MANUAL DE USUARIO KAC900 KRESS

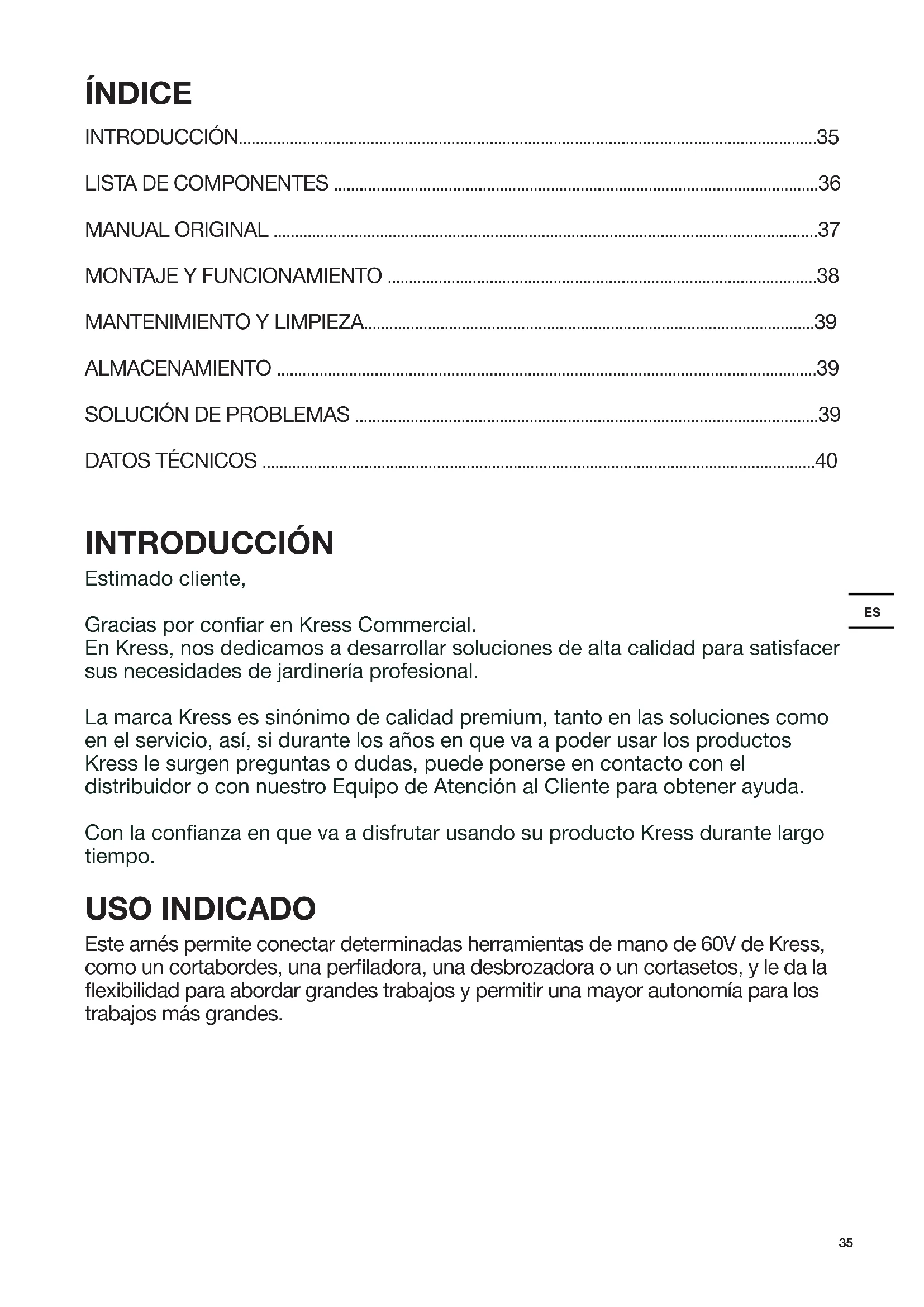

• ÍNDICE INTRODUCCIÓN p. 35
• LISTA DE COMPONENTES p. 36
• MANUAL ORIGINAL p. 37
• MONTAJE Y FUNCIONAMIENTO p. 38
• MANTENIMIENTO Y LIMPIEZA p. 39
• ALMACENAMIENTO p. 39
• SOLUCIÓN DE PROBLEMAS p. 39
• DATOS TÉCNICOS INTRODUCCIÓN Estimado cliente, Gracias por conar en Kress Commercial. En Kress, nos dedicamos a desarrollar soluciones de alta calidad para satisfacer sus necesidades de jardinería profesional. La marca Kress es sinónimo de calidad premium, tanto en las soluciones como en el servicio, así, si durante los años en que va a poder usar los productos Kress le surgen preguntas o dudas, puede ponerse en contacto con el distribuidor o con nuestro Equipo de Atención al Cliente para obtener ayuda. Con la conanza en que va a disfrutar usando su producto Kress durante largo tiempo. USO INDICADO Este arnés permite conectar determinadas herramientas de mano de 60V de Kress, como un cortabordes, una perladora, una desbrozadora o un cortasetos, y le da la exibilidad para abordar grandes trabajos y permitir una mayor autonomía para los trabajos más grandes.36 p. 40

LISTA DE COMPONENTES

ADAPTADOR DE BATERÍA

CORREA DE ELEVACIÓN DE LA CARGA

• Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato.

MANUAL DE ADVERTENCIA

DE SEGURIDAD GENERAL

SOBRE HERRAMIENTAS ELÉCTRICAS ¡ ADVERTENCIA: Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones que acompañan a esta herramienta eléctrica. Si no se respetan todas las instrucciones que se indican abajo, podría producirse una descarga eléctrica, un incendio o alguien podría resultar herido de gravedad. Conserve todas las advertencias e instrucciones para futuras consultas. El término “herramienta eléctrica” en todas las advertencias siguientes corresponde a la herramienta eléctrica con o sin cable. SÍMBOLOS Para reducir el riesgo de lesión, lea el manual de instrucciones Advertencia

Compruebe que se haya extraído la batería antes de cambiar los accesorios. Los residuos de equipamientos eléctricos y electrónicos no deben depositarse con las basuras domésticas. Se recogen para reciclarse en centros especializados. Consulte las autoridades locales o su distribuidor para obtener informacion sobre la organización de la recogida.38

MONTAJE Y FUNCIONAMIENTO NOTA: Antes de usar la herramienta lea el manual de instrucciones detenidamenteADVERTENCIA: Este arnés de batería únicamente se puede utilizar con herramientas de mano inalámbricas Kress.

ANTES DE PONER EN FUNCIONAMIENTO

Nota: Comprobar las baterías Kress cuidadosamente para asegurarse de que no haya piezas dañadas ni falte ninguna. Si se producen daños, contactar con el servicio técnico. FUNCIONAMIENTO Ajuste de la altura del cuadro (ver las Fig. A1, A2)

Nota: Es posible ajustar la altura de la estructura de acuerdo a la altura y el peso del usuario. El arnés Kress cuenta con tres alturas (S/M/L) para elegir.1. Presione el botón y ajuste la altura.2. Encuentre la altura apropiada; haga coincidir el símbolo «-» como se muestra, coloque el control deslizante y levántelo para terminar el montaje; debería oír un «clic». Instalación y retirada del paquete de baterías (ver las Fig. B1, B2,B3)

1. Alinee la batería externa con la base de montaje, luego deslícela dentro de la base para instalarla.2. Pulse el botón para extraer las baterías y levántelo a lo largo de la base de montaje para retirarlo. Fije el cable en las posiciones del arnés. (ver las Fig C) Se recomienda jar el cable en los clips durante el proceso para evitar que los cables provoquen obstrucciones. Los clips de los cables estánES

diseñados a lo largo de la correa de hombro y el cinturón, lo que le proporciona diferentes formas de organizar los cables.

1. Encaje la hebilla de la cintura (d). Ajuste la longitud del cinturón (e) par asegurarse de que está bien colocada en sus caderas (ver Fig. E2).2. Apriete la correa de hombro (a) y recuerde dejar un pequeño espacio sobre el hombro para distribuir el peso de la batería sobre los hombros para equilibrar el peso (ver Fig. E3).3. Encaje la hebilla de pecho (b) y ajuste la correa de pecho (c) antes de trabajar (ver Fig. E3).ADVERTENCIA: No llevar otras correas de hombro cuando se utilice este arnés de mochila.

Conectar el arnés a la máquina(ver las Fig F1, F2)

1. Inserte el adaptador de batería en la herramienta de mano inalámbrica de Kress. Seguir las instrucciones del manual de la herramienta para ponerla en marcha. Retire el adaptador de la herramienta después de usarla.AVISO: Si escucha un pitido durante el40

funcionamiento, puede indicar un cortocircuito debido a daños en el cable de alimentación. Deje de utilizarlo de inmediato. Retire la batería y sustituya el cable de alimentación.

NOTA: Para mejorar la distribución del peso, se proporciona un kit de peso con el arnés de mochila.1. Levante la anilla y gire el tornillo en sentido antihorario, luego empuje el kit de peso a lo largo del adaptador de batería. (Ver Fig. F2)2. Gire el tornillo en sentido horario para nalizar el montaje del kit de peso y el adaptador de batería. Luego inserte el adaptador de batería en las herramientas de mano de Kress. (Ver Fig. F3)ADVERTENCIA: Antes de la conexión, asegurarse de que la máquina esté apagada. Lleve guantes protectores durante el uso.

RETIRADA Y AJUSTE DEL ARNÉS

Montaje y desmontaje del cinturón. (ver las Fig G1,G2)1. Abra el velcro y retire el cinturón de la solapa del marco. (Ver Fig. G1)2. Inserte la solapa del marco en el bolsillo del cinturón. Gire el cinturón hasta que la solapa del marco estén entera en el bolsillo. Asegure la pestaña de velcro. (Ver Fig. G2)

1. Abra el velcro y retire el cinturón de la solapa del marco. (Ver Fig. G1)2. Inserte la solapa del marco en el bolsillo del cinturón. Gire el cinturón hasta que la solapa del marco estén entera en el bolsillo. Asegure la pestaña de velcro. (Ver Fig. G2)Montaje y desmontaje de la correa de hombro..(ver las Fig H1,H2)Press

1. Pulse el botón y libere los deslizadores del marco.(ver las Fig H1)

de la ranura para liberar la palanca. Gire el triángulo de la palanca 90º y páselo por la ranura para retirarlo.(ver las Fig H2)

3. Haga coincidir el símbolo «-» entre el marco y el deslizador y luego levante el deslizador para montar el arnés (ver Fig. I1).Nota: El arnés está diseñado con tres alturas (S/M/L) para que elija la más adecuada.

4.Gire la palanca para que quede a 90° a lo largo de la correa. Pase la palanca y la correa a través de la ranura del marco. Suelte la palanca y tire de ella hacia el marco de la estructura. Asegúrese de que la correa no esté retorcida.(ver las Fig I2) MANTENIMIENTO Y LIMPIEZA Use un cepillo suave para limpiar los restos de la supercie del arnés. No use nunca agua ni limpiadores químicos para limpiar el arnés. Elimine la humedad con un trapo seco suave, ya que podría provocar riesgo de descarga eléctrica. ADVERTENCIA: Antes de realizar cualquier ajuste, asistencia o mantenimiento, retire la batería y el adaptador del arnés. ALMACENAMIENTO Guarde siempre el arnés en un espacio cerrado que sea inaccesible para los niños. Mantener libres de polvo los controles de trabajo. Mantener alejado de agentes corrosivos. No coloque ningún objeto encima del arnés y colóquelo en un suelo llano.

SOLUCIÓN DE PROBLEMAS

La siguiente tabla indica los problemas y las acciones que puede realizar si la máquina no funciona correctamente.ADVERTENCIA: Apague la máquina y retire la batería antes de proceder a la solución de problemas.Problema Causa posible SoluciónLa her-ramienta no funciona.1. Batería no insertada (cor-rectamente).2. No hay contacto eléctrico entre la batería externa y el arnés de mochila.3. La batería externa está agotada.4. No hay contacto eléctrico entre el adaptador y la herramienta. 1. Insertar correctamente la batería en el arnés de mochila. 2. Retirar la batería externa y comprobar el contacto. Luego reinsta-lar la batería externa.3. Cargar la batería externa.4. Desconectar el adaptador de la her-ramienta, luego reconectarlos.Se escucha un pitido durante el funciona-miento.Cortocircuito debido a daños en el cable de alimentación.Deje de utilizarlo de inmediato. Retire la batería y sustituya el cable de alimentación.42

KAC900 Paquete de baterías adecuado. Paquete de baterías Kress de 60V Peso (Herramienta descubierta) 2.25 kg Le recomendamos que adquiera los accesorios en el mismo distribuidor que le vendió la herramienta. Consulte el embalaje de los accesorios para obtener más detalles. El distribuidor puede ayudarle y aconsejarle.PT
