HASZNÁLATI ÚTMUTATÓ Pro AIR Conservatory DOMETIC

A termék mindenkori szakszerű telepítése, használata és karbantartása érdekében kérjük figyelmesen olvassa el az ebben a termék kézikönyvben található utasításokat, irányelveket és figyelmeztetéseket, valamint mindig tartsa be ezeket. Ezt az útmutatót a termék közelében KELL tartani.A termék használatba vételével Ön kijelenti hogy figyelmesen elolvasta az összes utasítást, irányelvet és figyel- meztetést, valamint megértette és elfogadja az itt leírt szerződési feltételeket. Ön elfogadja, hogy kizárólag a rendeltetésének megfelelő célra és a jelen termék kézikönyvben leírt útmutatásoknak, irányelveknek és figyel- meztetéseknek, valamint a hatályos törvényeknek és szabályozásoknak megfelelően használja ezt a terméket. Az itt leírt utasítások és figyelmeztetések elolvasásának és betartásának elmulasztása saját és mások sérülésé- hez, a termék vagy a közelben található más anyagi javak károsodásához vezethet. Ez a termék kézikönyv és a benne található utasítások, irányelvek és figyelmeztetések, valamint a kapcsolódó dokumentációk módosulhat- nak és frissülhetnek. Naprakész termékinformációk érdekében kérjük látogasson el a következő honlapra: documents.dometic.com, dometic.com. Szimbólumok magyarázata

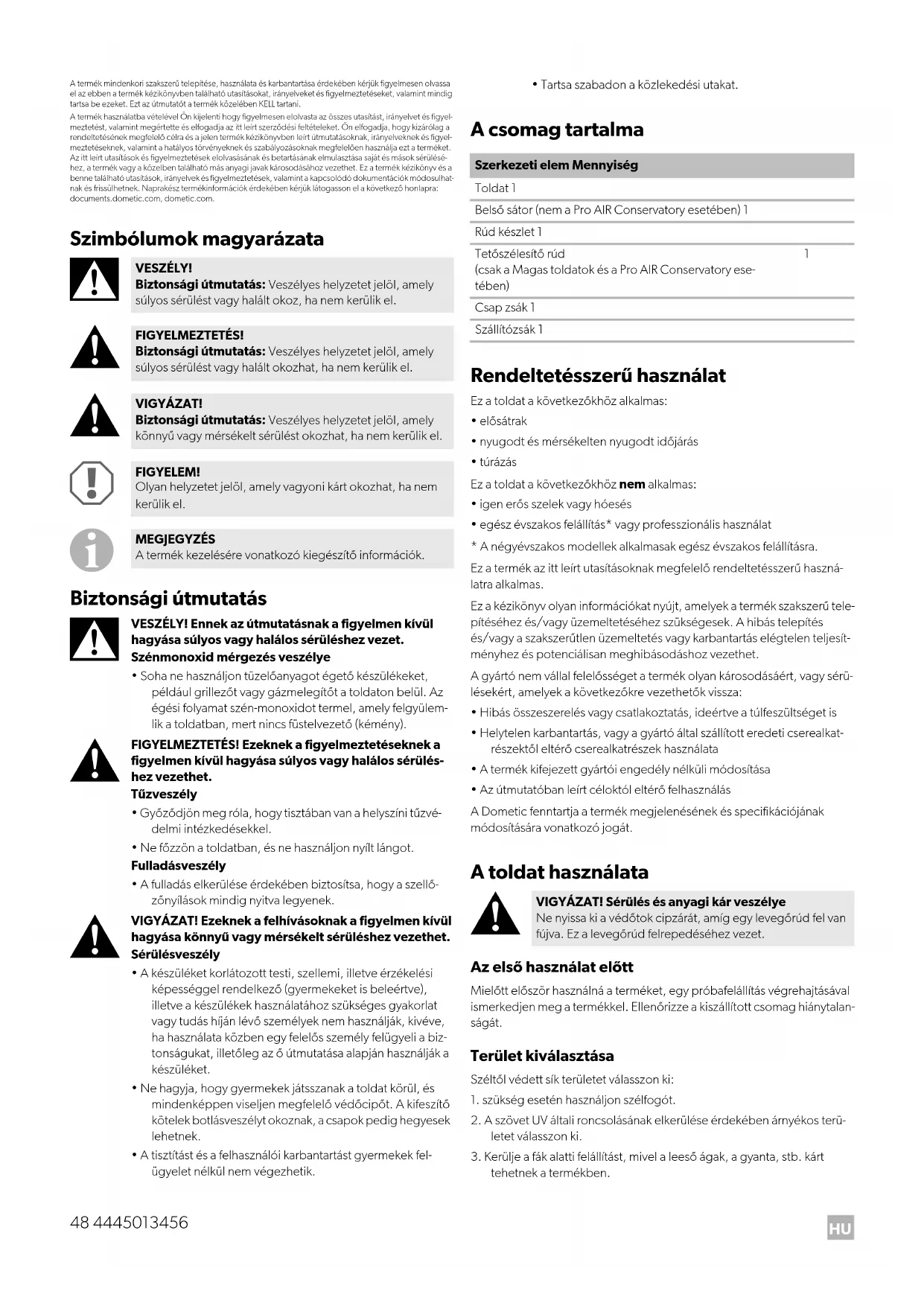

Biztonsági útmutatás

VESZÉLY! Ennek az útmutatásnak a figyelmen kívül hagyása súlyos vagy halálos sérüléshez vezet. Szénmonoxid mérgezés veszélye

• Soha ne használjon tüzelőanyagot égető készülékeket, például grillezőt vagy gázmelegítőt a toldaton belül. Az égési folyamat szén-monoxidot termel, amely felgyülem- lik a toldatban, mert nincs füstelvezető (kémény).

FIGYELMEZTETÉS! Ezeknek a figyelmeztetéseknek a figyelmen kívül hagyása súlyos vagy halálos sérülés- hez vezethet. Tűzveszély

• Győződjön meg róla, hogy tisztában van a helyszíni tűzvé- delmi intézkedésekkel.

• Ne főzzön a toldatban, és ne használjon nyílt lángot. Fulladásveszély

• A fulladás elkerülése érdekében biztosítsa, hogy a szellő- zőnyílások mindig nyitva legyenek.

VIGYÁZAT! Ezeknek a felhívásoknak a figyelmen kívül hagyása könnyű vagy mérsékelt sérüléshez vezethet. Sérülésveszély

• A készüléket korlátozott testi, szellemi, illetve érzékelési képességgel rendelkező (gyermekeket is beleértve), illetve a készülékek használatához szükséges gyakorlat vagy tudás híján lévő személyek nem használják, kivéve, ha használata közben egy felelős személy felügyeli a biz- tonságukat, illetőleg az ő útmutatása alapján használják a készüléket.

• Ne hagyja, hogy gyermekek játsszanak a toldat körül, és mindenképpen viseljen megfelelő védőcipőt. A kifeszítő kötelek botlásveszélyt okoznak, a csapok pedig hegyesek lehetnek.

• A tisztítást és a felhasználói karbantartást gyermekek fel- ügyelet nélkül nem végezhetik.

• Tartsa szabadon a közlekedési utakat. A csomag tartalma Rendeltetésszerű használat Ez a toldat a következőkhöz alkalmas:

• nyugodt és mérsékelten nyugodt időjárás

• túrázás Ez a toldat a következőkhöz nem alkalmas:

• igen erős szelek vagy hóesés

• egész évszakos felállítás* vagy professzionális használat

• A négyévszakos modellek alkalmasak egész évszakos felállításra. Ez a termék az itt leírt utasításoknak megfelelő rendeltetésszerű haszná- latra alkalmas. Ez a kézikönyv olyan információkat nyújt, amelyek a termék szakszerű tele- pítéséhez és/vagy üzemeltetéséhez szükségesek. A hibás telepítés és/vagy a szakszerűtlen üzemeltetés vagy karbantartás elégtelen teljesít- ményhez és potenciálisan meghibásodáshoz vezethet. A gyártó nem vállal felelősséget a termék olyan károsodásáért, vagy sérü- lésekért, amelyek a következőkre vezethetők vissza:

• Hibás összeszerelés vagy csatlakoztatás, ideértve a túlfeszültséget is

• Helytelen karbantartás, vagy a gyártó által szállított eredeti cserealkat- részektől eltérő cserealkatrészek használata

• A termék kifejezett gyártói engedély nélküli módosítása

• Az útmutatóban leírt céloktól eltérő felhasználás A Dometic fenntartja a termék megjelenésének és specifikációjának módosítására vonatkozó jogát. A toldat használata

Az első használat előtt Mielőtt először használná a terméket, egy próbafelállítás végrehajtásával ismerkedjen meg a termékkel. Ellenőrizze a kiszállított csomag hiánytalan- ságát. Terület kiválasztása Széltől védett sík területet válasszon ki:

1. szükség esetén használjon szélfogót.

2. A szövet UV általi roncsolásának elkerülése érdekében árnyékos terü-

3. Kerülje a fák alatti felállítást, mivel a leeső ágak, a gyanta, stb. kárt

tehetnek a termékben. VESZÉLY! Biztonsági útmutatás: Veszélyes helyzetet jelöl, amely súlyos sérülést vagy halált okoz, ha nem kerülik el. FIGYELMEZTETÉS! Biztonsági útmutatás: Veszélyes helyzetet jelöl, amely súlyos sérülést vagy halált okozhat, ha nem kerülik el. VIGYÁZAT! Biztonsági útmutatás: Veszélyes helyzetet jelöl, amely könnyű vagy mérsékelt sérülést okozhat, ha nem kerülik el. FIGYELEM! Olyan helyzetet jelöl, amely vagyoni kárt okozhat, ha nem kerülik el. MEGJEGYZÉS A termék kezelésére vonatkozó kiegészítő információk. Szerkezeti elem Mennyiség Toldat 1 Belső sátor (nem a Pro AIR Conservatory esetében) 1 Rúd készlet 1 Tetőszélesítő rúd (csak a Magas toldatok és a Pro AIR Conservatory ese- tében)

Csap zsák 1 Szállítózsák 1 VIGYÁZAT! Sérülés és anyagi kár veszélye Ne nyissa ki a védőtok cipzárát, amíg egy levegőrúd fel van fújva. Ez a levegőrúd felrepedéséhez vezet.HU

4. A sátoraljzat sérülésének elkerülése érdekében tisztítsa meg a terüle-

tet az éles kövektől és a hulladékoktól.

5. Úgy állítsa fel a terméket, hogy az ajtók a széllel ellentétes oldal felé

nézzenek. A toldat felállítása

Az előtető felállítása során vegye figyelembe a következő tanácsokat:

• Az ábrák általános áttekintést biztosítanak a felállításhoz. A tényleges felállítás a toldat modelljétől függően némileg eltérő lehet.

• Kérjen segítséget. Több emberrel egyszerűbb a felállítás.

• Miután függőleges helyzetbe állította a toldatot, ellenőrizze a sarok- csapokat és szükség esetén ismét üsse be a csapokat a talajba. A belső részen a sátoraljzatnak kifeszítettnek és négyzet alakúnak kell lennie.

• Tűzze le a kifeszítő köteleket, így a toldat kifeszül, de az alakja nem deformálódik el.

• Csatlakoztassa a viharhevedereket, ha vannak ilyenek.

• A megfelelő feszesség biztosítása érdekében rendszeresen elle- nőrizze a kifeszítő köteleket és szükség esetén a csúszórészekkel állítsa be ezeket. A toldat az elősátor bármelyik oldalára vagy mindkettőre felszerelhető. Az oldalsó panelek megfordíthatóak. Állítsa fel a toldatot az alábbiak szerint:

1. A toldat szennyeződéstől és károsodástól való védelme érdekében a

kicsomagolás előtt terítsen ki egy ponyvát vagy egy sátoraljzatot.

2. Csomagolja ki a toldatot.

3. Válogassa szét és azonosítsa a különböző komponenseket.

4. A panel kihúzásával és lecipzározásával vegye le a megfelelő oldalsó

panelt az elősátorról.

5. Cipzározza be a toldatot a panel helyére.

6. Csavarja le a felfúvószelep felső kupakját, és csatlakoztassa a pumpa

7. Kezdje meg a pumpálást. Az ideális felfújt nyomás 0,62 bar.

8. Felfújás után húzza vagy nyomja kifelé a toldat elejét, hogy a leveg-

őrudak felvehessék a megfelelő formájukat.

9. Rögzítse a cövekekkel a toldatot az elősátorhoz legközelebb eső két

10. Csak Pro AIR Magas toldatok és Pro AIR Conservatory toldatok eseté-

ben: A toldat belsejében rögzítse a belső tetőszélesítő rudat az előtető és a toldat közé. A szélesítő rudat meg kell feszíteni, hogy a tető feszes legyen.

11. Tűzze le a kifeszítő köteleket.

12. Győződjön meg arról, hogy a toldat oldalai és teteje feszesek. Ha

szükséges, rögzítse újra. Állítsa fel a toldatokat (kivéve a Pro AIR Conservatory esetében):

1. A belső sátor a toldathoz a toldat belső oldalán található csatok és O-

gyűrűk segítségével illeszthető hozzá. A belső sátor alaplapjának két első sarkát kell a cövekekkel rögzíteni.

2. Az elválasztó a mellékelt O-gyűrűkkel rögzíthető a toldat belső olda-

lán. A toldat szétszerelése

1. Távolítsa el a szennyeződést a külső részről.

2. Zárja be az összes ablaksötétítőt, vagy vegye le a függönyöket.

3. Zárja be az összes ajtót és nyílászárót.

4. Távolítsa el az összes zsinórt és hevedert.

5. Távolítsa el a sarokcsapok közötti összes csapot.

6. Minden rúdnál nyissa ki a szelepeket.

7. Várjon, amíg eltávozik a levegő nagy része.

8. Távolítsa el a sarokcsapokat.

9. Még több levegő kinyomásához hajtogassa/tekercselje a toldatot a

10. Leeresztett állapotban tekercselje össze a toldatot a hordozózsákba

11. Mielőtt bepakolná őket a hordozótáskába, biztosítsa hogy az összes

alkatrész tiszta legyen.

12. Ha a toldat nedves vagy nyirkos, a lehető leghamarabb szárítsa meg.

Tisztítás és karbantartás

1. Szükség esetén tiszta vízzel és puha kefével tisztítsa meg a terméket.

2. Minden egyes út előtt alkalmazzon víz-, és UV-ellenes impregnálást.

1. Tisztítsa meg a toldatot.

2. Szárítsa meg a szabad levegőn a toldatot és az elpakolás előtt elle-

nőrizze, hogy teljesen megszáradt-e.

3. Jól szellőző, száraz helyen tárolja.

VIGYÁZAT! Sérülés és anyagi kár veszélye

• Ne alkalmazzon autókerekek felfújására tervezett komp- resszortípusokat.

• A levegőrudakat egy nyomásmérő felügyelete mellett fújja 0,62 bar (9 PSI) nyomásig. FIGYELEM! Anyagi kár

• Tilos a cipzárakat erővel nyitni és zárni. MEGJEGYZÉS

• A toldat csomagjában nagy teherbírású csapok találha- tók. Ezek számos területhez alkalmasak, de bizonyos talajtípusokhoz speciális csapokra van szükség. Kérje ki kereskedője tanácsát.

• A csapokat a toldathoz képest 45°-os szögben ferdén hajtsa bele a talajba.

• Állítsa be a kifeszítő köteleket ahhoz a varrathoz, ahon- nan kiindulnak. FIGYELEM! Anyagi kár A toldat szétszerelése során ne alkalmazzon túlzott erőkifej- tést. Ellenkező esetben az anyagok károsodhatnak. FIGYELEM! Károsodás veszélye

• A tisztításhoz ne használjon éles vagy kemény tárgyakat, vagy tisztítószereket.

• A tisztításhoz ne használjon alkohol alapú anyagokat, vegyszereket, szappant és tisztítószereket.

• Távolítsa el a madárürüléket és a fák gyantáját, mivel ezek tartósan károsíthatják az anyagot. MEGJEGYZÉS

• A tisztításhoz teljesen állítsa fel a toldatot.

• Az anyag teljes megszáradása érdekében a tisztítást egy napsütéses napon végezze.HU

Páralecsapódás Minden toldat belsején lecsapódik a pára, ha a következő feltételek lega- lább egyike teljesül:

• magas a levegő páratartalma

• magas a talaj nedvességtartalma

• lecsökken a hőmérséklet Erős páralecsapódás esetén a nedvesség lefolyhat a tető belső részén, és csöpöghet a belső szerelvényekről, és tévesen szivárgásnak vélhető. ➤ Az ajtók és/vagy ablakok nyitásával növelje a szellőzést. ➤ Helyezzen el vízálló sátoraljzatot. A levegőrúd lyukadásának javítása Ha a levegőrúdból szivárog a levegő, akkor a következő módon járjon el:

1. Cipzárazza ki a levegőrudat tartó külső zsákot.

2. Ha vannak ilyenek, akkor zárja le a szigetelő szelepeket.

3. Vegye ki a levegőrudat.

4. Engedje ki a levegőt a levegőrúdból.

5. A felfújható cső szabaddá tételéhez cipzárazza ki a védőzsákot.

6. Fújjon némi levegőt a felfújható csőbe.

7. Nyomja víz alá a csövet.

8. Keresse meg a lyukat.

9. Javítószalag és javítóoldat használatával zárja le a lyukat.

10. Cipzárazza vissza a felfújható csövet a védőzsákba.

11. Cipzárazza vissza a levegőrudat a külső zsákba.

Ártalmatlanítás Szavatosság A termékre a törvény szerinti szavatossági időszak érvényes. Amennyiben a termék meghibásodott, lépjen kapcsolatba a kiskereskedővel, vagy a gyártó helyi képviseletével (lásd: dometic.com/dealer). A javításhoz, illetve a garancia intézéséhez a következő dokumentumokat kell mellékelnie a termék beküldésekor:

• A számla vásárlási dátummal rendelkező másolatát

• A reklamáció okát vagy a hibát tartalmazó leírást Vegye figyelembe, hogy az önkezű javítás vagy a nem szakszerű javítás biztonsági következményekkel járhat, és érvénytelenítheti a szavatossá- got. A szavatosság a gyártási hibákra, az anyag és alkatrészhibákra vonatkozik. A szavatosság nem vonatkozik a burkolat kifakulására, az UV-sugárzás miatti kopásra és elhasználódásra, a helytelen használatra, a véletlen káro- sításra, a vihar általi károkra, vagy az állandó és részleges kereskedelmi használatra. Nem vonatkozik következményes károkra. Igény érvényesí- tése érdekében forduljon kereskedőjéhez. Ez nem befolyásolja a törvény által biztosított jogait. MEGJEGYZÉS

• A vízzel való első érintkezés során némi nedvesség jelen- het meg a varratoknál. A nedvesség hatására a szálak megduzzadnak és kitöltik a varrási művelet során kelet- kezett lyukakat.

• Egy teljesen felszerelt cserealkatrész készlet a követke- zőket tartalmazza: – Impregnálószer – Javítószalag és javítási megoldás – Szilikonspray a cipzárakhoz – Tartalék csapok Probléma Megoldás A toldat csak nehezen fúj-ható fel➤ Ellenőrizze, hogy a szelep teljesen be van-e tekerve a levegőrúdba.➤ Ellenőrizze, hogy a felfúvó cső meg van-e csa-varodva a szelepnél. Ezt zaj is jelezheti. Egye-nesítse ki a felfújó csövet.➤ Ellenőrizze, hogy a kézi pumpa működik-e.Meg vannak törve a leveg-őrudak➤ Fújjon be több levegőt (9 psi/0,62 bar). Levegőszivárgás ➤ Ellenőrizze, hogy a szelep teljesen be van-e tekerve a levegőrúdba, és hogy a helyén van-e a tömítőgyűrű.➤ Ellenőrizze, hogy a szelep kupakja szorosan meg van-e húzva.➤ Ellenőrizze a lyukadásokat, lásd: „A levegőrúd lyukadásának javítása” fej., 50. oldal. Vízszivárgás ➤ Ellenőrizze a szivárgó varratokat, sérült illeszté- seket és a nedves területeket.➤ Ha nem talál szivárgást, lásd: „Páralecsapódás” fej., 50. oldal.➤ Ha szivárgást talál, vigyen fel varrat tömítőanya- got. Szakadás a szövetben ➤ A szövet lezárásához használja a javítószalagot. ➤ A javításokat hivatalos szakemberrel végez-tesse el. ➤ A csomagolóanyagot lehetőleg a megfelelő újrahasznosít- ható hulladékokhoz tegye. ➤ A termékre vonatkozó ártalmatlanítási előírásokról tájéko- zódjon a legközelebbi újrahasznosító központban, vagy szakkereskedőjénél.YOUR LOCAL SALES OFFICE dometic.com/sales-offices YOUR LOCAL DEALER dometic.com/dealer YOUR LOCAL SUPPORT dometic.com/contact dometic.com A complete list of Dometic companies, which comprise the Dometic Group, can be found in the public filings of: DOMETIC GROUP AB • Hemvärnsgatan 15 • SE-17154 Solna • Sweden 4445013456 2022-06-23
