HASZNÁLATI ÚTMUTATÓ Club AIR Pro 440 S DOMETIC

A termék mindenkori szakszerű telepítése, használata és karbantartása érdekében kérjük figyelmesen olvassa el az ebben a termék kézikönyvben található utasításokat, irányelveket és figyelmeztetéseket, valamint mindig tartsa be ezeket. Ezt az útmutatót a termék közelében KELL tartani.A termék használatba vételével Ön kijelenti hogy figyelmesen elolvasta az összes utasítást, irányelvet és figyel- meztetést, valamint megértette és elfogadja az itt leírt szerződési feltételeket. Ön elfogadja, hogy kizárólag a rendeltetésének megfelelő célra és a jelen termék kézikönyvben leírt útmutatásoknak, irányelveknek és figyel- meztetéseknek, valamint a hatályos törvényeknek és szabályozásoknak megfelelően használja ezt a terméket. Az itt leírt utasítások és figyelmeztetések elolvasásának és betartásának elmulasztása saját és mások sérülésé- hez, a termék vagy a közelben található más anyagi javak károsodásához vezethet. Ez a termék kézikönyv és a benne található utastások, irányelvek és figyelmeztetések, valamint a kapcsolódó dokumentációk módosulhat- nak és frissülhetnek. Naprakész termékinformációk érdekében kérjük látogasson el a következő hon- lapra:documents.dometic.com, dometic.com. Szimbólumok magyarázata

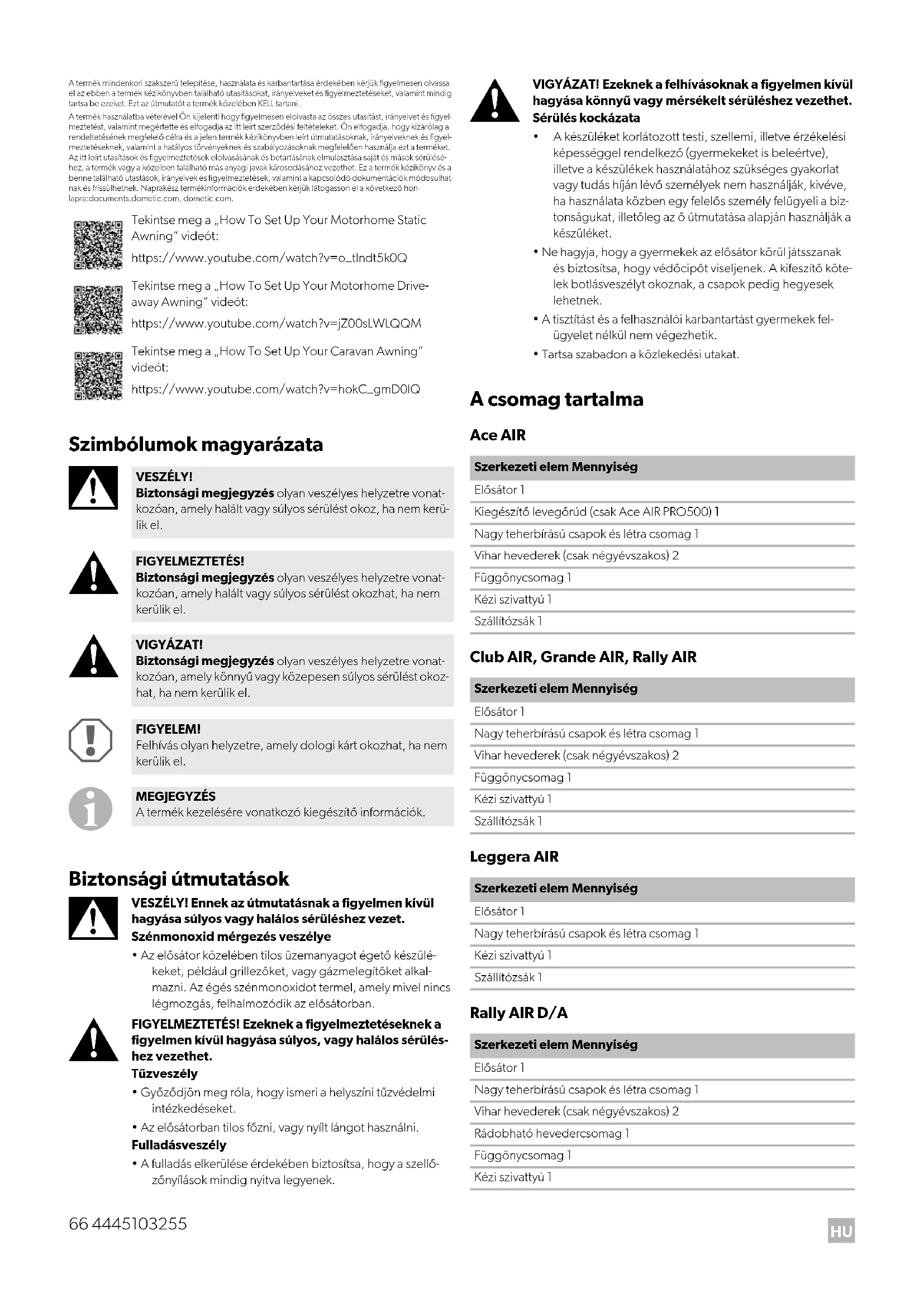

Biztonsági útmutatások

VESZÉLY! Ennek az útmutatásnak a figyelmen kívül hagyása súlyos vagy halálos sérüléshez vezet. Szénmonoxid mérgezés veszélye

• Az elősátor közelében tilos üzemanyagot égető készülé- keket, például grillezőket, vagy gázmelegítőket alkal- mazni. Az égés szénmonoxidot termel, amely mivel nincs légmozgás, felhalmozódik az elősátorban.

FIGYELMEZTETÉS! Ezeknek a figyelmeztetéseknek a figyelmen kívül hagyása súlyos, vagy halálos sérülés- hez vezethet. Tűzveszély

• Győződjön meg róla, hogy ismeri a helyszíni tűzvédelmi intézkedéseket.

• Az elősátorban tilos főzni, vagy nyílt lángot használni. Fulladásveszély

• A fulladás elkerülése érdekében biztosítsa, hogy a szellő- zőnyílások mindig nyitva legyenek.

VIGYÁZAT! Ezeknek a felhívásoknak a figyelmen kívül hagyása könnyű vagy mérsékelt sérüléshez vezethet. Sérülés kockázata

• A készüléket korlátozott testi, szellemi, illetve érzékelési képességgel rendelkező (gyermekeket is beleértve), illetve a készülékek használatához szükséges gyakorlat vagy tudás híján lévő személyek nem használják, kivéve, ha használata közben egy felelős személy felügyeli a biz- tonságukat, illetőleg az ő útmutatása alapján használják a készüléket.

• Ne hagyja, hogy a gyermekek az elősátor körül játsszanak és biztosítsa, hogy védőcipőt viseljenek. A kifeszítő köte- lek botlásveszélyt okoznak, a csapok pedig hegyesek lehetnek.

• A tisztítást és a felhasználói karbantartást gyermekek fel- ügyelet nélkül nem végezhetik.

• Tartsa szabadon a közlekedési utakat. A csomag tartalma Ace AIR Club AIR, Grande AIR, Rally AIR Leggera AIR Rally AIR D/A Tekintse meg a „How To Set Up Your Motorhome Static Awning” videót: https://www.youtube.com/watch?v=o_tIndt5k0Q Tekintse meg a „How To Set Up Your Motorhome Drive- away Awning” videót: https://www.youtube.com/watch?v=jZ00sLWLQQM Tekintse meg a „How To Set Up Your Caravan Awning” videót: https://www.youtube.com/watch?v=hokC_gmD0lQ VESZÉLY! Biztonsági megjegyzés olyan veszélyes helyzetre vonat- kozóan, amely halált vagy súlyos sérülést okoz, ha nem kerü- lik el. FIGYELMEZTETÉS! Biztonsági megjegyzés olyan veszélyes helyzetre vonat- kozóan, amely halált vagy súlyos sérülést okozhat, ha nem kerülik el. VIGYÁZAT! Biztonsági megjegyzés olyan veszélyes helyzetre vonat- kozóan, amely könnyű vagy közepesen súlyos sérülést okoz- hat, ha nem kerülik el. FIGYELEM! Felhívás olyan helyzetre, amely dologi kárt okozhat, ha nem kerülik el. MEGJEGYZÉS A termék kezelésére vonatkozó kiegészítő információk. Szerkezeti elem Mennyiség Elősátor 1 Kiegészítő levegőrúd (csak Ace AIR PRO500) 1 Nagy teherbírású csapok és létra csomag 1 Vihar hevederek (csak négyévszakos) 2 Függönycsomag 1 Kézi szivattyú 1 Szállítózsák 1 Szerkezeti elem Mennyiség Elősátor 1 Nagy teherbírású csapok és létra csomag 1 Vihar hevederek (csak négyévszakos) 2 Függönycsomag 1 Kézi szivattyú 1 Szállítózsák 1 Szerkezeti elem Mennyiség Elősátor 1 Nagy teherbírású csapok és létra csomag 1 Kézi szivattyú 1 Szállítózsák 1 Szerkezeti elem Mennyiség Elősátor 1 Nagy teherbírású csapok és létra csomag 1 Vihar hevederek (csak négyévszakos) 2 Rádobható hevedercsomag 1 Függönycsomag 1 Kézi szivattyú 1HU

Rendeltetésnek megfelelő használat Ez az elősátor a következőkhöz alkalmas:

• lakóautók és lakókocsik

• nyugodt és mérsékleten nyugodt időjárás

• túrázás Ez az elősátor a következőkhöz nem alkalmas:

• igen erős szelek vagy hóesés

• egész évszakos felállítás* vagy professzionális használat

• A négyévszakos modellek alkalmasak egész évszakos felállításra. Ez az elősátor az itt leírt utasításoknak megfelelő rendeltetésszerű haszná- latra alkalmas. Ez a kézikönyv olyan információkat nyújt, amelyek az elősátor szakszerű telepítéséhez és/vagy üzemeltetéséhez szükségesek. A hibás telepítés és/vagy a szakszerűtlen üzemeltetés vagy karbantartás elégtelen teljesít- ményhez és potenciálisan meghibásodáshoz vezethet. A gyártó nem vállal felelősséget a termék olyan károsodásáért, vagy sérü- lésekért, amelyek a következőkre vezethetők vissza:

• Hibás összeszerelés vagy csatlakoztatás, ideértve a túlfeszültséget is

• Helytelen karbantartás, vagy a gyártó által szállított eredeti cserealkat- részektől eltérő cserealkatrészek használata

• A termék kifejezett gyártói engedély nélküli módosítása

• Az útmutatóban leírt céloktól eltérő felhasználás A Dometic fenntartja a termék megjelenésének és specifikációjának módosítására vonatkozó jogát. Az elősátor használata

Az első használat előtt Mielőtt először használná a terméket, egy próbafelállítás végrehajtásával ismerkedjen meg a termékkel. Ellenőrizze a kiszállított csomag hiánytalan- ságát. Terület kiválasztása Széltől védett sík területet válasszon ki:

1. Szükség esetén használjon szélfogót.

2. A szövet UV általi roncsolásának elkerülése érdekében árnyékos terü-

3. Kerülje a fák alatti felállítást, mivel a leeső ágak, a gyanta, stb. kárt

tehetnek a termékben.

4. A sátoraljzat sérülésének elkerülése érdekében tisztítsa meg a terüle-

tet az éles kövektől és a hulladékoktól.

5. Úgy állítsa fel a terméket, hogy az ajtók a széllel ellentétes oldal felé

nézzenek. Az elősátor felállítása

Az elősátor felállítása során vegye figyelembe a következő tanácsokat:

• Az ábrák általános áttekintés biztosítanak a felállításhoz. A tényleges felállítás az elősátor modelljétől függően némileg eltérő lehet.

• Kérjen segítséget. Több emberrel egyszerűbb a felállítás.

• Miután függőleges helyzetbe állította az elősátort, ellenőrizze a sarok- csapokat és szükség esetén ismét üsse be a csapokat a talajba. A belső részen a sátoraljzat ki kell hogy legyen feszítve és négyzet alakú kell hogy legyen.

• Tűzze le a kifeszítő köteleket, így az elősátor kifeszül, de az alakja nem deformálódik el.

• Csatlakoztassa a vihar hevedereket, ha vannak ilyenek.

• A megfelelő feszesség biztosítása érdekében rendszeresen elle- nőrizze a kifeszítő köteleket és szükség esetén a csúszórészekkel állítsa be ezeket. A következők szerint állítsa fel az elősátort:

1. Az elősátor szennyeződéstől és károsodástól való védelme érdeké-

ben a kicsomagolás előtt terítsen ki egy ponyvát vagy egy sátoraljza- tot.

2. Csomagolja ki az elősátort.

3. Válogassa szét és azonosítsa az eltérő komponenseket.

4. Az elősátor felállításához az ábrán látható módon járjon el (3. ábra,

5. oldal - l. ábra, 8. oldal).

Csak Ace AIR PRO500:

5. Fújja fel a kiegészítő levegőrudat.

6. A tépőzáras rögzítők használatával rögzítse a levegőrudakat a

helyükre a hátsó középső tetőpanelen. Az elősátor szétszerelése

1. Távolítsa el a szennyeződést a külső részről.

2. Zárja be az összes ablak sötétítőt, vagy vegye le a függönyöket.

3. Zárja be az összes ajtót és nyílászárót.

Szállítózsák 1 VIGYÁZAT! Sérülésveszély és anyagi kár Amíg egy levegőrúd fel van fújva, tilos kinyitni a védőtokon lévő cipzárt. Ez a levegőrúd felrepedéséhez vezet. MEGJEGYZÉS Fix előtető sínekhez történő rögzítéskor használhatók az opcionális Club/Ace/Grande hosszabbítók és napvitorlák. A kazettás előtető sínekhez történő rögzítéskor nem javasolt az opcionális Club/Ace/Grande hosszabbító használata. Szerkezeti elem Mennyiség VIGYÁZAT! Sérülésveszély és anyagi kár

• Ne alkalmazzon autókerekek felfújására tervezett komp- resszor típusokat.

• A levegőrudakat csak a mellékelt kézi pumpa nyomás- mérő műszerének zöld zónájában lévő nyomással fújja fel (9 psi/0,62 bar). FIGYELEM! Anyagi kár

• Erővel tilos nyitni vagy zárni a cipzárakat.

• Ha az elősátor csatlakoztatásához kitekerhető előtetőt használ, a túl nagy erőhatások megelőzése érdekében a munka közben támassza alá a kitekerhető előtetőt. Az elősátor csatlakoztatása után tekerje be teljesen a kite- kerhető előtetőt a tokjába. MEGJEGYZÉS

• Az elősátor csomagjában nagy teherbírású csapok talál- hatók. Ezek számos területhez alkalmasak, de bizonyos talajtípusokhoz speciális csapokra van szükség. Kérje ki kereskedője tanácsát.

• A csapokat az elősátorhoz képest 45°-os szögben elfelé hajtsa bele a talajba.

• Állítsa be a kifeszítő köteleket ahhoz a varrathoz, ahon- nan kiindulnak. FIGYELEM! Anyagi kár Az elősátor szétszerelése során ne alkalmazzon túlzott erőki- fejtést. Ellenkező esetben az anyagok károsodhatnak.HU

4. Ha van ilyen, tolja ki a védőtető rudat a zsákból, ne húzza.

5. Távolítsa el az összes zsinórt és hevedert.

6. Távolítsa el a sarokcsapok közötti összes csapot.

7. Minden rúdnál nyissa ki a szelepeket.

8. Várjon, amíg eltávozik a levegő nagy része.

9. Távolítsa el a négy sarokcsapot.

10. Még több levegő kinyomásához hajtogassa/tekercselje az elősátort a

11. Leeresztett állapotban tekercselje össze az elősátort a hordozózsákba

12. Mielőtt bepakolná azokat a hordozótáskába, biztosítsa hogy az

összes alkatrész tiszta legyen.

13. Ha az elősátor nedves, vagy nyirkos, a lehető leghamarabb szárítsa

meg. Tisztítás és karbantartás

1. Szükség esetén tiszta vízzel és puha kefével tisztítsa meg a terméket.

2. Minden egyes út előtt alkalmazzon víz-, és UV-ellenes impregnálást.

Az elősátor tárolása

1. Tisztítsa meg az elősátort.

2. Szárítsa meg a szabad levegőn az elősátort és az elpakolás előtt elle-

nőrizze, hogy teljesen megszáradt-e.

3. Jól szellőző, száraz helyen tárolja.

Páralecsapódás Ha a következő feltételek közül egy vagy több teljesül, akkor minden elő- sátorban kialakul belső páralecsapódás:

• magas a levegő páratartalma

• magas a talaj nedvességtartalma

• lecsökken a hőmérséklet Erős páralecsapódás esetén a nedvesség lefolyhat tető belső részén és csöpöghet a rögzítőkről, szalagokról és más belső szerelvényekről, és ezt hibásan szivárgásnak lehet vélni. ➤ Az ajtók és/vagy ablakok nyitásával növelje a szellőzést. ➤ Helyezzen el vízálló sátoraljzatot. A levegőrúd lyukadásának javítása Ha a levegőrúdból szivárog a levegő, akkor a következő módon járjon el:

1. Cipzárazza ki a levegőrudat tartó külső zsákot.

2. Ha vannak ilyenek, akkor zárja le a szigetelő szelepeket.

3. Vegye ki a levegőrudat.

4. Engedje ki a levegőt a levegőrúdból.

5. A felfújható cső szabaddá tételéhez cipzárazza ki a védőzsákot.

6. Fújjon némi levegőt a felfújható csőbe.

7. Nyomja víz alá a csövet.

8. Keresse meg a lyukat.

9. Javítószalag és javítóoldat használatával zárja le a lyukat.

10. Cipzárazza vissza a felfújható csövet a védőzsákba.

11. Cipzárazza vissza a levegőrudat a külső zsákba.

Ártalmatlanítás ➤ A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulla- dék közé tegye.

Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájé- kozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan. FIGYELEM! Anyagi kár

• A tisztításhoz ne használjon éles vagy kemény tárgyakat, vagy tisztítószereket.

• A tisztításhoz ne használjon alkohol alapú anyagokat, vegyszereket, szappant és tisztítószereket.

• Távolítsa el a madárürüléket és a fák gyantáját, mivel ezek tartósan károsíthatják az anyagot. MEGJEGYZÉS

• A tisztításhoz teljesen állítsa fel az elősátort.

• Az anyag teljes megszáradása érdekében a tisztítást egy napsütéses napon végezze. MEGJEGYZÉS

• A vízzel való első érintkezés során némi nedvesség jelen- het meg a varratoknál. A nedvesség hatására a szálak megduzzadnak és kitöltik a varrási művelet során kelet- kezett lyukakat.

• Egy teljesen felszerelt cserealkatrész készlet a követke- zőket tartalmazza: – impregnálószer – javítószalag és javítási megoldás – szilikonspray a cipzárakhoz – tartalék csapok Probléma Megoldás Az elősátort csak nehezen lehet felfújni➤ Ellenőrizze, hogy a szelep teljesen be van-e tekerve a levegőoszlopba.➤ Ellenőrizze, hogy a felfújó cső meg van-e csava-rodva a szelepnél. Ezt zaj is jelezheti. Egyene-sítse ki a felfújó csövet.➤ Ellenőrizze, hogy a kézi szivattyú működik-e.Az elősátor egy része nem fújódik fel➤ Ellenőrizze az levegőrudakat összekapcsoló összes szigetelő szelepet, hogy ezek nincse-nek-e nyitva.Az elősátor egy része nem ereszt le➤ Ellenőrizze az levegőrudakat összekapcsoló összes szigetelő szelepet, hogy ezek nincse-nek-e nyitva.Meg vannak törve a leveg-őrudak ➤ Fújjon be több levegőt (9 psi/0,62 bar). Levegőszivárgás ➤ Ellenőrizze, hogy a szelep teljesen be van-e tekerve a levegőoszlopba és hogy a helyén van-e a tömítőgyűrű.➤ Ellenőrizze, hogy a szelep kupakja szorosan meg van-e húzva.➤ Ellenőrizze a lyukadásokat, lásd: „A levegőrúd lyukadásának javítása” fej., 68. oldal. Vízszivárgás ➤ Ellenőrizze a szivárgó varratokat, sérült illeszté- seket és a nedves területeket.➤ Ha nem talál szivárgást, lásd: „Páralecsapódás” fej., 68. oldal.➤ Ha szivárgást talál, vigyen fel varrat tömítőanya- got. Szakadás a szövetben ➤ A szövet lezárásához használja a javítószalagot. ➤ A javításokat hivatalos szakemberrel végez-tesse el. Probléma MegoldásHU

Szavatosság A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (lásd dometic.com/dealer), il-letve az illetékes szakkereskedőhöz. A javításhoz, illetve a szavatossági adminisztrációhoz a következő doku- mentumokat kell mellékelnie:

• a számla vásárlási dátummal rendelkező másolatát,

• a reklamáció okát vagy a hibát tartalmazó leírást. A szavatosság a gyártási hibákra, az anyag és alkatrészhibákra vonatkozik. A szavatosság nem vonatkozik a burkolat kifakulására, az UV-sugárzás miatti kopásra és elhasználódásra, a helytelen használatra, a véletlen káro- sításra, a vihar általi károkra, vagy az állandó és részleges kereskedelmi használatra. Nem vonatkozik következményes károkra. Igény érvényesí- tése érdekében forduljon kereskedőjéhez. Ez nem befolyásolja a törvény által biztosított jogait.
