KÄYTTÖOHJE Club AIR Pro 440 S DOMETIC

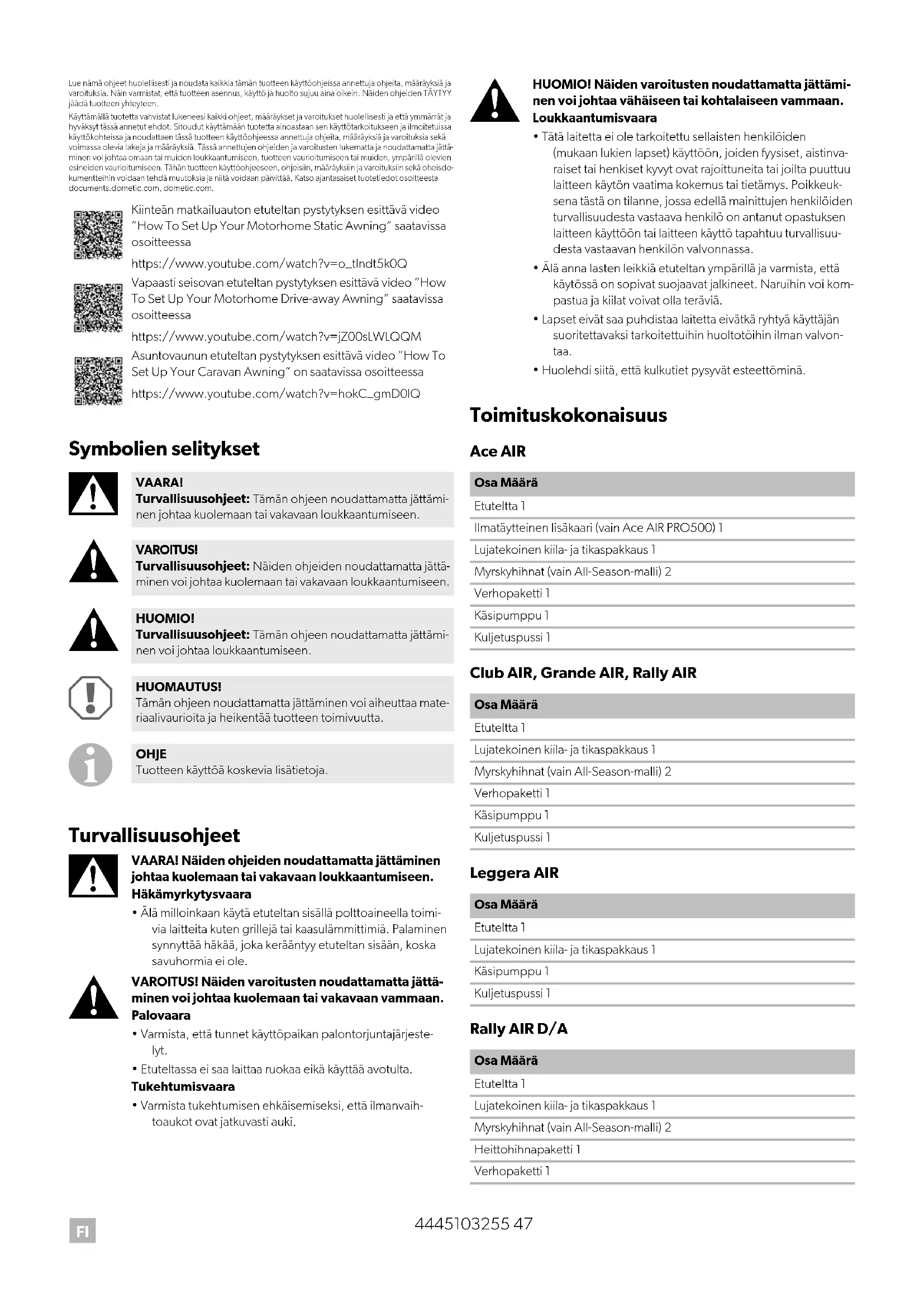

Lue nämä ohjeet huolellisesti ja noudata kaikkia tämän tuotteen käyttöohjeissa annettuja ohjeita, määräyksiä ja varoituksia. Näin varmistat, että tuotteen asennus, käyttö ja huolto sujuu aina oikein. Näiden ohjeiden TÄYTYY jäädä tuotteen yhteyteen. Käyttämällä tuotetta vahvistat lukeneesi kaikki ohjeet, määräykset ja varoitukset huolellisesti ja että ymmärrät ja hyväksyt tässä annetut ehdot. Sitoudut käyttämään tuotetta ainoastaan sen käyttötarkoitukseen ja ilmoitetuissa käyttökohteissa ja noudattaen tässä tuotteen käyttöohjeessa annettuja ohjeita, määräyksiä ja varoituksia sekä voimassa olevia lakeja ja määräyksiä. Tässä annettujen ohjeiden ja varoitusten lukematta ja noudattamatta jättä- minen voi johtaa omaan tai muiden loukkaantumiseen, tuotteen vaurioitumiseen tai muiden, ympärillä olevien esineiden vaurioitumiseen. Tähän tuotteen käyttöohjeeseen, ohjeisiin, määräyksiin ja varoituksiin sekä oheisdo- kumentteihin voidaan tehdä muutoksia ja niitä voidaan päivittää. Katso ajantasaiset tuotetiedot osoitteesta documents.dometic.com, dometic.com. Symbolien selitykset

VAARA! Näiden ohjeiden noudattamatta jättäminen johtaa kuolemaan tai vakavaan loukkaantumiseen. Häkämyrkytysvaara

• Älä milloinkaan käytä etuteltan sisällä polttoaineella toimi- via laitteita kuten grillejä tai kaasulämmittimiä. Palaminen synnyttää häkää, joka kerääntyy etuteltan sisään, koska savuhormia ei ole.

VAROITUS! Näiden varoitusten noudattamatta jättä- minen voi johtaa kuolemaan tai vakavaan vammaan. Palovaara

• Varmista, että tunnet käyttöpaikan palontorjuntajärjeste- lyt.

• Etuteltassa ei saa laittaa ruokaa eikä käyttää avotulta. Tukehtumisvaara

• Varmista tukehtumisen ehkäisemiseksi, että ilmanvaih- toaukot ovat jatkuvasti auki.

HUOMIO! Näiden varoitusten noudattamatta jättämi- nen voi johtaa vähäiseen tai kohtalaiseen vammaan. Loukkaantumisvaara

• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysiset, aistinva- raiset tai henkiset kyvyt ovat rajoittuneita tai joilta puuttuu laitteen käytön vaatima kokemus tai tietämys. Poikkeuk- sena tästä on tilanne, jossa edellä mainittujen henkilöiden turvallisuudesta vastaava henkilö on antanut opastuksen laitteen käyttöön tai laitteen käyttö tapahtuu turvallisuu- desta vastaavan henkilön valvonnassa.

• Älä anna lasten leikkiä etuteltan ympärillä ja varmista, että käytössä on sopivat suojaavat jalkineet. Naruihin voi kom- pastua ja kiilat voivat olla teräviä.

• Lapset eivät saa puhdistaa laitetta eivätkä ryhtyä käyttäjän suoritettavaksi tarkoitettuihin huoltotöihin ilman valvon- taa.

• Huolehdi siitä, että kulkutiet pysyvät esteettöminä. Toimituskokonaisuus Ace AIR Club AIR, Grande AIR, Rally AIR Leggera AIR Rally AIR D/A Kiinteän matkailuauton etuteltan pystytyksen esittävä video ”How To Set Up Your Motorhome Static Awning” saatavissa osoitteessa https://www.youtube.com/watch?v=o_tIndt5k0Q Vapaasti seisovan etuteltan pystytyksen esittävä video ”How To Set Up Your Motorhome Drive-away Awning” saatavissa osoitteessa https://www.youtube.com/watch?v=jZ00sLWLQQM Asuntovaunun etuteltan pystytyksen esittävä video ”How To Set Up Your Caravan Awning” on saatavissa osoitteessa https://www.youtube.com/watch?v=hokC_gmD0lQ VAARA! Turvallisuusohjeet: Tämän ohjeen noudattamatta jättämi- nen johtaa kuolemaan tai vakavaan loukkaantumiseen. VAROITUS! Turvallisuusohjeet: Näiden ohjeiden noudattamatta jättä- minen voi johtaa kuolemaan tai vakavaan loukkaantumiseen. HUOMIO! Turvallisuusohjeet: Tämän ohjeen noudattamatta jättämi- nen voi johtaa loukkaantumiseen. HUOMAUTUS! Tämän ohjeen noudattamatta jättäminen voi aiheuttaa mate- riaalivaurioita ja heikentää tuotteen toimivuutta. OHJE Tuotteen käyttöä koskevia lisätietoja. Osa Määrä Etuteltta 1 Ilmatäytteinen lisäkaari (vain Ace AIR PRO500) 1 Lujatekoinen kiila- ja tikaspakkaus 1 Myrskyhihnat (vain All-Season-malli) 2 Verhopaketti 1 Käsipumppu 1 Kuljetuspussi 1 Osa Määrä Etuteltta 1 Lujatekoinen kiila- ja tikaspakkaus 1 Myrskyhihnat (vain All-Season-malli) 2 Verhopaketti 1 Käsipumppu 1 Kuljetuspussi 1 Osa Määrä Etuteltta 1 Lujatekoinen kiila- ja tikaspakkaus 1 Käsipumppu 1 Kuljetuspussi 1 Osa Määrä Etuteltta 1 Lujatekoinen kiila- ja tikaspakkaus 1 Myrskyhihnat (vain All-Season-malli) 2 Heittohihnapaketti 1 Verhopaketti 1FI

Käyttötarkoitus Tämä etuteltta sopii seuraaviin:

• asuntoautot ja asuntovaunut

• hyvä – kohtalainen sää

• retkeily Tämä etuteltta ei sovi seuraaviin:

• hyvin voimakas tuuli tai lumisade

• koko sesongin kestävään pystytykseen* tai kaupalliseen käyttöön

• Neljän vuodenajan mallit on suunniteltu koko sesongin kestäviin pysty- tyksiin. Tämä etuteltta soveltuu ainoastaan näissä ohjeissa ilmoitettuun käyttötar- koitukseen ja käyttökohteeseen. Näistä ohjeista saat etuteltan asianmukaiseen asennukseen ja/tai käyttöön tarvittavat tiedot. Väärin tehdyn asennuksen ja/tai väärän käyttötavan tai vääränlaisen huollon seurauksena laite ei toimi tyydyttävästi, ja se saattaa mennä epäkuntoon. Valmistaja ei ota vastuuta tapaturmista tai tuotevaurioista, jotka johtuvat seuraavista:

• Väärin tehty asennus tai liitäntä, ylijännite mukaan lukien

• Väärin tehty huolto tai muiden kuin valmistajalta saatavien alkuperäis- ten varaosien käyttö

• Tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset

• Käyttö muuhun kuin tässä ohjeessa ilmoitettuun tarkoitukseen Dometic pidättää itsellään oikeuden muutoksiin tuotteen ulkonäössä ja spesifikaatioissa. Etuteltan käyttö

Ennen ensimmäistä käyttökertaa Tutustu tuotteeseen pystyttämällä se kokeeksi ennen kuin käytät tuotetta ensimmäisen kerran. Tarkasta, että toimituskokonaisuus on täydellinen. Paikan valitseminen Valitse tasainen, tuulelta suojassa oleva paikka:

1. Käytä tarvittaessa tuulisuojaa.

2. Valitse varjoinen paikka, jotta UV-säteily ei saa kangasta ikääntymään.

3. Vältä pystyttämistä puiden alle, koska putoavat oksat, pihka jne. voivat

vahingoittaa tuotetta.

4. Poista paikasta terävät kivet ja roskat, jotka voivat vahingoittaa pohja-

5. Pystytä teltta niin, että ovet ovat suojan puolella.

Etuteltan pystyttäminen

Muista seuraavat yleisvinkit, kun pystytät etutelttaa:

• Kuvista saat yleiskäsityksen pystytyksestä. Todellinen pystytys voi vaih- della hieman etuteltan mallista riippuen.

• Pyydä apua. Pystytys on helpompaa joukolla.

• Kun etuteltta on pystyssä, tarkasta kulmakiilat ja siirrä niitä tarvittaessa. Sisäpuolella olevan pohjakankaan tulisi olla kireällä ja muodoltaan suo- rakaide.

• Laita narujen kiilat niin, että etuteltta on tiukalla, mutta sen muoto ei muutu.

• Kiinnitä myrskyhihnat, jos sellaiset on.

• Tarkasta narujen kireys silloin tällöin, säädä niitä tarvittaessa kiristyskap- paleilla. Pystytä etuteltta seuraavalla tavalla:

1. Jotta etuteltta ei likaantuisi tai vaurioituisi, levitä pohjakangas tai maa-

vaate ennen pakkauksesta purkamista.

2. Pura etuteltta paketista.

3. Erottele ja tunnista eri osat.

4. Pystytä etuteltta kuvien mukaisesti (kuva 3, sivulla 5 to kuva l,

sivulla 8). Vain Ace AIR PRO500:

5. Täytä ilmatäytteinen lisäkaari.

6. Kiinnitä täytetty kaari tarrakiinnittimillä paikalleen takakaton keski-

osaan. Etuteltan purkaminen

1. Puhdista ulkopuoli liasta.

2. Sulje kaikki kaihtimet tai ota verhot pois.

3. Sulje kaikki ovet ja aukot.

4. Jos katoksen kaari on asennettuna, työnnä se ulos kujasta – älä vedä.

5. Ota kaikki narut ja hihnat pois.

Käsipumppu 1 Kuljetuspussi 1 HUOMIO! Loukkaantumis- ja materiaalivahinko- vaara Älä missään tapauksessa avaa suojuksen vetoketjua, kun ilmatäytteinen kaari on täytettynä. Tämä saa ilmatäytteisen kaaren halkeamaan. OHJE Kiinteän markiisin kiskoihin kiinnittämiseen voi käyttää lisäva- rusteina saatavia Club-/Ace-/Grande-jatkokappaleita ja aurinkosiipiä. Lisävarusteina saatavien Club-/Ace-/Grande-jatkokappalei- den käyttöä ei suositella kotelomarkiisin kiskoihin kiinnittämi- seen. Osa Määrä HUOMIO! Loukkaantumis- ja materiaalivahinko- vaara

• Älä käytä minkäänlaista auton renkaiden täyttämiseen tarkoitettua kompressoria.

• Täytä ilmatäytteiset kaaret vain mukana toimitetun käsi- pumpun painemittarin vihreää aluetta vastaavaan pai- neeseen (9 psi/0,62 baaria). HUOMAUTUS! Materiaalivaurio

• Älä avaa tai sulje vetoketjuja väkisin.

• Jos etuteltan kiinnittämiseen käytetään teleskooppimar- kiisia, tue tätä työskentelyn aikana, jotta se ei rasitu liikaa. Kun etuteltta on kiinnitetty, kelaa teleskooppimarkiisi kokonaan takaisin koteloonsa. OHJE

• Etuteltan mukana tulee lujatekoiset kiilat. Ne sopivat moniin paikkoihin, mutta eräänlaisten maaperätyppien yhteydessä tarvitaan erikoiskiiloja. Kysy kauppiaaltasi.

• Lyö kiilat maahan 45°-kulmassa etutelttaan nähden.

• Lyö narujen kiilat samalle kohdalle kuin sauma, josta naru alkaa. HUOMAUTUS! Materiaalivaurio Älä käytä etuteltan purkamiseen voimaa. Voit muuten vahin- goittaa materiaaleja.FI

6. Ota kaikki kiilat pois kulmakiilojen välistä.

7. Avaa jokaisen kaaren venttiilit.

8. Odota, kunnes suurin osa ilmasta on poistunut.

9. Ota neljä kulmakiilaa pois.

10. Taita/rullaa etutelttaa venttiileitä kohti, jotta lisää ilmaa poistuu.

11. Kun etuteltta on tyhjä, rullaa se niin, että se mahtuu kuljetuspussiinsa.

12. Varmista, että kaikki osat ovat puhtaita ennen niiden laittamista kulje-

13. Jos etuteltta on märkä tai kostea, kuivata se kokonaan mahdollisim-

man pian. Puhdistus ja hoito

1. Puhdista tuote tarvittaessa puhtaalla vedellä ja pehmeällä harjalla.

2. Lisää vesi- ja UV-säteilykyllästeainetta ennen jokaista matkaa.

1. Puhdista etuteltta.

2. Täytä kokonaan ja varmista, että etuteltta on täysin kuiva ennen sen

3. Säilytä kuivassa tuuletetussa paikassa.

Veden tiivistyminen Kaikkiin etutelttoihin tiivistyy kosteutta, jos yksi tai useampi seuraavista oloista ilmenee:

• hyvin kostea maaperä

• lämpötilan putoaminen Voimakas tiivistyminen voi johtaa veden valumiseen katon sisäpuolella ja tippumiseen solmuista, teipeistä ja muista sisäkiinnityksistä. Tätä voi luulla vuoksi. ➤ Lisää tuuletusta avaamalla ovet ja/tai ikkunat. ➤ Asenna vesitiivis pohjakangas. Ilmatäytteisen kaaren reiän korjaaminen Jos ilmatäytteinen kaari veltostuu, toimi seuraavasti:

1. Avaa ilmatäytteistä kaarta pitävän ulomman suojuksen vetoketju.

2. Sulje eristysventtiilit, jos sellaiset on.

3. Ota ilmatäytteinen kaari pois.

4. Tyhjennä ilmatäytteinen kaari.

5. Avaa suojus ilmatäytteisen putken paljastamiseksi.

6. Puhalla ilmatäytteiseen putkeen hieman ilmaa.

7. Upota putki veteen.

8. Paikallista reikä.

9. Käytä reiän paikkaamiseen korjausteippiä ja korjaussarjaa.

10. Sulje ilmatäytteinen putki takaisin suojukseen vetoketjun avulla.

11. Sulje ilmatäytteinen kaari takaisin ulompaan suojukseen.

Hävittäminen ➤ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätys- jätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskes- kuksesta tai ammattiliikkeestäsi. Tuotevastuu Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (katso dometic.com/dealer) tai ota yhteyttä omaan ammattikauppiaaseesi. Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy ostopäivä,

• valitusperuste tai vikakuvaus. HUOMAUTUS! Materiaalivaurio

• Älä käytä puhdistukseen teräviä tai kovia esineitä tai puh- distusaineita.

• Älä käytä puhdistamiseen alkoholipohjaisia aineita, kemikaaleja, saippuaa äläkä puhdistusaineita.

• Poista lintujen jätökset ja pihka mahdollisimman pian, jotta materiaaliin ei tule pysyvää vauriota. OHJE

• Pystytä etuteltta kokonaan puhdistusta varten.

• Valitse puhdistamiseen aurinkoinen päivä, jotta materi- aali kuivuu perusteellisesti. OHJE

• Vesikosketuksen aikana saumoihin voi ilmestyä kos- teutta. Tämän kosteuden ansiosta langat turpoavat ja täyttävät ompeluprosessin aikana syntyneet reiät.

• Täydelliseen varaosasarjaan tulisi sisältyä: – kyllästysaine – korjausteippi ja korjaussarja – vetoketjujen silikonisuihke – lisäkiilat Ongelma Ratkaisu Etuteltan täyttäminen ilmalla on työlästä➤ Tarkasta, että venttiili on ruuvattu kokonaan ilmatäytteiseen kaareen.➤ Tarkasta, onko täyttöputki kierteellä venttiilissä. Tämä voi ilmetä äänestä. Kierrä täyttöputki suo-raksi.➤ Tarkasta, että käsipumppu toimii.Jokin etuteltan osa ei täyty ilmalla➤ Tarkasta, että kaikki ilmatäytteisiä kaaria yhdistä-vät eristysventtiilit ovat auki.Jokin etuteltan osa ei tyh-jene ilmasta➤ Tarkasta, että kaikki ilmatäytteisiä kaaria yhdistä-vät eristysventtiilit ovat auki.Ilmatäytteiset kaaret ovat taitteella➤ Lisää ilmaa (9 psi/0,62 baaria). Ilmavuoto ➤ Tarkasta, että venttiili on ruuvattu kokonaan ilmatäytteiseen kaareen ja rengastiiviste on pai-kallaan.➤ Tarkasta, että venttiilin korkki on tiukasti kiinni.➤ Etsi reikiä, katso kap. ”Ilmatäytteisen kaaren reiän korjaaminen” sivulla 49. Vesivuoto ➤ Tarkasta, vuotavatko saumat, onko teippauk- sissa vaurioita ja löytyykö märkiä kohtia.➤ Jos et löydä vuotoja, katso kap. ”Veden tiivisty-minen” sivulla 49.➤ Jos löydät vuotoja, käytä saumatiivistettä. Kankaassa on repeämä ➤ Korjaa kangas paikkausteipillä. ➤ Anna valtuutetun ammattilaisen tehdä korjauk- set. Ongelma RatkaisuFI

Takuu kattaa valmistusvirheet, materiaalit ja osat. Takuu ei kata päällysteen haalistumista eikä UV-säteilystä johtuvaa kulumista, väärinkäyttöä, vahin- goista syntyneitä vaurioita, myrskyvaurioita eikä jatkuvaa, osittain jatkuvaa eikä kaupallista käyttöä. Se ei kata seurannaisvaurioita. Jos sinulla on aihetta valitukseen, ota yhteyttä jälleenmyyjään. Tämä ei rajoita lakisäätei- siä oikeuksiasi.

• Neljän vuodenajan mallit on suunniteltu koko sesongin kestäviin pysty- tyksiin.RU
