BEDIENUNGSANLEITUNG Pro AIR Conservatory DOMETIC

Anbau Montage- und Bedienungsanleitung

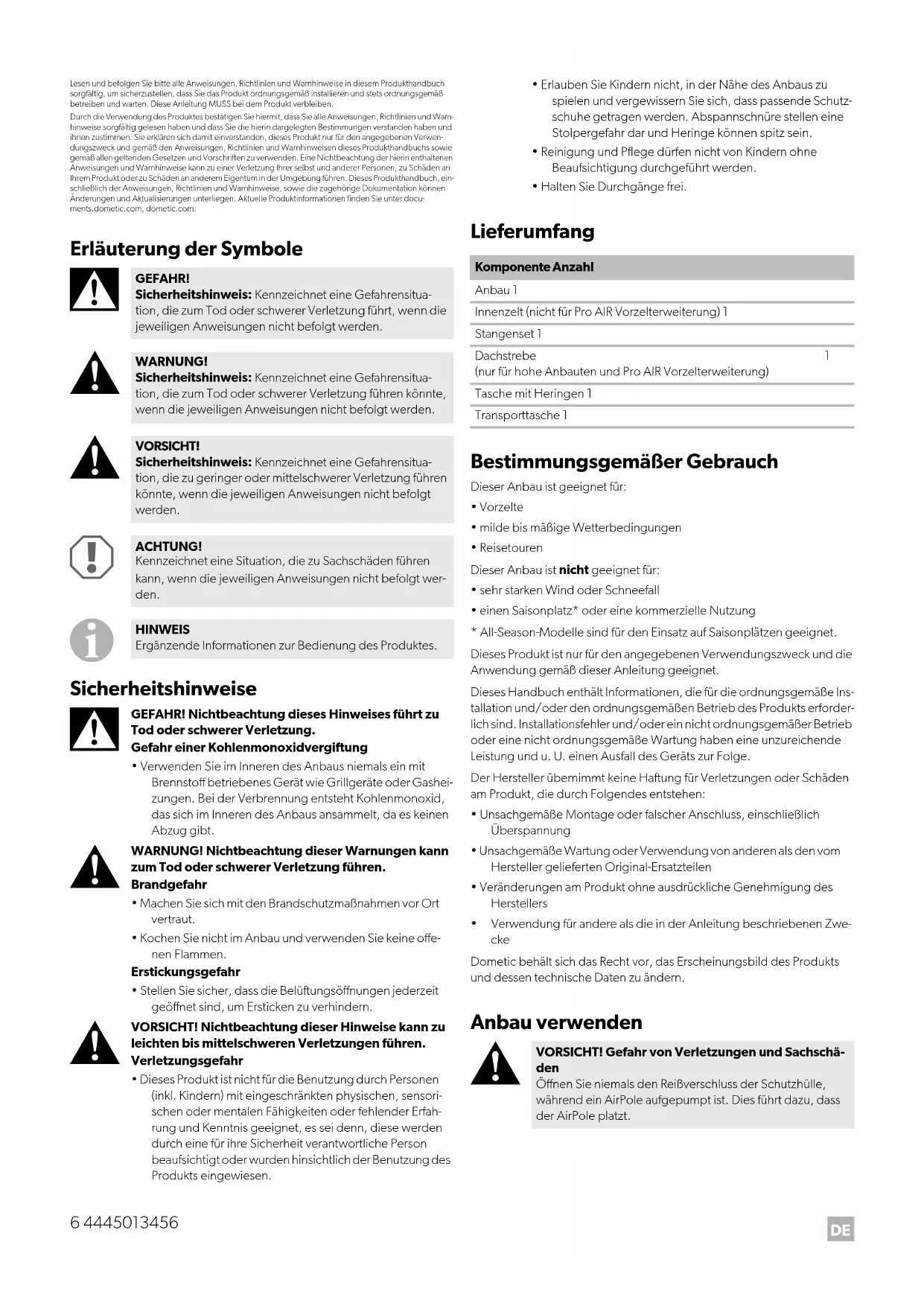

Lesen und befolgen Sie bitte alle Anweisungen, Richtlinien und Warnhinweise in diesem Produkthandbuch sorgfältig, um sicherzustellen, dass Sie das Produkt ordnungsgemäß installieren und stets ordnungsgemäß betreiben und warten. Diese Anleitung MUSS bei dem Produkt verbleiben. Durch die Verwendung des Produktes bestätigen Sie hiermit, dass Sie alle Anweisungen, Richtlinien und Warn- hinweise sorgfältig gelesen haben und dass Sie die hierin dargelegten Bestimmungen verstanden haben und ihnen zustimmen. Sie erklären sich damit einverstanden, dieses Produkt nur für den angegebenen Verwen- dungszweck und gemäß den Anweisungen, Richtlinien und Warnhinweisen dieses Produkthandbuchs sowie gemäß allen geltenden Gesetzen und Vorschriften zu verwenden. Eine Nichtbeachtung der hierin enthaltenen Anweisungen und Warnhinweise kann zu einer Verletzung Ihrer selbst und anderer Personen, zu Schäden an Ihrem Produkt oder zu Schäden an anderem Eigentum in der Umgebung führen. Dieses Produkthandbuch, ein- schließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter docu- ments.dometic.com, dometic.com. Erläuterung der Symbole

GEFAHR! Nichtbeachtung dieses Hinweises führt zu Tod oder schwerer Verletzung. Gefahr einer Kohlenmonoxidvergiftung

• Verwenden Sie im Inneren des Anbaus niemals ein mit Brennstoff betriebenes Gerät wie Grillgeräte oder Gashei- zungen. Bei der Verbrennung entsteht Kohlenmonoxid, das sich im Inneren des Anbaus ansammelt, da es keinen Abzug gibt.

WARNUNG! Nichtbeachtung dieser Warnungen kann zum Tod oder schwerer Verletzung führen. Brandgefahr

• Machen Sie sich mit den Brandschutzmaßnahmen vor Ort vertraut.

• Kochen Sie nicht im Anbau und verwenden Sie keine offe- nen Flammen. Erstickungsgefahr

• Stellen Sie sicher, dass die Belüftungsöffnungen jederzeit geöffnet sind, um Ersticken zu verhindern.

VORSICHT! Nichtbeachtung dieser Hinweise kann zu leichten bis mittelschweren Verletzungen führen. Verletzungsgefahr

• Dieses Produkt ist nicht für die Benutzung durch Personen (inkl. Kindern) mit eingeschränkten physischen, sensori- schen oder mentalen Fähigkeiten oder fehlender Erfah- rung und Kenntnis geeignet, es sei denn, diese werden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt oder wurden hinsichtlich der Benutzung des Produkts eingewiesen.

• Erlauben Sie Kindern nicht, in der Nähe des Anbaus zu spielen und vergewissern Sie sich, dass passende Schutz- schuhe getragen werden. Abspannschnüre stellen eine Stolpergefahr dar und Heringe können spitz sein.

• Reinigung und Pflege dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Halten Sie Durchgänge frei. Lieferumfang Bestimmungsgemäßer Gebrauch Dieser Anbau ist geeignet für:

• milde bis mäßige Wetterbedingungen

• Reisetouren Dieser Anbau ist nicht geeignet für:

• sehr starken Wind oder Schneefall

• einen Saisonplatz* oder eine kommerzielle Nutzung

• All-Season-Modelle sind für den Einsatz auf Saisonplätzen geeignet. Dieses Produkt ist nur für den angegebenen Verwendungszweck und die Anwendung gemäß dieser Anleitung geeignet. Dieses Handbuch enthält Informationen, die für die ordnungsgemäße Ins- tallation und/oder den ordnungsgemäßen Betrieb des Produkts erforder- lich sind. Installationsfehler und/oder ein nicht ordnungsgemäßer Betrieb oder eine nicht ordnungsgemäße Wartung haben eine unzureichende Leistung und u. U. einen Ausfall des Geräts zur Folge. Der Hersteller übernimmt keine Haftung für Verletzungen oder Schäden am Produkt, die durch Folgendes entstehen:

• Unsachgemäße Montage oder falscher Anschluss, einschließlich Überspannung

• Unsachgemäße Wartung oder Verwendung von anderen als den vom Hersteller gelieferten Original-Ersatzteilen

• Veränderungen am Produkt ohne ausdrückliche Genehmigung des Herstellers

• Verwendung für andere als die in der Anleitung beschriebenen Zwe- cke Dometic behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern. Anbau verwenden

GEFAHR! Sicherheitshinweis: Kennzeichnet eine Gefahrensitua- tion, die zum Tod oder schwerer Verletzung führt, wenn die jeweiligen Anweisungen nicht befolgt werden. WARNUNG! Sicherheitshinweis: Kennzeichnet eine Gefahrensitua- tion, die zum Tod oder schwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt werden. VORSICHT! Sicherheitshinweis: Kennzeichnet eine Gefahrensitua- tion, die zu geringer oder mittelschwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt werden. ACHTUNG! Kennzeichnet eine Situation, die zu Sachschäden führen kann, wenn die jeweiligen Anweisungen nicht befolgt wer- den. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. Komponente Anzahl Anbau 1 Innenzelt (nicht für Pro AIR Vorzelterweiterung) 1 Stangenset 1 Dachstrebe (nur für hohe Anbauten und Pro AIR Vorzelterweiterung)

Tasche mit Heringen 1 Transporttasche 1 VORSICHT! Gefahr von Verletzungen und Sachschä- den Öffnen Sie niemals den Reißverschluss der Schutzhülle, während ein AirPole aufgepumpt ist. Dies führt dazu, dass der AirPole platzt.DE

Vor dem ersten Gebrauch Machen Sie sich mit dem Produkt vertraut, indem Sie einen Testaufbau durchführen, bevor Sie das Produkt zum ersten Mal verwenden. Prüfen Sie, ob die Lieferung vollständig ist. Auswahl des Standorts Wählen Sie einen ebenen Standort, der vor Wind geschützt ist:

1. Verwenden Sie gegebenenfalls einen Windschutz.

2. Wählen Sie einen schattigen Standort, um Schäden am Gewebe

durch UV-Strahlung zu vermeiden.

3. Vermeiden Sie das Aufstellen unter Bäumen, da herabfallende Äste,

Harz usw. das Produkt beschädigen können.

4. Entfernen Sie scharfe Steine und Unrat vom Standort, um eine

Beschädigung der Bodenplane zu vermeiden.

5. Bauen Sie das Produkt so auf, dass die Türen sich auf der vom Wind

abgewandten Seite befinden. Anbau aufstellen

Beachten Sie beim Aufbau des Anbaus die folgenden Tipps:

• Die Abbildungen geben einen allgemeinen Überblick über den Auf- bau. Der tatsächliche Aufbau kann je nach Anbaumodell leicht variie- ren.

• Holen Sie sich Unterstützung. Mit mehr Personen ist der Aufbau einfa- cher.

• Nachdem Sie den Anbau aufgerichtet haben, überprüfen Sie die Heringe an den Ecken und setzen Sie sie gegebenenfalls neu ein. Die Bodenplane im Innenraum sollte straff und in rechteckiger Form aus- gelegt sein.

• Verankern Sie die Abspannleinen so, dass der Anbau gespannt ist, sich aber nicht verformt.

• Falls vorhanden, befestigen Sie die Sturmverspannung.

• Überprüfen Sie von Zeit zu Zeit die Abspannschnüre auf ausreichende Spannung und ziehen Sie sie bei Bedarf mithilfe der Spanner nach. Der Anbau lässt sich an einer Seite des Vorzelts oder an beiden anbringen. Die Seitenteile können auch umgekehrt angebracht werden. Stellen Sie den Anbau wie folgt auf:

1. Um den Anbau vor Schmutz und Beschädigungen zu schützen, legen

Sie vor dem Auspacken eine Bodenplane oder Unterlage aus.

2. Packen Sie den Anbau aus.

3. Sortieren und bestimmen Sie die verschiedenen Komponenten.

4. Entfernen Sie das jeweilige Seitenteil von dem Vorzelt, indem Sie die

Heringe des Seitenteils lösen und dessen Reißverschlüsse öffnen.

5. Verbinden Sie den Anbau über den Reißverschluss mit der Boden-

6. Schrauben Sie die Verschlusskappe des Aufblasventils ab und setzen

Sie die Pumpendüse auf das Ventil auf.

7. Pumpen Sie die AirPoles auf. Der ideale Druck ist 0,62 bar (9 psi).

8. Drücken oder ziehen Sie nach dem Aufpumpen die Front des Anbaus

nach außen, sodass die AirPoles ihre korrekte Form und Position ein- nehmen können.

9. Verankern Sie den Anbau mit den Heringen. Beginnen Sie dabei an

den Ecken, die dem Vorzelt und Anbau am nächsten liegen.

10. Nur für Pro AIR hohen Anbau und Pro AIR Vorzelterweiterung:

Befestigen Sie innen im Anbau die Strebe zwischen Vorzelt und Anbau. Die Strebe sollte gespannt werden, um sicherzustellen, dass das Dach straff ist.

11. Lösen Sie die Heringe der Abspannschnüre.

12. Stellen Sie sicher, dass die Seiten und das Dach des Anbaus straff

gespannt sind. Setzen Sie die Heringe bei Bedarf neu ein. Aufbau des Anbaus fertigstellen(außer Pro AIR Vorzelterweiterung):

1. Das Innenzelt kann mit den mitgelieferten Schnallen und „O“-Ringen

an der Innenseite des Anbaus befestigt werden. Die vorderen beiden Ecken der inneren Zeltbodenplane sollten verankert werden.

2. Die Trennwand kann mit den mitgelieferten „O“-Ringen an der Innen-

seite des Anbaus befestigt werden. Anbau abbauen

1. Entfernen Sie Schmutz von der Außenseite.

2. Schließen Sie alle Fensterrollos und entfernen Sie Vorhänge.

3. Schließen Sie alle Türen und Öffnungen.

4. Entfernen Sie alle Schnüre und Gurte.

5. Entfernen Sie alle Heringe zwischen den Heringen an den Ecken.

6. Öffnen Sie die Ventile an jedem AirPole.

7. Warten Sie, bis der Großteil der Luft entwichen ist.

8. Entfernen Sie die Heringe an den Ecken.

9. Falten bzw. rollen Sie den Anbau zum Ventil hin, um mehr Luft abzu-

10. Wenn die Luft abgelassen ist, rollen Sie den Anbau so auf, dass er in

die Tragetasche passt.

11. Stellen Sie sicher, dass alle Teile sauber sind, bevor Sie sie in die Tra-

12. Wenn der Anbau nass oder feucht ist, lassen Sie ihn so bald wie mög-

lich vollständig trocknen. Reinigung und Pflege

1. Reinigen Sie das Produkt bei Bedarf mit sauberem Wasser und einer

weichen Bürste. VORSICHT! Gefahr von Verletzungen und Sachschä- den

• Verwenden Sie keine Kompressoren, die zum Aufpum- pen von Autoreifen bestimmt sind.

• Pumpen Sie die AirPoles nur unter Verwendung eines Manometers mit einem Druck von 0,62 bar (9 psi) auf. ACHTUNG! Materialschäden

• Öffnen oder schließen Sie die Reißverschlüsse nicht mit Gewalt. HINWEIS

• Der Anbau wird mit Schwerlast-Heringen geliefert. Diese sind für viele Standorte geeignet. Bei manchen Böden sind jedoch Spezialheringe erforderlich. Fragen Sie Ihren Händler.

• Schlagen Sie die Heringe in einem Winkel von 45° vom Anbau weg in den Boden ein.

• Richten Sie die Abspannschnüre an der Naht aus, von der sie ausgehen. ACHTUNG! Materialschäden Wenden Sie beim Abbau des Anbaus keine Gewalt an. Andernfalls könnten Sie Teile beschädigen. ACHTUNG! Beschädigungsgefahr

• Verwenden Sie zur Reinigung keine scharfen oder har- ten Gegenstände oder Reinigungsmittel.

• Verwenden Sie zur Reinigung keine Materialien auf Alko- holbasis, Chemikalien, Seife und Reinigungsmittel.

• Entfernen Sie Vogelkot und Baumharz so schnell wie möglich, um dauerhafte Schäden am Material zu vermei- den.DE

2. Tragen Sie vor jeder Reise eine Imprägnierung gegen Wasser und UV-

Strahlung auf. Anbau lagern

1. Reinigen Sie den Anbau.

2. Lüften Sie den Anbau gründlich und vergewissern Sie sich vor dem

Verpacken, dass er komplett trocken ist.

3. Lagern Sie es an einem gut belüfteten, trockenen Ort.

Kondenswasserbildung Bei allen Anbauten bildet sich Kondenswasser im Innenraum, wenn eine oder mehrere der folgenden Bedingungen zutreffen:

• hohe Luftfeuchtigkeit

• hohe Bodenfeuchtigkeit

• ein Abfall der Temperatur Bei starker Kondenswasserbildung kann dieses an der Innenseite des Daches herunterlaufen und von Schnüren, Bändern und anderen Innen- elementen herunter tropfen; dies kann mit einer undichten Stelle ver- wechselt werden. ➤ Sorgen Sie für eine bessere Belüftung durch Öffnen von Türen und/oder Fenstern. ➤ Legen Sie eine wasserdichte Bodenplane aus. Reparatur eines Lochs im AirPole Wenn der AirPole Luft verliert, gehen Sie wie folgt vor:

1. Öffnen Sie den Reißverschluss der Außenhülle und halten Sie den Air-

2. Schließen Sie die Absperrventile, falls vorhanden.

3. Entnehmen Sie den AirPole.

4. Lassen Sie die Luft aus dem AirPole ab.

5. Öffnen Sie den Reißverschluss der Schutzhülle, um den Luftschlauch

6. Pumpen Sie etwas Luft in den Luftschlauch.

7. Tauchen Sie den Luftschlauch in Wasser ein.

8. Suchen Sie das Loch.

9. Dichten Sie das Loch mit Reparaturband und Reparaturlösung ab.

10. Setzen Sie den Luftschlauch wieder in die Schutzhülle ein und schlie-

ßen Sie den Reißverschluss.

11. Setzen Sie den AirPole wieder in die Außenhülle ein und schließen

Sie den Reißverschluss. Entsorgung Gewährleistung Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an Ihren Fachhändler oder die Niederlassung des Herstellers in Ihrem Land (siehe dometic.com/dealer). Bitte senden Sie bei einem Reparatur- bzw. Gewährleistungsantrag fol- gende Unterlagen mit dem Produkt ein:

• Eine Kopie der Rechnung mit Kaufdatum

• Einen Reklamationsgrund oder eine Fehlerbeschreibung Bitte beachten Sie, dass eigenständig oder nicht fachgerecht durchge- führte Reparaturen die Sicherheit gefährden und zum Erlöschen von Gewährleistungsansprüchen führen können. Die Garantie deckt Herstellungsfehler, Materialien und Teile ab. Die Garantie erstreckt sich nicht auf das Ausbleichen des Bezugs und die Abnutzung durch UV-Strahlung, fehlerhafte Verwendung, versehentliche Beschädigung, Sturmschäden, eine Nutzung auf Dauer- und Saisonstell- plätzen oder eine kommerzielle Nutzung. Sie deckt keine daraus resultie- renden Schäden ab. Bitte wenden Sie sich an Ihren Händler, um Ansprüche geltend zu machen. Dies beeinflusst nicht Ihre gesetzlichen Rechte. HINWEIS

• Bauen Sie den Anbau zur Reinigung vollständig auf.

• Wählen Sie einen sonnigen Tag für die Reinigung, um sicherzustellen, dass das Material gründlich trocknet. HINWEIS

• Beim ersten Kontakt mit Wasser kann sich an den Nähten etwas Feuchtigkeit bilden. Durch diese Feuchtigkeit quellen die Fäden auf und füllen die Löcher, die beim Nähen entstehen.

• Ein vollständig ausgestattetes Ersatzteilset enthält: – Imprägniermittel – Reparaturband und Reparaturlösung – Silikonspray für die Reißverschlüsse – Ersatzheringe Problem Lösung Anbau lässt sich nur schwer aufpumpen➤ Überprüfen Sie, ob das Ventil vollständig in den Air-Pole eingeschraubt ist.➤ Überprüfen Sie, ob der Luftschlauch am Ventil ver-dreht ist. Ein Geräusch kann darauf hinweisen. Drehen Sie den Luftschlauch in die richtige Position.➤ Überprüfen Sie, ob die Handpumpe funktioniert.Die AirPoles sind geknickt ➤ Pumpen Sie mehr Luft ein (9 psi/0,62 bar). Luft entweicht ➤ Überprüfen Sie, ob das Ventil vollständig in den Air- Pole eingeschraubt ist und die Ringdichtung richtig sitzt. ➤ Überprüfen Sie, ob die Ventilkappe fest zugedreht ist. ➤ Prüfen Sie, ob Löcher vorhanden sind, siehe Kapitel „Reparatur eines Lochs im AirPole“ auf Seite 8. Wasserleck ➤ Prüfen Sie das Vorzelt auf undichte Nähte, beschä- digte Anschlüsse und feuchte Bereiche. ➤ Wenn Sie keine undichten Stellen finden, siehe Kapitel „Kondenswasserbildung“ auf Seite 8. ➤ Wenn Sie eine undichte Stelle finden, tragen Sie Naht- dichtungsmittel auf. Riss im Gewebe ➤ Reparieren Sie das Loch mit Reparaturband. ➤ Lassen Sie Reparaturen von autorisiertem Fachperso-nal durchführen. ➤ Geben Sie das Verpackungsmaterial möglichst in den ent- sprechenden Recycling-Müll. ➤ Wenden Sie sich an ein örtliches Recyclingzentrum oder einen Fachhändler, um zu erfahren, wie Sie das Produkt gemäß den geltenden Entsorgungsvorschriften entsorgen können.FR
