Termék típusa	Olajradiátor
Márka	Gorenje
Modell	OR2000M
Névleges teljesítmény	2000 W
Tápfeszültség	220-240 V ~ 50/60 Hz
Névleges fűtési teljesítmény	800 W
Vezérlés típusa	Kézi: termosztát és teljesítményválasztó
Teljesítményszintek száma	3 (I, II, III)
Biztonság	Túlmelegedés elleni védelem (leállás >50°C)
Mobilitás	Görgők a mozgatáshoz
Használat	Beltéri, kizárólag háztartási használatra
Tisztítás	Nedves puha rongy, tisztítószer és súrolószer nélkül
Figyelmeztetés	Ne takarja le, ne használja víz közelében
Garancia	Lásd a nemzetközi garanciajegyet
Hozzávetőleges súly	12 kg
Hozzávetőleges méretek	60 x 25 x 65 cm

Gyakran ismételt kérdések - OR2000M GORENJE

Hogyan szereljem fel a görgőket a radiátorra?

Fordítsa fejjel lefelé a radiátort. Igazítsa a görgők rögzítőfuratait a bordák végén és a vezérlőegység alatt található talplemez csavarjaihoz. Húzza meg a négy szárnyas anyát. Állítsa vissza a radiátort a normál helyzetbe.

Mi a radiátor maximális teljesítménye?

A névleges teljesítmény 2000 W. A névleges fűtési teljesítmény 800 W.

Hogyan állítsam be a kívánt hőmérsékletet?

A termosztát gombját az óramutató járásával ellentétes irányba forgassa a hőmérséklet csökkentéséhez, és az óramutató járásával megegyező irányba a növeléséhez. Használja a teljesítményválasztót (I, II, III) is a fűtés beállításához.

Használhatom a radiátort a fürdőszobában?

Nem, a készüléket nem szabad fürdőkád, zuhanyzó vagy medence közvetlen közelében használni. Kizárólag beltéri háztartási használatra készült.

Hogyan kapcsoljam ki teljesen a készüléket?

Forgassa a főkapcsolót '0' állásba, majd húzza ki a tápcsatlakozót.

Mit tegyek, ha a radiátor első használatkor szagot áraszt?

Első használatkor enyhe szag keletkezhet a gyártási maradványok égése miatt. Szellőztesse ki a helyiséget, és használja a radiátort maximális teljesítményen egy órán keresztül. Ha a szag továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Normális, hogy a radiátor zajt ad?

Enyhe kattogó vagy bugyborékoló hang normális, az olaj tágulása miatt. Ha a hang erős vagy szokatlan, kapcsolja ki a készüléket, és ellenőrizze, hogy vízszintesen áll-e.

Hogyan tároljam a radiátort nyáron?

Tisztítsa meg egy puha, száraz ronggyal, majd tárolja száraz, portól védett helyen. Letakarhatja egy ruhával a védelem érdekében.

Használhatok hosszabbítókábelt?

Nem ajánlott hosszabbítókábelt használni. Ha szükséges, használjon jó állapotú, megfelelő keresztmetszetű (legalább 1,5 mm²) és teljesen kihúzott hosszabbítókábelt a túlmelegedés elkerülése érdekében.

Mit tegyek olajszivárgás esetén?

Azonnal húzza ki a készüléket, és vegye fel a kapcsolatot a gyártóval vagy szervizképviselettel. Az olajtartály felnyitását igénylő javításokat szakembernek kell elvégeznie. Ne dobja az olajat a háztartási hulladékba.

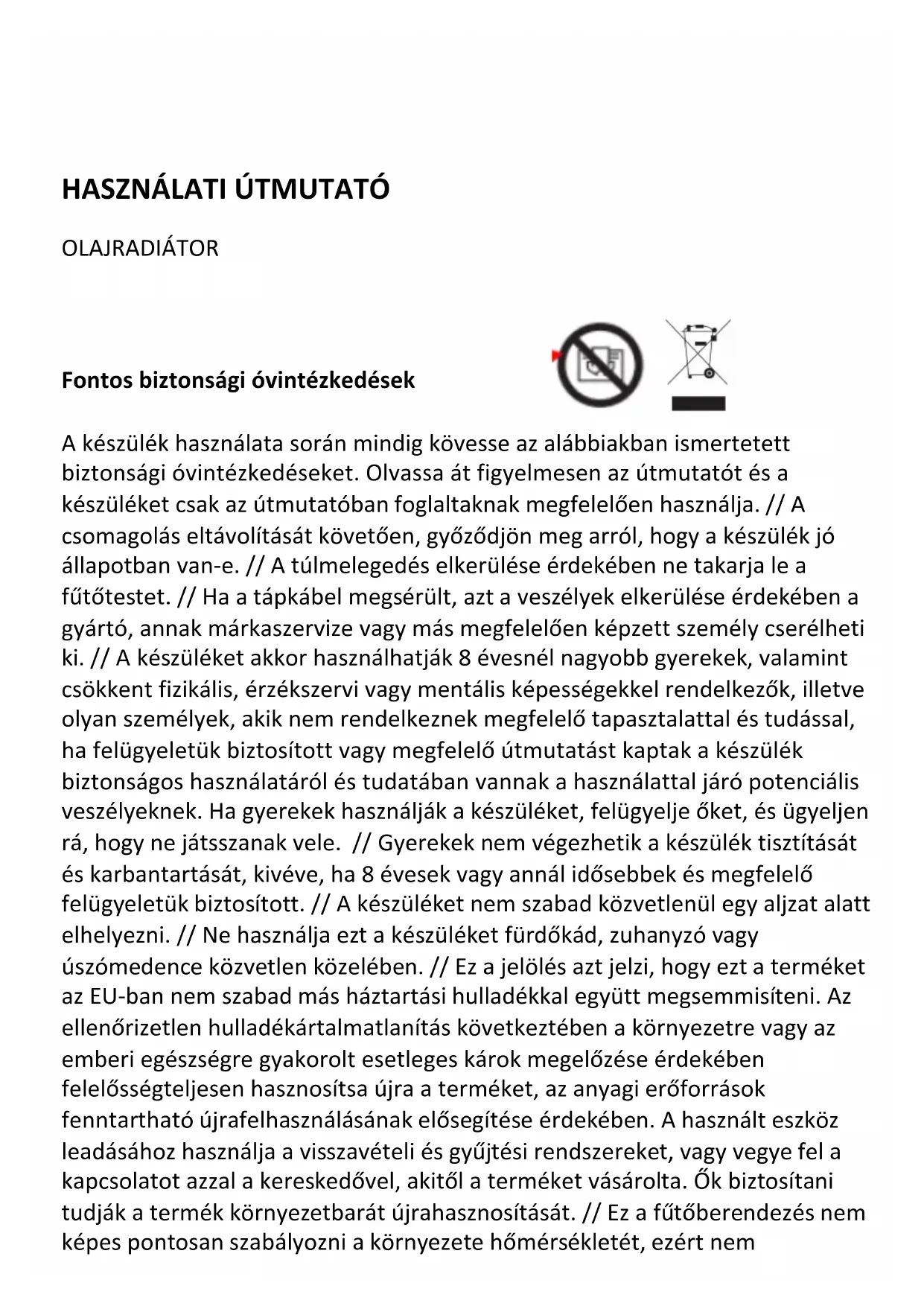

HASZNÁLATI ÚTMUTATÓ OR2000M GORENJE

Fontos biztonsági óvintézkedések

A készülék használata során mindig kövesse az alábbiakban ismertetett biztonsági óvintézkedéseket. Olvassa el figyelmesen az útmutatót, és a készüléket csak az útmutatóban foglaltaknak megfelelően használja. // A csomagolás eltávolítását követően győződjön meg arról, hogy a készülék jó állapotban van-e. // A túlmelegedés elkerülése érdekében ne takarja le a fűtőtestet. // Ha a tápkábel megsérült, azt a veszélyek elkerülése érdekében a gyártó, annak márkaszervize vagy más megfelelően képzett személy cserélheti ki. // A készüléket akkor használhatják 8 évesnél nagyobb gyerekek, valamint csökkent fizikális, érzékszervi vagy mentális képességekkel rendelkezők, illetve olyan személyek, akik nem rendelkeznek megfelelő tapasztalattal és tudással, ha felügyeletük biztosított vagy megfelelő útmutatást kaptak a készülék biztonságos használatáról, és tudatában vannak a használattal járó potenciális veszélyeknek. Ha gyerekek használják a készüléket, felügyelje őket, és ügyeljen rá, hogy ne játsszanak vele. // Gyerekek nem végezhetik a készülék tisztítását és karbantartását, kivéve, ha 8 évesek vagy annál idősebbek és megfelelő felügyeletük biztosított. // A készüléket nem szabad közvetlenül aljzat alatt elhelyezni. // Ne használja ezt a készüléket fürdőkád, zuhanyzó vagy úszómedence közvetlen közelében. // Ez a jelölés azt jelzi, hogy ezt a terméket az EU-ban nem szabad más háztartási hulladékkal együtt megsemmisíteni. Az ellenőrizetlen hulladékártalmatlanítás következtében a környezetre vagy az emberi egészségre gyakorolt esetleges károk megelőzése érdekében felelősségteljesen hasznosítsa újra a terméket, az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében. A használt eszköz leadásához használja a visszavételi és gyűjtési rendszereket, vagy vegye fel a kapcsolatot azzal a kereskedővel, akitől a terméket vásárolta. Ők biztosítani tudják a termék környezetbarát újrahasznosítását. // Ez a fűtőberendezés nem képes pontosan szabályozni a környezete hőmérsékletét, ezért nem

használható tárolóhelyek, tárgyak, állatok és növények szigetelésére szolgáló eszközként. // A radiátor pontos mennyiségű speciális olajjal van feltöltve. Az olajtartály kinyitását igénylő javításokat csak a gyártó vagy annak márkaszervize végezheti el, akivel olajszivárgás esetén kell kapcsolatba lépni. A készülék selejtezésénél tartsa be az olaj ártalmatlanítására vonatkozó előírásokat. // 10. Ez a fűtőberendezés nem képes pontosan szabályozni a környezete hőmérsékletét, ezért nem használható tárolóhelyek, tárgyak, állatok és növények szigetelésére szolgáló eszközként. // A készülék kizárólag háztartásban való használatra készült.

Figyelem

Ha a fűtőtestet függöny vagy más éghető anyag közelében helyezik el, vagy ilyennel takarják le, fennáll a tűzveszély kockázata. // A termék egyes részei nagyon felforrósodhatnak és égési sérüléseket okozhatnak. Különös figyelmet kell fordítani erre, ahol gyerekek és kiszolgáltatott személyek vannak jelen.

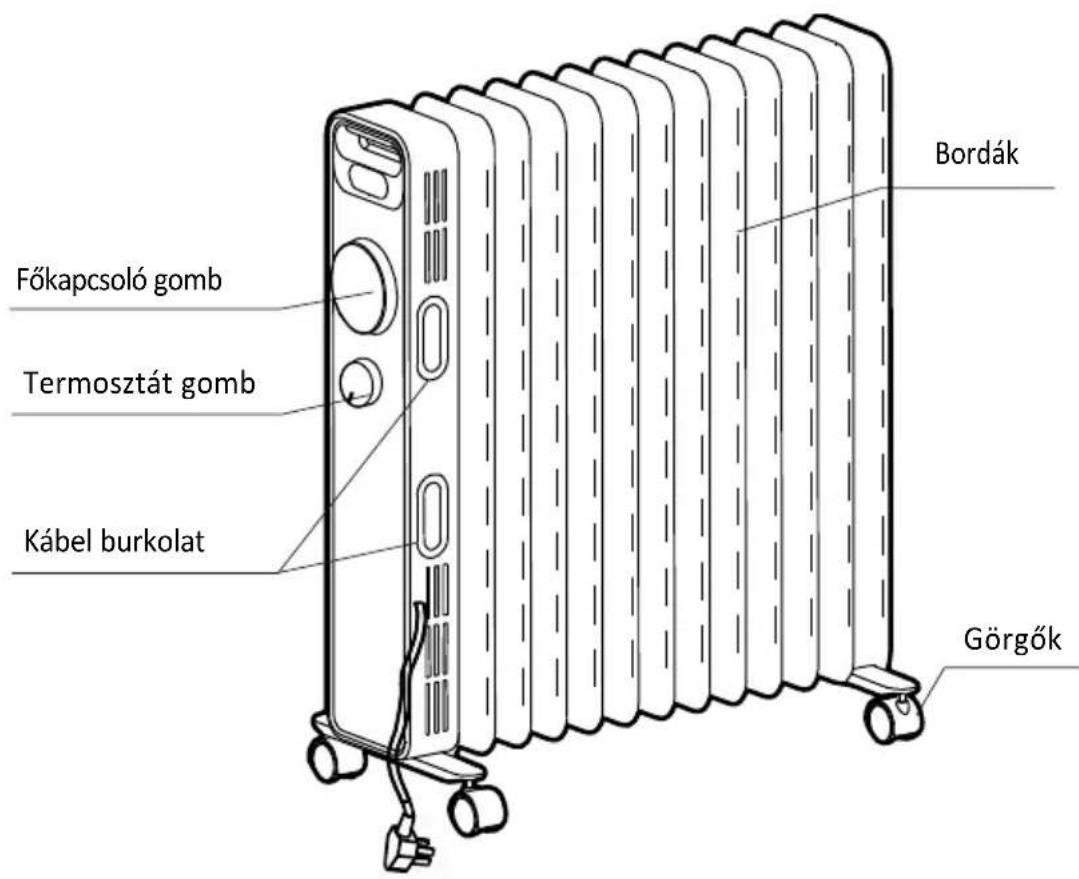

RÉSZ ÁBRA (OR2000M)

AZ OLAJRADIÁTOR HASZNÁLATA (OR2000M)

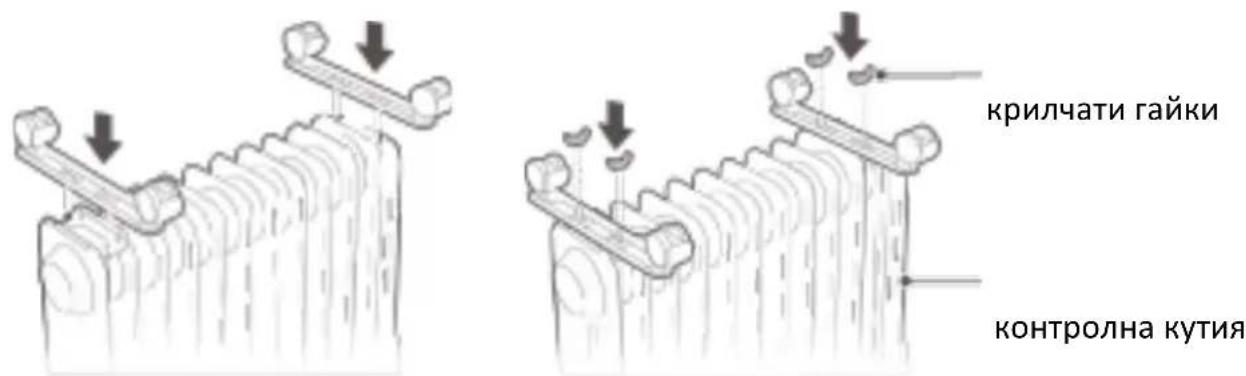

1. Fordítsa a fűtőtestet fejjel lefelé.

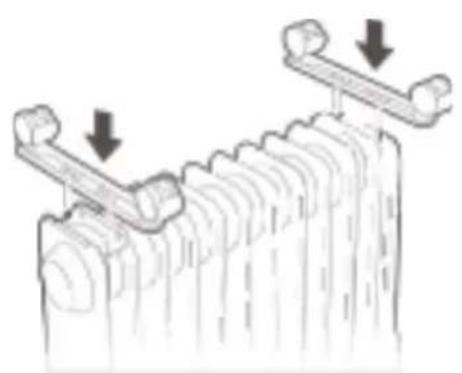

2. Az 1. ábrán látható módon igazítsa be a görgős szerelvény rögzítő furatát, és helyezze rá a radiátor borda végén lévő görgőbetét csavarjára. A másik görgős szerelvény a vezérlődoboz aljára szerelt csavarokhoz lesz igazítva.

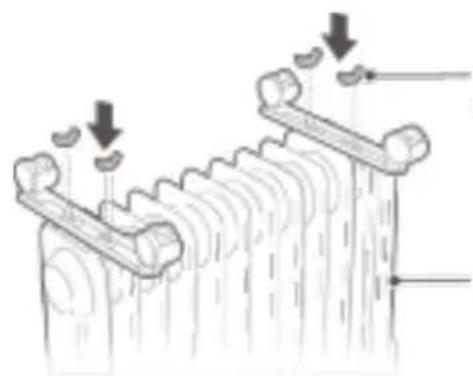

3. Amint a 2. ábrán is látható, a két görgős szerelvényt négy szárnyas csavarral kell rögzíteni. Rögzítse szorosan, majd tegye a fűtőtestet a helyére – csak helyezze a kerekeket a padlóra.

1. ábra

2. ábra

szárnyas csavar

vezérlődoboz

MŰKÖDÉSI ÚTMUTATÓ (OR2000M)

A működtetés megkezdése előtt

1. A tápkábel nem lehet sérült vagy törött. 2. Kérjük, ellenőrizze, hogy a hálózati aljzat névleges áramerőssége megfelel-e a fenti táblázatban feltüntetett követelményeknek, és hogy fel van-e szerelve biztonsági földelőberendezéssel; ellenkező esetben cserélje ki az aljzatot.

A készülék bekapcsolása és a teljesítmény megválasztása

1. Bekapcsolás

Illessze a villásdugót az aljzatba, fordítsa el a termosztát gombját az óramutató járásával megegyező irányba, a "+" jel állásba, majd kapcsolja be a főkapcsolót – a fűtés ekkor elkezd működni. 2. A teljesítmény megválasztása

Normál körülmények között a maximális teljesítményű „III” sebességfokozatot gyors fűtéshez használja. Ha a helyiség hőmérséklete eléri a megfelelő hőfokot, kérjük, válassza az alacsonyabb teljesítményű „II” vagy „I” fokozatot az energiafogyasztás csökkentése, illetve a helyiség túlmelegedésének elkerülése érdekében.

A készülék elő használatakor vagy a villásdugó aljzatba való újbóli beillesztésekor kérjük, ügyeljen arra, hogy ellenőrizze, hogy a dugó és az aljzat megfelelően vannak-e összeillesztve.

Illessze a villásdugót az aljzatba és kezdje meg a készülék használatát; körülbelül fél óra elteltével kapcsolja ki a készüléket és húzza ki a villásdugót. Ellenőrizze, hogy a villásdugó villái melegek-e - ha igen (50 °C felett), cserélje ki az aljzatot, mert a villásdugó elégése, illetve a rossz érintkezés következtében az aljzat túlmelegedése miatt tűz keletkezhet.

A hőmérséklet szabályozása

Használat közben, ha úgy érzi, hogy csökkenteni kell a helyiség hőmérsékletét, mivel az túl magas, akkor a következő beállítási módokat használhatja:

1. Állítsa a teljesítmény-kapcsolót "II"-es vagy "I"-es fokozatra.
2. Forgassa el a termosztát gombot visszafelé, az óramutató járásával ellentétes irányba, bizonyos szögben, ami azt jelzi, hogy a beállított hőmérséklet alacsonyabb, amikor a hőmérséklet jelzése közelebb van a "-" pozícióhoz.

Kikapcsolás

Fordítsa el a fokapcsolót a "0" jelzésre, majd húzza ki a hálózati csatlakozót.

A fűtőtest mozgatása

A fűtőtest mozgatásához először kapcsolja ki a készüléket, majd húzza ki a villásdugót az aljzatból és nyomja a készüléktestet valamely irányba, hogy az alatta lévő görgők forogjanak.

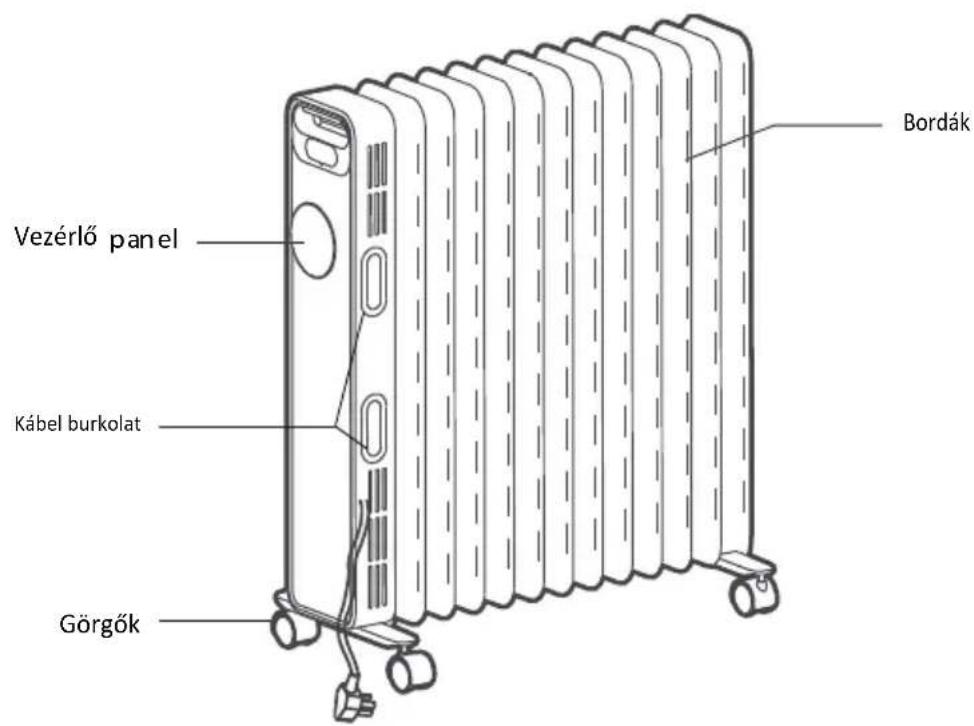

RÉSZ ÁBRA (OR2000E / OR2000EB)

AZ OLAJRADIÁTOR HASZNÁLATA (OR2000E / OR2000EB)

1. Fordítsa a fűtőtestet fejjel lefelé.

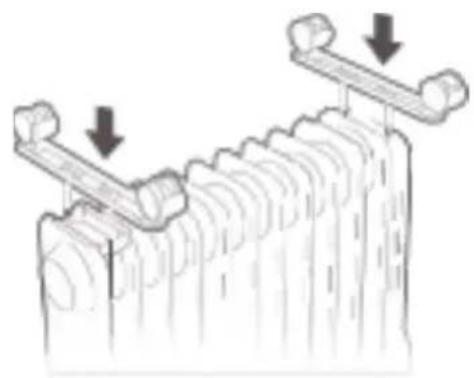

2. Az 1. ábrán látható módon igazítsa be a görgős szerelvény rögzítő furatát, és helyezze rá a radiátor borda végén lévő görgőbetét csavarjára. A másik görgős szerelvény a vezérlődoboz aljára szerelt csavarokhoz lesz igazítva.

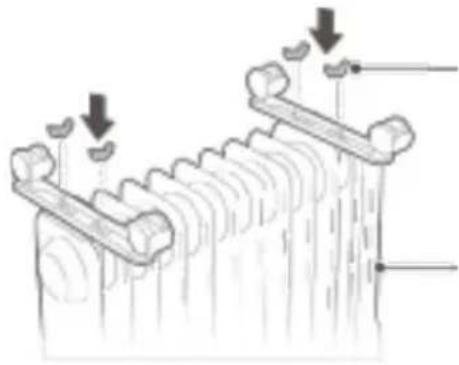

3. Amint a 2. ábrán is látható, a két görgős szerelvényt négy szárnyas csavarral kell rögzíteni. Rögzítse szorosan, majd tegye a fűtőtestet a helyére - csak helyezze a kerekeket a padlóra.

1. ábra

2. ábra

szárnyas csavarok

vezérlő doboz

MŰKÖDÉSI ÚTMUTATÓ (OR2000E / OR2000EB)

A működtetés megkezdése előtt

1. A tápkábel nem lehet sérült vagy törött.
2. Kérjük, ellenőrizze, hogy a hálózati aljzat névleges áramerőssége megfelel-e a fenti táblázatban feltüntetett követelményeknek, és hogy fel van-e szerelve biztonsági földelőberendezéssel; ellenkező esetben cserélje ki az aljzatot.

Működtetési utasítások

Működés/Készenlét: Illessze a villásdugót az alzatba, ekkor a hangjelzés hosszú ideig sípol. Nyomja meg a bekapcsoló gombot a "Fűtés" üzemmódba lépéshez, majd nyomja meg ismét a bekapcsoló gombot a "U" készenléti üzemmódba lépéshez.

Teljesítmény-fokozat kiválasztása: A fűtés megkezdéséhez nyomja meg a "≈" gombot, és válasszon egy teljesítmény-fokozatot a magas, közepes és alacsony opciók közül.

A hőmérséklet beállítása: Fűtés üzemmódban nyomja meg és tartsa benyomva a "+" vagy a

"-" gombot a hőmérséklet beállításához. Nyomja meg és tartsa benyomva a "+" vagy a "-" gombot a hőmérséklet gyors beállításához. A beállítás után 5 másodperccel - amennyiben más beállításra nem kerül sor - a készülék kilép a beállítás menüből.

A működés ütemezése: Készenléti üzemmódban érintse meg az időzítés gombot "U" a működés ütemezése képernyőre való belépéshez. Az ütemezési idő beállításához nyomja meg a "+" vagy a "-" gombot. Az ütemezési idő gyors beállításához nyomja meg és tartsa benyomva a "+" vagy a "-" gombot. Az ütemezés a készülék fűtés üzemmódba lépésére vonatkozik.

A készenlét ütemezése: Fűtés üzemmódban nyomja meg az időzítés gombot "U" a készenlét ütemezése képernyőre való belépéshez. Az ütemezési idő beállításához nyomja meg a "+" vagy a "-" gombot. Az ütemezés gyors beállításához nyomja meg és tartsa benyomva a "+" vagy a "-" gombot. Az ütemezés a készülék készenléti üzemmódba lépésére vonatkozik.

A: Az ütemezés időtartama 0 és 24 óra között lehet. A "+" vagy a "-" gomb minden egyes megnyomása 1 órával növeli vagy csökkenti az időt. Amikor a beállított érték 0 óra, nyomja meg a "+" gombot az idő 24 órára állításához. Amikor a beállított érték 24 óra, nyomja meg a "-" gombot az idő 0 órára állításához. Amikor a beállított idő 0 óra, az ütemezés törlésre kerül. Amikor a beállított érték nem 0 óra, az ütemezés megkezdődik. Állítsa be az időt, nyomja meg az időzítés gombot "①" vagy a "≈" gombot. Ha 5 másodpercen belül nem kerül sor más beállításra, a készülék kilép az ütemezés menüből.

B: Ha az ütemezési idő beállításra került, a készenléti üzemmódba lépéshez és az ütemezés törléséhez nyomja meg a bekapcsolás gombot "U".

C: Ha az ütemezés megkezdődött, a hátralévő idő ellenőrzéséhez és az ütemezési idő módosításához nyomja meg az időzítés gombot "D". Ha az ütemezés időtartama alatt a készülék leállításra kerül, vagy hőmérséklet szabályozással kerül bekapcsolásra, az

ütemezési idő mindig normál, leállási időtől mentes lesz. Áramszünet esetén az ütemezési idő törlésre kerül.

Memória funkció: A készülék az ismételt bekapcsoláskor a legutóbbi készenléti állapotba kapcsolás előtti beállításokkal fog működésbe lépni.

Biztonsági védelmi funkció: Ha a belső környezeti hőmérséklet készenléti vagy fűtés üzemmód mellett 50°C fölé emelkedik, minden kikapcsol, 10 hosszú sípolás lesz hallható, a digitális kijelzőn pedig az "FF" üzenet fog villogni 1 Hz-en, 75 másodpercig. Amíg a védelem aktív – akkor is, ha a környezeti hőmérséklet már kevesebb, mint 50°C –, a működés nem folytatható, csak az áramellátás ki- és bekapcsolását követően.

Kikapcsolás: Működés üzemmódban nyomja meg a be-/kikapcsolás gombot "U" a vezérlő panelen a készenléti üzemmódba lépéshez. Húzza ki a csatlakozó kábelt, várja meg, amíg a készülék lehűl, és helyezze el stabilan a fűtőtestet.

A készülék előhasználatakor vagy a villásdugó aljzatba való újbóli beillesztésekor kérjük, ügyeljen arra, hogy ellenőrizze, hogy a dugó és az aljzat megfelelően vannak-e összeillesztve.

Illessze a villásdugót az aljzatba, és kezdje meg a készülék használatát; körülbelül fél óra elteltével kapcsolja ki a készüléket, és húzza ki a villásdugót. Ellenőrizze, hogy a villásdugó villái melegek-e - ha igen (50 °C felett), cserélje ki az aljzatot a villásdugó izzása, illetve a rossz érintkezés következtében az aljzat túlmelegedése miatt bekövetkező tűz elkerülése érdekében.

vezérlő panel I

A TÁVIRÁNYÍTÓ HASZNÁLATA (OR2000E / OR2000EB)

A távirányító vezérlő egység funkcióinak utasításai alapvetően megegyeznek a készüléken található vezérlő panelével, és a távirányító nem tudja vezérelni a kombinációs gombot.

U	BE / KI
M	Üzemmód
+ " + "
- " - "
L	Időzítés

PARAMETER TABLE Model: OR2000M Type: NY2009 20M
ITEM VALUE UNIT
Rated Power 2000 W
Voltage Type 220-240 V
Nom. heat output 800 W

PARAMETER TABLE Model: OR2000E Type: NY2009 20MR
ITEM VALUE UNIT
Rated Power 2000 W
Voltage Type 220-240 V
Nom. heat output 800 W

TISZTÍTÁS ÉS KARBANTARTÁS

1. Az elektromos fűtőtestet rendszeresen tisztítani szükséges, és le kell törölni a port a bordák felületéről, mivel ez befolyásolhatja a hősugárzás hatékonyságát.
2. Kapcsolja ki az áramellátást, és hagyja lehűlni a radiátort, majd törölje le a port egy puha, nedves ruhával. Ne használjon tisztítószereket vagy súrolószereket.
3. A bordák felületét ne kaparja éles, kemény tárgyakkal, elkerülendő, hogy a festékréteg sérülése következtében a felületek rozsdásodni kezdjenek.

Környezetvédelem

A készüléket hasznos élettartama elteltével ne kezelje hagyományos háztartási hulladékként, hanem egy hivatalos újrahasznosító pontban adja le. Ezáltal hozzájárulhat környezetünk megőrzéséhez.

Garancia és szerviz

További információkért vagy probléma esetén forduljon az országában működő Gorenje ügyfélszolgálathoz (ezek telefonszáma megtalálható a nemzetközi garancialevélen). Amennyiben az Ön országában nem működik ilyen ügyfélszolgálat, forduljon a helyi Gorenje márkakereskedőhöz vagy a Gorenje kis háztartási készülékek osztályához.

Kizárólag személyes használatra!

A GORENJE SOK ÖRÖMET KÍVÁN ÖNNEK A KÉSZÜLÉK HASZNÁLATA SORÁN!

A környezeti hőmérséklet szabályozása nem használható tárolóeszközként környezet, tárgyak, állatok és növények számára. Ez a radiátor meghatározott mennyiségű közegolajjal van feltöltve. A javításokat, az olajtartály kinyitását csak a gyártó vagy annak szervize végezheti, akivel fel kell venni a kapcsolatot, ha olajszivárgás van. Amikor a készüléket kiselejtezi, tartsa be az olaj ártalmatlanítására vonatkozó előírásokat. // 10. Ez a készülék nem képes pontos környezeti hőmérséklet-szabályozásra, ezért nem használható tárolóeszközként környezet, tárgyak, állatok és növények számára. // A készülék kizárólag háztartási használatra készült.

Tűzveszély áll fenn, ha a radiátort letakarják, vagy függönyök vagy más éghető anyagok közelébe helyezik. // Ennek a terméknek egyes részei felforrósodhatnak, és égési sérülést okozhatnak. Különös figyelmet kell fordítani, ha gyermekek vagy sérülékeny személyek közelében van.

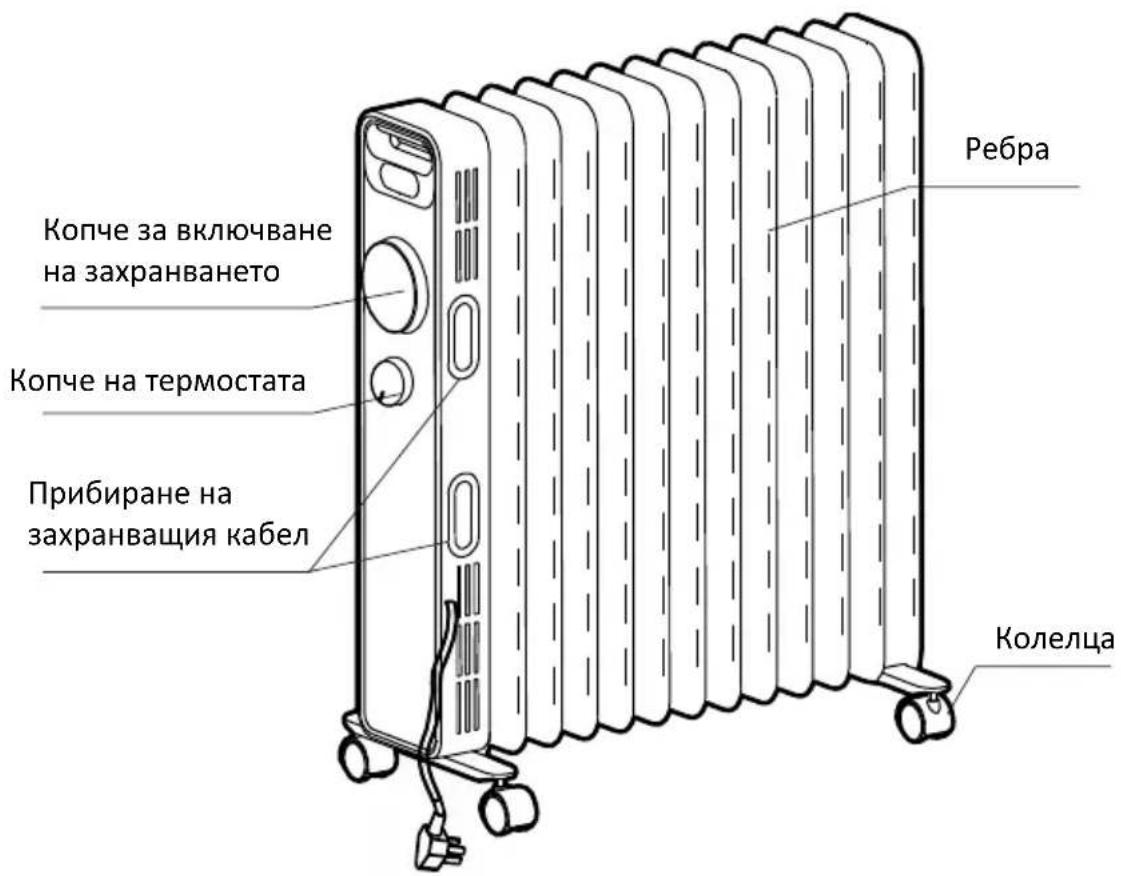

A KÉSZÜLÉK LEÍRÁSA (OR2000M)

A KÉSZÜLÉK HASZNÁLATA (OR2000M)

1. Helyezze a radiátort a felső részére. 2. Az 1. ábrán látható módon szerelje fel a tartókonzolt a kerékpárhoz, és rögzítse a csavarokat a kerékpár tartójához a radiátor alsó bordájához. A kerékpár másik tartója a vezérlődoboz alsó részén lévő csavarokhoz illeszkedik. 3. A 2. ábrán látható módon a két tartókonzolt a kerekekkel négy kereszthornyos anyával rögzítse. Szerelje fel biztonságosan, majd helyezze a radiátort a helyére – egyszerűen tegye a kerekeket a talajra.

1. ábra 2. ábra

MŰKÖDÉSI UTASÍTÁSOK (OR2000M)

Használat előtt

1. A tápkábel nem lehet sérült vagy megtört.
2. Győződjön meg arról, hogy a védőérintkező névleges feszültsége megfelel a fenti táblázatban megadott követelményeknek, és hogy a készülék földelőcsatlakozóval van ellátva; ellenkező esetben cserélje ki az érintkezőt.
