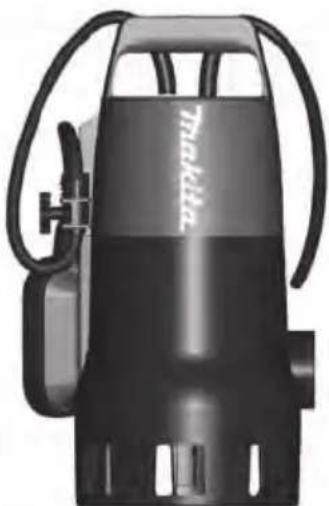

PF1110 - Vízszivattyú MAKITA - Ingyenes használati útmutató

Márka	Makita
Modell	PF1110
Termék típusa	Merülő szivattyú
Használat	Vízelvezetés (tiszta vagy enyhén szennyezett víz) / Vortex (szuszpendált anyagokat tartalmazó zsíros víz)
Tápfeszültség	230 V ~
Frekvencia	50 Hz
Felvett teljesítmény	1100 W
Motor fordulatszáma	2800 ford./perc
Névleges áram	4,8 A
Motor szigetelési osztálya	B
Védettségi fokozat	IP X8
Kondenzátor	16 μF
Max. szállítási magasság	10 m
Max. áramlás	250 L/perc
Folyadék max. hőmérséklete	35 °C
Max. merülési mélység	5 m
Tömeg	5,9 kg
Szükséges elektromos védelem	30 mA-es differenciálkapcsoló, földelt csatlakozóaljzat
Hosszabbítókábel min. keresztmetszete	1 mm² (H07 RNF típus)
Tilos szivattyúzni	Gyúlékony, éghető, robbanásveszélyes folyadékok, szennyvíz, homokos víz
Karbantartás	Használat utáni tisztítás, úszókapcsoló ellenőrzése 3 havonta, fagyvédelem
Akna minimális méretei	40 x 40 x 50 cm

Gyakran ismételt kérdések - PF1110 MAKITA

Milyen folyadékokat szivattyúzhatok a Makita PF1110-zel?

A szivattyú tiszta vagy enyhén szennyezett víz (vízelvezetés) és szuszpendált anyagokat tartalmazó zsíros víz (vortex) szivattyúzására készült. Nem használható gyúlékony, éghető, robbanásveszélyes folyadékokhoz, szennyvízhez vagy homokos vízhez.

Hogyan kell helyesen telepíteni a szivattyút?

A szivattyút dugja be a vízbe, mielőtt csatlakoztatná. Fix telepítéshez használjon fix vagy hajlékony csővezetéket. Győződjön meg arról, hogy a szivattyú soha ne legyen felfüggesztve a nyomócsőnél, és hogy a talaj fölé legyen helyezve, hogy elkerülje az iszap beszívását. Az akna mérete legalább 40x40x50 cm legyen, hogy az úszókapcsoló szabadon mozoghasson.

Melyek a legfontosabb biztonsági óvintézkedések?

Használjon 30 mA-es differenciálkapcsolót és földelt csatlakozóaljzatot. Ne hagyjon személyeket a vízben működés közben. Minden ellenőrzés előtt húzza ki a szivattyút. A tápkábel cseréjét csak hivatalos szerviz végezheti.

Mit tegyek, ha a motor nem indul be?

Ellenőrizze az elektromos tápellátást és az úszókapcsolót. Győződjön meg arról, hogy a védőkapcsoló nem oldott ki. Ha a probléma továbbra is fennáll, nézze meg a hibaelhárítási táblázatot a használati útmutatóban.

Hogyan kell karbantartani a PF1110 szivattyút?

Minden használat után tisztítsa meg a szivattyút tiszta vízzel a lerakódások eltávolítása érdekében. 3 havonta ellenőrizze az úszókapcsolót és tisztítsa meg édesvízzel. Védje a szivattyút a fagy ellen. Fix telepítés esetén 3 havonta ellenőrizze az úszókapcsolót.

Mi a maximális szállítási magasság?

A maximális szállítási magasság 10 méter. Az áramlási sebesség a magassággal csökken.

Használhatok elektromos hosszabbítót?

Igen, legalább 1 mm² keresztmetszetű, H07 RNF típusú kábellel, amely megfelel a DIN 57282 vagy DIN 57245 szabványoknak.

Hogyan védjem a szivattyút télen?

Védje a szivattyút a fagy ellen ürítéssel és fagymentes helyen való tárolással. Ne hagyjon vizet megfagyni a belsejében.

Mit tegyek, ha az áramlás elégtelen?

Ellenőrizze, hogy a szívónyílás nincs-e elzáródva, a visszacsapó szelep működik-e, és a nyomócső nincs-e meghajlítva vagy eltömődve. Tisztítsa meg a szivattyútestet és a szívórácsot is.

Hol találok alkatrészeket?

Kizárólag eredeti Makita alkatrészeket használjon. Javítás vagy csere esetén vegye fel a kapcsolatot a hivatalos szervizzel.

HASZNÁLATI ÚTMUTATÓ PF1110 MAKITA

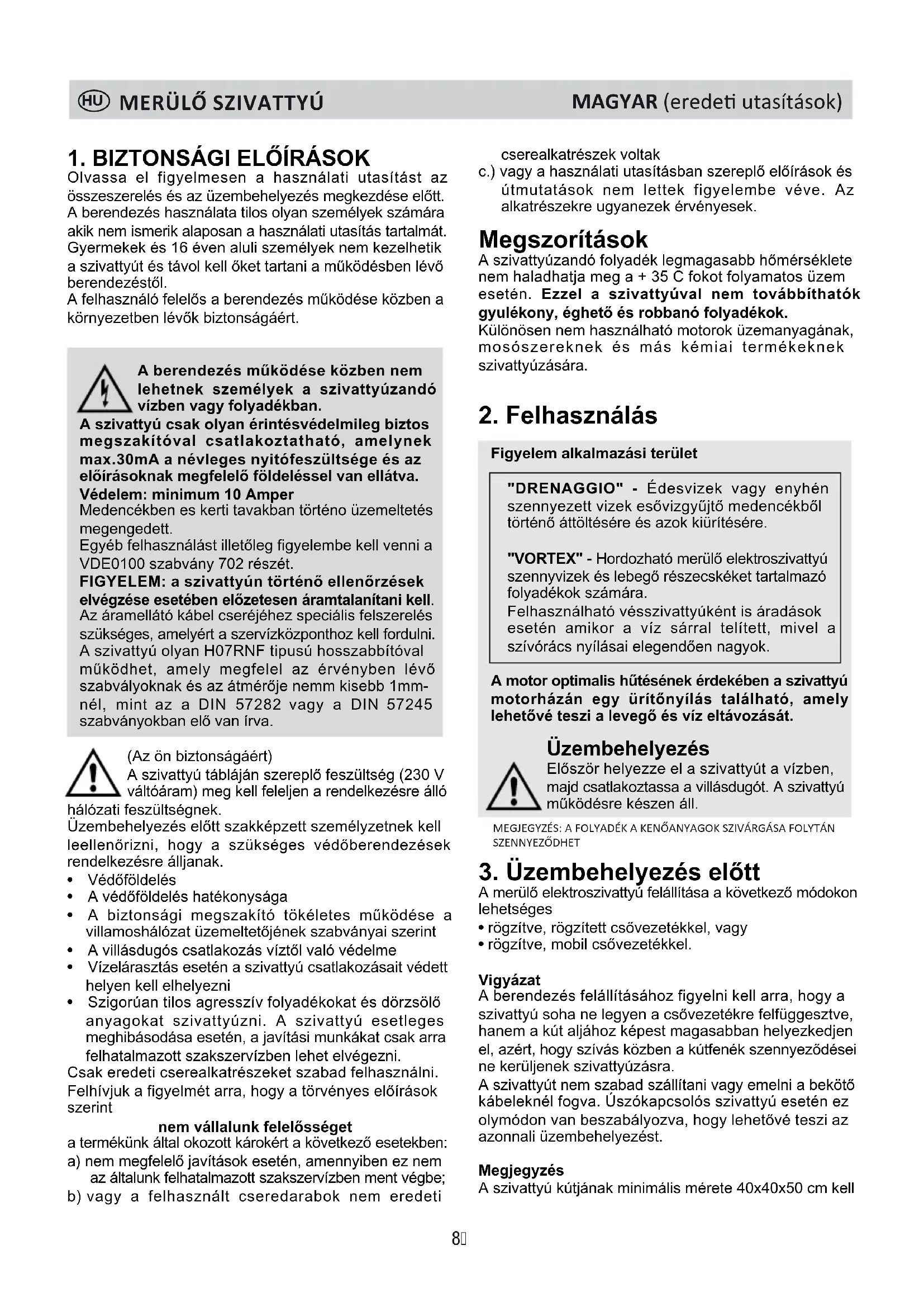

HU HASZNÁLATI UTASÍTÁS

SK NÁVOD NA OBSLUHU

CS NÁVOD K OBSLUZE

HR UPUTE ZA UPOTREBU

SLO NAVODILA ZA UPORABO

⑤٢٠١ مُلَّي مُلَّي مُلَّي مُلَّي مُلَّي مُلَّي مُلَّي مُلَّي مُلَّي مُلَّي مُلَّي مُلَّي مُلَّي مُلَّي مُلَّي مُلَّي مُلَّي مُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِقْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُلِكْمُالْمَالْمَالْمَالْمَالْمَالْمَالْمَالْمَالْمَالْمَالْمَالْمَالْمَالْمَالْمَالْمَالْمَالْمَالْمَالْمَالْمَالْمَالْمَالْمَالْمَالْمَا

Inakita®

UK CA CE EAC

Olvassa el figyelmesen a használati utasítást az összeszerelés és az üzembehelyezés megkezdése előtt. A berendezés használata tilos olyan személyek számára akik nem ismerik alaposan a használati utasítás tartalmát. Gyermekek és 16 éven aluli személyek nem kezelhetik a szivattyút és távol kell őket tartani a működésben lévő berendezéstől.

A felhasználó felelős a berendezés működése közben a környezetben lévők biztonságáért.

A berendezés működése közben nem lehetnek személyek a szivattyúzandó vízben vagy folyadékban.

A szivattyú csak olyan érintésvédelmileg biztos megszakítóval csatlakoztatható, amelynek max.30mA a névleges nyitófeszültsége és az előírásoknak megfelelő földeléssel van ellátva.

Védelem: minimum 10 Amper

Medencékben es kerti tavakban történo üzemeltetés megengedett.

Egyéb felhasználást illetőleg figyelembe kell venni a VDE0100 szabvány 702 részét.

FIGYELEM: a szivattyún történő ellenőrzések elvégzése esetében előzetesen áramtalanítani kell.

Az áramellátó kábel cseréjéhez speciális felszerelés szükséges, amelyért a szervízközponthoz kell fordulni. A szivattyú olyan H07RNF tipusú hosszabbítóval működhet, amely megfelel az érvényben lévő szabvályoknak és az átmérője nemm kisebb 1mm-nél, mint az a DIN 57282 vagy a DIN 57245 szabványokban elő van írva.

(Az ön biztonságáért)

A szivattyú tábláján szereplő feszültség (230 V váltóáram) meg kell feleljen a rendelkezésre álló

hálózati feszültségnek.

Üzembehelyezés előtt szakképzett személyzetnek kell leellenőrizni, hogy a szükséges védőberendezések rendelkezésre álljanak.

• Védőföldelés
• A védőföldelés hatékonysága
- A biztonsági megszakító tökéletes működése a villamoshálózat üzemeltetőjének szabványai szerint
• A villásdugós csatlakozás víztől való védelme
- Vízelárasztás esetén a szivattyú csatlakozásait védett helyen kell elhelyezni
- Szigorúan tilos agresszív folyadékokat és dörzsölő anyagokat szivattyúzni. A szivattyú esetleges meghibásodása esetén, a javítási munkákat csak arra felhatalmazott szakszervízben lehet elvégezni.

Csak eredeti cserealkatrészeket szabad felhasználni. Felhívjuk a figyelmét arra, hogy a törvényes előírások szerint

nem vállalunk felelősséget

a termékünk által okozott károkért a következő esetekben:

a) nem megfelelő javítások esetén, amennyiben ez nem az általunk felhatalmazott szakszervízben ment végbe;
b) vagy a felhasznált cseredarabok nem eredeti

cserealkatrészek voltak

c.) vagy a használati utasításban szereplő előírások és útmutatások nem lettek figyelembe véve. Az alkatrészekre ugyanezek érvényesek.

Megszorítások

A szivattyúzandó folyadék legmagasabb hömérséklete nem haladhatja meg a + 35 C fokot folyamatos üzem esetén. Ezzel a szivattyúval nem továbbíthatók gyulékony, éghető és robbanó folyadékok.

Különösen nem használható motorok üzemanyagának, mosószereknek és más kémiai termékeknek szivattyúzására.

2. Felhasználás

Figyelem alkalmazási terület

"DRENAGGIO" - Édesvizek vagy enyhén szennyezett vizek esővizgyűjtő medencékből történő áttöltésére és azok kiúrítésére.

"VORTEX" - Hordozható merülő elektroszivattyú szennyvizek és lebegő részecskéket tartalmazó folyadékok számára.

Felhasználható vésszivattyúként is áradások esetén amikor a víz sárral telített, mivel a szívórács nyílásai elegendően nagyok.

A motor optimalis hütésének érdekében a szivattyú motorházán egy ürítőnyílás található, amely lehetővé teszi a levegő és víz eltávozását.

Üzembehelyezés

Először helyezze el a szivattyút a vízben, majd csatlakoztassa a villásdugót. A szivattyú működésre készen áll.

MEGJEGYZÉS: A FOLYADÉK A KENŐANYAGOK SZIVÁRGÁSA FOLYTÁN SZENNYEZŐDHET

3. Üzembehelyezés előtt

A merülő elektroszivattyű felállítása a következő módokon lehetséges

- rögzítve, rögzített csővezetékkel, vagy

- rögzítve, mobil csővezetékkel.

Vigyázat

A berendezés felállításához figyelni kell arra, hogy a szivattyú soha ne legyen a csővezetékre felfüggesztve, hanem a kút aljához képest magasabban helyezkedjen el, azért, hogy szívás közben a kútfenék szennyeződései ne kerüljenek szivattyúzásra.

A szivattyút nem szabad szállítani vagy emelni a bekötő kábeleknél fogva. Úszókapcsolós szivattyú esetén ez olymódon van beszabályozva, hogy lehetővé teszi az azonnali üzembehelyezést.

Megjegyzés

A szivattyú kútjának minimális mérete 40x40x50 cm kell

hogy legyen, azért hogy az úszókapcsoló szabadon mozoghasson. Alkalmazhatók olyan előregyártott beton kútelemek is, amelyek belső átmérője minimum 40 cm.

4. Karbantartási előírások

A merülő elektroszivattyú egy olyan minőségi termék amely szigorú ellenőrzésnek van alávatve és minimális karbantartást igényel.

A berendezés hosszú élettartamának és folyamatos működésének érdekében mindenesetre szükséges az állandó ápolás és a rendszeres ellenőrzések elvégzése.

• Minden karbantartási művelet előtt meg kell szakítani az áramellátást.
• A rögzített felszerelés esetén ajánlatos az úszókapcsoló háromhavonkénti ellenőrzése.
• Mobil felszerelés esetén a szivattyút minden használat után tiszta vízzel meg kell tisztítani.
• Vízsugárral kell eltávolítani minden szálas vagy üledékes szennyeződést, melyek esetleg a szivattyúházon leülepedhetnek.
• A szivattyúházon megjelenő túlzott mértékű üledék esetén le kell szerelni a beszívó rácsot a csavarok kicsavarásával. Le kell mosni a szivattyútestet és

szabályszerűen visszaszerelni a rácsot.

• Minden 3 hónapban el kell távolítani a sarat a kút fenekéről és oldaláról.
• El kell távolítani az üledéket az úszókapcsolóról édesvizes lemosással.
  • A szivattyút a fagytól óvni kell.

FIGYELEM

"DRENAGGIO"

Különleges előírások:

A szivattyú nem alkalmas szennyvizek és homokos vizek szívására.

A szivattyút szárazon üzemeltetni nem szabad.

A gyártó garanciája nem terjed ki a szárazon történő üzemeltetésből eredő meghibásodásokra.

"VORTEX"

A szivattyút szárazon üzemeltetni nem szabad.

A gyártó garanciája nem terjed ki a szárazon történő üzemeltetésböl eredő meghibásodásokra.

Hibameghatározási táblázat

HIBA
A motor nem működik
A motor működik, a szivattyú nem szív
Nem elegendő a hozam
Ismételt kikapcsolódások a védömegszakító közbelépése által
OKOK
Nincs hálózati feszültség, az úszó kapcsoló nem kapcsol be				●
A védöberendezés meghibásodása				●
Motorvédelem megszakadt, a szivattyú erőlködik/megakadt	●			●
A szárazon működés motorvédelem megszakadt, a szivattyú erőlködik/megakadt				●
A szivattyú meghibásodott	●			●
A szívónyílás eltömődött		●	●
Visszafolyásgátló szelep meghibásodott vagy a csővezeték meg van törve		●	●
Csővezeték eltömődött		●	●
Idegen testek a szivattyúban, a szivattyúkerék megakadt	●	●	●
A szivattyú szárazon működik		●	●

Amennyiben a hibaelhárítás nem lehetséges, kérjük forduljon a szakszervízükhöz.

A szállítás közbeni károk elkerülése érdekében kérjük a szállítást az EREDETI csomagolásban elvégezni.

Műszaki adatok

Modell		PF0410	PF1010 PF	F0610 PF	110
Feszültség	V 230 23	0 230 230
Frekvencia	Hz 50 50	50 50
Bemeneti teljesítményfogyasztás (PI)	W 400 1	00 550 1	00
Motor sebesség (rpm)	perc-1 280	0 2800 28	00 2800
Névleges áramerősség	A 1.8 4.8	2.5 4.8
Motor szigetelési osztály	CI B B B	B
Motor védelem	IP X8 X8	X8 X8
Kondenzátor	μF 6 16 8	16
Maximum fej (H max)	m	5 10 7	10
Maximum kapacitás (Q max.)	l/perc 140	240 180 2	50
Folyadék hőmérséklet (H20 max.)	°C 35 35	35 35
Merülési mélység ( W. )	m	5	5	5	5
Súly	kg	3.3 5.3	4.6 5.9

Inakita®

Makita Jan-Baptist Vinkstraat 2,3070, Belgium

TYPE XXXX

n. xxxx min ^-1

Q max. xxx - I/min - IP xx - H max. xxx m

P1 xxxW - xxxV xxHz. - xxA - xμF

cl. xx H_2O max xx °C

Az elektromos és elektronikus felszerelések hulladék kezeléséről szóló Európai Rendelkezésnek megfelelő elektromos és elektronikus felszerelések elszállítására vonatkozó információ

Figyelem: ne selejtezze le a terméket a hagyományos szeméttárolóba.

A használt elektromos és elektronikus felszereléseket külön kell kezelni, a szóban forgó termékekre vonatkozó rendelkezések által előírt kezelésnek, visszanyerésnek és újra feldolgozásnak megfelelően.

A Tagországokban alkalmazott rendelkezések értelmében, az EU-ban élő privát felhasználók az elektromos és elektronikus berendezéseket ingyenesen kijelölt gyújtőközpontokba szállíthatják.

Ha nehézségei vannak a helyi engedélyezett gyűjtőközpont felkeresésénél, akkor keresse fel a viszonteladót, akitől a terméket vásárolta.

A nemzeti rendelkezések szankciókkal büntetik azokat, akik jogtalanul helyeznek el vagy selejteznek le elektromos vagy elektronikus berendezéseket.
