Marke	Makita
Modell	PF1110
Produkttyp	Tauchwasserpumpe
Verwendung	Entwässerung (klares oder leicht verschmutztes Wasser) / Vortex (fettiges Wasser mit Schwebstoffen)
Versorgungsspannung	230 V ~
Frequenz	50 Hz
Leistungsaufnahme	1100 W
Motordrehzahl	2800 U/min
Nennstrom	4,8 A
Motorschutzklasse	B
Schutzart	IP X8
Kondensator	16 μF
Max. Förderhöhe	10 m
Max. Durchfluss	250 L/min
Max. Flüssigkeitstemperatur	35 °C
Max. Eintauchtiefe	5 m
Gewicht	5,9 kg
Erforderlicher elektrischer Schutz	Fehlerstromschutzschalter 30 mA, Schutzkontaktsteckdose
Mindestquerschnitt Verlängerungskabel	1 mm² (Typ H07 RNF)
Verbotene Förderstoffe	Entzündliche, brennbare, explosive Flüssigkeiten, Abwasser, sandhaltiges Wasser
Wartung	Reinigung nach jedem Gebrauch, Schwimmerschalter alle 3 Monate prüfen, Frostschutz
Mindestabmessungen des Schachts	40 x 40 x 50 cm

Häufig gestellte Fragen - PF1110 MAKITA

Welche Flüssigkeiten kann ich mit der Makita PF1110 pumpen?

Die Pumpe ist für das Pumpen von Süßwasser oder leicht verschmutztem Wasser (Entwässerung) und fettigem Wasser mit Schwebstoffen (Vortex) ausgelegt. Sie darf nicht für entzündliche, brennbare, explosive Flüssigkeiten, Abwasser oder sandhaltiges Wasser verwendet werden.

Wie installiere ich die Pumpe korrekt?

Setzen Sie die Pumpe vor dem Anschließen ins Wasser. Für eine feste Installation verwenden Sie eine feste oder flexible Rohrleitung. Stellen Sie sicher, dass die Pumpe niemals am Druckschlauch hängt und höher als der Boden positioniert ist, um das Ansaugen von Schlamm zu vermeiden. Der Schacht muss mindestens 40x40x50 cm groß sein, um die freie Bewegung des Schwimmerschalters zu ermöglichen.

Welche grundlegenden Sicherheitsvorkehrungen sind zu beachten?

Verwenden Sie einen Fehlerstromschutzschalter von 30 mA und eine Schutzkontaktsteckdose. Lassen Sie während des Betriebs keine Personen im Wasser. Ziehen Sie vor jeder Überprüfung immer den Netzstecker. Der Austausch des Netzkabels darf nur durch autorisierten Kundendienst erfolgen.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie die Stromversorgung und den Schwimmerschalter. Stellen Sie sicher, dass der Schutzschalter nicht ausgelöst hat. Wenn das Problem weiterhin besteht, konsultieren Sie die Fehlertabelle in der Bedienungsanleitung.

Wie warte ich die Pumpe PF1110?

Nach jedem Gebrauch die Pumpe mit klarem Wasser reinigen, um Ablagerungen zu entfernen. Alle 3 Monate den Schwimmerschalter prüfen und mit Süßwasser reinigen. Schützen Sie die Pumpe vor Frost. Bei fester Installation den Schwimmerschalter alle 3 Monate kontrollieren.

Was ist die maximale Förderhöhe?

Die maximale Förderhöhe beträgt 10 Meter. Die Durchflussmenge nimmt mit der Höhe ab.

Kann ich ein Verlängerungskabel verwenden?

Ja, mit einem Kabel vom Typ H07 RNF mit einem Mindestquerschnitt von 1 mm², entsprechend den Normen DIN 57282 oder DIN 57245.

Wie schütze ich die Pumpe im Winter?

Schützen Sie die Pumpe vor Frost, indem Sie sie entleeren und an einem frostfreien Ort lagern. Lassen Sie kein Wasser im Inneren gefrieren.

Was tun, wenn die Durchflussmenge zu gering ist?

Überprüfen Sie, ob die Ansaugöffnung verstopft ist, ob das Rückschlagventil funktioniert und ob der Druckschlauch geknickt oder verstopft ist. Reinigen Sie auch das Pumpengehäuse und das Ansauggitter.

Wo finde ich Ersatzteile?

Verwenden Sie ausschließlich Original-Makita-Ersatzteile. Wenden Sie sich für Reparaturen oder Austausch an den autorisierten Kundendienst.

BEDIENUNGSANLEITUNG PF1110 MAKITA

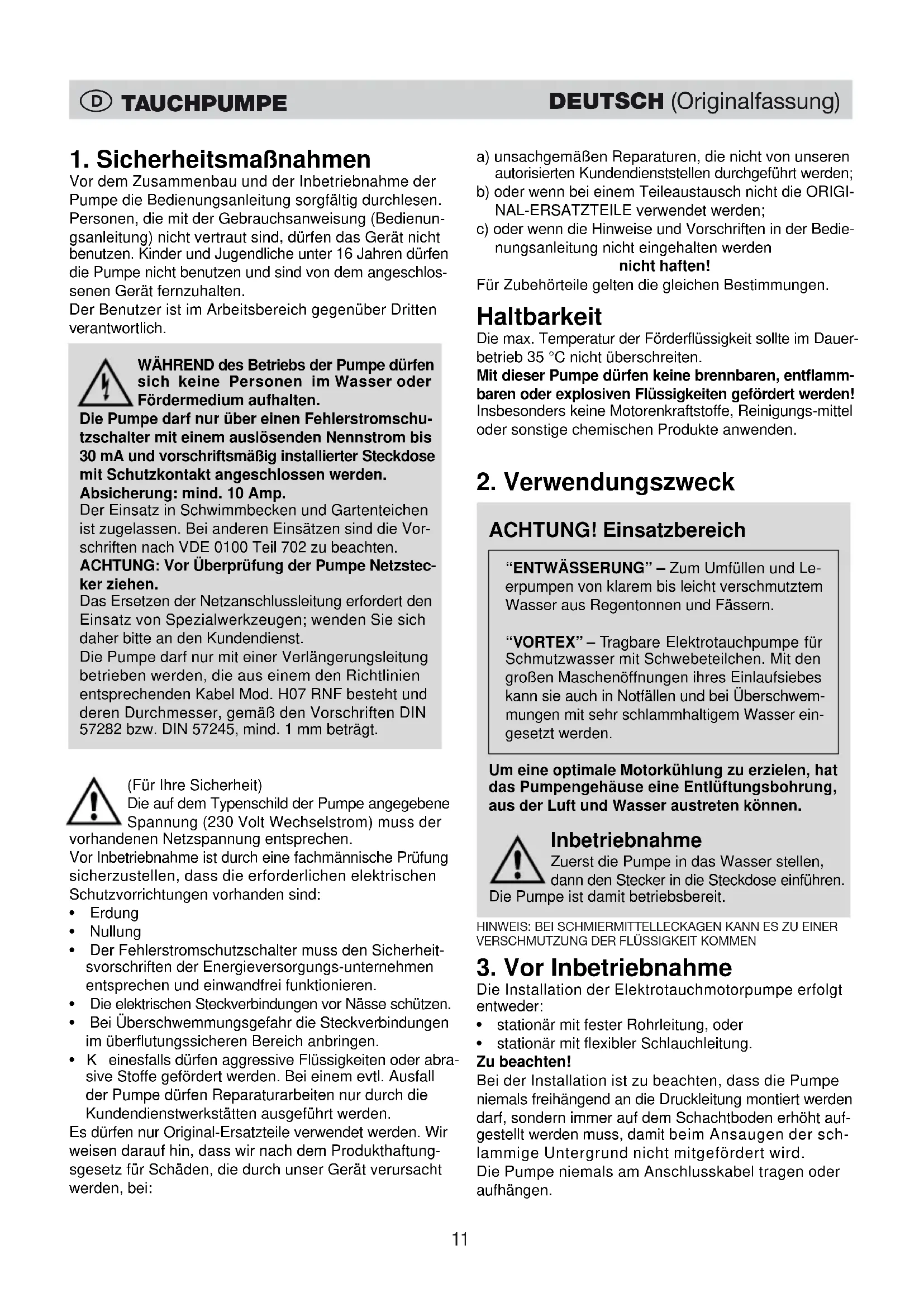

D BEDIENUNGSANLEITUNG

1. Sicherheitsmaßnahmen

Vor dem Zusammenbau und der Inbetriebnahme der Pumpe die Bedienungsanleitung sorgfältig durchlesen. Personen, die mit der Gebrauchsanweisung (Bedienungsanleitung) nicht vertraut sind, dürfen das Gerät nicht benutzen. Kinder und Jugendliche unter 16 Jahren dürfen die Pumpe nicht benutzen und sind von dem angeschlossenen Gerät fernzuhalten.

Der Benutzer ist im Arbeitsbereich gegenüber Dritten verantwortlich.

WÄHREND des Betriebs der Pumpe dürfen sich keine Personen im Wasser oder Fördermedium aufhalten.

Die Pumpe darf nur über einen Fehlerstromschutzschalter mit einem auslösenden Nennstrom bis 30 mA und vorschriftsmäßig installierter Steckdose mit Schutzkontakt angeschlossen werden.

Absicherung: mind. 10 Amp.

Der Einsatz in Schwimmbecken und Gartenteichen ist zugelassen. Bei anderen Einsätzen sind die Vorschriften nach VDE 0100 Teil 702 zu beachten.

ACHTUNG: Vor Überprüfung der Pumpe Netzstecker ziehen.

Das Ersetzen der Netzanschlussleitung erfordert den Einsatz von Spezialwerkzeugen; wenden Sie sich daher bitte an den Kundendienst.

Die Pumpe darf nur mit einer Verlängerungsleitung betrieben werden, die aus einem den Richtlinien entsprechenden Kabel Mod. H07 RNF besteht und deren Durchmesser, gemäß den Vorschriften DIN 57282 bzw. DIN 57245, mind. 1 mm beträgt.

(Für Ihre Sicherheit)

Die auf dem Typenschild der Pumpe angegebene Spannung (230 Volt Wechselstrom) muss der

vorhandenen Netzspannung entsprechen.

Vor Inbetriebnahme ist durch eine fachmännische Prüfung sicherzustellen, dass die erforderlichen elektrischen Schutzvorrichtungen vorhanden sind:

• Erdung
• Nullung
• Der Fehlerstromschutzschalter muss den Sicherheitsvorschriften der Energieversorgungsunternehmen entsprechen und einwandfrei funktionieren.
  • Die elektrischen Steckverbindungen vor Nässe schützen.
• Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen.
• K einesfalls dürfen aggressive Flüssigkeiten oder abrasive Stoffe gefördert werden. Bei einem evtl. Ausfall der Pumpe dürfen Reparaturarbeiten nur durch die Kundendienstwerkstätten ausgeführt werden.

Es dürfen nur Original-Ersatzteile verwendet werden. Wir weisen darauf hin, dass wir nach dem Produkthaftungsgesetz für Schäden, die durch unser Gerät verursacht werden, bei:

a) unsachgemäßen Reparaturen, die nicht von unseren autorisierten Kundendienststellen durchgeführt werden;
b) oder wenn bei einem Teileaustausch nicht die ORIGINAL-ERSATZTEILE verwendet werden;
c) oder wenn die Hinweise und Vorschriften in der Bedienungsanleitung nicht eingehalten werden

nicht haften!

Für Zubehörteile gelten die gleichen Bestimmungen.

Haltbarkeit

Die max. Temperatur der Förderflüssigkeit sollte im Dauerbetrieb 35 °C nicht überschreiten.

Mit dieser Pumpe dürfen keine brennbaren, entflammbaren oder explosiven Flüssigkeiten gefördert werden! Insbesonders keine Motorenkraftstoffe, Reinigungs-mittel oder sonstige chemischen Produkte anwenden.

2. Verwendungszweck

ACHTUNG! Einsatzbereich

"ENTWÄSSERUNG" – Zum Umfüllen und Leerpumpen von klarem bis leicht verschmutztem Wasser aus Regentonnen und Fässern.

"VORTEX" – Tragbare Elektrotauchpumpe für Schmutzwasser mit Schwebeteilchen. Mit den großen Maschenöffnungen ihres Einlaufsiebes kann sie auch in Notfällen und bei Überschwemmungen mit sehr schlammhaltigem Wasser eingesetzt werden.

Um eine optimale Motorkühlung zu erzielen, hat das Pumpengehäuse eine Entlüftungsbohrung, aus der Luft und Wasser austreten können.

Inbetriebnahme

Zuerst die Pumpe in das Wasser stellen, dann den Stecker in die Steckdose einführen.

Die Pumpe ist damit betriebsbereit.

HINWEIS: BEI SCHMIERMITTELLECKAGEN KANN ES ZU EINER VERSCHMUTZUNG DER FLÜSSIGKEIT KOMMEN

3. Vor Inbetriebnahme

Die Installation der Elektrotauchmotorpumpe erfolgt entweder:

• stationär mit fester Rohrleitung, oder
• stationär mit flexibler Schlauchleitung.

Zu beachten!

Bei der Installation ist zu beachten, dass die Pumpe niemals freihängend an die Druckleitung montiert werden darf, sondern immer auf dem Schachtboden erhöht aufgestellt werden muss, damit beim Ansaugen der schlammige Untergrund nicht mitgefördert wird.

Die Pumpe niemals am Anschlusskabel tragen oder aufhängen.

Bei Pumpen mit Schwimmschalter ist dieser so eingestellt, dass die Pumpe sofortig in Betrieb genommen werden kann.

Hinweis

Der Pumpenschacht sollte mindestens Abmessungen von 40x40x50 cm haben, damit sich der Schwimmschalter frei bewegen kann. Es können auch fabrikfertige runde Betonschächte mit einem Innendurchmesser von ca. 40 cm verwendet werden.

4. Pflegehinweise

Die Elektrotauchpumpe ist ein wartungsfreies und bewährtes Qualitätserzeugnis, das strengen Endkontrollen unterworfen wird.

Für eine lange Lebensdauer und störungsfreien Betrieb empfehlen wir jedoch eine regelmäßige Kontrolle und Pflege.

• V ^- or jeder Wartungsarbeit den Netzstecker ziehen.
• Bei stationärer Installation sollte der Schwimmschalter alle 3 Monate überprüft werden.
• Bei transportabler Verwendung sollte die Pumpe nach jedem Gebrauch mit klarem Wasser gereinigt werden.
• F asrige Partikel und Ablagerungen, die sich evtl. im Pumpengehäuse feststezen, mit einem Wasserstrahl abspülen.
• Bei sehr starken Ablagerungen im Pumpengehäuse muss das Einlaufsieb durch Lösen der Kreuzschli-

tzschrauben abgenommen werden. Das Pumpengehäuse reinigen und das Einlaufsieb wieder richtig einbauen.

• Alle 3 Monate Schachtboden und –wände vom Schlamm reinigen.
• Den Schwimmschalter mit klarem Wasser von Ablagerungen reinigen.
  • Die Pumpe vor Frost schützen.

ACHTUNG!

"ENTWÄSSERUNG"

Besonderer Hinweis: Die Pumpe ist nicht zur Förderung von Schmutzwasser oder Wasser mit hohen Sandanteilen geeignet.

Die Pumpe darf nicht trocken laufen.

Für Schäden an der Pumpe, die durch Trockenlaufen entstanden sind, erlischt die Garantie des Herstellers.

"VORTEX"

Die Pumpe darf nicht trocken laufen.

Für Schäden an der Pumpe, die durch Trockenlaufen entstanden sind, erlischt die Garantie des Herstellers.

Fehlertabelle

Störung
Motor läuft nicht
Motor läuft, Pumpe fördert nicht
Unzureichtende Fördermenge
Wiederholter Stillstand durch Auslösen des Schutzschalters
Ursachen
Netzspannung fehlt, Schwimmschalter schaltet nicht				●
Sicherung defekt				●
Motorschutz wurde ausgelöst, Pumpe schwengängig/blockiert	●			●
Tronckenlaufschutz wurde ausgelöst, Wasserniveau zu weit abgesunken				●
Pumpe defekt	●			●
Ansaugöffnung verstopft		●	●
Rückschlagventil blockiert oder Druckschlauch geknickt		●	●
Druckleitung verstopft		●	●
Fremdstoffe in der Pumpe, Förderrad blockiert	●	●	●
Pumpe läuft trocken		●	●

Lässt sich die Betriebsstörung nicht beheben, wenden Sie sich bitte an unseren Kundendienst. Um Transportschäden zu vermeiden, Einsendungen bitte in der ORIGINALVERPACKUNG vornehmen.

Technische Daten

Modell PF0410 PF1010 PF0610 PF1110
Spannung V 230 230 230 230
Frequenz Hz 50 50 50 50
Leistungsaufnahme (P1) W 400 1100 550 1100
Motordrehzahl (U-/Min.) min-1 2800 2800 2800 2800
Nennstrom A 1.8 4.8 2.5	4.8
Motorisolierung	KI	B	B	B	B
Motorschutz	IP X8	X8	X8 X8
Kondensator	μF	6	16	8	16
Maximale Förderhöhe (H max.)	m	5	10	7	10
Maximale Förderleitung (Q max.)	l/min.	140 240 180 250
Flüssigkeitstemperatur (H20 max.)	°C	35 35	35 35
Tauchtiefe (▼)	m	5	5	5	5
Gewicht	kg	3.3	5.3	4.6	5.9

Inakita®

Makita Jan-Baptist Vinkstraat 2,3070, Belgium

TYPE XXXX

n. xxxx min ^-1

Q max. xxx - I/min - IP xx - H max. xxx m

P1 xxxW - xxxV xxHz. - xxA - xμF

cl. xx H_2O max xx °C

Informationen über die Entsorgung von Elektro- und Elektronikaltgeräten in Übereinstimmung mit der Europarichtlinie für Elektro- und Elektronikaltgeräte

Hinweis: verwenden Sie nicht den normalen Hausabfall, um dieses Produkt zu beseitigen.

Gebrauchte Elektrogeräte sowie elektronische Geräte müssen separat, gemäß der Gesetzgebung, welche die sachgemäße Behandlung, Verwertung und das Recycling dieser Produkte vorschreibt, verwertet werden.

Gemäß aktueller Anordnungen der Mitgliedsstaaten können private Haushalter der EU die gebrauchten Elektrogeräte sowie elektronische Geräte kostenlos zu den dafür vorgesehen Müllverwertungszentren bringen.

Die nationalen Anordnungen sehen Sanktionen gegen diejenigen vor, die Abfälle von elektrischen oder elektronischen Geräten rechtswidrig entsorgen oder verlassen.
