Marka	Makita
Model	PF1110
Typ produktu	Pompa zatapialna do wody
Zastosowanie	Odwadnianie (wody czyste lub lekko zanieczyszczone) / Vortex (wody tłuste z zawiesinami)
Napięcie zasilania	230 V ~
Częstotliwość	50 Hz
Moc pobierana	1100 W
Prędkość silnika	2800 obr/min
Prąd znamionowy	4,8 A
Klasa izolacji silnika	B
Stopień ochrony	IP X8
Kondensator	16 μF
Maksymalna wysokość tłoczenia	10 m
Maksymalny przepływ	250 L/min
Maksymalna temperatura cieczy	35 °C
Maksymalna głębokość zanurzenia	5 m
Waga	5,9 kg
Wymagana ochrona elektryczna	Wyłącznik różnicowoprądowy 30 mA, uziemienie
Minimalny przekrój przedłużacza	1 mm² (model H07 RNF)
Zakazane materiały pompowane	Ciecze łatwopalne, palne, wybuchowe, ścieki, wody piaszczyste
Konserwacja	Czyszczenie po każdym użyciu, kontrola pływaka co 3 miesiące, ochrona przed zamarzaniem
Minimalne wymiary studni	40 x 40 x 50 cm

Często zadawane pytania - PF1110 MAKITA

Jakie ciecze mogę pompować za pomocą Makita PF1110?

Pompa jest przeznaczona do pompowania wody słodkiej lub lekko zanieczyszczonej (odwadnianie) oraz wód tłustych z zawiesinami (vortex). Nie wolno jej używać do cieczy łatwopalnych, palnych, wybuchowych, ścieków ani wód piaszczystych.

Jak prawidłowo zainstalować pompę?

Umieść pompę w wodzie przed podłączeniem. Do instalacji stałej użyj stałej lub elastycznej instalacji rurowej. Upewnij się, że pompa nigdy nie jest zawieszona na przewodzie tłocznym i jest ustawiona wyżej niż dno, aby uniknąć zasysania błota. Studnia musi mieć co najmniej 40x40x50 cm, aby umożliwić swobodny ruch pływaka.

Jakie są podstawowe środki ostrożności?

Używaj wyłącznika różnicowoprądowego 30 mA i uziemienia. Nie pozwalaj, aby osoby przebywały w wodzie podczas pracy. Zawsze odłączaj pompę przed jakąkolwiek kontrolą. Wymiana przewodu zasilającego musi być wykonana przez autoryzowany serwis.

Co zrobić, jeśli silnik nie uruchamia się?

Sprawdź zasilanie elektryczne i wyłącznik pływakowy. Upewnij się, że wyłącznik ochronny nie zadziałał. Jeśli problem nie ustąpi, sprawdź tabelę usterek w instrukcji.

Jak konserwować pompę PF1110?

Po każdym użyciu czyść pompę czystą wodą, aby usunąć osady. Co 3 miesiące sprawdzaj pływak i czyść go słodką wodą. Chroń pompę przed zamarzaniem. W przypadku instalacji stałej kontroluj pływak co 3 miesiące.

Jaka jest maksymalna wysokość tłoczenia?

Maksymalna wysokość tłoczenia wynosi 10 metrów. Przepływ maleje wraz z wysokością.

Czy mogę używać przedłużacza elektrycznego?

Tak, z przewodem typu H07 RNF o przekroju co najmniej 1 mm², zgodnym z normami DIN 57282 lub DIN 57245.

Jak chronić pompę zimą?

Chroń pompę przed zamarzaniem, opróżniając ją i przechowując w miejscu zabezpieczonym przed mrozem. Nie dopuść do zamarznięcia wody wewnątrz.

Co zrobić, jeśli przepływ jest niewystarczający?

Sprawdź, czy otwór ssący nie jest zatkany, czy zawór zwrotny działa i czy przewód tłoczny nie jest zagięty ani zatkany. Wyczyść również korpus pompy i kratkę ssącą.

Gdzie mogę znaleźć części zamienne?

Używaj wyłącznie oryginalnych części zamiennych Makita. Skontaktuj się z autoryzowanym serwisem w celu naprawy lub wymiany.

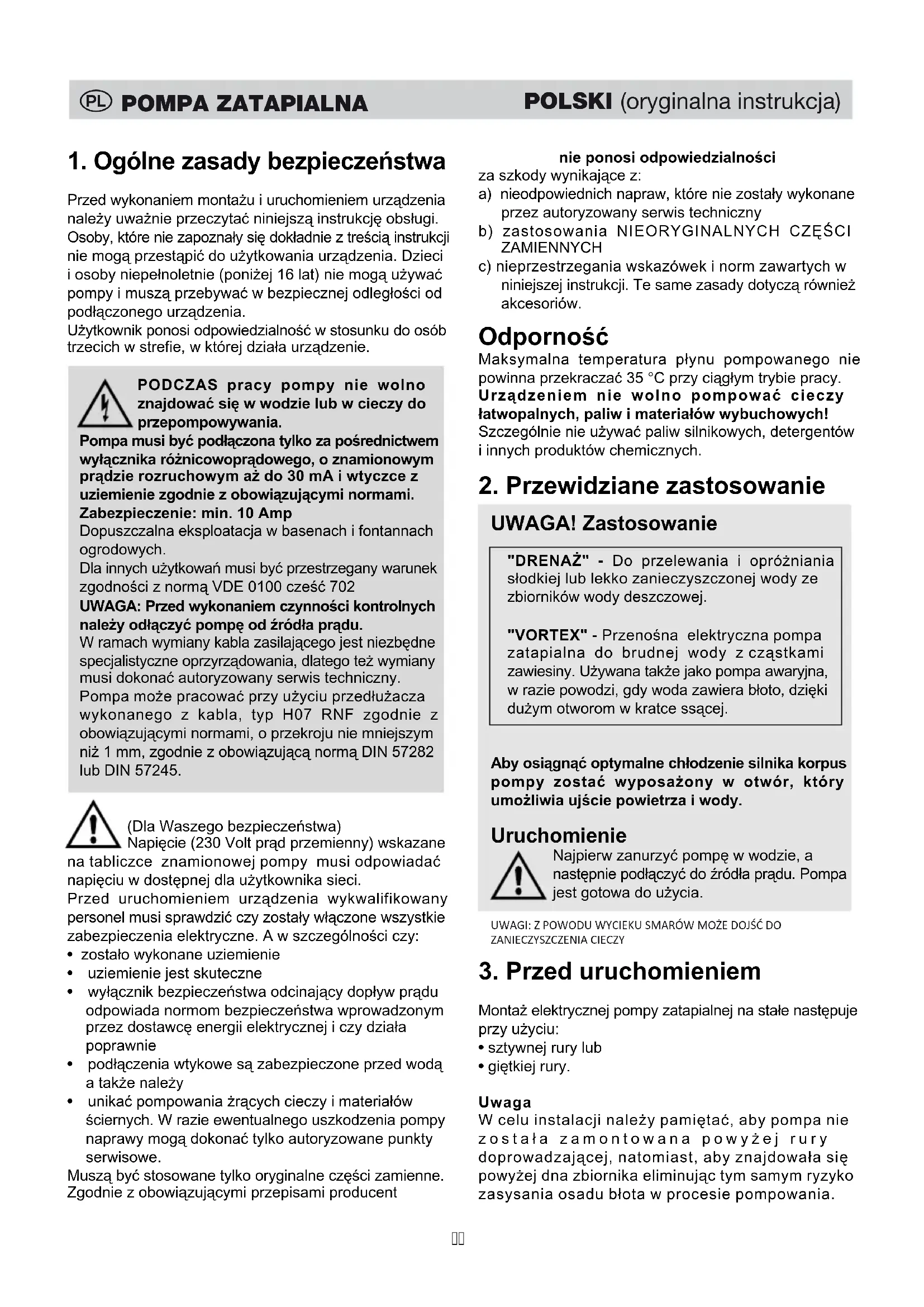

INSTRUKCJA OBSŁUGI PF1110 MAKITA

1. Ogólne zasady bezpieczeństwa

Przed wykonaniem montażu i uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję obsługi. Osoby, które nie zapoznały się dokładnie z treścią instrukcji nie mogą przestąpić do użytkowania urządzenia. Dzieci i osoby niepełnoletnie (poniżej 16 lat) nie mogą używać pompy i muszą przebywać w bezpiecznej odległości od podłączonego urządzenia.

Użytkownik ponosi odpowiedzialność w stosunku do osób trzecich w strefie, w której działa urządzenie.

PODCZAS pracy pompy nie wolno znajdować się w wodzie lub w cieczy do przepompowywania.

Pompa musi być podłączona tylko za pośrednictwem wyłącznika różnicowoprądowego, o znamionowym prądzie rozruchowym aż do 30 mA i wtyczce z uziemienie zgodnie z obowiązującymi normami.

Zabezpieczenie: min. 10 Amp

Dopuszczalna eksploatacja w basenach i fontannach ogrodowych.

Dla innych użytkowań musi być przestrzegany warunek zgodności z normą VDE 0100 cześć 702

UWAGA: Przed wykonaniem czynności kontrolnych należy odłączyć pompę od źródła prądu.

W ramach wymiany kabla zasilającego jest niezbędne specjalistyczne oprzyrządowania, dlatego też wymiany musi dokonać autoryzowany serwis techniczny.

Pompa może pracować przy użyciu przedłużacza wykonanego z kabla, typ H07 RNF zgodnie z obowiązującymi normami, o przekroju nie mniejszym niż 1 mm, zgodnie z obowiązującą normą DIN 57282 lub DIN 57245.

(Dla Waszego bezpieczeństwa)

Napięcie (230 Volt prąd przemienny) wskazane

na tabliczce znamionowej pompy musi odpowiadać napięciu w dostępnej dla użytkownika sieci.

Przed uruchomieniem urządzenia wykwalifikowany personel musi sprawdzić czy zostały włączone wszystkie zabezpieczenia elektryczne. A w szczególności czy:

• zostało wykonane uziemienie
• uziemienie jest skuteczne
• wyłącznik bezpieczeństwa odcinający dopływ prądu odpowiada normom bezpieczeństwa wprowadzonym przez dostawcę energii elektrycznej i czy działa poprawnie
• podłączenia wtykowe są zabezpieczone przed wodą a także należy
• unikać pompowania żracych cieczy i materiałów ściernych. W razie ewentualnego uszkodzenia pompy naprawy mogą dokonać tylko autoryzowane punkty serwisowe.

Muszą być stosowane tylko oryginalne części zamienne.

Zgodnie z obowiązującymi przepisami producent

nie ponosi odpowiedzialności

za szkody wynikające z:

a) nieodpowiednich napraw, które nie zostały wykonane przez autoryzowany serwis techniczny
b) zastosowania NIEORYGINALNYCH CZĘŚCI ZAMIENNYCH
c) nieprzestrzegania wskazówek i norm zawartych w niniejszej instrukcji. Te same zasady dotyczą również akcesoriów.

Odporność

Maksymalna temperatura płynu pompowanego nie powinna przekraczać 35 °C przy ciągłym trybie pracy. Urządzeniem nie wolno pompować cieczy łatwopalnych, paliw i materiałów wybuchowych! Szczególnie nie używać paliw silnikowych, detergentów i innych produktów chemicznych.

2. Przewidziane zastosowanie

UWAGA! Zastosowanie

"DRENAŻ" - Do przelewania i opróżniania słodkiej lub lekko zanieczyszczonej wody ze zbiorników wody deszczowej.

"VORTEX" - Przenośna elektryczna pompa zatapialna do brudnej wody z cząstkami zawiesiny. Używana także jako pompa awaryjna, w razie powodzi, gdy woda zawiera błoto, dzięki dużym otworom w kratce ssącej.

Aby osiągnąć optymalne chłodzenie silnika korpus pompy zostać wyposażony w otwór, który umożliwia ujście powietrza i wody.

Uruchomienie

Najpierw zanurzyć pompę w wodzie, a następnie podłączyć do źródła prądu. Pompa jest gotowa do użycia.

UWAGI: Z POWODU WYCIEKU SMARÓW MOŻE DOJŚĆ DO ZANIECZYSZCZENIA CIECZY

3. Przed uruchomieniem

Montaż elektrycznej pompy zatapialnej na stałe następuje przy użyciu:

- sztywnej rury lub

- giętkiej rury.

Uwaga

W celu instalacji należy pamiętać, aby pompa nie została zamontowana powyżej rury doprowadzającej, natomiast, aby znajdowała się powyżej dna zbiornika eliminując tym samym ryzyko zasysania osadu błota w procesie pompowania.

Nigdy nie przesuwać lub nie podnosić pompy ciągnąc za kabel zasilający.

W pompie wyposażonej w wyłącznik pływakowy, wyłącznik ten jest ustawiony w taki sposób, aby było możliwe natychmiastowe jej uruchomienie.

Uwaga

Aby wyłącznik pływakowy mógł się swobodnie poruszać minimalne wymiary zbiornika pompy muszą wynosić 40x40x50 cm. Można zastosować także prefabrykowane, okrągłe, betonowe zbiorniki o wewnętrznej średnicy na około 40 cm.

4. Konserwacja

Elektryczna pompa zanurzeniowa w końcowej fazie produkcji jest poddana dokładnej kontroli i wymaga minimalnej konserwacji.

Aby zagwarantować długotrwałą eksploatację należy dbać o urządzenie i regularnie je kontrolować.

• Przed rozpoczęciem jakichkolwiek czynności konserwacyjnych wyciągnąć wtyczkę z gniazda.
• Przy stałej instalacji zaleca się kontrolować, co 3 miesiące, wyłącznik pływakowy.
• Przy instalacji ruchomej należy czyścić pompę czystą wodą po każdorazowym użyciu.
• Strumieniem wody usuwać włókniste cząstki i substancje sedymentacyjne, które mogły się

ewentualnie nagromadzić w korpusie pompy.

• W razie silnego zanieczyszczenia korpusu pompy należy odkręcić kratkę ssącą (odkręcając śruby); umyć korpus i ponownie zamontować kratkę.
• Co 3 miesiące usuwać błoto z dna i ze ścian zbiornika.
• Słodka wodą myć wyłącznik pływakowy usuwając tym samym ewentualny osad.
  • Chronić pompę przed mrozem.

UWAGA!

"DRENAŽ"

Szczególne wskazówki: urządzeniem nie można pompować brudnej wody i wody zanieczyszczonej piaskiem.

Pompa nie może pracować na sucho. Prawo gwarancji wygasa w przypadku uszkodzenia spowodowanego pracą na sucho.

"VORTEX"

Pompa nie może pracować na sucho.

Prawo gwarancji wygasa w przypadku uszkodzenia spowodowanego pracą na sucho.

Usterki techniczne

RODZAJ USTERKI
Silnik nie działa
Silnik działa, pompa nie tłoczy
Niedostateczne natężenie przepływu
Powtarzające się wyłączenia i zadziałanie wyłącznika bezpieczeństwa
PRZYCZYNA
Brak napięcia w sieci, wyłącznik pływakowy nie włącza się
Wadliwe urządzenie zabezpieczające
Zabezpieczenie silnika odłączone, pompa przeciążona/zablokowana	●
Zabezpieczenie odłączone bieg jałowy, poziom wody za niski
Wadliwa pompa	●
Zatkany otwór ssący		●	●
Zablokowany zawór zwrotny lub zgięta rura doprowadzająca		●	●
Zatkana rura doprowadzająca		●	●
Obecność obcych ciał w pompie, wirnik pompy zablokowany	●	●	●
Pompa pracuje na biegu jałowym		●	●

Jeżeli usunięcie usterki jest niemożliwe, prosimy o zwrócenie się do naszego serwisu technicznego. Prosimy o przesłanie urządzenia w ORYGINALNYM OPAKOWANIU eliminując tym samym ryzyko uszkodzeń podczas transportu.

Dane techniczne

Model		PF0410	PF1010 PF	F0610 PF	110
Napięcie	V 230	230 230 2	30
Częstotliwość	Hz 50	50 50 50
Zużycie prądu wejściowego (PI)	W 400	1100 550	1100
Prędkość obrotowa silnika (rpm)	min-1 28	800 2800	2800 2800
Prąd nominalny	A 1.8	4.8 2.5 4.8
Klasa izolacji silnika	KI B B	B B
Ochrona silnika	IP X8	X8 X8 X8
Kondensator	μF 6 16	8 16
Maksymalna wysokość podnoszenia (H max.)	m	5 10 7	10
Maksymalna wydajność (Q max.)	l/min.	140 24	0 180 250
Temperatura cieczy (H20 max.)	°C 35	35 35 35
Głębokość zanurzenia ( W. ) (▼)	m	5 5	5	5
Waga	kg	3.3 5.3	4.6 5.9

Inakita®

Makita Jan-Baptist Vinkstraat 2,3070, Belgium

TYPE XXXX

n. xxxx min ^-1

Q max. xxx - I/min - IP xx - H max. xxx m

P1 xxxW - xxxV xxHz. - xxA - xμF

cl. xx H_2O max xx °C

Informacje na temat utylizacji sprzętu elektrycznego i elektronicznego zgodnie z dyrektywą Unii Europejskiej w sprawie zużytego sprzętu elektrycznego i elektronicznego

Ostrzeżenie: produktu nie wolno wyrzucać do kosza razem z odpadami domowymi.

Zużyty sprzęt elektryczny i elektroniczny należy zbierać osobno i zgodnie z przepisami odnoszącymi się do przetwarzania, odzysku i recyklingu tego typu produktów.

Zgodnie z przepisami stosowanymi w państwach członkowskich, prywatni użytkownicy mieszkający w UE mogą odnosić sprzęt elektryczny i elektroniczny nieodpłatnie do wyznaczonych punktów zbiórki.

W przypadku trudności w znalezieniu autoryzowanego zakładu utylizacji, należy skontaktować się ze sprzedawcą, u którego zakupiono niniejszy produkt.

Krajowe przepisy przewidują sankcje dla osób, które bezprawnie pozbywają się lub porzucają odpady elektryczne lub elektroniczne.
