Značka	Makita
Model	PF1110
Typ produktu	Ponorné čerpadlo
Použití	Odvodnění (čisté nebo mírně znečištěné vody) / Vortex (kalné vody s obsahem pevných částic)
Napájecí napětí	230 V ~
Frekvence	50 Hz
Příkon	1100 W
Otáčky motoru	2800 ot/min
Jmenovitý proud	4,8 A
Třída izolace motoru	B
Stupeň krytí	IP X8
Kondenzátor	16 μF
Maximální dopravní výška	10 m
Maximální průtok	250 L/min
Maximální teplota kapaliny	35 °C
Maximální hloubka ponoření	5 m
Hmotnost	5,9 kg
Požadovaná elektrická ochrana	Proudový chránič 30 mA, uzemněná zásuvka
Minimální průřez prodlužovacího kabelu	1 mm² (typ H07 RNF)
Zakázané čerpané materiály	Hořlavé, výbušné kapaliny, odpadní vody, písečné vody
Údržba	Čištění po každém použití, kontrola plováku každé 3 měsíce, ochrana proti mrazu
Minimální rozměry studny	40 x 40 x 50 cm

Často kladené otázky - PF1110 MAKITA

Jaké kapaliny mohu čerpat pomocí Makita PF1110?

Čerpadlo je určeno pro čerpání čisté nebo mírně znečištěné vody (odvodnění) a kalných vod s obsahem pevných částic (vortex). Nesmí se používat pro hořlavé, výbušné kapaliny, odpadní vody nebo písečné vody.

Jak správně nainstalovat čerpadlo?

Čerpadlo vložte do vody před připojením. Pro pevnou instalaci použijte pevné nebo pružné potrubí. Ujistěte se, že čerpadlo není nikdy zavěšeno za výtlačnou hadici a že je umístěno výše než dno, aby se zabránilo nasávání bahna. Studna musí mít rozměry alespoň 40x40x50 cm, aby umožnila volný pohyb plováku.

Jaká jsou základní bezpečnostní opatření?

Používejte proudový chránič 30 mA a uzemněnou zásuvku. Během provozu nenechávejte osoby ve vodě. Před jakoukoli kontrolou vždy odpojte čerpadlo. Výměnu napájecího kabelu musí provést autorizovaný servis.

Co dělat, když motor nenastartuje?

Zkontrolujte elektrické napájení a plovákový spínač. Ujistěte se, že nedošlo k vypnutí ochranného jističe. Pokud problém přetrvává, nahlédněte do tabulky závad v návodu.

Jak udržovat čerpadlo PF1110?

Po každém použití očistěte čerpadlo čistou vodou, abyste odstranili usazeniny. Každé 3 měsíce zkontrolujte plovák a očistěte jej sladkou vodou. Chraňte čerpadlo před mrazem. U pevné instalace kontrolujte plovák každé 3 měsíce.

Jaká je maximální dopravní výška?

Maximální dopravní výška je 10 metrů. Průtok se s výškou snižuje.

Mohu použít prodlužovací kabel?

Ano, s kabelem typu H07 RNF o průřezu alespoň 1 mm², který odpovídá normám DIN 57282 nebo DIN 57245.

Jak chránit čerpadlo v zimě?

Chraňte čerpadlo před mrazem vyprázdněním a skladováním v místě chráněném před mrazem. Nenechte vodu uvnitř zmrznout.

Co dělat, když je průtok nedostatečný?

Zkontrolujte, zda není sací hrdlo ucpané, zda funguje zpětný ventil a zda není výtlačná hadice zalomená nebo ucpaná. Také očistěte těleso čerpadla a sací mřížku.

Kde najdu náhradní díly?

Používejte výhradně originální náhradní díly Makita. Pro opravy nebo výměny kontaktujte autorizovaný servis.

NÁVOD K OBSLUZE PF1110 MAKITA

1. Bezpečnostné opatrenia

Čerpadlo možno zapojiť výhradne prostredníctvom bezpečnostného spínača pre poruchový prúd s menovitým vypínacím prúdom do 30 mA a zásuvkou s uzemňovacím

VÝSTRAHA: Pred vyskúšaním čerpadlo a systém zapojte bez napätia!

(Pre vašu bezpečnost)

Pred spustením je treba, aby kvalifikovaný

„VÍRENIE“ – Prenosné ponorné čerpadlo na odpadovou a odtokovou vodu s pevnými suspendovanými látkami.

Čerpadlo treba chránit pred fungovaním nasucho.

Spustenie

Najprv čerpadlo vložte do vody a potom zapojte zástrčku.

Čerpadlo je pripravené na použitie.

POZNÁMKA: K ZNEČISTENIU KVAPALINY MÔŽE DÔJŠŤ KVÔLI PRESAKOVANIU MAZÍV

3. Pred spustením

Nikdy čerpadlo nechytajte ani nezavesujte za napájací kábel.

Pri čerpadlách s plavákovým spínačom je tento spínač upravený tak, aby bolo možné okamžité spustenie.

Poznámka

4. Pokyny pre údržbu

Tabul'ka s pokynmi pre odstraňovanie problémov

Problém nie je možné odstrániť, zavolajte prosím na naše servisné oddelenie.

Aby počas prepravy nedošlo k poškodeniu, odošlite prosím čerpadlo v ORIGINÁLNOM OBALE.

Technické údaje

Informácie o likvidácii odpadov z elektrických a elektronických zariadení v súlade s európskymi smernicami o odpadu z elektrických a elektronických zariadení

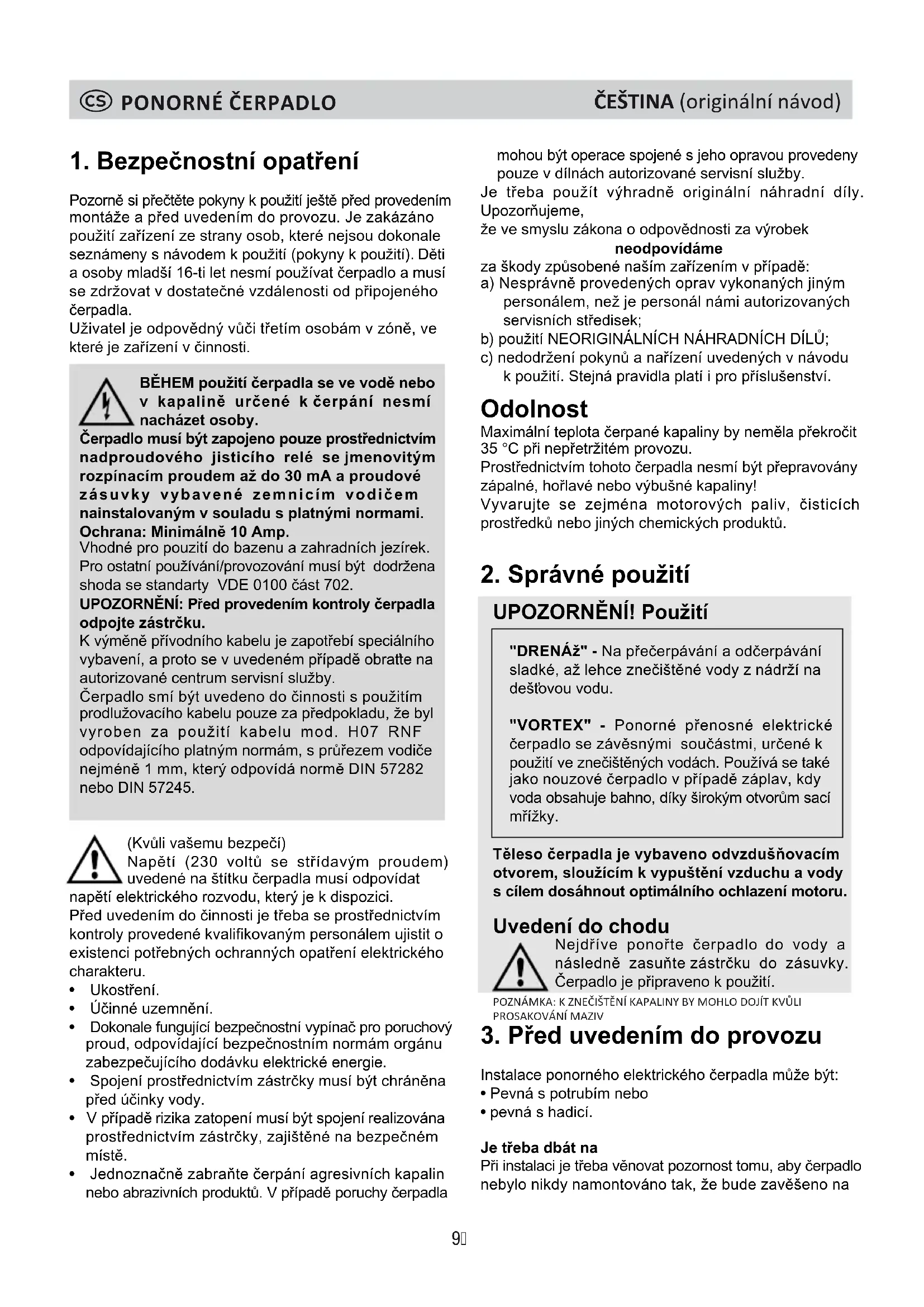

1. Bezpečnostní opatření

Pozorně si přečtěte pokyny k použití ještě před provedením montáže a před uvedením do provozu. Je zakázáno použití zařízení ze strany osob, které nejsou dokonale seznámeny s návodem k použití (pokyny k použití). Děti a osoby mladší 16-ti let nesmí používat čerpadlo a musí se zdržovat v dostatečné vzdálenosti od připojeného čerpadla.

Uživatel je odpovědný vůči třetím osobám v zóně, ve které je zařízení v činnosti.

BĚHEM použití čerpadla se ve vodě nebo v kapalině určené k čerpání nesmí nacházet osoby.

Čerpadlo musí být zapojeno pouze prostřednictvím nadproudového jisticího relé se jmenovitým rozpínacím proudem až do 30 mA a proudové zásuvky vybavené zemnicím vodičem nainstalovaným v souladu s platnými normami.

Ochrana: Minimálně 10 Amp.

Vhodné pro pouzití do bazenu a zahradních jezírek. Pro ostatní používání/provozování musí být dodržena shoda se standarty VDE 0100 část 702.

UPOZORNĚNÍ: Před provedením kontroly čerpadla odpojte zástrčku.

K výměně přívodního kabelu je zapotřebí speciálního vybavení, a proto se v uvedeném případě obratte na autorizované centrum servisní služby.

Čerpadlo smí být uvedeno do činnosti s použitím prodlužovacího kabelu pouze za předpokladu, že byl vyroben za použití kabelu mod. H07 RNF odpovídajícího platným normám, s průřezem vodiče nejméně 1 mm, který odpovídá normě DIN 57282 nebo DIN 57245.

(Kvůli vašemu bezpečí)

Napětí (230 voltů se střídavým proudem) uvedené na štítku čerpadla musí odpovídat

napětí elektrického rozvodu, který je k dispozici.

Před uvedením do činnosti je třeba se prostřednictvím kontroly provedené kvalifikovaným personálem ujistit o existenci potřebných ochranných opatření elektrického charakteru.

• Ukostření.
• Účinné uzemnění.
• Dokonale fungující bezpečnostní vypínač pro poruchový proud, odpovídající bezpečnostním normám orgánu zabezpečujícího dodávku elektrické energie.
• Spojení prostřednictvím zástrčky musí být chráněna před účinky vody.
• V případě rizika zatopení musí být spojení realizována prostřednictvím zástrčky, zajištěné na bezpečném místě.
• Jednoznačně zabraňte čerpání agresivních kapalin nebo abrazivních produktů. V případě poruchy čerpadla

mohou být operace spojené s jeho opravou provedeny pouze v dílnách autorizované servisní služby.

Je třeba použít výhradně originální náhradní díly. Upozorňujeme,

že ve smyslu zákona o odpovědnosti za výrobek

neodpovídáme

za škody způsobené naším zařízením v případě:

a) Nesprávně provedených oprav vykonaných jiným personálem, než je personal námi autorizovaných servisních středisek;
b) použití NEORIGINÁLNÍCH NÁHRADNÍCH DÍLŮ;
c) nedodržení pokynů a nařízení uvedených v návodu k použití. Stejná pravidla platí i pro příslušenství.

Odolnost

Maximální teplota čerpané kapaliny by neměla překročit 35 °C při nepřetržitém provozu.

Prostřednictvím tohoto čerpadla nesmí být přepravovány zápalné, hořlavé nebo výbušné kapaliny!

Vyvarujte se zejména motorových paliv, čisticích prostředků nebo jiných chemických produktů.

2. Správné použití

UPOZORNĚNÍ! Použití

"DRENÁŽ" - Na přečerpávání a odčerpávání sladké, až lehce znečištěné vody z nádrží na dešťovou vodu.

"VORTEX" - Ponorné prénosné elektrické čerpadlo se závěsnými součástmi, určené k použití ve znečištěných vodách. Používá se také jako nouzové čerpadlo v případě záplav, kdy voda obsahuje bahno, díky širokým otvorům sací mřížky.

Těleso čerpadla je vybaveno odvzdušňovacím otvorem, sloužícím k vypuštění vzduchu a vody s cílem dosáhnout optimálního ochlazení motoru.

Uvedení do chodu

Nejdříve ponořte čerpadlo do vody a následně zasuňte zástrčku do zásuvky. Čerpadlo je připraveno k použití.

POZNÁMKA: K ZNEČIŠTĚNÍ KAPALINY BY MOHLO DOJÍT KVŮLI PROSAKOVÁNÍ MAZIV

3. Před uvedením do provozu

Instalace ponorného elektrického čerpadla může být:

• Pevná s potrubím nebo
• pevná s hadicí.

Je třeba dbát na

Při instalaci je třeba věnovat pozornost tomu, aby čerpadlo nebylo nikdy namontováno tak, že bude zavěšeno na

přívodní hadici ale aby bylo umístěno ve vyvýšené poloze vzhledem ke dnu šachty, aby nedocházelo k sání bahnitého dna.

Nikdy nepřenášejte ani nezavěšujte čerpadlo za přívodní kabel.

U čerpadel s plovoucím vypínačem je tento vypínač nastaven tak, aby umožnoval bezprostřední uvedení čerpadla do provozu.

Poznámka

Šachta, ve které je uloženo čerpadlo, musí mít minimální rozměry 40x40x50 cm za účelem zajištění volného pohybu plovoucího vypínače. Je možné použít také prefabrikované kruhové betonové šachty s vnitřním průměrem přibližně 40 cm.

4. Pokyny pro údržbu

Ponorné elektrické čerpadlo je kvalitním výrobkem, který je podroben přísným závěrečným kontrolám, a který vyžaduje minimální údržbu.

Za účelem zabezpečení dlouhodobé životnosti a nepřetržité činnosti vám přesto doporučujeme stálou péči a provádění pravidelných kontrol.

• Před každou údržbou odpojte zástrčku.
• U pevného druhu instalace se doporučuje provádět kontrolu činnosti plovoucího vypínače jednou za 3

měsíce.

• U mobilní instalace je třeba omýt čerpadlo čistou vodou po každém použití.
• Proudem vody odstraňte vláknité a bahnité částice, které se by se mohly usadit v tělese čerpadla.
• V případě nadměrných usazenin v tělese čerpadla odmontujte sací mřížku odšroubováním hvězdicových šroubů. Umyjte těleso čerpadla a správným způsobem namontujte zpátky sací mřížku.
• Každé 3 měsíce odstraňte ze dna a ze stěn šachty bláto.
• Odstraňte usazeniny také z plovoucího vypínače tak, že jej omyjete sladkou vodou.
  • Chraňte čerpadlo před mrazem.

"DRENÁŽ"

Osobitní pokyny: čerpadlo není vhodné na čerpání černé vody a vody obsahující písek.

Čerpadlo nesmí pracovat naprázdno.

Záruka výrobce se nevztahuje na škody způsobené chodem naprázdno.

"VORTEX"

Čerpadlo nesmí pracovat naprázdno.

Záruka výrobce se nevztahuje na škody způsobené chodem naprázdno.

Tabulka pro určen poruch

PORUCHA
Nefunguje motor
Motor funguje, ale čerpadlo nečerpá
Nedostatečný průtok
Opakované vypínání spojené s vypnutím ochranného vypínače
PŘÍČINY
Chybí napájecí napětí, nedochází k zapnutí plovoucího vypínače				●
Vadné ochranné zařízení				●
Vypnutý ochranný jistič motoru, čerpadlo přetíženo/zablokováno	●			●
Vypnutá ochrana proti chodu naprázdno, nadměrné snížení hladiny vody				●
Vadné čerpadlo	●			●
Ucpaný sací otvor		●	●
Zablokovaný jednosměrný ventil nebo ohnutá přívodní hadice		●	●
Ucpaná přívodní hadice		●	●
Cizí tělesa v čerpadle, zablokované oběžné kolo čerpadla	●	●	●
Chod čerpadla naprázdno		●	●

Když není možné odstranit poruchu, obratte se, prosím, na naší servisní službu.
Aby se zabránilo poškození během přepravy, prosíme vás o odeslání v ORIGINÁLNÍM OBALU.

Technické údaje

Model		PF0410	PF1010 PF	F0610 PF	1110
Napětí	V 230 230	230 230 230
Frekvence	Hz 50 50	50 50
Vstupní spotřeba energie (PI)	W 400 11	00 550 11	00
Rychlost motoru (ot. za min.)	min-1 2800	2800 2800	2800
Jmenovitý proud	A 1.8 4.8	2.5 4.8
Třída izolace motoru	KI B B B	B
Ochrana motoru	IP X8 X8	X8 X8
Kondenzátor	μF 6 16 8	16
Maximální dopravní výška (max. H)	m	5 10 7	10
Maximální výkon (max. Q)	l/min.	140 240	180 250
Teplota kapaliny (max. H2O)	°C 35 35	35 35
Hloubka ponoru (W.)	m	5	5	5	5
Hmotnost	kg	3.3 5.3	4.6 5.9

Inakita®

Makita Jan-Baptist Vinkstraat 2,3070,Belgium

TYPE XXXX

n. xxxx min ^-1

Q max. xxx - I/min - IP xx - H max. xxx m

P1 xxxW - xxxV xxHz. - xxA - xμF

cl. xx H_2O max xx °C

Informace o likvidaci elektrických a elektronických zařízení v souladu s evropskou směrnicí o odpadu z elektrických a elektronických zařízení

Upozornění: k likvidaci výrobku nesmí být použit běžný kontejner na odpad z domácností.

S použitými elektrickými a elektronickými zařízeními je třeba naložit samostatně v souladu s předpisy týkajícími se úpravy, opětovného použití a recyklování uvedených výrobků.

V souladu s předpisy platnými v členských státech soukromí uživatelé se sídlem v EU mohou použitá elektrická a elektronická zařízení zdarma odevzdat do stanovených sběrných středisek.

V případě, že se vám autorizované středisko pro likvidaci odpadu nepodařilo najít, obraťte se na prodejce, od kterého jste výrobek zakoupili.

Národní legislativa ukládá sankce všem osobám, které odpad z elektrických a elektronických zařízení likvidují nebo se ho zbavují nezákonným způsobem.
