PF1110 - Bomba de água MAKITA - Manual de utilização gratuito

Marca	Makita
Modelo	PF1110
Tipo de produto	Bomba de água submersa
Utilização	Drenagem (águas claras ou ligeiramente poluídas) / Vórtex (águas residuais gordurosas com matérias em suspensão)
Tensão de alimentação	230 V ~
Frequência	50 Hz
Potência absorvida	1100 W
Velocidade do motor	2800 rpm
Corrente nominal	4,8 A
Classe de isolamento do motor	B
Índice de proteção	IP X8
Capacitor	16 μF
Altura de recalque máx.	10 m
Vazão máx.	250 L/min
Temperatura máx. do líquido	35 °C
Profundidade máxima de imersão	5 m
Peso	5,9 kg
Proteção elétrica necessária	Disjuntor diferencial 30 mA, tomada de terra
Secção mínima do cabo de extensão	1 mm² (modelo H07 RNF)
Materiais bombeados proibidos	Líquidos inflamáveis, combustíveis, explosivos, águas residuais, águas arenosas
Manutenção	Limpeza após cada uso, verificação da bóia a cada 3 meses, proteção contra gelo
Dimensões mínimas do poço	40 x 40 x 50 cm

Perguntas frequentes - PF1110 MAKITA

Que líquidos posso bombear com a Makita PF1110?

A bomba é concebida para bombear água doce ou ligeiramente poluída (drenagem) e águas residuais gordurosas com substâncias em suspensão (vórtex). Não deve ser utilizada para líquidos inflamáveis, combustíveis, explosivos, águas residuais ou águas arenosas.

Como instalar a bomba corretamente?

Coloque a bomba na água antes de ligá-la. Para instalação fixa, utilize uma tubulação fixa ou flexível. Certifique-se de que a bomba nunca seja suspensa pelo tubo de recalque e que seja posicionada acima do fundo para evitar aspirar lama. O poço deve medir pelo menos 40x40x50 cm para permitir o movimento livre da bóia.

Quais são as precauções de segurança essenciais?

Utilize um disjuntor diferencial de 30 mA e uma tomada de terra. Não permita que pessoas fiquem na água durante o funcionamento. Desligue sempre a bomba antes de qualquer verificação. A substituição do cabo de alimentação deve ser realizada por um serviço de assistência técnica autorizado.

O que fazer se o motor não ligar?

Verifique a alimentação elétrica e o interruptor de bóia. Certifique-se de que o disjuntor de proteção não disparou. Se o problema persistir, consulte a tabela de anomalias no manual.

Como fazer a manutenção da bomba PF1110?

Após cada utilização, limpe a bomba com água limpa para remover os depósitos. A cada 3 meses, verifique a bóia e limpe-a com água doce. Proteja a bomba contra o gelo. Para instalação fixa, controle a bóia a cada 3 meses.

Qual é a altura máxima de recalque?

A altura máxima de recalque é de 10 metros. O caudal diminui com a altura.

Posso usar uma extensão elétrica?

Sim, com um cabo tipo H07 RNF de pelo menos 1 mm² de secção, conforme as normas DIN 57282 ou DIN 57245.

Como proteger a bomba no inverno?

Proteja a bomba contra o gelo, esvaziando-a e armazenando-a em um local protegido do gelo. Não deixe a água congelar no interior.

O que fazer se o caudal for insuficiente?

Verifique se a boca de aspiração não está obstruída, se a válvula de retenção funciona e se o tubo de recalque não está dobrado ou obstruído. Limpe também o corpo da bomba e a grade de aspiração.

Onde posso encontrar peças de reposição?

Use exclusivamente peças de reposição originais Makita. Contacte o serviço de assistência técnica autorizado para qualquer reparação ou substituição.

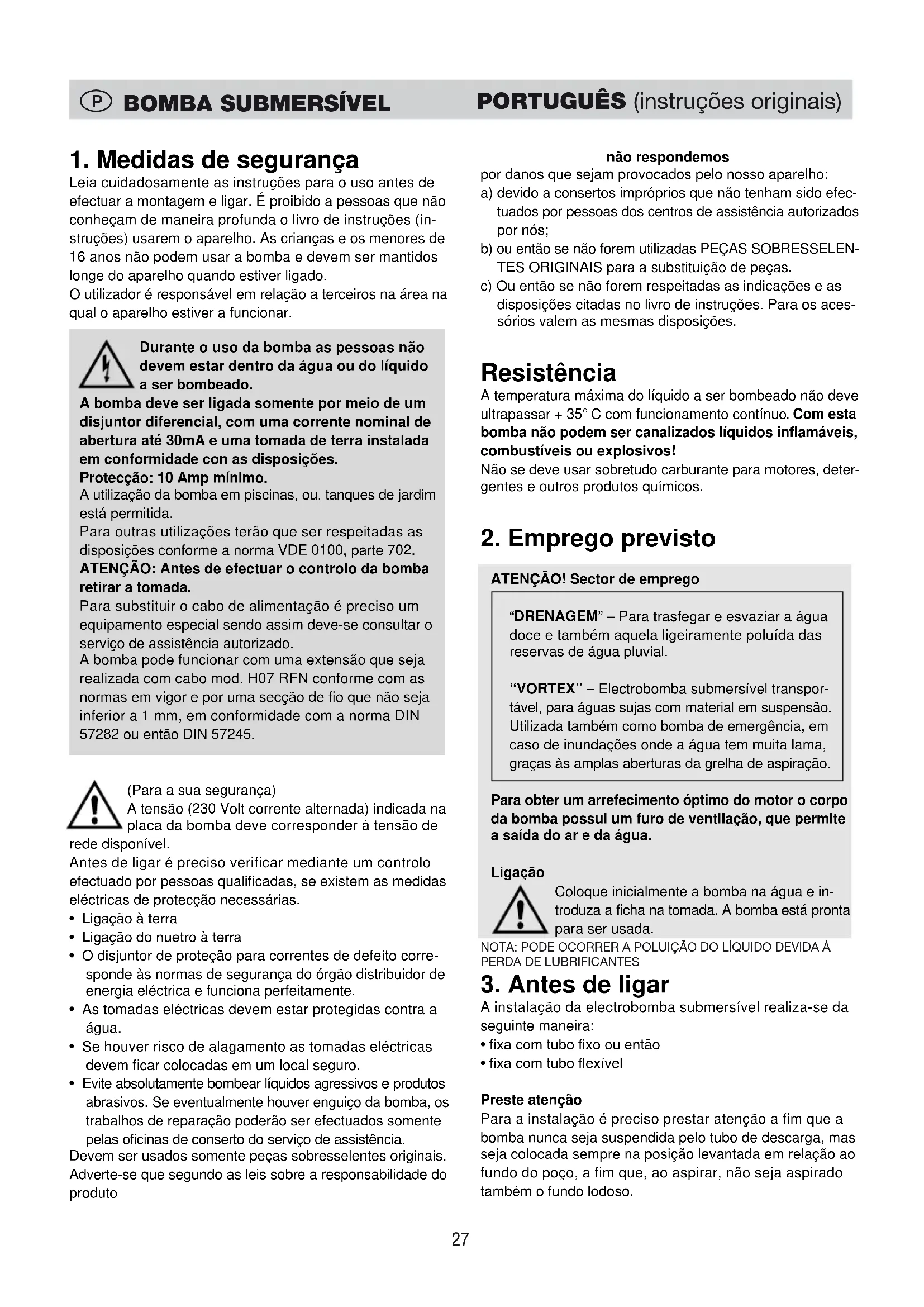

MANUAL DE UTILIZADOR PF1110 MAKITA

Leia cuidadosamente as instruções para o uso antes de efectuar a montagem e ligar. É proibido a pessoas que não conheçam de maneira profunda o livro de instruções (instruções) usarem o aparelho. As crianças e os menores de 16 anos não podem usar a bomba e devem ser mantidos longe do aparelho quando estiver ligado.

O utilizador é responsável em relação a terceiros na área na qual o aparelho estiver a funcionar.

Durante o uso da bomba as pessoas não devem estar dentro da água ou do líquido a ser bombeado.

A bomba deve ser ligada somente por meio de um disjuntor diferencial, com uma corrente nominal de abertura até 30mA e uma tomada de terra instalada em conformidade con as disposições.

Protecção: 10 Amp mínimo.

A utilização da bomba em piscinas, ou, tanques de jardim está permitida.

Para outras utilizações terão que ser respeitadas as disposições conforme a norma VDE 0100, parte 702.

ATENÇÃO: Antes de efectuar o controlo da bomba retirar a tomada.

Para substituir o cabo de alimentação é preciso um equipamento especial sendo assim deve-se consultar o serviço de assistência autorizado.

A bomba pode funcionar com uma extensão que seja realizada com cabo mod. H07 RFN conforme com as normas em vigor e por uma secção de fio que não seja inferior a 1 mm, em conformidade com a norma DIN 57282 ou então DIN 57245.

(Para a sua segurança)

A tensão (230 Volt corrente alternada) indicada na placa da bomba deve corresponder à tensão de

rede disponível.

Antes de ligar é preciso verificar mediante um controlo efectuado por pessoas qualificadas, se existem as medidas eléctricas de protecção necessárias.

• Ligação à terra
• Ligação do nuetro à terra
• O disjuntor de proteção para correntes de defeito corresponde às normas de segurança do órgão distribuidor de energia eléctrica e funciona perfeitamente.
• As tomadas eléctricas devem estar protegidas contra a água.
• Se houver risco de alagamento as tomadas eléctricas devem ficar colocadas em um local seguro.
• Evite absolutamente bombear líquidos agressivos e produtos abrasivos. Se eventualmente houver enguiço da bomba, os trabalhos de reparação poderão ser efectuados somente pelas oficinas de conserto do serviço de assistência.

Devem ser usados somente peças sobresselentes originais.

Adverte-se que segundo as leis sobre a responsabilidade do produto

não respondemos

por danos que sejam provocados pelo nosso aparelho:

a) devido a consertos impróprios que não tenham sido efectuados por pessoas dos centros de assistência autorizados por nós;
b) ou então se não forem utilizadas PEÇAS SOBRESSELEN-TES ORIGINAIS para a substituição de peças.
c) Ou então se não forem respeitadas as indicações e as disposições citadas no livro de instruções. Para os acessórios valem as mesmas disposições.

Resistência

A temperatura máxima do líquido a ser bombeado não deve ultrapassar + 35°C com funcionamento contínuo. Com esta bomba não podem ser canalizados líquidos inflamáveis, combustíveis ou explosivos!

Não se deve usar sobretudo carburante para motores, detergentes e outros produtos químicos.

2. Emprego previsto

ATENÇÃO! Sector de emprego

"DRENAGEM" – Para trasfegar e esvaziar a água doce e também aquela ligeiramente poluída das reservas de água pluvial.

“VORTEX” – Electrobomba submersível transportável, para águas sujas com material em suspensão. Utilizada também como bomba de emergência, em caso de inundações onde a água tem muita lama, graças às amplas aberturas da grelha de aspiração.

Para obter um arrefecimento óptimo do motor o corpo da bomba possui um furo de ventilação, que permite a saída do ar e da água.

Ligação

Coloque inicialmente a bomba na água e introduza a ficha na tomada. A bomba está pronta para ser usada.

NOTA: PODE OCORRER A POLUIÇÃO DO LÍQUIDO DEVIDA À PERDA DE LUBRIFICANTES

3. Antes de ligar

A instalação da electrobomba submersível realiza-se da seguinte maneira:

• fixa com tubo fixo ou então
• fixa com tubo flexível

Preste atenção

Para a instalação é preciso prestar atenção a fim que a bomba nunca seja suspendida pelo tubo de descarga, mas seja colocada sempre na posição levantada em relação ao fundo do poço, a fim que, ao aspirar, não seja aspirado também o fundo lodoso.

Não transporte ou pendure nunca a bomba pegando-a pelo cabo de ligação.

Nas bombas com interruptor flutuante, ele deve ser regulado de maneira que fique possível uma ligação imediata.

Nota:

O poço da bomba deve ter as seguintes dimensões mínimas: 40x40x50 cm, a fim que o interruptor flutuante possa movimentar-se livremente. É possível também usar poços redondos pré-fabricados de betão, com diâmetro interno de cerca de 40 cm.

4. Instruções para a manutenção

A electrobomba submersível é um produto de qualidade que é submetido a rigorosos controlos finais e precisa de pouca manutenção.

Para que dure bastante e para que tenha sempre um bom funcionamento aconselhamos todavia um cuidado constante e controlos regulares.

• Antes de qualquer trabalho de manutenção retire a ficha.
• Para a instalação fixa aconselha-se controlar a cada 3 meses o funcionamento do interruptor flutuante.
• P ara a instalação móvel é preciso lavar a bomba com água limpa, depois de cada uso.

• Elimine com um jacto de água as partículas fibrosas e sedimentárias que eventualmente se depositam no corpo da bomba.

• Em caso de depósitos excessivos no corpo da bomba, desmonte a grehla de aspiração desaparafusando os parafusos em estrela. Lave o corpo da bomba e volte a montar a grelha de aspiração de maneira certa.

• A cada 3 meses elimine a lama do fundo e das paredes do poço.
• Elimine os depósitos do interruptor flutuante lavando-o com água.
• Proteja a bomba contra o gelo.

ATENÇÃO!

"DRENAGEM"

Instruções especiais: a bomba não é idónea para bombear águas negras e águas com areia.

A bomba não deve trabalhar a seco.

A garantia do fabricante se extingue se houver danos provocados pelo trabalho a seco.

"VORTEX"

A bomba não deve trabalhar a seco.

A garantia do fabricante se extingue se houver danos provocados pelo trabalho a seco.

Tabela para a determinação dos enguiços

ENGUIÇO
O motor não funciona
O motor funciona, a bomba não canaliza
Vazão insuficiente
Interrupções repetidas com desligação do disjuntor de protecção
CAUSAS
Falta a tensão de rede, o interruptor flutuante não está activado				●
Dispositivo de protecção defeituoso				●
Protecção do motor desligada, bomba sob esforço/bloqueada	●			●
Protecção contra o trabalho a seco desligada, o nível da água se abaixo muito				●
Bomba defeituosa	●			●
Boca de aspiração entupida		●	●
Válvula de rentenção bloqueada ou tubo de descarga dobrado		●	●
Tubo de descarga entupido		●	●
Corpos estranhos na bomba, rotor da bomba bloqueado	●	●	●
A bomba não trabalha a seco		●	●

Se não for possível eliminar o enguiço, deve-se consultar o nosso serviço de assistência.

Para evitar danos durante o transporte pedimos que faça a expedição na EMBALAGEM ORIGINAL.

Especificações Técnicas

Modelo PF0410 PF1010 PF0610 PF1110
Tensão V 230 230 230 230
Frequência Hz 50 50 50 50
Consumo de energia de entrada (P1) W 400 1100 550 1100
Velocidade do motor (rpm) min-1 2800 2800 2800
Corrente nominal	A	1.8	4.8	2.5	4.8
Classe de isolamento do motor	KI	B	B	B	B
Protecção do motor	IP	X8	X8	X8	X8
Condensador	μF	6	16	8	16
Coluna de água máxima (A máx.)	m	5	10	7	10
Capacidade máxima (Q máx.)	l/min.	140 240 180 250
Temperatura do líquido (H20 máx.)	°C 35 35	35 35
Profundidade de submersão (▼)	m	5	5	5	5
Peso	kg	3.3	5.3	4.6	5.9

Inakita®

Makita Jan-Baptist Vinkstraat 2,3070, Belgium

TYPE XXXX

n. xxxx min ^-1

Q max. xxx - I/min - IP xx - H max. xxx m

P1 xxxW - xxxV xxHz. - xxA - xμF

cl. xx H_2O max xx °C

Informações sobre a eliminação de equipamentos eléctricos e electrónicos em conformidade com a Directiva Europeia aplicável

Atenção: não elimine este produto deitando-o nos recipientes de lixo normais.

Os aparelhos eléctricos e electrónicos devem ser tratados em separado e segundo a legislação que prevê a recuperação, a reciclagem e tratamento adequados de tais produtos.

Segundo as disposições actuadas pelos Estados-membros, os utilizadores domésticos que residam na União Europeia podem entregar gratuitamente os aparelhos eléctricos e electrónicos usados em centros de recolha autorizados.

Se for difícil localizar um centro de recolha autorizado para a eliminação, contactar o revendedor onde se comprou o produto.

A legislação nacional prevê sanções para aqueles que efectuam a eliminação abusiva de resíduos de aparelhos eléctricos e electrónicos ou os abandonam no meio ambiente.
