HASZNÁLATI ÚTMUTATÓ BTD7000 BLAUPUNKT

Asztali/Hordozható PLL Digitális AC/DC Rádió

Használa utasítás

Kérjük, a készülék használatbavétele elő alaposan olvassa el a használa utasítást.

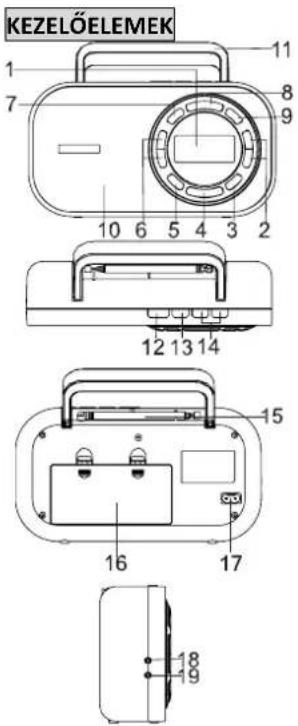

KEZELŐELEMEK 1 7 11 8 9 10 6 5 4 3 2 12 13 14 15 16 17 18 19

1. LCD kijelző
2. "Beprogramozo" gombok (PRESETS)
3. Ébresztő gomb (ALARM)
4. Szundi gomb (SNOOZE/DIMMER)
5. Alvás funkció gomb (SLEEP)
6. Hangolótárcsa (TUNING)
7. Tárológomb (MEMO)
8. Funkcióválasztási gomb (FUNCTION)
9. RDS gomb
10. Hangszóró
11. Fogantyú
12. Be/Kikapcsoló (ON/OFF)
13. AUDIO gomb
14. Hangerőszabályzó (VOLUME) +/-
15. FM teleszkópos antenna
16. Elemtartó rekesz
17. AC bemene csatlakozó (\~ AC IN)
18. Fülhallgató csatlakozó
19. LINE IN csatlakozó

FESZÜLTSÉGELLÁTÁS

A készülék 230\~50Hz hálóza feszültséggel, vagy 4 darab R14/UM2/"C" 1.5 V-os elemmel (nem tartozék) működik.

Hálóza feszültség

Csatlakoztassa a különálló AC kábelt (tartozék) a készülék hátoldalán lévő AC csatlakozójához és egy kényelmes távolságban lévő szabványos fali aljzathoz.

Feszültségellátás elemekkel

1. Nyissa ki az elemtartó rekesz fedelét.
2. Helyezzen be 4 darab R14/UM2/"C" elemet az elemtartó rekeszbe. Győződjön meg arról, hogy a rekeszben jelze polaritási jeleknek (+/-) megfelelően helyezte be.
3. Helyezze vissza az elemtartó rekesz fedelét.

Megjegyzés:

- Ha elemekkel szeretné működtetni a készüléket, akkor a készülék hálóza kábelét előbb húzza ki a fali aljzatból.

- Amikor a hálóza kábel csatlakoztatva van a készülékhez és a fali aljzathoz, a készülék automakusan hálóza árammal működik.

·A "17" ikon megjelenése a kijelzón azt jelzi, hogy az elemek hamarosan kifogynak. Cserélje ki őket új elemekkel.

Óvintézkedések az elemek (nem tartozék) használatánál

• Ne keverje a különböző pusú elemeket, és ne használjon egyszerre használt és új elemet!
• Soha ne próbálja újra feltölteni, hő hatásának kitenni, vagy szétszedni az elemeket!
• Az elemeket óvja a magas hőmérsékleől, ne tegye ki például közvetlen napfény hatásának, ne helyezze tűz közelébe, stb.
• Az elemeket égőlángba dobni los!
• Vegye gyelembe a környezetvédelmi előírásokat az elemek eldobásánál.
• Az elemeket ki kell cserélni, ha a hangerő magától csökken, vagy ha működés közben a hangminőség torzul.
• A szivárgás megelőzése érdekében távolítsa el az elemeket, ha a készüléket hosszabb ideig nem fogja használni. -Védje környezetét! Mielő eldobná az elemeket, kérjen tanácsot viszonteladójától, aki esetleg újrafelhasználásra visszavehe azokat.

Vigyázat!

A helytelenül behelyezett elem felrobbanhat! Csak ugyanolyan, vagy egyenértékű elemeket használjon.

AZ IDŐ BEÁLLÍTÁSA

1. Készenlé állapotban (Standby) tartsa lenyomva a tárológombot (MEMO) két másodpercig. A kijelzőn megjelenik: "24 HOURS".
2. Nyomja meg a ◀ vagy ▶ gombot, hogy kiválassza a 24 órás (24 HOURS), vagy 12 órás (12 HOURS) időformátumot.
3. Megerősítés vége nyomja meg a tárológombot (MEMO), és az óra kijelzője kezd el villogni.
4. Nyomja meg a ◀ vagy ▶ gombot, hogy beállítsa az órát. Megerősítés vége nyomja meg a tárológombot (MEMO), és a perc kijelzője kezd el villogni.
5. A perc, év, hónap és nap beállításához ismételje a 4. lépést.

ÉBRESZTÉS BEÁLLÍTÁSA

Ébresztési idő és mód beállítása

1. Készenlé állapotban (Standby) tartsa lenyomva az Ébresztő gombot (ALARM), amíg az "ALARM OFF" mód meg nem jelenik a kijelzőn.

2. Nyomja meg a ◀ vagy ▶ gombot, hogy bekapcsolja az ébresztőt (ALARM ON). Nyomja meg újra az Ébresztő gombot (ALARM). Megjelenik az “ALM” mód, és az óra kijelzője elkezd villogni.

3. Nyomja meg a ◀ vagy ▶ gombot, hogy beállítsa az órát. Megerősítés vége nyomja meg az Ébresztő gombot (ALARM), és a perc kijelzője kezd el villogni.

4. Nyomja meg a ◀ vagy ▶ gombot, hogy beállítsa a perceket, és megerősítésnek nyomja meg az Ébresztő gombot (ALARM).

5. Nyomja meg a ◀ vagy ▶ gombot, hogy kiválassza az ébresztés módját FM rádió (FM), csörgő (BUZZER) és AM rádió (MW). Megerősítés vége nyomja meg Ébresztő gombot (ALARM). (Ha FM/AM rádiót választo, a ◀ vagy ▶ gomb segítségével válassza ki a beprogramozo rádióállomás sorszámát, és megerősítésnek nyomja meg az Ébresztő gombot (ALARM).)

6. Nyomja meg a ◀ vagy ▶ gombot, hogy kiválassza az ébresztés gyakoriságát: hétvégi (WEEKENDS), hétköznapi (WEEKDAYS), egyszeri (ONCE) és minden nap (DAILY). Megerősítésnek nyomja meg az Ébresztő gombot (ALARM). Hétvégi (WEEKENDS): Az ébresztő csak hétvégén kapcsol be.

Hétköznapi (WEEKDAYS): Az ébresztő csak hétköznap kapcsol be.

Minden nap (DAILY): Az ébresztő minden nap bekapcsol.

1. Nyomja meg a ◀ vagy ▶ gombot, hogy beállítsa a hangerőszintet, és nyomja meg az Ébresztő gombot (ALARM), hogy jóváhagyja a beállíto ébresztést. A kijelzőn o marad az “ALM” ikon.

Az ébresztés átmene kikapcsolása

Az ébresztő átmene kikapcsolásához nyomja meg a Szundi gombot (SNOOZE/DIMMER). A szundi után az ébresztő újra bekapcsol.

Megjegyzés: a szundi 9 percig tart.

Az ébresztés kikapcsolása

Nyomja meg a Be/Kikapcsoló gombot (ON/OFF). Az ébresztő kikapcsol, és 24 órát követően szólal meg újra, kivéve az alábbi esetekben:

1. Egyszeri (ONCE) le kiválasztva. Az ébresztő teljesen kikapcsol és az "ALM" ikon eltűnik a kijelzőről.

2. Hétköznapi (WEEKDAYS) le kiválasztva, és a következő nap szombat. A kijelzőn o marad az "ALM" ikon.

* Az ébresztő a következő héői napon, a beállíto időpontban fog megszólalni.

1. Hétvégi (WEEKENDS) le kiválasztva, és a következő nap héő. A kijelzőn o marad az "ALM" ikon.

* Az ébresztő a következő szomba napon, a beállíto időpontban fog megszólalni.

Az ébresztő teljes kikapcsolása

Készenlé állapotban (Standby) tartsa lenyomva az Ébresztő gombot (ALARM), amíg az “ALARM OFF” mód meg nem jelenik a kijelzőn. Nyomja meg újra az Ébresztő gombot (ALARM), és az “ALM” ikon eltűnik a kijelzóról. Az ébresztő ki van kapcsolva.

ALVÁS (SLEEP) FUNKCIÓ

Alvási funkcióban a rádió a beprogramozo idő után automakusan kikapcsol.

1. Nyomja meg többször egymás után az Alvás (SLEEP) gombot, hogy beállítsa a kívánt időtartamot: OFF> 5> 10>15>30>45>60>90>120> OFF...
2. Engedje el az Alvás (SLEEP) gombot. 5 mp múlva a rádió bekapcsol. A "SLEEP" ikon a kijelzón marad.
3. Az Alvás funkció gombbal (SLEEP) ellenőrizhe, hogy mennyi maradt még a beállíto időből.
4. Ha a beállíto idő elő szeretné kikapcsolni a rádiót, nyomja meg a Be/Kikapcsoló gombot (ON/OFF).

TOMPÍTOTT FÉNY (DIMMER)

Az LCD kijelző fényességének beállításához készenlé állapotban nyomja meg többször egymás után a Szundi gombot (SNOOZE/DIMMER).

RÁDIÓ

A rádió működése

1. Nyomja meg a Be/Kikapcsoló gombot (ON/OFF).
2. A Funkcióválasztási gomb (FUNCTION) segítségével válassza ki a FM vagy AM (MW) frekvenciát.
3. Nyomja meg a ◀ vagy ▶ gombot, hogy a kívánt rádióállomásra hangolja készülékét.
4. Állítsa be a kívánt hangerőszintet.
5. Nyomja meg többször egymás után az AUDIO gombot a különböző hangbeállításokért: VOICE (beszédhang), MUSIC (zene) vagy NORMAL (normális).
6. A rádió kikapcsolásához nyomja meg ismét a Be/Kikapcsoló gombot (ON/OFF).

A rádióvétel minőségének javításáért:

FM: Húzza ki a teleszkópos antennát.

AM (MW): Forgassa a készüléket vízszintesen addig, amíg eléri a legjobb vételt.

A rádióállomások beprogramozása (PRESET)

1. Állítsa be a beprogramozni kívánt rádióállomást.
2. Nyomja meg a tárológombot (MEMO). A kijelzőn megjelenik egy villogó "1"-es.
3. Nyomja meg a ◀ / ▶ gombot, hogy kiválassza a beprogramozo adó sorszámát.
4. Nyomja meg újra a tárológombot (MEMO), hogy a készülék elmentse a rádióallomást a megado számon.
5. Ismételje a fen lépéseket a maximum 40 adó beprogramozásához (20 AM(MW) / 20 FM).

A beprogramozo rádióállomások elérése

- Nyomja meg a vagy gombot, hogy elérje a beprogramozo adót.

RDS FUNKCIÓ

Amikor RDS jelü FM rádióállomást fog a készülék, a műsorszolgáltatás neve (PS) megjelenik a kijelzőn. Nyomja meg többször egymás után az RDS gombot, amíg a készülék ciklikusan ki nem jelzi a program pusát (PTY), a “rádiós szöveget” (RT), a frekvenciát és a műsorszolgáltatás nevét (PS).

KIEGÉSZÍTŐ ESZKÖZ CSATLAKOZTATÁSA

1. Csatlakoztassa kiegészítő eszközét (pl. mp3 lejátszó) a készülék bal oldalán lévő LINE IN csatlakozóhoz.
2. Nyomja meg a Funkcióválasztó gombot (FUNCTION), hogy kiválassza a LINE IN módot.
3. Indítsa el a lejátszást a kiegészítőeszközról.
4. Állítsa be a kívánt hangerőszintet.
5. A lejátszás megállításához húzza ki a kiegészítő eszközt a LINE IN csatlakozóból.

TERMÉK INFORMÁCIÓ

Áramfogyasztás: 5 W

Frekvencia tartomány:

FM 87.5-108.0 MHz

AM (MW) 530-1600 KHz

A RÁDIÓ HASZNÁLATA FÜLHALLGATÓVAL

Csatlakoztassa a fülhallgatót (nem tartozék) a készülékhez a fülhallgató csatlakozón keresztül.

A fülhallgatók túlzo hangnyomáson történő tartós használata halláskárosodáshoz vezethet.

BIZTONSÁGI ELŐÍRÁSOK

VIGYÁZAT! Áramütés elkerülése végett a készülék burkolatát (vagy hátát) eltávolítani nem

szabad! A készülék nem tartalmaz a felhasználó által javítható elemeket. A javítást csak szakember/szerviz végezhe.

A háromszögben lévő nyílban végződő villám gyelmeztető jelzés, amely a készüléken belüli veszélyes magasfeszültségre hívja fel a felhasználó gyelmét.

A háromszögben található felkiáltójel gyelmeztető jelzés, amely a készülékre vonatkozó fontos működtetési utasításokra hívja fel a felhasználó gyelmét.

FONTOS!

• A szellőzést nem szabad megakadályozni azzal, hogy pl. újságpapírral, terítővel, függönnyel vagy hasonlóval eltakarja a szellőzőnyilásokat.
• Ne helyezzen nyílt lángforrást (pl. gyertyát) a készülékre!
• Használja készülékét mérsékelt hömérsékleten.
• Tartsa távol készülékét fröccsenő víztöl, vagy vízbe merüléstöl.
• A megfelelő szellőzés érdekében biztosítson legalább 5 cm szabad helyet a készülék körül.
• Ne helyezzen folyadékkal töltö tárgyat (pl. vázát) a készülékre.
• Az adaábla a készülék alján található.

A fülhallgatók túlzo hangnyomáson történő tartós használata halláskárosodáshoz vezethet.

- A hálóza csatlakozó megszakítóeszközként használatos, ezért működőképesnek kell maradnia. A készülék áramellátásának teljes megszüntetéséhez a készülék tápkábelét a fali aljzatból teljesen ki kell húzni. A hálóza csatlakozót működés közben letakarni nem szabad, szabadon hozzáférhetőnek kell maradnia.

- Ha gyors villamos tranziens és/vagy elektrosztakus kisülés hatására a készülék nem működik megfelelően, kapcsolja ki a készüléket teljesen, majd csatlakoztassa újra.

Ha bármikor a jövőben túl szeretne adni ezen a terméken, kérjük jegyezze meg, hogy az elektronikai

hulladéktermékeket nem szabad háztartási hulladéktárolóba helyezni! Kérjük, vigye el megfelelő hulladéktárolóba. Újrahasznosítási tanácsért forduljon a Helyi Hatóságokhoz vagy a kiskereskedőhöz. (Elektromos és Elektronikai Hulladék Berendezés Rendelet)

Megjegyzés: A termék külleme és specikációi előzetes értesítés nélkül megváltoztathatók.

© 2011 A Blaupunkt minden jogot fenntart. . A használa utasítás kizárólag személyes célra másolható és terjeszthető.

CE
