РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BTD7000 BLAUPUNKT

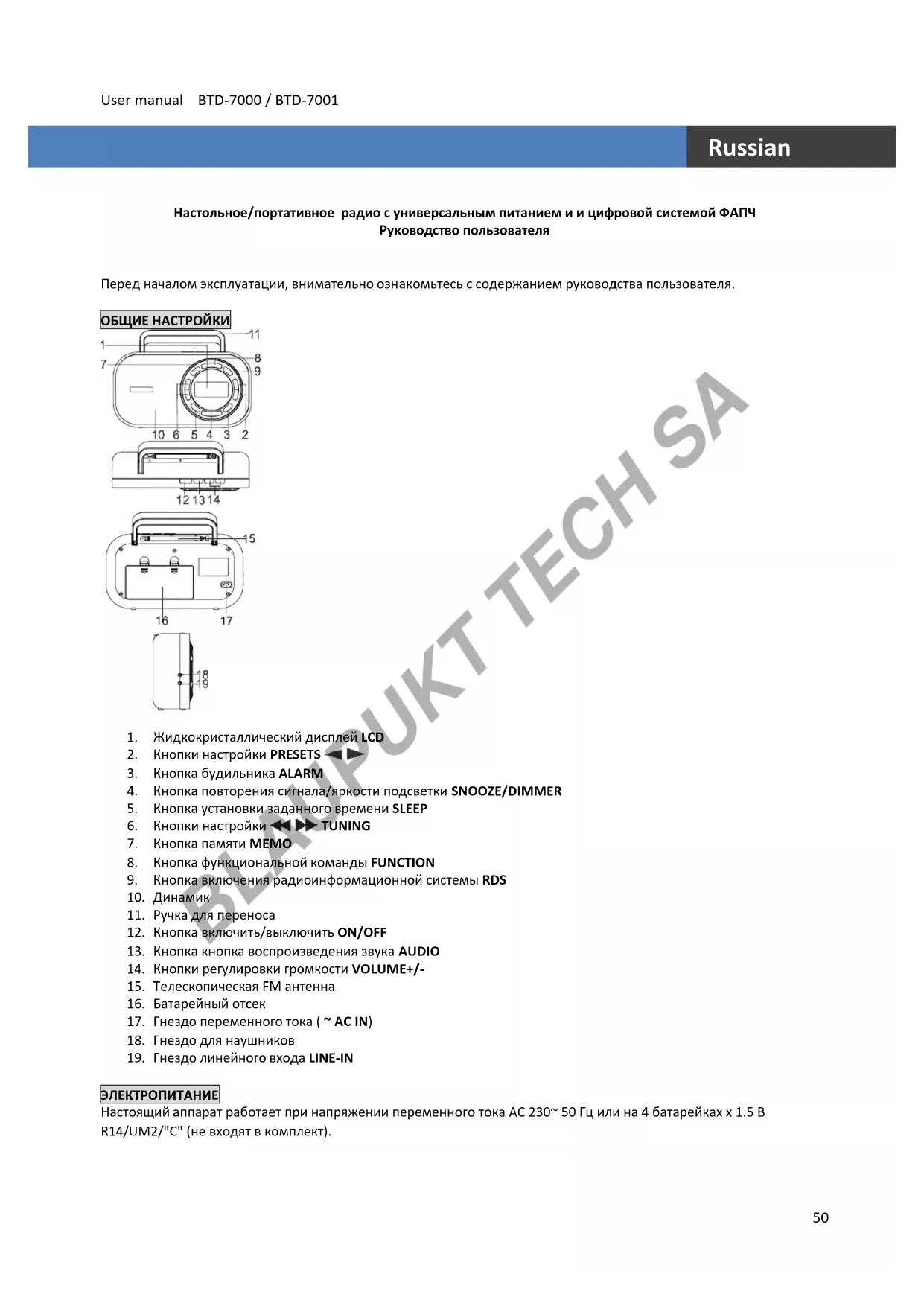

Настольное/портативное радио с универсальным питанием и и цифровой системой ФАПЧ Руководство пользователя

Перед началом эксплуатации, внимательно ознакомьтесь с содержанием руководства пользователя.

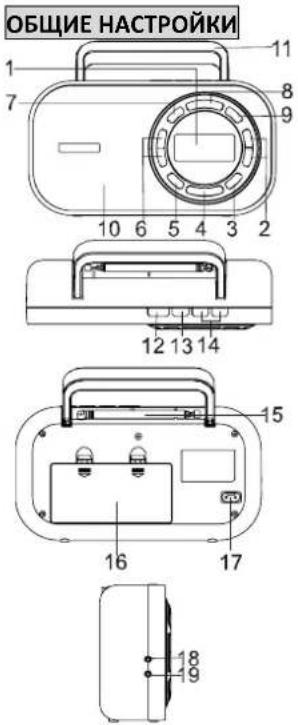

ОБЩИЕ НАСТРОЙКИ 1 7 11 8 9 10 6 5 4 3 2 12 13 14 15 16 17 18 19

1. Жидкокристаллический дисплей LCD
2. Кнопки настройки PRESETS
3. Кнопка будильника ALARM
4. Кнопка повторения сигнала/яркости подсветки SNOOZE/DIMMER
5. Кнопка установки заданного времени SLEEP
6. Кнопки настройки ◀▶TUNING
7. Кнопка памяти МЕМО
8. Кнопка функциональной команды FUNCTION
9. Кнопка включения радиоинформационной системы RDS
10. Динамик
11. Ручка для переноса
12. Кнопка включить/выключить ON/OFF
13. Кнопка кнопка воспроизведения звука AUDIO
14. Кнопки регулировки громкости VOLUME+/-
15. Телескопическая FM антенна
16. Батарейный отсек
17. Гнездо переменного тока (\~ AC IN)
18. Гнездо для наушников
19. Гнездо линейного входа LINE-IN

ЭЛЕКТРОПИТАНИЕ

Настоящий аппарат работает при напряжении переменного тока АС 230\~50 Гц или на 4 батарейках x 1.5 В R14/UM2/"С" (не входят в комплект).

Напряжение переменного тока

Подключите разъемный шнур питания переменного тока (входит в комплект) в гнездо переменного тока на обратной стороне аппарата. Вставьте шнур питания переменного тока в удобную стандартную сетевую розетку переменного тока.

Напряжение постоянного тока

1. Снимите крышку батарейного отсека
2. Вставьте 4 батарейки размером R14/UM2/"C" в отсек. Убедитесь, что их полярные значения (+/-) соответствуют полярным значениям внутри отсека.
3. Поставьте крышку на место.

Примечание:

-Для использования батарей шнур питания должен быть отключен как из гнезда устройства, так и от розетки электропитания.
- Когда шнур переменного тока подключен к сетевой розетке и гнезду переменного тока аппарата, источник питания автоматически устанавливается на напряжение переменного тока.
- Появление значка батарейки "☐" на дисплее указывает на то, что уровень заряда низкий. Следует заменить батарейки на новые.

Инструкция по использованию батареек (не входят в комплект)

- Не смешивайте различные типы батареек, не устанавливайте старые батарейки вместе с новыми.

-Никогда не перезаряжайте батарейки, не нагревайте или не разбирайте их.

·Держите батарейки вдали от источников нагревания, таких как солнце, огонь или прочих.

- Не бросайте батарейки в огонь!

·После использования батареек, выбрасывайте их, не загрязняя окружающую среду.
- Батарейки следует заменить, когда снижается уровень громкости либо, если во время пользования искажается звук.
- Если аппарат не будет использоваться в течение длительного периода времени, во избежание утечки, батарейки необходимо вынуть,
-Берегите окружающую среду. Прежде чем выбросить батарейки, проконсультируйтесь со своим дистрибьютором батареек, возможно, он примет их назад для использования в качестве вторичного сырья.

ВНИМАНИЕ:

В случае неправильной установки батарейки могут взорваться. Заменяйте батарейки только тем же, либо равноценным типом.

НАСТРОЙКА ВРЕМЕНИ

1. В режиме ожидания, нажмите на две секунды кнопку MEMO, и на дисплее появится надпись "24 HOURS".
2. Нажмите ◀◀ или ▶▶ для выбора формата времени "24 HOURS" или "12 HOURS".
3. Для подтверждения, нажмите MEMO, при этом цифры часов должны замигать.
4. Нажмите ← или → для установки значения часов. Для подтверждения, нажмите MEMO при этом цифры минут должны замигать.
5. Повторите Шаг 4 пока не установите значения минут, года, месяца, дня.

НАСТРОЙКА БУДИЛЬНИКА

Настройка будильника и источника пробуждения

1. В режиме ожидание, держите кнопку ALARM в нажатом состоянии, пока на дисплее не появится надпись "ALARM OFF".
2. Нажмите ◀◀ или ▶, чтобы выбрать "ALARM ON" и нажмите ALARM для подтверждения. После этого появится пиктограмма "ALM", и на дисплее замигают цифры часов.
3. Нажмите ◀◀ или ▶▶ для настройки значения часов. После этого нажмите ALARM для подтверждения, и на дисплее замигают цифры минут.
4. Нажмите ◀◀ или ▶▶ для настройки значения минут и нажмите ALARM для подтверждения.

5. Нажмите ◀◀ или ▶▼ чтобы выбрать источник пробуждения среди “FM”, “BUZZER” и “MW”. После этого нажмите для подтверждения ALARM. (После выбора “FM” или “MW” нажмите ◀◀ или ▶▼ чтобы выбрать заранее установленное число и нажмите ALARM для подтверждения)

6. Нажмите ◀◀ или ▶▶, чтобы выбрать частоту звонка будильника среди “WEEKENDS”, WEEKDAYS”, “ONCE” и “DAILY”. После этого нажмите для подтверждения кнопку ALARM.

WEEKENDS: Будильник активируется только на выходные.

WEEKDAYS: Будильник активируется в будние дни.

ONCE: Будильник активируется лишь единожды.

DAILY: Будильник активируется ежедневно.

1. Нажмите ◀ или ▶ для настройки уровня громкости сигнала будильника, а также снова кнопку ALARM, для подтверждения настройки будильника. Пиктограмма "ALM" останется на дисплее.

Отключение будильника на некоторое время

Нажмите кнопку SNOOZE/DIMMER для того, чтобы на время отключить будильник. Будильник вновь зазвонит, когда временный период закончится.

Внимание: временное отключение длится 9 мин.

Выключение будильника

Нажмите ON/OFF. Будильник включится в то же время завтра за исключением, если не были выбраны следующие ситуации:

1. Выбран режим "ONCE". Будильник отменяется и пиктограмма "ALM" исчезает с дисплея.
2. Выбран режим "WEEKDAYS", а завтра суббота. Пиктограмма "ALM" остается на дисплее.

* Будильник включится в то же время в следующий понедельник.

1. Выбран режим "WEEKENDS", а завтра понедельник. Пиктограмма "ALM" остается на дисплее.

* Будильник включится в то же самое время в следующую субботу.

Отмена настроек будильника

В режиме ожидания держите кнопку ALARM в нажатом положении, пока на дисплее не появится надпись "ALARM OFF". Вновь нажмите кнопку ALARM, чтобы подтвердить, и пиктограмма "ALM" исчезнет с дисплея. Будильник отменен.

ФУНКЦИЯ SLEEP

В режиме сна радио автоматические отключается после указанного времени.

1. Нажмите несколько раз кнопку SLEEP для того, чтобы настроить время сна: OFF> 5> 10>15>30>45>60>90>120> OFF...
2. Отпустите кнопку SLEEP. Через 5 секунд радио включится. Пиктограмма "SLEEP" останется на дисплее.
3. Нажмите кнопку SLEEP, чтобы проверить оставшееся время до выключения.
4. Если вы хотите отключить радио до наступления указанного времени нажмите кнопку ON/OFF.

DIMMER

Нажмите несколько раз кнопку SNOOZE/DIMMER в режиме ожидания, для настройки яркости ЖК дисплея.

РАДИО

Прослушивание радио

1. Нажмите выключатель ON/OFF для того, чтобы включить радио.
2. Нажмите кнопку FUNCTION для выбора диапазона FM или MW.
3. Нажмите ◀◀ или ▶▶ для настройки желаемой радиостанции.
4. Настройте нужный уровень звука.

5. Нажмите кнопку ON/OFF снова для того, чтобы выключить радио.

6. Несколько раз нажмите кнопку AUDIO для того, чтобы выбрать желаемые настройки звука: тональность VOICE, прослушивания музыки MUSIC или нормальный режим NORMAL

Для того, чтобы улучшить прием:

FM: Выдвиньте телескопическую антенну.

MW: Поверните аппарат горизонтально для оптимального приема.

Предварительная настройка радиостанций

1. Настройте радиостанцию.
2. Нажмите один раз кнопку MEMO, и на дисплее появится мигающее "1".
3. Нажмите ◀ или ▶ для выбора номера предварительной установки.

4. Нажмите кнопку MEMO снова для сохранения станции в качестве номера предварительной установки.

5. Повторите вышеуказанные шаги, чтобы установить предварительную настройку максимум 40 станций (20 MW / 20 FM).

Нахождение установленных станций

-Нажмите кнопку ◀ или ▶, чтобы получить доступ к предварительно настроенным станциям.

Функция RDS

При приеме станции FM с функцией RDS на экране появляется название станции (PS). Несколько раз нажмите кнопку RDS для того, чтобы появился код идентификации программы (PTY), радио текст (RT), частота и название станции (PS).

ПОДКЛЮЧЕНИЕ ВСПОМОГАТЕЛЬНОГО ИСТОЧНИКА

1. Подсоедините вспомогательный источник (например, mp3 плеер) к гнезду LINE-IN с левой стороны аппарата.
2. Нажмите кнопку FUNCTION для выбора режима LINE-IN..
3. Нажмите проигрывание с вспомогательного источника.
4. Настройте желаемый уровень звука.
5. Чтобы установить проигрывание отсоедините вспомогательный источник от гнезда LINE-IN

ИНФОРМАЦИЯ О ТОВАРЕ

Потребляемая мощность: 5 Вт

Диапазон частот:

FM (УКВ) 87.5-108.0 мГц

MW (CB)530-1600 кГц

ИСПОЛЬЗОВАНИЕ НАУШНИКОВ

Подсоедините наушники (не входят в комплект) к гнезду для наушников на аппарате.

Постоянное использование наушников с высоким уровнем громкости может повредить слух.

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

DO NOT OPEN ОСТОРОЖНО: Для уменьшения риска поражения электрическим разрядом, не снимайте заднюю крышку. Внутри аппарата нет запчастей, которые могут обслуживаться пользователем. По всем вопросам обслуживанию обращайтесь в сервисные центры.

Значок в виде молнии в треугольнике предупреждает об «опасном напряжении» внутри корпуса аппарата.

Значок в виде восклицательного знака внутри треугольника предупреждает о важных инструкциях по зованию изделием.

ВАЖНО!

• Вентиляция внутри корпуса не должна затрудняться путем накрытия вентиляционных отверстий такими предметами как газеты, скатерти, занавески и т.д.
• Не разрешается ставить на аппарат открытие источники пламени, такие как зажженные свечи.
• Аппарат предназначен для использования в умеренном климате.
• Избегайте попадания воды в аппарат.
• Обеспечьте свободное пространство на расстоянии 5 см вокруг аппарата для достаточной вентиляции.
• Не ставьте на аппарат предметы наполненные жидкостями, такие как вазы.
• Паспортная табличка аппарата находится на задней крышке корпуса.

• Чрезмерный уровень звука из наушников может привести к потере слуха.

• Сетевой штепсель используется в качестве устройства отсоединения, и может понадобиться в любой момент. Для того, чтобы полностью отсоединить аппарат от источника питания, сетевой штепсель аппарата должен быть вынут из сетевой розетки полностью. Нельзя преграждать доступ к сетевой вилке, и она должна быть доступной в любой момент для целевого использования.

• Кратковременная неустойчивость в электропитании и/или электростатические явления могут вызвать перебои в работе и потребовать выкл./вкл питание заново.

В случае, если вам понадобится выбросить аппарат имейте в виду, что электрические изделия не могут выбрасываться вместе с остальным мусором. Пожалуйста, узнайте, у местных органов власти, либо в магазине, где находятся соответствующие центры переработки (Директива по повторной переработке электронного и электрического оборудования)

Примечание: Дизайн и характеристики продукта могут изменяться без предупреждения.

© 2011 Все права защищены от Blaupunkt. Этот материал может быть воспроизведен, копирован или распространен только в целях личного пользования

CE
