HASZNÁLATI ÚTMUTATÓ LE 22S81B SAMSUNG

7,5 kg 10°C a 40°C (50°F a 104°F) 10 % a 80 %, sem condensação -20°C a 45°C (-4°F a 113°F) 5 % a 95 %, sem condensação O design e as características técnicas estão sujeitos a alterações sem aviso prévio. Este dispositivo é um aparelho digital de Classe B. Para informações sobre a fonte de alimentação e o consumo de energia, veja a etiqueta colada ao produto. Português - 36 BN68-01177H-X0Por-0730.indd 36 2007-08-07 3:54:30 Esta página foi intencionalmente deixada em branco BN68-01177H-X0Por-0730.indd 37 2007-08-07 3:54:30 Elővigyázatosság az állóképek megjelenítésével kapcsolatban. Az állóképek a TV-képernyő maradandó károsodását okozhatják.

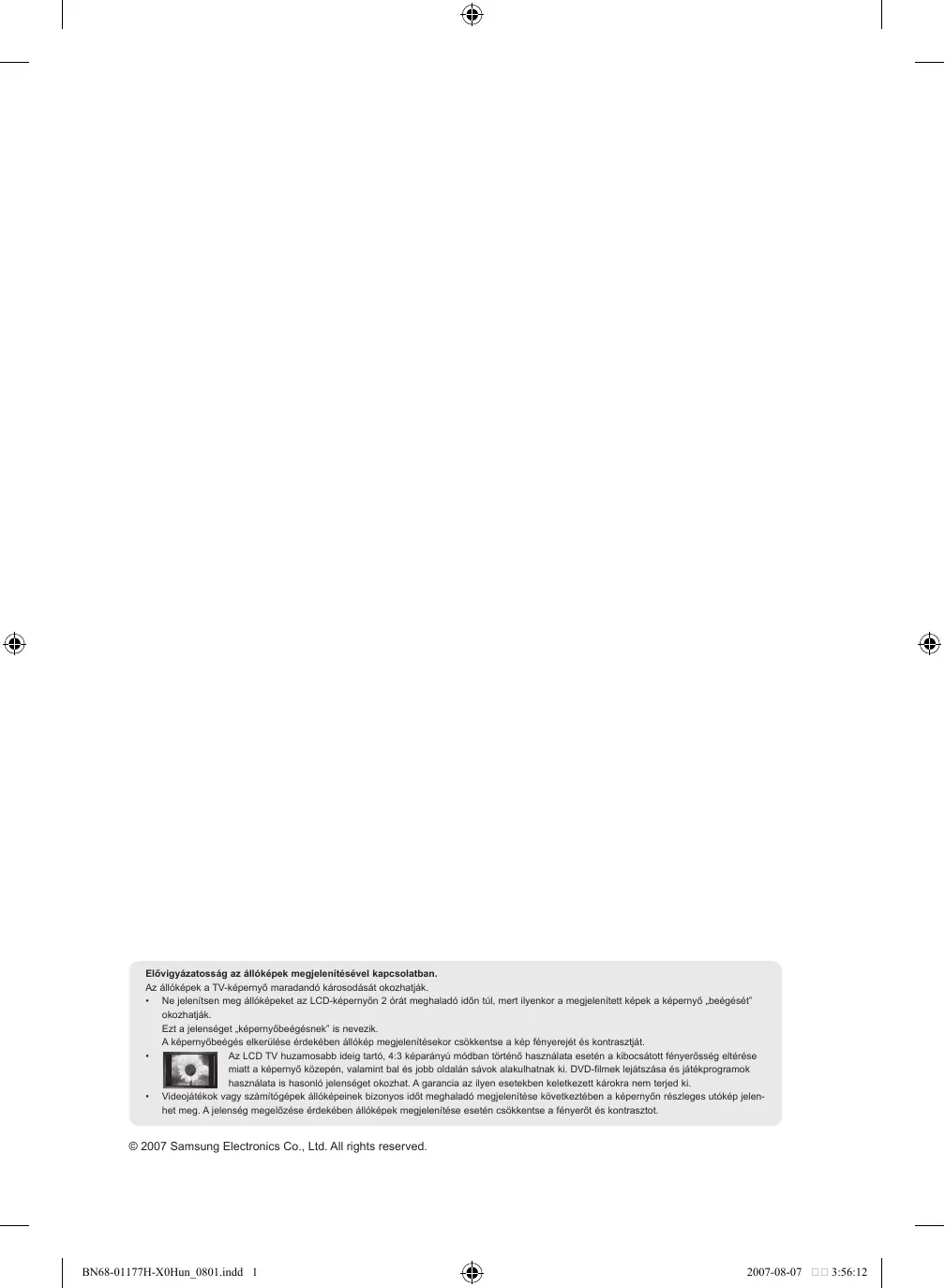

• Ne jelenítsen meg állóképeket az LCD-képernyőn 2 órát meghaladó időn túl, mert ilyenkor a megjelenített képek a képernyő „beégését” okozhatják. Ezt a jelenséget „képernyőbeégésnek” is nevezik. A képernyőbeégés elkerülése érdekében állókép megjelenítésekor csökkentse a kép fényerejét és kontrasztját.
• Az LCD TV huzamosabb ideig tartó, 4:3 képarányú módban történő használata esetén a kibocsátott fényerősség eltérése miatt a képernyő közepén, valamint bal és jobb oldalán sávok alakulhatnak ki. DVD-filmek lejátszása és játékprogramok használata is hasonló jelenséget okozhat. A garancia az ilyen esetekben keletkezett károkra nem terjed ki.
• Videojátékok vagy számítógépek állóképeinek bizonyos időt meghaladó megjelenítése következtében a képernyőn részleges utókép jelenhet meg. A jelenség megelőzése érdekében állóképek megjelenítése esetén csökkentse a fényerőt és kontrasztot. © 2007 Samsung Electronics Co., Ltd. All rights reserved. BN68-01177H-X0Hun_0801.indd 1 2007-08-07 3:56:12 Tartalom TELEVÍZIÓ CSATLAKOZTATÁSA ÉS FELKÉSZÍTÉSE

• A hang alapbeállításának módosítása p. 21
• Hangbeállítások módosítása p. 22
• A TruSurround XT (SRS TS XT) beállítása p. 22
• Fejhallgató csatlakoztatása p. 23
• A hangmód kiválasztása p. 23
• A hangerő automatikus beállítása p. 23
• A belső némítás beállítása p. 24
• A kis képablak hangjának hallgatása p. 24
• Hangbeállítások visszaállítása a gyári alapbeállításra p. 25
• Magyar Tartozékok p. 2
• Az állvány felszerelése p. 2
• A fali konzol felszerelése p. 2
• A vezérlőpanel áttekintése p. 3
• A csatlakoztató panel áttekintése p. 4
• A távvezérlő áttekintése p. 6
• Elemek behelyezése a távirányítóba p. 7
• A készülék be- és kikapcsolása p. 7
• A televízió készenléti üzemmódba helyezése p. 7
• Plug & Play p. 8

• Csatornák automatikus tárolása p. 9
• Csatornák kézi tárolása p. 10
• A csatornalista beállítása p. 11
• A gyermekzár funkció aktiválása p. 11
• Tárolt csatornák rendezése p. 12
• Csatornanevek hozzárendelése p. 12
• Csatornák finomhangolása p. 13

• Képtípus módosítása p. 14
• Az egyedi képbeállítások módosítása p. 14
• Színtónus módosítása p. 15
• A háttérvilágítás aktiválása p. 15
• A kép részletes beállításainak konfigurálása p. 16
• Képméret módosítása p. 17
• Az aktuális kép kimerevítése p. 18
• Képernyő mód választása p. 18
• Képbeállítások visszaállítása gyári alapbeállításra p. 18
• Digitális zajcsökkentés, Aktív szín, DNIe p. 19
• Kép a képben megjelenítés (PIP) p. 20
• HDMI feketeszint p. 21
• Az aktuális idő beállítása és megjelenítése p. 25
• Az automatikus kikapcsolás beállítása p. 26
• A televízió automatikus be- és kikapcsolása p. 26

• A nyelv kiválasztása p. 27
• Játékmód használata p. 27
• A Kék képernyő mód beállítása / Dallam választása p. 28
• Az Energy Saving (Energiatakarékosság) funkció használata p. 28
• Forrás kiválasztása p. 29
• A bemeneti forrásnevek szerkesztése p. 29

• A (Windows XP alapú) számítógépes szoftver beállítása p. 32
• Képernyőmódok p. 32
• A számítógép beállítása p. 33
• A PC házimozi beállítása p. 34
• TANÁCSOK A KÉSZÜLÉK HASZNÁLATÁVAL KAPCSOLATBAN Használati útmutató Kérjük, hogy a készülék működtetése előtt gondosan olvassa végig a kezelési útmutatót és őrizze meg, mert később szüksége lehet rá. Jelek Gomb A Kensigton féle lopászár használata p. 35
• Hibaelhárítás: Mielőtt szakemberhez fordulna p. 35
• Műszaki és környezeti jellemzők Fontos Megjegyzés Nyomógomb Magyar - BN68-01177H-X0Hun_0801.indd 1 2007-08-07 3:56:12 Tartozékok Győződjön meg róla, hogy az LCD-televízió következő tartozékai rendelkezésre állnak. Ha bármelyik tartozék hiányzik, forduljon a márkakereskedőhöz. M4 X L16 Távvezérlő és elemek (AAA x 2) Tápkábel p. 36

Csavar az állványhoz (4 db.) Takarólemez

• Garanciakártya Állvány

• Biztonsági útmutató Törlőkendő

• Regisztrációs lapok Garanciakártya / Biztonsági útmutató / Regisztrációs lapok (nem minden régióban) Típustól függően előfordulhat, hogy az állvány és a csavar nincs felszerelve. Az állvány felszerelése <2> <3> . Helyezze a készüléket képernyővel lefelé puha rongyra vagy párnára az asztalon. . Helyezze az állványt a TV alján lévő lyukba.

3. Helyezzen egy csavart a jelzett lyukba és húzza meg.

A fali konzol felszerelése A falra szerelést biztosító elemek (külön megvásárolhatók) segítségével a TV falra is rögzíthető. A falra szerelést biztosító elemek felszerelésével kapcsolatban olvassa el az elemekhez mellékelt tájékoztatót. A fali konzol felszereléséhez kérje szakember segítségét. A Samsung Electronics nem vállal felelősséget semmilyen tárgyi vagy személyi sérülésért, ha Ön úgy dönt, hogy saját maga szereli fel a televíziót. Ne szerelje fel a falikart, ha a TV be van kapcsolva. Ez áramütés miatti sérülést okozhat.

Távolítsa el az állványt, takarja le sapkával az alsó nyílást és rögzítse két csavarral. Magyar - BN68-01177H-X0Hun_0801.indd 2 2007-08-07 3:56:12 A vezérlőpanel áttekintése

A termék színe és formája típusonként különbözhet. 1 SOURCE Váltogat az összes hozzáférhető beviteli forrás Csatornaváltáshoz. között (TV, . külső, AV, S-Video, Komponens, PC, A képernyőn megjelenő menüben a HDMI). A képernyőn megjelenő menüben úgy gombokat úgy használja, ahogy a távirányítón használja ezt a gombot, ahogy a távirányítón az a és a gombokat szokás. ENTER gombot szokás. (A televíziót a távvezérlő nélkül a csatornaváltó gombbal is bekapcsolhatja.) 2 MENU 5 Hangszórók Nyomja meg, ha a képernyőmenüt kívánja megjeleníteni. (Tápellátás) A televízió be- és kikapcsolásához nyomja meg. A hangerő csökkentésére vagy növelésére Tápfeszültségjelző használható. Villog és elalszik, ha a készülék be van A képernyőn megjelenő menüben a kapcsolva, készenléti állapotban pedig gombokat úgy használja, ahogy a távirányítón a folyamatosan világít. és a gombokat szokás. Távirányító érzékelője A távvezérlőt a TV-nek erre a pontjára kell irányítani. Magyar - BN68-01177H-X0Hun_0801.indd 3 2007-08-07 3:56:13 A csatlakoztató panel áttekintése

A termék színe és formája típusonként különbözhet.

Ha külső eszközt csatlakoztat a TV-hez, győződjön meg róla, hogy az egység ki van kapcsolva. Külső eszköz csatlakoztatása esetén ügyeljen a csatlakozó és a kábel színének egyeztetésére. 1 Beltéri egység, videomagnó vagy DVD csatlakoztatása Csatlakozó EXT Videó

Kimenet Videó + Audió (bal/jobb) Csak TV kimenet van. - Bemenetek és kimenetek külső berendezések, például videomagnó, DVD-, videojáték- vagy videolemezlejátszó számára. 2 HDMI eszközök csatlakoztatása - A HDMI-csatlakozóval ellátott AV-készülékek (beltéri egységek, DVD-lejátszók) közötti kapcsolatot támogatja. - HDMI–HDMI összeköttetés esetén nincs szükség kiegészítő hangkapcsolatra. ➣ Mi az a HDMI? - A „High Definition Multimedia interface” (nagy felbontású multimédiás interfész) nagy felbontású digitális videoanyag és digitális audiofelvételek többcsatornás átvitelét teszi lehetővé (5,1 csatorna). - A HDMI/DVI IN-csatlakozó támogatja a DVI-kapcsolatot egy kiterjesztett eszközre, a megfelelő kábelen keresztül (nincs mellékelve). A HDMI és a DVI között az a különbség, hogy a HDMI-eszköz mérete kisebb, telepítve van rá a HDCP (Nagy sávszélességű digitális másolásvédelem) kódolási funkció, valamint támogatja a többcsatornás digitális hangátvitelt. ➣ Hangkimenethez a DVI–HDMI kábelt vagy a DVI–HDMI átalakítót és az „R - AUDIO - L” csatlakozón a DVI bemenetet kell használni. - Ha a terméket HDMI- vagy DVI-kábellel beltéri egységhez, DVD-lejátszóhoz vagy játékkonzolhoz stb. csatlakoztatja, győződjön meg arról, hogy az alábbi táblázat szerinti kompatibilis videokimeneti módba állította be. Ennek elmulasztása a kép torzulását, szétesését vagy hiányát idézheti elő. Magyar - BN68-01177H-X0Hun_0801.indd 4 2007-08-07 3:56:13

A HDMI/DVI és a komponens csatlakoztató támogatása HDMI/DVI 50Hz HDMI/DVI 60Hz Komponens 480i

- A HDMI/DVI IN csatlakozóval PC-hez kapcsolódhat. 3 Számítógép csatlakoztatása - Csatlakoztassa a D- Sub kábelt (opcionális) a készülék hátoldalán található „PC (PC IN)” aljzatba, a másik végét pedig a számítógép videokártyájához. - Csatlakoztassa a sztereó audiokábelt (opcionális) a készülék hátoldalán található „AUDIO (L)” és „AUDIO (R)” csatlakozóhoz, a másik végét pedig a DVD hangkártyájának „Audio Out” csatlakozójához. 4 Antenna vagy kábeltelevíziós hálózat csatlakoztatása A televízió-csatornák megfelelő megtekintéséhez az alábbi források valamelyikén át biztosítani kell a készülék jelvételét: - kültéri antenna, kábeltelevíziós hálózat vagy műholdas hálózat. 6 Külső A/V készülékek csatlakoztatása - Csatlakoztassa az RCA- vagy az S-VIDEO-kábelt a megfelelő külső A/V készülékhez, pl. VCR-hez, DVD-hez vagy kamerához. - Csatlakoztassa az RCA audiokábeleket (opcionális) a készülék hátoldalán található „R - AUDIO - L” csatlakozóhoz, a másik végét pedig az A/V készülék megfelelő audiokimeneti csatlakozójához. - Fejhallgatót a készülék hátoldalán található fejhallgató kimenethez (5) csatlakoztathat. Amíg a fejhallgató csatlakoztatva van, a beépített hangszórók inaktívak. 7 DIGITAL AUDIO OUT (OPTICAL) - Csatlakoztatás digitális audiokomponenshez 8 Komponenskészülékek (DVD) csatlakoztatása - A komponens videokábel (opcionális) egyik végét csatlakoztassa a készülék hátoldalán található komponensbemenethez („PR”, „PB”, „Y”), a másik végét pedig a DVD megfelelő videokimenetéhez. - Ha a beltéri egységet és a DVD-t egyaránt csatlakoztatni kívánja, akkor először a beltéri egységet kösse össze a DVD-vel, majd ezután készüléke komponensbemenetével („PR”, „PB”, „Y”). - A komponenseszközökön (DVD-n) a PR, a PB és az Y csatlakozót néha Y, B-Y és R-Y vagy Y, Cb és Cr jelzéssel látják el. - Az RCA audiokábeleket (opcionális) a készüléke hátsó oldalán található „R -AUDIO - L” bemenethez csatlakoztassa, a kábel másik végét pedig a DVD-n található audiokimenethez. - Az LCD TV optimális képfelbontása 720p módban érhető el. - Az LCD TV maximális képfelbontása 1080i módban érhető el. 9 Kensington zár - A Kensington-zár (opcionális) olyan eszköz, amellyel a rendszer fizikailag rögzíthető, ha a készüléket nyilvános helyen használják. - Ha zárszerkezetet szeretne használni, forduljon segítségért a tv-készülék eladójához. - A Kensington zár elhelyezkedése a típustól függően változhat. Magyar - BN68-01177H-X0Hun_0801.indd 5 2007-08-07 3:56:13 A távvezérlő áttekintése 1 Televízió készenléti gombja 2 Számgombok közvetlen csatornaeléréshez 3 Egyjegyű/kétjegyű csatornaválasztás 4 A képernyőn megjelenik a „Csatornalista” felirat. 5 Közvetlenül kiválasztja a TVüzemmódot 6 Hangerő növelése Hangerő csökkentése 7 Hang ideiglenes kikapcsolása 8 Menü megjelenítése és a változtatás jóváhagyása 9 Hangmód kiválasztása. 0 Visszatérés az előző menühöz ! Képhatás kiválasztása @ Állítsa be a képernyő fényerejét energiatakarékossági okokból. # Hanghatás kiválasztása % SRS TS XT kiválasztása ^ Elérhető forrás kiválasztása & Előző csatorna

• Automatikus kikapcsolás ( HDMI-mód közvetlen kiválasztása ) P : Következő csatorna P : Előző csatorna a Kilépés a képernyőmenüből Kép a képben (PIP) funkciók $ PIP aktiválása vagy kikapcsolása g Csatornaválasztás alképhez (PIP) h Forrásválasztás alképhez (PIP) i Forrásválasztás alképhez (PIP) Teletext funkciók 5 Kilépés a teletext megjelenítési módból 8 Teletext tartalomjegyzék $ Teletext kimerevítése ^ Teletext mód kiválasztása (LIST / FLOF) & Teletext aloldal ) P : Teletext következő oldala P : Teletext előző oldala a Teletext törlése c Teletext megjelenítése e álasszon a Teletext, Double (Dupla) és Mix opciók közül. h Teletext tárolása i Teletext méretének kiválasztása 9!df Fastext témaválasztás b A menü kurzorát vezérli c A sugárzott műsor információinak megtekintésére szolgál d Kép kimerevítése f Képméret kiválasztása

Az éles fény befolyásolhatja a távvezérlő teljesítményét. Ez a különleges távirányító gyengénlátók számára készült, és a Be-/kikapcsolás, a Csatorna és a Hangerő gomb Braille-írással jelölt. Magyar - BN68-01177H-X0Hun_0801.indd 6 2007-08-07 5:07:15 Elemek behelyezése a távirányítóba

1. Az ábrán látható módon tolja felfelé a távvezérlő hátlapját.

2. Tegyen be két AAA méretű elemet.

➣ Az elemek „+” és „–” pólusát az elemtartóban látható ábrával egyezően kell elhelyezni.

3. Tegye vissza a fedelet.

➣ Ha hosszabb ideig nem használja a távvezérlőt, vegye ki az elemeket, és tárolja őket hűvös, száraz helyen. A távvezérlő legfeljebb 7 m távolságra használható a TV-készüléktől. (Átlagos TV-használat esetén az elemek körülbelül egy évig használhatók.)

Ha a távvezérlő nem működik, ellenőrizze a következőket:

1. Be van kapcsolva a TV?

2. Felcserélődött az elemek plusz és mínusz pólusa?

3. Kifogytak az elemek?

4. Áramkimaradás van, vagy nincs csatlakoztatva a tápkábel?

5. Van a közelben fluoreszkáló fény vagy neonfényjel?

A készülék be- és kikapcsolása A tápfeszültség vezetéke a készülék hátoldalához van csatlakoztatva.

1. Helyezze a tápfeszültség-vezeték csatlakozóját a megfelelő aljzatba.

➣ A készülék elején található készenléti jelzés világítani kezd.

2. Nyomja meg a készülék előoldalán a gombot.

➣ A távirányító POWER vagy TV gombjával is bekapcsolhatja a TV-készüléket. ➣ A készülék automatikusan a legutoljára megtekintett csatornát választja ki.

3. Nyomja meg valamelyik számgombot (0~9) vagy a csatornaváltó gombot ( / ) a távvezérlőn, vagy a

gombot a készülék jobb oldalán. ➣ A készülék első használatakor ki kell választania, hogy melyik nyelvet szeretné használni a menük és üzenetek megjelenítéséhez.

4. A készülék a POWER gomb ismételt megnyomásával kapcsolható ki.

A televízió készenléti üzemmódba helyezése A televízió készenléti üzemmódba kapcsolásával a készülék áramfogyasztása csökkenthető. A készenléti üzemmód a tévénézés átmeneti megszakításakor (például étkezések alkalmával) lehet hasznos.

1. Nyomja meg a távvezérlő POWER gombját.

➣ A képernyő elsötétül, és a készülék előlapján megjelenik a vörösen világító készenléti jelzőfény.

2. A készülék visszakapcsolásához nyomja meg újra a POWER gombot, a számgombokat (0~9), a TV

gombot vagy a csatornaváltó ( / ) gombot. ➣ A televíziót ne hagyja hosszabb ideig (például amíg szabadságra utazik) készenléti állapotban. Érdemes a televízió táp- és antennacsatlakoztatását is megszüntetnie. Magyar - BN68-01177H-X0Hun_0801.indd 7 2007-08-07 3:56:14 Plug & Play A TV-készülék legelső bekapcsolásakor több alapvető felhasználói beállítás végezhető el egymás után automatikusan. A lehetőségek az alábbiak:

1. Nyomja meg a távvezérlő POWER gombját.

Megjelenik a „Start Plug & Play” üzenet az „OK” gombbal.

2. A megfelelő nyelv kiválasztásához nyomja meg a vagy a

gombot, majd az ENTER gombot.

3. Az „Üzlet” vagy az „Otthon” mód kiválasztásához nyomja meg a

◄ vagy a ► gombot, majd nyomja meg az ENTER gombot.

Enter Exit Javasoljuk, hogy TV-készülékét állítsa Otthon módra, hogy otthonában a legkiválóbb képminőséget élvezhesse. Az Üzlet mód használata kereskedelmi környezetben javasolt. Ha véletlenül Üzlet üzemmódra állította a készüléket, tartsa nyomva a TV-készülék jobb szélén a MENU gombot öt másodpercig, így a TV visszatér a dinamikus (Otthon) módba.

4. Megjelenik az „Ellenőrizze az antennabemenetet” üzenet az „OK” gombbal.

Nyomja meg az ENTER gombot.

Ellenőrizze az antennakábel megfelelő csatlakoztatását.

5. A megfelelő ország kiválasztásához nyomja meg a vagy a gombot, majd az ENTER gombot.

6. Az „Automata tárolás” menü a „Start” választásával jelenik meg. Nyomja meg az ENTER gombot.

Miután az összes csatorna tárolása megtörtént, megjelenik az „Órabeállítás” menü. Az ENTER gomb lenyomásával bármikor megszakíthatja a memóriába tárolás folyamatát.

7. Nyomja meg az ENTER gombot.

Válassza ki a vagy a gombbal az „Hónap”, „Nap”, „Év”, „Óra”, vagy a „Perc”. Állítsa be az „Hónap”, „Nap”, „Év”, „Óra”, vagy a „Perc” a vagy a gombbal.

A távvezérlőn található számgombok segítségével is beállíthatja a „Hónap”, „Nap”, „Év”, az „Óra” és a „Perc”.

8. Az ENTER gombbal hagyja jóvá a választását. Megjelenik a „Jó szórakozást!” üzenet. Ha végzett,

nyomja meg az ENTER gombot.

Akkor is, ha nem nyomta meg az ENTER gombot, az üzenet néhány másodperc múlva automatikusan eltűnik. Nyelv: A nyelv kiválasztása. Ország: Az ország kiválasztása. Automata tárolás: Az adott területen elérhető csatornák automatikus megkeresése és tárolása. Órabeállítás: A TV órájának beállítása. Magyar - BN68-01177H-X0Hun_0801.indd 8 2007-08-07 3:56:14 a vissza kívánja állítani ezt a funkciót...

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

Nyomja meg a vagy a gombot a „Beállítás” kiválasztásához, majd az ENTER gombot.

2. A „Plug & Play” opció kiválasztáshoz ismételten nyomja meg az

3. Megjelenik a „Plug & Play indítása” üzenet. (Lásd a 8. oldalt)

Beállítás Plug & Play Nyelv : Magyar Idő Játék mód : Ki Kék képernyő : Ki Dallam : Közepes PC házimozi : Ki Energiagazd. : Ki HDMI feketeszint : Alacsony PIP Mozgatás Belépés

Vissza Plug & Play Plug & Play indítása

Belépés - Csatornák automatikus tárolása - Csatornák kézi tárolása

Vissza Csatorna Ország : Belgium Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás Mozgatás Belépés

Vissza Csatornák automatikus tárolása Végigpásztázhatja a rendelkezésre álló frekvenciatartományt (a lehetőségek országonként eltérőek). Elképzelhető, hogy a csatornákhoz automatikusan hozzárendelt programszámok nem egyeznek az aktuális vagy a kívánt programszámokkal. Azonban kézzel is megválaszthatja a programszámokat, és bármely nem kívánt csatornát törölhet.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A ▲ vagy a ▼ gombbal válassza ki a „Csatorna” opciót, majd nyomja meg az ENTER gombot.

2. Az „Ország” opció kiválasztásához nyomja meg az ENTER gombot.

3. Válassza ki a megfelelő országot a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot.

4. A ▲ vagy a ▼ gombbal válassza ki az „Automata tárolás” opciót, majd nyomja meg az ENTER gombot.

5. Nyomja meg az ENTER gombot.

➣ A készülék elkezdi az elérhető csatornák letárolását. ➣ Az ENTER gomb megnyomásával bármikor megszakíthatja a memóriába tárolási folyamatot, és visszatérhet a „Csatorna” menühöz.

6. Az összes elérhető csatorna tárolása után megjelenik a „Sorrend” menü. (Lásd a 12. oldalt)

Magyar - BN68-01177H-X0Hun_0801.indd 9 2007-08-07 3:56:14 Csatornák kézi tárolása Összesen 100 csatorna tárolására van mód, beleértve a kábeltelevíziós hálózaton fogott adásokat is. A csatornák kézi tárolásakor: Eldöntheti, hogy valamennyi talált csatornát el kívánja-e tárolni. Kiválaszthatja az egyes tárolt csatornák azonosítására szolgáló programszámot.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

Nyomja meg a vagy a gombot a „Csatorna” menü kiválasztásához, majd az ENTER gombot.

2. A vagy a gombbal válassza ki a „Kézi tárolás” opciót, majd nyomja meg az ENTER gombot.

3. A „Program” opció kiválasztásához nyomja meg az ENTER gombot.

4. A programszám csatornához rendeléséhez a vagy a gombbal válassza ki a megfelelő számot,

majd nyomja meg az ENTER gombot. ➣ A távvezérlőn található számgombok segítségével is kiválaszthatja a programszámot.

5. A vagy a gombbal válassza ki a „Színrendszer” opciót, majd nyomja meg az ENTER gombot.

6. Válassza ki a megfelelő alapszínt a vagy a gombbal, majd nyomja meg az ENTER gombot.

7. A vagy a gombbal válassza ki a „Hangrendszer” opciót, majd nyomja meg az ENTER gombot.

8. Válassza ki a megfelelő hangnormát a vagy a gombbal, majd nyomja meg az ENTER gombot.

➣ Ha nincs vagy nem megfelelő a hang, válasszon ki másik hangrendszert.

9. Ha tudja az eltárolni kívánt csatatorna számát, az vagy a gombbal válassza a „Csatorna”

lehetőséget. Nyomja meg az ENTER gombot. A vagy a gombbal válassza a C (hagyományos sugárzás) vagy az S (kábeltévé) lehetőséget. A gombbal eldönti a kiválasztást. Válassza ki a megfelelő számot a vagy a gombbal, majd nyomja meg az ENTER gombot. ➣ Számválaszték: P (program), C (hagyományos antenna), S (kábeltévé) ➣ A távvezérlőn található számgombok segítségével is kiválaszthatja a csatorna számát.

10. Ha nem ismeri a csatornaszámokat a vagy a gombbal válassza a „Keresés” lehetőséget. Nyomja

meg az ENTER gombot. Indítsa a keresést a vagy a gombbal, majd nyomja meg az ENTER gombot.

11. A vagy a gombbal válassza ki a „Tárolás” menüpontot. Az „OK” kiválasztásához nyomja meg az

12. A további csatornák tárolásához ismételje meg a 3 – 11. lépést.

Program: Programszám választása az adott csatorna számára. Színrendszer: A színes kép rendszerének beállítása. Hangrendszer: A hangnorma beállítása. Csatorna: Csatorna kiválasztása. Keresés: A csatorna frekvenciájának megkeresése. Tárolás: Beállítások mentése. Magyar - 10 BN68-01177H-X0Hun_0801.indd 10 2007-08-07 3:56:14 A csatornalista beállítása Igény szerint állítsa be a csatornákat. Könnyedén törölheti, hozzáadhatja vagy zárolhatja a kívánt csatornát.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

Nyomja meg a vagy a gombot a „Csatorna” menü kiválasztásához, majd az ENTER gombot.

2. A vagy a gombbal válassza ki a „Csatornakezelő”

menüpontot, majd nyomja meg az ENTER gombot.

3. A „Csatornalista” menü kiválasztásához nyomja meg ismét az

4. A gombbal lépjen a „ ” oszlopba.

5. A vagy a gombbal válassza ki a nem kívánt csatornát, majd

nyomja meg az ENTER gombot.

6. Minden kiválasztani vagy törölni kívánt csatornánál ismételje

7. A kilépéshez nyomja meg az EXIT gombot.

➣ Ha a „Gyermekzár” be van kapcsolva, a „ ” aktív. Csatornalista P 1 C3 1 / 10 Prog.

BBC 1 3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 Hozzáadás Zárol Mozgatás Belépés Oldal Vissza Ezeket az opciókat könnyedén kiválaszthatja a távvezérlő CH LIST gombjával is. A gyermekzár funkció aktiválása A kép eltüntetését és a hang némítását lehetővé tévő funkció segítségével megakadályozhatja, hogy illetéktelen személyek, például gyermekek nézhessék a számukra nem megfelelő műsorokat. A Child Lock (Gyermekzár) funkció az oldalsó panel gombjaival nem oldható fel. A funkció kizárólag a távvezérlővel oldható fel, ezért érdemes a távvezérlőt gyermekektől elzárva tartani.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

Nyomja meg a vagy a gombot a „Csatorna” menü kiválasztásához, majd az ENTER gombot.

2. A vagy a gombbal válassza ki a „Csatornakezelő”

menüpontot, majd nyomja meg az ENTER gombot.

3. A vagy a gombbal válassza ki a „Gyermekzár” menüpontot,

majd nyomja meg az ENTER gombot.

4. A vagy a gombbal válassza a „Be” állapotot.

Nyomja meg az ENTER gombot.

5. A vagy a gombbal válassza ki a „Csatornalista” menüpontot,

majd nyomja meg az ENTER gombot.

6. A gombbal lépjen a „ ” szimbólumra.

7. A vagy a gombbal válassza ki a zárolni kívánt csatornát,

majd nyomja meg az ENTER gombot.

8. Minden zárolni vagy feloldani kívánt csatornánál ismételje meg a

9. A kilépéshez nyomja meg az EXIT gombot.

➣ A „Gyermekzár”, „Be” vagy „Ki” kapcsolójával könnyedén válthat a „ ” helyen kiválasztott csatornák aktív és inaktív állapota között. Csatornakezelő

Csatornalista Gyermekzár Mozgatás

Belépés Vissza Csatornalista P 2 C4 BBC1 1 / 10 Prog.

BBC 1 3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 Hozzáadás Zárol Mozgatás Belépés Oldal Vissza Magyar - 11 BN68-01177H-X0Hun_0801.indd 11 2007-08-07 3:56:15 Tárolt csatornák rendezése Két csatorna számát felcserélheti az alábbiak érdekében: Az automatikus tárolási számsorrend módosításához. Könnyen megjegyezhető számok társítása a leggyakrabban nézett csatornákhoz.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A vagy a gombbal válassza ki a „Csatorna” menüpontot, majd nyomja meg az ENTER gombot.

2. A vagy a gombbal válassza ki a „Sorrend” menüpontot,

majd nyomja meg az ENTER gombot.

3. A vagy a gomb lenyomásával válassza ki sorban a

módosítani kívánt csatornaszámot. Nyomja meg az ENTER gombot. ➣ A kiválasztott csatorna száma és neve a jobb oldalra kerül.

4. A vagy a gombbal lépjen a módosítani kívánt helyre, és

nyomja meg az ENTER gombot. ➣ A kiválasztott csatornát kicserélte a kiválasztott számon előzőleg tárolt csatornára.

5. A többi csatorna elhelyezéséhez ismételje meg a 3 – 4. lépést.

6. A kilépéshez nyomja meg az EXIT gombot.

Csatorna Ország : Belgium Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás Mozgatás

Vissza Sorrend Prog. Cs. Név

Belépés Vissza Csatornanevek hozzárendelése A csatornainformációk sugárzásakor a készülék a csatornaneveket automatikusan hozzárendeli a csatornákhoz. Ezek a nevek azonban módosíthatók, tehát a csatornákhoz új neveket is hozzárendelhet.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

Nyomja meg a vagy a gombot a „Csatorna” menü kiválasztásához, majd az ENTER gombot.

2. A vagy a gombbal válassza ki a „Név” menüpontot, majd

nyomja meg az ENTER gombot.

3. Ha szükséges, a vagy a gombbal válassza ki az

átnevezendő csatornát. Nyomja meg az ENTER gombot. ➣ A névmező körül megjelenik a kiválasztási sor. Következőhöz... Gomb... Betű, szám vagy szimbólum kijelölése a vagy a gombot

Csatorna Ország : Belgium Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás Mozgatás Az előző betűre lépés a gombot. Név jóváhagyása ENTER gombot. Vissza Név

Mozgatás A következő betűre lépés a gombot. Belépés

A rendelkezésre álló karakterek: Az ábécé betűi ( A~Z), számok (0~9), egyéb karakterek (szóköz, /, *, -, +)

5. Valamennyi átnevezendő csatorna esetén ismételje meg a 3. és 4. lépést.

6. A kilépéshez nyomja meg az EXIT gombot.

Magyar - 12 BN68-01177H-X0Hun_0801.indd 12 2007-08-07 3:56:16 Csatornák finomhangolása Kézi finomhangolással igazíthatja be egy adott csatorna optimális vételét.

1. A finomhangolni kívánt csatorna közvetlen kiválasztásához

nyomja meg a megfelelő számgombot.

2. A menü megjelenítéséhez nyomja meg a MENU gombot.

Nyomja meg a vagy a gombot a „Csatorna” menü kiválasztásához, majd az ENTER gombot.

3. A vagy a gombbal válassza ki a „Finomhangolás”

menüpontot, majd nyomja meg az ENTER gombot.

4. A vagy a gombbal finomhangolhatja a képet.

Nyomja meg az ENTER gombot.

5. A kilépéshez nyomja meg az EXIT gombot.

➣ A már mentett finomhangolt csatornák száma mellett, a csatornacímben, a jobb oldalon egy csillag „*” szerepel. Ezután a csatorna száma vörös lesz. ➣ Ha a finomhangolást „Vissza” szeretné állítani, nyomja meg a vagy gombot, majd az ENTER gombot.

Csatorna Ország : Belgium Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás Mozgatás Belépés

Vissza Finomhangolás

Vissza Beállítás Mentés Vissza Magyar - 13 BN68-01177H-X0Hun_0801.indd 13 2007-08-07 3:56:16 Képtípus módosítása Kiválaszthatja az elvárásainak leginkább megfelelő képtípust.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A „Kép” menüpont kiválasztásához nyomja meg az ENTER gombot.

2. Az ENTER gomb ismételt megnyomásával válassza az

„Üzemmód” menüpontot.

3. Válassza ki a kívánt képhatást a vagy a gombbal. Nyomja

meg az ENTER gombot.

4. A kilépéshez nyomja meg az EXIT gombot.

Film: Kép kellemes megjelenítése sötét szobában.

Vissza Kép Üzemmód : Kiemelt Kiemelt Kontraszt Normál Film Fényerő Élesség 75 Szín 55 Árnyalat Z50 V50 Színtónus : Hideg1 Részletbeállítások Háttérvilágítás : 10 Méret : Auto széles Képernyő mód : 16 : 9 További menüpontok Kiemelt: N agy felbontású kép megjelenítése világos szobában. Normál: Kép optimális megjelenítése normál környezetben.

Kép Üzemmód : Kiemelt Kontraszt Fényerő Élesség Szín Árnyalat Z50 Színtónus : Hideg1 Részletbeállítások Háttérvilágítás : 10 Méret : Auto széles Képernyő mód : 16 : 9 További menüpontok A „Kép” módot minden egyes bemeneti forrásra külön be kell állítani. A „Vissza” gomb megnyomásával visszatérhet a gyári képbeállítási alapértékekre. (Lásd a „Képbeállítás visszaállítása a gyári alapértékekre” című részt a 18. oldalon.) Mozgatás Belépés Vissza A képbeállítás kiválasztásához a távvezérlő P.MODE gombja is használható. Az egyedi képbeállítások módosítása A készülék számos olyan beállítással rendelkezik, mellyel szabályozhatja a képminőséget.

1. A megfelelő képhatás kiválasztásához végezze el a „Képtípus

módosítása” című rész 1 - 3. utasítását.

2. A vagy a gombbal válassza ki a kívánt elemet. Nyomja meg

3. A vagy a gombbal válassza ki a kívánt elemet. Nyomja meg

4. A kilépéshez nyomja meg az EXIT gombot.

Kép Üzemmód : Kiemelt Kontraszt Fényerő Élesség Szín Árnyalat Z50 Színtónus : Hideg1 Részletbeállítások Háttérvilágítás : 10 Méret : Auto széles Képernyő mód : 16 : 9 További menüpontok Mozgatás Belépés

Vissza Kontraszt: A tárgyak és a háttér világosságának és sötétségének beállítása. Fényerő: A teljes képernyő fényerejének beállítása. Élesség: A tárgyak kontúrjának élesítése, illetve elmosódottabbá tétele. Szín: A színek világosabbá vagy sötétebbé tétele. Árnyalat: A tárgyak színének beállítása, pirosabbá vagy zöldebbé téve azokat a természetesebb hatás elérése érdekében.

A beállított értékeket a rendszer a kiválasztott képmódtól függően tárolja. PC módban csak a „Kontraszt”, a „Fényerő” beállítása módosítható. A “Árnyalat” funkció csak NTSC-műsorszórás és Component módban aktív. Magyar - 14 BN68-01177H-X0Hun_0801.indd 14 2007-08-07 3:56:17 Színtónus módosítása Beállíthatja a szemének legkellemesebb színtónust is.

1. A megfelelő képhatás kiválasztásához végezze el a „Képtípus

módosítása” című rész 1 - 3. utasítását. (A 14. oldalon)

2. A vagy a gombbal válassza ki a „Színtónus” menüpontot,

majd nyomja meg az ENTER gombot.

3. A vagy a gomb megnyomásával választhatja ki a megfelelő

színtónus beállítását. Nyomja meg az ENTER gombot.

4. A kilépéshez nyomja meg az EXIT gombot.

Hideg2: A színhőmérsékletet kékebbé teszi, mint a „Hideg1” menüpont választása. Hideg1: A fehér színeket kékes árnyalatúvá teszi. Normál: A fehéret meghagyja fehérnek. Meleg1: A fehér színeket piros árnyalatúvá teszi. Meleg2: A színhőmérsékletet pirosabbá teszi, mint a „Meleg1” választása.

Kép Üzemmód : Kiemelt Kontraszt Fényerő Élesség Szín Árnyalat Z50 Színtónus : Hideg1 Részletbeállítások Háttérvilágítás : 10 Méret : Auto széles Képernyő mód : 16 : 9 További menüpontok Mozgatás

Vissza Kép Üzemmód : Kiemelt Kontraszt 100 Fényerő 45 Élesség 75 Szín 55 Árnyalat Z50 V50 Színtónus : Hideg1 Hideg2 Hideg1 Részletbeállítások Normál Háttérvilágítás : 10 Meleg1 Méret : Auto széles Meleg2 Képernyő mód : 16 : 9 További menüpontok Mozgatás Belépés A beállított értékeket a rendszer a kiválasztott képmódtól függően tárolja. Ha a kép üzemmódja „Kiemelt” vagy „Normál”, a „Meleg1” és a „Meleg2” nem választható. Vissza A háttérvilágítás aktiválása A képernyő fényereje megváltoztatható az LCD háttérvilágítás erősségének módosításával. (0~10)

1. A megfelelő képhatás kiválasztásához végezze el a „Képtípus

módosítása” című rész 1 - 3. utasítását. (A 14. oldalon)

2. A vagy a gombbal válassza ki a „Háttérvilágítás”

menüpontot, majd nyomja meg az ENTER gombot.

3. A vagy a gombbal válassza ki a kívánt elemet.

4. Nyomja meg az ENTER gombot.

A kilépéshez nyomja meg az EXIT gombot. ➣ A beállított értékeket a rendszer a kiválasztott képmódtól függően tárolja.

Kép Üzemmód : Kiemelt Kontraszt Fényerő Élesség Szín Árnyalat Z50 Színtónus : Hideg1 Részletbeállítások Háttérvilágítás : 10 Méret : Auto széles Képernyő mód : 16 : 9 További menüpontok Mozgatás Belépés Vissza

Beállítás Vissza Magyar - 15 BN68-01177H-X0Hun_0801.indd 15 2007-08-07 3:56:18 A kép részletes beállításainak konfigurálása Beállíthatja a szemének legkellemesebb színtónust is.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

2. A „Kép” menüpont kiválasztásához nyomja meg az ENTER

3. A ▲ vagy a ▼ gombbal válassza ki a „Részletbeállítások”

menüpontot, majd nyomja meg az ENTER gombot.

4. Válassza ki a kívánt beállítást a vagy a gombbal, majd

nyomja meg az ENTER gombot. A választható beállítások: Fekete beállítás, Dinamikus kontraszt, Gamma, Fehéregyensúly, Színbeállítás, Éljavítás, Színköz.

5. Ha megfelelőnek találja a beállítást, nyomja meg az ENTER

6. A kilépéshez nyomja meg az EXIT gombot.

➣ Ha a kép üzemmódja „Film” vagy „Normál”, kiválasztható a „Részletbeállítások” menü. ➣ Ha a „DNIe” ki van kapcsolva, a „Részletbeállítások” nem választható addig, míg a „Kép” mód „Normál” üzemmódban van.

Kép Üzemmód : Kiemelt Kontraszt Fényerő Élesség Szín Árnyalat Z50 Színtónus : Meleg2 Részletbeállítások Háttérvilágítás : 5 Méret : Auto széles Képernyő mód : 16 : 9 További menüpontok Mozgatás

Vissza Részletbeállítások Fekete beállítás : Ki Dinamikus kontraszt : Ki Gamma Fehéregyensúly Színbeállítás Éljavítás : Ki Színköz : Auto. Mozgatás Belépés

Vissza Fekete beállítás: Ki/Alacsony/Közepes/Magas A feketeség szintje a képernyőn a képmélység szabályozása érdekében közvetlenül is megválasztható. Dinamikus kontraszt: Ki/Alacsony/Közepes/Magas A képernyőn a kontraszt állítható, hogy a legjobb kiemelést biztosítsa. Gamma: -3 ~ +3 Beszabályozható a képek közepes fényerőssége. Nyomja a ◄ vagy a ► gombot addig, amíg el nem éri az optimális beállítást. Fehéregyensúly: P-eltolás/ Z-eltolás/ K-eltolás/ P-erősítés/ Z-erősítés/ K-erősítés és Visszaállítás A természetesebb képszínezés érdekében a színhőmérséklet beállítható. P-eltolás/ Z-eltolás/ K-eltolás/ P-erősítés/ Z-erősítés és K-erősítés: A módosított értékeknek megfelelően változik a módosított képernyő. Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot. Nyomja a ◄ vagy a ► gombot addig, amíg el nem éri az optimális beállítást. Visszaállítás: A korábban beállított fehéregyensúly visszaáll a gyári alapértékre. Színbeállítás: Rózsaszín/ Zöld/ Kék/ Fehér és Visszaállítás A beállításokat a saját igényeinek megfelelően adhatja meg. Rózsaszín/ Zöld/ Kék/ Fehér: A módosított értékek megjelennek a módosított képernyőn. Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot. Nyomja a ◄ vagy a ► gombot addig, amíg el nem éri az optimális beállítást. Visszaállítás: A korábban beállított színek visszaállnak a gyári alapértékekre. Éljavítás: Ki/Be Az objektumok kontúrja kiemelhető. Színköz: Auto./Széles A bemeneti jelek színleképezési köze állítható automatikusra vagy szélesre. Magyar - 16 BN68-01177H-X0Hun_0801.indd 16 2007-08-07 3:56:19 Képméret módosítása Beállíthatja az igényeinek legjobban megfelelő képméretet.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A „Kép” menüpont kiválasztásához nyomja meg az ENTER gombot.

2. A vagy a gombbal válassza ki a „Méret” menüpontot, majd

nyomja meg az ENTER gombot.

3. A vagy a gombbal válassza ki a kívánt beállítást. Nyomja

meg az ENTER gombot.

4. A kilépéshez nyomja meg az EXIT gombot.

Auto széles: A kép méretének automatikus beállítása „16:9” oldalarányra. Széles: A kép méretét a DVD-hez vagy szélesvásznú tévéadásokhoz megfelelő 16:10 oldalarányra igazítja. 16 :9: A kép méretét a DVD-hez vagy szélesvásznú tévéadásokhoz megfelelő 16:9 oldalarányra igazítja. Széles nagyítás: A 4:3-as aránynál jobban megnagyítja a képet. Nagyítás: A 16:9 szélességű képet (függőleges irányban) nagyítja, hogy kitöltse a képernyőt. 4:3: Ez az alapértelmezett beállítás videó vagy normál tévéadás megtekintéséhez. Csak pásztázás: A bejövő jeleneteket egy az egyben megjeleníti anélkül, hogy az HDMI 720p, 1080i jelek fogadásakor levágást használna.

Kép Üzemmód : Kiemelt Kontraszt Fényerő Élesség Szín Árnyalat Z50 Színtónus : Hideg1 Részletbeállítások Háttérvilágítás : 10 Méret : Auto széles Képernyő mód : 16 : 9 További menüpontok Mozgatás

Vissza Méret Auto széles Széles 16 : 9 Széles nagyítás Nagyítás 4:3 Csak pásztázás Mozgatás Belépés Vissza Ezeket a beállításokat a távvezérlő P.SIZE gombjával is kiválaszthatja. Az „Auto széles” funkció csak „TV”, „. Külső”, „AV”, és a „S-Video” módban elérhető. PC üzemmódban csak a „Széles” és a „4:3” mód állítható be. Nagyítás: A ◄ vagy a ► gombbal válassza ki a szimbólumot. A kép felfelé vagy lefelé tolásához használja a ▲ vagy ▼ gombot. kiválasztását követően használja a ▲ vagy a ▼ gombot a képméret függőleges irányú növeléséhez, illetve csökkentéséhez. Széles nagyítás: A szimbólumnak a ► vagy az ENTER gomb megnyomásával történő kijelölését követően használja a ▲ vagy a ▼ gombot a kép függőleges irányú eltolásához. Magyar - 17 BN68-01177H-X0Hun_0801.indd 17 2007-08-07 3:56:19 Az aktuális kép kimerevítése Az éppen látott képet a STILL gombbal merevítheti ki egy rövid időre. A művelet visszavonásához nyomja meg ismét a gombot. Képernyő mód választása Ha a 16:9 oldalarányú készüléken az automatikus szélességű képméretet választja, a látni kívánt képméretnek csak a 4:3 WSS (széles képernyős mód) beállítást választhatja, mást semmit. Az egyes európai országok eltérő képméretet használnak, ezt a funkciót tehát ezeknek a felhasználóknak szántuk.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A „Kép” menüpont kiválasztásához nyomja meg az ENTER gombot.

2. A vagy a gombbal válassza ki a „Képernyő mód”

menüpontot, majd nyomja meg az ENTER gombot.

3. A vagy a gombbal válassza ki a kívánt beállítást. Nyomja

meg az ENTER gombot. A választható beállítások: Széles, 16:9, Széles nagyítás, Nagyítás és 4:3

Kép Üzemmód : Kiemelt Kontraszt Fényerő Élesség Szín Árnyalat Z50 Színtónus : Hideg1 Részletbeállítások Háttérvilágítás : 10 Méret : Auto széles Képernyő mód : 16 : 9 További menüpontok Mozgatás

Vissza Kép Üzemmód : Kiemelt Kontraszt 100 Fényerő 45 Élesség 75 Szín 55 Árnyalat Z50 V50 Színtónus : Hideg1 Részletbeállítások Széles Háttérvilágítás : 10 16:9 Méret : Széles Auto széles nagyítás Képernyő mód : 16 Nagyítás : 9 További menüpontok 4:3 Széles: A képet 16:10 arányú, szélesvásznú módba állítja. 16:9: A képet 16:9 arányú, szélesvásznú módba állítja. Széles nagyítás: A 4:3-as aránynál jobban megnagyítja a képet. Nagyítás: Vízszintesen felnagyítja a képet a képernyőn. 4:3: A képet 4:3 arányú normál módba állítja. Mozgatás Belépés Vissza

4. A kilépéshez nyomja meg az EXIT gombot.

➣ A Képernyő mód megváltoztatása csak az Auto. széles üzemmódban lehetséges ➣ Ez a funkció a PC és a Komponens, HDMI módban nem használható. Képbeállítások visszaállítása gyári alapbeállításra Visszatérhet a gyári képbeállítási alapértékekre.

1. A megfelelő képhatás kiválasztásához végezze el a „Képtípus

módosítása” című rész 1 - 3. utasítását a 14. oldalon.

2. A vagy a gombbal válassza ki a „Visszaállítás” menüpontot,

majd nyomja meg az ENTER gombot.

3. A ▲ vagy a ▼ gombbal válassza ki az „OK” vagy a „Kilépés”

feliratot. Nyomja meg az ENTER gombot.

4. A kilépéshez nyomja meg az EXIT gombot.

➣ A „Visszaállítás” mindegyik képmódra használandó.

Kép További menüpontok Dig. Zajcsökk. Aktív szín DNle Visszaállítás Mozgatás

Vissza Kép További menüpontok Dig. Zajcsökk. Aktív szín DNle Visszaállítás Mozgatás

Kilépés Belépés Vissza Magyar - 18 BN68-01177H-X0Hun_0801.indd 18 2007-08-07 3:56:21 Digitális zajcsökkentés, Aktív szín, DNIe Ha gyenge a készülék által fogott jel, akkor aktiválhatja a digitális zajcsökkentés funkciót, mely segíti az esetleg megjelenő zaj és szellemképek csökkentését.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A „Kép” menüpont kiválasztásához nyomja meg az ENTER gombot.

2. Válassza ki a kívánt beállítást a vagy a gombbal, majd

nyomja meg az ENTER gombot. A választható beállítások: Dig. Zajcsökk., Aktív szín, DNIe .

3. Ha megfelelőnek találja a beállítást, nyomja meg az ENTER gombot.

4. A kilépéshez nyomja meg az EXIT gombot.

Kép További menüpontok Dig. Zajcsökk. Aktív szín DNle Visszaállítás Mozgatás

Vissza Dig. zajcsökk.: Ki/Alacsony/Közepes/Magas/Auto. Ha gyenge a készülék által fogott jel, akkor aktiválhatja ezt a funkciót, hogy csökkentse a statikus és szellemképet, amely megjelenhet a képernyőn. ➣ Ez a funkció a PC módban nem használható. Aktív szín: Ki/Be Ha bekapcsolja ezt a beállítást, az égbolt kékjének és a fű zöldjének erőssége és tisztasága élénkebbé teszi a képet a képernyőn. ➣ Ez a funkció a PC módban nem használható. ➣ Ez a funkció a Film és Normál módban nem használható. DNIe: Ki/ Bemutató/ Be A kiváló képminőség érdekében a televízió DNIe-funkcióval rendelkezik. Ez a funkció akkor működik, ha a DNIe „Be” van kacsolva. Ha a DNIe funkciót a Bemutató állapotra váltotta, a képernyőn demonstrációs céllal láthatja a normál és a DNIe-funkciót alkalmazó képet. Így megláthatja a különbséget a kép minőségében. ➣ DNIeTM (a Samsung digitális képminőség-javító technológiája) Ez a szolgáltatás a 3D zajszűréssel, részletkiemeléssel, kontraszterősítéssel és fehérerősítéssel még részletgazdagabb képet varázsol Ön elé. Az új képkompenzáló algoritmus világosabb, tisztább, részletesebb képet biztosít. A DNIe™ technológia minden jelet a néző szeméhez igazít. ➣ Ez a funkció a PC módban nem használható. ➣ Ez a funkció a Film módban nem használható. Magyar - 19 BN68-01177H-X0Hun_0801.indd 19 2007-08-07 3:56:21 Kép a képben megjelenítés (PIP) A teljes képernyős képablakkal egyidejűleg egy kisebb képablak is megjeleníthető. Ezáltal a nagy képablak megtekintése közben másik műsort vagy bármilyen csatlakoztatott berendezés videobemenetét is nézheti.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A vagy a gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot.

2. A vagy a gombbal válassza ki a „PIP” menüpontot, majd

nyomja meg az ENTER gombot.

3. Nyomja meg ismét az ENTER gombot.

A vagy a gombbal válassza ki a „Be” menüpontot, majd nyomja meg az ENTER gombot. Főkép Alkép Komponens HDMI

Beállítás Plug & Play Nyelv : Magyar Idő Játék mód : Ki Kék képernyő : Ki Dallam : Közepes PC házimozi : Ki Energiagazd. : Ki HDMI feketeszint : Alacsony PIP Mozgatás

Belépés Vissza Mode :PIP Custom Equalizer PIP : Be

Return Belépés Vissza A PIP funkció be- vagy kikapcsolásához nyomja meg többször egymás után a távvezérlőn található „PIP” gombot.

4. A vagy a gombbal válassza ki a „Forrás” menüpontot,

majd nyomja meg az ENTER gombot. A kis képablak forrásának kiválasztásához nyomja meg a vagy a gombot, majd az ENTER gombot. ➣ Az alkép a főképtől eltérő forrásbeállításokkal rendelkezhet. Ezeket az opciókat könnyedén kiválaszthatja a távvezérlő SOURCE gombjával is.

5. A vagy a gombbal válassza ki a „Helyzet” menüpontot, majd

nyomja meg az ENTER gombot. A kis képablak pozíciójának kiválasztásához nyomja meg a vagy a gombot, majd az ENTER gombot. Ezeket az opciókat könnyedén kiválaszthatja a távvezérlő POSITION gombjával is.

6. A vagy a gombbal válassza ki a „Program” menüpontot,

majd nyomja meg az ENTER gombot. A kis képablakban megjeleníteni kívánt csatornát a vagy a gombbal választhatja ki. Nyomja meg az ENTER gombot. ➣ A „Program” funkció csak akkor lehet aktív, ha a kis kép beállítása a TV. Ezeket az opciókat könnyedén kiválaszthatja a távvezérlő P vagy a P gombjával is.

7. A kilépéshez nyomja meg az EXIT gombot.

➣ Néha előfordulhat, hogy a PIP-ablakban látható alkép minősége valamelyest romlik, amikor a főképernyőn játékot vagy karaokét néz. Forrás: Az alkép forrásának kiválasztására szolgál. Helyzet: Az alkép mozgatására szolgál. Program: A kis képablakban programváltásra szolgál. Magyar - 20 BN68-01177H-X0Hun_0801.indd 20 2007-08-07 3:56:22 HDMI feketeszint A feketeség szintje a képernyőn a képmélység szabályozása érdekében közvetlenül is megválasztható.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A vagy a gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot.

2. A vagy a gombbal válassza ki a „HDMI feketeszint ”

menüpontot, majd nyomja meg az ENTER gombot.

3. A vagy a gombbal válassza ki a „Normál” vagy az

„Alacsony” menüpontot, majd nyomja meg az ENTER gombot.

4. A kilépéshez nyomja meg az EXIT gombot.

➣ Ez a funkció csak akkor aktív, ha a kívülről származó bemenet a HDMI csatlakozón érkezik (RGB jelsorozat).

Beállítás Plug & Play Nyelv : Magyar Idő Játék mód : Ki Kék képernyő : Ki Dallam : Közepes PC házimozi : Ki Energiagazd. : Ki HDMI feketeszint : Alacsony PIP Mozgatás

Vissza Beállítás Plug & Play Nyelv : Magyar Idő Játék mód : Ki Kék képernyő : Ki Dallam : Közepes PC házimozi : Ki Energiagazd. : Ki HDMI feketeszint : Alacsony Normál Alacsony PIP Normál: A kép világosabb lesz. Alacsony: A kép sötétebb lesz. Mozgatás Belépés Vissza A hang alapbeállításának módosítása Kiválaszthatja az adott műsor megtekintéséhez használni kívánt speciális hanghatásokat.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A vagy a gombbal válassza ki a „Hang” menüpontot, majd nyomja meg az ENTER gombot.

2. Az „Üzemmód” menüpont kiválasztásához nyomja meg ismét az

3. Válassza ki a megfelelő hanghatást a vagy a gombbal,

majd nyomja meg az ENTER gombot.

4. A kilépéshez nyomja meg az EXIT gombot.

Normál: Normál hang mód. Zene: A zenét a szöveghez képest kiemeli. Film: A filmeknek élethű hangzást ad. Beszéd: A szöveget az egyéb hangokhoz képest kiemeli. Egyedi: E gyedi hangbeállítások. (Lásd „Hangbeállítások módosítása”)

Hang Üzemmód : Egyedi Hangszínszabályzó

: Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás

Vissza Hang Normál Üzemmód : Custom Zene Hangszínszabályzó Film

: Off Beszéd Autom. hangerő : Off Egyedi Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás Belépés Vissza Ezeket az opciókat könnyedén kiválaszthatja a távvezérlő S.MODE gombjával is. Magyar - 21 BN68-01177H-X0Hun_0801.indd 21 2007-08-07 3:56:23 Hangbeállítások módosítása A hangbeállításokat a saját igényeinek megfelelően adhatja meg.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A vagy a gombbal válassza ki a „Hang” menüpontot, majd nyomja meg az ENTER gombot.

2. A vagy a gombbal válassza ki a „Hangszínszabályzó”

menüpontot, majd nyomja meg az ENTER gombot.

3. A vagy a gombbal válassza ki a kívánt elemet. Nyomja meg

4. A kívánt beállítás eléréséhez nyomja meg a vagy a gombot.

Nyomja meg az ENTER gombot.

5. A kilépéshez nyomja meg az EXIT gombot.

➣ Ha ezen beállításokat bármilyen módon megváltoztatja, a Hang üzemmód automatikusan az „Egyedi” beállításra vált.

Hang Üzemmód : Egyedi Hangszínszabályzó

: Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás Belépés

Vissza Hangszínszabályzó

Balance 100Hz 300Hz 1kHz 3kHz 10kHz Mozgatás Beállítás Vissza A TruSurround XT (SRS TS XT) beállítása A TruSurround XT szabadalmaztatott SRS technológia, amely megoldja az 5,1 többcsatornás tartalmak két hangsugárzón keresztül történő lejátszásának problémáját. A TruSurround lenyűgöző virtuális térhatás élményét kínálja bármely két hangszórós lejátszó rendszerrel, akár a televízió belső hangszóróin is. A rendszer teljesen kompatibilis az összes többcsatornás formátummal.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A vagy a gombbal válassza ki a „Hang” menüpontot, majd nyomja meg az ENTER gombot.

2. A vagy a gombbal válassza ki az „SRS TS XT” menüpontot,

majd nyomja meg az ENTER gombot.

3. A vagy a gombbal válassza a „Be” vagy „Ki” állapotot.

Nyomja meg az ENTER gombot.

4. A kilépéshez nyomja meg az EXIT gombot.

A TruSurround XT, az SRS és a szimbólum az SRS Labs, Inc. védjegye. A TruSurround XT technológia beépítését az SRS Labs, Inc. licenceli.

Hang Üzemmód : Egyedi Hangszínszabályzó

: Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás

Vissza Hang Üzemmód : Egyedi Hangszínszabályzó

Autom. hangerő : Off Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás Belépés Vissza Ezeket a lehetőségeket a távvezérlőn található SRS gombbal is beállíthatja. Magyar - 22 BN68-01177H-X0Hun_0801.indd 22 2007-08-07 3:56:24 Fejhallgató csatlakoztatása A TV-készülékhez fejhallgatót csatlakoztathat, így a helyiségben tartózkodók zavarása nélkül nézheti a TV-műsort. ➣ Ha csatlakoztatja a fejhallgató csatlakozóját a megfelelő helyre, a Hang menüben nem használhatja az „Belső némítás” beállítást. ➣ A nagy hangerővel és hosszantartóan használt fejhallgató halláskárosodást okozhat. ➣ Amikor fejhallgatót csatlakoztat a rendszerhez, akkor a hangszórók nem szólnak. ➣ A TV és a fejhallgató hangerejének beállítása eltérő. A TV hátoldala A hangmód kiválasztása A hangmódot a „DUAL” gombbal állíthatja be. Ha megnyomja, a képernyőn megjelenik az aktuális hangmód. A2 sztereó NICAM stereo

Audió típusa Kettős 1/2 Alap Mono Stereo Kettős Mono Stereo Mono Stereo Mono Kettős 1 Kettős 2 Mono Mono Stereo Automatikus váltás Kettős Mono Kettős 1 Kettős 2 Kettős 1 Automatikus váltás Ezeket a lehetőségeket a távvezérlőn található DUAL gombbal is beállíthatja. Kettős 1 Gyenge sztereojel és automatikus váltás esetén állítsa a készüléket Mono módba. Ez a funkció csak sztereó hangjel esetén aktív. Mono hangjel esetén kikapcsol. A hangerő automatikus beállítása Valamennyi műsorszóró állomás saját jelviszonyokkal rendelkezik, ezért nem egyszerű és nem kényelmes, ha minden egyes csatornaváltáskor be kell állítania a hangerőt. Ezzel a funkcióval automatikusan beállíthatja a kívánt csatorna hangerejét: magas moduláló jel esetén a hangkimenet csökkentésével, alacsony moduláló jel esetén pedig a hangkimenet növelésével.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A vagy a gombbal válassza ki a „Hang” menüpontot, majd nyomja meg az ENTER gombot.

2. A vagy a gombbal válassza ki az „Autom. hangerő”

menüpontot, majd nyomja meg az ENTER gombot.

3. A vagy a gombbal válassza a „Be” vagy „Ki” állapotot.

Nyomja meg az ENTER gombot.

4. A kilépéshez nyomja meg az EXIT gombot.

Hang Üzemmód : Egyedi Hangszínszabályzó

: Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás

Vissza Hang Üzemmód : Egyedi Hangszínszabályzó

: Ki Autom. hangerő : Off Belső némítás : Off Hangválasztás : Főkép Visszaállítás Mozgatás Belépés Vissza Magyar - 23 BN68-01177H-X0Hun_0801.indd 23 2007-08-07 3:56:25 A belső némítás beállítása Ha külön hangszórókból szeretné hallgatni a hangokat, kapcsolja ki a belső erősítőt.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A vagy a gombbal válassza ki a „Hang” menüpontot, majd nyomja meg az ENTER gombot.

2. A vagy a gombbal válassza ki a „Belső némítás”

menüpontot, majd nyomja meg az ENTER gombot.

3. A vagy a gombbal válassza a „Be” vagy „Ki” állapotot.

Nyomja meg az ENTER gombot.

4. A kilépéshez nyomja meg az EXIT gombot.

➣ Ha a „Belső némítás” „Be” van kapcsolva, a hangmenüben csak a „Hangválasztás” (PIP-módban) funkció állítható.

Hang Üzemmód : Egyedi Hangszínszabályzó

: Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás

Vissza Hang Üzemmód Hangszínszabályzó Autom. hangerő Autom. hangerő Belső némítás Hangválasztás Visszaállítás Mozgatás : Egyedi : Ki : Ki : Off

Belépés Vissza A kis képablak hangjának hallgatása Amíg a PIP funkció aktív, hallgathatja az alkép műsorának hangját. . A menü megjelenítéséhez nyomja meg a MENU gombot. Nyomja meg a ▲ vagy a ▼ gombot a „Hang” kiválasztásához, majd az ENTER gombot. . A ▲ vagy a ▼ gombbal válassza ki a „Hangválasztás” menüpontot, majd nyomja meg az ENTER gombot.

3. Az „Alkép” kiválasztásához nyomja meg a ▲ vagy a ▼ gombot.

Nyomja meg az ENTER gombot. . A kilépéshez nyomja meg az EXIT gombot. Főkép: A főkép hangjának hallgatására használható. Alkép: Az alkép hangjának hallgatására használható.

Akkor választhatja ezt a beállítást, ha a „PIP” „Be” állapotban van.

Hang Üzemmód : Egyedi Hangszínszabályzó

: Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás

Vissza Hang Üzemmód : Egyedi Hangszínszabályzó

: Ki Autom. hangerő : Ki Belső némítás : Ki Főkép Hangválasztás : Main Alkép Visszaállítás Mozgatás Belépés Vissza Magyar - 24 BN68-01177H-X0Hun_0801.indd 24 2007-08-07 3:56:26 Hangbeállítások visszaállítása a gyári alapbeállításra Bekapcsolt „Játék mód” mellett a Hangvisszaállítás funkció aktív. (Lásd a 27. oldalt) Ha a hangszínszabályzó beállítása után lép a Visszaállítás funkcióra, visszaáll a hangszínszabályzó gyári alapbeállítása.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A vagy a gombbal válassza ki a „Hang” menüpontot, majd nyomja meg az ENTER gombot.

2. A vagy a gombbal válassza ki a „Visszaállítás” menüpontot,

majd nyomja meg az ENTER gombot.

3. A kilépéshez nyomja meg az EXIT gombot.

➣ Akkor választhatja ezt a beállítást, ha a „Játék mód” „Be” állapotban van. Hang Üzemmód : Egyedi Hangszínszabályzó

: Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás Belépés

Vissza Az aktuális idő beállítása és megjelenítése Beállíthatja a TV-készülék óráját úgy, hogy az INFO gomb megnyomásakor megjelenjen az aktuális idő. Akkor is be kell állítania az időt, amikor az automatikus be-/kikapcsolás időzítőt szeretné használni.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A vagy a gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot.

2. A vagy a gombbal válassza ki az „Idő” menüpontot, majd

nyomja meg az ENTER gombot.

3. Az „Órabeállítás” menüpont kiválasztásához nyomja meg az

ENTER gombot. Következőhöz... Gomb Az „Hónap”, „Nap”, „Év”, „Óra”, vagy a vagy a gomb a „Perc” lépés Az „Hónap”, „Nap”, „Év”, „Óra”, vagy a vagy a gomb a „Perc” beállítása Beállítás megerősítése

Beállítás Plug & Play Nyelv : Magyar Idő Játék mód : Ki Kék képernyő : Ki Dallam : Közepes PC házimozi : Ki Energiagazd. : Ki HDMI feketeszint : Alacsony PIP Mozgatás

Vissza Órabeállítás Hónap

Beállítás Vissza ENTER gombot.

5. A kilépéshez nyomja meg az EXIT gombot.

➣ Ne húzza ki a tápkábelt a fali aljzatból, mert az órát újból be kell állítania. ➣ A távvezérlőn található számgombok segítségével is beállíthatja az „Év”, a „Hónap” , a „Nap”, az „Óra” és a „Perc”. Magyar - 25 BN68-01177H-X0Hun_0801.indd 25 2007-08-07 3:56:27 Az automatikus kikapcsolás beállítása Megadhat egy olyan – 30 és 180 perc közötti – időtartamot, amelynek letelte után a televízió automatikusan készenléti üzemmódba kapcsol.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A vagy a gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot.

2. A vagy a gombbal válassza ki az „Idő” menüpontot, majd

nyomja meg az ENTER gombot.

3. A vagy a gombbal válassza ki az „Auto kikapcs.”

menüpontot, majd nyomja meg az ENTER gombot.

4. Nyomja meg annyiszor a vagy a gombot, míg meg nem

jelenik a kívánt idő (Ki, 30, 60, 90, 120, 150, 180). Nyomja meg az ENTER gombot.

5. A kilépéshez nyomja meg az EXIT gombot.

➣ Amikor az időzítő 0-hoz ér, a TV-készülék automatikusan készenléti üzemmódba kapcsol.

Beállítás Plug & Play Nyelv : Magyar Idő Játék mód : Ki Kék képernyő : Ki Dallam : Közepes PC házimozi : Ki Energiagazd. : Ki HDMI feketeszint : Alacsony PIP Mozgatás Belépés

Vissza Idő Órabeállítás Auto kikapcs.

Mozgatás Belépés Vissza A televízió automatikus be- és kikapcsolása

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A vagy a gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot.

2. A vagy a gombbal válassza ki az „Idő” menüpontot, majd

nyomja meg az ENTER gombot.

3. A vagy a gombbal válassza ki az „1. időzítő”, a „2. időzítő”

vagy a „3. időzítő” menüpontot, majd nyomja meg az ENTER gombot.

4. Az „Óra” beállításához nyomja meg a vagy a gombot, majd

a gombbal lépjen a következő pontra. A többi elemet is a fenti módszerrel adhatja meg. Igen / Nem Ismétlés Választható: Egyszer, Szombat-vasárnap, Hétfő-szombat, Hétfő-péntek, Minden nap Nyomja meg a vagy a gombot

Beállítás Plug & Play Nyelv : Magyar Idő Játék mód : Ki Kék képernyő : Ki Dallam : Közepes PC házimozi : Ki Energiagazd. : Ki HDMI feketeszint : Alacsony PIP Mozgatás

Nem Nem Ismétlés Nyomja meg a vagy a gombot Egyszer Hangerő

Hangerő Állítható 0~100 között Nyomja meg a vagy a gombot Program Állítható Program között Nyomja meg a vagy a gombot Mozgatás Program

A beállítás befejezése után a RETURN gomb megnyomásával térhet vissza a korábbi képernyőhöz. - Az aktuális idő az INFO gomb megnyomására mindig megjelenik. - A távvezérlőn található számgombok segítségével közvetlenül beállíthatja az órát, a percet és a csatornát.

5. A kilépéshez nyomja meg az EXIT gombot.

➣ Automatikus kikapcsolás Az időzítő bekapcsolt állapotában a TV végül kikapcsol, ha az időzítő kapcsolta be a készüléket, és 3 órán keresztül nem működtetik a kezelőszerveket. Ez a funkció kizárólag az időzítő bekapcsolt állapotában működik és megakadályozza, hogy a TV a túlságosan hosszú használat során felmelegedjen. Magyar - 26 BN68-01177H-X0Hun_0801.indd 26 2007-08-07 3:56:28 A nyelv kiválasztása A készülék első használatakor meg kell adnia, hogy milyen nyelven jelenjenek meg a menük és utasítások.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A vagy a gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot.

2. A vagy a gombbal válassza ki a „Nyelv” menüpontot, majd

nyomja meg az ENTER gombot.

3. A vagy a gombbal válassza ki a kívánt nyelvet. Nyomja

meg az ENTER gombot.

4. A kilépéshez nyomja meg az EXIT gombot.

Beállítás Plug & Play Nyelv : Magyar Idő Játék mód : Ki Kék képernyő : Ki Dallam : Közepes PC házimozi : Ki Energiagazd. : Ki HDMI feketeszint : Alacsony PIP Mozgatás

Vissza Mode : Custom Beállítás Equalizer Plug & Play

Off Nyelv : :Magyar Română Idő Auto Volume : Off Magyar Játék módMute : :Ki Internal Off Polski Kék képernyő : Ki Reset Dallam : Közepes

Türkçe PC házimozi : Ki Svenska Energiagazd. : Ki HDMI feketeszint : Alacsony PIP Move Enter Return Mozgatás Belépés Vissza Játékmód használata PlayStationTM vagy XboxTM jellegű játékokra csatlakozva a Beállítás játékmenü segítségével valószerűbb élményre tehet szert. Plug & Play Nyelv : Magyar Idő

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

Játék mód : Ki Kék képernyő : Ki A vagy a gombbal válassza ki a „Beállítás” menüpontot, Dallam : Közepes majd nyomja meg az ENTER gombot. PC házimozi : Ki Energiagazd. : Ki

2. A vagy a gombbal válassza ki a „Játék mód” menüpontot,

HDMI feketeszint : Alacsony PIP majd nyomja meg az ENTER gombot.

3. A vagy a gombbal válassza a „Be” vagy „Ki” állapotot.

Mozgatás Belépés Vissza Nyomja meg az ENTER gombot. Beállítás

4. A kilépéshez nyomja meg az EXIT gombot.

Plug & Play Nyelv : Magyar ➣ Ha lecsatlakozik a játékról, és másik külső eszközre szeretne Idő Játék mód : Ki váltani, törölje a játék mód beállítását a Beállítás menüből. Kék képernyő : Ki Dallam : Közepes ➣ Ha a TV menü Játék módban jeleníti meg, a képernyőkép PC házimozi : Ki Energiagazd. : Ki enyhén megremeg. HDMI feketeszint : Alacsony PIP ➣ A Játék mód TV üzemmódban nem elérhető. ➣ Bekapcsolt Játék mód mellett: Mozgatás Belépés Vissza A Képmód automatikusan Normál, a Hangmód automatikusan Egyedi vált. A felhasználó ezeket a működési módokat nem módosíthatja. Az Audió menü Hang módja inaktív lesz. Állítsa be a hangot a hangszínszabályzóval. A Hangvisszaállítás funkció aktiválódik. Ha a hangszínszabályzó beállítása után lép a Visszaállítás funkcióra, visszaáll a hangszínszabályzó gyári alapbeállítása. Magyar - 27 BN68-01177H-X0Hun_0801.indd 27 2007-08-07 3:56:29 A Kék képernyő mód beállítása / Dallam választása

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A vagy a gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot.

2. A vagy a gombbal válassza ki a „Kék képernyő” vagy a

„Dallam” menüpontot. Nyomja meg az ENTER gombot.

3. Ha megfelelőnek találja a beállítást, nyomja meg az ENTER

gombot. Kék képernyő: Ki/Be Ha a készülék nem fogad jeleket, vagy ha a fogadott jelek igen gyengék, akkor a zajos háttérkép helyett automatikusan egy kék képernyő jelenik meg. Ha azonban továbbra is a gyenge minőségű képet szeretné nézni, akkor a „Kék képernyő” módot állítsa „Ki” állásba.

Beállítás Plug & Play Nyelv : Magyar Idő Játék mód : Ki Kék képernyő : Ki Dallam : Közepes

PC házimozi : Ki Energiagazd. : Ki HDMI feketeszint : Alacsony PIP Mozgatás

Belépés Vissza Beállítás Plug & Play Nyelv : Magyar Idő Játék mód : Ki Kék képernyő : Ki Dallam : Közepes Alacsony Közepes PC házimozi : Ki Magas Energiagazd. : Ki HDMI feketeszint : Alacsony PIP Dallam: Ki/Alacsony/Közepes/Magas Beállíthatja, hogy a TV-készülék be- és kikapcsoláskor dallamot játsszon. Mozgatás Belépés Vissza

4. A kilépéshez nyomja meg az EXIT gombot.

Az Energy Saving (Energiatakarékosság) funkció használata A funkció úgy szabályozza a TV-képernyő fényerejét, hogy az energiafelhasználás minimális legyen. Éjszakai TV-nézéskor az „Energiagazd.” menü állapotát állítsa „Magas” fokozatra, ezzel csökkenti a szemet érő sugárzást és az energiafogyasztást.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A vagy a gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot.

2. A vagy a gombbal válassza ki az „Energiagazd.”

menüpontot, majd nyomja meg az ENTER gombot.

3. A vagy a gombbal válassza ki a kívánt beállítást

(Ki, Alacsony, Közepes, Magas, Auto.). Nyomja meg az ENTER gombot.

4. A kilépéshez nyomja meg az EXIT gombot.

Beállítás Plug & Play Nyelv : Magyar Idő Játék mód : Ki Kék képernyő : Ki Dallam : Közepes PC házimozi : Ki Energiagazd. : Ki HDMI feketeszint : Alacsony PIP Mozgatás

Vissza Beállítás Plug & Play Nyelv : Magyar Idő Játék mód : Ki Kék képernyő : Ki Dallam : Közepes PC házimozi : Ki Alacsony Energiagazd. : Ki Közepes HDMI feketeszint : Alacsony Magas PIP Auto. Mozgatás Belépés Vissza Ezeket az opciókat kiválaszthatja a távvezérlő E.SAVING <energiatakarékos> gombjával is. Magyar - 28 BN68-01177H-X0Hun_0801.indd 28 2007-08-07 3:56:30 Forrás kiválasztása Választhat a TV kimeneti csatlakozóihoz csatlakoztatott külső jelforrások közül.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A ▲ vagy a ▼ gombbal válassza ki a „Bemenet” menüpontot, majd nyomja meg az ENTER gombot.

2. A „Forráslista” menüpont kiválasztásához nyomja meg ismét az

ENTER gombot. ➣ Amennyiben nincs külső eszköz a készülékéhez csatlakoztatva, a forráslistában csak a „TV” és a „. Külső”, és a „Forráslista” van aktiválva. Az „AV”, „S-Video”, „Komponens”, „PC”, „HDMI” csak akkor van aktiválva, ha készüléket csatlakoztatott hozzájuk.

3. A vagy a gombbal válassza ki a kívánt eszközt.

Nyomja meg az ENTER gombot.

: Off Névszerkesztés Auto Volume : Off Internal Mute : Off Reset Mozgatás

Move Mozgatás Enter Return Belépés Vissza A távirányítón lévő SOURCE gomb megnyomásával válthat az elérhető források között. A TV mód a távirányító TV gombja, a számgombok (0~9), és a P / gomb segítségével is kiválasztható. A SOURCE (Forrás) gombbal azonban nem. Nézheti HDMI üzemmódban is a távvezérlőn található HDMI gomb megnyomásával. A bemeneti forrásnevek szerkesztése A bemeneti csatlakozókhoz csatlakoztatott eszközök nevének megadásával a bemeneti forrásválasztás megkönnyíthető.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A ▲ vagy a ▼ gombbal válassza ki a „Bemenet” menüpontot, majd nyomja meg az ENTER gombot.

2. A vagy a gombbal válassza ki a „Névszerkesztés”

menüpontot, majd nyomja meg az ENTER gombot.

3. A szerkeszteni kívánt eszközt az vagy a gombbal

választhatja ki. Nyomja meg az ENTER gombot.

4. A vagy a gombbal válassza ki a kívánt eszközt.

Nyomja meg az ENTER gombot.

5. A kilépéshez nyomja meg az EXIT gombot.

Return Belépés Vissza Mode : Custom Névszerkesztés Equalizer . Külső

Off :: ---Videomagnó S-Video : ---Auto Volume Off DVD Komponens :: ---Internal Mute Off : ---- D-VHS Reset HDMI Kábelvevő egység HD-vevő egység Műholdvevő AV-vevő egység Move Enter Return Mozgatás Belépés Vissza Magyar - 29 BN68-01177H-X0Hun_0801.indd 29 2007-08-07 3:56:32 A Teletext funkció A legtöbb televíziós csatorna teletexten keresztül írásos információt szolgáltat. A teletext szolgáltatás tartalommutató oldala leírja, hogyan használhatja ezt a szolgáltatást. Továbbá tetszés szerint választhat a különböző opciók közül a távvezérlő gombjainak segítségével. ➣ A teletextinformáció pontos megjelenítéséhez megbízható vételre van szükség. Különben információ veszhet el, vagy néhány oldal nem jeleníthető meg. (kilépés) Kilépés a teletext képernyőről. (tartalomjegyzék) A tartalomjegyzék oldal megjelenítése a teletext használata közben bármikor. (teletext be/vegyes) A teletext mód aktiválása egy teletext szolgáltatást tartalmazó csatorna kiválasztását követően. Ismételt megnyomásával egyszerre jelenítheti meg, átfedésben, a teletext oldalt és a csatornán vett képet. (méret) Megnyomásával dupla méretben jelenítheti meg a betűket a képernyő felső részén. A képernyő alsó részén ugyanehhez a művelethez nyomja meg ismét a gombot. A normál képernyőhöz a gomb ismételt megnyomásával térhet vissza. (mód) A teletext mód kiválasztásához nyomja meg (LIST/FLOF). Ha LIST módban nyomja meg, a lista mentése módba vált. A Lista mentése módban a (tárolás) gombbal mentheti a teletext oldalt. (aloldal) Az elérhető aloldal megjelenítése. (fel) A következő teletext oldalt jeleníti meg. (le) Az előző teletext oldalt jeleníti meg. (törlés) Oldal keresése közben megjeleníti a műsort. (felfedés) Rejtett szöveg (pl. fejtörők megfejtései) megjelenítése. A normál képernyőhöz a gomb ismételt megnyomásával térhet vissza. ! Színes gombok (piros/zöld/sárga/kék) Ha a műsorszolgáltató FASTEXT rendszert használ, a teletext oldalon található, színkóddal jelölt különböző témák a színes gombokkal is kiválaszthatók. A kívánt művelethez nyomja meg a megfelelő színű gombot. Megjelenik egy további színes információkat tartalmazó oldal, amelyben ugyanezzel a módszerrel választhat. Az előző vagy a következő oldal előhívásához nyomja meg a megfelelő színes gombot. (tartás) A képernyő tartása egy adott oldalon, ha az oldalhoz még további oldalak is tartoznak, amelyek automatikusan töltődnek be. Az üzemmódból a gomb ismételt lenyomásával léphet ki.

(tárolás) Teletext oldalak tárolására szolgál. A távvezérlőn található számozott gombok megnyomásával közvetlenül válthat a teletext oldalak között. Magyar - 30 BN68-01177H-X0Hun_0801.indd 30 2007-08-07 3:56:32 A teletext oldalak hat kategóriába soroltak. Betűjel

Tartalom A kiválasztott oldalszám. A sugárzó csatorna azonosítója. Aktuális oldalszám vagy kereséssel kapcsolatos jelzések. A dátum és az idő. A szöveg. Állapotinformáció. FASTEXT információ. teletext-információ gyakran több, egymás után megjelenő oldalon jelenik meg, amelyek az alábbi módokon érhetők el: Az oldalszám beírásával Egy címnek a listából történő kiválasztásával Egy színes címsor kiválasztásával (FASTEXT rendszer) A TV gomb megnyomásával léphet ki a teletext megjelenítési módból. Magyar - 31 BN68-01177H-X0Hun_0801.indd 31 2007-08-07 3:56:32 A (Windows XP alapú) számítógépes szoftver beállítása Az alábbiakban a Windows képernyőbeállításait láthatja egy szokványos számítógép esetében. A saját számítógépén megjelenő képek azonban az adott Windows verziótól és a videokártyától függően eltérhetnek az itt látottaktól. Ha a tényleges képernyők különböznek is, az esetek többségében ugyanazok az alapbeállítási információk érvényesek. (Ellenkező esetben lépjen kapcsolatba a számítógép gyártójával vagy a Samsung márkakereskedőjével.)

1. Először kattintson a Windows Start menüjén a „Vezérlőpult” parancsra.

2. Amikor megjelenik a Vezérlőpult ablaka, válassza a „Megjelenés és témák”

kategóriát. Ekkor az ablak tartalma megváltozik.

3. Amikor megjelent a Megjelenés és témák ablak, kattintson a „Megjelenítés”

ikonra. Ekkor megjelenik a Megjelenítés tulajdonságai párbeszédablak.

4. A párbeszédpanelen kattintással válassza a „Beállítások ” lapfület. A méret (felbontás) helyes

beállítása: optimálisan 1680 x 1050. Ha a függőleges frekvencia választható a képernyőbeállítások párbeszédpanelén, annak megfelelő értéke „60” vagy „60 Hz” legyen. Egyéb esetben kattintson az „OK” gombra, és lépjen ki a párbeszédpanelből. Képernyőmódok A képernyő pozíciója és mérete a számítógép monitorától és annak felbontásától függően egyaránt változik. A táblázatban szereplő felbontásokat javasoljuk. (A támogatás határain belül minden felbontás támogatott) D-Sub Bemenet Mód Felbontás Vízszintes frekvencia (kHz) Függőleges frekvencia (Hz) Képpontfrissítés gyakorisága (MHz) Szink, polaritás (V/F) IBM 640×350 720×400 640×480 31,469 31,469 31,469 70,086 70,087 59,940 25,175 28,322 25,175

A sorváltós módot a rendszer nem támogatja. Nem szabványos videoformátum kiválasztása esetén az egység működése rendellenes lehet. Az önálló és az összetett módokat támogatja a készülék. Az SOG-módot nem támogatja. Magyar - 32 BN68-01177H-X0Hun_0801.indd 32 2007-08-07 3:56:33 A számítógép beállítása A kép durva- és finomhangolása (képzár): Mode : Custom Képzár Equalizer A képminőség szabályozás lényege, hogy megszüntesse, vagy SRS TS XT : Off Durva 50 csökkentse a zavaró képhatásokat. Auto Volume : Off Finom 63 Internal Mute : Off Ha a zavar a finomhangolással nem szűnik meg, akkor a Reset lehető legmegfelelőbben (durva) állítsa be a frekvenciát, majd végezzen ismét finomhangolást. A zavar csökkentése után igazítsa újra a képet úgy, hogy az a képernyő közepére illeszkedjen. Mozgatás Belépés Vissza

1. Beállítás: A SOURCE gomb megnyomásával válassza ki a PCüzemmódot.

2. A menü megjelenítéséhez nyomja meg a MENU gombot.

A vagy a gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot.

3. A vagy a gombbal válassza ki a „PC” menüpontot, majd nyomja meg az ENTER gombot.

4. A „Képzár” menüpont kiválasztásához nyomja meg az ENTER gombot.

5. A vagy a gombbal válassza ki a „Durva” vagy a„Finom” beállítást, majd nyomja meg az ENTER

6. A vagy a gombbal állítsa be a képminőséget. Nyomja meg az ENTER gombot.

7. A kilépéshez nyomja meg az EXIT gombot.

A kép pozíciójának módosítása: Módosítsa a PC-képernyő helyzetét, ha az nem illeszkedik a TV-képernyőre.

1. Végezze el a „A kép durva- és finomhangolása (képzár)” című

2. A vagy a gombbal válassza ki a „Helyzet” menüpontot,

majd nyomja meg az ENTER gombot.

3. A vagy a gombbal állítsa be a kép függőleges pozícióját.

A vagy a gombbal állítsa be a kép vízszintes pozícióját. Nyomja meg az ENTER gombot.

4. A kilépéshez nyomja meg az EXIT gombot.

A PC képernyő automatikus beállítása (Autom. beállítás): Az automatikus beállítás segítségével a készülék PC képernyője önmagát állítja be, a bejövő videojel alapján. A finom, durva és a helyzet funkció értékei automatikusan beállítottak.

1. Végezze el a „A kép durva- és finomhangolása (képzár)” című

2. A vagy a gombbal válassza ki az „Autom. beállítás”

menüpontot, majd nyomja meg az ENTER gombot.

3. A kilépéshez nyomja meg az EXIT gombot.

A képbeállítások inicializálása (Kép visszaáll.) Valamennyi képbeállítást helyettesítheti a gyári alapbeállított értékekkel.

1. Végezze el a „A kép durva- és finomhangolása (képzár)” című

2. A vagy a gombbal válassza ki a „Kép visszaáll.”

menüpontot, majd nyomja meg az ENTER gombot.

3. A kilépéshez nyomja meg az EXIT gombot.

Helyzet Mozgatás Vissza

Képzár Helyzet Autom. beállítás Kép visszaáll. Mozgatás

Belépés Belépés Vissza

Képzár Helyzet Autom. beállítás Kép visszaáll. Mozgatás Belépés

Vissza Magyar - 33 BN68-01177H-X0Hun_0801.indd 33 2007-08-07 3:56:34 A PC házimozi beállítása Jobb minőségű képet nézhet, ha a beállításokat PC üzemmódban konfigurálja. Ha bekapcsolja a „PC házimozi” funkciót, konfigurálható a „Részletbeállítások” (ha a Kép mód beállítása Normál vagy Film) ugyanúgy, mint PC módban.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A vagy a gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot.

2. A vagy a gombbal válassza a „PC házimozi” menüpontot.

Nyomja meg az ENTER gombot.

3. A vagy a gombbal válassza a „Be” vagy „Ki” állapotot.

Nyomja meg az ENTER gombot.

4. A kilépéshez nyomja meg az EXIT gombot.

➣ Ez a funkció csak a PC módban használható.

Beállítás Plug & Play Nyelv : Magyar Idő Játék mód : Ki Kék képernyő : Ki Dallam : Közepes PC házimozi : Ki Energiagazd. : Ki HDMI feketeszint : Alacsony PIP Mozgatás

Vissza Beállítás Plug & Play Nyelv : Magyar Idő Játék mód : Ki Kék képernyő : Ki Dallam : Közepes

PC házimozi : Ki Energiagazd. : Ki HDMI feketeszint : Alacsony PIP Mozgatás Belépés Vissza Magyar - 34 BN68-01177H-X0Hun_0801.indd 34 2007-08-07 3:56:34 A Kensigton féle lopászár használata A Kensington zár olyan eszköz, amellyel a rendszer fizikailag rögzíthető, ha a készüléket nyilvános helyen használják. A zárat külön kell beszerezni. A zár kinézése és használatának módja – a gyártótól függően – eltérhet az ábrán láthatótól. A Kensington zár használatával kapcsolatban a hozzá tartozó kézikönyvben talál további információt.

1. Helyezze a zárszerkezetet

a TV Kensington zárának Kábel nyílásába (1. ábra), majd fordítással zárja be (2. ábra).

2. Csatlakoztassa a Kensington

3. Erősítse a kensington zárat

➣ A Kensington zár elhelyezkedése a típustól függően asztalhoz vagy nehéz változhat. tárgyhoz. <Kiegészítő> DVI IN AUDIO PC IN

AUDIO VIDEO AV IN S-VIDEO Hibaelhárítás: Mielőtt szakemberhez fordulna Nincs kép vagy hang A kép normális, de nincs hang A képernyő sötét, a tápfeszültségjelző pedig folyamatosan világít. Nincs kép, vagy csak feketefehér kép van A hangot és a képet zavarja valami. Elmosódott vagy szemcsés kép, illetve torz hang tapasztalható A távirányító nem megfelelően működik Az „Ellenőrizze a jelkábelt.” üzenet jelenik meg.

• Ellenőrizze, hogy a tápfeszültség vezetéke csatlakoztatva van-e a fali csatlakozóaljzatba.
• Ellenőrizze, hogy megnyomta-e a készülék előoldalán található gombját.
• Ellenőrizze a kép kontraszt- és fényerő-beállítását.
• Ellenőrizze a hangerőt.
• Ellenőrizze a hangerőt.
• Ellenőrizze, hogy a távirányító MUTE gombját nem nyomta-e meg.
• Ellenőrizze, hogy a „Belső némítás” funkció ki van-e kapcsolva.
• A számítógépen ellenőrizze a következőket: tápellátás, jelkábel.
• A TV-készülék a saját energiakezelő rendszerét használja.
• Mozdítsa meg a számítógép egerét vagy nyomja meg a billentyűzet valamelyik billentyűjét.
• Színbeállítások módosítása.
• Ellenőrizze, hogy a kiválasztott műsorszórórendszer megfelelően működik-e.
• Próbálja azonosítani a televízió működését befolyásoló elektromos készüléket, és tegye azt távolabb.
• Csatlakoztassa a televíziót egy másik tápfeszültség-aljzatba.
• Ellenőrizze az antenna irányát, elhelyezését és csatlakozásait. Ez a zavar beltéri antenna használata esetén gyakran fellép.
• Cserélje ki a távvezérlő elemeit.
• Tisztítsa meg a távvezérlő felső szélét (az átviteli ablakot).
• Ellenőrizze, hogy az elemek a polaritásnak megfelelően vannak-e behelyezve.
• Ellenőrizze, hogy az adatkábel megfelelően van-e a számítógéphez, illetve a videoforrásokhoz csatlakoztatva.
• Ellenőrizze, hogy a számítógép, illetve a videoforrások be vannake kapcsolva. PC módban a „Nem támogatott
• Ellenőrizze a videokártya maximális felbontását és frekvenciáját. üzemmód.”
• Vesse össze ezeket az értékeket a megjelenítési mód adataival. üzenet jelenik meg. A TFT LCD panel (5 292 000) képpontból álló panelt használ, aminek előállítása magas szintű műszaki felkészültséget és felszereltséget igényel. Előfordulhat azonban, hogy a képernyőn ennek ellenére néhány világos és sötét képpont jelenik meg. Ezek a képpontok a készülék teljesítményét nem befolyásolják. Magyar - 35 BN68-01177H-X0Hun_0801.indd 35 2007-08-07 3:56:34 Műszaki és környezeti jellemzők

A SAMSUNG mindenkor termékei javítását, fejlesztését tartja szem elôtt. Ezért a mûszaki adatok és a használati útmutató megváltoztatásának jogát fenntartja. 2/1984. (III. 10.) BkM–IpM számú együttes rendelet alapján tanúsítjuk, hogy a LE22S8 típusú SAMSUNG gyártmányú színes televíziók megfelelnek az alábbi mûszaki jellemzôknek: A modell neve LE22S8 Képernyő mérete (képátló) 22 hüvelyk A PC felbontása 1680 x 1050 @ 60 Hz Hang Kimenő 3W x 2 Méret (Sz x H x M) Készülékház Állvánnyal 615,5 x 81,2 x 403,4 mm 615,5 x 231,9 x 486,5 mm Súly állvánnyal 7,5 kg Környezeti feltételek Üzemelési hőmérséklet Üzemelési páratartalom Tárolási hőmérséklet Tárolási páratartalom

10°C – 40°C (50°F - 104°F) 10 % – 80 %, nem kondenzáló -20°C – 45°C (-4°F - 113°F) 5 % – 95 %, nem kondenzáló A kivitel és a jellemzők előzetes értesítés nélkül változhatnak. Ez a készülék a B osztályba tartozó digitális készülék. A tápellátásra és energiafogyasztásra vonatkozó előírásokat a termékre ragasztott címkén tekintheti meg. Magyar - 36 BN68-01177H-X0Hun_0801.indd 36 2007-08-07 5:18:41 Ez az oldal szándékosan van üresen hagyva. BN68-01177H-X0Hun_0801.indd 37 2007-08-07 3:56:34 Środki ostrożności, które należy zachować przy odtwarzaniu nieruchomych obrazów. Nieruchomy obraz może spowodować trwałe uszkodzenie ekranu telewizyjnego.
