MANUALE UTENTE LE 22S81B SAMSUNG

7,5 kg 10 tot 40°C (50 tot 104°F) 10 tot 80%, niet-condenserend -20 tot 45°C (-4 tot 113°F) 5 tot 95%, niet-condenserend Vormgeving en specificaties kunnen zonder kennisgeving worden gewijzigd. Dit is een digitaal apparaat van klasse B. Zie het etiket op het product voor informatie over de stroomvoorziening en het energieverbruik. Nederlands - 36 BN68-01177H-X0Dut-0730.indd 36 2007-08-07 3:46:10 Deze pagina is met opzet leeg gelaten. BN68-01177H-X0Dut-0730.indd 37 2007-08-07 3:46:10 Precauzioni da adottare quando si visualizza un’immagine fissa Un’immagine fissa può causare danni permanenti allo schermo TV.

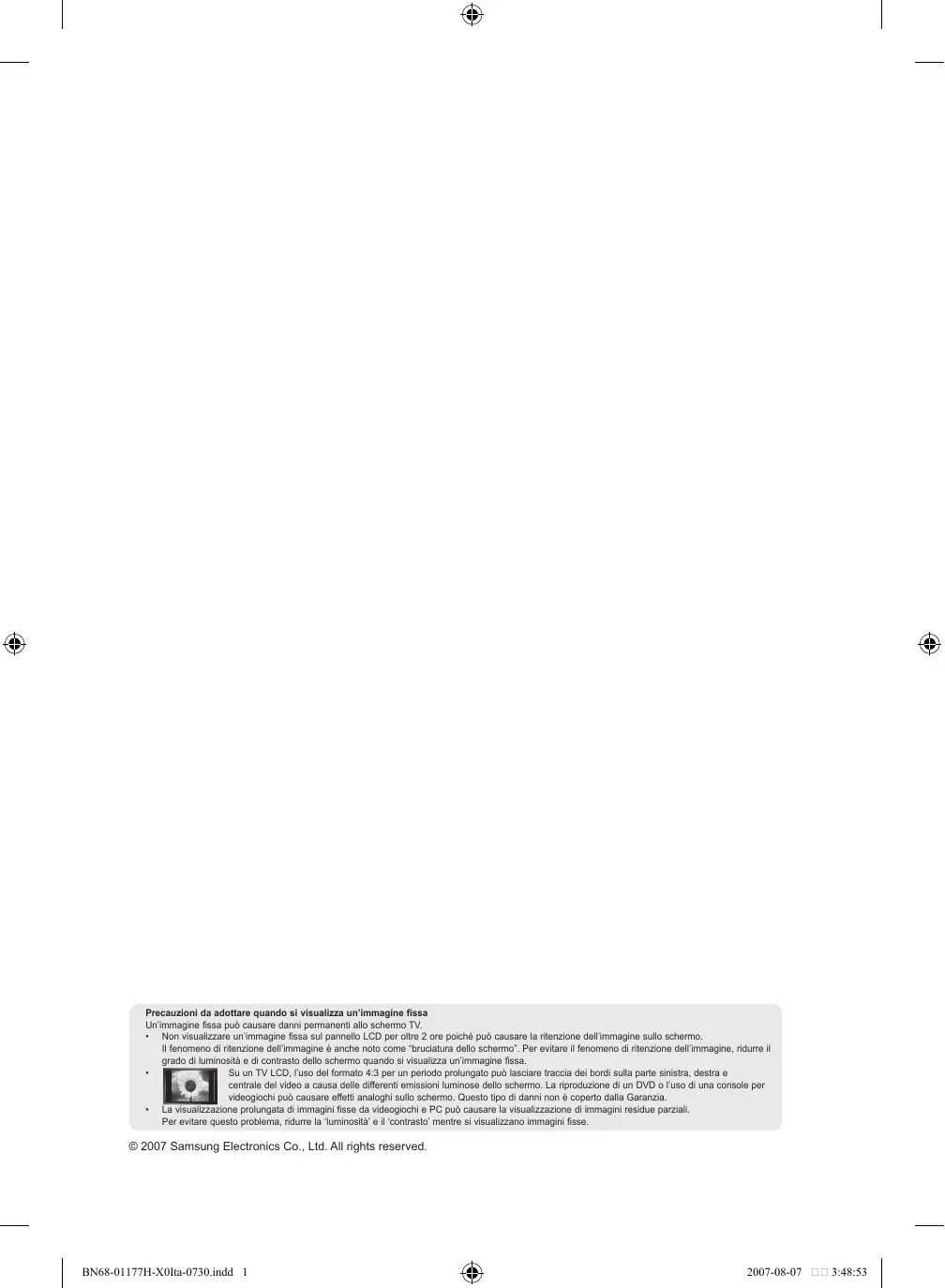

• Non visualizzare un’immagine fissa sul pannello LCD per oltre 2 ore poiché può causare la ritenzione dell’immagine sullo schermo. Il fenomeno di ritenzione dell’immagine è anche noto come “bruciatura dello schermo”. Per evitare il fenomeno di ritenzione dell’immagine, ridurre il grado di luminosità e di contrasto dello schermo quando si visualizza un’immagine fissa.
• Su un TV LCD, l’uso del formato 4:3 per un periodo prolungato può lasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l’uso di una console per videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla Garanzia.
• La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare la visualizzazione di immagini residue parziali. Per evitare questo problema, ridurre la ‘luminosità’ e il ‘contrasto’ mentre si visualizzano immagini fisse. © 2007 Samsung Electronics Co., Ltd. All rights reserved. BN68-01177H-X0Ita-0730.indd 1 2007-08-07 3:48:53 Contenuto

COLLEGAMENTO E PREPARAZIONE DEL TELEVISORE

• Elenco dei componenti p. 2
• Installazione del piedistallo p. 2
• Installazione del Kit di montaggio a parete p. 2
• Pannello di controllo p. 3
• Pannello dei collegamenti p. 4
• Telecomando p. 6
• Installazione delle batterie nel telecomando p. 7
• Accensione e spegnimento p. 7
• Attivazione della modalità Standby del televisore 7 Plug & Play p. 8

IMPOSTAZIONE DELL’AUDIO

• Modifica dello standard audio p. 21
• Regolazione delle impostazioni audio p. 22
• Impostazione di TruSurround XT (TS XT SRS) 22 Collegamento delle cuffie p. 23
• Selezione della modalità audio p. 23
• Regolazione automatica del volume p. 23
• Selezione di Mute interno p. 24
• Attivazione dell’audio dell’immagine secondaria Ripristino delle impostazioni audio predefinite 25 p. 24

IMPOSTAZIONE DELL’ORA

IMPOSTAZIONE DEI CANALI

• Memorizzazione automatica dei canali p. 9
• Memorizzazione manuale dei canali p. 10
• Impostazione degli elenchi dei canali p. 11
• Attivazione del Blocco canali p. 11
• Ordinamento dei canali memorizzati p. 12
• Assegnazione di nomi ai canali p. 12
• Sintonia fine dei canali p. 13

IMPOSTAZIONE DELL’IMMAGINE

DESCRIZIONE DELLE FUNZIONI

• Scelta della lingua p. 27
• Uso della modalità Gioco p. 27
• Impostazione della modalità Pagina blu / Selezione della melodia p. 28
• Utilizzo della funzione Risp. energia p. 28
• Selezione della sorgente p. 29
• Modifica dei nomi delle sorgenti di ingresso p. 29

USO DELLA FUNZIONE TELETEXT

• Funzione Teletext p. 30
• Italiano Modifica dello standard dell’immagine p. 14
• Regolazione dell’immagine personalizzata p. 14
• Modifica del tono del colore p. 15
• Attivazione della retroilluminazione p. 15
• Configurazione delle impostazioni dettagliate dell’immagine p. 16
• Modifica delle dimensioni dell’immagine p. 17
• Fermo immagine corrente p. 18
• Selezione della modalità schermo p. 18
• Ripristino delle impostazioni predefinite dell’immagine p. 18
• Digital NR / Active Colour / DNIe p. 19
• Visualizzazione in modalità PIP (Picture in Picture) p. 20
• Livello di nero HDMI p. 21
• Impostazione e visualizzazione dell’ora corrente 25 Impostazione del timer di spegnimento p. 26
• Accensione e spegnimento automatico del televisore p. 26

• Impostazione del software del PC (basato su Windows XP) p. 32
• Modalità di visualizzazione p. 32
• Impostazione del PC p. 33
• Impostazione di PC Home Theater p. 34

• Uso del blocco Kensington antifurto p. 35
• Risoluzione dei problemi: Prima di contattare l’assistenza p. 35
• Specifiche tecniche e ambientali p. 36
• Diagrammi a blocchi Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1 Simboli Premere Importante Italiano - BN68-01177H-X0Ita-0730.indd 1 Nota Tasto One-Touch 2007-08-07 3:48:53 Elenco dei componenti Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se qualsiasi componente risulta mancante, contattare il rivenditore. M4 X L16 Telecomando e batterie (AAA x 2) p. 37

Cavo di alimentazione Coprifondo

• Scheda di garanzia Vite del piedistallo X4 Piedistallo

• Guida alla sicurezza Panno per la pulizia

• Schede di registrazione Scheda di garanzia / Guida alla sicurezza / Schede di registrazione (Non disponibili in tutte le sedi) In base al modello, il piedistallo e la relativa vite potrebbero non essere inclusi. Installazione del piedistallo <2> <3> . Collocare il televisore a faccia in giù su un tavolo sopra un panno soffice o un cuscino. . Inserire il piedistallo nel foro sul fondo del televisore.

3. Inserire la vite nel foro indicato e serrarla.

Installazione del Kit di montaggio a parete Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il televisore alla parete. Per informazioni dettagliate sull’installazione del kit di montaggio a parete, consultare le istruzioni fornite insieme agli articoli del kit. Contattare un tecnico per richiedere assistenza quando si monta la staffa a parete. Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o infortuni causati da una installazione autonoma del televisore da parte dell’utente. Non installare il Supporto a parete mentre il televisore è acceso. In caso contrario, potrebbero verificarsi incidenti con lesioni personali causate da scosse elettriche ➣ Rimuovere il piedistallo, coprire il foro sul fondo con un tappo e serrare con due viti Italiano - BN68-01177H-X0Ita-0730.indd 2 2007-08-07 3:48:54 Pannello di controllo

La forma e il colore del prodotto possono variare in base al modello. 1 SOURCE

Alterna tutte le sorgenti d’ingresso disponibili (TV, Est., AV, S-Video, Comp., PC, HDMI). Nel menu a video, utilizzare questo tasto come si usa il tasto ENTER del telecomando. 2 MENU Premere per visualizzare il menu a video con le funzioni del televisore.

Premere per aumentare o diminuire il volume. Nel menu a video, utilizzare questi tasti così come si usano i tasti e del telecomando. Premere per cambiare canale. Nel menu a video, utilizzare questi tasti così come si usano i tasti e del telecomando. (I tasti dei canali consentono di accendere il televisore senza usare il telecomando.) 5 Altoparlanti (Alimentazione) Premere per accendere e spegnere il televisore. Indicatore di alimentazione Lampeggia e si spegne quando l’alimentazione è attivata, e si accende in modalità standby. Sensore del telecomando Puntare il telecomando in direzione di questo punto sul televisore. Italiano - BN68-01177H-X0Ita-0730.indd 3 2007-08-07 3:48:55 Pannello dei collegamenti

AUDIO VIDEO AV IN S-VIDEO Ingresso alimentazione

La forma e il colore del prodotto possono variare in base al modello.

Quando si collega un dispositivo esterno al televisore, assicurarsi che l’alimentazione dell’unità sia scollegata. Quando si collega un dispositivo esterno, far corrispondere il colore del terminale di collegamento a quello del cavo. 1 Collegamento di un Set-Top Box, VCR o DVD Connettore EXT Ingresso Uscita Video Audio (L/R) RGB Video + Audio (L/R)

E’ disponibile solo l’uscita TV. - Ingressi e uscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco o lettori di dischi video. 2 Collegamento HDMI - Supporta le connessioni tra periferiche AV con connessione HDMI (Set Top Box, lettori DVD). - Non è necessario un ulteriore collegamento Audio per la connessione HDMI-HDMI. ➣ Che cosa significa HDMI? - “High Definition Multimedia interface” permette la trasmissione di dati video digitali ad alta definizione e audio digitale a canali multipli (5,1 canali). - Il terminale HDMI/DVI IN supporta il collegamento DVI a una periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni più piccole, dispone della funzione di codifica HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale multicanale. ➣ Utilizzare il cavo DVI-HDMI o una prolunga DVI-HDMI per il collegamento e il terminale “R - AUDIO – L” su DVI per l’uscita audio. - Quando si collega questo prodotto attraverso HDMI o DVI a un Set Top Box, un lettore DVD, una console di gioco ecc., verificare che sia stato impostato a una modalità di uscita video compatibile come mostrato nella tabella sottostante. In caso contrario, possono verificarsi distorsioni, interruzioni o assenza di immagine. Italiano - BN68-01177H-X0Ita-0730.indd 4 2007-08-07 3:48:55

- Il jack HDMI/DVI IN supporta la connessione PC. 3 Collegamento PC - Collegare il cavo D- Sub (opzionale) a “PC (PC IN)” sul retro dell’apparecchiatura e alla scheda video del computer. - Collegare il cavo audio stereo (opzionale) a “AUDIO (PC IN)” sul retro dell’apparecchiatura e all’uscita “Audio Out” della scheda audio del computer. 4 Collegamento a un’antenna aerea o a una rete televisiva via cavo Per visualizzare correttamente i canali televisivi, è necessario che l’apparecchio televisivo riceva il segnale da una delle seguenti fonti: - un’antenna esterna / Una rete televisiva via cavo / Una rete satellitare. 6 Collegamenti di dispositivi A/V esterni - Collegare il cavo RCA o S-VIDEO a un dispositivo A/V esterno appropriato quale un videoregistratore, un DVD o una videocamera. - Collegare i cavi audio RCA a “R - AUDIO - L” sul retro dell’apparecchiatura e gli altri terminali ai corrispondenti connettori di uscita audio sul dispositivo A/V. - La cuffia può essere collegata all’uscita predefinita (5) sul retro dell’apparecchio. Quando la cuffia è collegata, gli altoparlanti incorporati sono disattivati. 7 DIGITAL AUDIO OUT (OPTICAL) - Collegare a un componente audio digitale. 8 Collegamento dei componenti (DVD) - Collegare i cavi video component (opzionali) al connettore del componente (“PR”, “PB”, “Y”) sul retro dell’apparecchiatura e ai corrispondenti connettori di uscita video del DVD. - Se si desidera collegare il Set-Top Box e il DVD, effettuare il collegamento tra i due dispositivi, quindi collegare il DVD al rispettivo connettore (“PR”, “PB”, “Y”) sull’apparecchiatura. - I connettori PR, PB e Y dei componenti (DVD) sono talvolta etichettati con Y, B-Y e R-Y o Y, Cb e Cr. - Collegare i cavi audio RCA (opzionali) a “R - AUDIO - L” sul retro dell’apparecchiatura e ai corrispondenti connettori di uscita audio sul DVD. - Questo TV LCD visualizza la risoluzione dell’immagine ottimale in modalità 720p. - Questo TV LCD visualizza la risoluzione dell’immagine massima in modalità 1080i. 9 Blocco Kensington - Il blocco Kensington (opzionale) è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. - Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il prodotto. - La posizione del blocco Kensington può variare a seconda del modello. Italiano - BN68-01177H-X0Ita-0730.indd 5 2007-08-07 3:48:55 Telecomando 1 Tasto di standby del televisore 2 Tasti numerici per selezionare direttamente i canali 3 Selezione dei canali memorizzati con una/due cifre 4 Visualizza il “Elenco canali”. 5 Seleziona direttamente la modalità TV 6 Aumento del volume Diminuzione del volume 7 Disattivazione temporanea dell’audio 8 Visualizzazione menu e conferma modifica 9 Selezione della modalità audio 0 Ritorna al menu precedente. ! Selezione effetti immagine @ Regola la luminosità dello schermo per risparmiare energia. # Selezione degli effetti audio % Selezione TS XT SRS ^ Selezione della sorgente disponibile & Canale precedente

• Spegnimento automatico ( Seleziona direttamente la modalità HDMI. ) P : Canale successivo P : Canale precedente a Uscita dall’OSD Funzioni PIP $ Attivazione o disattivazione PIP g Selezione del canale dell’immagine secondaria (PIP) h Selezione della sorgente dell’immagine secondaria (PIP) i Selezione della posizione dell’immagine secondaria (PIP) Funzioni Teletext 5 Esce dallo schermo Teletext 8 Indice Teletext $ Mantieni Teletext ^ Selezione modalità Teletext (LIST/FLOF) & Pagina secondaria Teletext ) P : Pagina successiva Teletext P : Pagina precedente Teletext a Annulla Teletext c Mostra Teletext e Seleziona alternativamente le modalità Teletext, Double (Doppia) o Mix. h Memorizza Teletext i Selezione formato Teletext 9!df Selezione argomento Fastext b Controlla il cursore nel menu c Consente di vedere le informazioni sull’emittente corrente d Fermo immagine f Selezione della dimensione dell’immagine

Una illuminazione troppo intensa può avere conseguenze sulle prestazioni del telecomando. Questo speciale telecomando, progettato per aiutare chi ha problemi di vista, presenta punti in braille sui tasti Power, Channel e Volume. Italiano - BN68-01177H-X0Ita-0730.indd 6 2007-08-07 3:48:56 Installazione delle batterie nel telecomando

1. Sollevare il coperchio sul retro del telecomando come mostrato in figura.

2. Installare le due batterie AAA.

➣ Fare corrispondere i poli “+” e “–” delle batterie con lo schema riportato all’interno del vano.

3. Riposizionare il coperchio.

➣ Se si prevede di non utilizzare il telecomando per un periodo di tempo prolungato, rimuovere le batterie e riporle in un luogo asciutto e fresco. Il telecomando può essere usato fino a una distanza di 7 metri dal televisore. (Considerando un uso tipico del televisore, le batterie durano circa un anno.)

Se il telecomando non funziona, effettuare il seguente controllo:

1. Il televisore è acceso?

2. I poli - e + delle batterie sono invertiti?

3. Le batterie sono esaurite?

4. Si è verificata una interruzione di corrente o il cavo di alimentazione è scollegato?

5. È presente una luce a fluorescenza speciale o un neon nelle vicinanze?

Accensione e spegnimento La spina di alimentazione è collegata al pannello posteriore del televisore.

1. Inserire la spina in una presa appropriata.

➣ L’indicatore di standby sul pannello anteriore del dispositivo si accende.

2. Premere il tasto sul pannello anteriore.

➣ Per accendere il televisore, è anche possibile premere il tasto POWER o TV del telecomando. ➣ All’accensione, l’ultimo canale che si stava guardando prima di spegnere il televisore verrà riselezionato automaticamente.

3. Premere i tasti numerici (0~9) o il tasto canale precedente/successivo ( / ) sul telecomando, oppure i

tasti a destra del dispositivo. ➣ Quando si accende il televisore per la prima volta, viene chiesto di scegliere la lingua dei menu.

4. Per spegnere il televisore, premere nuovamente il tasto POWER .

Attivazione della modalità Standby del televisore La modalità Standby del televisore consente di ridurre il consumo di corrente. La modalità Standby è particolarmente utile quando si desidera disattivare temporaneamente il televisore, ad esempio durante i pasti.

1. Premere il tasto POWER del telecomando.

➣ Lo schermo si spegne e l’indicatore rosso di standby si accende sul pannello anteriore del dispositivo.

2. Per riaccendere il televisore, è sufficiente premere nuovamente POWER , i tasti numerici (0~9), il

tasto TV o il tasto canale precedente/successivo ( / ). ➣ Non lasciare il televisore in modalità standby per periodi di tempo prolungati, ad esempio quando si è in vacanza. Si consiglia di scollegare l’apparecchio dal cavo di alimentazione e dall’antenna. Italiano - BN68-01177H-X0Ita-0730.indd 7 2007-08-07 3:48:56 Plug & Play Se il televisore viene acceso per la prima volta, alcune impostazioni Plug & Play di base vengono visualizzate automaticamente e in sequenza. Sono disponibili le seguenti impostazioni.

1. Premere il tasto POWER del telecomando.

Viene visualizzato il messaggio “Start Plug & Play” con “OK” Start Plug & Play. selezionato.

2. Selezionare la lingua desiderata premendo il tasto o .

Premere il tasto ENTER per confermare la selezione.

3. Premere il tasto ◄ o ► per selezionare “Negozio” o “Casa”, quindi

Enter Exit premere il tasto ENTER. ➣ Si consiglia di impostare la modalità TV o Casa per ottenere la migliore qualità d’immagine in un ambiente domestico. ➣ La modalità Negozio è da utilizzare solo nei punti vendita. ➣ Se l’unità è accidentalmente impostata sulla modalità Negozio e si desidera tornare alla modalità Casa, premere il tasto Volume e tenere premuto per cinque secondi il tasto MENU sul pannello laterale del televisore.

4. Viene visualizzato il messaggio “Controlla ingresso ant.” con “OK” già selezionato.

Premere il tasto ENTER. ➣ Verificare che il cavo dell’antenna sia collegato correttamente.

5. Selezionare la nazione appropriata premendo il tasto o .

Premere il tasto ENTER per confermare la selezione.

6. Viene visualizzato il menu “Memorizzazione automatica” con “Avvio” già selezionato. Premere il tasto

ENTER. ➣ Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu “Imposta ora”. ➣ Premere il tasto ENTER in qualsiasi momento per interrompere il processo di memorizzazione.

7. Premere il tasto ENTER.

Selezionare “Mese”, “Data”, “Anno”, “Ora” o “Minuto” premendo il tasto o . Impostare “Mese”, “Data”, “Anno”, “Ora” o “Minuto” premendo il tasto o . ➣ E’ anche possibile impostare le voci “Mese”, “Data”, “Anno”, “Ora” e “Minuto” premendo i tasti numerici sul telecomando.

8. Premere ENTER per confermare le impostazioni. Viene visualizzato il messaggio “Buona visione”. Al

termine, premere il tasto ENTER. ➣ Anche se non si preme il tasto ENTER, il messaggio scompare automaticamente dopo alcuni secondi. Lingua: Selezionare la lingua. Nazione: Selezionare la nazione. emorizzazione automatica: Ricerca automaticamente i canali memorizzati disponibili localmente. Imposta Ora: Imposta l’ora corrente dell’orologio del televisore. Italiano - BN68-01177H-X0Ita-0730.indd 8 2007-08-07 3:48:56 Per reimpostare questa funzione...

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER.

2. Premere nuovamente il tasto ENTER per selezionare

3. Viene visualizzato il messaggio “Avvio Plug & Play”.

(Vedere pagine da 8)

Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Media PC Home theater : Spento Risp. energia : Spento Livello di nero HDMI : Bassa PIP Sposta Conferma

Ritorno Plug & Play Avvio Plug & Play.

Conferma - Memorizzazione automatica dei canali - Memorizzazione manuale dei canali

Ritorno Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma

Ritorno Memorizzazione automatica dei canali È possibile effettuare la scansione delle gamme di frequenza disponibili. La disponibilità dipende dalla nazione. I numeri di programma assegnati automaticamente potrebbero non corrispondere ai numeri di programma effettivi o desiderati. Tuttavia, è possibile ordinare manualmente i numeri ed eliminare i canali indesiderati.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER.

2. Premere il tasto ENTER per selezionare “Nazione”.

3. Selezionare la nazione appropriata premendo il tasto ▲ o ▼.

Premere il tasto ENTER per confermare la selezione.

4. Premere il tasto ▲ o ▼ per selezionare “Memorizzazione automatica”, quindi premere il tasto ENTER.

5. Premere il tasto ENTER.

➣ Il televisore inizierà a memorizzare tutti i canali disponibili. ➣ Premere il tasto ENTER in qualsiasi momento per interrompere la memorizzazione e ritornare al menu “Canale”.

6. Dopo aver memorizzato tutti i canali disponibili, verrà visualizzato il menu “Ordina”.

(Vedere pagine da 12) Italiano - BN68-01177H-X0Ita-0730.indd 9 2007-08-07 3:48:56 Memorizzazione manuale dei canali È possibile memorizzare fino a 100 canali televisivi, compresi quelli ricevuti via cavo. Quando si memorizzano manualmente i canali, è possibile scegliere: Se memorizzare o meno ogni canale trovato. Il numero di programma di ogni canale memorizzato che si desidera identificare.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER.

2. Premere il tasto o per selezionare “Memorizzazione manuale”, quindi premere il tasto

3. Premere il tasto ENTER per selezionare “Programma”.

4. Per assegnare un numero di programma a un canale, trovare il numero desiderato premendo o ,

quindi premere il tasto ENTER. ➣ È anche possibile impostare il numero di programma premendo i tasti numerici sul telecomando.

5. Premere il tasto o per selezionare “Sistema colore”, quindi premere il tasto ENTER.

6. Selezionare lo standard del colore richiesto premendo il tasto o , quindi premere il tasto

7. Premere il tasto o per selezionare “Sistema audio”, quindi premere il tasto ENTER.

8. Selezionare lo standard audio richiesto premendo il tasto o , quindi premere il tasto ENTER.

➣ Se l’audio è anomalo o assente, riselezionare lo standard audio richiesto.

9. Se si conosce il numero del canale da memorizzare, premere il tasto o per selezionare “Canale”.

Premere il tasto ENTER. Selezionare C (canale via etere) o S (canale via cavo) premendo il tasto o . Premere il tasto ► per selezionare il canale. Selezionare il numero richiesto premendo il tasto o , quindi premere il tasto ENTER. ➣ Modalità dei canali: P (Programma), C (Canale via etere), S (Canale via cavo) ➣ È anche possibile impostare il numero di canale premendo i tasti numerici sul telecomando.

10. Se non si conoscono i numeri di canale, premere il tasto o per selezionare “Ricerca”. Premere il

tasto ENTER. Effettuare la ricerca premendo il tasto o , quindi premere il tasto ENTER.

11. Premere il tasto o per selezionare “Memorizza”. Premere il tasto ENTER per selezionare “OK”.

12. Ripetere i passaggi da 3 a 11 per ogni canale che si desidera memorizzare.

Programma: Seleziona un numero di programma per il canale. Sistema colore: Imposta il sistema di supporto colore. Sistema audio: Imposta il sistema di supporto audio. Canale: Seleziona un canale. Ricerca: Ricerca la frequenza del canale. Memorizza: Salva le impostazioni. Italiano - 10 BN68-01177H-X0Ita-0730.indd 10 2007-08-07 3:48:57 Impostazione degli elenchi dei canali I canali possono essere impostati in base alle proprie preferenze. È possibile eliminare, aggiungere o bloccare facilmente il canale desiderato.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER.

2. Premere il tasto o per selezionare “Gestore canale”, quindi

premere il tasto ENTER.

3. Premere nuovamente il tasto ENTER per selezionare “Elenco

4. Premere il tasto per selezionare “

5. Premere il tasto o per selezionare il canale indesiderato,

quindi premere il tasto ENTER per eliminarlo.

6. Ripetere il passaggio 5 per ogni canale che si desidera

selezionare o eliminare.

7. Al termine, premere il tasto EXIT.

➣ “ ” è attivo quando la funzione “Blocco canali” è impostata su “Acceso”. Elenco canali P 1 C3 1 / 10 Prog.

BBC 1 3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 Aggiungi Blocco Sposta Conferma Pagina Ritorno È possibile selezionare queste opzioni semplicemente premendo il tasto CH LIST sul telecomando. Attivazione del Blocco canali Tramite questa funzione è possibile impedire agli utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti, annullando il video e azzerando l’audio. La funzione Blocco canali non può essere disattivata utilizzando i tasti sul pannello laterale. Questa operazione può essere eseguita solo attraverso il telecomando, perciò si consiglia di tenerlo fuori dalla portata dei bambini.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER.

2. Premere il tasto o per selezionare “Gestore canale”, quindi

premere il tasto ENTER.

3. Premere nuovamente il tasto o per selezionare “Blocco

canali”, quindi premere il tasto ENTER.

4. Premere nuovamente il tasto o per selezionare “Acceso”.

Premere il tasto ENTER.

5. Premere il tasto o per selezionare “Elenco canali”, quindi

premere ENTER per annullare.

6. Premere il tasto per selezionare “ ”.

7. Premere il tasto o per selezionare i canali da bloccare,

quindi premere il tasto ENTER.

8. Ripetere il passaggio 7 per ogni canale che si desidera bloccare

9. Al termine, premere il tasto EXIT.

➣ Selezionare“Acceso” o “Spento” nel menu “Blocco canali” per attivare o disattivare con facilità i canali selezionati su “ ”.

Gestore canaler Elenco canali Blocco canali Sposta

BBC 1 3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 Aggiungi Blocco Sposta Conferma Pagina Ritorno Italiano - 11 BN68-01177H-X0Ita-0730.indd 11 2007-08-07 3:48:57 Ordinamento dei canali memorizzati È possibile scambiare i numeri di due canali, in modo da: Modifica l’ordine numerico assegnato automaticamente ai canali. Assegnare numeri facili da ricordare ai canali utilizzati più spesso.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER.

2. Premere il tasto o per selezionare “Ordina”, quindi premere

3. Selezionare il numero del canale da modificare premendo più

volte il tasto o . Premere il tasto ENTER. ➣ Il numero e il nome del canale selezionato viene spostato nella parte destra dello schermo.

4. Premere il tasto o per passare alla posizione desiderata,

quindi premere il tasto ENTER. ➣ Il canale selezionato viene scambiato con il canale precedentemente assegnato a numero.

5. Ripetere i passaggi da 3 a 4 per ogni canale da ordinare.

6. Al termine, premere il tasto EXIT.

Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta

Ritorno Ordina Prog. Can Nome

Conferma Ritorno Assegnazione di nomi ai canali I nomi dei canali vengono assegnati automaticamente in base alle informazioni trasmesse. È possibile tuttavia assegnare nuovi nomi modificando quelli esistenti.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER.

2. Premere il tasto o per selezionare “Nome”, quindi premere

3. Se necessario, selezionare il canale a cui assegnare un nuovo

nome premendo il tasto o . Premere il tasto ENTER. ➣ Viene visualizzata la barra di selezione attorno alla casella del nome.

Premere... Selezionare una lettera, numero o simbolo Tasto o Passare alla lettera successiva Tasto Tornare alla lettera precedente Tasto Confermare il nome Tasto ENTER

Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta

Ritorno Nome Prog. Can Nome

Sposta Conferma Ritorno

I caratteri disponibili sono : Lettere dell’alfabeto (A~Z) / Numeri (0~9) / Caratteri speciali (spazio, /, *, –, +)

5. Ripetere i passaggi da 3 a 4 per ogni canale al quale si desidera assegnare un nuovo nome.

6. Al termine, premere il tasto EXIT.

Italiano - 12 BN68-01177H-X0Ita-0730.indd 12 2007-08-07 3:48:58 Sintonia fine dei canali Utilizzare la sintonia fine per regolare manualmente un canale la cui ricezione non è ottimale.

1. Utilizzare i tasti numerici per selezionare direttamente il canale

2. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER.

3. Premere il tasto o per selezionare “Sintonia fine”, quindi

premere il tasto ENTER.

4. Premere il tasto o per regolare la sintonia fine.

Premere il tasto ENTER.

5. Al termine, premere il tasto EXIT.

➣ I canali sintonizzati e memorizzati sono evidenziati da un asterisco “*” alla destra del numero del canale nel relativo riquadro. Il numero del canale diventa rosso. ➣ Per reimpostare la sintonia, selezionare “Reset” premendo il pulsante ▲ o ▼, quindi premere ENTER.

Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma

Ritorno Sintonia fine

Reset Regola Salva Ritorno Italiano - 13 BN68-01177H-X0Ita-0730.indd 13 2007-08-07 3:48:59 Modifica dello standard dell’immagine È possibile selezionare il tipo di immagine che più corrisponde alle proprie esigenze.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER per selezionare “Immagine”.

2. Premere di nuovo ENTER per selezionare “Modalità”.

3. Premere il tasto o per selezionare l’effetto desiderato.

Premere il tasto ENTER.

4. Al termine, premere il tasto EXIT.

Dinamica: Imposta l’immagine da visualizzare in alta definizione in un ambiente luminoso. Standard: Imposta l’immagine per una visualizzazione ottimale in condizioni di luce normali. Film: Imposta l’immagine per una visualizzazione confortevole in un ambiente buio.

Immagine Modalità : Dinamica Contrasto 100 Luminosità 45 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Impostazioni dettaglio Retroillum : 10 Formato : Automatico Mod schermo : 16 : 9 Altro Sposta

Conferma Ritorno Immagine Modalità : Dinamica Dinamica Contrasto Standard 100 Film Luminosità Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Impostazioni dettaglio Retroillum : 10 Formato : Automatico Mod schermo : 16 : 9 Altro La modalità “Immagine” deve essere regolata separatamente per ogni sorgente d’ingresso. Premendo il tasto “Reset” è possibile ripristinare le impostazioni di fabbrica per visualizzare l’immagine. (Consultare “Ripristino delle impostazioni predefinite dell’immagine” a pagina 18) Sposta Conferma Ritorno È inoltre possibile premere il tasto P.MODE sul telecomando per selezionare una delle impostazioni dell’immagine. Regolazione dell’immagine personalizzata Il televisore dispone di varie impostazioni che consentono di controllare la qualità dell’immagine.

1. Per selezionare l’effetto desiderato, seguire le istruzioni da 1 a 3

fornite nella sezione “Modifica dello standard dell’immagine”.

2. Premere il tasto o per selezionare una voce. Premere il

3. Premere il tasto o per aumentare o diminuire il valore di

una voce. Premere il tasto ENTER.

4. Al termine, premere il tasto EXIT.

Immagine Modalità : Dinamica Contrasto 100 Luminosità 45 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Impostazioni dettaglio Retroillum : 10 Formato : Automatico Mod schermo : 16 : 9 Altro Sposta Conferma Ritorno Contrasto: Regola l’effetto chiaro-scuro tra gli oggetti e lo sfondo. Luminosità: Regola la luminosità dell’intero schermo. Nitidezza: Regola i contorni degli oggetti rendendoli più nitidi o scuri. Colore: Regola i colori rendendoli più chiari o scuri. Tinta: Regola i colori degli oggetti, rendendoli più rossi o verdi per offrire immagini più naturali.

Le regolazioni vengono memorizzate in base alla modalità Picture (Immagine) selezionata. In modalità PC, solo regolabili solo le opzioni “Contrasto”, “Luminosità”. L’opzione “Tinta” è attiva solo per le trasmissioni in modalità NTSC e Component. Italiano - 14 BN68-01177H-X0Ita-0730.indd 14 2007-08-07 3:48:59 Modifica del tono del colore È possibile selezionare il tono del colore ottimale per la propria vista.

1. Per selezionare l’effetto desiderato, seguire le istruzioni da 1 a

3 fornite nella sezione “Modifica dello standard dell’immagine” (pagina 14).

2. Premere il tasto o per selezionare “Toni colore”, quindi

premere il tasto ENTER.

3. Premere il tasto o per selezionare il tono del colore

desiderato. Premere il tasto ENTER.

4. Al termine, premere il tasto EXIT.

Conferma Ritorno Immagine Modalità : Dinamica Contrasto 100 Luminosità 45 Nitidezza 75 Colore 55 Tinta V50 R50 Freddo2 Toni colore : Freddo1 Freddo1 Impostazioni dettaglio Normale Retroillum : 10 Caldo1 Formato : Automatico Mod schermo : 16 :Caldo2 Altro Freddo2: Rende il colore più bluastro rispetto all’opzione “Freddo1”. Freddo1: Rende il bianco bluastro. Normale: Mantiene intatto il colore bianco. Caldo1: Rende il bianco rossastro. Caldo2: Rende il colore più rossastro rispetto all’opzione “Caldo1”.

Immagine Modalità : Dinamica Contrasto 100 Luminosità 45 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Impostazioni dettaglio Retroillum : 10 Formato : Automatico Mod schermo : 16 : 9 Altro Sposta Conferma Ritorno Le regolazioni vengono memorizzate in base alla modalità dell’immagine selezionata. Se la modalità dell’immagine è impostata su “Dinamica” o “Standard”, le opzioni “Caldo1” e “Caldo2” non sono disponibili. Attivazione della retroilluminazione È possibile regolare la luminosità dello schermo modificando la retroilluminazione dell’LCD. (0~10)

1. Per selezionare l’effetto desiderato, seguire le istruzioni da 1 a

3 fornite nella sezione “Modifica dello standard dell’immagine” (pagina 14).

2. Premere il tasto o per selezionare “Retroillum”, quindi

premere il tasto ENTER.

3. Premere il tasto o per aumentare o diminuire il valore di una

4. Premere il tasto ENTER.

Al termine, premere il tasto EXIT. ➣ Le regolazioni vengono memorizzate in base alla modalità dell’immagine selezionata.

Immagine Modalità : Dinamica Contrasto 100 Luminosità 45 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Impostazioni dettaglio Retroillum : 10 Formato : Automatico Mod schermo : 16 : 9 Altro Sposta Conferma Retroillum

Regola Ritorno Italiano - 15 BN68-01177H-X0Ita-0730.indd 15 2007-08-07 3:49:00 Configurazione delle impostazioni dettagliate dell’immagine È possibile selezionare il tono del colore ottimale per la propria vista.

1. Premere il tasto MENU per visualizzare il menu.

2. Premere il tasto ENTER per selezionare “Immagine”.

3. Premere ▲ o ▼ per selezionare “Impostazioni dettaglio”, quindi

premere il tasto ENTER.

4. Selezionare l’opzione desiderata premendo il tasto o ,

quindi premere il tasto ENTER. Le opzioni disponibili sono: Regolazione del nero, Contrasto Dinamico, Gamma, Bilan bianco, Controllo colore, Migliora imm bordi, Spazio colore.

5. Una volta terminata l’impostazione, premere il tasto ENTER.

6. Al termine, premere il tasto EXIT.

➣ In modalità “Film” o “Standard”, l’opzione “Impostazioni dettaglio” può essere selezionata. ➣ Se la funzione “DNIe” è impostata su Spento, l’opzione “Impostazioni dettaglio” non può essere selezionata se la Modalità dell’immagine è impostata su “Standard”.

Immagine Modalità : Film Contrasto 80 Luminosità 45 Nitidezza 10 Colore 53 Tinta V50 R50 Toni colore : Caldo2 Impostazioni dettaglio Retroillum : 5 Formato : Automatico Mod schermo : 16 : 9 Altro Sposta

Conferma Ritorno Impostazioni dettaglio Regolazione del nero : Spento Contrasto Dinamico : Spento Gamma Bilan bianco Controllo colore Migliora imm bordi : Spento Spazio colore : Automatico Sposta Conferma

Ritorno Regolazione del nero: Spento/Bassa/Media/Alto Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profondità. Contrasto Dinamico: Spento/Bassa/Media/Alto Consente regolare in modo ottimale il livello di contrasto il contrasto dello schermo. Gamma: –3 ~ +3 Consente di regolare la luminosità media delle immagini. Premere il tasto ◄ o ► fino a raggiungere l’impostazione ottimale. Bilan bianco: R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain/Reset Consente di regolare la temperatura del colore per ottenere immagini più naturali. R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain: Una volta modificato il valore, lo schermo viene aggiornato automaticamente. Selezionare l’opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER. Premere il tasto ◄ o ► fino a raggiungere l’impostazione ottimale. Reset: Consente di ripristinare i valori predefiniti di bilanciamento del bianco. Controllo colore: Rosa/Verde/Blu/Bianco/Reset Queste impostazioni possono essere regolate in base alle proprie preferenze personali. Rosa/Verde/Blu/Bianco: Una volta modificato il valore, lo schermo viene automaticamente aggiornato. Selezionare l’opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER. Premere il tasto ◄ o ► fino a raggiungere l’impostazione ottimale. Reset: Vengono ripristinate le regolazioni predefinite del colore. Migliora imm bordi: Spento/Acceso Consente di mettere in risalto i bordi degli oggetti. Spazio colore: Automatico/Wide È possibile impostare lo spazio di riproduzione del colore del segnale di ingresso su Automatico o Wide. Italiano - 16 BN68-01177H-X0Ita-0730.indd 16 2007-08-07 3:49:01 Modifica delle dimensioni dell’immagine È possibile impostare le dimensioni dell’immagine che più si adattano alle proprie esigenze.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER per selezionare “Immagine”.

2. Premere il tasto o per selezionare “Formato”, quindi

premere il tasto ENTER.

3. Selezionare l’opzione desiderata premendo il tasto o .

Premere il tasto ENTER.

4. Al termine, premere il tasto EXIT.

Automatico: R egola automaticamente la dimensione dell’immagine su un rapporto larghezza/ altezza “16:9”. Wide: R egola la dimensione dell’immagine a 16:10, un valore appropriato per visualizzare DVD o trasmissioni panoramiche. 16 :9: Regola la dimensione dell’immagine a 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiche. Wide Zoom: A umenta le dimensioni dell’immagine a più di 4:3. Zoom: Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo. 4:3: Questa è l’impostazione predefinita per un filmato video o una trasmissione normale. Solo scansione: C on segnali di ingresso da HDMI 720p, 1080i, visualizza le immagini così come sono, senza tagli.

Immagine Modalità : Dinamica Contrasto 100 Luminosità 45 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Impostazioni dettaglio Retroillum : 10 Formato : Automatico Mod schermo : 16 : 9 Altro Sposta

Conferma Ritorno Formato Automatico Wide 16 : 9 Wide Zoom Zoom 4:3 Solo scansione Sposta Conferma Ritorno È possibile selezionare queste opzioni semplicemente premendo il tasto P.SIZE del telecomando. La funzione “Automatico” è disponibile solo in modalità “TV”, “Est.”, “AV” e “S-Video”. In modalità PC, è possibile regolare solo i formati “Wide” e “4:3”. Zoom: S elezionare premendo i tasti ◄ o ►. Per spostare l’immagine in alto o in basso, utilizzare il tasto ▲ o ▼. Dopo avere selezionato , premere il tasto ▲ o ▼ per aumentare o ridurre il formato dell’immagine in direzione verticale. Wide Zoom: S postare lo schermo verso l’alto e verso il basso utilizzando il tasto ▲ o ▼ dopo avere selezionato tramite il tasto ► o ENTER. Italiano - 17 BN68-01177H-X0Ita-0730.indd 17 2007-08-07 3:49:02 Fermo immagine corrente Premere il tasto STILL per fermare un’immagine in movimento. Premere nuovamente il tasto per annullare il comando. Selezione della modalità schermo Quando si imposta il formato dell’immagine su Automatico su un televisore con formato 16:9, è possibile determinare le dimensioni dell’immagine da visualizzare nel formato 4:3 WSS (Wide Screen Service). Ogni nazione europea richiede un formato dell’immagine diverso e questa funzione deve essere quindi selezionata dall’utente.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER per selezionare “Immagine”.

2. Premere il tasto o per selezionare “Mod schermo”, quindi

premere il tasto ENTER.

3. Selezionare l’opzione desiderata premendo il tasto o .

Premere il tasto ENTER. Le opzioni disponibili sono: Wide, 16:9, Wide Zoom, Zoom, 4:3

Immagine Modalità : Dinamica Contrasto 100 Luminosità 45 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Impostazioni dettaglio Retroillum : 10 Formato : Automatico Mod schermo : 16 : 9 Altro Sposta

Conferma Ritorno Immagine Modalità : Dinamica Contrasto 100 Luminosità 45 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Impostazioni dettaglio Wide Retroillum : 10 16:9 Wide Zoom Formato : Automatico Mod schermo : 16 : Zoom 4:3 Altro Wide: Imposta l’immagine in modalità 16:10. 16:9: Imposta l’immagine in modalità 16:9. Wide Zoom: Aumenta le dimensioni dell’immagine a più di 4:3. Zoom: Ingrandisce verticalmente la dimensione dell’immagine sullo schermo. 4:3: Imposta la visualizzazione nella modalità normale 4:3. Sposta Conferma Ritorno

4. Al termine, premere il tasto EXIT.

➣ In modalità Automatico, l’opzione Mod schermo è disponibile. ➣ Questa funzione non è disponibile in modalità PC, Component o HDMI. Ripristino delle impostazioni predefinite dell’immagine È possibile ripristinare le impostazioni di visualizzazione dell’immagine preimpostate in fabbrica.

1. Per selezionare l’effetto dell’immagine desiderato, seguire le

istruzioni da 1 a 3 fornite nella sezione “Modifica dello standard dell’immagine” (pagina 14).

2. Premere il tasto o per selezionare “Reset”, quindi premere

3. Premere il tasto ▲ o ▼ per selezionare “OK” o “Cancella”.

Premere il tasto ENTER.

4. Al termine, premere il tasto EXIT.

➣ La funzione “Reset” verrà impostata per ogni modalità immagine.

Immagine Altro Digital NR Active Colour DNIe Reset Sposta

Ritorno Immagine Altro Digital NR Active Colour DNIe Reset Sposta

Cancella Conferma Ritorno Italiano - 18 BN68-01177H-X0Ita-0730.indd 18 2007-08-07 3:49:03 Digital NR / Active Colour / DNIe Se il segnale ricevuto dal televisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l’effetto ghosting sullo schermo.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER per selezionare “Immagine”.

2. Selezionare l’opzione desiderata premendo il tasto o ,

quindi premere il tasto ENTER. Le opzioni disponibili sono: Digital NR, Active Colour, DNIe.

3. Una volta terminata l’impostazione, premere il tasto ENTER.

4. Al termine, premere il tasto EXIT.

Immagine Altro Digital NR Active Colour DNIe Reset Sposta

Ritorno Digital NR: Spento/Bassa/Media/Alto/Automatico Se il segnale ricevuto dal televisore è debole, è possibile attivare questa funzione per ridurre i disturbi statici e l’effetto ghosting sullo schermo. ➣ Questa funzione non è disponibile in modalità PC. Active Colour: Spento/Acceso Attivando questa opzione, i colori del cielo e dell’erba appariranno più chiari e vividi sullo schermo. ➣ Questa funzione non è disponibile in modalità PC. ➣ Questa funzione non è disponibile in modalità Film e Standard. DNIe: Spento/Demo/Acceso Questo apparecchio televisivo include la funzione DNIe per offrire un’alta qualità visiva. Attivando questa opzione, è possibile visualizzare l’immagine con la funzione DNIe attivata. Se si imposta la funzione DNIe su Demo, è possibile visualizzare a scopo dimostrativo una immagine migliorata attraverso la funzione DNIe e una immagine normale. Utilizzando questa funzione, è possibile rendersi conto della differenza di qualità visiva. ➣ DNIeTM (motore Digital Natural Image) Questa funzione consente di visualizzare immagini più dettagliate con riduzione dei disturbi 3D, miglioramento dei dettagli, del contrasto e del bianco. Il nuovo algoritmo di compensazione dell’immagine permette di ottenere immagini più brillanti, chiare e dettagliate. La tecnologia DNIeTM si adatta a ogni tipo di segnale. ➣ Questa funzione non è disponibile in modalità PC. ➣ Questa funzione non è disponibile in modalità Film. Italiano - 19 BN68-01177H-X0Ita-0730.indd 19 2007-08-07 3:49:03 Visualizzazione in modalità PIP (Picture in Picture) Questa funzione consente di visualizzare un’immagine secondaria all’interno dell’immagine principale del programma o della sorgente video impostata. In questo modo, è possibile visualizzare l’immagine di un programma o di una sorgente video esterna mentre si guarda l’immagine principale.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER.

2. Premere il tasto o per selezionare “PIP”, quindi premere il

3. Premere di nuovo il tasto ENTER.

Premere il tasto o per selezionare “Acceso”, quindi premere il tasto ENTER. Immagine principale Immagine secondaria Comp. HDMI

Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Media PC Home theater : Spento Risp. energia : Spento Livello di nero HDMI : Bassa PIP Sposta

Return Conferma Ritorno Pulse repetidamente el botón PIP del mando a distancia para activar o desactivar “PIP”.

4. Premere il tasto o per selezionare “Sorgente”, quindi

premere ENTER. Selezionare la sorgente dell’immagine secondaria premendo il tasto o , quindi premere ENTER. ➣ L’immagine secondaria può provenire da diverse sorgenti ed essere scelta in base a ciò per cui è impostata l’immagine principale. E’ possibile selezionare queste opzioni semplicemente premendo il tasto SOURCE sul telecomando.

5. Premere il tasto o per selezionare “Posizione”,

quindi premere ENTER. Selezionare la posizione dell’immagine secondaria premendo il tasto o , quindi premere il tasto ENTER. E’ possibile selezionare queste opzioni semplicemente premendo il tasto POSITION sul telecomando.

6. Premere il tasto o per selezionare “Programma”, quindi

premere ENTER. Per selezionare il canale da visualizzare come immagine secondaria, premere il tasto o . Premere il tasto ENTER. ➣ La funzione “Programma” può essere attivata quando l’immagine secondaria è impostata su TV. E’ possibile selezionare queste opzioni semplicemente premendo il tasto P o P sul telecomando.

7. Al termine, premere il tasto EXIT.

➣ L’immagine nella finestra PIP può diventare lievemente innaturale quando si usa lo schermo principale per visualizzare un videogioco o il karaoke. Sorgente: Consente di selezionare la sorgente dell’immagine secondaria. Posizione: Consente di spostare l’immagine secondaria. Programma: Consente di modificare l’immagine secondaria. Italiano - 20 BN68-01177H-X0Ita-0730.indd 20 2007-08-07 3:49:04 Livello di nero HDMI Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profondità.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER.

2. Premere il tasto o per selezionare “Livello di nero HDMI”,

quindi premere il tasto ENTER.

3. Premere il tasto o per selezionare “Normale” o “Bassa”,

quindi premere il tasto ENTER.

4. Al termine, premere il tasto EXIT.

➣ Questa funzione si attiva solo quando l’ingresso esterno è collegato a HDMI (segnali RGB).

Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Media PC Home theater : Spento Risp. energia : Spento Livello di nero HDMI : Bassa PIP Sposta

Normale: Lo schermo diventa più luminoso. Bassa: Lo schermo diventa più scuro. Conferma

Ritorno Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Media PC Home theater : Spento Risp. energia : Spento Livello di nero HDMI : Bassa Normale Bassa PIP Sposta Conferma Ritorno Modifica dello standard audio È possibile selezionare il tipo di effetto audio da utilizzare mentre si guarda una trasmissione.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Suono”, quindi premere il tasto ENTER.

2. Premere il tasto ENTER per selezionare “Modalità”.

3. Selezionare l’effetto audio desiderato premendo il tasto o ,

quindi premere il tasto ENTER.

4. Al termine, premere il tasto EXIT.

Standard: Seleziona la modalità audio normale. Musica: Enfatizza la musica rispetto alla voce. Film: O ffre un’esperienza audio completa e intensa adatta alla visualizzazione di film. Dialoghi: Enfatizza la voce rispetto ad altri suoni. Personalizzata: C onsente di personalizzare le impostazioni audio. Per maggiori informazioni, consultare “Regolazione delle impostazioni audio”.

Suono Modalità : Personalizzata Equalizzatore

: Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Reset Sposta

Ritorno Suono Modalità : Personalizzata Standard Musica Equalizzatore Film

: Spento Dialoghi Volume auto : Spento Personalizzata Mute interno : Spento Selezione audio : Principale Reset Sposta Conferma Ritorno E’ possibile selezionare queste opzioni semplicemente premendo il tasto S.MODE sul telecomando. Italiano - 21 BN68-01177H-X0Ita-0730.indd 21 2007-08-07 3:49:06 Regolazione delle impostazioni audio Le impostazioni audio possono essere regolate in base alle proprie preferenze personali.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Suono”, quindi premere il tasto ENTER.

2. Premere il tasto o per selezionare “Equalizzatore”, quindi

3. Premere il tasto o per selezionare una voce. Premere il

4. Premere il tasto o fino a raggiungere l’impostazione

desiderata. Premere il tasto ENTER.

5. Al termine, premere il tasto EXIT.

➣ Se si modificano queste impostazioni, si attiva automaticamente la modalità audio “Personalizzata”.

Suono Modalità : Personalizzata Equalizzatore

: Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Reset Sposta

Ritorno Equalizzatore

Balance 100Hz 300Hz 1kHz 3kHz 10kHz Sposta Regola Ritorno Impostazione di TruSurround XT (TS XT SRS) TruSurround XT è una tecnologia SRS brevettata che risolve il problema della riproduzione di contenuti multicanale 5,1 su due altoparlanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso un sistema di riproduzione a due altoparlanti, inclusi gli altoparlanti interni del televisore. È pienamente compatibile con tutti i formati multicanale.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Suono”, quindi premere il tasto ENTER.

2. Premere il tasto o per selezionare “TS XT SRS”, quindi

3. Premere il tasto o per selezionare “Acceso” o “Spento”.

Premere il tasto ENTER.

4. Al termine, premere il tasto EXIT.

TruSurround XT, SRS e il simbolo sono marchi di SRS Labs, Inc. La tecnologia TruSurround XT è incorporata in base ai termini della licenza di SRS Labs, Inc.

Suono Modalità : Personalizzata Equalizzatore

: Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Reset Sposta

Ritorno Suono Modalità : Personalizzata Equalizzatore

: Spento Spento Acceso Volume auto : Spento Mute interno : Spento Selezione audio : Principale Reset Sposta Regola Ritorno È possibile selezionare queste opzioni semplicemente premendo il tasto SRS sul telecomando. Italiano - 22 BN68-01177H-X0Ita-0730.indd 22 2007-08-07 3:49:07 Collegamento delle cuffie È possibile collegare le cuffie al televisore se si desidera guardare un programma televisivo senza disturbare le altre persone presenti nella stanza. ➣ Quando si inserisce il jack della cuffia nella porta corrispondente, nel menu Suono è possibile attivare solo l’opzione “Mute interno”. ➣ L’uso prolungato delle cuffie ad alto volume può causare danni all’udito. ➣ Quando si collega la cuffia al sistema, gli altoparlanti vengono disattivati. ➣ Il volume delle cuffie e quello del televisore si regolano in modo diverso. Pannello posteriore TV Selezione della modalità audio È possibile selezionare le modalità audio semplicemente premendo il tasto “DUAL”. Quando si preme il tasto, la modalità audio corrente appare sullo schermo. A2 Stereo Stereo NICAM

Tipo di audio Dual 1/2 Predefinito Mono Stereo Dual Mono Stereo Mono Stereo Mono Dual 1 Dual 2 Mono Mono Stereo Cambio automatico Dual Mono ↔ Dual 1 Dual 2 Dual 1 Dual 1 Cambio automatico È possibile selezionare queste opzioni semplicemente premendo il tasto DUAL sul telecomando. Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono. Questa funzione è attiva solo con segnale audio stereo. Non è disponibile invece con segnale audio mono. Regolazione automatica del volume Le condizioni del segnale variano a seconda dell’emittente, ma non è pratico regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell’uscita audio quando il segnale di modulazione è alto oppure aumentando il livello dell’uscita audio quando il segnale di modulazione è basso.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Suono”, quindi premere il tasto ENTER.

2. Premere il tasto o per selezionare “Volume auto”, quindi

premere il tasto ENTER.

3. Premere il tasto o per selezionare “Acceso” o “Spento”.

Premere il tasto ENTER.

4. Al termine, premere il tasto EXIT.

Suono Modalità : Personalizzata Equalizzatore

: Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Reset Sposta

Ritorno Suono Modalità : Personalizzata Equalizzatore

: Spento Volume auto : Spento Spento Acceso Mute interno : Spento Selezione audio : Principale Reset Sposta Regola Ritorno Italiano - 23 BN68-01177H-X0Ita-0730.indd 23 2007-08-07 3:49:08 Selezione di Mute interno Se si desidera ascoltare l’audio da altoparlanti separati, annullare l’amplificatore interno.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Suono”, quindi premere il tasto ENTER.

2. Premere il tasto o per selezionare “Mute interno”, quindi

3. Premere il tasto o per selezionare “Acceso” o “Spento”.

Premere il tasto ENTER.

4. Al termine, premere il tasto EXIT.

➣ Se “Mute interno” è impostato su “Acceso”, non è possibile regolare i comandi del menu Suono, all’infuori di “Selezione audio” (in modalità PIP).

Suono Modalità : Personalizzata Equalizzatore

: Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Reset Sposta

Ritorno Suono Modalità : Personalizzata Equalizzatore

: Spento Volume auto : Spento Spento Mute interno : Spento Acceso Selezione audio : Principale Reset Sposta Regola Ritorno Attivazione dell’audio dell’immagine secondaria Durante l’uso della funzione PIP, è possibile ascoltare l’audio dell’immagine secondaria. . Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Suono”, quindi premere ENTER. . Premere il tasto ▲ o ▼ per selezionare “Selezione audio”, quindi premere ENTER.

3. Premere il tasto ▲ o ▼ per selezionare “Secondario”.

Premere il tasto ENTER . . Al termine, premere il tasto EXIT. Principale: C onsente di ascoltare l’audio dell’immagine principale. Secondario: C onsente di ascoltare l’audio dell’immagine secondaria.

È possibile selezionare questa opzione quando la “PIP” o “Acceso”.

Suono Modalità : Personalizzata Equalizzatore

: Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Reset Sposta

Ritorno Suono Modalità : Personalizzata Equalizzatore

: Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Principale Reset Secondario Sposta Regola Ritorno Italiano - 24 BN68-01177H-X0Ita-0730.indd 24 2007-08-07 3:49:09 Ripristino delle impostazioni audio predefinite Se la modalità Gioco è Acceso, la funzione di reimpostazione Suono dell’audio è attiva (Vedere pagine da 27). Selezionando Modalità : Personalizzata Equalizzatore la funzione Reset dopo aver effettuato l’impostazione,

: Spento Volume auto : Spento l’equalizzatore viene reimpostato ai valori di fabbrica. Mute interno : Spento Selezione audio : Principale

1. Premere il tasto MENU per visualizzare il menu.

Reset Premere il tasto o per selezionare “Suono”, quindi premere il tasto ENTER.

2. Premere il tasto o per selezionare “Reset”, quindi premere

Sposta Regola Ritorno il tasto ENTER.

3. Al termine, premere il tasto EXIT.

➣ È possibile selezionare questa opzione quando la “Modalità gioco” è “Acceso”. Impostazione e visualizzazione dell’ora corrente È possibile impostare l’orologio del televisore per visualizzare l’ora corrente quando si preme il tasto INFO. È necessario impostare l’ora anche per utilizzare il timer di accensione o spegnimento automatico.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER.

2. Premere il tasto o per selezionare “Ora”, quindi premere

3. Premere il tasto ENTER per selezionare “Imposta Ora”.

Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Media PC Home theater : Spento Risp. energia : Spento Livello di nero HDMI : Bassa PIP Sposta

5. Al termine, premere il tasto EXIT.

Se si scollega il cavo di alimentazione, sarà necessario impostare nuovamente l’orologio. È anche possibile impostare “Anno”, “Mese”,“Data”, “Ora” e “Minuto” premendo i tasti numerici del telecomando.

Italiano - 25 BN68-01177H-X0Ita-0730.indd 25 2007-08-07 3:49:10 Impostazione del timer di spegnimento È possibile selezionare un intervallo di tempo compreso tra 30 e 180 minuti per impostare il passaggio automatico del televisore in modalità standby.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER.

2. Premere il tasto o per selezionare “Ora”, quindi premere

3. Premere il tasto o per selezionare “Timer stand-by”, quindi

4. Premere ripetutamente il tasto o fino a quando appare

l’impostazione desiderata (Spento, 30, 60, 90, 120, 150, 180). Premere il tasto ENTER.

5. Al termine, premere il tasto EXIT.

➣ Quando il timer raggiunge lo 0 il televisore passa automaticamente in modalità Standby.

Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Media PC Home theater : Spento Risp. energia : Spento Livello di nero HDMI : Bassa PIP Sposta Conferma

Sposta Regola Ritorno Accensione e spegnimento automatico del televisore

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER.

2. Premere il tasto o per selezionare “Ora”, quindi premere

3. Premere il tasto o per selezionare “Timer 1”, “Timer 2”,

“Timer 3”, quindi premere ENTER.

4. Premere il tasto o per impostare l’opzione “Ora”, quindi

premere il tasto per passare all’opzione successiva. Impostare le altre voci utilizzando lo stesso metodo. Sì/No Ripetizione Volume Programma Selezionare Una volta, Sab-Dom, Lun-Sab, Lun-Ven, Ogni giorno Impostare un valore compreso tra 0 e 100. Impostare un valore compreso tra Programma. Premere il tasto o Premere il tasto o Premere il tasto o Premere il tasto o

Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Media PC Home theater : Spento Risp. energia : Spento Livello di nero HDMI : Bassa PIP Sposta Conferma

Ripetizione Una volta Volume Sposta Programma Regola Ritorno

Al termine, premere il tasto RETURN. L’ora corrente appare ogni volta che si preme il tasto INFO. È possibile impostare l’ora, i minuti e il canale anche premendo i tasti numerici del telecomando.

5. Al termine, premere il tasto EXIT.

➣ Spegnimento in assenza di operazioni Quando si imposta il timer su “Acceso”, il televisore si spegne automaticamente quando non viene eseguita nessuna operazione entro tre ore dopo che il timer ha acceso l’apparecchio. Questa funzione è disponibile solo se il timer è “Acceso” e impedisce l’eventuale surriscaldamento del televisore dovuto a un periodo di accensione troppo lungo. Italiano - 26 BN68-01177H-X0Ita-0730.indd 26 2007-08-07 3:49:12 Scelta della lingua Quando si utilizza il televisore per la prima volta, è necessario selezionare la lingua dei menu e degli indicatori.

1. Premere il tasto MENU per visualizzare il menu a video.

Premere il tasto o per selezionare “Impostazione”, quindi premere ENTER.

2. Premere il tasto o per selezionare “Lingua”, quindi premere

3. Selezionare la lingua desiderata premendo ripetutamente il tasto

o . Premere il tasto ENTER.

4. Al termine, premere il tasto EXIT.

Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Media PC Home theater : Spento Risp. energia : Spento Livello di nero HDMI : Bassa PIP Sposta

Ritorno Mode : Custom Impostazione Equalizer Plug & Play SRS TS XT Spento Lingua :: Italiano English Ora Deutsch Auto Volume : Spento Français Modalità gioco :: Spento Internal Mute Spento Italiano Pagina blu : Spento Reset Español Melodia : Media

Nederlands Português PC Home theater : Spento Eλληνικά Risp. energia : Spento Livello di nero HDMI : Bassa PIP Move Enter Return Sposta Sposta Uso della modalità Gioco Regola Conferma Ritorno Ritorno Quando ci si collega a una console di gioco come PlayStationTM Impostazione o XboxTM, è possibile divertirsi con giochi ancora più realistici Plug & Play Lingua : Italiano utilizzando il menu Giochi. Ora Modalità gioco : Spento Pagina blu : Spento

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi PC Home theater : Spento Risp. energia : Spento premere il tasto ENTER. Livello di nero HDMI : Bassa PIP

2. Premere il tasto o per selezionare “Modalità gioco”, quindi

premere il tasto ENTER. Sposta Conferma Ritorno

3. Premere il tasto o per selezionare “Acceso” o “Spento”.

Impostazione Premere il tasto ENTER. Plug & Play Lingua : Italiano

4. Al termine, premere il tasto EXIT.

Ora Modalità gioco : Spento Spento Acceso ➣ Per scollegare la console di gioco e collegare un altro Pagina blu : Spento Melodia : Media dispositivo esterno, annullare la modalità gioco nel menu PC Home theater : Spento immagine. Risp. energia : Spento Livello di nero HDMI : Bassa PIP ➣ Se si visualizza il menu TV in modalità Gioco, lo schermo sfarfalla leggermente. Sposta Conferma Ritorno ➣ La Modalità gioco non è disponibile in modalità TV. ➣ Se la Modalità gioco è attiva: La Modalità Immagine cambia in Standard e la Modalità Suono cambia in Personalizzata automaticamente. L’utente non può modificare queste modalità. La modalità Audio nel menu Suono viene disattivata. Regolare l’audio mediante l’equalizzatore. La funzione di reimpostazione dell’audio viene attivata. Selezionando la funzione Reset dopo aver effettuato l’impostazione, l’equalizzatore viene reimpostato ai valori di fabbrica. Italiano - 27 BN68-01177H-X0Ita-0730.indd 27 2007-08-07 3:49:13 Impostazione della modalità Pagina blu / Selezione della melodia

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER.

2. Premere il tasto o per selezionare “Pagina blu” o “Melodia”.

Premere il tasto ENTER.

3. Una volta terminata l’impostazione, premere il tasto ENTER.

Pagina blu: Spento/Acceso Se il segnale non viene ricevuto o è molto debole, una schermata blu sostituisce automaticamente lo sfondo dell’immagine disturbata. Se si desidera continuare a visualizzare l’immagine di qualità scadente, è necessario impostare la modalità “Pagina blu” su “Spento”.

Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Spento Acceso Melodia : Media PC Home theater : Spento Risp. energia : Spento Livello di nero HDMI : Bassa PIP Sposta

Conferma Ritorno Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Media Spento Bassa Media PC Home theater : Spento Alto Risp. energia : Spento Livello di nero HDMI : Bassa PIP Melodia: Spento/Bassa/Media/Alto È possibile impostare una melodia da riprodurre quando si accende o si spegne il televisore.

4. Al termine, premere il tasto EXIT.

Sposta Conferma Ritorno Utilizzo della funzione Risp. energia Questa funzione regola la luminosità del televisore in modo da ridurre il consumo di energia. Quando si guarda il televisore di notte, impostare la modalità “Risp. energia“ su “Alto” in modo da ridurre l’affaticamento degli occhi e il consumo di corrente.

1. Premere il tasto MENU per visualizzare il menu a video.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER.

2. Premere il tasto o per selezionare “Risp. energia”, quindi

3. Selezionare l’opzione desiderata (Spento, Bassa, Media, Alto,

Automatico) premendo il tasto o . Premere il tasto ENTER.

4. Al termine, premere il tasto EXIT.

Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Media PC Home theater : Spento Risp. energia : Spento Livello di nero HDMI : Bassa PIP Sposta

Ritorno Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Media PC Home theater : Spento Spento Risp. energia : Spento Bassa Livello di nero HDMI : Bassa Media Alto PIP Automatico Sposta Conferma Ritorno Inoltre, è possibile impostare queste opzioni semplicemente premendo il tasto E.SAVING sul telecomando. Italiano - 28 BN68-01177H-X0Ita-0730.indd 28 2007-08-07 3:49:14 Selezione della sorgente È possibile selezionare una delle sorgenti esterne collegate al jack di ingresso del televisore.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ▲ o ▼ per selezionare “Ingressi”, quindi premere il tasto ENTER.

2. Premere il tasto ENTER per selezionare “Elenco sorgenti”.

➣ Se all’apparecchiatura non sono collegati dispositivi esterni, nell’elenco sorgenti sono attivate solo le opzioni “TV”, “Est.”. “Elenco sorgenti”, “AV”, “S-Video”, “Comp.”, “PC”, “HDMI” si attivano solo collegando all’apparecchiatura i relativi dispositivi.

3. Selezionare il dispositivo desiderato premendo il tasto o .

Premere il tasto ENTER.

Return Regola Ritorno Mode Elenco: Custom sorgenti Equalizer

Move Sposta Enter Return Regola Ritorno Premere il tasto SOURCE sul telecomando per scorrere tutte le sorgenti disponibili. La modalità TV può essere selezionata premendo il tasto TV, i tasti numerici (0~9), e il tasto P / sul telecomando. Tuttavia non può essere selezionata con il tasto SOURCE. E’ anche possibile visualizzare la modalità HDMI semplicemente premendo il tasto HDMI del telecomando. Modifica dei nomi delle sorgenti di ingresso Assegnare un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sorgente di ingresso.

1. Premere il tasto MENU per visualizzare il menu.

Premere ENTER per selezionare “Ingressi”.

2. Premere il tasto o per selezionare “Modifica Nome”, quindi

premere il tasto ENTER.

3. Premere il tasto o per selezionare il dispositivo da

modificare. Premere il tasto ENTER.

4. Premere il tasto o per selezionare il dispositivo desiderato.

Premere il tasto ENTER.

5. Al termine, premere il tasto EXIT.

Move Sposta Enter Return Regola Ritorno Italiano - 29 BN68-01177H-X0Ita-0730.indd 29 2007-08-07 3:49:16 Funzione Teletext La maggior parte delle emittenti televisive fornisce informazioni scritte tramite il servizio Teletext. La pagina Indice del servizio Teletext spiega come utilizzare il servizio. Inoltre, è possibile selezionare varie opzioni tramite i tasti del telecomando. ➣ Per ricevere correttamente le informazioni del servizio Teletext, è necessario che la ricezione del canale sia stabile. In caso contrario, le informazioni potrebbero apparire incomplete e alcune pagine potrebbero mancare del tutto. (Esci) Esce dalla visualizzazione teletext. (indice) Premere questo tasto in qualsiasi momento per visualizzare la pagina Indice. (teletext attivo/mix) Premere questo tasto per attivare la modalità Teletext dopo avere selezionato un canale che fornisce questo tipo di servizio. Premere di nuovo il tasto per sovrapporre le informazioni del servizio Teletext alla trasmissione corrente. (formato) Premere questo tasto per raddoppiare le dimensioni delle lettere nella metà superiore dello schermo. Premerlo nuovamente per applicare la modifica anche alla metà inferiore dello schermo. Premerlo una terza volta per tornare allo schermo normale. (modalità) Premere questo tasto per selezionare la modalità Teletext (LIST/ FLOF). Se si preme LIST, viene attivata la modalità di List save (Salva elenco). Questa modalità permette di salvare le pagine Teletext utilizzando il tasto (store) (salva). (pagina secondaria) Visualizza la pagina secondaria disponibile. (pagina su) Consente di visualizzare la pagina Teletext successiva. (pagina giù) Consente di visualizzare la pagina Teletext precedente. (annulla) Utilizzato per visualizzare le stazioni trasmittenti quando si cerca una pagina. (mostra) Consente di visualizzare il testo nascosto (risposte a quiz, ad esempio). Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto. ! Tasti colorati (rosso/verde/giallo/blu) Se l’emittente utilizza un sistema FASTEXT, i diversi argomenti presenti in una pagina sono indicati con colori diversi e possono essere selezionati premendo i tasti colorati corrispondenti. Premere il tasto il cui colore corrisponde a quello dell’argomento desiderato. La pagina viene visualizzata con altre informazioni colorate selezionabili in modo analogo. Per visualizzare la pagina precedente o successiva, premere il tasto colorato corrispondente. (blocca) Consente di mantenere visualizzata una pagina, se quella pagina è collegata a più pagine secondarie che scorrono automaticamente. Per scorrere le pagine, premere nuovamente il tasto. (salva) Utilizzato per memorizzare le pagine del servizio Teletext.

È possibile cambiare le pagine Teletext premendo i tasti numerici sul telecomando. Italiano - 30 BN68-01177H-X0Ita-0730.indd 30 2007-08-07 3:49:16 Le pagine teletext sono organizzate in base a sei categorie: Parte

Sommario Numero della pagina selezionata. Identità della stazione emittente. Numero della pagina corrente o stato della ricerca. Data e ora Testo. Informazioni sullo stato. Informazioni FASTEXT. e informazioni del Teletext sono spesso suddivise su più pagine visualizzate in sequenza alle quali è possibile accedere come segue: Immettendo il numero di pagina Selezionando un titolo in un elenco Selezionando un’intestazione colorata (sistema FASTEXT) Premere il tasto TV per uscire dal Teletext. Italiano - 31 BN68-01177H-X0Ita-0730.indd 31 2007-08-07 3:49:17 Impostazione del software del PC (basato su Windows XP) Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul proprio PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili praticamente in ogni caso. (In caso contrario, contattare la casa costruttrice del proprio computer oppure un rivenditore Samsung).

1. Fare clic sul “Pannello di controllo” nel menu Start di Windows.

2. Quando appare la finestra del pannello di controllo, fare clic su “Aspetto e temi”.

Verrà visualizzata una finestra di dialogo.

3. Nella finestra successiva, fare clic su “Schermo”. Verrà visualizzata una finestra di dialogo.

4. Fare clic sulla linguetta “Impostazioni” nella finestra di dialogo. Impostazione della corretta dimensione

(risoluzione) L’impostazione ottimale è 1680 x 1050. Se la finestra di dialogo delle impostazioni contiene un’opzione relativa alla frequenza verticale, il valore corretto è “60” o “60 Hz”. In caso contrario, fare clic su “OK” e uscire dalla finestra di dialogo. Modalità di visualizzazione La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni incluse nella tabella sono consigliate. (Sono supportate tutte le risoluzioni comprese nei limiti indicati) D-Sub Inserisci Modalità Risoluzione Orizzontale Frequenza (kHz) Verticale Frequenza (Hz) Frequenza di clock dei pixel Frequenza (MHz) Polarità sinc (H/V) IBM 640×350 720×400 640×480 31,469 31,469 31,469 70,086 70,087 59,940 25,175 28,322 25,175

VESA GTF HDMI/DVI Inserisci Modalità IBM VESA

La modalità interlacciata non è supportata. Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. Le modalità Separata (Separato) e Composite (Composito) sono supportate. Il formato SOG non è supportato. Italiano - 32 BN68-01177H-X0Ita-0730.indd 32 2007-08-07 3:49:17 Impostazione del PC Mode : Custom Regolazione grossa e fine dell’immagine (blocco immagine): Blocco immagine Equalizer Lo scopo della regolazione della qualità dell’immagine è quello

: Spento Grossa 50 Auto Volume : Spento di eliminare o ridurre eventuali disturbi di visualizzazione. Fine 63 Internal Mute : Spento Se non si riesce a eliminare il disturbo cambiando Reset sintonizzazione, regolare la frequenza nel modo migliore possibile ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l’immagine in modo che Move Enter Return sia perfettamente centrata sullo schermo. Sposta Conferma Ritorno

1. Preimpostazione: Premere il tasto SOURCE per selezionare la

2. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER.

3. Premere il tasto o per selezionare “PC”, quindi premere ENTER.

4. Premere il tasto ENTER per selezionare “Blocco immagine”.

5. Premere il tasto o per selezionare “Grossa” o “Fine”, quindi premere il tasto ENTER.

6. Premere il tasto o per regolare la qualità dello schermo. Premere il tasto ENTER.

7. Premere il tasto EXIT per uscire.

Modifica della posizione dell’immagine: Regolare la posizione dello schermo del PC se non si adatta allo schermo del televisore.

1. Seguire le istruzioni da 1 a 3 fornite nella sezione “Regolazione

grossa e fine dell’immagine (blocco immagine)”.

2. Premere il tasto o per selezionare “Posizione”, quindi

3. Premere il tasto o per regolare la posizione verticale.

Premere il tasto o per regolare la posizione orizzontale. Premere il tasto ENTER.

4. Premere il tasto EXIT per uscire.

Regolazione automatica dello schermo del PC: La regolazione automatica consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori delle opzioni Fine, Grossa e Posizione vengono regolati automaticamente.

1. Seguire le istruzioni da 1 a 3 fornite nella sezione “Regolazione

grossa e fine dell’immagine (blocco immagine)”.

2. Premere il tasto o per selezionare “Regolazione auto”,

quindi premere ENTER.

3. Premere il tasto EXIT per uscire.

Inizializzazione delle impostazioni dell’immagine: È possibile sostituire tutte le impostazioni dell’immagine ripristinando i valori di fabbrica.

1. Seguire le istruzioni da 1 a 3 fornite nella sezione “Regolazione

grossa e fine dell’immagine (blocco immagine)”.

2. Premere il tasto o per selezionare “Reset immagine”,

quindi premere il tasto ENTER.

3. Al termine, premere il tasto EXIT.

Blocco immagine Posizione Regolazione auto Reset immagine Sposta

Conferma Conferma Ritorno

Blocco immagine Posizione Regolazione auto Reset immagine Sposta Conferma

Ritorno Italiano - 33 BN68-01177H-X0Ita-0730.indd 33 2007-08-07 3:49:18 Impostazione di PC Home Theater È possibile migliorare la qualità delle immagini configurando le impostazioni dello schermo in modalità PC. Se si attiva la funzione “PC Home Theater”, è possibile configurare le opzioni Impostazioni dettaglio come in modalità PC (quando la modalità dell’immagine è impostata su Standard o Film).

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER.

2. Premere il tasto o per selezionare “PC Home Theater”.

Premere il tasto ENTER.

3. Premere il tasto o per selezionare “Acceso” o “Spento”.

Premere il tasto ENTER.

4. Al termine, premere il tasto EXIT.

➣ Questa funzione è disponibile solo in modalità PC.

Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Media PC Home theater : Spento Risp. energia : Spento Livello di nero HDMI : Bassa PIP Sposta

Ritorno Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Media PC Home theater : Spento Spento Acceso Risp. energia : Spento Livello di nero HDMI : Bassa PIP Sposta Conferma Ritorno Italiano - 34 BN68-01177H-X0Ita-0730.indd 34 2007-08-07 3:49:19 Uso del blocco Kensington antifurto Il blocco Kensington è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. Il dispositivo di blocco è in vendita separatamente. L’aspetto del dispositivo e il metodo di blocco possono variare, a seconda della marca. Per informazioni sull’uso, consultare il manuale fornito insieme al blocco Kensington.

1. Inserire il dispositivo di blocco

nello slot Kensington sull’LCD Cavo del televisore (Figura 1) e ruotarlo nella direzione di blocco Figura 2 (Figura 2).

2. Collegare il cavo di blocco

Figura 1 Kensington. ➣ La posizione del blocco Kensington può variare a

3. Fissare il blocco Kensington

seconda del modello. a un tavolo o altro oggetto <Opzionale> pesante. DVI IN AUDIO PC IN

AUDIO VIDEO AV IN S-VIDEO Risoluzione dei problemi: Prima di contattare l’assistenza Nessun audio o immagine

Controllare che il cavo di alimentazione sia collegato alla presa di corrente. Verificare di aver premuto i tasto sul pannello anteriore dell’apparecchio. Controllare le impostazioni relative al contrasto e alla luminosità dell’immagine. Controllare il volume. Immagine normale ma audio assente

• Controllare il volume.
• Controllare se si è premuto il tasto MUTE del telecomando.
• Verificare che la funzione “Mute interno” sia disattivata. Lo schermo è nero e l’indicatore di alimentazione lampeggia in modo continuo

• Sul computer controllare l’alimentazione e il cavo segnale.
• Il televisore sta utilizzando il proprio sistema di gestione alimentazione.
• Muovere il mouse o premere un tasto qualsiasi sulla tastiera del computer. Nessuna immagine oppure immagine in bianco e nero

• Regolare le impostazioni del colore.
• Controllare se la selezione del sistema di trasmissione è corretta. Interferenze di audio e immagine

• Provare a identificare l’apparecchiatura elettrica che causa le interferenze e spostarla più lontano.
• Collegare il televisore a un’altra presa di alimentazione. Immagine distorta o con disturbi, audio distorto

• Controllare la direzione e i collegamenti dell’antenna. Le interferenze sono spesso dovute all’uso di un’antenna interna. Telecomando non funzionante

• Sostituire le batterie del telecomando.
• Pulire il bordo superiore del telecomando (finestra di trasmissione).
• Controllare i terminali delle batterie. Appare il messaggio “Controlla cavo segnale”.

• Controllare che il cavo del segnale sia saldamente collegato al PC o alle sorgenti video.
• Controllare che le sorgenti video o il PC siano accesi. In modalità PC, appare il
• Controllare la risoluzione massima e la frequenza dell’adattatore video. messaggio “Modo non supportato”. • Confrontare questi valori con i dati delle modalità di visualizzazione. Il pannello LCD TFT è composto da sub pixel (5 292 000) la cui produzione richiede una tecnologia molto sofisticata. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto. Italiano - 35 BN68-01177H-X0Ita-0730.indd 35 2007-08-07 3:49:19 Specifiche tecniche e ambientali Nome del modello LE22S8 Dimensione schermo (Diagonale) Risoluzione PC 22 poll. 1680 x 1050 @ 60 Hz Uscita Audio Dimensioni (Lar x Pro x Alt) Corpo Con supporto 3W x 2 615,5 x 81,2 x 403,4 mm 615,5 x 231,9 x 486,5 mm Peso con supporto Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio

7,5 kg Da 10°C a 40°C (da 50°F a 104°F) Da 10 % a 80 %, senza condensa Da -20°C a 45°C (da -4°F a 113°F) Da 5 % a 95 %, senza condensa Design e specifiche sono soggetti a modifiche senza preavviso. Questo prodotto è un’apparecchiatura digitale di Classe B. Per l’alimentazione elettrica e il consumo di corrente, consultare l’etichetta apposta sul prodotto. Italiano - 36 BN68-01177H-X0Ita-0730.indd 36 2007-08-07 3:49:19 BN68-01177H-X0Ita-0730.indd 37 F U N C T IO N K E Y S-V ID E O V ID E O COM PONENT
