LITHOS CONCRETE - Páraelszívó FABER - Ingyenes használati útmutató

Termék típusa	Elszívó páraelszívó
Márka	FABER
Modell	LITHOS CONCRETE
Kategória	Teleszkópos kéményes fali páraelszívó
Minimális biztonsági távolság a főzőlap és a páraelszívó között	650 mm
Levegőkimenet átmérője	150 mm (120 mm-re csökkenthető)
Motor fordulatszámok száma	3 sebesség + 1 időzített intenzív sebesség (6 perc)
Világítás	Igen (szerviz által cserélhető)
Zsírszűrő típusa	Önhordó fém szűrő, mosogatógépben mosható
Szagszűrő típusa	Aktív szénszűrő, nem mosható, 4 havonta cserélendő
Elektromos csatlakozás	220-240 V ~ 50 Hz (ellenőrizze az adattáblát)
Szigetelési osztály	I. osztály (kötelező földelés)
Elszívási rendszer	Elszívó vagy szűrős (recirkulációs) változat
Telepítés	Fali rögzítés, tiplikkel és csavarokkal ellátva
Kezelőpanel	3 nyomógomb + világításkapcsoló
Zsírszűrők karbantartása	Körülbelül 2 havonta, mosogatógépben mosható
Szénszűrő csere	4 havonta, vagy intenzív használat esetén gyakrabban

Gyakran ismételt kérdések - LITHOS CONCRETE FABER

Mi a minimális telepítési magasság a páraelszívó és a főzőlap között?

A főzőlap és a páraelszívó közötti minimális biztonsági távolság 650 mm. Ha a főzőlap utasításai nagyobb távolságot írnak elő, tartsa be azt.

Hogyan tisztítsam a zsírszűrőket?

A fém zsírszűrők mosogatógépben moshatók. Körülbelül 2 havonta, vagy intenzív használat esetén gyakrabban mossa őket. Szárítsa meg őket, mielőtt visszahelyezi.

Mikor kell cserélni a szénszűrőt?

Az aktív szénszűrő nem mosható és nem regenerálható. Legalább 4 havonta, vagy intenzív használat esetén gyakrabban cserélje.

Működhet a páraelszívó recirkulációs üzemmódban?

Igen, a páraelszívó használható szűrős (recirkulációs) változatban. Ebben az esetben az irányított rácsot fel kell szerelni a recirkulációs levegőkimenetre, és az aktív szénszűrőknek a helyükön kell lenniük.

Mit tegyek, ha a páraelszívó nem kapcsol be?

Ellenőrizze, hogy a páraelszívó megfelelő konnektorba van-e dugva, és hogy a kétpólusú kapcsoló be van-e kapcsolva. Ha a probléma továbbra is fennáll, ellenőriztesse a készüléket egy szakemberrel.

Hogyan állítsam be a motor fordulatszámát?

Használja a T1, T2, T3 gombokat az 1., 2., 3. sebességhez. A T3 hosszú (2 másodperces) megnyomása aktiválja az intenzív sebességet 6 percre. A T1 gombbal a motort is leállíthatja.

A világítás cserélhető a felhasználó által?

Nem, a világítás cseréjét a márkaszerviznek kell elvégeznie. Vegye fel a kapcsolatot egy szakemberrel.

Használhatom a páraelszívót gáztűzhellyel?

Igen, de tartsa be a 650 mm minimális biztonsági távolságot (vagy többet, ha előírják). Ügyeljen arra, hogy a helyiség jól szellőztethető legyen, amikor a páraelszívó és a tűzhely együtt működik.

Mit tegyek meghibásodás vagy rendellenes működés esetén?

Minden probléma esetén olvassa el a használati utasítást. Ha szükséges, lépjen kapcsolatba a márkaszervizzel. Ne próbálja meg saját maga megjavítani a készüléket.

Hogyan szereljem fel a teleszkópos kéményt?

Először rögzítse a konzolokat a falhoz, majd akassza fel a páraelszívó testét. Enyhén szélesítse ki a kémények széleit, és akassza be őket a konzolok mögé. Rögzítse a mellékelt csavarokkal.

HASZNÁLATI ÚTMUTATÓ LITHOS CONCRETE FABER

Felhasznalói Keszikonyv

INDEX

EN

SAFETY INFORMATION 4

CHARACTERISTICS 7

INSTALLATION 8

USE 11

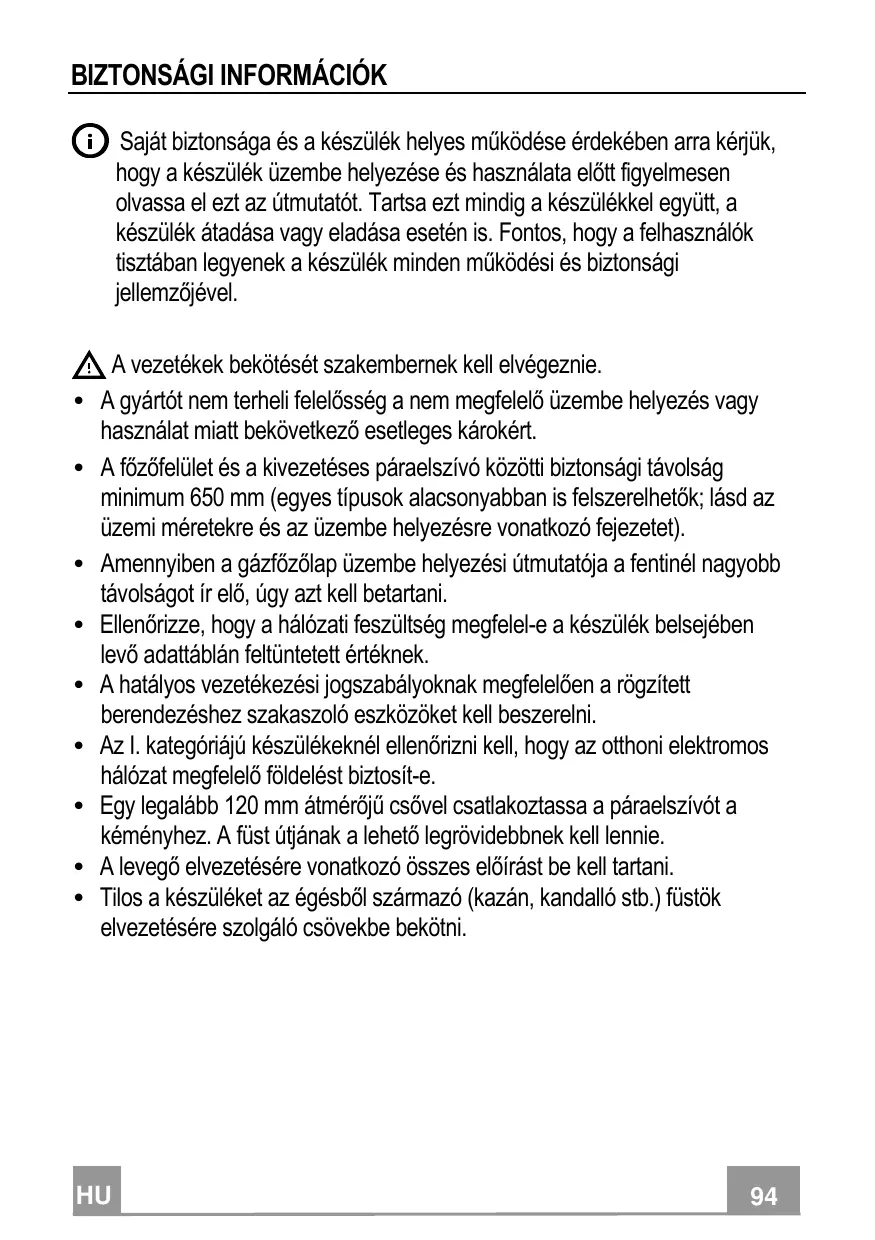

Sajatbiztonságaésakészülékhelyesmuködéseérdekébenarrakérjuk, hogya készülék üzembehelyezéessehasznalataelottfigyelmesen olvassa el ezt az utmutató.Tartsa ezt mindig a készülékkel együtt,a készülék atadasa vagy eladasa eseten isFONTos,hogya felhasznalok tisztaban legyenek a készülék mindedmuködésiésbiztonsagi jellemzőjével.

A gezetékek bekotését szakembernek kell elvegeznie.

• A gyártón nem terheli felelosség a nem megfelelo üzembe helyezés vagy hasznalat miatt bekovetkező esetleges károkér.
• A fözöfelület és a kivezetéses páraelszívó böztölli biztonsági tívolság minimum 650 mm (egyes típusok alacsonyabban is felszerelhetők; lásd az üzemi méretekre és az üzembe helyezésre vonatkoź fejezetet).
• Amennyiben a gázfozólap üzembe helyezési utmutatója a fentinél nagyobb távolságot ir elő, úgy azt kell betartani.
  Ellenorizze, hogy a halózati feszültseg megfelel-e a készülék besejében levő adattáblán felttüntetét étéknek.
• A hatályos gezetékezési jogszabályoknak megfeleloen a rögzített berendezéshez szakaszoló eszközöket kell beszerelni.
• Az l. kategoriájú keszülékeknél Ellenörizni kell, hogy az otthoni elektramos halózat megfelelo födelést biztosít-e.
• Egy legalább 120 mm atmérõjü csövel csatlakoztassa a páraelszívó t a kéményhez. A füst utjának a lehető legrövidebbnek kell lennie.
• A levego elvezetésére vonatkozo összes elóirast be kell tartani.

• Tilos a keszüléket az égésból származó (kazán, kandallo stb.) füstök elvezétésére szolgálo csövekbe bekötni.

• A füstgázok visszaáramlásanak megakadályozása érdekében megfelelo szellózésról kell gondoskodni abban a helyiségben, ahol a páraelszívo mellett nem elektromos üzemú (pédául gázüzemú) berendeźesek is vannak. Ha a konyhai elszívôt nem villamos készülékekkel együtt használaja, a környezeti negativ nyomás nem haladhatja meg a 0,04 mbar értéket, mert csak igy kerülhétő el az, hogy a készülék visszaszívja a füstgázokat a helyiségbe.

• A levego' nem gezethet'o ki egy olyan csatom'an keresztül, amit a gáz- vagy egyébuzziésü keszülékek fustelvezetésere használnak.

• A megsérült halózati zsinór cseréjét kizárólag a gyártó vagy a vevőszolgálat szakembere vegezheti.
• A halózati csatlakozótCsak a hatályos elóirásoknak megfeleloésjol hozzáféretó konnektorba szabad bedugni.
• A fustelvezetésre vonatkozo mûszaki és biztonsági teendőket illetően fontos a helyi hatóságok által előirt szabályok szigó betartása.

FIGYELMEZTETÉS: az elszívó üzembe helyezése elött el kell távolítani a védőfóliákat.

• Csak a keszülékhez megfelelo típusú csavarokat ésapro alkatrészeket használjon.
  FIGYELMEZTETÉS: áramütés kockázataval járhat az, ha nem szereli fel a jelen utasításban foggaltak szerint a rögzítét szolgálo csavarokat vagy eszközöket.
• Tilos optikai eszközökkel (látcső, nagyítóveg) kózvetlenül figyelni.
• Ne keszütsen flambírozott ételt az elszívó alatt: ez túzveszélyes lehet.
• A keszüléket 8 évnel nem fiatalabb gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességgel rendelkező, megfelelo tapasztalatok és ismeretek nélküli személyek is használhatják szigoru felügyelet mellett, illetve ha ismerik a keszülék biztonságos használati modját és a kapcsolódo veszélyeket. Üglyeljen arra, hogy ne jatszhassanak gyermekek a keszülékkel. A keszülék tiszításat és karbantartásat nem vegezhetik gyermekek, amennyiben nincsenek felügyelve.

• Figyeljen a gyermekekre, hogy ne jatszhassanak a készülékkel.

• A keszüléket nem hasznáhlhatják csökkent fizikai, érzékelő vagy szellemi képességgel rendelkező, megfelelo tapasztlatok és ismeretek nélküli személyek (gyerekeket is beleérte), hacsk nem tanütják meg vagy Ellenőrzik öket a keszülék használatára, illetve használatában.

A fózǒberendezs használata közben az elérhető alkatrészek nagyon felmelegedhetnek.

• Az eloírt idōtartam lejá rata után tiszítsa meg és/vagy cserélje ki a szüröket (túzveszély). Lásd az Ápolás és karbantartás bekezdésst.
• Megfelelo szellózésról kell gondoskodni a helyiségben, amikor a páraelszívôt gazzal vagy másuzzióanyaggal muködő készülékek egyidejüleg használják (olyan készülékek mellett sem használható, amelyek kizárolag a helyiségbe engedik a levegőt).
• A terméken, illetve a csomagoláson lathato szimbólum arra utal, hogy a termék nem kezelhető normal háztartási hulladékként. Az ártalmatlanitandó terméket megfelelo gyüjtöhelyen kell leadni, ahol elvégzik az elektromos és elektronikus alkatrészek üjrahasznosítását. Ha Öl gondoskodik a termék megfelelo ártalmatlanitásáról, akkor ezzel hozzájárul ahhoz, hagy elkerülhetők legyenek a hulladékká valt termék nem szabályos ártalmatlanitása miatt a környezetre és egészsègre nézve potenciálisan káros következmények. A termék üjrahasznosításával kapcsolatban a helyi önkormányzat, a házartási hulladékgyüjtő szolgálat vagy a terméket értékesítő bolt tud részletes tajékoztatással szolgálni.

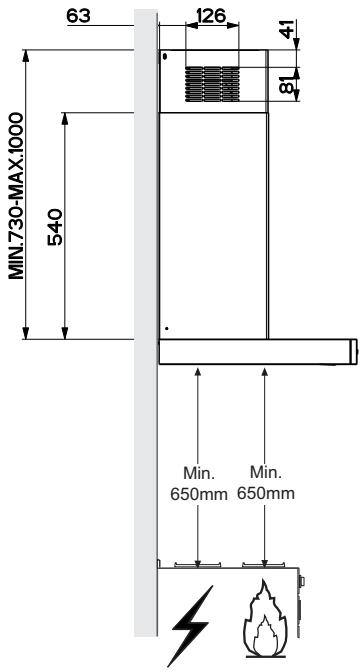

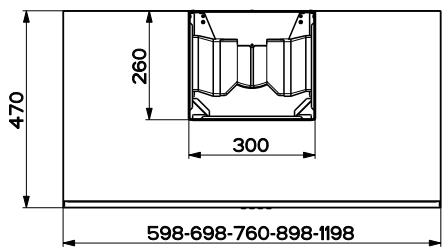

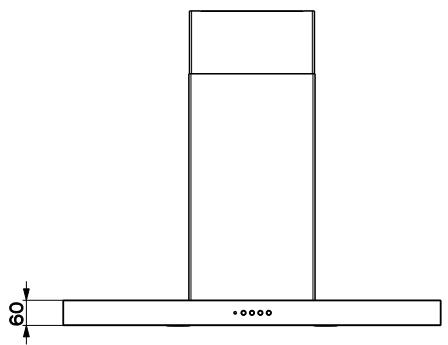

Helyszükséglet

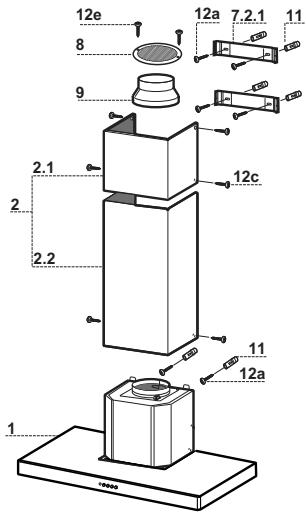

Alkatrészek

Hiv.	Db	Készülék alkatrészei
1	1	Készülékház: kezelöszervek, világítás, ventilatorblokk, szürök
2	1	Teleszkópszerú kémény:
2.1	1	Felső kémény
2.2	1	Also kémény
8	1	Irányitott rács, 125 mm útm.
9	1	Szükitőperem 150-120 mm útm.

Hiv.	Db	Felszerelesi alkatrészek
7.2.1	2	Felső kéményt rögzítő kengyel
11	6	Tiplik
12a	6	4,2 x 44,4 csavar
12c	6	2,9 x 6,5 csavar
12e	2	2,9 x 9,5 csavar

Db Dokumentação

1 Hasznalati utmutató

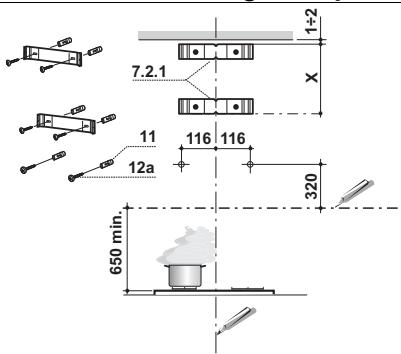

Falfuratok és rögzítési pontok

Huzzon a falon:

• egy fuggoleges vonalat a mennyezetig vagy a felso hatarig, a keszülek felszerelésere szolgálo terület kozepén;
• egy víszintes vonalat a főzőfelület föllott min. 650 mm-es magasságban.
• Illessze az ábra szerinti mídon 1-2 mm-re a mennyezettól vagy a felso határtól a 7.2.1 kengyeltúgy, hogy annak Közepét (horony) a fuggóleges segédvonalra helyezi.
• Jelölje be a kengyel furatainak a kozeppontjat.
• Illessze az abra szerinti módon X mm-re (X = a tartozékként adott felsekémény magassága) az elso kengyel alá a 7.2.1 kengyeltúgy, hogy annak Közepét (horony) a fuggoleges segédvonalra helyezi.
• Jelölje be a kengyel furatainak a kozéppontját.
• Az ábra szerinti módon jeröljön meg egy hivatkozási pontot 116 mm-re a fuggoleges segédvonahtól és 320 mm-re a vizszintes segédvonal fölött.
  Végezè el ugyanezt az ellenkeź Oldalon is.
• A bejelölt pontoknál keszütsen 8 mm átméröjú furatokat.
• Helyezze be a furatokba a 11 tipliket.
  A tartozékként adott 12a csavarokkal (4,2 x 44,4) rögzítse a kengyeleket.

• A keszülkház rögztéséhez csavarjon be 2 darabot a tortozékkent adott 12a csavarokból (4,2 x 44,4) ügyelve arra, hogy a fal és a csavarfej köz'tt 5-6 mmrés maradjon.

• A készülékház felakasztása elott húzza meg a készülékház felakasztási pontjain levő 2 Vr csavart.

• Akassza fel a keszülékházat a 12a csavarokra.
  Jól húzza meg a 12a rögzítócsavarokat.
• A Vr csavarokkal szinteze be a keszülékházat.

Bekötesek

LEVEGOKIMENET (KIVEZETÉSES VÁLTOZAT)

Kivezetes valtozat eseten a szagelszivo és a levegokimenet összekötese a felszerelést vegzó szakember valasztásatl fuggöen 150 vagy 120 mm átmörőjü merev vagy rugalmas csövel történjen.

• A 120 mm atmérójú csovel valo összeköteshez illessze a 9 szukitóperemet a készülékház kimenetere.
• A csö rögzítéséhez használjon megfelelo csószeríto pantokat. Az ehbez szükséges anyag nem tartozék.
• Vegye ki az esetleges aktív szenes szagszürkket.

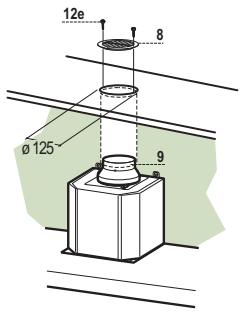

LEVEGOKIMENET (SZUROS VÁLTOZAT)

• A keszülk fölotti esetleges konzolon alakítson ki egy 125 mm átméröjǔ furatot.
  Helyezze fel a 9 szukitopenemet a keszulékhaz kimenetéhez.
• Egy 120 mm atmérõjü merev vagy rugalmas csovel csatlakoztassa a peremet a keszülék fölotti konzolon levő kimeneti nyíflashoz.
• A csö rögzítéséhez használjon megfelelo csószeríto pantokat. Az ehbez szükséges anyag nem tartozék.
  A 8 irányított rácsot a tartozékként adott 2 darab 12e csavarral (2,9 x 9,5) rogzítse.
• Ügyeljenarra, hogy az aktiv szenes szagszúro a helyén legyen.

ELEKTROMOS BEKÖTÉS

• A keszüléket olyan kétpólusu megszakító kobzeiktatasával kelli csatlakoztatni az elektromos halózathoz, amelyen az érintkeźok távolsága minimum 3 mm.
• Vegye le a zsírszúroket (lásd a “Karbantartás” fejezet) és ügyeljenarra, hogya hálozati zsinór csatlakozója helyesen legyen betéve a készülk aljatába

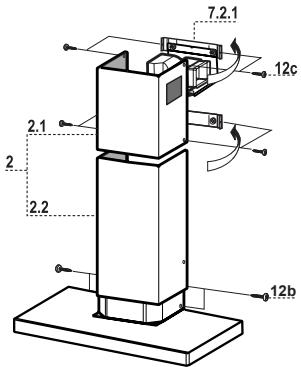

A kémény felszerelése

Felso kémény

• A két oldásó panelt finoman húzza szét, akassza a 7.2.1 kengyelek mögé, majd kattanásig zárja vissza öket.
• A tartozékként adott 4 darab 12c csavarral (2,9 x 9,5) rögzítse oldálról a kengyeleket.

Also kémény

• A kěmény két oldásó panelet finoman húzza szét, akassza a felso kěmény és a fal koze, majd kattanásig zárja vissza öket.
• A tartozékként adott 2 darab 12c csavarral (2,9 x 9,5) rögzítse oldalról az also részt a készülékházhoz.

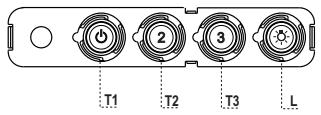

Kezelolap

GOMB	LED	FUNKCIÓK
T1 Sebesség	Világít	Első sebességfokozaton bekapsol a motor.
		A motor kikapcsol.
T2 Sebesség	Világít	Második sebességfokozaton bekapsol a motor.
T3 Sebesség	Rögzítve	Rövid megnyomásakor harmadik sebességfokozaton bekapsol a motor.
L Világítás		Be- és kikapcsolja a világítási rendszert.

Figyelem: A T1 gomb megnyomásakor a motor mindig az elso sebességfokozaton kapcsol be.

Kezelolap

GOMB	LED	FUNKCIÓK
T1 Sebesség	Világít	Első sebességfokozaton bekapcsol a motor.
		A motor kikapcsol.
T2 Sebesség	Világít	Második sebességfokozaton bekapcsol a motor.
T3 Sebesség	Rögzítve	Rövid megnyomásakor harmadik sebességfokozaton bekapcsol a motor.
	Villog	2;másodpercig lenyomva tartva.6percig működik a negyedik sebességfokozat, majd ennek végén a rendszer visszatér az előzetesen beállított sebességre. Nagymennyiségő főzési gőz kezelésére alkalmas.
L Világítás		Be-és kikapcsolja a világítási rendszert.

Figyelem: A T1 gomb megnyomásakor a motor mindig az elso sebességfokozaton kapcsol be.

Zsirszurok

AZ ONHORDO FÉM ZSIRSZÜRÖK TISZTITÁSA

• Mosogatogepben is tisztihatok, és kb. kéthavonta vagy - nagyon intensziv hasznalat eseten - ennel gyakrabban kell a tisztiṭasukat elvegezni.
• Egyenként vegye ki a szüröket úgy, hogy a szüröblokk hatsó részet megnyomja, majd ezzel egy idöben lefelé húzza.
• Osszenyomás nélkül tisztítsa, majd a visszaszerelés elött hagyja megszáradni a szürőket.
• Ugy szerelje öket vissza, hogy a fogantyú a külso latható rész felé essen

Szagszuro (keringetées vâltozat)

AZ AKTIV SZENES SZAGSZURO CSERÉJE

• Nem moshtó és nem regenerálható, hanem kb. négyhavonta vagy - nagyon intenszív használat esétén - ennél gyakrabban cserélendő.
• Vegye ki a fém zsírszúröket.
• A megfelelo akasztok segitségével emelje ki az elhasznalódott aktiv szenes szagszürôt.
• Ügy szerelje be az új szúróť, hogy azt beakasztja a helyère.
• Tegye vissza a fém zsírszúroket.

Vilagitasas

• Csere eseten forduljon a vevoszolgalathoz (.,Vasarlas eseten forduljon a vevoszolgalathoz").
