KULLANIM KILAVUZU LITHOS CONCRETE FABER

Kendi güvenliginiz açisindan ve cihazın dizgün calişması icin, kurulmigi de devreye alma ilemleriniGPCelestirmeden once, lüften bu klavuzu okkatice okuyunuz. Satı ya da üçuncı sahîslara devir durumunda dahi, olou talimatlari cihaz ilebirlikte bulundurun. Kullanıclarin, cihazın:tüm etim ve güvenlik özelliklerini bilmeleri onemlidir.

Kablo böglantilari, ehil bir kişi tarafindan yapilmalidir.

• Ürünün yanlış montaji veya kullanimindanDOGACAKolan hasarlardan üretici sorumlu tutulamaz.
• Ocak ile davlumbaz aspiratorüarasindaki minimum güvenlik mesafesi 650 mm'dir (bazı modeller daha Dennis bir yükbukte monte edilebilir, calisma boyutlarina ve kurulumuna iliskin paragrafa bakın).
  Gazl ocağın montaj talimatlari, yukarıda belirtilenden daha fazla bir mesafe olması gerektiğini belirtiyorsa, bu goz onünde bulundurulmalidir.
• Šebeke geriliminin, davlumbazın İçine uygulanışı olan etiket üzerinde belirtilen gerilime seksılık gelip gelmediğiini kontrol edin.
• Bağlanti kesme cihazlari, kabolama sistemindeki)yönetmeliklere uygun olarak sabit).sistema
• Sinif cihazlar icin, ev guç kaynagınin dizgün topraklandıgün kontrol edin.
• Davlumbazi, capi en az 120 mm olan bir boru ile, duman tahliye bacasina baglayin. Dumanin izledigi güzergah, mumkün olduğunca kisa olmalidir.
• Hava tahiyesi ile ilgili yum yonetmeliklere uyulmalidir.

• Davlumbaz aspiratorünü, (örn; söfben, sömine, vb. gibi) yanıci duman ihtiva eden kanallara böğlamayın.

• Eger davlumbaz, elektrikli olmayan cihazlar ile (örneğin gazlı cihazlar) bir kombinasyon halinde kullanılyorsa, tahiye gazınin gerije.Doğru akışıncı onlenebilmesi icin, yeter seviyede bir yerel havalandirma-SAğlanmılı olmalidir. Davlumbazin, elektrik akimi tarafindan beslenmeyen cihazlarla kombine bir halde kullanıldigi zaman, ilgili mahaldeki negatif basınç, dumanin davlumbaz tarafindan gerije emilmesini Önlemek icin, 0,04 mbarı asmamaldir.

• Hava, gaz yakma cihazlarindan veya diger yakitlardan Çikan egzoz gazlari icin kullanlan bir kanaldan tahiye edilmemelidir.
• Besleme kablosu, eger hasar gormusse, uretici tarafindan ya da bir servisteknisyeni tarafindan ikame edilmelidir.
• Fisi, mevcut yürürlükteki mevzuata uygun ve erisilebilir bir prize baglayin.
• Dumanin tahiyesi,—in uygulanacak teknik ve emniyet tedbirlerine iliskin olarak, yerel makamlar tarafindan belirlenen kurallara titiz bir sekilde riayet edilmesi,—onemlidir.

DiKKAT: Davlumbazi monte etmeden once, koruyucu filmeri cikartin.
- Davlumbaz ici sadece vidalar ve uygun tipteki parçalar kullanin.
DIKKAT: Isbu talimatlara uygun vida ve sabitleyicilerle monte edilmemesi, elektrik seksa sonuçlanabilir.
Optik alelter ile (durbun, buyutec, vb.)情况进行 dogrudan dogruya gozlemlemyin.
- Davlumbazin.altinda flambe yapmayiniz: yangin cikabilir.
- Bu cihaz, 8 Yaşınin-altında olmayan;cocuklar tarafindan ve psikolojifikiziksel-duyusal yetenekleri sinirli veya bilgi ve becerileri yetersizolan kişiler tarafindan, cihazın emniyetl bir sekilde{nasil kullanilacagi ve olusabilecek tehliker hakkında dikkatlice denetlenmeleri ve talimatlandirilmaları sartyla, kullanilabilir. Cocuklarin ekipman ile oynamadiklarindan emin olun. Kullanı tarafindan yapilacak temizlik ve bakim ilemleri, denetlenmedikleri sürece,;cocuklar tarafindan yırutülmemelidir.
- Cocuklari, cihaz ile oynamadiklarindan emin olarak gozlemleyin.

• Bu ev aleti, psikolojik, fiziksel, duyusal sorunlar olan veya tecrübe ve bilgi eksikligi olan kılızerce (çocuklar dahil), güvenliklerinden sorumlu birisi tarafindan gozlemlenmedikçe ve talimat verilmeditikçe kullanilmamalidir.
  Erişebilen parçalar, pişirme ekipmanların kullanilması esnasindo çok sicodek bir hal alabilirler.
• Belirtilen zaman periyodundan sonra, filtleri temizleyin ve/veya ikame edin (yangtin tehlikesi). Bakim ve temizlik paragrafina bakin.
• Davlumbaz, gaz veya diger yakitleri kullananan baska aletlerle birlikte kullanildigianda, oda yeterli derecede havalandirilmalidir (sadece odaya hava salinimi:yapan ev aletlerine uygun degildir).
• Ürün üzerinde ya da ambalaji üzerinde bulunan,isaret,ürünün,evsel atiklar gibi bir imha islemine tabi olmadıgünibelir. Imha edilecek ürün, elektrikli ve elektronik bileşenlerinin geridönusümü icin,yetkili bir toplama merkezine teslim edilmeldir.Bu urünün.Doğru sekilde imha edildiginden emin olunması,aksi takdirde uygunsuzbir sekilde imhasindan kaynaklanabilecek,çevre veayoğlukbakimindan,muhtemel olumsuz sonuclarin onlenmesine yardimci olacaktir.Bu urünün geridönusümuhakkinda daha detay bilgi icin,Belediye ile,yerel atik toplama imha servisi ile ya da urünün satin alindiğ mağaza ile irtibata gezecniz.

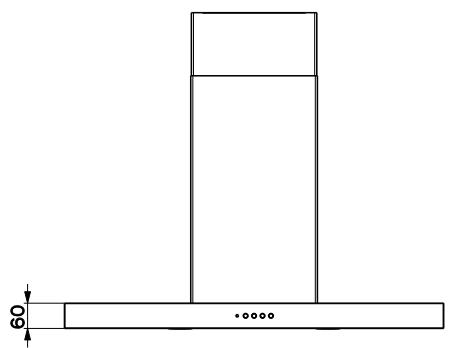

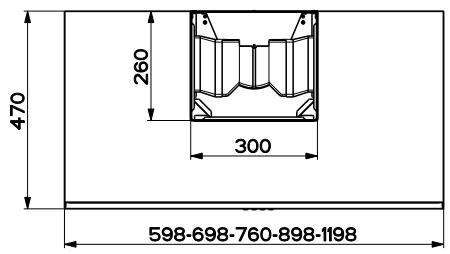

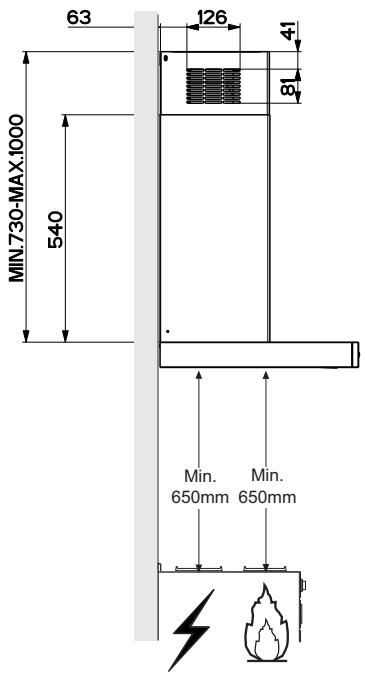

Boyutlar

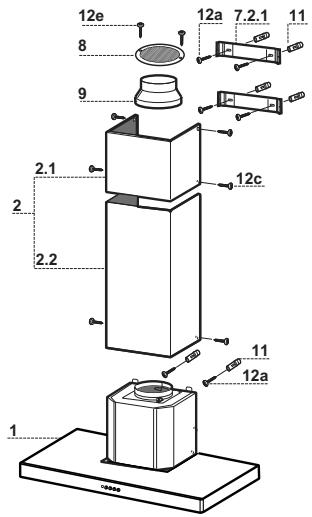

Parçalar

Ref.	Miktar Ürün Aksami
1	1 Davlumbaz güvdesi buttün: Kumandalar, lşık ve Vantilator Grubu, Filtrler
2	1 Aşaq防盗 belirtilen unsurları ile birlikte Teleskopik baca:
2.1	1 Üst baca
2.2	1 Alt baca
8	1 Yönlü Izgara 0 125 mm
9	1 Redüksiyon flanse 0 150-120 mm

Ref. Miktar Kurulum Aksami
Miktar Dokumantasyon
1 Kullanim Kitapçı

7.2.1	2	Üst Baca Sabitleme Askılıarı
11	6	Bağlanti parçaları
12a	6	Vida 4,2 x 44,4
12c	6	Vida 2,9 x 6,5
12e	2	Vida 2,9 x 9,5

Devarin Delinmesi ve Baglanti Elementlerinin Tespiti

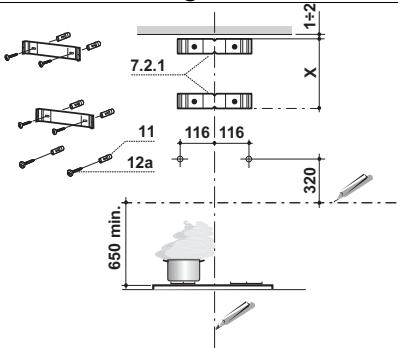

Duvarda;

• Davlumbazin monte edilecegi bölgénin merkezinde tavana veya üst sinira kadar dikey bir Çüzgi ile;
• Pisirme hattindan itibaren min. 650~mm üstunde yatay bir cizgi cizin.
• 7.2.1 böglanti elementini gosterildigi gibi merkezini referans dikey czigiyhe hizalayarak (yarik kismini) tavandan veya ust sinirdan 1 - 2mm mesafye yaslayin.
• Baglanti elementleri delik merkezlerini isaretleyin.
• 7.2.1 böglanti elementini gosterildigi gibi merkezini referans dikey Çizgiye hizalayarak (yarık kismını) ilk böglanti elementinin X mm alta yaslayin (X=Verilen Üst Bacann Yüksekkı).
• Baglanti elementinin Delik merkezlerini isaretleyin.
• Gösterildigi gibi Dikey referans Çüzgün 116 mm mesafede ve Yatay referanshattindan 320 mm)yükbseklique bir referans noktası,isaretleyin.
• Aynı ilemi karı tanf ilen de tekrarlayin.
• Isaretlenen noktaları 08 mm uç ile delin.
  11 dubellerini deliklere yerlestirin.
• Verilen 12a (4,2 x 44,4) vidalarim kullanmak sureti ile baglanti elementerini tespit edin.

• Davlimbaz govdesinin tespiti iciin verilen 2 adet 12a (4,2 x 44,4) vidasini, vida kafalar ile duvararasinda 5 - 6mm mesafe birtakacak sekilde sikin.

• Davlumbaz Gövdesini kancelara takmadadan once güvde üzerindeki kancelama noktalarinda bulunan 2 adet vidayı Vr siniz.

• Davlumbaz Gövdesini vidalara 12a takınüz.
• Destek vidalarim1 12a nihai olarak sikiniz.
• Vr vidalarina mūdahale ederek Davlumbaz Gövdesi seviyesini hizalayiniz.

Baglantilar

ASPIRATORLUMODELMHAVACIKI

Aspiratorlu modelin montaji icin, davlumbaz, montorun secegei 150 yada 120~mm capinda sert veya esnek bir boru ile cikis kanalina baglanmaldir.

• 120mm capinda boru ile baglanti icin, reduksiyon flansini (9) davlumbaz govdesi cikisina yerlestiriniz.
• Boruyu uygun kelepçelerle sikarak sabitleyiniz. Bu malzeme davlumbaz donanimiyla birlikte verilmemistir.
• Varsa aktif karbonlu koku Alma filtlererini seksarınüz.

FILTRELI MODEL HAVA GIKIŞİ

• Davlumbazin üzerinde, eger mevcut ise, yerleşik bulunan konsola 0.125 ~mm capinda bir delikaginez.
• Redüksiyon flansin 9 davlumbaz góvdesiçişina takimiz.
• Flans 120 mm capinda esnek ya da sert bir boru ile davlumbaz uzerindeki konsolda bulunan Çıkış deliğine要考虑.
• Boruyu uygun özellakte kelepçelerle seksüz. Gereken malzeme cihaz donanimiyla birlikte verilmemistir.
• Yönlendirmeli 19zgaray 8 donanimdaki 2 adet vida ile 12e (2,9 x 9,5) Çişis noktasına sabitleyiniz.
• Aktif karbonlu koku filtrerinin mevcut olduklarindan emin olunuz.

ELEKTRIK BAGLANTISI

• Davlumbazı sebeke cereyanina böglarken aray temas aralıngi en az 3 mm對於 gift kutuplu bir elektrik anahtarı koyunuz.
• Yag tutucu filtrleriçikariniz (bakiniz "Bakim" paragrafi) ve besleme kablosu doketinin aspirator prizine iyice takilmı oldugundan emin olunuz.

Bacanin Montaji

Ust Baca

• Iki yan kenari hafifice açıniz, bunlari Braketlerin 7.2.1 arkasınaGPCiriniz ve tam dayanana kadar tekrar kapatiniz.
  Cihaz donaniminda verilen 4 adet vidayla 12c (2,9 x 9,5) yan tarafarindan Braketlere sabitleyiniz.

Alt Baca

• Bacanin iki yan kenarini haficce aciniz, Üst Baca ile duvararasinaGPCirip tam dayananana kadar kapatiniz.
• Cihaz donaniminda verilen 2 adet vidayla 12c (2,9 x 9,5) alt tarafini Davlumbaz Gövdesine sabitleyiniz.

Kumanda Tablosu

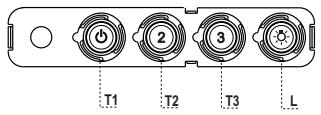

TUS	LED	FONKSİYON
T1 Hz	Açık	Birinci yüzda motoru calıştırı.
		Motoru durduruyor.
T2 Hz	Açık	İkinci yüzda motoru calıştırı.
T3 Hz	Sabit	Hafıçe basınca, üçuncü yüzda motoru calıştırı.
L Işık		Işık tesisatım,açıp kapatır.

Dikkat: T1 tusu daima ilk hizdan geçerek motoru durdurur.

Kumanda Tablosu

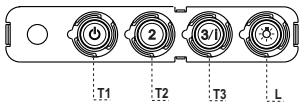

TUŞ	LED	FONKSİYON
T1 Hz	Açık	Birinci yüzda motoru calıştırı.
		Motoru durduruyor.
T2 Hz	Açık	İkinci yüzda motoru calıştırı.
T3 Hz	Sabit	Hafıçe basıyınca, üçUNC'u yüzda motoru calıştırı.
	Flaşör	2 saniye sureyle BASISıncı:6 dakikaya ayarlanmışı)dörkıncı yüz ilekin duruma getirir. Bu surenin sonunda, ayarlanmışı olan bir.Onceki yüz geriDSLüner.Pişirme anındaki dumanın fazla yayilmazın engellemente uygundur.
L Işık		Işkı tesisatkı acıp kapatır.

Dikkat: T1 tusu daima ilk hizdan geçerek motoru durdurur.

Yag tutucu filtrreler

METALIK YAG TUTUCU FILTRELERIN TEMIZLENMESI

• Bu filtrreler bulasik makinasinda da yikanabilir ve normal kullanildiklarnda iki ayda bir, yokun kullanim halinde isedaha sikca yikanmaları gereklidir.
• Filtrleri, grubun arka tarafindan ittirerek veayoanda asagiroğru cekerek tek tekçikariniz.
• Filtreleri yikarken eigip katlamayiniz, tekrar monte etmeden once de kurutunuz.
  Monte ederken kulpun gürünen dis tarafa dokru gelmesine dikkat ediniz.

Koku Filtresi (Filtreli Model)

AKTIF KARBONLU KOKU FILTRESININ DEGISTIRILMESI

• Yíkanabilir ya da rejenere edilebilar nitelikte degildir, normalde en az 4 ayda bir, yogun kullanında ise daha seksa degistirilir.
  Metalik Yag Filtrelerini ickariniz.
• Doymus durumdaki Aktif Karbonlu Koku Filtresini kanceları serbest birakarak Çiçariniz.
• Yeni filtreyi yuvasina takimiz.
  Metalik Yag Filtrelerini tekrar monte ediniz.

Aydinlatma

• Degistirmek icin Teknik Servisle baglanti kurun ("Edinmek icin teknik servisle baglanti kurun").
