Produkto tipas	Traukimo gaubtas
Prekės ženklas	FABER
Modelis	LITHOS CONCRETE
Kategorija	Sieninis traukimo gaubtas su teleskopiniu kaminu
Minimalus saugos aukštis tarp viryklės ir gaubto	650 mm
Oro išleidimo angos skersmuo	150 mm (galima sumažinti iki 120 mm)
Variklio greičių skaičius	3 greičiai + 1 laikinis intensyvus greitis (6 min.)
Apšvietimas	Taip (keičiamas techninės priežiūros tarnybos)
Riebalų filtro tipas	Metalinis savilaikis filtras, plaunamas indaplovėje
Kvapų filtro tipas	Aktyvintos anglies filtras, neplaunamas, keičiamas kas 4 mėn.
Elektros maitinimas	220-240 V ~ 50 Hz (patikrinkite techninę lentelę)
Izoliacijos klasė	I klasė (privalomas įžeminimas)
Ištraukimo sistema	Ištraukimo arba filtravimo (recirkuliacijos) versija
Montavimas	Pritvirtinama prie sienos, komplekte yra kaiščiai ir varžtai
Valdymo skydelis	3 mygtukai + šviesos jungiklis
Riebalų filtrų priežiūra	Maždaug kas 2 mėnesius, plovimas indaplovėje
Anglies filtro keitimas	Kas 4 mėnesiai arba dažniau esant intensyviam naudojimui

Dažnai užduodami klausimai - LITHOS CONCRETE FABER

Koks minimalus montavimo aukštis tarp gaubto ir viryklės?

Minimalus saugos atstumas tarp viryklės ir gaubto yra 650 mm. Jei viryklės instrukcijose nurodytas didesnis atstumas, laikykitės jo.

Kaip valyti riebalų filtrus?

Riebalų metaliniai filtrai gali būti plaunami indaplovėje. Plaukite juos maždaug kas 2 mėnesius arba dažniau esant intensyviam naudojimui. Prieš vėl montuodami leiskite jiems išdžiūti.

Kada reikia keisti anglies filtrą?

Aktyvintos anglies filtras nėra plaunamas ir neregeneruojamas. Keiskite jį mažiausiai kas 4 mėnesius arba dažniau, jei prietaisas naudojamas intensyviai.

Ar gaubtas gali veikti recirkuliacijos režimu?

Taip, gaubtas gali būti naudojamas filtravimo (recirkuliacijos) versija. Tokiu atveju turi būti pritvirtintos nukreipimo grotelės ant recirkuliuojamo oro išleidimo angos ir sumontuoti aktyvintos anglies filtrai.

Ką daryti, jei gaubtas neįsijungia?

Patikrinkite, ar gaubtas prijungtas prie tinkamos rozetės ir ar įjungtas bipolinis jungiklis. Jei problema išlieka, kreipkitės į įgaliotą techninės priežiūros specialistą.

Kaip reguliuoti variklio greitį?

Naudokite mygtukus T1, T2, T3 greičiams 1, 2, 3. Ilgai paspaudus T3 (2 sek.) įsijungs laikinis intensyvus greitis 6 minutes. Mygtuku T1 taip pat galima išjungti variklį.

Ar apšvietimą gali keisti naudotojas?

Ne, apšvietimo keitimą turi atlikti įgaliota techninės priežiūros tarnyba. Kreipkitės į profesionalą.

Ar galiu naudoti gaubtą su dujine virykle?

Taip, tačiau laikykitės minimalaus saugos atstumo 650 mm (arba daugiau, jei nurodyta). Užtikrinkite, kad patalpa būtų gerai vėdinama, kai gaubtas veikia kartu su virykle.

Ką daryti gedimo atveju?

Dėl bet kokių problemų skaitykite naudojimo instrukciją. Jei reikia, kreipkitės į įgaliotą techninės priežiūros tarnybą. Nemėginkite patys taisyti prietaiso.

Kaip sumontuoti teleskopinį kaminą?

Pirmiausia pritvirtinkite laikiklius prie sienos, tada pakabinkite gaubto korpusą. Šiek tiek išplėskite kaminų kraštus ir užkabinkite juos už laikiklių. Pritvirtinkite naudodami pateiktus varžtus.

NAUDOJIMO INSTRUKCIJA LITHOS CONCRETE FABER

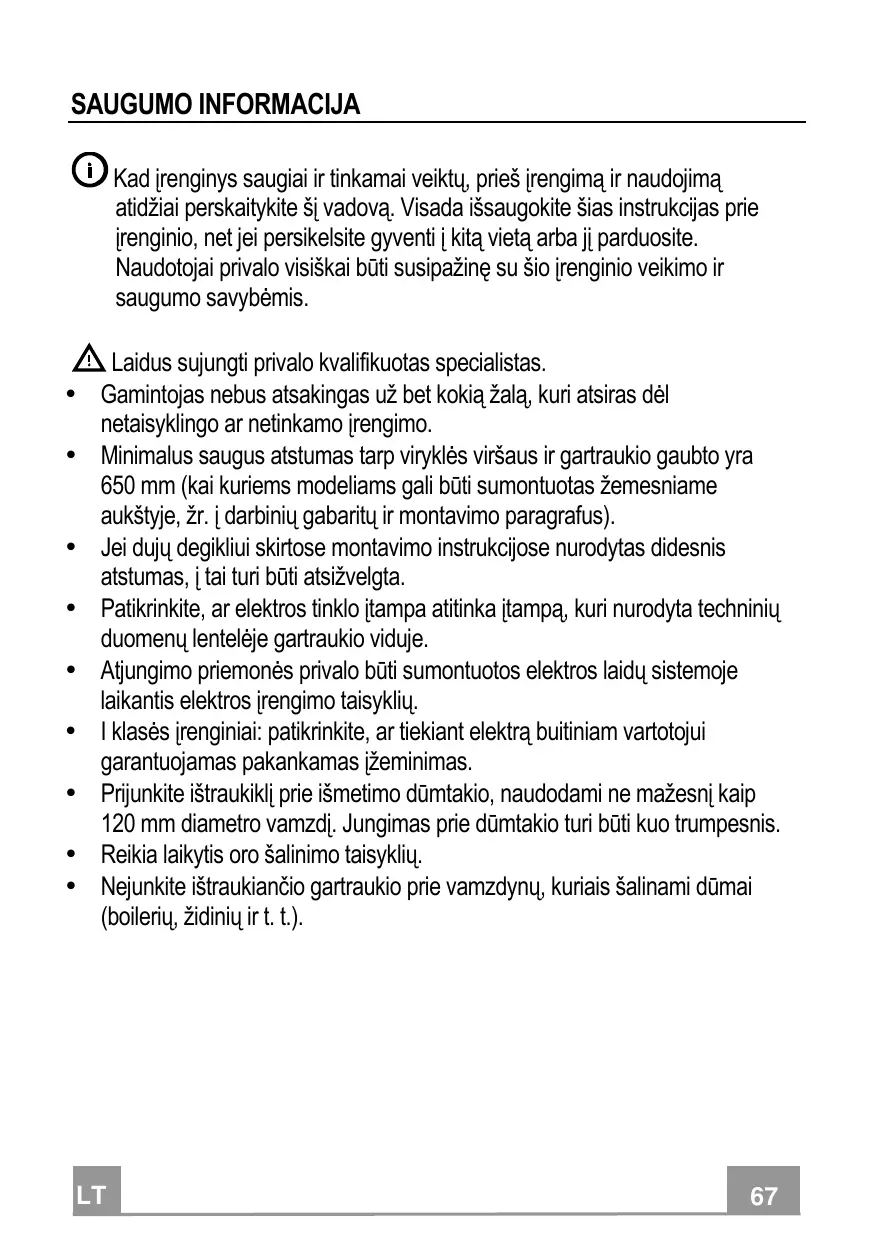

Kad jrenginys saugiai ir tinkamai veiktu, pries jrengima ir naudojima atidziai perskaitykite sj vadova. Visada iissaugokite sias instrukcijas prie jrenginio, net jei persikelsite gyventi kita vieta arba jj parduosite. Naudotojai privalo visiskai buti susipazine su sio jrenginio veikimo ir saugumo savybemis.

Laidus sujungti privalo kvalifikuotas specialists.

• Gamintojas nebus atsakingas už bet kokia Žala, kuri atsiras del netaisyklingo ar netinkamo Žrengimo.
• Minimalus saugus atstumas tarp virykles viršaus ir gartraukio gaubto yra 650 mm (kai kuriems modeliams gali būti sumontuotas Žemesniame aukstyje, Žr. i darbiniğ gabaritü ir montavimo paragraphus).
• Jei duju degikliui skirtose montavimo instrukcjose nurodytas didesnis atstumas, i tai turi buti atsižvelgta.
• Patikrinkite, ar elektros tinklo itampa atitinka itampa, kuri nurodyta techniniu duomenu lentelèje gartraukio viduje.
• Atjungimo priemonès privalo buti sumontuotos elektros laidu系統oje laikantis elektros i'rengimo taisykliu.
• I klases i'renginiai: patikrinkite, ar tiekiant elektrabuitiniam vartootojui garantuojas pamankamas izeminimas.
• Prijunkite ištraukiklj prie šmetimo dumtokio, naudodami ne mažesnj kaip 120 mm diametro vamzdj. Jungimas prie dumtokio turi buti kuo trumpesnis.
  Reikia laikytis oro šalinimo taisykiu.

• Nejunkite ištraukiančio gartraukio prie vamzdynu, kuriais šalinami dumai (boileriu,Židiniu ir t. t.).

• Jei ištraukiklis yra naudiojamas kartu su neelektriniais i'renginiais (pvz., dujas deginanciais i'renginiais), reikia užtikrinti pakankama védinimá, kad išmetamos dujos negrižtu atgal i patalpa. Kai gartraukis yra naudiojamas su i'renginiais, kuriems reikalinga kitokia energijos rūsis (ne elektra), neigiamas slégis patalpoje neturi viršyti 0,04 mbar - taip bus užtikrinta, kad gartraukis nestums garu i patalpa.

• Oras neturi buti nukreipiamas i dūmtaki, kuris skirtas dūmams iš jirenginiu, naudojančiu dujas ar kitas kuro rūsis, šalinti.
• Jei elektrós tiekimo kabelis yra pazeistas, jj privalo pakeisti gamintojas arba priežiūros paslaugas teikiantis agentas.
• [kiskite kištuka] [lizda], atitinkanti nurodytus reikalavimus, esanti lengvai prieinamoje vietoje.
• Atsižvelgiant l dūmú šmetimui taikomas technines ir saugumo priemones, svarbu laikytis vietiniu instituciju nurodytu taisykiu.

!SPEJIMAS! Pries montuodami garu surinktuva, nuo jo pašalinkite apsauginé plevele.

Gartraukiui atremti naudokite tik sraigtus ir mazas dalis.

Δ ISPEJIMAS! Jei sraigtai arba tvirtinantys irenginiai bus montuojami nesilaikant šiu nurodymu, elektra gali kelti pavoju.

• Neziurekite [sviesos saltinius per optinius prietaisus (ziuronus, didinamuosius stiklus...).
• Po trauktuvu nerooskite patiekalu, kuriuos reikia užpilti spiritiniu gérimu ir padegtī, nes kyla gaisro pavojus.
• Ši jrenginj gali naudoti vaikai nuo 8 metu ir vyresni bei asmenys su ribotais fizinaliais, jutiminialis ar protiniais sugebejimais arba asmenys, kuriems truksta patirties ir ziniu, jei jie yra prižiūrimi ar buvo apmokyti, kaip saugiai elgtis su jrenginiu, ir supranta su juo susijusius pavojus. Vaikams zaisti su jrenginiu negalima. Vaikai atlikti valymo ir priežiūros darbus be suaugusiuju negali.

• Vaikus reikia prižiūrétí, kad jie su prietaisu nezaistu.

• Irenginio neturetu naudoti asmenys (iskaitant vaikus), kuriems yra pabloge fiziniai, jutiminiai ar protiniai sugebejimai arba truksta patirties ir ziniu, išskyrus atvejus, jei tokie asmenys yra prižiūrimi arba buvo apmokyti, kaip su tokiais Irenginiais elgtis.

Jei viryklès naudojamos, rankomis paliečiamos dalys gali buti karstos.

• Išvalykite ir / ar pakeiskite filtrus po nurodyto laiko (gaisro pavojus). Žiūrekite paragrafā „Priežiūra ir valymas".
• Kai trauktuvas yra naudojamas tuo pačiu metu, kaip ir dujas ar kitas kuro rūsis degimui naudojantys i'renginiai (netaikoma i'renginiams, kurie tik nukreipia ora atgal i patalpa), patalpose turi buti pakankama ventiliacija.
  Ant gaminio arba jo pakuotës esantis simbolis nurodo, kad šis prietaisas nepriskiriamas prie i prastu buities atlieku. Prietaisas turi buti perduotas i reikiamā surinkimo punktä, užsiimantj elektrós ir elektronínes i rangos perdirbimu. Tinkamai sunaikindami šj gaminj, aplinka ir Žmogaus sveikata apsaugosite nuo galimj neigiamuj pasekmiu, kuriç gali atsirasti del netinkamo šio gaminio Utilizavimo. Norédami gauti daugiau informacijos apie šio gaminio Utilizavima, kreipkitës i miesto institucijas, savo buitiniu atlieku tvarkymo tarnybɑ arba parduotuvę, kurioje prietaisa pirkote.

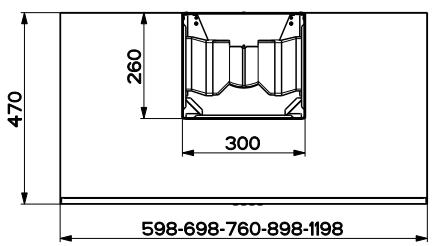

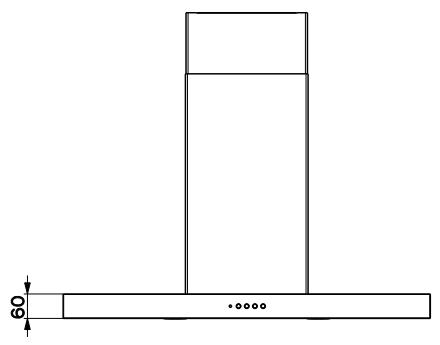

Kliutis

Sudedamosios dalys

Nuor. Kiekis		Gaminio sudedamosios dalys
1	1	Gaubto korpusas su: valdymo elementais, lempute, pūstuvu, filtrais
2	1	Teleskopinis kaminas, susidedantis iš:
2.1	1	viršutinès sekcjisos
2.2	1	apatinès sekcjisos
8	1	Oro išleidimo grotelés
9	1	ø 150–120 mm redukcinè jungè

Nuor. Kiegis Montavimo sudedamosios dalys

7.2.1	2	Viršutinès kamino sekcjos fiksavimo laikikliai
11	6	Sienos kamščiai
12a	6	4,2 x 44,4 sraigtai
12c	6	2,9 x 6,5 sraigtai
12e	2	2,9 x 9,5 sraigtai

Kiekis Dokumentacija

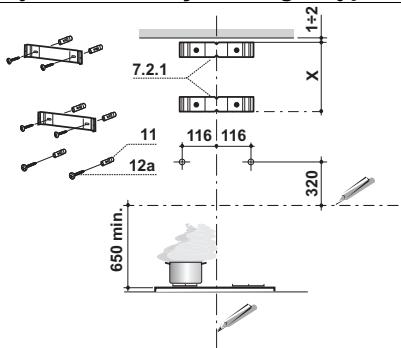

Sienos grežimas ir laikymo begeliu pritvirtinimas

• vertikaliā linija iki lubu ar iki esamo aukštesnio taško, tos vietos centre kur normali pritvirtinti gartraukj;

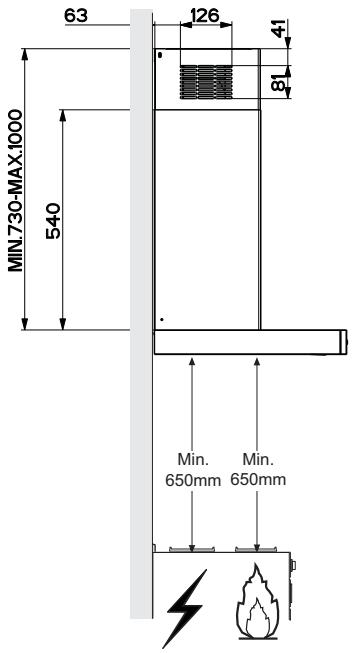

• horizontalia linja: mažiausiai 650 mm virš virykles.
• Priglausti laikymo begelj 1-2 mm nuo lubu ar nuo esancio aukstesnio taško, kaip parodyta 7.2.1, sulyginant jo centriné dalj (ipijovimus) su nubržta vertikalia linija.
• Laikiklyje esanciose kiaurymese pažymeti taskelius.
• Priglausti laikiklj 7.2.1 X mm zemiau nuo pirmjo laikiklio (X = virsutinio kamino aukstis), sulyginant jo centriné dalj (jpjovimus) su nubrezta vertikalia linija.
• Laikiklyje esanciose kiaurymèse pažyměti taškelius.
• Pažymeti taškelius, kaip parodyta, 116 mm nuo vertikalios nuorodos linijos ir 320 mm virš horizontalios nuorodos linijos.
• Pakartoti tā pačia operacija priesingoje pusëje.
• Isgrezti 8mm diametro skies pazymetose vietose.
  Istatyti kaišcius 11 i işgéztas skyles.
• Pritvirtinti laikancius begelius naudojant varztus 12a (4,2x44,4) kurios jus rasite pakuotje.

• Isukti 2 varžtus 12a (4,2 x 44,4), kurius jus rasite pakuotëje, i skies gartraukio korpuso pritvirtinimui, paliekant 5-6 mm tarpelī tarp sienos ir varžtu galu.

• Pries užkabinant gartraukio korpus污染防治 2 varžtus Vr kurie randasi gartraukio korpus prikabinimo vietoje.
  Uzkabinti gartraukio korpusa ant varztu 12a.

• Prisukti glutinai laikymo varžtus Vr kad susilygintu gartraukio korpusas.
• Gartraukio korpus balansavimui naudoti Vr varztus.

Pajungimas

ORI ISÉJIMAS TRAUKIMO BUDU

Norint instaliuoti traukimo versija pajunkite gartrauki prie iseinamojo kietojo arba lankstaus 150 arba 120~mm diametro vamzdzio pagal jusu pasirinkima.

• Norint prijungti su 120 mm diametro vamzdžiu iveskite reduktoriu 9 i dumtraukio korpuso išeiga.
• Pritvirtinti vamzdji su specialiais prisukimo instrumentais. Sie instrumentai nera jtraukti j komplekta.
• Isimi kvapa sutraukiancius angliae filtrus.

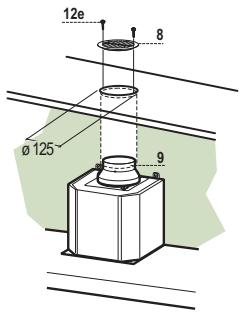

RECIRKULIACINES VERSIJOS ORO ISÉJIMO ANGA

• Isgrezkite 125 mm skersmens skyle bet kurioje lentynoje, kuri gali buti pritvirtinta vir's gaubto.
• Reduktoriaus junge 9 užděkite ant gaubto korpuso angos.
• Jungé prijunkite prie ant lentynos esançios angos, naudokite lankstu arba standu 120mm skersmens vamzdji.
  Vamzdji pritvirtinkite nustatyta padetimi, naudokite reikiamus vamzdžio tvirtinimo elementus (nepateikiami).
• Oro isleidimo groteles 8 pritvirtinkite prie recirkuliacinés oro angos, naudodami 2 pateikiamus sraigtus 12e (2,9 × 9,5) .
• Isitikinkite, ar aktyvintosios anglies filtrai buvo jdeti.

PAJUNGIMAS PRIE ELEKTROS

• Pajungti gartrauki i tinkla panaudoant bipolinji jungiklj su mažiausiai 3mm kontaktu atidarymu.
• Išimi riebalu sulaikymo filtrus (Ziūreti par. Eksplatacija)

Kamino montavimas

Viršutinis kaminas

• Truputj praplesti du soninius kraustus, užkabinti ant laikymo bèigu 7.2.1 ir uždaryti iki fiksacijos.
• Pritvirtinti laikiklio šoninese dalyse 4 varžtus 12c (2,9 x 9,5) kuriuos jus rasite pakuoteje.

Apatinis kaminas

• Truputj praplesti du kamino šoninius kraštus, užkabinti juos tarp viršutinio kamino ir sienos ir uždaryti iki fiksacijos.
• Pritvirtinti is šonu viršutine gartraukio korpuso dalj 2 varžtais 12c (2,9 x 9,5) kuriuos jus rasite pakuotëje.

Valdymo skydelis

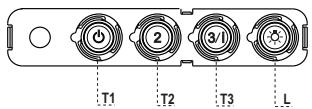

MYGTUKAS DAVIKLIO FUNKCIJOS

T1	Greitis	Ijungtas	Paleidžia variklj pirmu grečiu.
			Sustabdo variklj.
T2	Greitis	Ijungtas	Paleidžia variklj antru grečiu.
T3	Greitis	Nustatyas	Trumpai spustelëjus, paleidžia variklj trečiu grečiu.
L	Apšvietimas		Ijungia ir išjungia apšviietimoSYSTEM.

Ispejimas! Mygtukas T1 ijsungia varikli, pirmiau perejus prie pirmo greicio.

VALDYMO SKYDELIS

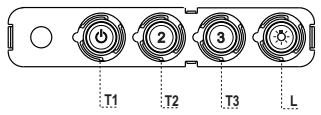

MYGTUKAS	DAVIKLIS	FUNKCIJOS
T1	Greitis	Ijungtas.	Paleidžia variklj pirmu greiciu.
			Sustabdo variklj.
T2	Greitis	Ijungtas.	Paleidžia variklj antru greiciu.
T3	Greitis	Nustatytas	Trumpai spustelëjus paleidžia variklj trečiu greiciu.
		Blykčiojantis	Spaudžiamas 2 sekundes. Aktyvujoa ketvirta greitj, laikmatis nustatomas 6 minučiug, paskui gržtama prie anksciau nustatyto greicio. Tinka tada, kai reikia išraukti daug garu, susidariusiug gaminant maița.
L	Apšvietimas		Ijungia ir išjungia apšviietimoSYSTEM.

Ispejimas! Mygtukas T1 sustabdo varikli, pirmiau perejus prie pirmo greicio.

Riebalus sulaikantys filtrai

METALINIU RIEBALU FILTRU VALYMAS

Gali buti plaunami indu plovimo masinoje, butina plauti kas 2 menesius ar dazniau jei naudojama ypač daug.
- Nuimti filtus po viena pastumiant juos tuo pa ciu metu i užpakaline puse ir patraukiant i apacia.
- Plaunant stengtis nesulenkti filtru ir pries idejima nusausinti.
- Idéti atgal paliekant rankenä isorinëje, matomoje pusëje.

Kvapu surinkimo filtras (filtravamo budas)

KVAPU SURINKIMO FILTRO PAKEITIMAS I ANGLIES FILTRA

• Sis filtras yra neplaunamas ir neatnaujinamas, turi buti keiiciamas kas 4 menesius ar dazniau, jei naudojama ypač daug.
• Pašalinti riebalu surinkimo metalinius filtrus.
• Nuimti pilnai prisigerus kvapo surinkimo angies filtra naudojant tam skirtus kabliukus.
• Ideti nauja filtra pritaisant ji savo buvusioje vietoje.
• Atgal sudeti riebalu surinkimo metalinius filtrus.

Apšviétrimo skyrius

• Del pakeitimo kreipkites i techninius darbuotojus (Noredami nusipirkti, kreipkites i techninius darbuotojus).
