HASZNÁLATI ÚTMUTATÓ STE 90 SCS METABO

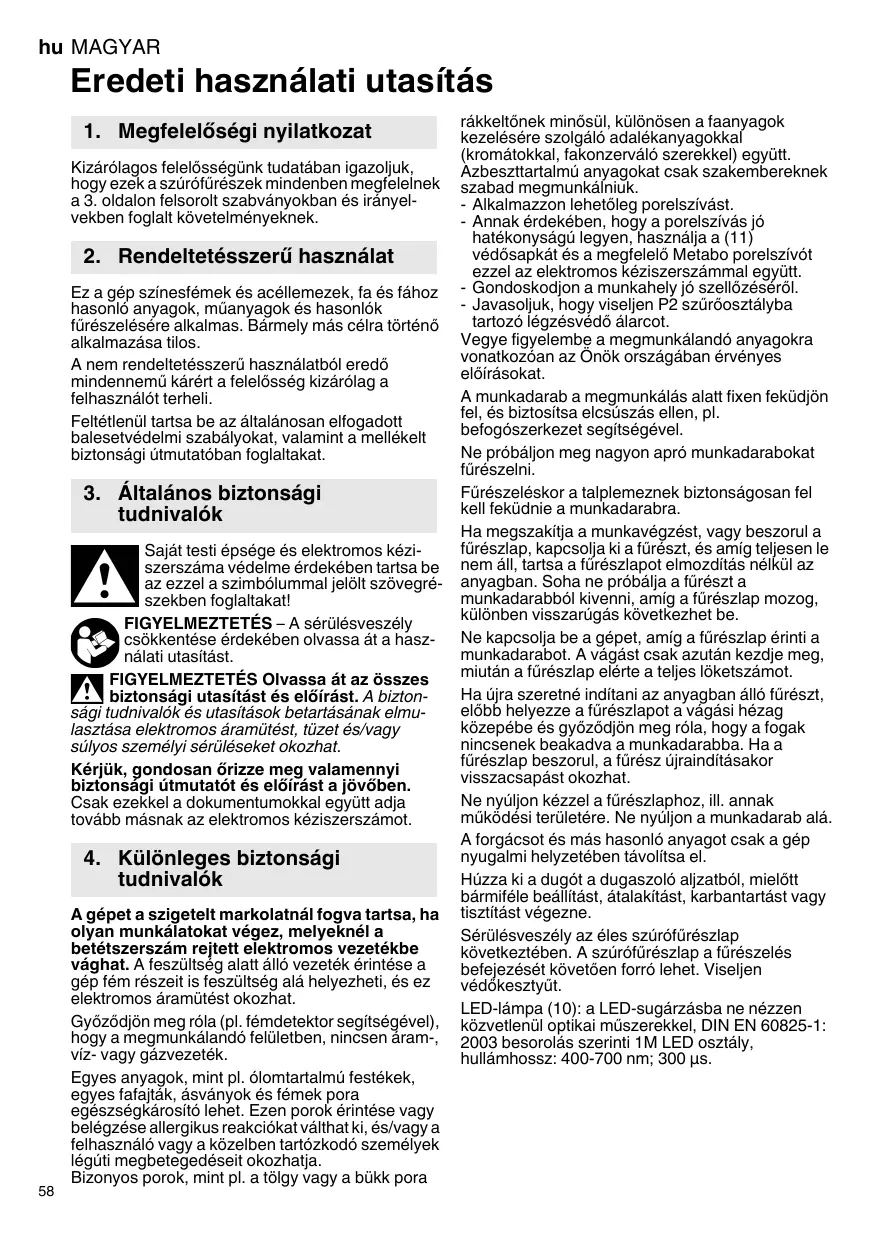

hu MAGYAR Eredeti használati utasítás 1. Megfelelőségi nyilatkozat Kizárólagos felelősségünk tudatában igazoljuk, hogy ezek a szúrófűrészek mindenben megfelelnek a 3. oldalon felsorolt szabványokban és irányelvekben foglalt követelményeknek.

2. Rendeltetésszerű használat Ez a gép színesfémek és acéllemezek, fa és fához hasonló anyagok, műanyagok és hasonlók fűrészelésére alkalmas. Bármely más célra történő alkalmazása tilos. A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli. Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat.

3. Általános biztonsági tudnivalók Saját testi épsége és elektromos kéziszerszáma védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegrészekben foglaltakat! FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a használati utasítást. FIGYELMEZTETÉS Olvassa át az összes biztonsági utasítást és előírást. A biztonsági tudnivalók és utasítások betartásának elmulasztása elektromos áramütést, tüzet és/vagy súlyos személyi sérüléseket okozhat. Kérjük, gondosan őrizze meg valamennyi biztonsági útmutatót és előírást a jövőben. Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot.

4. Különleges biztonsági tudnivalók

A gépet a szigetelt markolatnál fogva tartsa, ha olyan munkálatokat végez, melyeknél a betétszerszám rejtett elektromos vezetékbe vághat. A feszültség alatt álló vezeték érintése a gép fém részeit is feszültség alá helyezheti, és ez elektromos áramütést okozhat. Győződjön meg róla (pl. fémdetektor segítségével), hogy a megmunkálandó felületben, nincsen áram-, víz- vagy gázvezeték. Egyes anyagok, mint pl. ólomtartalmú festékek, egyes fafajták, ásványok és fémek pora egészségkárosító lehet. Ezen porok érintése vagy belégzése allergikus reakciókat válthat ki, és/vagy a felhasználó vagy a közelben tartózkodó személyek légúti megbetegedéseit okozhatja. Bizonyos porok, mint pl. a tölgy vagy a bükk pora

rákkeltőnek minősül, különösen a faanyagok kezelésére szolgáló adalékanyagokkal (kromátokkal, fakonzerváló szerekkel) együtt. Azbeszttartalmú anyagokat csak szakembereknek szabad megmunkálniuk. - Alkalmazzon lehetőleg porelszívást. - Annak érdekében, hogy a porelszívás jó hatékonyságú legyen, használja a (11) védősapkát és a megfelelő Metabo porelszívót ezzel az elektromos kéziszerszámmal együtt. - Gondoskodjon a munkahely jó szellőzéséről. - Javasoljuk, hogy viseljen P2 szűrőosztályba tartozó légzésvédő álarcot. Vegye figyelembe a megmunkálandó anyagokra vonatkozóan az Önök országában érvényes előírásokat. A munkadarab a megmunkálás alatt fixen feküdjön fel, és biztosítsa elcsúszás ellen, pl. befogószerkezet segítségével. Ne próbáljon meg nagyon apró munkadarabokat fűrészelni. Fűrészeléskor a talplemeznek biztonságosan fel kell feküdnie a munkadarabra. Ha megszakítja a munkavégzést, vagy beszorul a fűrészlap, kapcsolja ki a fűrészt, és amíg teljesen le nem áll, tartsa a fűrészlapot elmozdítás nélkül az anyagban. Soha ne próbálja a fűrészt a munkadarabból kivenni, amíg a fűrészlap mozog, különben visszarúgás következhet be. Ne kapcsolja be a gépet, amíg a fűrészlap érinti a munkadarabot. A vágást csak azután kezdje meg, miután a fűrészlap elérte a teljes löketszámot. Ha újra szeretné indítani az anyagban álló fűrészt, előbb helyezze a fűrészlapot a vágási hézag közepébe és győződjön meg róla, hogy a fogak nincsenek beakadva a munkadarabba. Ha a fűrészlap beszorul, a fűrész újraindításakor visszacsapást okozhat. Ne nyúljon kézzel a fűrészlaphoz, ill. annak működési területére. Ne nyúljon a munkadarab alá. A forgácsot és más hasonló anyagot csak a gép nyugalmi helyzetében távolítsa el. Húzza ki a dugót a dugaszoló aljzatból, mielőtt bármiféle beállítást, átalakítást, karbantartást vagy tisztítást végezne. Sérülésveszély az éles szúrófűrészlap következtében. A szúrófűrészlap a fűrészelés befejezését követően forró lehet. Viseljen védőkesztyűt. LED-lámpa (10): a LED-sugárzásba ne nézzen közvetlenül optikai műszerekkel, DIN EN 60825-1: 2003 besorolás szerinti 1M LED osztály, hullámhossz: 400-700 nm; 300 µs.

MAGYAR hu 5. Áttekintés Lásd a 2. 1 Fűrészlap rögzítésére szolgáló szorítókar 2 Fűrészlapbefogó 3 Fűrészlap támasztógörgő 4 Fűrészlap * 5 Vezetőelem fém vezetőlapátja 6 Vezetőelem 7 Kioldógomb a vezetőelem kivételéhez 8 Forgácsfelszakadást gátló lapka 9 Talplemez 10 LED-jelzőfény 11 Védősapka 12 Védőkengyel a fűrészlap véletlen megérintése ellen 13 Előtolás beállítókarja 14 Forgácskifúvó kapcsológombja 15 Tolókapcsoló 16 Imbuszkulcs 17 Löketszám-beállító tárcsa 18 Elszívócsonk 19 Talplemezállító csavar 20 A beállított vágási szög jelzése a talpon * felszereltségtől függő/nem része a szállítási terjedelemnek

6. Üzembe helyezés Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak. Ne működtesse a gépet behelyezett fűrészlap nélkül. 6.1

Forgácsvédő lapka behelyezése Sérülésveszély az éles szúrófűrészlap következtében. A forgácsfelszakadás-gátló lapka (8) behelyezéséhez a fűrészlapot ki kell venni. Fordítsa meg a gépet, a talplemez fölfelé mutat. A forgácsvédő lapkát elölről tolja be, emellett vegye figyelembe a következő 2 pontot:: • A lapka sima oldala felfelé mutasson. • A bemetszés hátrafelé mutasson (a hálózati kábel felé). Ha felszerelt védőlemezzel dolgozik (lásd a tartozékokkal foglalkozó fejezetet 10.), helyezze a forgácsfelszakadás-gátló lapkát a védőlemezbe. 6.2

Fűrészelés az egyenes vonalú vágást biztosító Straight Cut System (SCS) segítségével A vezetőelem (6) vezetőlapátja (5) a fűrésznyílásba mélyed és rögzíti a gépet, így a fűrésznyom még egyenesebb lesz. A vezetőelem kivétele: - Tartsa a gépet talplemezzel lefelé. - Nyomja meg a kioldógombot, ennek hatására a talplemezen rögzített vezetőelem kiesik a helyéről.

(Ha a vezetőelem saját magától mégsem esne ki, helyezze az imbuszkulcsot (16) a vezetőelem furatába és így vegye ki.) A vezetőelem használata: Egyenes vágáshoz a vezetőelemet úgy használja, hogy a vezetőlapát (5) lefelé a talplemezen túlnyúljon. Ferde- vagy íves vágáshoz a vezetőelemet úgy használja, hogy a vezetőlapát (5) maradjon a talplemezben. - A vezetőelemet a kioldógombot benyomva süllyesztheti a talplemezbe. Megjegyzés: csak akkor süllyeszthető be, ha a vezetőelem furata hátrafelé (a hálózati kábel irányába) mutat. 6.3

A fűrészlap beállítása Sérülésveszély az éles szúrófűrészlap következtében. A szúrófűrészlap a fűrészelés befejezését követően forró lehet. Viseljen védőkesztyűt. Olyan fűrészlapot használjon, mely megfelelő a fűrészelni kívánt anyaghoz. - Fordítsa előre ütközésig a szorítókart (1) és tartsa meg. - Helyezze be ütközésig a (4) fűrészlapot. Ügyeljen rá, hogy a fűrészfogak előre mutassanak és megfelelően illeszkedjenek a (3) fűrészlap támasztógörgő hornyába. - Engedje el a szorítókart (1). (Automatikusan a kiindulási helyzetbe fordul vissza. A fűrészlap ekkor erősen meg van feszítve). 6.4 A védősapka felhelyezése/levétele Felhelyezés: tegye fel a (11) védősapkát elölről bekattanásig Leszedés: fogja meg a (11) védősapkát oldalról mindkét oldalán, kissé emelje meg, azután előre húzza le. 6.5 Fűrészelés porelszívással - Csatlakoztasson megfelelő elszívókészüléket a (18) kifúvócsonkhoz. Használjon 30 mm átmérőjű csatlakozócsonkú szívótömlőt. - Helyezze fel a (11) védősapkát az optimális elszívóteljesítmény elérése érdekében. - Kapcsolja ki a forgácskifúvót (lásd a7.1 fejezetben). 6.6 Fűrészelés porelszívás nélkül - Dolgozzon leszedett (11) védősapkával (leszedését lásd a 6.4 fejezetben). 6.7 Ferde vágás Távolítsa el a (11) védősapkát, a (8) forgácsfelszakadás-gátló lapkát és az elszívótömlőt. Ezek az alkatrészek ferde vágás során nem használhatók. - (6)Vegye ki a vezetőelemet (lásd a6.2 fejezetben). - Oldja a (19) csavart. - Tolja a (9)talplemezt kissé előre és fordítsa el.

hu MAGYAR - Ezután tolja előre vagy hátra az (9) talplemezt a rácsok egyikébe. (A rácsok az (9) talplemez hátulsó, félkör alakú nyílásánál láthatók.) A mindenkori beállított szög a talplemezen látható (20) számról olvasható le. Szögmérő segítségével ezektől eltérő szögek is beállíthatók. - Húzza meg újra a csavart (19). - Helyezze vissza a vezetőelemet (6)(lásd a6.2 fejezetben).

kicsavarodott. Ezért a készülékre felszerelt fogantyút mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni. Bekapcsolás: a tolókapcsolót (15) tolja előre. A tartós bekapcsoláshoz ezután nyomja le mindaddig, amíg az bekattan. Kikapcsolás: A tolókapcsoló (15) hátsó végét nyomja le és engedje el.

6.8 Falközeli fűrészelés Távolítsa el a (11) védősapkát, a (8) forgácsfelszakadás-gátló lapkát és köríves és párhuzamos vezetőt. Ezek az alkatrészek falközeli fűrészelés során nem használhatók. - (6)Vegye ki a vezetőelemet (lásd a6.2 fejezetben). - Oldja annyira a (19) csavart, hogy az (9) talplemez kissé elmozdítható legyen. - Mozdítsa el kissé az (9) talplemezt és tolja hátra ütközésig. - Húzza meg újra a csavart (19). - Helyezze vissza a vezetőelemet (6) (lásd a 6.2 fejezetben).

7.5 LED-lámpa Rosszul megvilágított helyeken történő munkavégzéshez. A LED-lámpa (10) bekapcsolt gép esetén világít.

7. Használat 7.1 Forgácskifúvó szerkezet Bekapcsolható fúvóberendezés, amely biztosítja, hogy szabadon ráláthasson a vágás helyére. Be: (14) nyomja meg a gép jobb oldalán lévő kapcsológombot. (A gép bal oldalán a jel látható). Ki: (14) nyomja meg a gép bal oldalán lévő kapcsológombot. (A gép jobb oldalán a jel látható). 7.2 Az előtolás beállítása Állítsa be a kívánt előtolást a (13) beállítókar segítségével. „0“ állás = az előtolás ki van kapcsolva ... „III“ állás = maximális előtolás Az ajánlott beállítási értékeket lásd a 3. oldalon. Legjobb, ha gyakorlati próbával ellenőrzi az optimális beállítást. 7.3 Maximális löketszám beállítása Állítsa be a maximális löketszámot a (17) beállítótárcsán. Ezt működés közben is elvégezheti. Az ajánlott beállítási értékeket lásd a 3. oldalon. Legjobb, ha gyakorlati próbával ellenőrzi az optimális beállítást. 7.4

Be- és kikapcsolás, tartós üzem Kerülje el a véletlenszerű indítást: mindig kapcsolja ki a gépet, ha a csatlakozódugót kihúzza a csatlakozóaljzatból, vagy ha áramszünet lép fel. Folyamatos működésnél a berendezés akkor is tovább forog, ha az a kezéből már 60

8. Tisztítás, karbantartás Tisztítsa rendszeresen a gépet. Ennek során egy porszívó segítségével tisztítsa meg a motor szellőző nyílását. A fűrészlapbefogót rendszeresen és alaposan fúvassa ki sűrített levegővel. Szükség esetén tisztítsa meg a nyílásokat a (3) fűrészlap támasztógörgő mögött. Cseppentsen időnként egy csepp olajat a (3) fűrészlap támasztógörgőre.

9. Néhány jó tanács és gyakorlati fogás Beszúrás Vékony, lágy anyag fűrészeléséhez a szúrófűrészlap beszúrható a munkadarabba anélkül, hogy előzetesen lyukat kellene bele fúrni. Csak rövid fűrészlapot használjon. Csak 0°-os szögbeállítással . Lásd az ábrát a 2 oldalon. Állítsa a (13) beállítókart „0“ állásba (előtolás kikapcsolva). Helyezze a szúrófűrészt az (9) talplemez elülső peremével a munkadarabra. Tartsa erősen a haladó szúrófűrészt és vezesse lassan lefelé. Amikor a fűrészlap szabaddá vágta magát, bekapcsolható az előtolás. Vastagabb munkadarabokba először lyukat kell fúrni, majd a fűrészlapot a lyukba illeszteni.

10. Tartozékok Csak eredeti Metabo tartozékokat használjon. Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak. A tartozékokat biztosan helyezze fel. Ha a gépet valamilyen tartóban üzemelteti: rögzítse biztosan a gépet. A gép fölötti uralom elvesztése sérüléshez vezethet. Lásd a 4. oldalt. A Köríves és párhuzamos vezető A teljes tartozékprogramhoz lásd: www.metabo.com vagy a főkatalógust.

MAGYAR hu 10.1 Köríves és párhuzamos vezető felszerelése Köralakok (Ø 100 - 360 mm) és éllel párhuzamos vágások (max. 210 mm) kifűrészeléséhez. Rögzítőelemek felszerelése (4. oldal, I. ábra) Helyezze fel az (a) rögzítőelemeket nyílással előre és a menetes furattal felfelé az (9) talplemezre. Csavarja be alulról a (b) csavarokat. Használat után távolítsa el ismét a rögzítőelemeket, mivel ferde vágás esetén a (2) fűrészlapbefogó károsodhat. Köríves vezető felszerelése (4. oldal, II. ábra) - Tolja be oldalról a köríves és párhuzamos vezető rúdját az (a) rögzítőelemekbe (A (c) központosító csúcs lefelé mutat). - Állítsa be a kívánt (d) sugarat. - Húzza meg a (b) csavarokat. Párhuzamos vezető felszerelése (4. oldal, III. ábra) - Tolja be oldalról a köríves és párhuzamos vezető rúdját az (a) rögzítőelemekbe (A (c) központosító csúcs felfelé mutat). - Csavarja ki a (c) központosító csúcsot. - Állítsa be az (e) méretet. - Húzza meg a (b) csavarokat.

11. Javítás Elektromos kéziszerszámot csak villamos szakember javíthat! A javításra szoruló Metabo elektromos kéziszerszámokkal kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja. A pótalkatrészek listája letölthető a www.metabo.com oldalról.

12. Környezetvédelem

= üresjárati löketszám n0 P1 = névleges felvett teljesítmény = leadott teljesítmény P2 m = súly elektromos csatlakozókábel nélkül A mérési eredményeket az EN 60745 szabvány szerint határoztuk meg. II. védelmi osztályú gép ~Váltóáram A fenti adatoknak tűrése van (a mindenkor érvényben levő szabványoknak megfelelően). Kibocsátási értékek Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobbra vagy kisebbre is adódhat. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket. Eredő rezgés (a három különböző irányú rezgés vektoriális összege) meghatározása az EN 60745 szabvány szerint: ah,CM = rezgéskibocsátási érték (fémlemez fűrészelésekor) ah,CW = rezgéskibocsátási érték (fa fűrészelésekor) Kh, ... = bizonytalanság (rezgés) Jellemző A-osztályú zajszint: LpA = hangnyomásszint = hangteljesítményszint LWA KpA, KWA= bizonytalanság Munka közben a zajszint túllépheti a 80 dB(A)-t. Hordjon zajtompító fülvédőt!

Kövesse a helyi előírásokat a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanításával és újrahasznosításával kapcsolatban. Csak EU-tagországok esetében: elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását.

13. Műszaki adatok Az adatok értelmezését lásd a 2. oldalon. A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva. M = forgatónyomaték T1 = legnagyobb anyagvastagság fában T2 = legnagyobb anyagvastagság nemvasfémekben T3 = legnagyobb anyagvastagság acéllemezben
