= Potencia suministrada = Peso sin cable de red Valores de medición establecidos de acuerdo con EN 60745. Herramienta con clase de protección II ~ Corriente alterna Las especificaciones técnicas aquí indicadas se entienden dentro de determinadas tolerancias (conformes a las normas que rigen actualmente). Valores de emisión Estos valores permiten evaluar las emisiones de la herramienta eléctrica y compararla con otras herramientas eléctricas. Dependiendo de la condición de uso, estado de la herramienta eléctrica o de las herramientas de uso, la carga real puede ser mayor o menor. Considere para la valoración las pausas de trabajo y las fases de trabajo reducido. Determine a partir de los valores estimados las medidas de seguridad para el operador, p. ej. medidas de organización. Valor total de vibraciones (suma de vectores de tres direcciones) determinadas según la norma EN 60745: ah,CM = Valor de emisión de vibraciones (cortar chapa) ah,CW = Valor de emisión de vibraciones (cortar madera) Kh,... = Inseguridad (vibraciones) Niveles acústicos típicos compensados A: LpA = Nivel de intensidad acústica LWA = Nivel de potencia acústica KpA, KWA= Inseguridad Al trabajar, el nivel de ruido puede superar los 80 dB(A). ¡Lleve auriculares protectores! Manual original

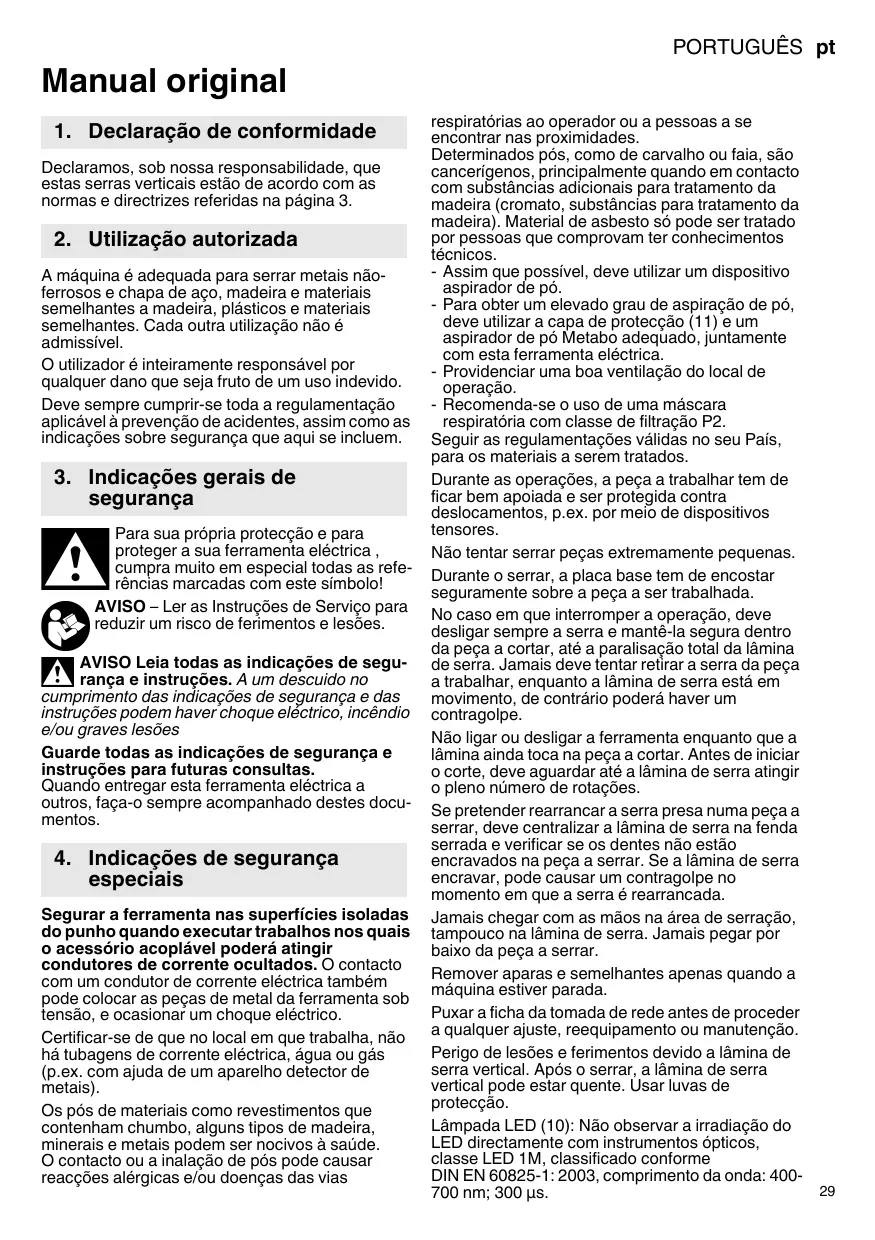

1. Declaração de conformidade

Declaramos, sob nossa responsabilidade, que estas serras verticais estão de acordo com as normas e directrizes referidas na página 3.

2. Utilização autorizada

A máquina é adequada para serrar metais nãoferrosos e chapa de aço, madeira e materiais semelhantes a madeira, plásticos e materiais semelhantes. Cada outra utilização não é admissível. O utilizador é inteiramente responsável por qualquer dano que seja fruto de um uso indevido. Deve sempre cumprir-se toda a regulamentação aplicável à prevenção de acidentes, assim como as indicações sobre segurança que aqui se incluem.

3. Indicações gerais de

segurança Para sua própria protecção e para proteger a sua ferramenta eléctrica , cumpra muito em especial todas as referências marcadas com este símbolo! AVISO – Ler as Instruções de Serviço para reduzir um risco de ferimentos e lesões. AVISO Leia todas as indicações de segurança e instruções. A um descuido no cumprimento das indicações de segurança e das instruções podem haver choque eléctrico, incêndio e/ou graves lesões Guarde todas as indicações de segurança e instruções para futuras consultas. Quando entregar esta ferramenta eléctrica a outros, faça-o sempre acompanhado destes documentos.

4. Indicações de segurança

especiais Segurar a ferramenta nas superfícies isoladas do punho quando executar trabalhos nos quais o acessório acoplável poderá atingir condutores de corrente ocultados. O contacto com um condutor de corrente eléctrica também pode colocar as peças de metal da ferramenta sob tensão, e ocasionar um choque eléctrico. Certificar-se de que no local em que trabalha, não há tubagens de corrente eléctrica, água ou gás (p.ex. com ajuda de um aparelho detector de metais). Os pós de materiais como revestimentos que contenham chumbo, alguns tipos de madeira, minerais e metais podem ser nocivos à saúde. O contacto ou a inalação de pós pode causar reacções alérgicas e/ou doenças das vias PORTUGUÊS pt respiratórias ao operador ou a pessoas a se encontrar nas proximidades. Determinados pós, como de carvalho ou faia, são cancerígenos, principalmente quando em contacto com substâncias adicionais para tratamento da madeira (cromato, substâncias para tratamento da madeira). Material de asbesto só pode ser tratado por pessoas que comprovam ter conhecimentos técnicos. - Assim que possível, deve utilizar um dispositivo aspirador de pó. - Para obter um elevado grau de aspiração de pó, deve utilizar a capa de protecção (11) e um aspirador de pó Metabo adequado, juntamente com esta ferramenta eléctrica. - Providenciar uma boa ventilação do local de operação. - Recomenda-se o uso de uma máscara respiratória com classe de filtração P2. Seguir as regulamentações válidas no seu País, para os materiais a serem tratados. Durante as operações, a peça a trabalhar tem de ficar bem apoiada e ser protegida contra deslocamentos, p.ex. por meio de dispositivos tensores. Não tentar serrar peças extremamente pequenas. Durante o serrar, a placa base tem de encostar seguramente sobre a peça a ser trabalhada. No caso em que interromper a operação, deve desligar sempre a serra e mantê-la segura dentro da peça a cortar, até a paralisação total da lâmina de serra. Jamais deve tentar retirar a serra da peça a trabalhar, enquanto a lâmina de serra está em movimento, de contrário poderá haver um contragolpe. Não ligar ou desligar a ferramenta enquanto que a lâmina ainda toca na peça a cortar. Antes de iniciar o corte, deve aguardar até a lâmina de serra atingir o pleno número de rotações. Se pretender rearrancar a serra presa numa peça a serrar, deve centralizar a lâmina de serra na fenda serrada e verificar se os dentes não estão encravados na peça a serrar. Se a lâmina de serra encravar, pode causar um contragolpe no momento em que a serra é rearrancada. Jamais chegar com as mãos na área de serração, tampouco na lâmina de serra. Jamais pegar por baixo da peça a serrar. Remover aparas e semelhantes apenas quando a máquina estiver parada. Puxar a ficha da tomada de rede antes de proceder a qualquer ajuste, reequipamento ou manutenção. Perigo de lesões e ferimentos devido a lâmina de serra vertical. Após o serrar, a lâmina de serra vertical pode estar quente. Usar luvas de protecção. Lâmpada LED (10): Não observar a irradiação do LED directamente com instrumentos ópticos, classe LED 1M, classificado conforme DIN EN 60825-1: 2003, comprimento da onda: 40029 700 nm; 300 µs. pt PORTUGUÊS

Consultar página 2. 1 Alavanca tensora para fixação da lâmina de serra 2 Dispositivo tensor para lâmina de serra 3 Rolo de suporte da lâmina de serra 4 Lâmina de serra * 5 Guia de metal do elemento-guia 6 Elemento-guia 7 Tecla de desbloqueio para retirar o elemento-guia 8 Chapinha de protecção contra o arranque de aparas 9 Placa base 10 Lâmpada LED 11 Capa de protecção 12 Estribo de protecção contra toque não intencional na lâmina de serra 13 Alavanca de ajuste para movimento orbital 14 Botão comutador do dispositivo de sopro para aparas 15 Interruptor corrediço 16 Chave inglesa 17 Regulador para ajuste do número de rotações 18 Bocal de extracção de poeiras 19 Parafuso para ajustar a placa base 20 Coluna com indicação do ângulo de corte ajustado

• Conforme equipamento/não incluído no volume de fornecimento

6. Colocação em operação

Antes de ligar o cabo de alimentação, deve verificar se a voltagem e a frequência da rede de alimentação se adequam aos valores inscritos na placa técnica da ferramenta. Não deixar a máquina ligada sem lâmina de serra.

Montar a chapa de protecção contra o arranque de aparas Perigo de lesões e de ferimentos devido a lâmina de serra vertical. A lâmina de serra tem de ser removida para a montagem da chapinha de protecção contra o arranque de aparas (8). Virar a máquina, a placa base indica para cima. Inserir as chapinha de protecção contra o arranque de aparas pela frente, observando os seguintes 2 pontos:

• O lado liso da chapinha indica para cima.
• A fenda indica para trás (em direcção ao cabo de alimentação); Aquando trabalhar com chapa de protecção montada (ver capítulo Acessórios 10.), deverá montar a chapinha de protecção contra o arranque de aparas na chapa de protecção.

Serrar com dispositivo-guia para cortes em linha recta (SCS) A guia de metal (5) do elemento-guia (6) mergulha na fenda de corte e estabiliza a máquina para cortes ainda mais direitos. Retirar o elemento-guia: - Manter a máquina com a placa base para baixo. - Premer a tecla de desbloqueio, no que o elemento-guia sai do seu dispositivo de fixação na placa base. (Se o elemento-guia não sair por si, poderá aplicar a chave inglesa (16) no furo do elementoguia e retirá-lo.) Montar o elemento-guia: Para cortes em linha recta, deve montar o elemento-guia de modo que a guia de metal (5) sobressai por baixo pela placa base. Para cortes inclinados ou em curva, deve montar o elemento-guia de modo que a guia de metal (5) desapareça na placa base. - Premer a tecla de bloqueio para montar o elemento-guia na placa base. Nota: Apenas possível montar quando o furo no elemento-guia indicar para trás (ao cabo de alimentação).

Montar a lâmina de serra Perigo de lesões e de ferimentos devido a lâmina de serra vertical. Após o serrar, a lâmina de serra vertical pode estar quente. Usar luvas de protecção. Utilizar a lâmina de serra adequada para o respectivo material a cortar. - Rodar a alavanca tensora (1) até ao limite para frente e segurar. - Montar a lâmina de serra (4) até seu limite. Dar atenção a que os dentes de corte indiquem para a frente e de que a lâmina assente devidamente na ranhura do seu rolo de suporte (3). - Soltar a alavanca tensora (1). (Ela volta por si à sua posição básica. Agora a lâmina de serra está bem fixa).

6.4 Montar / retirar a capa de protecção

Montar: Inserir a capa de protecção (11) pela frente até seu engate Retirar: Pegar a capa de protecção (11) de ambos os lados, levantar ligeiramente e retirá-la pela frente

6.5 Serrar com extracção do pó

- Conectar um aparelho de aspiração adequado junto ao bocal de extracção de poeiras (18). Utilizar uma mangueira de aspiração com uma peça adaptadora com diâmetro de 30 mm. - Montar a capa de protecção (11) para obter um óptimo desempenho de extracção de poeira. - Desligar o dispositivo de sopro para aparas (ver capítulo 7.1).

6.6 Serrar sem extracção do pó

- Trabalhar sem capa de protecção (11) (para retirá-la, ver capítulo 6.4). PORTUGUÊS pt

Retirar a capa de protecção (11), a chapinha de protecção contra o arranque de aparas (8) e a mangueira de aspiração. Estas peças não podem ser utilizadas no caso de corte inclinado. - Retirar o elemento-guia (6) (consultar capítulo 6.2). - Aliviar o parafuso (19). - Empurrar a placa base (9) um pouco para a frente e rodá-la. - Empurrar então a placa base (9) para trás, num dos engates (os engates podem ser vistos pela abertura posterior, semicircular, na placa base (9).) O respectivo ângulo ajustado pode ser conferido pelo número na coluna (20) da placa base. Ajustar ainda outros esquadros com ajuda de um goniómetro. - Voltar a apertar bem o parafuso (19). - Voltar a montar o elemento-guia (6) (consultar capítulo 6.2).

6.8 Serrar junto a paredes

Desmontar a capa de protecção (11), a chapinha de protecção contra o arranque de aparas (8) e a guia circular e paralela. Estas peças não podem ser utilizadas no caso de corte junto a paredes. - Retirar o elemento-guia (6) (consultar capítulo 6.2). - Aliviar o parafuso (19) até poder levantar ligeiramente a placa base (9). - Levantar ligeiramente a placa base (9) e empurrála para trás até o limite. - Voltar a apertar bem o parafuso (19). - Voltar a montar o elemento-guia (6) (consultar capítulo 6.2).

Dispositivo de sopro a ser ligado para perspectiva desimpedida sobre o ponto de corte. Ligar:Premer o botão comutador (14) do lado direito da máquina. (do lado esquerdo da máquina pode ver-se o símbolo Desligar:Premer o botão comutador (14) do lado esquerdo da máquina. (do lado direito da máquina pode ver-se o símbolo

7.2 Ajuste do movimento orbital

Ajustar o movimento orbital pretendido na alavanca de ajuste (13). Posição "0" = Movimento orbital desligado Posição "III" = Movimento orbital máximo Parâmetros de ajuste recomendados, consultar página 3. O ajuste optimizado pode ser apurado por meio de uma prova prática.

7.3 Ajuste do número máximo de rotações

Ajustar o número máximo de rotações no regulador (17). Também pode ajustar a velocidade durante o funcionamento. Parâmetros de ajuste recomendados, consultar página 3. O ajuste optimizado pode ser apurado por meio de uma prova prática.

Ligar/desligar, operação contínua Evite o arranque involuntário: sempre desligue a máquina aquando a ficha for retirada da tomada ou no caso de falta de energia eléctrica. Na ligação contínua a máquina continua a funcionar mesmo quando é arrancada da mão. Portanto, segurar a máquina sempre com ambas as mãos no punho previsto, posicionar-se de forma segura e concentrar-se no trabalho. Ligar: Avançar o interruptor corrediço (15) para a frente. Para ligação contínua, deve premer para baixo até o engate. Desligar: Premer sobre a extremidade posterior do interruptor corrediço (15) e soltar.

Para as operações em locais mal iluminados. A lâmpada LED (10) acende quando a ferramenta estiver ligada.

8. Limpeza, manutenção

Limpar regulamente a máquina. Nisso, aspirar as aberturas de ventilação do motor com um aspirador de pó. Assoprar o dispositivo de fixação da lâmina de serra em tempos regulares com ar comprimido. Se necessário, limpar as aberturas por trás do rolo de apoio da lâmina de serra (3). De tempo em tempo, tem de deitar uma gota de óleo sobre o rolo de apoio da lâmina de serra (3).

Ataque No caso de materiais finos e macios, é possível atacar com a lâmina de serra vertical na peça a trabalhar, sem antes furar uma abertura. Utilizar somente lâminas de serra curtas. Apenas na posição angular 0°. Consultar figura na página 2. Ajustar a alavanca de ajuste (13) à posição "0" (movimento orbital está desligado). Aplicar a serra vertical pela aresta dianteiro da placa base (9) sobre a peça a trabalhar. Segurar bem na serra vertical ligada e guiá-la lentamente para baixo. Depois de a lâmina de serra se livrar do corte, pode ligar o movimento orbital. No caso de peças mais espessas, tem de início furar uma abertura, na qual pode aplicar a lâmina de serra.

Utilizar apenas acessórios Metabo genuínos.

pt PORTUGUÊS Só deve utilizar acessórios que cumprem as requisições e os dados de identificação, indicados nestas Instruções de Serviço. Montar os acessórios de forma segura. Para utilizar a ferramenta num suporte: Fixar devidamente a ferramenta. A perda de controlo pode levar a ferimentos. Consultar página 4. A Guia circular e paralela Programa completo de acessórios, consultar www.metabo.com ou o catálogo principal.

10.1 Montar a guia circular e paralela

Para serrar círculos ( Ø 100 - 360 mm) e cortes paralelos à uma aresta (máx. 210 mm). Montagem dos elementos de aperto (página 4, fig. I) Montar os elementos de aperto (a) com a abertura para frente e a perfuração roscada para cima, sobre a placa base (9). Enroscar os parafusos (b) pelo lado inferior. Após a sua utilização, deve remover os elementos de aperto, dado que durante os cortes inclinados, possa ser danificado o dispositivo tensor de lâminas de serra (2). Montagem da guia circular (página 4, fig. II) - Inserir a barra da guia circular e paralela na lateral, nos elementos de aperto (a) (a ponta de centragem (c) indica para baixo). - Ajustar o raio pretendido (d). - Apertar os parafusos (b). Montagem da guia paralela (página 4, fig. III) - Inserir a barra da guia circular e paralela na lateral, nos elementos de aperto (a) (a ponta de centragem (c) indica para cima). - Desenroscar a ponta de centragem (c). - Ajustar a medida (e) - Apertar os parafusos (b).

As reparações de ferramentas eléctricas deste tipo apenas podem ser efectuadas por pessoal qualificado! Quando possuir ferramentas eléctricas Metabo que necessitem de reparos, dirija-se à Representação Metabo. Os endereços poderá encontrar sob www.metabo.com. Poderá descarregar as Listas de peças de reposição no site www.metabo.com.

12. Protecção do meio ambiente

Siga as determinações nacionais em relação à remoção e destruição ecológica de resíduos assim como, em relação à reciclagem de ferramentas usadas, embalagens e acessórios. Só para países da UE: não deitar as ferramentas eléctricas no lixo doméstico! De acordo com a directriz europeia 2002/96/CE sobre equipamentos eléctricos e electrónicos usados e na conversão ao direito nacional, as ferramentas eléctricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correcta.

Há mais notas explicativas na página 2. Reserva-se o direito de proceder a alterações devidas ao progresso tecnológico. = Binário = Maior espessura do material em madeira = Maior espessura do material em metais não-ferrosos = Maior espessura do material em chapa de aço = Velocidade em vazio = Potência nominal consumida = Potência útil = Peso sem cabo de alimentação Valores medidos de acordo com a norma EN 60745. Máquina da classe de protecção II ~ Corrente alternada Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais). Valor da emissão Estes valores possibilitam uma avaliação de emissões da ferramenta eléctrica, e de comparálos com diversas outras ferramentas eléctricas. Consoante as condições de aplicação, situação da ferramenta eléctrica ou dos acessórios acopláveis, o carregamento efectivo poderá ser superior ou inferior. Para a avaliação, deve ainda considerar os intervalos de trabalho e as fases com menores carregamentos. Em razão dos correspondentes valores avaliados deverá determinar a aplicação de medidas de protecção, p.ex. medidas a nível de organização. Valor total de vibrações (soma vectorial de três direcções) averiguado conforme norma EN 60745: ah,CM = Valor da emissão de vibrações (serrar chapas de metal) ah,CW = Valor da emissão de vibrações (serrar madeira) Kh,... = Insegurança (vibração) Valores típicos e ponderados pela escala A para o ruído: LpA = Nível de pressão sonora LWA = Nível de energia sonora KpA, KWA= Insegurança Durante a operação, o nível de ruído pode passar de 80 dB(A). Utilizar protecções auriculares. SVENSKA sv Bruksanvisning i original
