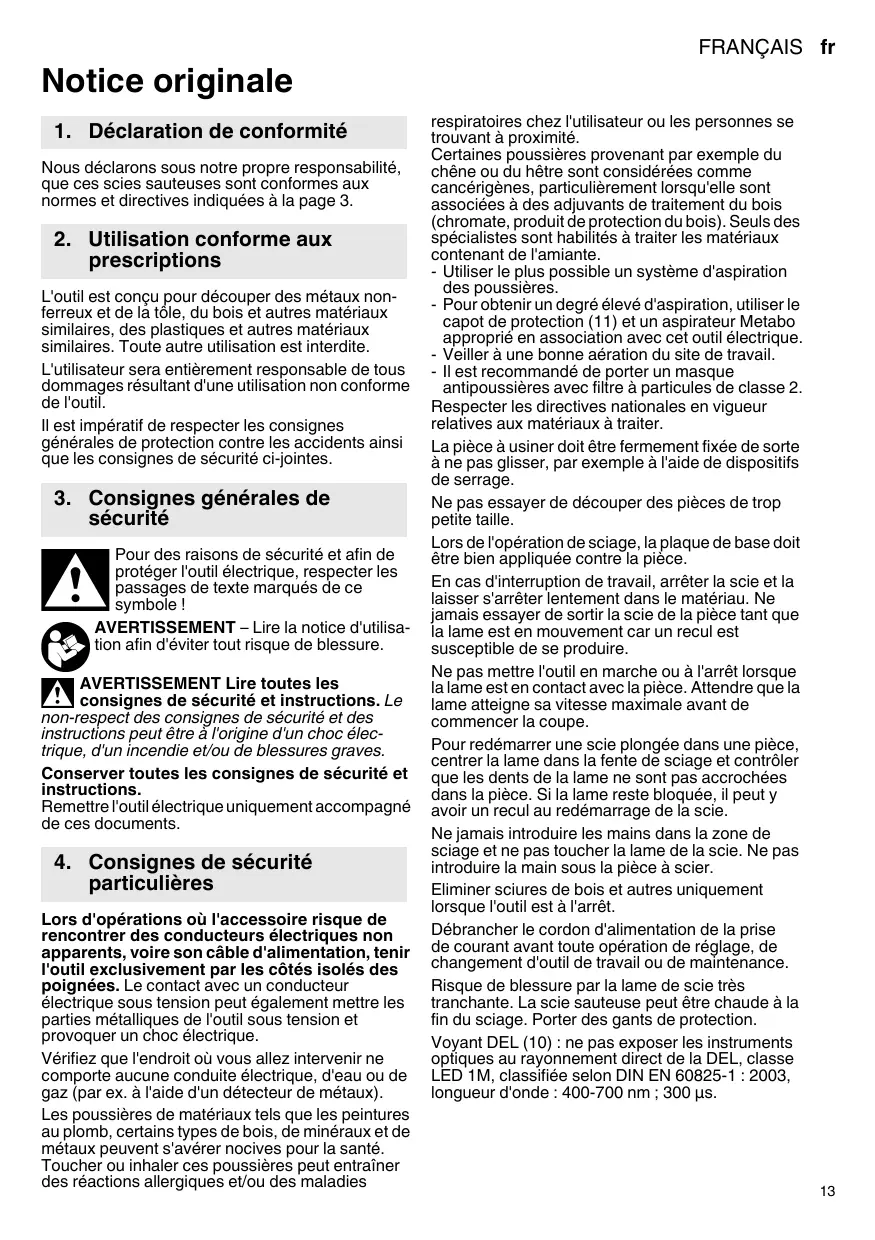

L'outil est conçu pour découper des métaux nonferreux et de la tôle, du bois et autres matériaux similaires, des plastiques et autres matériaux similaires. Toute autre utilisation est interdite. L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme de l'outil. Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes.
Pour des raisons de sécurité et afin de protéger l'outil électrique, respecter les passages de texte marqués de ce symbole ! AVERTISSEMENT – Lire la notice d'utilisation afin d'éviter tout risque de blessure. AVERTISSEMENT Lire toutes les consignes de sécurité et instructions. Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'un choc électrique, d'un incendie et/ou de blessures graves. Conserver toutes les consignes de sécurité et instructions. Remettre l'outil électrique uniquement accompagné de ces documents.
Lors d'opérations où l'accessoire risque de rencontrer des conducteurs électriques non apparents, voire son câble d'alimentation, tenir l'outil exclusivement par les côtés isolés des poignées. Le contact avec un conducteur électrique sous tension peut également mettre les parties métalliques de l'outil sous tension et provoquer un choc électrique. Vérifiez que l'endroit où vous allez intervenir ne comporte aucune conduite électrique, d'eau ou de gaz (par ex. à l'aide d'un détecteur de métaux). Les poussières de matériaux tels que les peintures au plomb, certains types de bois, de minéraux et de métaux peuvent s'avérer nocives pour la santé. Toucher ou inhaler ces poussières peut entraîner des réactions allergiques et/ou des maladies
Certaines poussières provenant par exemple du chêne ou du hêtre sont considérées comme cancérigènes, particulièrement lorsqu'elle sont associées à des adjuvants de traitement du bois (chromate, produit de protection du bois). Seuls des spécialistes sont habilités à traiter les matériaux contenant de l'amiante. - Utiliser le plus possible un système d'aspiration des poussières. - Pour obtenir un degré élevé d'aspiration, utiliser le capot de protection (11) et un aspirateur Metabo approprié en association avec cet outil électrique. - Veiller à une bonne aération du site de travail. - Il est recommandé de porter un masque antipoussières avec filtre à particules de classe 2. Respecter les directives nationales en vigueur relatives aux matériaux à traiter. La pièce à usiner doit être fermement fixée de sorte à ne pas glisser, par exemple à l'aide de dispositifs de serrage. Ne pas essayer de découper des pièces de trop petite taille. Lors de l'opération de sciage, la plaque de base doit être bien appliquée contre la pièce. En cas d'interruption de travail, arrêter la scie et la laisser s'arrêter lentement dans le matériau. Ne jamais essayer de sortir la scie de la pièce tant que la lame est en mouvement car un recul est susceptible de se produire. Ne pas mettre l'outil en marche ou à l'arrêt lorsque la lame est en contact avec la pièce. Attendre que la lame atteigne sa vitesse maximale avant de commencer la coupe. Pour redémarrer une scie plongée dans une pièce, centrer la lame dans la fente de sciage et contrôler que les dents de la lame ne sont pas accrochées dans la pièce. Si la lame reste bloquée, il peut y avoir un recul au redémarrage de la scie. Ne jamais introduire les mains dans la zone de sciage et ne pas toucher la lame de la scie. Ne pas introduire la main sous la pièce à scier. Eliminer sciures de bois et autres uniquement lorsque l'outil est à l'arrêt. Débrancher le cordon d'alimentation de la prise de courant avant toute opération de réglage, de changement d'outil de travail ou de maintenance. Risque de blessure par la lame de scie très tranchante. La scie sauteuse peut être chaude à la fin du sciage. Porter des gants de protection. Voyant DEL (10) : ne pas exposer les instruments optiques au rayonnement direct de la DEL, classe LED 1M, classifiée selon DIN EN 60825-1 : 2003, longueur d'onde : 400-700 nm ; 300 µs.
13 Levier de réglage du mouvement pendulaire 14 Bouton de commande du souffleur de copeaux 15 Interrupteur coulissant 16 Clé à six pans 17 Molette de réglage de la vitesse 18 Raccord d'aspiration 19 Vis de réglage de la plaque de base 20 Embase graduée indiquant l'angle de coupe * suivant version/non compris dans la fourniture
Avant la mise en service, comparer si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques de votre réseau de courant. Faire tourner l'outil sans lame. 6.1
Risque de blessure par la lame de scie très tranchante. Pour insérer la plaquette anti-éclats (8), il faut retirer la lame de la scie. Retourner l'outil pour orienter la plaque de base vers le haut. Insérer la plaquette anti-éclats depuis l'avant en respectant les 2 points suivants : • La face lisse de la plaquette est orientée vers le haut. • La fente est orientée vers l'arrière (vers le câble d'alimentation). Pour travailler à l'aide d'une plaque de protection apposée (voir chapitre Accessoires10.), il faut insérer la plaquette anti-éclats dans la plaque de protection.. 6.2
Le guide métallique (5) de l'élément de guidage (6) s'insère dans la fente et stabilise l'outil pour une coupe encore plus droite. Retrait de l'élément de guidage : - Tenir l'outil par le dessous, au niveau de la plaque de base. - Appuyer sur la touche de déverrouillage afin que l'élément de guidage sorte de son support dans la 14
(Si l'élément ne sort pas automatiquement, insérer une clé à six pans (16) dans le trou pour le retirer.) Insertion de l'élément de guidage : Pour obtenir une coupe droite, insérer l'élément de guidage de sorte que le guide métallique (5) soit orienté vers le bas, dans le sens opposé à la plaque de base. Pour obtenir une coupe biaise ou courbe, insérer l'élément de guidage de sorte que le guide métallique (5) disparaisse dans la plaque de base. - Lorsque la touche de déverrouillage est enfoncée, insérer l'élément de guidage dans la plaque de base. Remarque : L'élément de guidage ne peut être inséré que si son ouverture est orientée vers l'arrière (vers le câble d'alimentation). 6.3
Risque de blessure par la lame de scie très tranchante. La scie sauteuse peut être chaude à la fin du sciage. Porter des gants de protection. Utiliser une lame bien adaptée au matériau à scier. - Tourner le levier tendeur (1) jusqu'à la butée et le maintenir. - Insérer la lame (4) jusqu'à la butée. Ce faisant, veiller à ce que les dents de la lame soient orientées vers l'avant et que la lame soit correctement placée dans la rainure du disque de support (3). - Relâcher le levier tendeur (1). (Il retourne automatiquement dans sa position d'origine. La lame est maintenant serrée). 6.4 Placer / retirer le capot de protection Placer : Avancer le capot de protection (11) jusqu'à ce qu'il s"enclenche Retirer : Saisir le capot de protection (11) des deux côtés, soulever lentement, puis tirer vers l'avant. 6.5 Scier avec un aspirateur - Brancher un aspirateur adéquat sur les embouts d'aspiration (18). Utiliser un flexible d'aspiration dont le raccord a un diamètre de 30 mm. - Pour une aspiration optimale, placer le capot de protection (11). - Eteindre le souffleur de copeaux (voir chapitre 7.1). 6.6 Scier sans aspirateur - Travailler sans le capot de protection (11) (pour le retirer, voir chapitre 6.4). 6.7 Coupes biaises Retirer le capot de protection (11), la plaquette antiéclats (8) et le flexible d'aspiration. Ces pièces ne peuvent pas être utilisées pour des coupes biaises. - Retirer l'élément de guidage (6) (voir chapitre 6.2). - Desserrer la vis (19).
(20) sur la plaque de base. Changer l'angle à l'aide d'un rapporteur. - Resserrer la vis (19). - Replacer l'élément de guidage (6) (voir chapitre 6.2). 6.8 Sciage près du mur Retirer le capot de protection (11), la plaquette antiéclats (8) et le guide circulaire et parallèle. Ces pièces ne peuvent pas être utilisées pour des coupes près du mur. - Retirer l'élément de guidage (6) (voir chapitre 6.2). - Desserrer la vis (19) jusqu'à ce que la plaque de base (9) se soulève légèrement. - Soulever légèrement la plaque de base (9) et la glisser vers l'arrière jusqu'à la butée. - Resserrer la vis (19). - Replacer l'élément de guidage (6) (voir chapitre 6.2).
Arrêt : Appuyer sur le bouton de commande (14) sur le côté gauche de la machine. (Le symbole est visible sur le côté droit de la machine). 7.2 Régler le mouvement pendulaire Régler le levier de réglage (13) sur le mouvement pendulaire souhaité. Position "0" = Mouvement pendulaire arrêté ... Position "III" = Mouvement pendulaire maximal Voir les valeurs de réglage recommandées page 3. Pour savoir quel réglage sera optimal, le mieux est de faire un essai pratique. 7.3 Régler la vitesse maximale Régler la vitesse maximale sur la molette (17). Ceci est également possible pendant la marche. Voir les valeurs de réglage recommandées page 3. Pour savoir quel réglage sera optimal, le mieux est de faire un essai pratique.
Évitez les démarrages intempestifs : l'outil doit toujours être arrêté lorsque l'on retire le connecteur de la prise ou après une coupure de courant. Lorsque l'outil est en position de marche continue, il continue de tourner s'il échappe des mains. Tenir toujours l'outil avec les deux mains au niveau de la poignée, veiller à un bon équilibre et travailler de manière concentrée. Marche : Pousser l'interrupteur coulissant (15). Pour un fonctionnement en continu, le basculer vers l'arrière jusqu'au cran. Arrêt : Appuyer sur l'arrière de l'interrupteur coulissant (15), puis relâcher. 7.5 Voyant DEL Pour les travaux dans des lieux mal éclairés. Le voyant DEL (10) s'allume lorsque la machine est en marche.
Nettoyer régulièrement la machine. Aspirer en même temps les fentes d'aération du moteur à l'aide d'un aspirateur. Souffler régulièrement et en profondeur le serrelame à l'air comprimé. Si besoin est, nettoyer les ouvertures derrière le disque de support de la lame (3). De temps en temps, verser une goutte d'huile sur le disque de support de la lame (3).
Perçage Il est possible de percer les matériaux minces et souples avec la scie sauteuse sans nécessité de les trouer au préalable. Utiliser exclusivement des lames de scie courtes. Toujours régler l'angle sur 0°. Voir illustration page 2. Positionner le levier de réglage (13) sur "0" (le mouvement pendulaire est arrêté). Placer la scie sauteuse avec le bord avant de la plaque de base (9) sur la pièce. Maintenir fermement la scie en marche et la guider lentement vers le bas. Lorsque la lame est sortie, le mouvement pendulaire peut être activé. Sur les matériaux plus épais, il faut préalablement percer un trou dans lequel introduire la lame de la scie.
Utiliser uniquement des accessoires Metabo. Utiliser exclusivement des accessoires, qui sont conformes aux exigences et données caractéristiques indiquées dans la présente notice d'utilisation. Monter correctement les accessoires. Si la machine est utilisée dans un support : fixer correctement la
10.1 Placer le guide circulaire et parallèle Pour scier des cercles ( Ø 100 - 360 mm) et effectuer des coupes parallèles sur un bord (max. 210 mm). Placer les éléments de blocage (page 4, ill. I) Poser les éléments de blocage (a) avec l'ouverture vers l'avant et l'alésage vers le haut sur la plaque de base (9). Serrer les vis (b) par le dessous. Après emploi, retirer les éléments de blocage pour ne pas endommager le dispositif de serrage de la lame (2) lors de coupes biaises. Placer le guide circulaire (page 4, ill. II) - Insérer la tige du guide circulaire et parallèle latéralement dans les éléments de blocage (a) (la pointe de centrage (c) est orientée vers le bas). - Régler le rayon souhaité (d). - Serrer les vis (b). Placer le guide parallèle (page 4, ill. III) - Insérer la tige du guide circulaire et parallèle latéralement dans les éléments de blocage (a) (la pointe de centrage (c) est orientée vers le haut). - Dévisser la pointe de centrage (c). - Régler la mesure (e) - Serrer les vis (b).
Les travaux de réparation sur les outils électriques ne peuvent être effectués que par un spécialiste ! Pour toute réparation sur un outil Metabo, contacter le représentant Metabo. Voir les adresses sur www.metabo.com. Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com.
Suivre les réglementations nationales concernant l'élimination dans le respect de l'environnement et le recyclage des machines, emballages et accessoires. Pour les pays européens uniquement : Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.
Valeurs d'émission Ces valeurs permettent l'estimation des émissions de l'outil électrique et la comparaison entre différents outils électriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les accessoires utilisés, la sollicitation réelle peut varier plus ou moins.. Pour l'estimation, tenir compte des pauses de travail et des phases de sollicitation moindre. Définir des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organisationnelles. Valeurs totales de vibration (somme vectorielle triaxiale) déterminées selon EN 60745 : ah,CM = Valeur d’émission de vibrations (Sciage de tôle métallique) ah,CW = Valeur d’émission de vibrations (Sciage de bois) Kh,... = Incertitude (oscillation) Niveau sonore typique pondéré A : - Se recomienda utilizar una máscara de protección contra el polvo con clase de filtro P2. Observe la normativa vigente en su país respecto al material que se va a manipular. Al trabajar la pieza hay que apoyarla firmemente y asegurarla para evitar que se deslice, p. ej., con ayuda de un dispositivo de sujeción. No intente serrar piezas de trabajo extremadamente pequeñas. Apoye el tope de forma segura sobre la pieza de trabajo cuando sierre. En el caso de que la hoja de sierra se atasque o que decida interrumpir el trabajo, desconecte la sierra y manténgala sin mover en el material hasta que la hoja se haya detenido. No intente nunca retirar la sierra de la pieza de trabajo o arrastrarla hacia atrás mientras la hoja de sierra se mueve ya que podría provocar un contragolpe. No conecte la máquina mientras la hoja de sierra está en contacto con la pieza de trabajo. Deje que la hoja de sierra alcance el número máximo de revoluciones antes de realizar el corte. Cuando desee volver a poner en marcha una sierra con la hoja insertada en la pieza de trabajo, centre la hoja en la hendidura de serrado y compruebe que los dientes no se hayan enganchado en la pieza de trabajo. Si la hoja está atascada puede generarse un contragolpe cuando se vuelve a arrancar la sierra. No toque con sus manos la zona de serrado ni la hoja de sierra. No toque la pieza de trabajo por la parte inferior. La herramienta debe estar siempre en reposo para eliminar virutas y otros residuos similares. Extraiga el enchufe de la toma de corriente antes de realizar cualquier trabajo de ajuste, reequipamiento o mantenimiento. Riesgo de sufrir lesiones debido al filo de la hoja de sierra. La hoja de la sierra puede estar caliente después de cortar. Lleve siempre guantes protectores. Testigo LED (10): no mirar directamente a los LED con instrumentos ópticos. LED de tipo 1M.
3 Cilindro de apoyo de hoja de sierra 4 Hoja de sierra * 5 Guía metálica del elemento guía 6 Elemento guía 7 Botón de desbloqueo para retirar el elemento guía 8 Placa de protección de arranque de viruta * según la versión / no incluido en el volumen de suministro
La guía metálica (5) del elemento guía (6) entra en la ranura de corte y estabiliza la máquina para alcanzar cortes aun más rectos. (en dirección del cable de red).
No arrancar la máquina sin hoja de sierra.
Riesgo de sufrir lesiones debido al fijo de la hoja de sierra. La hoja de la sierra puede estar caliente después de cortar. Use siempre guantes protectores. Utilice una hoja de sierra adecuada para el material a cortar - Gire la palanca de fijación (1) hasta el tope hacia adelante y sosténgala. - Montar hoja de sierra (4) hasta el tope. Observar que los dientes de la sierra señalen hacia adelante y se encuentre correctamente en la ranura de la rueda de apoyo (3). - Suelte la (1) palanca de tensión. (Gira automáticamente hasta regresar a su posición de partida. La hoja de sierra ahora está tensada).
Coloque la placa de protección contra arranque de viruta desde adelante y observe los siguientes 2 puntos: • El lado liso de la placa debe indicar hacia arriba. • La ranura debe indicar hacia atrás (en dirección del cable). Si trabaja con una placa de protección fija (ver capítulo accesorios 10.) sitúe la placa de protección contra arranque de viruta en la placa de protección.
- Desconectar dispositivo de soplado de viruta (ver capítulo 7.1). 6.6 Cortar sin aspiración de viruta - Trabajar con cubierta de protección (11) desmontada (para desmontar véase capítulo 6.4).
Punzar Con materiales suaves y delgados se puede punzar con la hoja de sierre en el material sin tener que perforarlo con un taladro. Utilice únicamente hojas de sierra cortas. Sólo con configuración de En el caso de piezas más gruesas debe hacerse primero un hueco en el que se ubica la hoja de sierra. 27
Programa completo de accesorios disponible en www.metabo.com o en el catálogo principal. 10.1 Montar guía circular y paralela Para cortar círculos ( Ø 100 - 360 mm) y para cortes paralelos a un borde (máx. 210 mm). En la página web www.metabo.com puede descargar listas de repuestos.
= Grosor máximo en chapa de acero n0 = Número de carreras en marcha en vacío = Potencia de entrada nominal P1 P2 = Potencia suministrada m Herramienta con clase de protección II ~ Corriente alterna Las especificaciones técnicas aquí indicadas se entienden dentro de determinadas tolerancias (conformes a las normas que rigen actualmente). Valores de emisión Estos valores permiten evaluar las emisiones de la herramienta eléctrica y compararla con otras herramientas eléctricas. Dependiendo de la condición de uso, estado de la herramienta eléctrica o de las herramientas de uso, la carga real puede ser mayor o menor. Considere para la valoración las pausas de trabajo y las fases de trabajo reducido. Determine a partir de los valores estimados las medidas de seguridad para el operador, p. ej. medidas de organización. Valor total de vibraciones (suma de vectores de tres direcciones) determinadas según la norma EN 60745: ah,CM = Valor de emisión de vibraciones (cortar chapa) ah,CW = Valor de emisión de vibraciones (cortar madera) Kh,... = Inseguridad (vibraciones)
