HASZNÁLATI ÚTMUTATÓ Atlas Medium CECOTEC

HU • Ez a kézikönyv egységes kódolást használ, amely az eszköz minden típusára érvényes

1. ALKATRÉSZEK ÉS RÉSZEGYSÉGEK

1. ábra

2. Alumíniumötvözet keret

3. Küllös kerék
4. Gumiabroncsok
5. Tárcsafékek
6. Kivehető 48 V-os 15,6 Ah-s akkumulátor
7. Motor
8. Shimano 11 sebességes váltó
9. Első teleszkópvilla
10. Kormányszár
11. Teleszkópos nyeregcső
12. Hátsó lengéscsillapító

JEGYZET:

A kézikönyvben található grafikák vázlatos ábrázolások, és eltérhetnek a termék képétől.

2. HASZNÁLAT ELŐTT

• Ez az elektromos kerékpár olyan csomagolásban érkezik, amely a szállítás közbeni védelmet szolgálja. Vegye ki az elektromos kerékpárt a dobozából, és távolítson el minden csomagolóanyagot. Az eredeti dobozt és a többi csomagolóanyagot biztonságos helyen tárolhatja, hogy elkerülje a sérüléseket, ha a jövőben szállítania kellene. Ha az eredeti csomagolást meg szeretné semmisíteni, kérjük, gondoskodjon arról, hogy minden elem megfelelően újrahasznosítódjon.
• Kérjük, győződjön meg arról, hogy minden alkatrész és részegység megvan és jó állapotban van. Ha bármelyik hiányzik vagy sérült, kérjük, azonnal vegye fel a kapcsolatot a Cecotec hivatalos műszaki támogatási szolgálatával.

Doboz tartalma

• Elektromos kerékpár
• Töltő
• Eszközök
• Ez a használati útmutató

- Ne távolítsa el a termék sorozatszámát, hogy a berendezés megfelelően nyomon követhető legyen, ha segítségre van szüksége.

3. ÖSSZESZERELÉS

1. lépés

Állítsa a terméket függőlegesen. A doboz függőleges helyzetét a doboz oldalán található, nyilakkal jelölt „keleti oldallal felfelé” jelzés alapján ellenőrizheti. Óvatosan nyissa ki a dobozt egy dobozvágó vagy olló segítségével.

2. lépés

Ez az elektromos kerékpár a karcolások és sérülések elkerülése érdekében csomagolva van. Miután kinyitotta a dobozt, óvatosan vegye ki az alkatrészeket. Ehhez fogja meg az elektromos kerékpárt a kormányszárnál és a felső csönél fogva, és emelje fel függőlegesen. Óvatosan helyezze a földre, a csomagolástól elvéve, függőleges helyzetben.

3. lépés

Az elektromos kerékpár fő teste mellett a doboz kisebb dobozokat is tartalmaz más alkatrészekkel, például töltővel, pedálokkal és szerszámkészlettel. Óvatosan távolítsd el ezeket.

4. lépés

Az első kerék az e-bike-hoz csomagolva érkezik, és egy kábelkötegelővel van a vázhoz rögzítve. A csomagolás védi a hidraulikus féket és a gumiabroncsot az esetleges sérülésektől. Az első kerék vázról való eltávolításához óvatosan vágja el a kábelkötegelőt. Ezután győződjön meg róla, hogy eltávolította a védőcsomagolást a kerékről, mielőtt elkezdené felszerelni az e-bike-ra.

5. lépés

Keresd meg a kerékhez esetleg rögzített kábelkötegelőket. Óvatosan vágd le őket anélkül, hogy károsítanád az elektromos kerékpárt.

6. lépés

Tartsa függőlegesen az elektromos kerékpárt, és távolítsa el az összes csomagolást. Ezután elkezdheti a termék összeszerelését.

Kormányszerelvény. 2. ábra

1. Távolítsa el a jobb oldali kormánymarkolatot a csavar meglazításával
2. Először helyezd be a sebességváltó kart a kormány végébe, majd a fékkart. Ha a helyükön vannak, a kormány bal oldalán, a gyárilag beszerelt váltókarral és fékkarral szemben kell lenniük.
3. Lazítsa meg a tápegység-sapkák négy csavarját a 4 mm-es imbuszkulccsal, és vegye le a sapkákat.

4. Óvatosan helyezd a kormányt a most már nyitott kormányszárra. Győződj meg róla, hogy az összes kábel ki van bojtolva, és az első villa elé van helyezve, hogy ne akadályozzák a mozgást, miután az első kerék fel van szerelve.

5. Igazítsd a kormánynyílásokat a kormányszáron. Ezután helyezd vissza a kupakokat, és húzd meg a csavarokat az óramutató járásával megegyező irányba. Először kézzel óvatosan forgatva győződj meg arról, hogy a csavarok a menetekben vannak-e, majd villáskulccsal húzd meg őket erősen.

Első kerék szerelvény. 3. ábra

1. Helyezze az elektromos kerékpár vázát fejjel lefelé egy stabil felületre. Ez biztosítja, hogy az elektromos kerékpár egyetlen része se sérüljön meg az összeszerelés során. Távolítsa el a maradék csomagolást vagy kábelkötegelőt az első kerékről.
2. Állj a villával szemben, és az óramutató járásával ellentétes irányban lazítva vedd le a keréktengelyt. Ezután óvatosan helyezd be a kereket, a féktárcsát a féknyereg-betétek közé igazítva.

Megjegyzés: Ha a féktárcsa nem illeszkedik, akkor a fékbetétek szétválasztásával meg kell lazítani az első féknyereg belsejét.

1. Miután a féktárcsa be van helyezve, illessze a kerék közepét az első villa végén található házba, majd helyezze be a tengelyt a féktárcsa másik oldaláról.

2. Miután a tengelyt behelyezte, húzza meg kézzel az óramutató járásával megegyező irányba, miközben a gyorskioldó kart nyitott helyzetben tartja. Amikor ellenállást érez, állítsa a rögzítőkart zárt helyzetbe.

MEGJEGYZÉS: Fontos, hogy a tengely ne legyen se túl szoros, se túl laza. A rögzítőkarnak fokozatosan merevednie kell zárás közben, és a maximális merevségét a mozgástartomány vége felé éri el. Ha a kar mozgástartományának felénél túlzott merevséget észlel, lazítsa meg kissé a tengelyt, majd zárja vissza a rögzítőkart, amíg meg nem találja az optimális merevséget.

Pedál szerelvény. 4. ábra

- Ellenőrizd a bal és a jobb pedált jelző jelölést.

- A pedálok összeszereléséhez csavarja a jobb pedált az óramutató járásával megegyező irányba, a bal pedált pedig az óramutató járásával ellentétes irányba.

Világítás és reflektor szerelvény és csengő

- Szereld fel az első lámpát és a hátsó fényvisszaverőt a lámpán található gumi vagy műanyag bilincs segítségével, rögzítve őket a kormányhoz, illetve a nyeregcsőhöz.

MEGJEGYZÉS: Ez a kerékpár teleszkópos nyeregcsővel van felszerelve. Helyezze a fényvisszaverőt a lehető legmagasabbra, közvetlenül a nyereg alá, hogy elkerülje a nyeregcső mozgató mechanizmusának zavarását.

- Szereld fel a csengőt a kormányra úgy, hogy a hüvelykujjaddal könnyen elérhesd, bármelyik oldalon is szeretnéd.

- Szerelje fel a narancssárga oldalsó fényvisszaverőket a kerékküllőkre a fényvisszaverők bepattintható nyílásai segítségével.

Nyeregállítás

• Győződjön meg róla, hogy a nyeregcső teljesen ki van húzva a kormány bal oldalán található működtető kar segítségével.
• Az előre beállított nyeregmagasságnak a csípő magasságával kell megegyeznie. A helyes pozíció az, ahol a csípő nincs oldalra dölve, amikor a pedál a legalacsonyabb ponton van, és a láb teljesen a pedálon van és rögzítve. Miután az előre beállított érték elkészült, a rögzítőkarral véglegesítsd a nyeregmagasságot. Ügyelj arra, hogy amikor a nyereg a helyén van, a térded ne legyen teljesen kinyújtva vagy túlzottan behajlítva, amikor a pedál a legalacsonyabb ponton van.
• Állítsa be megfelelően a nyereg helyzetét a maximális hatékonyság és kényelem érdekében edzés közben. A nyereg akkor van megfelelő helyzetben, ha a kerékpáros egyik térde enyhén behajlítva van, amikor az egyik pedál 90 fokos szögben áll a talajjal.
• A nyereg maximális magasságának jelzésére függőleges vonalak és a MIN szó jelzik.

Akkumulátor szerelvény. 5. ábra

1. Az elektromos kerékpár kivehető akkumulátorral rendelkezik. Óvatosan vedd ki a dobozból. Helyezd a kerékpár alsó középső csövének kijelölt helyére. Csúsztasd be alulról, amíg a helyére nem kattan, majd nyomd be a tetejét, amíg a rögzítő mechanizmus kattanását nem hallod.
2. Miután a helyére került, illessze be a kulcsot a kerékpár bal oldalán található lyukba. Fordítsa el a kulcsot az óramutató járásával megegyező irányba az akkumulátor rögzítéséhez.

Az akkumulátor töltése

Kizárólag az eredeti, mellékelt töltőt használd. A töltés megkezdéséhez helyezd a töltőt az akkumulátor alján található csatlakozóba vagy a kerékpár oldalán található töltőportba, majd dugd be egy áramforrásba. Az akkumulátor 4-6 óra alatt teljesen feltöltődik.

4. MÜKÖDÉS

Az elektromos kerékpár elektromos rásegítést kezd nyújtani, amint elkezdesz tekerni a pedálokat.

KIJELZŐ

Kijelzőfelület és működés

1. ábra

2. Bekapcsológomb

3. Beállító gomb +/-

Kormányon lévő vezérlés működtetése

1. ábra

2. Felső beállító gomb ∧

3. Megerősítő és többfunkciós gomb M
4. Alsó beállító gomb v

A gombok használata

Impulzus típus	Leírás
Rövid megnyomás	Nyomja meg a gombot, majd gyorsan engedje el; amikor elengedi, a funkció aktiválódik.
Hosszú megnyomás	Nyomja meg és tartsa lenyomva a gombot; amikor a várakozási idő meghaladja a beállított időt (általában 2 másodperc), a funkció aktiválódik.
Kombinált rövid megnyomás	A funkció működése magában foglalja az egyik gomb rövid megnyomását, majd a másik gomb lenyomva tartását. A második gomb beállított ideig (általában 1 másodpercen belül) történő lenyomása után engedje el mindkét gombot a funkció aktiválásához.
Kombinált hosszú megnyomás	Ez két gomb egyidejű lenyomását és nyomva tartását jelenti. Ha a gombokat a beállított hosszú lenyomási időtartamnál (általában 1 másodperc) hosszabb ideig tartják lenyomva, a megfelelő funkció aktiválódik.

Kijelző be-/kikapcsolása

• A képernyő be- vagy kikapcsolásához tartsa lenyomva a bekapcsológombot.
• Amikor a képernyő be van kapcsolva, 3 másodpercig egy logó jelenik meg.
• A kommunikációs kapcsolat létrehozása után a képernyőn mindig a fő felület jelenik meg.

Információs képernyők

Fő interfész

Alapértelmezés szerint bekapcsolt kijelző esetén aktiválódik, és olyan standard információkat jelenít meg, mint az idő, a sebesség, a megtett távolság, az akkumulátor töltöttségi szintje és az elektromos rásegítés szintje. Minden információ valós időben frissül.

A 8. ábra az elektromos kerékpár kijelzőjének alapvető funkciófelületét mutatja.

1. ábra

2. Első lámpa bekapcsolva (csak beépített lámpával rendelkező modellek)

3. Óra
4. Valós idejű sebesség
5. Utazási távolság
6. Akkumulátor információk
7. Jelenléti szint

l. interfész

Főként a sebességinformációkat jeleníti meg, beleértve a megtett kilométert, az átlagsebességet, a maximális sebességet és a teljes futásteljesítményt, ahol a megtett kilométer (TRIP) megegyezik a fő felületen láthatóval.

9. ábra

1. Futott kilométer
2. Átlagsebesség
3. Maximális sebesség
4. Teljes kilométer

sebességkijelző egy háromjegyű szám egy tizedesjegyre kerekítve, maximális értéke 99,9 KM/H.

A kilométeróra-futásteljesítmény A megtett távolságot általában egy 4 jegyű számként, egy tizedesjegyet is beleértve jelenítik meg; ha meghaladja a 999,9 km-t, a tizedesvessző eltűnik, és egy sima 4 jegyű szám jelenik meg, amelynek maximális értéke 9999 km. Ha a maximális érték túllépi a megtett távolságot, a kijelzett szám a tényleges kilométer 10000-es modulo értéke.

A teljes kilométeróra állása egy 6 jegyű számként jelenik meg, egy tizedesjegyig. Ha meghaladja a 99 999,9 km-t, a tizedesvessző eltűnik, és a szám 6 jegyű számként jelenik meg, amelynek maximális értéke 999 999 km. Ha a maximális érték túllépésre kerül, a megjelenített szám a tényleges kilométeróra állása szorozva 10 000-rel.

II. interfész

- Elsősorban az akkumulátorral kapcsolatos információkat jelenít meg, beleértve az akkumulátor feszültségét, a kapacitás százalékos arányát, a teljes töltési ciklusokat és a fennmaradó hatótávolságot.

10. ábra

1. Akkumulátor feszültsége
2. Teljes töltési ciklusok
3. Rengo marad

4. Kapacitás százalékos aránya

5. A teljes töltési ciklusok számát az akkumulátorkezelő rendszer (BMS) biztosítja; ha a BMS nem adja meg ezt az információt, akkor ---- jelenik meg.

6. A fennmaradó hatótávolságot a vezérlő az akkumulátor BMS kapacitása alapján számítja ki. Ha a vezérlő nem ad meg fennmaradó hatótávolságot, akkor ---- jelenik meg.

III. interfész

• Elsősorban a különböző rásegítési módok használati idejének statisztikáit jeleníti meg menet közben. 11. ábra
• A statisztikai adatokat a képernyő a tényleges vezetési körülmények alapján számítja ki, és százalékos formában jeleníti meg.
• A segítségnyújtási módok használati idejének statisztikái adattisztítási művelettel nullázhatók.

IV. interfész

Elsősorban a teljesítménystatisztikákat jeleníti meg, beleértve az átlagos motorteljesítményt és a csúcsteljesítményt.

12. ábra

1. Átlagos motorteljesítmény
2. Maximális motorteljesítmény

V. interfész

Elsősorban a motoros teljesítménystatisztikáit és a motor teljesítményarányát jeleníti meg, amihez vezérlő támogatás szükséges.

13. ábra

1. Kerékpáros erő
2. Motor teljesítményaránya

Hibakód felület

Ez a felület automatikusan aktiválódik, amikor a kijelző hibát kap a vezérlőtól, és egy részletes hibakódot jelenít meg, amely az elektromos rendszer problémáit jelzi. Ez a kód numerikusan jelenik meg abban a részben, ahol a sebesség látható. 14. ábra

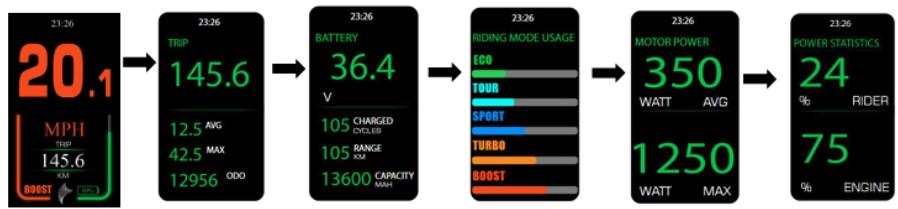

Interfészváltozások

tartsa lenyomva a kijelzön található +/- beállító gombot, vagy röviden nyomja meg a kormányvezérlő középső „M” gombját.

Megjegyzés: Ha a rendszer nem támogatja a BMS kommunikációt, a kijelző nem tud pontos TARTOMÁNY információt lekérni, és a TARTOMÁNY értéke „----” formában jelenik meg.

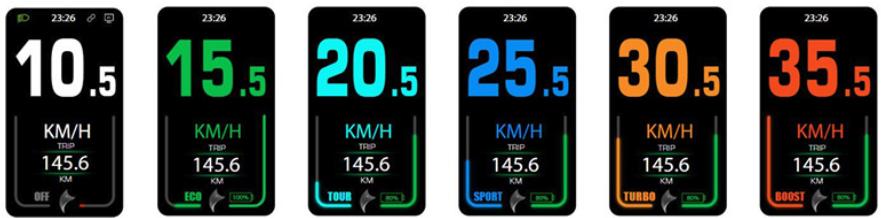

A részvételi szint változása

Röviden nyomja meg a kijelzőn található +/- beállító gombot, vagy a kormányon található v / ∧ gombokat a rásegítés szintjének és a bal oldali sávon látható rásegítés mértékének módosításához.

kijelzőn található +/- szint gomb használatával a szintek ciklusonként emelkednek. A BOOST szint (maximális szint) elérése után a gomb folyamatos lenyomásával a készülék visszatér az OFF szintre, ezzel befejezve a ciklust.

A kormányon található vezérlőgombok segítségével növelheti vagy csökkentheti a szintet a ciklus befejezése nélkül.

A következő támogatási szintek között válthat:

KI > ECO > TOUR > SPORT > TURBÓ > BOOST

Fényvezérlő funkció (Csak beépített világítással rendelkező modellek)

A beépített világítás bekapcsolásához tartsa lenyomva a kormányon található ∧ gombot. A kijelző bal felső sarkában megjelenik a bekapcsolt világítás ikonja, amely jelzi, hogy a világítás be van kapcsolva, és a képernyő fényereje csökken.

A lámpa kikapcsolásához nyomja meg és tartsa lenyomva a gombot ismét.

Akkumulátorjelző és rásegítés

Ha az akkumulátor töltöttségi szintje 5% alá esik, vagy a feszültség túl alacsony, a képernyőn

figyelmeztetés jelenik meg, és az akkumulátor körvonala lassan villog. Ebben az esetben a rendszert ki kell kapcsolni, majd újra be kell kapcsolni. A figyelmeztetés eltűnik, amikor a feszültség megfelelő, és a töltöttség meghaladja az 5%-ot.

Az alábbi táblázat az akkumulátor töltöttségi szintjét és a hozzá tartozó ikonokat mutatja:

A terhelés százalékos aránya	Akkumulátorjelző	Leírás
100%-tól 11%-ig		Az akkumulátor kapacitása százalékban jelenik meg. A sáv az akkumulátor használatával csökken.
10% vagy kevesebb		Alacsony akkumulátortöltöttség: Piros ikon.
5% vagy kevesebb		Kritikus terhelés: Piros ikon és villogó akkumulátor szimbólum.

Utazási adatok törlése

Az adattörlés olyan információk törlésére szolgál, mint például a részösszegű kilométeróra-állás (TRIP), az átlagesbesség és a maximális sebesség, amelyet az I interfész rögzített.

1. kijelző bekapcsolása után lépjen az I. interfészre, és egyszerre nyomja meg és tartsa lenyomva a kijelző bekapcsológombját és a kormányon található "M" gombot.

2. A v / ∧ gombokkal válasszon ki egy lehetőséget a felugró párbeszédpanelen, majd erősítse meg az „M” gomb megnyomásával.

3. Ha 30 másodpercen belül nem hajt végre semmilyen műveletet, vagy ha lenyomva tartja a +/- gombot, a készülék kilép az adattörlési módból.

4. Az adatok törlése után a napi kilométer-számláló, az átlagebesség és a maximális sebesség nullázódik. A kilométer-számláló (ODO) nem törölhető a kijelzőről, és visszaállításához speciális karbantartási eszközök szükségesek.

Beállítások menü

A képernyő paraméter-konfigurációs funkciókat és megjelenítési beállításokat kínál.

kijelző bekapcsolását követő 10 másodpercen belül egyszerre nyomja meg és tartsa lenyomva a kijelző bekapcsológombját és a kormányon található „M” gombot a beállítások menü eléréséhez.

A v / ∧ gombokkal navigálhat a menübeállítások között. A kiválasztott beállítás megadásához nyomja meg a kormányon található „M” gombot. Miután elvégezte a kívánt beállításokat a v / ∧ gombokkal, nyomja meg ismét az „M” gombot a megerősítéshez és a menübe való visszatéréshez.

A KILÉPÉS opció megnyomásával kilépünk a beállítások menüből, és visszatérünk a fő felületre.

Ebben a menüben módosíthatja a mértékegységeket, az időt, a kijelző fényerejét, az automatikus kikapcsolási időt, beállíthatja a feloldó PIN-kódot, a karbantartási riasztásokat, megtekintheti az akkumulátor és a vezérlő adatait, valamint visszaállíthatja az összes paramétert.

MEGJEGYZÉS: A „ Speciális" beállítás A „ beállításokat " csak a Cecotec műszaki személyzete használhatja jelszóval.

Beállítás	Felület	Paraméter	Paraméter értéke	Megfigyelések
Egységkonfigu-ráció		Egység	Km/hMPH	Alapértelmezett érték : Km/h
Óra beállításai		Idő	A gyári beállítás az aktuális időt írja ki.	Módosítható.
Világítási beállítások		Villám	1. szint, 60%-os megvilágítás2. szint, 80%-os megvilágítás3. szint, 100%-os megvilágítás	Alapértelmezett érték: 3
Automatikus kikapcsolási idő		Automatikus kikapcsolás	Érték: KI,5-30 perc	Alapértelmezett érték: 5 perc.Az „OFF" azt jelzi, hogy nincs automatikus kikapcsolás.
Jelszó beállítása indításkor		Jelszó	Érték: KI és BE;Amikor a paraméter értéke „BE" (ON), a felhasználó beállíthat egy 4 számjegyű jelszót.	Alapértelmezett beállítás: KI.
Karbantartási emlékeztető beállításai		Karbantar-tás	Fix érték	Alapértelmezett érték: 5000 km
Gyári beállítások visszaállítása		Visszaállítás	Gyári adatok visszaállítása.	Minden paraméter visszaáll a gyári beállításokra.

Hibainformációk

A kijelző figyelmeztethet a kerékpárral kapcsolatos problémákra. Hiba esetén egy hibakód villog. A kód megjelenítése közben is a gombok továbbra is normálisan működnek. Ha 5 másodpercig nem nyom meg egyetlen gombot sem, a kijelző visszatér a hibakód megjelenítéséhez.

Ez mutatja, hogyan néz ki a hibakód felülete:

Hibakódok

Hibakód	Jelentés	Javasolt művelet
04	A gázpedál nem tér vissza nullára (magas marad)	Ellenőrizd, hogy a gázpedál visszatért-e
05	Gyorsító meghibásodása	Ellenőrizze a gázpedált
07	Túlfeszültség-védelem	Ellenőrizze az akkumulátor feszültségét
08	Motor Hall jelkábel hiba	Ellenőrizze a motort
09	Motorfázis kábelhiba	Ellenőrizze a motort
11	Motorhőmérséklet-érzékelő meghibásodása	Ellenőrizze a vezetőt
12	Áramérzékelő meghibásodása	Ellenőrizze a vezetőt
13	Akkumulátor hőmérsékleti hiba	Ellenőrizze az akkumulátort
14	A vezérlő hőmérséklete túl magas, elérte a védelmi pontot	Ellenőrizze a motort
21	Sebességérzékelő meghibásodása	Ellenőrizze a sebességérzékelő beszerelési helyzetét
22	BMS kommunikációs hiba	Cserélje ki az akkumulátort
30	Kommunikációs hiba	Ellenőrizd a vezérlőhöz vezető csatlakozót

Ajánlások a sebességváltáshoz

Az elektromos kerékpár hatótávolságának növelése érdekében javasoljuk, hogy a sebességnek megfelelően váltson fokozatot. Alacsony sebességgel történő induláshoz és haladáshoz az alacsonyabb fokozat a legjobb. Nagyobb sebességnél a magasabb fokozat előnyösebb. Váltás közben a pedálok felengedésével simább rásegítést és nagyobb hatótávolságot érhet el.

5. WI -FI KAPCSOLAT ÉS MOBILALKALMAZÁS

A következő QR-kód beolvasásával letöltheti az alkalmazást, hozzáférhet a kézikönyvhöz, útmutatókhoz és a technikai támogatáshoz.

Töltsd le az Ananda Ride alkalmazást a Google Playról vagy az App Store-ból.

- Ezután nyisd meg az Ananda Ride alkalmazást, és regisztráld a

fiókodat e-mail címmel és jelszóval. Meg kell erősítened az e-mail címedet.

• Aktiválja a Bluetooth-t a mobileszközén. Kapcsolja be a kerékpár kijelzőjét a bekapcsológomb néhány másodpercig tartó lenyomva tartásával. A Bluetooth-kapcsolat jelzőfénye automatikusan kéken villogni kezd, jelezve, hogy a kijelző párosítási módba lépett. Megjegyzés: Ne felejtse el a kerékpár közelében maradni a kapcsolat biztosítása érdekében, és győződjön meg arról, hogy a kerékpár Bluetooth-a aktív és villog.
• Térj vissza az Ananda Ride alkalmazásba, és koppints az „eBike hozzáadása " gombra a párosítás megkezdéséhez. Látni fogod, hogy a készülék észlelve lett. A sikeres párosítás után a Bluetooth jelzőfény kéken marad, és elkezdheted élvezni az elérhető funkciókat. Megjegyzés: Ha 30 másodpercen belül nem jön létre a kapcsolat, a jelzőfény háromszor pirosan felvillan, mielőtt kikapcsol, jelezve, hogy a párosítási kísérlet sikertelen volt.

Felhívjuk figyelmét, hogy a teljes alkalmazásútmutató nem szerepelhet ebben a kézikönyvben, mivel ez egy ingyenes, harmadik féltől származó alkalmazás, amelyet folyamatosan frissítünk. További információkért tekintse meg az alkalmazáson belül, a Google Play Áruházban vagy az App Store-ban elérhető utasításokat.

6. TISZTÍTÁS ÉS KARBANTARTÁS

• Javasoljuk, hogy nedves pamutkendőt vagy szivacsot használjon tömlő vagy vízsugár helyett.
• Javasoljuk, hogy minden használat után tisztítsa meg az elektromos kerékpárt. Azonban hetente is lemoshatja. Ez segít meghosszabbítani az elektromos kerékpár élettartamát.
• Használj kifejezetten kerékpárápolásra tervezett szappanokat és termékeket; ezek nem károsítják a műanyagokat vagy a tömítéseket. Ezeket szaküzletekben találod. Használhatsz szappanos oldatot vagy folyékony mosószert is. Ne használj erős termékeket vagy zsíroldókat.
• Az elektromos kerékpárt pamut- vagy mikroszálas kendővel szárazon tisztíthatod a korrózió megelőzése érdekében.
• Az elemtartót úgy tervezték, hogy a víz gyorsan lefolyhasson, és az érintkezők könnyen száradjanak. Ehhez a tartó és a csatlakozó környékét tisztán kell tartani. Az érintkezők bevonattal vannak ellátva, hogy megvédjék a felületet a korróziótól és a kopástól.

Karbantartás

A defektek elkerülése érdekében tartsa legalább 2,5 bar nyomáson a gumiabroncsokat. Ha bármilyen rendellenességet észlel, vidd el az elektromos kerékpárt szerelőhöz.

Lánckarbantartás

- Rendszeresen kenje a láncot, hogy elkerülje a zavaró lánczajt és az egyéb váltási problémákat. Kenje meg a láncot 100-200 km-enként, vagy amikor száraznak vagy

piszkosnak tűnik. Használjon kifejezetten kerékpárláncokhoz tervezett kenőanyagot, lehetőleg viasz- vagy teflon alapút. A kenőanyagot a lánc belsejébe vigye fel, miközben hátrafelé teker. A legjobb eredmény érdekében ne felejtse el megtisztítani a láncot a kenőanyag felvitele előtt.

• A lánc kenésekor ügyeljen arra, hogy ne kerüljön kenőanyag a féktárcsákra, és ne érjen hozzá a lánckerékhez. Fújja a kenőanyagot oda, ahol a lánc simán csúszik, és a felesleget törölje le egy ronggyal. Kizárólag lánckenőanyagot használjon.
• A megfelelő kerékpárlánc-feszesség olyan, amelynél a láncot enyhén, függőlegesen, körülbelül 1 és 3 cm között lehet mozgatni anélkül, hogy túl laza vagy túl feszes lenne.

Javasoljuk, hogy 6 havonta szervizeltesse és karbantartsa járművét egy szervizben.

Karbantartási ellenőrzés

HAVI
Rendsze-res tisztítás	Alváz	Alacsony nyomású vízsugárral vagy nedves ruhával tisztít-sa meg, majd szárítsa meg. Ügyeljen arra, hogy az elektro-mos alkatrészek nedvesedjenek meg tisztításakor.
	Terjedés	Használj kerékpár hajtáslánc zsíroldót a láncon, a lendke-réken és a fogaskerekeken az alapos tisztításhoz. Elenged-hetetlen, hogy eltávolítsd a hajtásláncon felhalmozódott szennyeződéseket és port. A lánc kenése előtt mindig tisztítsd meg a hajtásláncot.
	Lánc	Alacsony nyomású vízsugárral vagy nedves ruhával tisztít-sa meg, majd szárítsa meg. Ügyeljen arra, hogy az elektro-mos alkatrészek nedvesedjenek meg tisztításakor.
	Kerekek	Ellenőrizd a küllőket.
	Kerekek	Ellenőrizze a gumiabroncsok nyomását hetente, és tartsa azt a gumiabroncson feltüntetett határértékeken belül.
	Csavarok	Ha a csavarokban és csavaranyákban bármilyen lazulást észlel, azonnal húzza meg azokat.
6 HAVONTA (HITELESÍTETT MÜHELYNÉL)
Alapos tisztítás	Fékek	Tisztítsd meg a fékeket és a fékbetéteket a nyikorgás elkerülése érdekében.Ha elhasználódtak, cserélje ki őket újakra.A megfelelő működés érdekében 6 havonta cserélje ki a fékbowdeneket.
	Kerekek	Ellenőrizze, hogy a gumiabroncsok futófelülete nem kopo-tt-e. Cserélje ki a gumiabroncsokat, ha szükséges.
	Lánc	Ellenőrizze a lánc kopását a lánckopásjelző segítségével.
	Ökölök	Cserélje ki a markolatokat, ha elkoptak.
	Sebességváltó	A jobb teljesítmény érdekében 6 havonta cserélje ki a sebességváltó bowdeneket.
	Első agy	Tisztítsa meg és zsírozza újra a csapágyat az agy belsejé-ben.
MINDEN ÉVENTE (ENNEK HIVATALOS MÜHELYÉBEN)
Teljes körű értékelés	Minden alka-trész	Teljesen szétszerelje az elektromos kerékpárt. Összeszere-lés után tisztítsa meg és zsírozza újra az összes menetesalkatrészt.Vizsgálja meg a vázat, a felfüggesztést és az összesalkatrészt, szükség szerint javítsa meg vagy cserélje ki azalkatrészeket.Zsírtalanítsa a sebességváltót és cserélje ki a láncot.

7. ELEKTROMOS ÉS ELEKTRONIKUS BERENDEZÉSEK ÚJRAHASZNOSÍTÁSA

Ez a szimbólum azt jelzi, hogy a vonatkozó előírásoknak megfelelően a terméket és/vagy az akkumulátort a háztartási hulladéktól elkülönítve kell ártalmatlanítani. Amikor a termék eléri hasznos élettartama végét, el kell távolítani az akkumulátorokat, és el kell vinni azokat a helyi hatóságok által kijelölt gyűjtőhelyre.

Az elektromos és elektronikus berendezések és/vagy a hozzájuk tartozó elemek ártalmatlanításának legmegfelelőbb módjával kapcsolatos részletes információkért a fogyasztónak a helyi hatóságokhoz kell fordulnia.

A fenti irányelvek betartása segít megvédeni a környezetet.

A nemzeti csomagolás-újrahasznosítási rendszerekről és azok jelöléséről weboldalunkon talál információkat.

8. INFORMÁCIÓK A CSATLAKOZTATOTT TERMÉKEK ÁLTAL AZ (EU) 2023/2854 RENDELETTEL ("ADATRENDELET") ÖSSZHANGBAN TÁROLT ADATOKRÓL

A Cecotec összekapcsolt termékei és kapcsolódó szolgáltatásai olyan termékek, amelyek használatuk során különféle adatokat és információkat generálnak. Az adatvédelmi rendelettel összhangban ez a dokumentum tájékoztatást nyújt a Cecotecnek a keletkezett adatokkal kapcsolatos jogairól és az adatokhoz való hozzáférés módjáról.

Ez a jog lehetővé teszi az adatok bármilyen jogszerű célra történő felhasználását, beleértve, de nem kizárólagosan, a termék és/vagy szolgáltatás optimalizálását, illetve harmadik felekkel kötött értékesítés utáni szolgáltatások igénybevételét.

Felhasználóként az Adatvédelmi Rendeletben meghatározott kereteken belül gyakorolhatja hozzáférési jogát a [e-mail] e-mail címen. A létrehozott adatok védelme – valamint a csalás vagy személyazonosság-lopás megelőzése – érdekében a CECOTEC további információkat kérhet felhasználói státuszának ellenőrzéséhez.

Az adatokat egy meghatározott ideig tároljuk.

9. SZERZÖI JOG

A jelen kézikönyvben található szövegekhez fűződő szellemi tulajdonjogok a CECOTEC INNOVACIONES, SL tulajdonát képezik. Minden jog fenntartva. A kiadvány tartalma a CECOTEC INNOVACIONES, SL előzetes írásbeli engedélye nélkül tilos egészben vagy részben reprodukálni, adatrögzítő rendszerben tárolni, továbbítani vagy terjeszteni semmilyen módon (elektronikus, mechanikus, fénymásolás, rögzítés vagy hasonló).
