BEDIENUNGSANLEITUNG Atlas Medium CECOTEC

DE • Die Codierung in dieser Bedienungsanleitung ist allgemein und gilt für alle Codevarianten des Geräts.

1. Rahmen aus Aluminiumlegierung
2. Speichenfelge
3. Bereifung
4. Scheibenbremsen
5. Herausnehmbarer 48V 15,6 Ah Akku
6. Motor
7. Shimano 11-Gang-Kettenschaltung
8. Vordere Federgabel
9. Lenkervorbau
10. Teleskopsattelstütze
11. Hintere Stoßdämpfer

HINWEIS:

Die Grafiken in dieser Bedienungsanleitung sind schematische Darstellungen und entsprechen möglicherweise nicht genau dem Produkt.

2. VOR DEM GEBRAUCH

• Dieses Elektrofahrrad ist so verpackt, dass es beim Transport geschützt ist. Nehmen Sie das Elektrofahrrad aus dem Karton und entfernen Sie das gesamte Verpackungsmaterial. Sie können den Originalkarton und andere Verpackungen an einem sicheren Ort aufbewahren, um eine Beschädigung der Verpackung zu vermeiden, falls Sie sie später einmal transportieren müssen. Wenn Sie die Originalverpackung entsorgen möchten, vergewissern Sie sich, dass Sie alle Teile korrekt recyceln.
• Prüfen Sie, ob die Lieferung vollständig und in gutem Zustand ist. Wenn die Lieferung fehlt oder nicht in gutem Zustand sind, kontaktieren Sie den offiziellen technischen Kundendienst von Cecotec.

Verpackungsinhalt

• Elektrofahrrad
• Ladegerät
• Werkzeuge
• Diese Bedienungsanleitung

- Entfernen Sie die Seriennummer des Produkts nicht, um im Falle einer Serviceanfrage die korrekte Rückverfolgbarkeit Ihres Geräts sicherzustellen.

3. INSTALLATION

Schritt 1

Stellen Sie das Produkt in eine aufrechte Position. Sie können die vertikale Position des Kartons erkennen, indem Sie das Zeichen „Diese Seite nach oben“ an der Seite des Kartons mit den Richtungspfeilen überprüfen. Öffnen Sie den Karton vorsichtig mit Hilfe eines Kartonschneiders oder einer Schere.

Schritt 2

Dieses Elektrofahrrad ist so verpackt, dass Kratzer und Schäden vermieden werden. Nach dem Öffnen des Kartons nehmen Sie die Teile vorsichtig heraus. Halten Sie dazu das Elektrofahrrad am Vorbau und Oberrohr fest und heben Sie es senkrecht an. Legen Sie es vorsichtig auf den Boden, weg von der Verpackung und in aufrechter Position

Schritt 3

Neben dem Hauptteil des Elektrofahrrads enthält der Karton kleinere Boxen mit anderen Komponenten wie dem Ladegerät, den Pedalen und dem Werkzeugsatz. Entfernen Sie sie vorsichtig.

Schritt 4

Das Vorderrad ist im Lieferumfang des Elektrofahrrads enthalten und wird mit Hilfe eines Kabelbinders am Rahmen befestigt. Die Verpackung schützt die hydraulische Bremse und die Reifen vor möglichen Schäden. Um das Vorderrad vom Rahmen zu entfernen, schneiden Sie den Befestigungskabelbinder vorsichtig durch. Achten Sie darauf, die Schutzverpackung des Laufrads zu entfernen, bevor Sie es am Elektrofahrrad montieren.

Schritt 5

Achten Sie auf eventuell noch am Rad befindliche Spurkränze. Schneiden Sie sie vorsichtig ab, ohne das Elektrofahrrad zu beschädigen.

Schritt 6

Halten Sie das Elektrofahrrad in aufrechter Position und entfernen Sie alle Verpackungsmaterialien. Dann können Sie mit dem Zusammenbau des Produkts beginnen.

1. Entfernen Sie den rechten Lenkergriff, indem Sie dessen Schraube lösen.
2. Schieben Sie zuerst den Schalthebel und anschließend den Bremshebel über das Lenkerende. Nach der Montage müssen sie spiegelbildlich zu den bereits werkseitig auf der linken Lenkerseite montierten Schalt- und Bremshebeln positioniert sein.
3. Lösen Sie die vier Schrauben der Vorbau-Klemmkappen mit dem 4mmInbusschlüssel und entfernen Sie die Klemmkappen.
4. Setzen Sie den Lenker vorsichtig in den nun geöffneten Vorbau ein. Stellen Sie sicher, dass

alle Kabel entwirrt und vor der Vorderradgabel positioniert sind, um die Bewegung nach der Montage des Vorderrads nicht zu behindern.

1. Richten Sie die Nuten am Lenker am Vorbau aus. Bringen Sie anschließend die Vorbauklemmplatte wieder an und ziehen Sie die Schrauben im Uhrzeigersinn fest. Stellen Sie zunächst sicher, dass die Schrauben sauber in das Gewinde greifen, indem Sie sie von Hand vorsichtig eindrehen. Ziehen Sie die Schrauben anschließend mit dem Schlüssel fest.

Befestigung der Vorderräder. Abb. 3

1. Stellen Sie den Elektrofahrradrahmen kopfüber auf eine stabile Unterlage. So wird sichergestellt, dass bei der Montage keine Teile des Elektrofahrrads beschädigt werden. Entfernen Sie alle Verpackungen oder Kabelbinder, die am Vorderrad verbleiben könnten.
2. Stellen Sie sich vor die Gabel und entfernen Sie die darin eingebaute Radachse, indem Sie sie gegen den Uhrzeigersinn lösen. Führen Sie anschließend das Rad vorsichtig ein, sodass die Bremsscheibe zwischen den Bremsbelägen des Bremssattels sitzt.

Hinweis: Wenn die Bremsscheibe nicht passt, müssen Sie die Bremsbeläge im vorderen Bremssattel auseinanderdrücken.

1. Sobald die Bremsscheibe positioniert ist, setzen Sie die Radnabe in die Ausfallenden der Vorderradgabel ein. Führen Sie anschließend die Achse von der der Bremsscheibe gegenüberliegenden Seite ein.
2. Ziehen Sie die eingesetzte Achse von Hand im Uhrzeigersinn fest und halten Sie dabei den Schnellspannhebel geöffnet. Wenn Sie einen gewissen Widerstand spüren, schließen Sie den Spannhebel.

HINWEIS: Es ist wichtig, dass die Achse weder zu fest noch zu locker angezogen ist. Der Spannhebel sollte beim Schließen zunehmend schwergängiger werden und den Punkt der maximalen Festigkeit gegen Ende seines Hebelwegs erreichen. Wenn Sie beim Schließen des Hebels auf halbem Weg einen übermäßigen Widerstand spüren, lockern Sie die Achse leicht und schließen Sie den Spannhebel erneut, bis die optimale Festigkeit erreicht ist.

Montage der Pedale. Abb. 4

• Überprüfen Sie die Kennzeichnung des linken und des rechten Pedals.
• Zur Montage der Pedale muss das rechte Pedal im Uhrzeigersinn und das linke Pedal gegen den Uhrzeigersinn eingeschraubt werden.

Montage von Licht, Reflektoren und Klingel

- Montieren Sie das Vorderlicht und den Heckreflektor mithilfe der zugehörigen Gummi- oder Kunststoffhalterung am Lenker bzw. an der Sattelstütze.

HINWEIS: Dieses E-Bike ist mit einer Teleskopsattelstütze ausgestattet. Positionieren Sie den Reflektor so hoch wie möglich direkt unter dem Sattel, um den Bewegungsmechanismus der Sattelstütze nicht zu beeinträchtigen.

• Montieren Sie die Klingel auf der von Ihnen gewünschten Seite des Lenkers, sodass sie mit dem Daumen leicht erreichbar ist.
• Montieren Sie die orangefarbenen Seitenreflektoren an den Speichen, indem Sie die Einrastschlitze des Reflektors verwenden.

Einstellung des Sattels

• Stellen Sie sicher, dass die Sattelstütze vollständig ausgefahren ist, indem Sie den Bedienhebel auf der linken Lenkerseite betätigen.
• Bei der Voreinstellung der Sattelhöhe sollte sich der Sattel auf Höhe Ihrer Hüfte befinden. Bitte beachten Sie, dass die korrekte Position eine ist, bei der Ihre Hüfte nicht zur Seite geneigt ist, wenn sich das Pedal in der untersten Position befindet und Ihr Fuß vollständig in das Pedal eingreift. Nachdem die Voreinstellung vorgenommen wurde, stellen Sie die Sattelhöhe abschließend mit dem Klemmhebel ein. Beachten Sie, dass Ihr Knie weder vollständig gestreckt noch stark gebeugt sein sollte, wenn Sie auf dem E-Bike sitzen und sich das Pedal in der untersten Position befindet.
• Stellen Sie den Sattel richtig ein, um maximale Effizienz und Komfort während des Trainings zu gewährleisten. Der Sattel befindet sich in der richtigen Position, wenn der Fahrer ein leicht gebeugtes Knie hat und eines der Pedale in einem 90-Grad-Winkel zum Boden steht.
• Die maximale Höhe, in der der Sattel verstellt werden kann, wird durch senkrechte Striche hinter dem Wort MIN angezeigt.

Einbau der Batterie. Abb. 5

1. Das Elektrofahrrad ist mit einem herausnehmbaren Akku ausgestattet. Nehmen Sie es vorsichtig aus der Schachtel. Setzen Sie sie in die dafürvorgesehene Halterung am Unterrohr des E-Bikes ein. Schieben Sie sie zuerst mit dem unteren Teil hinein, bis sie einrastet, und drücken Sie dann den oberen Teil hinein, bis Sie den Verriegelungsmechanismus einrasten hören.
2. Sobald sie eingesetzt ist, führen Sie den Schlüssel in die Öffnung auf der linken Seite des E-Bikes ein. Drehen Sie den Schlüssel im Uhrzeigersinn, um die Batterie in ihrer Position zu verriegeln.

Aufladen des Akkus

Verwenden Sie nur das mitgelieferte Original-Ladegerät. Um den Ladevorgang zu starten, stecken Sie das Ladegerät in den Anschluss an der Unterseite des Akkus oder in die Ladebuchse an der Seite des Fahrrads und schließen Sie es anschließend an eine Stromquelle an. Der Akku wird in 4-6 Stunden vollständig aufgeladen.

4. BEDIENUNG

Anschließend leuchten die fünf unteren LEDs nacheinander in einem Lauflichtmuster für zwei Zyklen auf.

DISPLAY

Schnittstelle und Bedienung des Displays

Abbildung 6

1. Ein/Aus-Symbol
2. Einstelltaste +/-

Bedienung der Lenkerbedieneinheit

Abbildung 7

1. Oberer Einstellknopf ∧
2. Bestätigungs- und Multifunktionstaste (M)
3. Unterer Einstellknopf v

Verwendung der Tasten

Betätigungsart	Beschreibung
Kurzer Tastendruck	Drücken Sie die Taste und lassen Sie sie zügig wieder los. Beim Loslassen wird die Funktion aktiviert.
Langer Tastendruck	Drücken und halten Sie die Taste. Sobald die Wartezeit die eingestellte Dauer überschreitet (in der Regel 2 Sekunden), wird die Funktion aktiviert.
Kombinierter kurzer Tastendruck	Drücken Sie eine Taste kurz und halten Sie sie anschließend gedrückt; drücken Sie währenddessen eine weitere Taste. Lassen Sie beide Tasten los, nachdem die zweite Taste für die festgelegte Zeit (in der Regel innerhalb von 1 Sekunde) gedrückt wurde, um die Funktion zu aktivieren.
Kombinierter langer Tastendruck	Dies bedeutet, zwei Tasten gleichzeitig zu drücken und gedrückt zu halten. Wenn die Tasten länger als die konfigurierte Dauer für den langen Tastendruck (in der Regel 1 Sekunde) gedrückt gehalten werden, wird die entsprechende Funktion aktiviert.

Ein-/Ausschalten des Displays

• Zum Ein- oder Ausschalten des Displays halten Sie die Ein-/AusTaste gedrückt.
• Beim Einschalten des Displays wird 3 Sekunden lang ein Logo angezeigt.
• Nach Herstellung der Kommunikationsverbindung zeigt das Display stets die Hauptoberfläche an.

Informationsanzeigen

Hauptanzeige

Standardmäßig aktiv (beim Einschalten des Displays): Nach dem Einschalten des Displays wird automatisch die Standardanzeige eingeblendet. Diese zeigt u. a. Uhrzeit, Fahrgeschwindigkeit, gefahrene Teilstrecke (TRIP), den Ladezustand des Akkus sowie die Stufe der elektrischen Unterstützung an. Alle Informationen werden in Echtzeit aktualisiert.

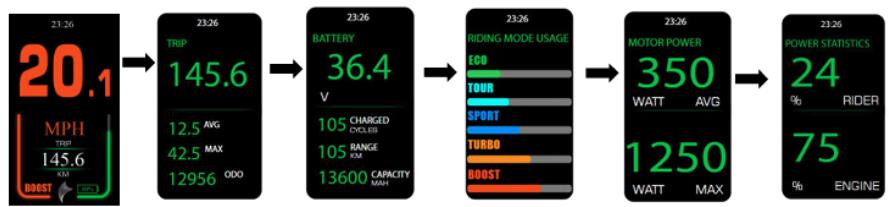

Abbildung 8 zeigt die Benutzeroberfläche mit den Grundfunktionen des Displays des EBikes.

Abbildung 8

1. Frontlicht eingeschaltet (nur Modelle mit integriertem Licht)
2. Uhr
3. Geschwindigkeit (Echtzeit)
4. Fahrstrecke
5. Akkuinformationen
6. Unterstützungsstufe

Anzeige I

Diese Anzeige stellt hauptsächlich geschwindigkeitsbezogene Informationen dar, einschließlich TRIPKilometerstand, Durchschnittsgeschwindigkeit, Höchstgeschwindigkeit und Gesamtkilometerstand. Der TRIPKilometerstand ist identisch mit dem in der Hauptanzeige.

Abbildung 9

1. Fahrstrecke
2. Durchschnittsgeschwindigkeit
3. Höchstgeschwindigkeit
4. Gesamtkilometerstand

Die Geschwindigkeitsanzeige wird als dreistellige Zahl mit einer Dezimalstelle dargestellt, mit einem Maximalwert von 99,9 km/h.

Der TRIPKilometerstand wird in der Regel als vierstellige Zahl (einschließlich einer Dezimalstelle) angezeigt. Sobald 999,9 km überschritten werden, wird die Dezimalstelle nicht mehr angezeigt und es erscheint eine vierstellige Ganzzahl mit einem Maximalwert von 9.999 km. Wird der Maximalwert überschritten, entspricht der angezeigte Wert dem tatsächlichen

Kilometerstand (Modulo 10.000).

Der Gesamtkilometerstand wird als sechsstellige Zahl mit einer Dezimalstelle angezeigt. Sobald 99.999,9 km überschritten werden, wird die Dezimalstelle nicht mehr angezeigt und es erscheint eine sechsstellige Ganzzahl mit einem Maximalwert von 999.999 km. Wird der Maximalwert überschritten, entspricht der angezeigte Wert dem tatsächlichen Kilometerstand (Modulo 10.000).

Anzeige II

- Zeigt hauptsächlich akkubezogene Informationen an, einschließlich Akkuspannung, Kapazitätsprozentsatz, Gesamtzahl der Ladezyklen und Restreichweite.

Abbildung 10

1. Spannung der Batterie
2. Gesamtzahl der Ladezyklen
3. Restreichweite

4. Kapazitätsprozentsatz

5. Die Gesamtzahl der Ladezyklen wird vom Batteriemanagementsystem (BMS) bereitgestellt. Stellt das BMS diese Information nicht zur Verfügung, wird „----“ angezeigt.

6. Die Information zur Restreichweite wird vom Steuergerät auf Grundlage der vom BMS des Akkus ermittelten Kapazität berechnet. Stellt das Steuergerät die Information zur Restreichweite nicht zur Verfügung, wird „----“ angezeigt.

Anzeige III

• Zeigt hauptsächlich die Nutzungszeitstatistiken für die verschiedenen Unterstützungsmodi während der Fahrt an. Abb. 11
• Die statistischen Daten werden vom Display anhand des tatsächlichen Fahrzustands berechnet und als Prozentsatz angezeigt.
• Die Nutzungszeitstatistiken der Unterstützungsmodi können über eine Datenbereinigungsfunktion auf 0 zurückgesetzt werden.

Anzeige IV

Zeigt hauptsächlich Leistungsstatistiken an, einschließlich der durchschnittlichen Motorleistung und der maximalen Motorleistung.

Abbildung 12

1. Durchschnittliche Motorleistung
2. Maximale Motorleistung

Anzeige V

Zeigt hauptsächlich die Statistiken zur Leistung des Fahrers sowie den Anteil der Motorleistung an. Diese Funktion erfordert die Unterstützung durch den Steuergerät.

Abbildung 13

1. Leistung des Fahrers
2. Anteil der Motorleistung

Fehlercode-Anzeige

Diese Oberfläche wird automatisch aktiviert, sobald das Display eine Fehlermeldung vom Steuergerät empfängt. Es wird ein detaillierter Fehlercode angezeigt, der auf Probleme im elektrischen System hinweist. Der Fehlercode wird numerisch in dem Bereich angezeigt, in dem auch die Geschwindigkeit dargestellt wird. Abb. 14

Wechsel zwischen den Informationsanzeigen

Halten Sie die Einstelltaste +/- am Display gedrückt oder drücken Sie kurz die mittlere Taste „M“ an der Lenkerbedieneinheit, um zwischen den Informationsanzeigen zu wechseln.

Hinweis: Wenn das System die Kommunikation mit dem BMS nicht unterstützt, kann das Display keine präzisen Informationen zur Reichweite ermitteln. In diesem Fall wird der Reichweitenwert als „----“ angezeigt.

Wechsel der Unterstützungsstufe

Drücken Sie kurz die Einstelltaste +/- am Display oder die Tasten v/∧ an der Lenkerbedieneinheit, um die Unterstützungsstufe zu wechseln. Die aktuell abgegebene Unterstützung wird in der linken Anzeigeleiste dargestellt.

Mit der Niveautaste +/- am Display werden die Unterstützungsstufen zyklisch durchlaufen. Nach Erreichen der Stufe BOOST (maximale Stufe) wechselt das System bei weiterem Tastendruck wieder zur Stufe OFF und der Zyklus beginnt erneut.

Mit den Tasten der Lenkerbedieneinheit können Sie die Unterstützungsstufe erhöhen oder

verringern, ohne den gesamten Zyklus durchlaufen zu müssen.

Sie können zwischen folgenden Unterstützungsstufen wechseln:

OFF > ECO > TOUR > SPORT > TURBO > BOOST

Lichtsteuerungsfunktion (nur bei Modellen mit integriertem Licht)

Halten Sie die Taste ∧ an der Lenkerbedieneinheit gedrückt, um das integrierte Licht einzuschalten. Auf dem Display erscheint oben links das Lichtsymbol, das anzeigt, dass das Licht eingeschaltet ist; gleichzeitig wird die Displayhelligkeit reduziert.

Halten Sie die Taste erneut gedrückt, um das Licht auszuschalten.

Akkuanzeige und Unterstützungsleistung

Wenn der Akkuladestand unter 5 % fällt oder die Akkuspannung zu niedrig ist, zeigt das Display eine Warnmeldung an und der Rahmen/die Kontur des Akkusymbols blinkt langsam. In diesem Fall muss das System ausgeschaltet und anschließend wieder eingeschaltet werden. Die Warnmeldung verschwindet, sobald die Spannung ausreichend ist und der Ladestand wieder über 5 % liegt.

Die folgende Tabelle zeigt den Akkuprozentsatz und die entsprechenden Symbole:

Ladezustand in Prozent	Batteriestandanzeige	Beschreibung
100% bis 11%		Die Akkukapazität wird als Prozentwert angezeigt. Der Balken wird kleiner, je mehr Akkukapazität verbraucht wird.
10% oder weniger		Niedriger Akkuladestand Rotes Symbol.
5% oder weniger		Kritisch niedriger Akkuladestand Das rote Symbol und das Akkusymbol blinken.

Löschen der Fahrdaten

Die Funktion „Fahrdaten löschen“ dient dazu, Informationen wie Teilstrecke (TRIP), Durchschnittsgeschwindigkeit und Höchstgeschwindigkeit in Anzeige I zu löschen.

1. Schalten Sie das Display ein, wechseln Sie zu Anzeige I und halten Sie anschließend gleichzeitig die Ein-/AusTaste am Display und die Taste „M“ an der Lenkerbedieneinheit gedrückt.
2. Verwenden Sie die Tasten v/∧, um im eingeblendeten Dialogfeld eine Option auszuwählen, und bestätigen Sie durch Drücken der Taste „M“.
3. Wenn innerhalb von 30 Sekunden keine Bedienung erfolgt oder wenn Sie die Taste +/- drücken, wird der Modus „Fahrdaten löschen“ verlassen.
4. Nach dem Löschen werden TRIP, Durchschnittsgeschwindigkeit und Höchstgeschwindigkeit auf 0 zurückgesetzt. Der Gesamtkilometerstand (ODO) kann nicht über das Display gelöscht werden; zum Zurücksetzen sind spezielle Wartungs-/Servicetools erforderlich.

Konfigurationsmenü

Das Display bietet Funktionen zur Konfiguration von Parametern und zur Einstellung des Displays.

Innerhalb von 10 Sekunden nach dem Einschalten des Displays halten Sie gleichzeitig die Ein-/AusTaste am Display und die Taste „M“ an der Lenkerbedieneinheit gedrückt, um das Einstellmenü zu öffnen.

Verwenden Sie die Tasten v/∧, um durch die Menüeinstellungen zu navigieren. Um den

ausgewählten Menüpunkt zu öffnen, drücken Sie die Taste „M“ an der Lenkerbedieneinheit. Nehmen Sie die gewünschten Einstellungen mit den Tasten v/∧ vor und drücken Sie anschließend erneut die Taste „M“, um zu bestätigen und zum Menü zurückzukehren.

Durch Auswahl der Option „EXIT“ verlassen Sie das Einstellmenü und kehren zur Hauptanzeige zurück.

In diesem Menü können Sie Änderungen an den Maßeinheiten, der Uhrzeit, der Displaybeleuchtung, der automatischen Abschaltzeit, der EntsperrPIN, den Wartungshinweisen vornehmen, Informationen zum Akku und zum Steuergerät abrufen sowie alle Parameter zurücksetzen.

HINWEIS: Die Einstellung „Advanced settings“ (Erweiterte Einstellungen) darf ausschließlich vom technischen Personal von Cecotec mittels Passwort verwendet werden.

Einstellung	Anzeige	Parameter	Parameter-wert	Bemerkungen
Einheiteneinstellung		Einheit	Km/hMPH	Standardwert: Km/h
Uhr-Einstellungen		Zeit	Die Werks-einstellung übernimmt die aktuelle Uhrzeit.	Kann ange-passt werden.
Beleuchtungsein-stellung		Beleuchtung	Stufe 1: Beleuchtung 60 % Stufe 2: Beleuchtung 80 % Stufe 3: Beleuchtung 100 %	Standard-wert: 3
Automatische Abschaltzeit		Abschaltauto-matik	Wert: OFF 5-30 Min	Standardwert: 5 min. „OFF“: Zeigt an, dass keine automatische Abschaltung aktiviert ist.
Passwort beim Einschalten		Passwort	Wert: OFF und ON; Wenn der Parameter-wert auf „ON“ steht, kann der Benutzer eine 4stellige PIN festlegen.	Werkseinstel-lung: OFF.
Wartungserinnerung		Wartung	Fester Wert	Standardwert: 5000 km
Auf Werkseinstellun-gen zurücksetzen		Reset	Zurücksetzen auf Werks-einstellun-gen.	Alle Parameter werden auf die Werkseinstel-lungen zurück-gesetzt.

Fehlerinformationen

Das Display kann auf Störungen am Fahrrad hinweisen. Wird ein Fehler erkannt, erscheint ein blinkender Fehlercode. Auch wenn der Code angezeigt wird, funktionieren die Tasten weiterhin normal. Wenn innerhalb von 5 Sekunden keine Taste betätigt wird, zeigt das Display erneut den Fehlercode an.

Nachfolgend ist die Fehlercode-Anzeige dargestellt.

Fehlercode

Fehlercode	Bezeichnung	Empfohlene Maßnahme
04	Der Gashebel kehrt nicht in die Nullstellung zurück (Signal bleibt „High“).	Prüfen Sie, ob der Gashebel in die Nullstellung zurückgekehrt ist.
05	Ausfall der Gashebel	Überprüfen Sie den Gashebel.
07	Überspannungsschutz	Prüfen Sie die Akkuspannung.
08	Fehler am HallSignalkabel des Motors.	Überprüfen Sie den Motor.
09	Fehler am Phasenkabel des Motors.	Überprüfen Sie den Motor.
11	Fehler am Temperatursensor des Motors.	Überprüfen Sie das Steuergerät.
12	Fehler des Stromsensors	Überprüfen Sie das Steuergerät.
13	Fehler bei der Akkutemperatur.	Überprüfen Sie den Akku.
14	Temperatur des Steuergeräts zu hoch; die Schutzfunktion wurde aktiviert	Überprüfen Sie den Motor.
21	Fehler des Geschwindigkeitssensors	Überprüfen Sie die Einbaulage des Geschwindigkeitssensors.
22	Kommunikationsfehler des BMS	Akku laden
30	Kommunikationsfehler	Überprüfen Sie die Steckverbindung zum Steuergerät.

Empfehlungen für den Fahrradgangschaltungwechsel

Um die Reichweite des E-Bikes zu verbessern, empfehlen wir, die Gänge entsprechend der Geschwindigkeit zu wechseln. Ein niedrigerer Gang eignet sich am besten für langsame Fahrten im Gelände und auf Reisen. Bei höheren Geschwindigkeiten ist es am besten, einen höheren Gang zu wählen. Die Entlastung der Pedale während des Schaltvorgangs ermöglicht eine sanfte Unterstützung und eine bessere Autonomie.

5. APP UND WI-FI VERBINDUNG

Durch Scannen des folgenden QRCodes erhalten Sie die Option zum Herunterladen der App sowie Zugang zu Benutzerhandbuch, Anleitungen und technischem Support.

Laden Sie die App „Ananda Ride“ aus dem Google Play Store oder dem App Store herunter.

• Öffnen Sie anschließend die App „Ananda Ride“ und registrieren Sie Ihr Konto mit einer EMailAdresse und einem Passwort. Bestätigen Sie Ihre EMailAdresse.
• Aktivieren Sie Bluetooth auf Ihrem Mobilgerät. Schalten Sie das Display Ihres Fahrrads ein, indem Sie die Ein-/AusTaste einige Sekunden lang gedrückt halten. Automatisch blinkt die BluetoothVerbindungsanzeige blau; dies zeigt an, dass das Display in den Kopplungsmodus gewechselt ist. Hinweis: Bleiben Sie in der Nähe des Fahrrads, um eine stabile Verbindung zu gewährleisten, und stellen Sie sicher, dass Bluetooth am Fahrrad aktiv ist und die Anzeige blinkt.
• Öffnen Sie die AnandaRideApp erneut und tippen Sie auf „eBike hinzufügen“, um die Kopplung zu starten. Sie werden feststellen, dass das Gerät erkannt wurde. Nach erfolgreicher Kopplung leuchtet die BluetoothAnzeige dauerhaft blau, und Sie können die verfügbaren Funktionen nutzen. Hinweis: Wenn innerhalb von 30 Sekunden keine Verbindung hergestellt wird, blinkt die Anzeige dreimal rot, bevor sie sich ausschaltet. Dies zeigt an, dass der Kopplungsversuch fehlgeschlagen ist.

Bitte beachten Sie, dass in diesem Handbuch keine vollständige Anleitung zur App enthalten sein kann, da es sich um eine kostenlose DrittanbieterApp handelt, die fortlaufend aktualisiert wird. Weitere Informationen finden Sie in den Anleitungen innerhalb der App sowie im Google Play Store oder im App Store.

6. REINIGUNG UND WARTUNG

• Es wird empfohlen, ein feuchtes Baumwolltuch oder einen Schwamm anstelle eines Schlauches oder Wasserstrahls zu verwenden.
• Es wird empfohlen, das Elektrofahrrad nach jedem Gebrauch zu reinigen. Sie können es jedoch wöchentlich waschen. Dies trägt zur Verlängerung der Lebensdauer des Elektrofahrrads bei.
• Verwenden Sie Seifen und Pflegemittel für Fahrräder, die Kunststoffe und Dichtungen nicht angreifen und die im Fachhandel erhältlich sind. Sie können auch eine Seifenlösung oder Flüssigwaschmittel verwenden. Verwenden Sie keine aggressiven Produkte oder stark entfettende Mittel.
• Sie können das Elektrofahrrad mit einem Baumwolltuch oder einem Mikrofasertuch trocken reinigen, um Korrosion zu vermeiden.
• Der Batteriehalter ist so konzipiert, dass das Wasser schneller abfließen kann und die Kontakte leicht trocknen. Dazu muss der Bereich der Halterung und des Steckers sauber gehalten werden. Die Kontakte sind mit einer Beschichtung versehen, die die Oberfläche vor Korrosion und Verschleiß schützt.

Wartung

Halten Sie einen Reifendruck von mindestens 2,5 bar aufrecht, um Reifenpannen zu vermeiden. Wenn Sie Unregelmäßigkeiten feststellen, bringen Sie das Elektrofahrrad zu einem Mechaniker.

Wartung der Kette

• Schmieren Sie die Kette regelmäßig, um störende Kettengeräusche und andere Probleme beim Schalten zu vermeiden. Schmieren Sie die Kette alle 100-200 km oder wenn die Kette trocken oder verschmutzt ist. Verwenden Sie ein spezielles Schmiermittel für Fahrradketten, vorzugsweise eines auf Wachs- oder Teflonbasis. Tragen Sie das Schmiermittel auf die Innenseite der Kette auf, während Sie die Pedale rückwärts drehen. Denken Sie daran, die Kette vor dem Auftragen des Schmiermittels zu reinigen, um optimale Ergebnisse zu erzielen.
• Achten Sie beim Schmieren der Kette darauf, dass die Bremsscheiben nicht verschmutzt sind und dass das Ritzel nicht eingerastet ist. Sprühen Sie dort, wo die Kette leicht gleitet, und wischen Sie überschüssiges Schmiermittel mit einem Tuch ab. Verwenden Sie ein spezielles Schmiermittel für Fahrradketten.
• Die richtige Spannung der Fahrradkette ist die Spannung, bei der Sie die Kette in der Vertikalen leicht zwischen etwa 1 cm und 3 cm bewegen können, ohne dass sie zu locker oder zu straff ist.

Wir empfehlen Ihnen, Ihr Fahrzeug alle 6 Monate in einer Werkstatt warten und pflegen zu lassen.

Kontrolle der Wartung

MONATLICH
Regelmäßige Reinigung	Gestell	Reinigen Sie sie mit einem Niederdruckwasserstrahl oder einem feuchten Tuch und wischen Sie sie anschließend trocken. Achten Sie darauf, dass die elektrischen Komponenten beim Reinigen des Elektrofahrrads nicht nass werden.
	Übertragung	Reinigen Sie Kette, Schwungrad und Zahnräder gründlich mit einem Fahrradgetriebeentfetter. Es ist wichtig, Schmutz und Staub, die sich im Getriebe angesammelt haben, zu entfernen. Reinigen Sie das Getriebe immer, bevor Sie die Kette schmieren.
	Kette	Verwenden Sie zum Reinigen einen Wasserstrahl mit niedrigem Druck oder ein feuchtes Tuch und trocknen Sie es anschließend ab. Achten Sie darauf, dass die elektrischen Komponenten beim Reinigen des Elektrofahrrads nicht nass werden.
	Rollen	Prüfen Sie auf lose Speichen.
	Rollen	Prüfen Sie den Reifendruck wöchentlich und halten Sie ihn innerhalb der auf dem Reifen angegebenen Grenzwerte.
	Bolzen	Wenn die Bolzen und Schrauben Spiel haben, ziehen Sie sie sofort fest.
ALLE 6 MONATE (IN EINER VERTRAGSWERKSTATT)
Tiefenreini-gung	Bremsen	Reinigen Sie die Bremsen und Bremsbeläge, um Quietschen zu vermeiden.Wenn sie abgenutzt sind, ersetzen Sie sie durch neue.Ersetzen Sie die Bremsseile alle 6 Monate, um eine einwandfreie Funktion zu gewährleisten.
	Rollen	Prüfen Sie die Räder auf abgenutztes Profil. Ersetzen Sie die Räder, falls erforderlich.
	Kette	Prüfen Sie den Kettenverschleiß mit dem Kettenverschleiß-anzeiger.
	Griffe	Ersetzen Sie die Griffe, wenn sie abgenutzt sind.
	Fahrradgang-schaltungs-wechsel	Tauschen Sie die Schaltzüge alle 6 Monate aus, um die beste Leistung zu erzielen.
	Vordere Nabe	Reinigen und fetten Sie das Lager in der Nabe neu.
JEDES JAHR (IN EINER AUTORISIERTEN WERKSTATT)
Vollständige Bewertung	Alle Komponen-ten	Bauen Sie das Elektrofahrrad vollständig auseinander. Reini-gen und fetten Sie alle Gewindeteile nach dem Zusammen-bau neu.Prüfen Sie den Rahmen, die Aufhängung und alle Kompo-nenten und reparieren oder ersetzen Sie die Teile bei Bedarf.Entfetten Sie das Getriebe und ersetzen Sie die Kette.

7. RECYCLING VON ELEKTRO- UND ELEKTRONIKGERÄTEN

Dieses Symbol weist darauf hin, dass das Produkt und/oder die Batterie / der Akku gemäß den geltenden Vorschriften getrennt vom Hausmüll entsorgt werden muss. Wenn dieses Produkt das Ende seiner Nutzungsdauer erreicht hat, sollten Sie die Batterien/Akkus entfernen und es zu einer von den örtlichen Behörden bestimmten Sammelstelle bringen.

Die Verbraucher müssen sich mit Ihren örtlichen Behörden oder Einzelhändlern in Verbindung setzen, um Informationen über die ordnungsgemäße Entsorgung

ihrer Altgeräte und/ oder ihre Akkus zu erhalten.

Die Einhaltung der oben genannten Leitlinien trägt zum Schutz der Umwelt bei.

Informationen über nationale Verpackungsrecyclingprogramme und deren Kennzeichnung finden Sie auf unserer Website.

8. INFORMATIONEN ÜBER DIE VON VERNETZTEN PRODUKTEN GESPEICHERTEN DATEN GEMÄSS DER VERORDNUNG (EU) 2023/2854 („DATENGESETZ“)

Vernetzte Produkte und zugehörige Dienstleistungen von Cecotec sind solche, die während ihrer Nutzung verschiedene Daten und Informationen erzeugen. Gemäß den Bestimmungen des Datengesetzes informiert Sie Cecotec in diesem Dokument über Ihre Rechte bezüglich der erzeugten Daten und wie Sie auf diese zugreifen können.

Dieses Recht gestattet Ihnen, die Daten für jeden rechtmäßigen Zweck zu nutzen, unter anderem für die Optimierung des Produkts und/oder der Dienstleistung oder die Beauftragung von Kundendienstleistungen bei Dritten.

Als Nutzer können Sie Ihr Zugriffsrecht innerhalb der im Datengesetz vorgesehenen Grenzen unter der E-Mail-Adresse [e-mail] ausüben. Zum Schutz der generierten Daten —und um Betrug oder Identitätsdiebstahl zu verhindern— kann CECOTEC zusätzliche Informationen anfordern, um Ihren Benutzerstatus zu verifizieren.

Die Daten werden für einen bestimmten Zeitraum gespeichert.

9. COPYRIGHT

Die geistigen Eigentumsrechte an den Texten in dieser Bedienungsleitung liegen bei CECOTEC INNOVACIONES, S.L. Alle Rechte vorbehalten. Der Inhalt dieser Veröffentlichung darf weder ganz noch teilweise ohne vorherige Genehmigung von CECOTEC INNOVACIONES, S.L. vervielfältigt, in einem Datenabfragesystem gespeichert, übertragen oder auf irgendeine Weise(elektronisch, mechanisch, durch Fotokopie, Aufzeichnung oder Ähnliches) verbreitet werden.

1. PARTI E COMPONENTI

Figura 1

7. RECYCLING VAN ELEKTRISCHE EN ELEKTRONISCHE APPARATUUR
