Termék típusa	Levegő-víz hőszivattyú monoblokk
Márka	Panasonic
Modell	WHMXC09H3E8
Kategória	Légkondicionáló / Hőszivattyú
Méretek (sz x ma x mé)	850 x 750 x 650 mm (becslés)
Súly	50 kg (becslés)
Elektromos táplálás	230 V ~ 50 Hz
Fűtési teljesítmény	9 kW (becslés)
Hűtési teljesítmény	7 kW (becslés)
Hűtőközeg	R32 (becslés)
Fő funkciók	Fűtés, hűtés, HMV (használati melegvíz), heti programozás
Speciális üzemmódok	HMV kényszerítés, Turbo fűtés, Csendes üzemmód, Kényszerített levegős fűtés, Leolvasztás kényszerítés
Vezérlés	Vezetékes távirányító LCD kijelzővel
Távirányító zár	Igen, PIN kóddal
Hibakódok kijelzése	Igen, visszaállítás lehetséges
Karbantartás és tisztítás	A légszűrő és a külső egység rendszeres tisztítása
Biztonság	Fagyvédelem, automatikus leállás hiba esetén
Alkatrészek és javíthatóság	Alkatrészek elérhetők a Panasonic hivatalos hálózatán keresztül
Általános információk	Használati útmutató több nyelven elérhető (francia is)

Gyakran ismételt kérdések - WHMXC09H3E8 PANASONIC

Hogyan aktiváljam a HMV kényszerítés üzemmódot (használati melegvíz)?

A gyorsmenüben válassza a 'Tartalék HMV kényszerítése' lehetőséget, és erősítse meg a ↓ gombbal. A kijelzőn megjelenik: 'A HMV kényszerítés aktív'.

A Turbo fűtés folyamatosan működik?

Nem, a Turbo üzemmód maximum 60 percig működik, és ezután automatikusan kikapcsol.

Hogyan állítsam a készüléket csendes üzemmódba?

A gyorsmenüben válassza a 'Csendes üzemmód' lehetőséget, és válassza ki a kívánt csendességi szintet. Az üzemmód körülbelül 1 perccel az aktiválás után indul.

Mit tegyek, ha a távirányító le van zárva?

Nyomja meg bármelyik gombot a feloldó képernyő megjelenítéséhez, majd adja meg a 4 számjegyű PIN kódot. Ha a kód elveszett, kapcsolt állapotban tartsa lenyomva a bekapcsológombot 5 másodpercig a jelszó 0000-ra állításához.

Hogyan programozzak be egy heti fűtési ütemezést?

Menjen a gyorsmenübe, válassza a 'Heti prog.' lehetőséget, válassza ki a napot, majd állítsa be az órákat, hőmérsékleteket minden zónához és programhoz.

Használhatom a kényszerített tartalék fűtést?

Igen, aktiválja a 'Fűtés kényszerítése' lehetőséget a gyorsmenüben. A rendszer újraindításakor automatikusan kikapcsol.

Hogyan kényszerítsek leolvasztást?

A gyorsmenüben válassza a 'Leolvasztás kényszerítése' lehetőséget, és erősítse meg. A kijelzőn megjelenik: 'Kérés elfogadva'.

Mit jelentenek a kijelzőn lévő működési ikonok?

A '…' ikon LEÁLLÍTÁST, a '— —' ikon MŰKÖDÉST jelent. A teljes listát lásd a használati útmutatóban.

Hogyan állítsak vissza egy hibakódot?

A gyorsmenüben válassza a 'Hibakódok visszaállítása' lehetőséget, és erősítse meg a ↓ gombbal. Győződjön meg arról, hogy minden egység le van állítva előtte.

A készülék képes melegvíz előállítására?

Igen, a WHMXC09H3E8 modell egy levegő-víz hőszivattyú, amely képes használati melegvíz (HMV) előállítására. A funkció priorizálásához használja a 'HMV kényszerítése' üzemmódot.

HASZNÁLATI ÚTMUTATÓ WHMXC09H3E8 PANASONIC

Utmutató a gyorsmenühöz

(Monoblokk) Levego-viz hószivattyu

86-91

Magyar

Hitri vodnik meniju

Ez a rovid utmutató ismerteti a gyorsmenü hasznalatát.

Kérjuk, alaposan olvassa el a Hasznalati utmutatot a gyorsmenu hasznalata elott.

A gyorsmenü használata

A kezdeti beaillitaksok befejezese utan a kovetkez o lehtosegekbol vlaszthat egy gyorsmenuben, es szerkesztheti a beallitaksokat.

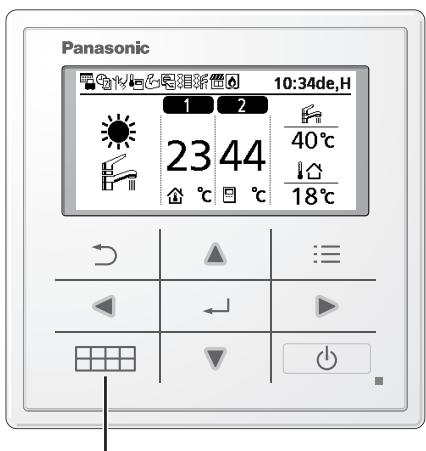

① Nyomja meg a gombat.

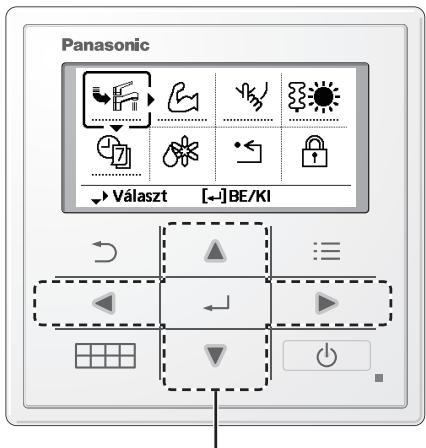

Használja a △ ▼ ▪ gombat a menuelemek kiválasztásához.
Használja a gombat a menüelem be-vagy kikapcsolásához.

Gyorsmenü

DHW kényszerítésé

Nagy teljesitményu mod

Csendesmod

Futés kényszeritée

Heti idozitó

Jégtelenités kényszeritése

Hiba
alaphelyzetbe
aillitasa

A távrezérlo zárolásá

Választ

[+]BE/KI

Válassza ki az egyes beállitásokat, és erősítse meg a beállitást a képernyő aljan megjelenítét utasításoknak megfeleloen. (Az ikonok az egyes vázasztógombokra vonatkoznak.)

A foképernyőre való visszatéréshez,

Nyomja meg a vagy a gombat.

Megjegyzes:

Ha a rendszer nem csatlakozik a tartalyhoa (a Tank Connection (Tartalycsatlakozas) erteke KI), akkor a gyorsmenu képernyöje a jobb oldalon fog róla, goyzödjön meg tanek (Tartalycsatlakozas) erteke BE.

A muködési ikonnal kapcsolatos megjegyzések

Példa:

-A.……”jellel jelot mukodesi ikon = KI

-A,”jellel jelott mukodesi ikon = BE

Válassza ezt az ikont a tartály DHW be- vagy kikapcsolásához.

Nyomja meg a gombat a választás megerősítéséhez.

A DHW kényszeritése ki van kapcsolva.
A DHW kényszeritése be van kapcsolva.

DHW kényszerítése

Megjegyzes:

• A DHW kényszeritése le van tiltva, amikor a Fūtes kényszeritése be van kapcsolvera.
• Amikor a DHW ki van kapcsolve, akkor a mukodésnek és a modnak vissza kell állnia az előzőleg tárol állapotra.

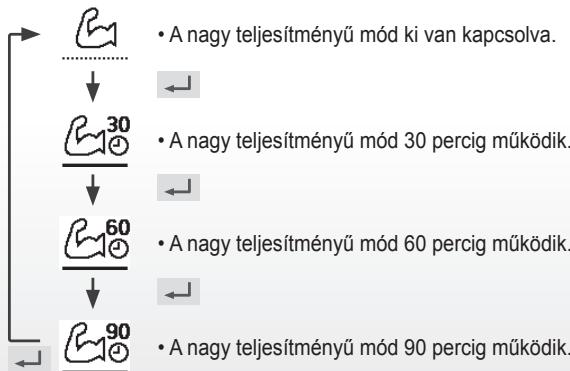

Válassza ezt az ikont a fûtési/hûtési rendszer nagy teljesítényu muködéséhez.

Nyomja meg a gombat a valiasztas megerositesehez.

(A nagy teljesitményú muködés körülbelül egy perccel a gomb megnyomása után indul el.)

Nagy teljesitményu mod

Megjegyzes:

• A nagy teljesitményu mod le van tiltva, amikor a mukodés ki van kapcsolva.

Csendes mód

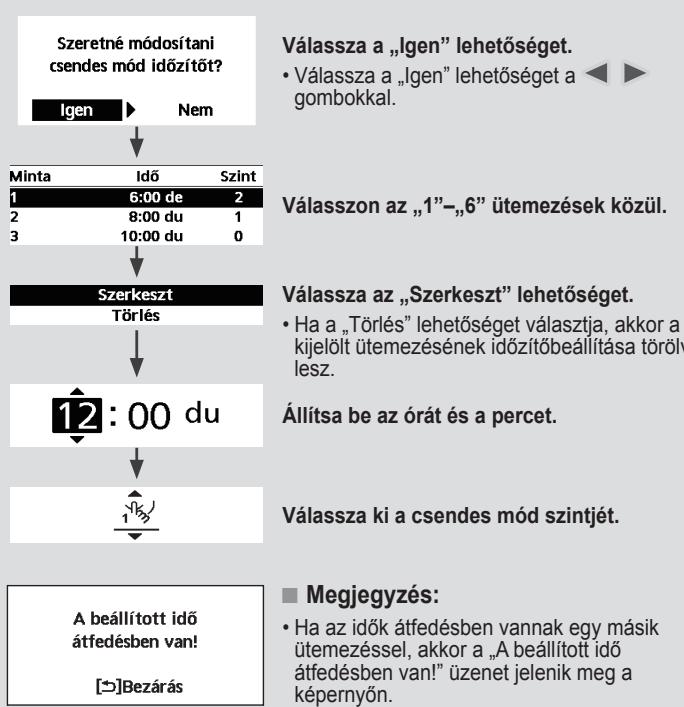

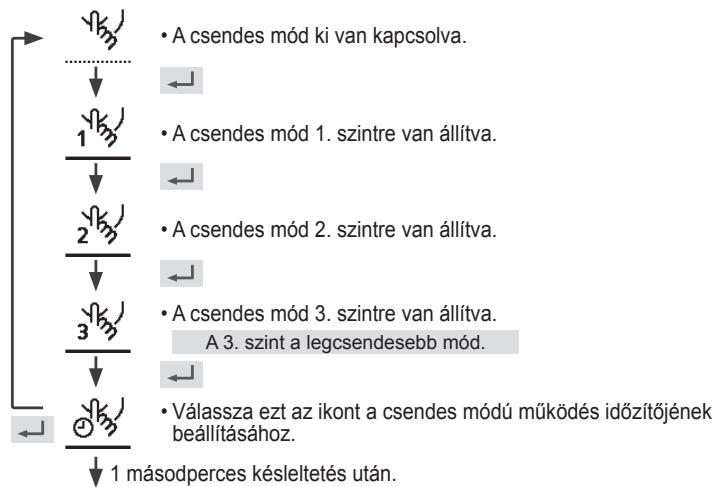

Válassza ezt az ikont a halk muködéshez.

Nyomja meg a gombot a vlasztas megerositéséhez.

(A halk muködés körülbelül egy percecl a gomb megnyomása után indul el.)

Futés kényszeritése

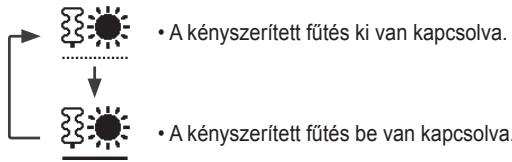

Válassza ezt az ikont a fútes kényszerített bekapcsolásához.

Nyomja meg a gombat a választás megerősítéséhez.

(A kényszeritett fûtesi mod körülbelül egy perccel a gomb megnyomása után indul el.)

Megjegyzes:

A kényszeritet futes le van tiltva, amikor a mukodes be van kapcsolva, es a „Letilva, mert a mukodes BE van kapcsolva!" uzenet megjenik.

Letiltva, mert a
mukodes BE van kapcsolva!

[Bezarás]

Heti idózító

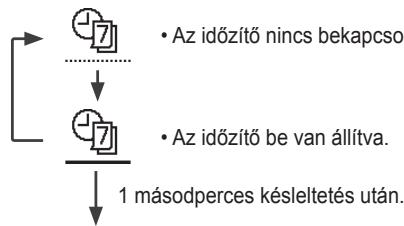

Válassza ezt az ikont az elore beallitott heti idózítö törleséhez (megszakításához) vagy modosításához.

Nyomja meg a gombat a vlasztas megerositesehez.

V H K Sze Cs P Szo
1. 12:00de	BE	25/20°C	40°C
2. 2:00de	BE	25/25°C	40°C
3. 4:00de	BE	30/20°C	40°C
1	2	3	4	5	6

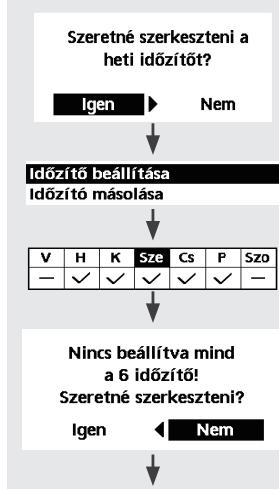

Válassza a „Igen“ lehetöseget.

• Ha a „Nem" lehetōsēget választja, akkor k'épermyǒ visszatér a fōmenühöz.
• Idöztő beállítása: Valassza a Idöztő beállítása lehehtóseget a heti idöztő beállításához.
• Idóztō masolása: Valassza ezt a lehetóseget egy idóztóbeallitás masolásához.

[Példa az idozitō beaillitára]

A gombokkal vallassza ki, melyik napokat szeretné szerkeszteni.

Ha nincs mind a hat utemezés beaillitva, akkor ez a képernyo jelenik meg.

① Valasszon az „1“- „6“ utemezésk kölul.
② Alītīsa be az idōzǐ tō ārǎját ès percét.
③ Valassza az BE vagy KI lehtoseget az idozitohoz.
④ Valassza ki a muködési modot.

A/ A H/ 源 H/H/ H/ H

⑤ Állitsa be a homériskletet a Zone 1 és 2 (1.és 2. zona) szárá, (ha a rendszere kétzónás beálitással rendelkezik).

Szombat: Minta 1: Hôm.beall.
Zóna1	秦	Zóna2	赵
BE	25℃	BE	25℃

⑥ Álītsa be a tartály hòmér sékletét.

Megjegyzés:

• Az idozitó le van tiltva, amikor a kényszeritett futes be van kapcsolva, vagy a Futes-hutes kapcsolója engedélyezve van.
  Ha beallitotta a heti idozitot két zónában, akkor ugyanezeket a lépéseket meg kell ismetelni a 2. zónához is.

Válassza ezt az ikont a befagyott csövek jégtelenitéséhez.

Nyomja meg a gombat a valiasztas megerositesehez.

(A mod elfogadásakor az alábbi képmyő jelenik meg.)

Kerelem elfogadva!

[Bezarás]

Jégtelenités kényszeritése

Válassza ezt az ikont, ha hiba esétén vissza akarja állítani az elózǒ beállitásokat.

Nyomja meg a gombat a valiasztas megerositesehez.

(A mód elfogadásakor az alábbi képernyǒ jelenik meg.)

Kerelem elfogadva!

[Bezarás]

Gyözódnjön meg rola, hogy az összes egység ki van kapcsolva, mielott ezt a módot valasztná, amely a teljes rendszert visszaallitja az előz beallitásokra.

Hiba alaphelyzetbe
aillitasa

Válassza ezt az ikont a távezérló zárolásához.

Nyomja meg a gombat a választás megerősítéséhez.

(A mód elfogadásakor az alábbi képernyǒ jelenik meg.)

Szeretne zárolni a távezéról?

lgen Nem

Válassza a „Igen“ lehetösetget.

(A fókepernyó zárolva marad.)

Ha a "Nem" lehtoseget valasztja, akkar a képernyó visszatér a fömenühöz.

A távvezérló
zárolásá

A távrezérlo zárolásának feloldása Nyomja meg barmelyik gombot.

(A mód elfogadásakor az alábbi képernyǒ jelenik meg.)

Adjon meg négy számegyet. (Ha a szám helyes, akkor a képernyő zárolása felodódk.)

Az elfelejtett jelszo alaphelyzetbe allitasa (kikapcsolt képernyǒ mellett). Nyomja le egyszerre öt masodpercig a , ←és > gombokat.

(Amod elfogadásakor az alábbi képernyǒ jelenik meg.)

Válassza a „Reset“ lehtőséget.

1.A jelszó visszaállit: 0000

2.Távrezérlo feloldva

(A képernyǒ három mísopercre kikapcsol.)
