Producttype	Monoblock lucht-water warmtepomp
Merk	Panasonic
Model	WHMXC09H3E8
Categorie	Airconditioner / Warmtepomp
Afmetingen (L x H x D)	850 x 750 x 650 mm (schatting)
Gewicht	50 kg (schatting)
Voeding	230 V ~ 50 Hz
Verwarmingsvermogen	9 kW (schatting)
Koelvermogen	7 kW (schatting)
Koelmiddel	R32 (schatting)
Hoofdfuncties	Verwarming, koeling, SWW (sanitair warm water), weekprogrammering
Speciale modi	SWW-forcering, Turbo-verwarming, Stille modus, Luchtverhitting, Ontdooiforcering
Bediening	Bekabelde afstandsbediening met LCD-scherm
Vergrendeling afstandsbediening	Ja, via pincode
Weergave foutcodes	Ja, met resetmogelijkheid
Onderhoud en reiniging	Regelmatige reiniging van het luchtfilter en de buitenunit
Veiligheid	Vorstbeveiliging, automatische uitschakeling bij storing
Onderdelen en repareerbaarheid	Onderdelen beschikbaar via erkend Panasonic-netwerk
Algemene informatie	Handleiding beschikbaar in meerdere talen (Frans inbegrepen)

Veelgestelde vragen - WHMXC09H3E8 PANASONIC

Hoe activeer ik de SWW-forcering (sanitair warm water) ?

Selecteer in het snelle menu 'Nood-SWW forceren' en druk op de ↓-toets om te bevestigen. Het scherm toont 'SWW-forcering is geactiveerd'.

Werkt de Turbo-verwarming continu?

Nee, de krachtige modus (Turbo) werkt maximaal 60 minuten en wordt na deze tijd automatisch uitgeschakeld.

Hoe zet ik het apparaat in de stille modus?

Selecteer in het snelle menu 'Stille modus' en kies het gewenste stille niveau. De modus start ongeveer 1 minuut na activering.

Wat te doen als de afstandsbediening is vergrendeld?

Druk op een willekeurige toets om het ontgrendelingsscherm weer te geven, voer vervolgens de 4-cijferige pincode in. Als de code verloren is, houd dan de aan/uit-toets 5 seconden ingedrukt in de uit-stand om het wachtwoord te resetten naar 0000.

Hoe programmeer ik een week verwarming?

Ga naar het snelle menu, selecteer 'Weekprog.', kies de dag en stel vervolgens de tijden, temperaturen voor elke zone en programma in.

Kan ik de geforceerde noodverwarming gebruiken?

Ja, activeer 'Verwarming forceren' in het snelle menu. Het wordt automatisch uitgeschakeld wanneer het systeem opnieuw opstart.

Hoe forceer ik een ontdooiing?

Selecteer in het snelle menu 'Ontdooiing forceren' en bevestig. Het scherm toont 'Verzoek geaccepteerd'.

Wat betekenen de bedieningspictogrammen op het scherm?

Het pictogram '…' betekent UIT, het pictogram '— —' betekent AAN. Raadpleeg de handleiding voor de volledige lijst.

Hoe reset ik een foutcode?

Selecteer in het snelle menu 'Foutcodes initialiseren' en bevestig met ↓. Zorg ervoor dat alle units zijn uitgeschakeld voordat u doorgaat.

Kan het apparaat sanitair water verwarmen?

Ja, het model WHMXC09H3E8 is een lucht-water warmtepomp die sanitair warm water (SWW) kan produceren. Gebruik de modus 'SWW forceren' om deze functie prioriteit te geven.

GEBRUIKSAANWIJZING WHMXC09H3E8 PANASONIC

Handleiding snelmenu

(Mono bloc) Air-to-Water Warmtepomp

20-25

Nederlandss

Deze beknopte handleiding legt het gebruik van het snelmenu UIT.

Lees.Deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

Hoe gezebruikt u het snelmenu

Nadat de eerste instellingen afgerond zich,kest u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

① Druk op

② Gebruik ▲ ▼ ▪ om het menu te kiezen.

③ Druk op ↓ om het geseleerde menu aan/uit te zetten.

Snelmenu

Forceren warmtapwater
Extra vermogen

Stil

Forceren verwarming

Week-timer

Forceren ontdooien

Resetfoutmelding

Vergrendel R/C

Select

AAN/UIT

Selecteer elke instelling en bevestig.Deze in overeenstemming met de instructies die onderin het scherm worden weergegeven. (De icoontjes verwijzen aan elke keuzeknop.)

Om maar het hoofdschem terug Opmerking:

te gaan,

druk op l of

• Als het systemeert op op de tank is aangesloten (aansluiting tank is UIT), zal het snelmenu worden weergegeven zoals hiernaast is afgebeeld. Zorg ervoor dat de aansluiting van de tank AAN is.

Opmerkingen bij functie-icoontje

Voorbeeld:

• Functie-icoontje aangegeven met "........." = UIT

• Functie-icoontje aangegeven met "——" = AAN

Forceren warmtapwater

Selecteer dit icoontje om de warmtapwatertank in of UIT te schakelen.

Druk op , om uw keuze te bevestigen.

• Forceren warmtapwater isuitgeschakeld.
• Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmthapwater is nicht beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmthapwater uitgeschakeld is, zullen werkking en stand teruggaan maar de vorige status in het geheugen.

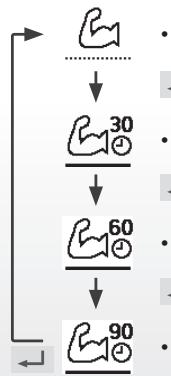

Extra vermogen

Selecteer dit icoontje om de werkking van het verwarmings-/koelingsssystem krachtiger te make.

Druk op , om uw keuze te bevestigen.

(De krachtige werkung start ongeveer 1 minuut nadat is ingedrukt.)

• De stand extra vermogen is uitgeschakeld.

• De stand extra vermogen werkkt ongeveeer 30 minuten.

• De stand extra vermogen werkkt ongeveer 60 minuten.

• De stand extra vermogen werkt ongeveer 90 minutes.

Opmerking:

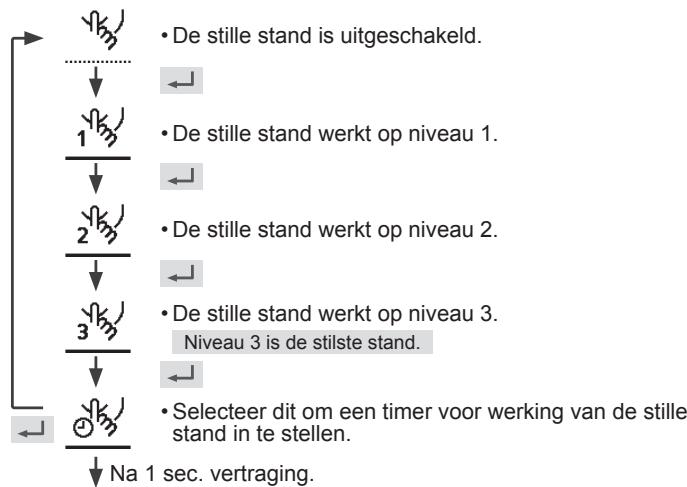

Selecteer dit icoontje voor een stille werkinq.

Druk op , om uw keuze te bevestigen.

(De stille werkung start ongeveer 1 minuut nadat is ingedrukt.)

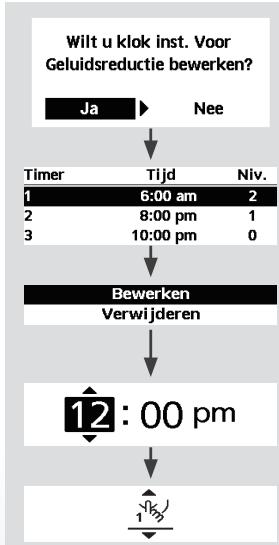

• Selecteer "Ja" met gebruik van de knappen.

Selecteer schema "1" ~ "6".

Selecteer "Bewerken".

• Als u "Verwijden" selecteert, worden de timerinstelling van het gekozen schemagewist.

Stel de uren en minutes in.

Selecteer het niveau van de stille stand.

Opmerking:

• Als de tijd.overlap met een andere schema worden op het scherm "Ingestelde tijd overlap!" weergegeven.

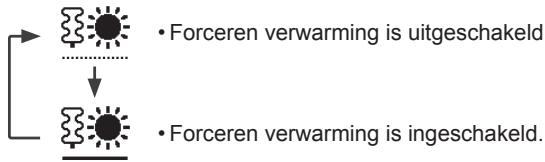

Forceren verwarming

Selecteer om de verwarming geforceerd aan te zetten.

Druk op , om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat is ingedrukt.)

Opmerking:

• Forceren verwarming is nicht beschikbaar als het apparaat al in bedrijf is en "Schakel unituit voor installmenter instelleningen!" wordt dan op het scherm weergegeven.

Schakel unituit voor installateur instelleningen!

[5]Dicht

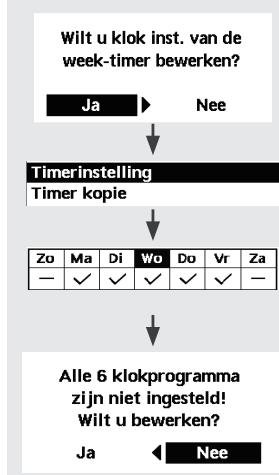

Week-timer

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op , om uw keuze te bevestigen.

Selecteer "Ja".

• Als u "Nee" selecteert, zal het scherm terugkeren maar het hoofdschem.
• Timerinstelling: Selecteer instelling timer om de week-timer te bewerken.
• Timer kopie: Selecteer om een timerinstelling te kopiaren.

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wil bewerken met gebruik van de ▲▼ knappen.

(5) Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeme de 2-zone instelling heeft).

Zaterdag: Timer 1: Inst. temp.
Zone1	Zone2
Aan	25°C	Aan	25°C

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is nicht beschikbaar als forceren verwarming aan staat of Warmte-koude schakeling is ingeschakeld.
  24 - Als u de week-timer in 2 zones hebt ingesteld, dan要去 udezelfde procedure voor zone 2 herhalen.

Selecteer om bevroren leidingen te ontdooien.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Verzoek geaccepteerd!

[3]Dicht

Forceren ontdooien

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Resetfoutmelding

Verzoek geacepteerd!

Dicht

Zorg dat alle units uitstaan voordat u deze stand selecteert, waarmee het hele systemeruggezet worden daar de vorige instellenen.

Selecteer om de afstandsbediening te vergrendelen.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Wilt u de bediening vergrendelen?

Nee

Selecteer "Ja".

(Het hoofschemm worden vergrendeld.)

• Als "Nee" worden geseleeteerd, za het scherm terugkeren maar het hoofdschem.

Vergrendel R/C

Ontgrendeling van de afstandsbedietening Druk op een willekeurige knop.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, wordt het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd , en 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Selecteer"Reset".

1.Wachtwoord is gereset naar 0000
2.Bediening is nicht vergrendeld

(Het scherm gaat na 3 seconden uit.)
