Tuotetyyppi	Ilma-vesilämpöpumppu monoblock
Merkki	Panasonic
Malli	WHMXC09H3E8
Kategoria	Ilmastointilaite / Lämpöpumppu
Mitat (L x K x S)	850 x 750 x 650 mm (arvio)
Paino	50 kg (arvio)
Sähkönsyöttö	230 V ~ 50 Hz
Lämmitysteho	9 kW (arvio)
Jäähdytysteho	7 kW (arvio)
Kylmäaine	R32 (arvio)
Päätoiminnot	Lämmitys, jäähdytys, käyttövesi (LKV), viikko-ohjelmointi
Erikoistilat	Pakotettu LKV, Turbo-lämmitys, Hiljainen tila, Puhalluslämmitys, Pakotettu sulatus
Ohjaus	Langallinen kaukosäädin LCD-näytöllä
Kaukosäätimen lukitus	Kyllä, PIN-koodilla
Virhekoodien näyttö	Kyllä, nollausmahdollisuus
Huolto ja puhdistus	Ilmansuodattimen ja ulkoyksikön säännöllinen puhdistus
Turvallisuus	Jäätymissuojaus, automaattinen pysäytys vian sattuessa
Varaosat ja korjattavuus	Varaosat saatavilla Panasonicin valtuutetun verkoston kautta
Yleistä tietoa	Käyttöohje saatavilla useilla kielillä (sisältää ranskan)

Usein kysytyt kysymykset - WHMXC09H3E8 PANASONIC

Kuinka aktivoida pakotettu LKV-tila (lämmin käyttövesi)?

Valitse pikavalikosta 'Pakota varalämmitys LKV' ja vahvista painamalla ↓-näppäintä. Näytöllä lukee 'Pakotettu LKV on aktiivinen'.

Toimiiko Turbo-lämmitys jatkuvasti?

Ei, Tehokas (Turbo) -tila toimii enintään 60 minuuttia ja poistuu automaattisesti käytöstä sen jälkeen.

Kuinka laite asetetaan hiljaiseen tilaan?

Valitse pikavalikosta 'Hiljainen tila' ja valitse haluamasi äänettömyystaso. Tila käynnistyy noin minuutin kuluttua aktivoinnista.

Mitä tehdä, jos kaukosäädin on lukittu?

Paina mitä tahansa näppäintä avataksesi lukituksen näytön, ja syötä 4-numeroinen PIN-koodi. Jos koodi on kadonnut, pidä virtapainiketta painettuna 5 sekuntia sammutustilassa nollataksesi salasanan arvoon 0000.

Kuinka ohjelmoida viikon lämmitys?

Mene pikavalikkoon, valitse 'Viikko-ohjelma', valitse päivä, ja säädä tunnit, lämpötilat kullekin vyöhykkeelle ja ohjelmalle.

Voinko käyttää pakotettua varalämmitystä?

Kyllä, aktivoi 'Pakota lämmitys' pikavalikosta. Se poistuu käytöstä automaattisesti, kun järjestelmä käynnistyy uudelleen.

Kuinka pakottaa sulatus?

Valitse pikavalikosta 'Pakota sulatus' ja vahvista. Näytöllä lukee 'Pyyntö hyväksytty'.

Mitä käyttökuvakkeet näytöllä tarkoittavat?

Kuvake '…' tarkoittaa PYSÄHDYS, kuvake '— —' tarkoittaa KÄYNNISSÄ. Katso täydellinen luettelo käyttöohjeesta.

Kuinka nollata virhekoodi?

Valitse pikavalikosta 'Virhekoodien alustus' ja vahvista ↓-painikkeella. Varmista, että kaikki yksiköt on sammutettu ennen.

Voiko laite lämmittää käyttövettä?

Kyllä, malli WHMXC09H3E8 on ilma-vesilämpöpumppu, joka voi tuottaa lämmintä käyttövettä (LKV). Käytä 'Pakota LKV' -tilaa priorisoidaksesi tämän toiminnon.

KÄYTTÖOHJE WHMXC09H3E8 PANASONIC

(Monobloc) Ilmavesilämpöpumppu

74-79

Suomi

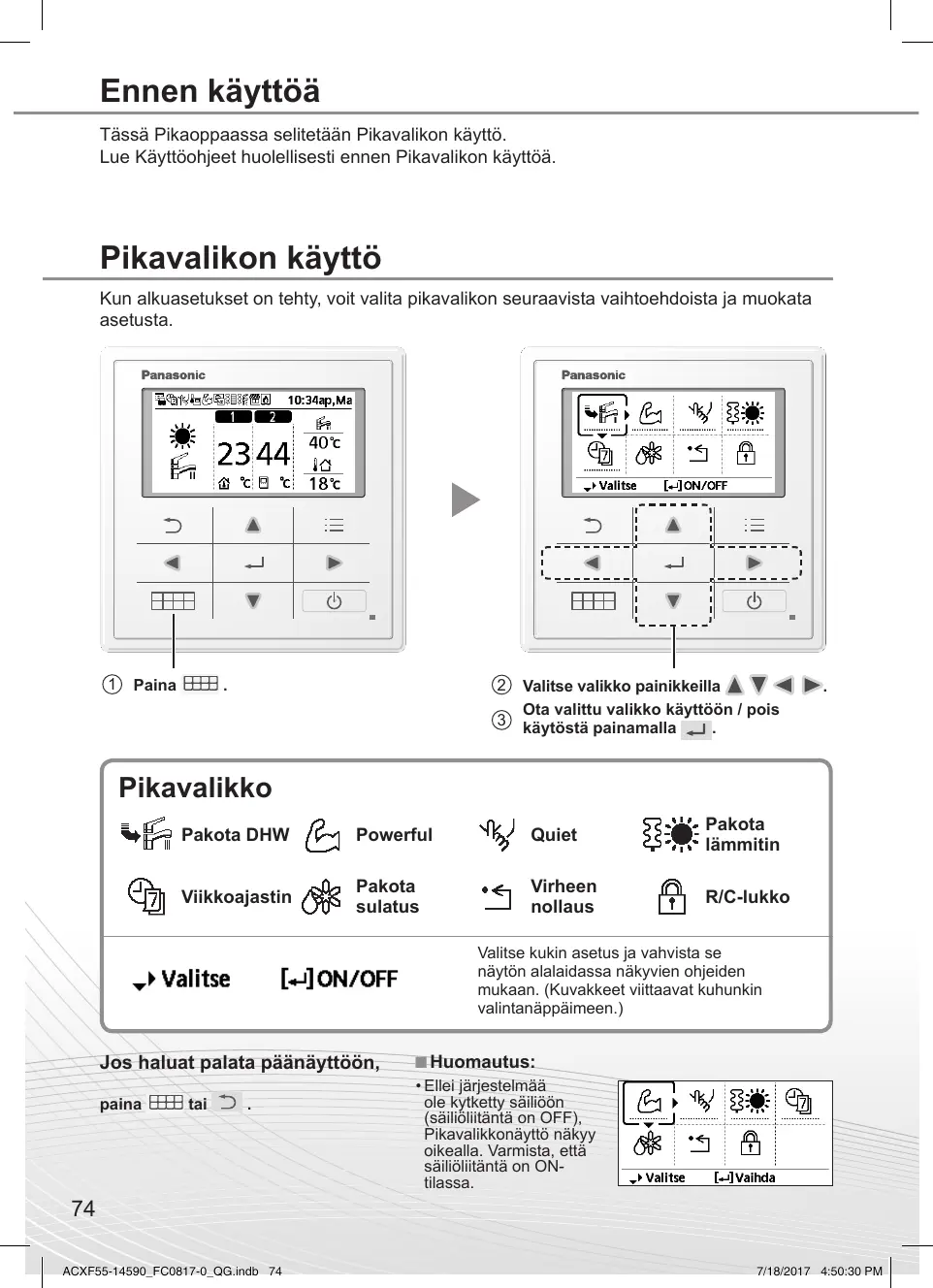

Tässä Pikaoppaassa selitetään Pikavalikon käytö.

Lue Kayttoohjeet huolellisesti ennen Pikavalikon kayttoa.

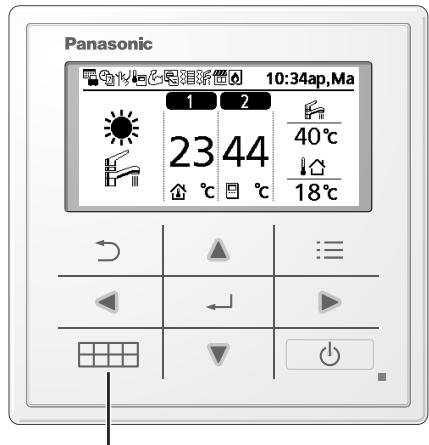

Pikavalikon käytto

Kun alkuasetukset on tehty, voit valita pikavalikon seuraavista vaihtoehdoista ja muokata assetusta.

① Paina.

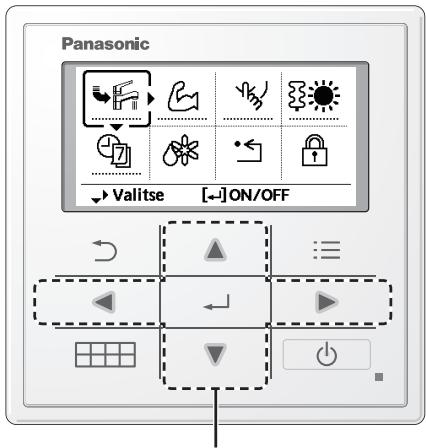

② Valitse valikko painikkeilla ▲ ▼ ▷.
③ Ota valittu valikko käytöön / pois käytõstä painamalla

Pikavalikko

Pakota DHW
Powerful

Quiet

Pakota lammitin

Viikkoajastin
Pakota sulatus

Virheen nollaus

R/C-lukko

Valitse

Valitse kukinasetus ja vahvista se nayton alalaidassa nakyvien ohjeiden mukaan. (Kuvakkeet viittaavat kuhunkin valintanappaimeen.)

Jos haluat palata paänäyttoön, Huomautus:

paina tai

• Ellei järestelmää ole kytketty sälliön (sälliollitäntä on OFF), Pikavalikkonäytö nakyy oikealla. Varmista,etta sälliollitäntä on ON-tilassa.

Huomautuksia toimintakuvakkeesta

Esimerkki:

-Toimintakuvakkeen alla on"……” = ei kaynissä

-Toimintakuvakkeen alla on"——" = käynissä

Pakota DHW

Valitse täm kuvake, jos haluat ottaa sailiö-DHW:n päälltai pois.

Vahvista valintasi painamalla

• Pakota DHW on otettu bois käytösta.
• Pakota DHW on otetu käytöän.

Huomautus:

• Pakota DHW on.POIS kaytostä, kun Pakota lammitin on kaytossa.
• Kun Pakota DHW on otettu pois käytösta, toiminnan ja tilan pitäisi muuttua takaisin aiemmin tallennettuun tilaan.

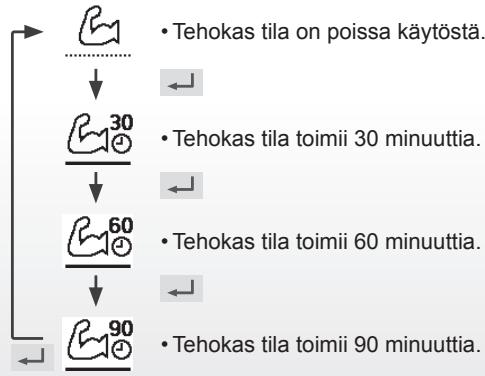

Powerful

Valitse tämä kuvake, jos haluat käyttaa lammitys- / jaahdytysjärestelmää tehokkaasti.

Vahvista valintasi painamalla

(Tehokas toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

Huomautus:

• Tehokas tila otetaan pois käytöstä, kun toiminta on OFF-tilassa.

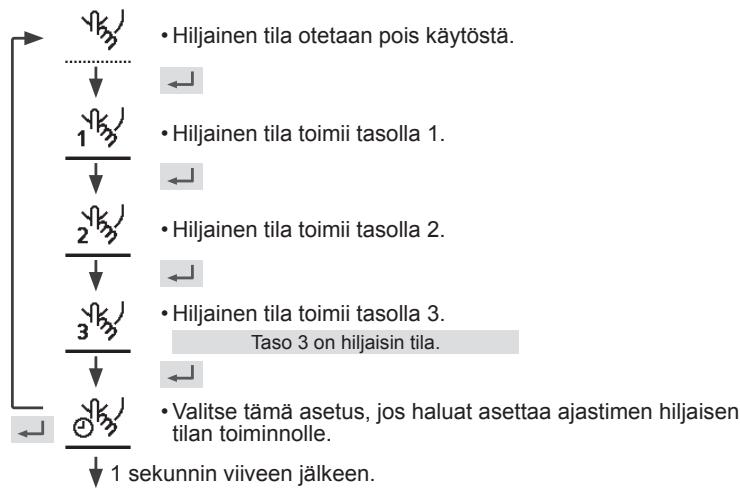

Quiet

Valitse tämä tilā, jos haluat hiljaisen toiminnan.

Vahvista valintasi painamalla

(Hiljainen toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

Pakota Iämmitin

Valitse asetus, jos haluat pakottaa lammittinen pälle.

Vahvista valintasi painamalla

(Pakota lammitin -tila alkaa noin 1 minuutin sen jälkeen, kun painiketta on painetu.)

• Pakota lammitin -tila on otetu pois käytösta.
• Pakota lammitin -tila on otetu käyttoän.

Huomautus:

• Pakota lammitin -tila poistetaan kāytostä, kun laite on jo toiminnassa ja naytossä nakyyy viesti "Poistettu kāytostä, koska laite on käynissä!.

Poistetu käytösta, koska laite on käynissä!

[Sulje

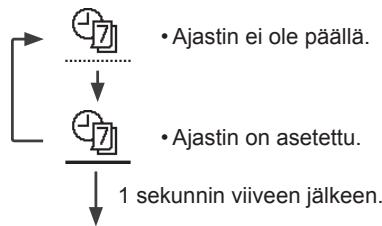

Viikkoajastin

Valitse täm kuvake, jos haluat poistaa (perua) esiasetetun viikkoajastimen tai muuttaa sitä.

Vahvista valintasi painamalla

Ei ole märitetty 6 ajustusta! Haluatko muokata?

Valitse "Kylla".

• Jos valitset "Ei", näytö palaa Paanäytöön.

• Ajastimen määritys: Valitse ajastimen asetus, jos haluat muokata vikkkoajastinta.

• Ajastimen kopiointi: Valitse kopioitava ajastinasetus.

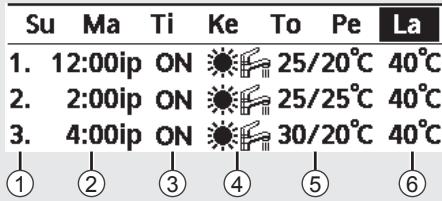

[Esimerkki ajastimen asetuksesta]

Valitse muokattavat paivat painikkeilla

Ellei kaikkia 6:ta mallia ole esiasetettu, tämä nayttö tulee nakyviin.

① Valitse malli "1" ~ "6".
② Aseta ajastimen tunnit ja minuutit.
③ Valitse ajastimen ON/OFF.
④ Valitse haluamasi toimintatila.

• Valitse tila painikkeilla

⑤ Aseta lamptila alueille 1 ja 2 (jos järestelmässäsi on 2 alueen asetus).

Lauantai: Kuvio 1: As. lampie.
Alue1		Alue2
ON	25 °C	ON	25 °C

⑥ Aseta sällön lämpötila.

Huomautus:

• Ajastin on poistettu käytösta, kun Pakota lämmitin -tila on otettu käytöön tai Heat-Cool-kytkin on käytössa.
• Jos olet esiasettanut vikkoojastimen 2 alueelle, sinun on toistettava samat toimenpiteet alueelle 2.

Vahvista valintasi painamalla

(Kun tila on hvväksytty, jäljempänä oleva näytö tulee esin.)

Pyynto hvväksytty!

[Sulje

Pakota sulatus

Paluu edellisiin asetuksiin virheen jälkeen.

Vahvista valintasi painamalla

(Kun tila on hyväksytty, jäljempänä naytety nayttö tulee siin.)

Pyynto hvväksytty!

[Sulje

• Varmista, etta kaikki laitteet on sommutetu, ennen kuin valitset taman tilan, joka palauttaa kokojarjestelmän edellisiin asetuksiin.

Virheennollaus

Kaukosaaatinen lukitus.

Vahvista valintasi painamalla

(Kun tila on hvväksytty, jäljempanä näytety näytö tulee esin.)

Valitse "Kylla".

(Paanaytlo Lukitaan.)

• Jos valitset "Ei", näytö palaa Paanäytöön.

Kaukosäätimen lukituksen avaus.

Paina mitä tahansa nappäintä.

(Kun tila on hyväksytty, jäljempänä naytety nayttö tulee esin.)

Anna mitkä tahansa 4 merkkia (jos numero on oikein, naytön lukitus avautuu).

Unohtuneen salasanan nollaus (toiminnon OFF-näytössä)

Paina -, ja -painikkeita 5 sekunnin ajan

(Kun tila on hvväksytty, jäljempanä näytety näytö tulee esin.)

Salasanan nollaus

Valitse "Nollaa".

(Näytö sammu 3 sekunnin kuluttua.)
