WHMXC09H3E8 - Condizionatore PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa di calore aria-acqua monoblocco
Marca	Panasonic
Modello	WHMXC09H3E8
Categoria	Condizionatore / Pompa di calore
Dimensioni (L x A x P)	850 x 750 x 650 mm (stima)
Peso	50 kg (stima)
Alimentazione elettrica	230 V ~ 50 Hz
Potenza di riscaldamento	9 kW (stima)
Potenza di raffreddamento	7 kW (stima)
Fluido frigorigeno	R32 (stima)
Funzioni principali	Riscaldamento, raffreddamento, ACS (acqua calda sanitaria), programmazione settimanale
Modalità speciali	Forzatura ACS, Riscaldamento Turbo, Modalità silenziosa, Riscaldamento aria forzata, Forzatura sbrinamento
Controllo	Telecomando cablato con display LCD
Blocco telecomando	Sì, tramite codice PIN
Visualizzazione codici errore	Sì, con ripristino possibile
Manutenzione e pulizia	Pulizia regolare del filtro aria e dell'unità esterna
Sicurezza	Protezione antigelo, arresto automatico in caso di guasto
Ricambi e riparabilità	Ricambi disponibili tramite rete autorizzata Panasonic
Informazioni generali	Manuale disponibile in più lingue (incluso italiano)

Domande frequenti - WHMXC09H3E8 PANASONIC

Come attivare la modalità forzatura ACS (acqua calda sanitaria)?

Nel menu rapido, selezionare 'Forzatura ACS di emergenza' e premere il tasto ↓ per confermare. Lo schermo mostrerà 'Forzatura ACS attivata'.

Il riscaldamento Turbo funziona in modo permanente?

No, la modalità Potente (Turbo) funziona per un massimo di 60 minuti e si disattiva automaticamente dopo questo periodo.

Come mettere l'apparecchio in modalità silenziosa?

Nel menu rapido, selezionare 'Modalità silenziosa' e scegliere il livello di silenzio desiderato. La modalità si avvia circa 1 minuto dopo l'attivazione.

Cosa fare se il telecomando è bloccato?

Premere un tasto qualsiasi per visualizzare la schermata di sblocco, quindi inserire il codice PIN a 4 cifre. Se il codice è smarrito, tenere premuto il tasto di accensione per 5 secondi in modalità spento per reimpostare la password a 0000.

Come programmare una settimana di riscaldamento?

Andare nel menu rapido, selezionare 'Prog. sett.', scegliere il giorno, quindi impostare orari, temperature per ogni zona e programma.

Posso utilizzare il riscaldamento di emergenza forzato?

Sì, attivare 'Forzatura riscaldamento' nel menu rapido. Verrà disattivato automaticamente quando il sistema si riavvia.

Come forzare uno sbrinamento?

Nel menu rapido, selezionare 'Forzatura sbrinamento' e confermare. Lo schermo mostrerà 'Richiesta accettata'.

Cosa significano le icone di funzionamento sullo schermo?

L'icona '…' indica SPENTO, l'icona '— —' indica ACCESO. Consultare il manuale per l'elenco completo.

Come reimpostare un codice di errore?

Nel menu rapido, selezionare 'Inizializzazione codici errore' e confermare con ↓. Assicurarsi che tutte le unità siano spente prima.

L'apparecchio può riscaldare l'acqua sanitaria?

Sì, il modello WHMXC09H3E8 è una pompa di calore aria-acqua che può produrre acqua calda sanitaria (ACS). Utilizzare la modalità 'Forzatura ACS' per dare priorità a questa funzione.

MANUALE UTENTE WHMXC09H3E8 PANASONIC

Guida rapida dei menu

Pompa di calore Aria-acqua (Mono bloc)

14-19

Italiano

Selezione "Reinicio".

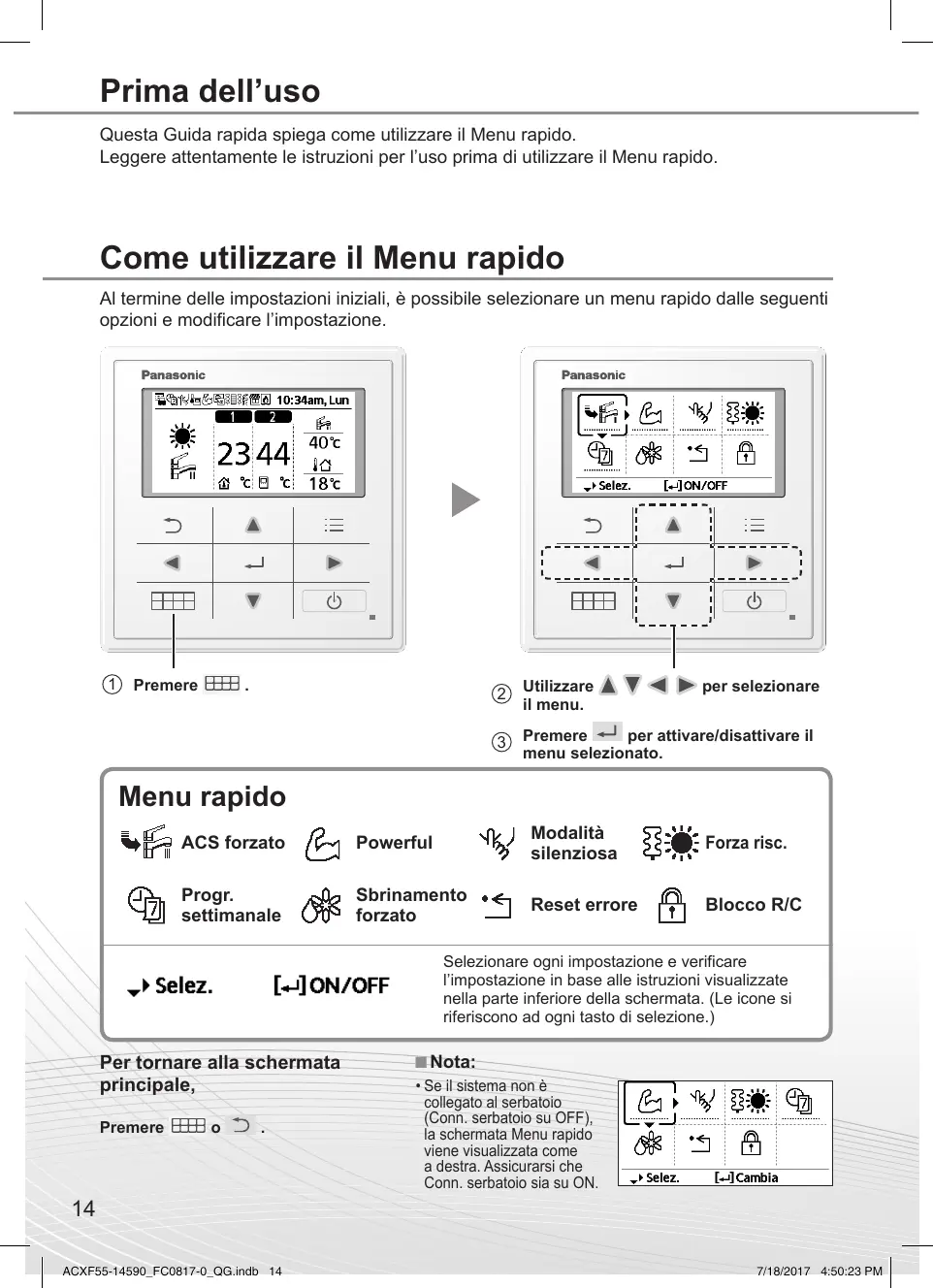

Questa Guida rapida spiega come utilizzato il Menu rapido.

Leggere attendamente le istruzioni per l'uso prima di utilizzato il Menu rapido.

ComeutilizzareilMenurapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalles seguenti opzioni e modificare l'impostazione.

① Premere

Utilizzato per selezionare il menu.
Premere per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Powerful

Modalità silenziosa

Forza risc.

Progr. settimanale

Sbrinamento forzato
Reset errore

Blocco R/C

Selez.
[+]ON/OFF

Selezionare agli impostazione e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Leicone si riferiscono ad agli tasto di selezione.)

Per tornare alla schermata principale,

Premere

Nota:

Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

• Icona operativa indicata con "..........." = OFF

• Icona operativa indicata con “——” = ON

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere per confermare la scelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

■ Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

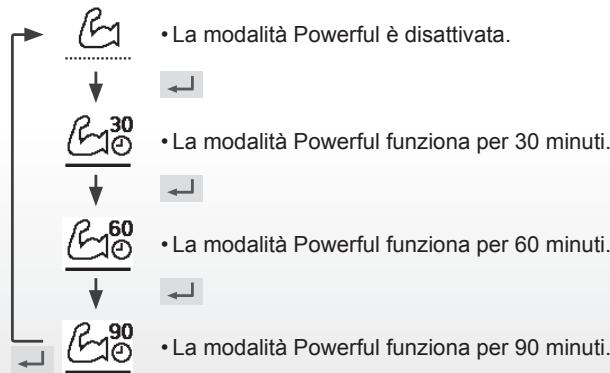

Powerful

Selezionare questa icona per azionare in a massima potenza l'impiano di riscaldamento/raffreddamento.

Premere perconfermarelascelta.

(II funzionamento Powerful si avvia circa 1 minuto après la pressione di ).

Nota:

• La modalità Powerful viene disabilitata quando si spegne il funzionamento.

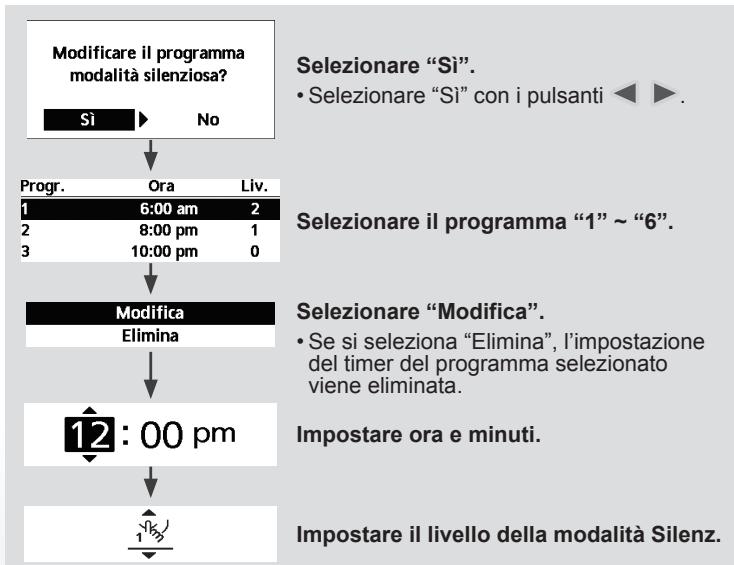

Modalità silenziosa

Selezionare esta icona per un funzionamento silenzioso.

Premere per confirmare la scelta.

(II funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ←].)

Nota:

• Se l'ora si sovrappone con un altre programmata, sullo schermo viene visualizzato "L'ora impostata si sovrappone".

Forza risc.

Selezionare per forzare l'attivazione della resistenza.

Premere per confirmare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

Nota:

• Resistenza forzata viene disabilitata quando l'operazione è gli attivata è viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[B]Chiudi

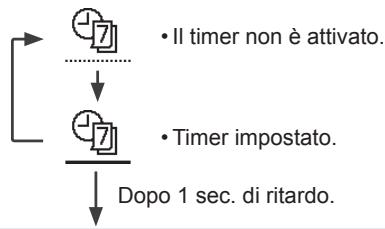

Progr. settimanale

Selezionare esta icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere per confirmare la scelta.

Selezionare "Si".

• Se si selezione "No", si torna alla schermata principale.

• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.

• Copia orari: SeLECTIONARE per copiare una configurazione orario.

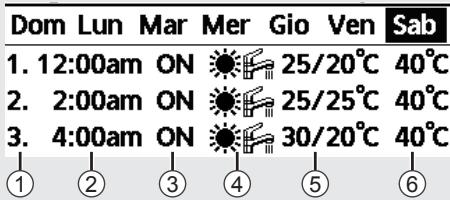

[Esempio di Configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti

Se non sono preimpostati tutti i 6 programmi, viene visualizzata esta schermata.

① Selezionare il programma "1" ~ "6".
② Impostare l'ora e i minuti del timer.
③ Selezionare ON/OFF del timer.
④ Selezionare la modalità operativa.

A/A/ // // //

• Selezionare la modalità con i pulsanti

⑤ Impostare la temperatura delle zone 1 e 2 (se ilsystema dispone di impostazione di 2 zone).

Sabato: Progr. 1: Imp. temp.

Zona1		Zona2
ON	25℃	ON	25℃

⑥ Impostare la temperatura del serbatoio.

Nota:

Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff. 18 Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere per confirmare la scelta.

(Quando si accetta la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

Reset erre

Selezionare per ripristinare le precedenti impostazioni quando si verifica un erre.

Premere per confirmmare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[5]Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezione questa modalità che ripristina le impostazioni predefinite dell'intero sistema.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere perconfermarelascelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Bloccare il controlo remoto?

No

Selezionare "Si".

(La schermata principale viene bloccata.)

• Se si selezione "No", si torna alla schermata principale.

Per sbloccare il telecomando Premere un tasting.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Immettere 4 cifre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente e per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Selectionare"Reset".

(Lo schermo si spagne dopo 3 secondi.)
