Type de produit	Pompe a chaleur air/eau monobloc reversible
Gamme	Panasonic Aquarea T-CAP Generation H
Puissance de chauffage	9,00 kW
Puissance de refroidissement	7,00 kW
COP (A+7°C / W35°C)	4,84
COP (A+7°C / W55°C)	2,94
EER (A35°C / W7°C)	3,17
SCOP basse temperature (W35°C)	4,60
SCOP haute temperature (W55°C)	3,33
Classe energie (W35°C)	A+++
Classe energie (W55°C)	A++
Fluide frigorigene	R410A - 2,30 kg (4,802 T CO2 eq.)
Alimentation electrique	Triphase 400 V
Puissance absorbee (chauffe)	1,86 kW
Resistance electrique d appoint	3,00 kW
Temperature exterieure de fonctionnement	-20°C a +35°C
Temperature de depart eau (chauffage)	20°C a 60°C
Raccordement hydraulique	R 1 pouce 1/4
Niveau sonore charge partielle	65 dB(A)
Niveau sonore pleine charge	68 dB(A)
Dimensions H x L x P	1 410 x 1 283 x 320 mm
Poids	151 kg
Technologie T-CAP	100% puissance maintenue jusqu a -15°C exterieur

FOIRE AUX QUESTIONS - WHMXC09H3E8 PANASONIC

Qu'est-ce que la technologie T-CAP sur la Panasonic WH-MXC09H3E8 ?

La technologie T-CAP (Total Capacity) permet à cette pompe à chaleur de maintenir 100 % de sa puissance de chauffage (9 kW) jusqu'à -15°C de température extérieure. Elle est donc particulièrement adaptée aux régions aux hivers rigoureux, là où les pompes à chaleur classiques perdent jusqu'à 50 % de leur capacité.

La WH-MXC09H3E8 est-elle réversible ?

Oui, cet appareil est réversible : il assure le chauffage en hiver et le rafraîchissement en été. La puissance de refroidissement est de 7,00 kW pour un EER de 3,17 (conditions A35°C/W7°C).

Quel fluide frigorigène utilise cette pompe à chaleur ?

La WH-MXC09H3E8 utilise le fluide frigorigène R410A, avec une charge de 2,30 kg (soit 4,802 tonnes équivalent CO2). Toute manipulation du circuit frigorifique doit être réalisée par un technicien détenteur de l'attestation d'aptitude à la manipulation des fluides frigorigènes.

Cette unité fonctionne-t-elle en monophasé ou triphasé ?

La WH-MXC09H3E8 est un modèle triphasé (400 V). Un branchement électrique triphasé est obligatoire pour son installation. Faites appel à un électricien qualifié pour vérifier la compatibilité de votre installation.

Quelles sont les classes énergétiques de cet appareil ?

La pompe à chaleur obtient la classe A+++ pour un circuit d'eau à 35°C (plancher chauffant, SCOP 4,60) et la classe A++ pour un circuit à 55°C (radiateurs, SCOP 3,33). Ces performances permettent de bénéficier des aides à la rénovation énergétique.

Jusqu'à quelle température l'appareil peut-il chauffer l'eau ?

La température de départ d'eau est réglable entre 20°C et 60°C en mode chauffage. Cela rend l'appareil compatible avec les planchers chauffants (basse température), les ventilo-convecteurs et les radiateurs basse température. Un départ à 60°C est également utile pour la production d'eau chaude sanitaire via un ballon couplé.

Y a-t-il une résistance électrique d'appoint intégrée ?

Oui, une résistance d'appoint de 3,00 kW est intégrée. Elle prend le relais automatiquement lors des températures très basses ou en cas de forte demande thermique, garantissant la continuité du chauffage même dans des conditions extrêmes.

Quels organes de protection sont inclus dans le monobloc ?

Le monobloc intègre de série un filtre, un contrôleur de débit et un vase d'expansion. Ces éléments simplifient l'installation hydraulique et réduisent le nombre de composants à prévoir séparément.

Quelle est la plage de température extérieure de fonctionnement ?

L'appareil fonctionne entre -20°C et +35°C de température extérieure, couvrant l'ensemble des conditions climatiques rencontrées en France métropolitaine, y compris les hivers les plus rigoureux.

Quel niveau sonore faut-il attendre de la WH-MXC09H3E8 ?

Le niveau de pression acoustique est de 65 dB(A) en charge partielle et de 68 dB(A) en pleine charge. Prévoyez une installation respectant les distances réglementaires vis-à-vis des limites de propriété et des voisins (arrêté du 25 juillet 2013).

Quel entretien préventif est recommandé ?

Un contrôle annuel par un technicien certifié est recommandé : vérification de la pression du circuit hydraulique, nettoyage de l'échangeur, contrôle du fluide frigorigène et test de la résistance d'appoint. L'appareil doit également être protégé des accumulations de neige ou de glace devant l'échangeur extérieur.

La WH-MXC09H3E8 peut-elle produire de l'eau chaude sanitaire ?

Cet appareil peut être couplé à un ballon d'eau chaude sanitaire compatible Panasonic Aquarea. La régulation intégrée permet de gérer les priorités entre chauffage des locaux et production d'eau chaude, avec une montée possible jusqu'à 60°C pour limiter le risque légionellose.

MODE D'EMPLOI WHMXC09H3E8 PANASONIC

Pompe à chaleur air-eau (Monobloc)

44-49

Fonctionnement forcé DHW

Ioχupó

Appuyez pour valider votre sélection.

Le mode de fonctionnement puissant est désactivé.

• Le mode de puissance élevée fonctionne pendant 60 minutes.

Aθόρuβο

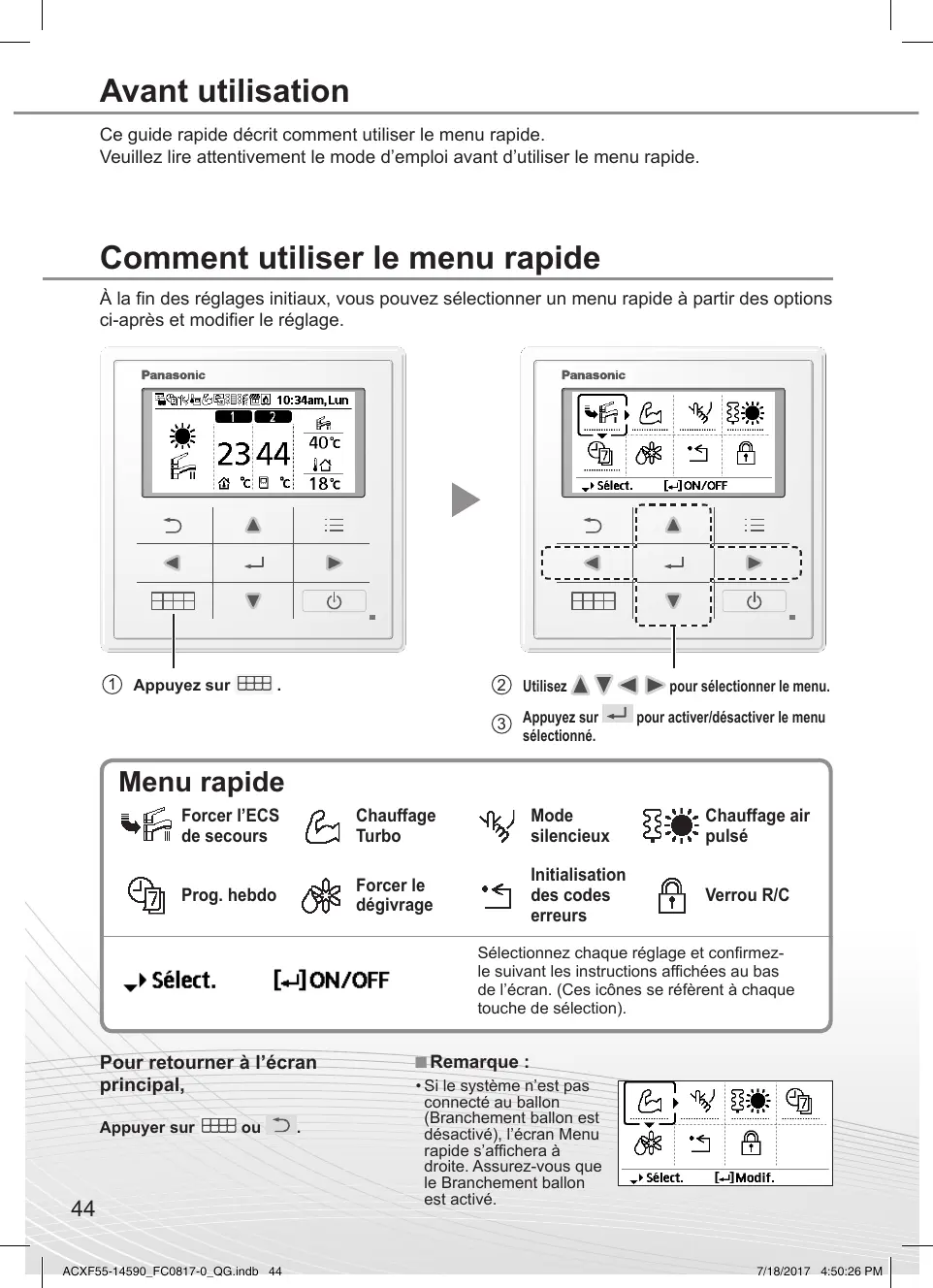

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

① Appuyez sur

② Utilisez △▼▲▷ pour sélectionner le menu. ③ Appuyez sur ↓ pour activer ou désactiver le menu sélectionné.

Menu rapide

Forcer l'ECS de secours

Chauffage Turbo

Mode silencieux

Chauffage air pulsé

Prog. hebdo

Forcer le dégivrage

Initialisation des codes erreurs

Verrou R/C

Select.

ON/OFF

Sélectionnez le réglage et confirmez en suivant les instructions affichées au bas de l'écran. (Ces icônes se réfèrent à chaque touche de sélection).

Pour retourner à l'écran principal,

Appuyer sur ou

Remarque :

• Si le système n'est pas connecté au galon (Branchement galon est désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement galon est activé.

Remarques sur l'icône de fonctionnement

Example :

• Indication de l'icone de fonctionnement «............ » = ARRÉT

• Indication de l'icône de fonctionnement « — — » = MARCHE

Forcer l'ECS de secours

Appuyez sur ↓ pour confirmer votre sélection.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• lorsque Forcer le chauffage est activé.
• Lorsque ivé, le fonctionnement et le mode doivent revenir à l'état précédent mémorisé.

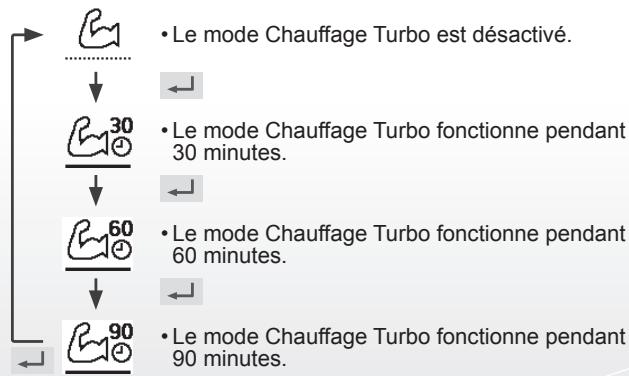

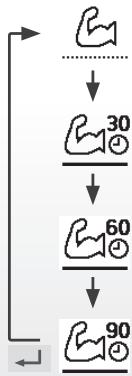

Chauffage Turbo

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Puissant démarre près d'une minute après avoir été activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

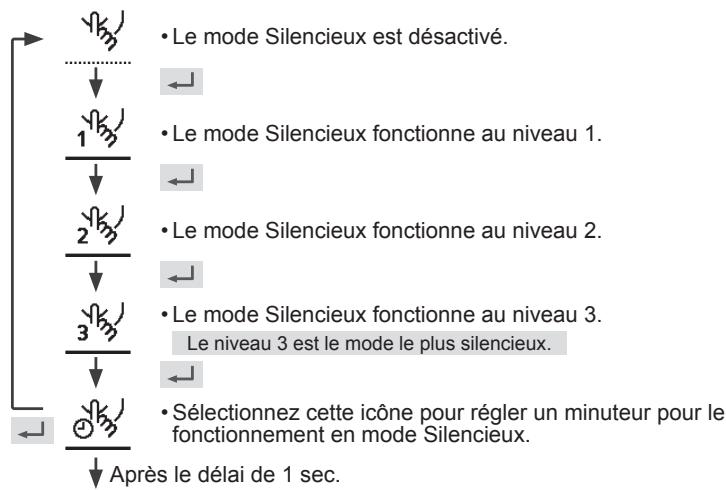

Mode silencieux

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Silencieux démarre près de 1 minute après que ← ait été activé).

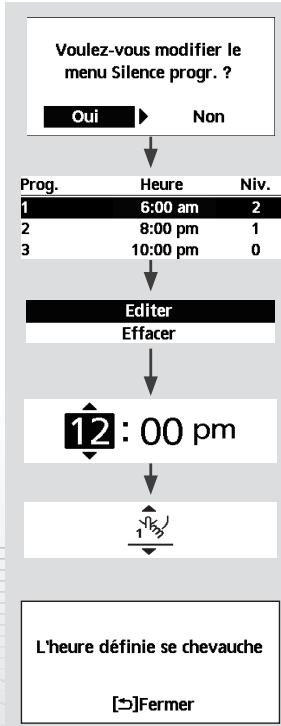

Sélectionnez « Oui

• Sélectionnez « Oui » à l'aide des boutons

Sélectionnez le programme « 1 » à « 6 ».

Sélectionner « Editor

Si vous sélectionnez « Effacer », le réglage du minuteur du programme sélectionné sera effacé.

Réglez l'heure et les minutes.

Sélectionnez le niveau de silence.

Remarque :

• En cas de dépassement du temps défini par un autre programme, « L'heure définie se chevauche » apparaîtra à l'écran.

Chauffage air pulsé

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Forcer le chauffage démarre près de 1 minute après avoir été activé).

• Forcer le désactivé.
• Forcer le activé.

Remarque :

• Le chauffage de secours forcé est désactivé à chaque fois que le système est en marche et « Désactiv » s'affichera.

Désacté en raison du fonctionnement Marche

[Fermer

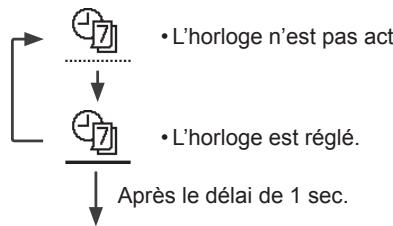

Prog. hebdo

Sélectionnez cette icône pour effacer (annuler) ou modifier le programme hebdomadaire prédéfini.

Appuyez sur ↓ pour confirmer votre sélection.

Sélectionnez « Oui

• ournera à l'écran principal.
• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

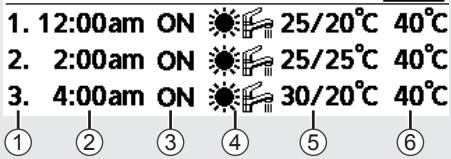

Exemple d'une programmation horloge

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si les 6 programmes ne sont pas tous prédéfinis, cet écran s'affichera.

① Sélectionnez le programme « 1 » à « 6 ». ② Réglez l'heure et les minutes de l'horloge. ③ Sélectionnez MARCHE/ARRÊT de l'horloge. ④ Sélectionnez le mode de fonctionnement.

⑤ Réglez la température de la zone 1 et de la zone 2 (si votre système dispose du réglage 2 zones).

Samedi:Prog.1:T'consigne
Zone1		Zone2
ON	25°C	ON	25°C

⑥ Réglez la température du galet.

Remarque :

• L'horloge est désactivée lorsque "Forcer chauffage de secours" ou "Contact été / hiver" est activé.
• Si vous avez prédéfini le programme hebdomadaire sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Forcer le dégivrage

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté).

Demande acceptée

[5]Fermer

Initialisation des codes erreur.

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

L'écran ci-dessous s'affichera lorsque le mode a été accepté.

Demande acceptée

[Fermer

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode, qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

L'écran ci-dessous s'affichera lorsque le mode a été accepté.

Voulez-vous verrouiller la télécommande ?

Oui

Non

Sélectionnez « Oui »

(L'écran principal sera verrouillé).

• Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande, appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4 chiffres quelconques du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur et maintenez pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez « Reset »

Le mot de passe est initialisé à 0000.

1. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
