HASZNÁLATI ÚTMUTATÓ BRIGGS & STRATTON 290400 BRIGGS & STRATTON

Postup yémény zapalovác svicky - Obrázek

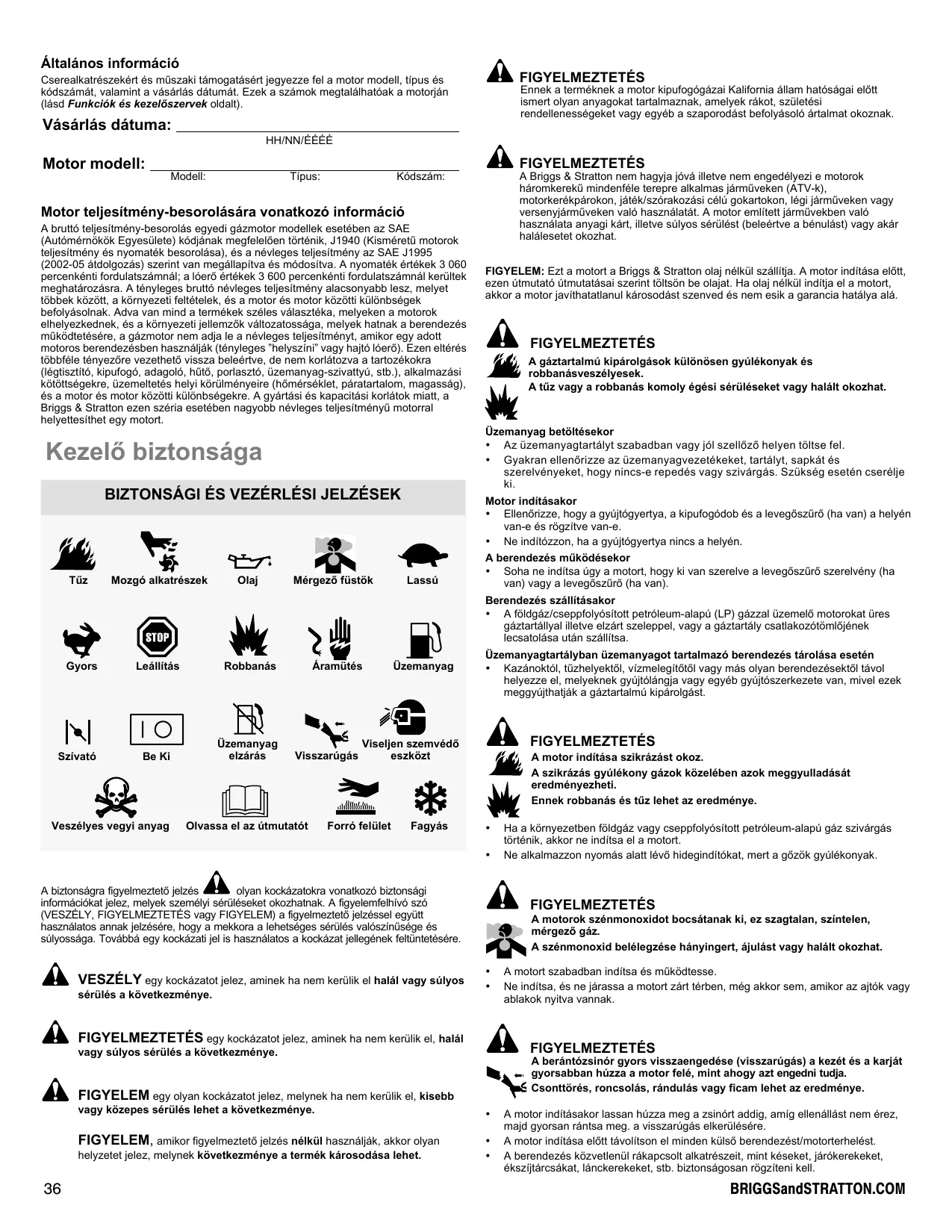

Cseerealktrészekét émuszaki támogatásjert jegyezze fel a motor modell, tipus ékósdzámá, valamint a vásárlás datumat. Ezek a számok megtalalhatoak a motorján (lásd Funkciók és kezelöszervek oldalt).

Vásárlás dátuma:

HH/NN/EEEEE

Motor modell:

Modell:

Tipus:

Kódszám:

Motor teljesitmény-besorolására vonatkozó informácio

A brutó teljesitmény-besorolás egyedi gazmotor modellek esetében az SAE (Automémokő Egyesülete) kódjanak megfeleloen történik, J1940 (Kisméretu motorok teljesitmény és nyomaktéborsorlá), és a névleges teljesitmény az SAE J1995 (2002-05 ádlogozás) szerint van megállapitva és mósősita. A nyomakték értékek 3 060 percentkénti fordulatszámá; a lóer értékek 3 600 percentkénti fordulatszámá kerültek meghatározásra. A tenyleges brutto névleges teljesitmény alacsonyabb lesz, melyet többek kõtzt, a környezeti feltetelek, és a motor és motor kõtzt különbségekbefolyasolnak. Adva van mind a termékek széles választeka, melyeken a motorok elhelyezkednek, és a környezeti jellemző kvaltozatossága, melyeken hatnak a berendezés múkötdétésere, a gazmotor nem adja le a névleges teljesitményi, amikor egyaddot motores berendezésben hasznájlák (tenyeges "helyszíni" vagy hajtó lóer). Ezen elterés többéfe tenyező veszethö vissza beleérte, de nem k Lorátozva a tartózekokra (légtisztló, kipufogó, adagoló, hütő, porlasztó, üzemanyag-szivattyú, stb.), alkalmazásí kotötségekre, üzemeltetes helyi korulmeneire (hömséklet, páratartalom, magasság), és a motor és motor kõtzt különbségekre. A gyartás i sé capacitási k Lorátok miatt, a Briggs & Stratton ezen szeria esetében nagyobb névleges teljesitményu motorral helyettesihet egy motorot.

Kezelő biztonság

BIZTONSAGI ES VEZERLESI JELZESEK

Tuz

Mozgo alkatreszek

Olaj

Mérgező füstok

Lassu

Gyors

Leallitas

Robbanás

Aramutés

Uzemanyag

Szivató

BeKi

Uzemanyag elzarás

Visszarugas

Viseljen szemvédő eszközt

Veszélyes vegyi anyag

Olvassa el az utmutató

Forro felület

Fagyás

ABiztansagra figyelmezteto jelzes oyan kockazatokra vonahtkoz bizzonsagi informaciokat jelez, melyek szemelyi serelesek okozhatnak. A figyelmfelhivo szo (VESZELY, FIGYELMEZTETES vagy FIGYELEM) a figyelmeztto jelzessel egyutt hasznalatos annak jelzese, hogy a mekkor a lehetseges sereles valosinusege es sulyossaga. Tovabba egy kockazati jel is hasznalatos a kockazat jellegenek feltuntetese.

VESZÉLY egy kockázatot jelez, aminek ha nem kerülik el halál vagy súlyos sérûles a következménye.

FIGYELMEZTETÉS egy kockázatot jelez, aminek ha nem kerülik el, halál vagy sulyos sérulés a következménye.

FIGYELEM egy olyan kockazatot jelez, melynek ha nem kerülik el, kisebb vagy kozepes sérulés lehet a kovetkezménye.

FIGYELEM, amikor figyelmeztető jelzes nélkül használájk, akkor oyan helyzetet jelez, melynek következménye a termek károsodása lehet.

FIGYELMEZTETES

Ennek a termeknek a motor kipufogogazai Kalifonia allam hatosagai elott ismert oyan anyagokat tartalmaznak, amelyek rakot, szuletesi rendellenessessekegket vagy egyeb a szaporodastbefolysoló artalmat okoznak.

FIGYELMEZTETES

A Briggs & Stratton hem hagyja jová illetve hem engedélyezi e motorok háromkerekú mindfulnessere terepre alkalmas járnuveken (ATV-k), motorkerékpárokon, játék/szórakozásé celu gokartokon, légi járnuveken vagy versenyjárnuveken való hasznalatat. A motor emlitetjérnuveken való hasznalata anyagi kart, illetve sulyos serulést (beleertve a bénulast) vagy akár haláteset okozhat.

FIGYELEM: Ezt a motor a Briggs & Stratton olaj nélkūl szàllitj. A motor indītāsa elött, ezen utmutató utmutatási szerint töltsön be olajat. Ha olaj nélkūl inditjla e a motor, akkor a motor javithatlanul károsodást szvenéd és nem esik a garancia hatálya ala.

FIGYELMEZTETÉS

A gáztartalmú kipárolgások különösen gyulékonyak és robbanásveszélyesek.

A tuz vagy a robbanás komoly égési sérüléseket vagy hal't okozhat.

Uzemanyag betoltesekor

• Az uzemanyagtartályt szabadban vagy jól szellóz helyen tölse fel.
• Gyakran ellenörizze az üzemanyagvezetékeket, tartályt, sapkát és szerelvényeket, hovy nincs-e repedés vagy szivargás. Szükség esétén cseréljeki.

Motor inditásakor

• Ellenőrizze, hógy a gyüjtógyertya, a kipufogódob és a levegőszürő (ha van) a helyén van-e és rögzítve van-e.
• Ne inditózzon, ha a gyújtógyertya nincs a helyén.

A berendezés muködésekor

• Soha ne indítsa úgy a motort, hogy ki van szerelve a levegószúrő szerelvény (ha van) vagy a levegószúrő (ha van).

Berendezes szallitásakor

A foldgaz/cseppolyosittoptroleum-alapu (LP) gazzal uzemel motorokat uregaztartalyal illette elzart szeleppel, vagy a gaztartalycslatlakozotmnejenek lecsatolasa utan szaftla.

Uzemanyagtartályban uzemanyagot tartalmazó berendezés tárolása esétén

Kazánoktól, tuzhelyektól, vizmelegitól tól vagy más oyan berendezéktól távol helyeze el, melyeknek gyüjtólangja vagy egyeb gyrojószerkezete van, mivel ezek meggyu jthatak a gázartalmu kipärolgast.

FIGYELMEZTETÉS

A motor inditása szikrázást okoz.

A szikrázs gyúlékony gazok közelében azok meggyulladását eredményezheti.

Ennek robbanas es tuz lehet az eredmenye.

Ha a környezetben földgáz vagy cseppolyósított petróleum-alapú gáz szivárgás történik, akkor ne indītsa el a motort.
- Ne alkalmazzon nyomás alatt levó hideginditókat, mert a goźok gyúlekonyak.

FIGYELMEZTETES

A motorok szénmonoxidot bocsátanak ki, ez szagtalan, szintelen, mérgezó gáz.

A szénmonoxid beleegzese hanyingert, ájulast vagy halált okozhat.

A motor szabadban inditsa es mukodtesse.
- Ne inditsa, és ne jarassa a motort zárt terben, meg akkor sem, amikor az ajtók vagy ablakok nyitva vannak.

FIGYELMEZTETÉS

A berantózsinórgyors visszaengedese (visszarugás) a kezet es a karjat gyorsabban húzza a motor felé, mint ahogy azt engedni tudja.

Csonttores, roncsolas, randulas vagy ficam lehet az eredmenye.

• A motor inditásakor lassan húzza meg a zsinórt addig,(amig ellenállast nem érez, maior gyorsan ranta meg. a viszarúgás elkerülésére.
  A motor inditasa elott tavolitson el minded kulso berendezest/motorterhelst.
  A berendezes kozvetlenul rakapcsolt alkatrzeszeit, mint késeket, járokerekeket, ekszijtárcsákat, lanckerekeket, stb. biztanságosan rögziteni kell.

FIGYELMEZTETES

A forgo alkatreszek erintkezese ber kerulhetnek a kézzel, labbal, hajjal, ruhazattal és más, a testen viselt tárgyakkal, vagy beleakadhatnak azokba.

Ennek balesetból eredő amputacio vagy súlyos bórsérulés lehet az eredménye.

• A berendezés mūködtetésekor a védōberendezéseknek a helyükòn kell lenniúk.
• Forgo alkatrészektőtARTa sávol kezeit és lábait.
  A hosszú Hajat kõsse fel, és vegye le az ékszereket.
• Ne viseljen bô ruhat, lógo húzózsírokat, vagy oyan ruhadarabokat, amelyeket a gép elkaphat.

FIGYELMEZTETES

A járó motorok hót termelnek. A motor alkatrészek, kūlönösképpen a kipufogódob rendkivül felforrosodnak.

Ha hozzaérnek, komoly égési sérülèsek keletkezhetnek.

A gyulekony hulladek, pl. lomb, fü, cserje stb. meggyulladhatnak.

Hagyja lehulni a kipufogódobot, a motorhengert és a bordákat, mielott hozáér.

• Az összegyült hulladékot távolítsa el a hangtompító környéköról és a henger környezetébül.
  Ha a berendezest erdovel, fvel, cserjelv boritott nem mvelt teruleten hasznalja, akkor szerejenfel szikrafogot, es aztarta smukodkepes allapotban. Kalifornia allam tovenyei ezt megkovetelik (Kalifornia allam kozvagyonra vonatkoz torvenykonyvnek 4442, cikkelye). MAs allamoknak is hasonlo tovenyieik lehetnek ervenyben. A szovetsegi tovenyek szovetsegi teruiltre vonatkoznak.

FIGYELMEZTETES

Véletlen szikraképzódes:tuzet vagy áramütest okozhat. A vétleten inditás balesetból eredő amputációt vagy zúzott sebeket okozhat.

Tüzveszély

Beallitaksok vagy javitaksok vegzese elott:

• Bontsa a gyrotytaya vezetekenek csatlakozasat, es tartsa tavol a gyrotytayatol.
• Bontsa az akumulátor csatlakozását a negativ polusnal (csak elektrmos inditással rendelkező motorok esetében.)
  Csak megfelelo szerszámokat használjon.
• Ne piszkalja a szabalyoz rugó, összeköteseket vagy más alkatrészeket a motor sebességének novelèse erdekében.
• A potalkatrészeknek ugyanolyanoknak kell lenniuk, és ugyanarra a helyre kell beszerelni azokat, mint azeredeti alkatrészeket.
• Ne üsse meg a lendkereket kalapáccsal vagy egyéb kemény tárggyal, mivel a lendkerék késöbb mücködes kozben összetörhet.

Gyujtás ellenörzesekor:

Jóváhagyott gyújtógyertya tesztert használjón.
- Ne Ellenőrìzze a gyújtást, amikor a gyújtógyertya nincs a helyén.

FIGYELMEZTETES

A gázne mū üzemanyagok rendkivül gyulékonyak és a levegóvel együtt a környezet homérsekletét felveve azonnal robbanásveszélyes keveréket alkotnak.

Ha gászagot érez

Ne inditsa el a motort.
- Ne muködtessen elektramos kapcsolókat.
Ne hasznalja Telefonjat a kozelben.
- Ürütse ki a területet, majd forduljön a gázszolgáltatóhoz vagy a túzoltósághoz.

FIGYELMEZTETES

Karbantartási munkálatok végzése közben viseljen szemvédó eszköz. Ha a szivángó cseppolyósított petróleum-alapú gaz börrel/szemmel érintkezik, akkor fagyái sérülésst okozhat.

A felszerelési, beallitási és karbantartási munkákat képzett szakembernek kelli végeznie.
- Rendszeresen ellenorizze a Hajekony uzemanyagellato verzeteket. Ellenorizze, hogy jo allapotban van-e. Cserelje ki a seruit vagy szivargó alkatreszeket.

FIGYELMEZTETÉS

Hiányzó vagy működéséptelen "üzemanyag elzáró" szelep tüzet vagy robbanást okozhat.
- Ne mūködtesse a berendezést, ha az "üzemanyag-elzáró" szelep hiányzik vagy mūködésköptelen.

Funkciok és kezelőszervek

Hasonltsa ossze az abrata motorjaval, hovy megismeredjen a kulönbozofunkciok és kezeloszervek elhelyezesevel.

A. Motorszám
Modell Tipus Kódszám
B. Gyujtógyertya
C. Levegőszűrő
D. Olajszintjelzó pálá
E. Olajszüró
F. Olajleresztő csavar
G. Olajnyomás-érzekeló
H. Ujjvédō / védörács
I. Elektromos öninditori
J. Rugóerós indító (választhato)
K. Cseppolyósított petroleum-alapú gáz/földgáz keverő
L. Kipufogocsonk
M. Kipufogódob
N. Olajhúó (választható)

Muködés

Olajterfogat (lásd a Múszaki jellemzok címu részt)

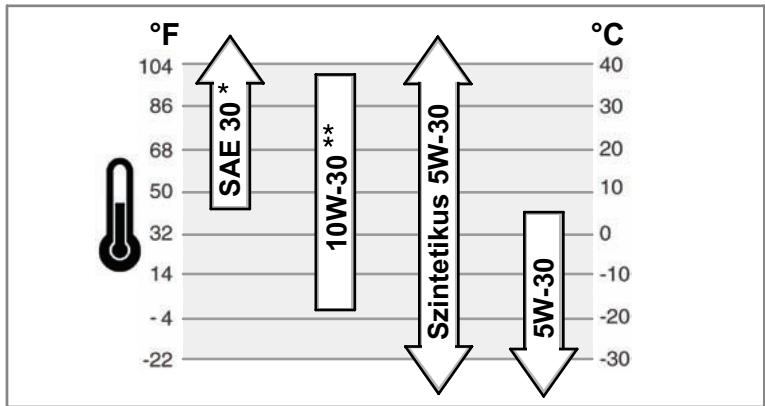

Ajänlott olajminósegek

A legjobb teljesitmény elérésére ajánljuk a Briggs & Stratton jóttálasi bizonylattal rendelkező olajakat. Más jo minoségú detergenstartalmu kenöolajak akkor hasznáhtoák, ha teljesitményszint besorolásuk SF, SG, SH, SJ vagy nagyobb. Ne hasznájón adalekokat.

A környezeti hórméşklet határozza meg a motor számára a megfelelő olaj viszkozitást.

A feltetelezett külso hörmsékleti tartomáynak leginkább megfelelo viszkozitás kivalasztsára használaj a diagramot.

• 40^ F( 4^ C) alatt az SAE 30 hasznalata nehéz indítást okoz.
  ** 80°F (27°C) felett a 10W-30 használá tata megnövekedett olajfogyasztást okoz. Gyakrabban Ellenőrizze az olajszintet.

Az olaj ellenörzese/betöltese - ábra

Olaj betöltese es ellenörzese elott

• AlItsa vizszintes helyzetbe a motort.
• Az olajbetöltő területet tiszítlsa meg a portól.
• Vegye ki az olajsintjelzó pálcát (A), és tiszta kendővel torölje le (ábra 2).
• Az olajszintjelzo palcat utkozesig tolja be.
• Vegye ki az olajsztjelzo palcát, és ellenőrizze az olajsztintet. Az olajsztjelzo palcán a FULL (TELE) jelzésnél (B) kell lennie.
• Ha alacsony, akkar lassanOntse olajat aolomalobetöltnylnsablasa (C). Ne toltse tul. Az olaj betoltese utan varjon egy percig, majd ellenorizze az olajsintet.
• Az olajsztjelzó pálcát utközésig tolja be.

Olajnyomás

Ha tul alacsony az olajnyomás, akgor egy nyomaskapcsoló (ha be van szerelve) leallitja a motrot vagy a berendezén aktival égy jelzëszközt. Ha ez történik, akkor allitsa le a motrot es az olajszintjelžo páçcával ellenörizze az olajszintet.

Ha az olajszt z an ADD (TOLTES) jel alatt van, akkor annyi olajat toltsson bele, hogy az elerje a FULL (TELE) jelzest. Inditsa be a motort es a hasznalat folytatasa elott ellenorizze, hogy megfelelo-e a nyomás.

Ha az olaszint z ADD (TOLTES) és FULL (TELE) jelzesek kozott van, akkor ne inditsa be a motort. Az olajnyomás problema kijavitársa forduljon eyh Hivatalos Briggs & Stratton szervizàllomashoz.

Ajánlott üzemanyag-minósegek

FIGYELMEZTETÉS

Hiányzó vagy működéséptelen "üzekmanyag elzaró" szelep tüzet vagy robbanást okozhat.

• Ne mūködtesse a berendezést, ha az "üzemanyag-elzáró" szelep hiányzik vagy mūködéskeptelen.

Az üzemanyagnak meg kell felelni ezeknek a kovetelmenyeknek:

Tiszta, szaraz, nedvessegtól és szemcsés szennyezódestól mentes üzemanyagot használjon. Nem a következő ajnolt étékeknek megfelelo üzemanyag hasznalata teljesitmény problemákat okozhat.
A cseppfolyositott petroleum-alapu gazzal valorukodesre beallitot motorokban kereskedelmi minosegud HD5 jelzésu cseppfolyositott petroleum-alapu gaz hasznalata javasolt. Az ajnlott uzemanay-osszetetel minimum 2500 angol hogeyseglab3 energiartalom, maximum 5% propilen, 2,5% butan es egyeb nehezebb gaz, valamint minimum 90% propantartalom.

A földgány vage cseypfpolyosiitt petrólne-alapu gazzal uzmeló motorokat földgázzal vagy fágykony propannl törtő ozuemeltesésre engedéyeztéték. A károsanyag-kibocsátst szabályórnásrendzem EM (Motoron eszkóztó módositások).

Uzemanyag betöltese

FIGYELMEZTETÉS

A gáztartalmú kipárolgások különösen gyúlékonyak és robbanásveszélyesek.

A tuz vagy a robbanás komoly égési sérülseket vagy halált okozhat.

Uzemanyag betoltéskor

• Az uzemanyagtartályt szabadban vagy jól szellőzó helyen tõltse fel.
• Gyakran ellenőrìzze az üzemanyagvezetékeket, tartályt, sapkát és szerelényeket, hogy nincs-e repedés vagy szivárgás. Szükség esétén cserélje ki.

A földgáz vagy cseppolyositot petroleum-alapú gázzal üzemelő motorok üzemanyag-utantoltésere vonatkoz informáciokkal kapcsolatosan olvassa el a gyárójá altal melékel kezelési utmutató.

A motor inditása - ábra ③

FIGYELMEZTETES

A berantózsinó gyors visszahúzása (visszarugás) a kezet és a karját gyorsabban húzza a motor felé, mint ahogy azt engedni tudja.
Csonttóres, roncsolás, rändulás vagy ficam lehet az erédménye.

• A motor inditásakor lassan húzza a berántózsinór, tíg Ellenállast nem érez, maior a viszarugás elkerülésere gyorsan ranta sa meg.

FIGYELMEZTETES

A gáztartalmú kipárolgások különösen gyulékonyak és robbanásveszelyesek.

A tuz vagy a robbanás komoly égési sérüléseket vagy hal't okozhat.

Motor inditásakor

• Ellenőrizze, hogy a gyújtógyertya, a kipufogódob és a levegőszűro a helyén van-e és rögzítve van-e.
• Ne inditózzon, ha a gyújtógyertya nincs a helyén.

FIGYELMEZTETES

A motorok szénmonoxidot bocsátanak ki, ez szagtalan, szintelen, Mergezó gáz..

A szénmonoxid belélegzésé hanyingert, ájulást vagy halált okozhat.

A motor szabadban inditsa es mukodtesse.
- Ne inditsa, és ne jarassa a motort zárt terben, meg akkor sem, amikor az ajtók vagy ablakok nyitva vannak.

FIGYELEM: Ezt a motort a Briggs & Stratton olaj nélkül szàllitja. A motor inditása elött, ezen utmutató utmutatássai szerint tölson be olajat. Ha olaj nélkül inditjla el a motort, akkar o a motor javithatlanul károsodst szenved, és nem esik a garancia hatálya ala. Megjegyzés: Egyes motorok és berendezésk távvezérolvenn vankelláva. A távvezéltó helyenek és mückodesénék ismertetését a berendezés utmutatójban talája meg.

1. Ellenorizez a z olajsintet. Lásd Olaj ellenörzese/Olj betöltese címú részeket.
2. Ellenőrìzze, hógy a berendezés Hajtásszabályozó kezelöszerveit, ha vannak, ki vannak-e kapcsolvera.
3. Az üzemanyag-elzáró szelepet (A), ha be van szerelve, fordītsa a be állásba (ábra 3).

4. A leallitó kapcsolóval (F) rendelkező motoroknál a kapcsolót állitsa be helyzetbe.

5. A gázsabályozó (B) mozgassa a gyors helyzetbe A motort a gázsabályozó gyors helyzetbe allitásával mūködtesse.

6. Rugóerós indító: Az indítókulcsot (D), ha be van szerelve, fordítsa mūkódés helyzetbe.
7. Rugóerós inditó: Erosen tartsa a berántózsínor fogantúját (E).Lassan addig húzza a berántózsínor fogantúját, amig ellennallst nem érez, majd hirtelen rántsa meg. Megyegyzés: Ha harón kiserlet utn sem indul a motor, akkor keresse fel a BRIGGSandSTRATTON.COM webhelyet yag hivja az 1-800-233-3723 telefonszámot (az Egyesült Allamokban).

FIGYELMEZTETÉS: A berántózsinó gyors visszahúzása

(vissarugás) a kezét és a karját gyorsabban húzza a motor felé, mint ahogy azt engedni tudja. Törört csontok, töresek, ronsoláskov yagy ficamok a kóvetkezményei. A motor inditásakor lassan húzza meg a zsinórt addig, amig Ellenállast nem érez, majd gyorsan ràntsa meg, hogy elkerülüe a vissarugást.

1. Elektromos inditás: Az elektromos inditókulcsot (D) forditsa be/start helyzetbe. Megjegyzés: Ha haröm kiselet után sem indul a motor, akkor keresse fel a BRIGGSandSTRATTON.COM webhelyet vagy hivja az 1-800-233-3723 Telefonszámot (az Egyesült Allamokban).

FIGYELEM: Az onindito élettartamának novelésère rovid inditasi ciklusokat használjon (maximum öt masodperc). Két inditasi ciklus kozott varjon egy percet.

A motor leállitása - ábra ③

1. A gázsabályozó (B) kart mozgass a lassú helyzetbe, fordítsa az inditókulcsot (D) ki helyzetbe (ábra 3). Vegye ki a kulcsot, és tegye biztonságos helyre, ahol gyermekek nem férhetnek hozzá.
2. AlItsa a lealito kapcsolot (F), ha be van szerelve, ki helyzetbe.
3. Miután leállt a motor az üzemanyag-elzáró szelepet (A), ha be van szerelve, forditsa zárt álásba.

Karbantartás

Csak eredeti berendezs cserealkatrzesek hasznaljon. Más alkatrészek esetleg nem nyújták azt a teljesitményt, károsithatják az egyseşés és sérüleshz gezehtetnek. Tóvàbbá más alkatrészek hasznalata érvénytelenitheti a garanciát.

Javasoljuk, hogy a motor és motor alkatrészek barmely karbantartásat és szervizelését
Hivatalos Briggs & Stratton szervizállomáson végeztesse.

FIGYELEM: Minden alkatresznek, melyet ebbe a motorba épitettek a helyén kell maradnia a megfelelo mukodés érdekében.

Károsanyag-kibocsatás

A károsanyag-kibocsatást szabályozó eszközök vagy a rendszer karbantartását, cseréjét vagy javitását barmely nem kózúi motor javitásával foglalkozó szervezet vagy szemely elvégezheti. Azonban a "dijmentes" károsanyag-kibocsatás szabályozás javitáshoz a munkát a gyár hivatalos szervíállomásán kell elvégeztetni. Lásd Károsanyag-kibocsatási garancia.

FIGYELMEZTETES

Véletlen szikrakpódés:tzet vagy aramutest okozhat.

A vêletten inditás balesetból eredő amputációvagy zúzott sebeket okozhat.

Tüzveszély

Beallitaksok vagy javitasok vegzese elott:

• Bontsa a gyujtógyerta vezetékének csatlakozásat, és tartsa távol a gyujtógyertyától.
  Csak megfelelo szerszámokat használjon.
• Ne piszkálá a szabályozó rugó, összeköteseket vagy más alkatrészeket a motor sebességenek növelse érdekényen.
• A potalkatrészeknek ugyanolyanoknak kell lenniuk, és ugyanarra a helyre kell beszerelni azokat, mint azeredeti alkatrészeket.
• Ne üsse meg a lendkereket kalapáccsal vagy egyék kemény tárggyal, mivel a lendkerék késöbb muködés kozben össetörhet.

Gyujtasetlenorzesekor:

Jóváhagyott gyújtógyertya tesztert használjon.
- Ne ellenőrizesze a gyújtást, amikor a gyújtógyertya nincs a helyén.

Karbantartasi tablazat

Elso 5 üzemóra

Olajcsere

8 üzemóranként vagy naponta

Ellenorizze az olajsintet
Tisztítsa meg a kipufogódob és a kezelőszervek körüli területet

Minden 100 ora eltevel vagy evente

Tisztitsa meg a levegoszurot*
Tisztfsa meg az elszurot (ha be van szerelve) *
Csereljen motorolajat es szurot
Cserelje ki a gyujtogyertyat
Ellenorizze akipufogódobot és a szikrafogó
Ellenorizzae a szelephézagot

Minden 400 ora elteltével vagy évente

Csereljen levegoszurot
Tiszitsa meg a leghutorendszzert
Tisztitsa meg az olajhutbordait

• Poros környezetben vagy amikor levegőból származó szilard szennyeződés van jelen, akkor gyakrabban tisztfítsa meg.
  ** Nem szükséges, hacsak motorteljesitmény problémákat nem észllett.

Gyújógyertya csere - ábra ④

Résméróvel (B) ellenörizze a hézagot (A, ábra 4). Ha szük séges, akkor allītsa vissza a hézagot. Szerelje be az ajánliott nyomatékkal húzza meg a gyujógyertyat. Hézag beallītāsahoz vagy a nyomatékhoż lásd a Mùszaki jellemzǒk címu rěszt.

Megiegyzs: Egyes helyeken, a helyi tovenyek megkivanjak az elotet ellenallassal szereit gyujtogyerta hasznalata t zavarojelek elnyomasa vgett. Ha ez a motor eredetilg is elotet ellenallssal szereit gyroxtogyertayaval volt ellatva, csakis az azonos típusét hasznalaja cse reseten.

Ellenőrizable a kipufogódobot és a szikrafogót - ábra ⑤

FIGYELMEZTETÉS

A járó motorok hót termelnek. A motor alkatrészek, különöskeppen a kipufogódob rendkivül felforrosodnak.

Ha hozaérnek, komoly égési sérülések keletkezhetnek.

A gyulékony hulladék, pl. lomb, fü, cserje stb. meggyulladhatnak.

Hagyja lehulni a kipufogodobot, a motorhengert es a bordakat, mielott hozzaer.
- Az összegyült hulladékot távolítsa el a hangtompíto környéköról és a henger környezetébül.
Ha a berendezest erdovel, fvel, cserjevel boritott nem mvelt teruleten hasznalja, akkar szereljen fel szikrafogot, es aztarta mukodokepes allapotban. Kalifornia allam törvyenei ezt megkovetelik (Kalifornia allam kozvagyonra vonatkozó törvenkyönyenek 4442. cikkelye). Más allamoknak is hasonló törvenyieik lehetnek érvényben. A szovetségí törvenyek szovetségí teruître vonatkoznak.

Ellenörizze a kipufogódobot (A, ábra 5) hogy nincsenek-e rajta repedések, korroziós károsodások vagy más sérülèsek. Szerelje le a szikrafogó (B), ha be van szereleve, és ellenörizze a sérülèseit vagy a szentől származó eltömdését. Ha cserealkatrészre van szükség, akkor ellenörizze, hogyCsak azeredeti berendezcserealkatrészei kerültek-e felhasznalársa.

FIGYELMEZTETÉS: A cserealkatrészeknek ugyanolyanoknak kell lenniuk,

és ugyanabban a helyzetben kell azokat beszerelni, mint az eredeti alkatreszeket, ellenkező esetben tüzet okozhatnak.

Olajcsere -abra 8 9 10 11

FIGYELEM: A fáradt olaj veszélyes hulladék és megfelelo mádon kell elhelyezni. Ne Ontario háztartasi hulladékba. ABiztonságos hulladék elhelyezeddul/úrahasznositással Kapcsolatosan érdeklödljön a helyi önkormányzatnál, szervizközpontban vagy viszonteladónál.

Olaj leeresztése

1. Leallitott, de meg meleg motornál, bontsa a gyújtógyertya gezeték csatlakozását (A), és tartsa távol a gyújtógyertáytól (ábra 8).
2. Csavarja ki az olajleeresztó csavart (B, ábra 9). Az olajat egy erre a celra jóváhagyott tartályba engedje le.
3. Miután leengedte az olajat csavarja be, ès húzza meg az olajleeresztó csavart.

Olajszurocsereje(ha be van szerelve)

Egyes modelelek olaszürövel vannak ellatva. A csereidokozok a Karbantartasi tablazat cimu részben talalhatoak.

1. Az olajat engedje le a motorból. Lásd Olaj leeresztése címu rész.
2. Szerelje ki az olajszurot (C) és gondoskodjon a megfelelo hulladékelhelyezésról. Lásd ábra 10.
3. Az uy olajszuro beszerelése elott, friss, tiszta olajjal kissé nedvesitse meg az olajszuro tomitéseit.
4. Addig kézzel csavarja az olajsūrōt,/amig a tömités nem érintkezik az olajsūrō adapterével, majd 1/2 - 3/4 fordulattal húzza meg az olajsūrōt.
5. Olaj utantoltse. Lásd az Olaj utantoltse címu rész.
6. Inditsa el a motort. Amikor a motor felmelegedett ellenorizze az olajsivargasokat.
7. Állitsa le a motort, és ellenőrìze az olajszintet. Az olajszintjelző pálcán a FULL (TELE) jelzésnél kell lennie.

Olaj betöltese

• Alítsa vízsintes helyzetbe a motort.
• Az olajbetoltó területet tiszíttsa meg a portól.

• Az olajterfogatot iltoen lásd a Múszaki jellemzok címu részt.

• Vegye ki az olajsintjelzó pálcát (D), és tiszta kendővel torölje le. Lásd ábra 11.

• Lassan öntse az olajat a motor olajbetö'tnyilásába (E). Ne tõltse tül. Az olaj betöltése után varjon egy percig, majd ellenőrizze az olaszintet.
• Tegye be, és húzza meg az olajszintjelő pálcát.
• Vegye ki az olajsztjelzó pálcát, és ellenőrizable az olajsztint. Az olajsztjelzó pálcán a FULL (TELE) jelzésnél (F) kell lennie.
• Tegye be, és húzza meg az olajsztjelzó pálcát.

A levegoSZuro szervizelése - abra 6

FIGYELMEZTETÉS

A gáztartalmú kipárolgások különösen gyulékonyak és robbanásveszélyesek.

A tuz vagy a robbanás komoly égési séruléseket vagy halált okozhat.

• Soha ne indītsa Úgy a motort, hogy ki van szerelve a levegőszúró szerelvény vagy a levegőszúró.

A leghutorendszer tiszitása - ábra ⑦

FIGYELMEZTETES

A járó motorok hót termelnek. A motor alkatrészek, kūlönösékppen a kipufogódob rendkivül felforrosodnak.

Ha hozaérnek, komoly égési sérülèsek keletkezhetnek.

A gyulékony hulladék, pl. lomb, fü, cserje stb. meggyulladhatnak.

Hagyia lehulni akipufogodobot, a motorhengert es a bordakat, mielott hozzaer.
- Az összegyült hulladékot távolítsa el a hangtompító környékéról és a henger környezetébül.

FIGYELEM: Vizet ne hasznaljon a motor tiszitásához. A viz szennyezheti az üzemanyag-ellátó rendszert. Kefét vagy száraz kendôt hasznaljon a motor tiszitásához. Ez egy léghutés mota. A szennyezodés vagy a nyesedék akadályozhatja a légáramlást é a motor tulmelegedését okozhatja, mely gyengébb teljesitményt és rövidebb motnéttartamot okoz.

Kefet vagy szaraz Kendő hasznajón a nyesédék ujjvédörórl/vedörácrsől (A) valóeltávolitársá. Tarta sitztán az összekapcsól szerkezet, rugókat és kezelöszerveket (B). A kiupofogódB (C) körüli és mögítii területetARTa sára a gyulekony nyesedéktől

FIGYELEM: Ne hasznaljon süritet levegőt vagy oldszereket a szürö tiszitására. A süritet levegő károsithatja a szürot, és az oldszerek oldák a szürot.

A szervizkövetelmenyeket a Karbantartási tablázat tartalmazza.

1. Bontsa a reteszeléseket (A) és vegye le a fedelet (B). Lásd 6. ábra.
2. Szerelje ki az anyat (D) és a rogzitogyurut (E).
3. Vegye ki a levegoszurot (F).
4. Vegye ki az eloszurot (G), ha be van szerelve, a levegoszurobol.
5. A nyesedek fellazitára utögesse meg a levegószürő kemény felületét. Ha tólzottan elszennyezódött a levegószürő, akkor cserélé ki egy ú levegószürőre.
6. Az eloszurōt tiszitósszeres vizben mossa ki. Majd hagy alaposan kiszáradni. Ne olajozza be az eloszurōt.
7. Tegye be a szaraz eloszurot a levegoszurobe.
8. Szerelje be a levegoszurot es a rogzitogyurvel es az anyaval rogzitse azimuth
9. Szerelje be és rögzítse a fedelet.

(7. ábra). Győzódjön meg arról, hogy az olajhútő bordái (D) meg vannak-e tiszítiva a szennyezódestól és a nyesedéktól.

Tárolás

FIGYELMEZTETÉS

A gáztartalmú kipárolgások különösen gyúlékonyak és robbanásveszélyesek.

A tuz vagy a robbanás komoly égési sérüléseket vagy halált okozhat.

Uzemanyagtályban uzemanyagot tartalmazó berendezés tárolasa esetén

Tárola tíval kazánoktól, túzhelyektól, vizmelegitóól vagy más olyan berendezesektól, amelyek gyroútlángalv gagy gyroúszerkezettel vannak ellátva, mivel ekem meggyuǐthatják a benzingókök.

Motorolaj

Amig még meleg a motor cseréljen motorolajat.

Hibakeresés

Segitségre van szüksége? Keresse fel a BRIGGSandSTRATTON.COM webhelyet, vagy hivja a 1-800-233-3723 telefonszámot.

Muszaki jellemzok

Motor műszaki jellemzők
Modell	290000
Hengerőrtartalom	29,23 húvelyk3 (479 cm3)
Hengerfurat	2,677 húvelyk (68 mm)
Lökethossz	2,598 húvelyk (66 mm)
Olajtérhogat	46 - 48 uncia (1,36 - 1,42 L)

Motor műszaki jellemzők
Modell	300000
Hengerőrtartalom	29,23 húvelyk3 (479 cm3)
Hengerfurat	2,677 húvelyk (68 mm)
Lökethossz	2,598 húvelyk (66 mm)
Olajtérhogat	46 - 48 uncia (1,36 - 1,42 L)

Motor műszaki jellemzők
Modell	350000
Hengerőrtartalom	34,78 húvelyk3 (570 cm3)
Hengerfurat	2,835 húvelyk (72 mm)
Lökethossz	2,756 húvelyk (70 mm)
Olajtérhogat	46 - 48 uncia (1,36 - 1,42 L)

Motor műszaki jellemzők
Modell	380000
Hengerőrtartalom	38,26 húvelyk3 (627 cm3)
Hengerfurat	2,972 húvelyk (75,5 mm)
Lökethossz	2,756 húvelyk (70 mm)
Olajtérhogat	46 - 48 uncia (1,36 - 1,42 L)

Beállitási jellemzők *
Modell	290000, 300000
Gyertyahézag	0,030 húvelyk (0,76 mm)
Gyújtógyertya nyomaték	180 font-húvelyk (20 Nm)
Forgórész légrés	0,008 - 0,012 húvelyk (0,20 - 0,30 mm)
Szívószelep hézag	0,004 - 0,006 húvelyk (0,10 - 0,15 mm)
Kipufogószelep hézag	0,004 - 0,006 húvelyk (0,10 - 0,15 mm)

* A motortjesitmny csokken 3,5% ertekkel minded 1 000 lab (300 meter) tengerszint feletti magassag novekedes eseten, es 1 % ertekkel minded 10^ (5,6^) homerseklet novekedes eseten 77^ (25^) felett. A motor maximum 15^ erteku lejton mukodik kielegitoen. A megengedett lejtkore vonatkozolag lasd a berendezes kezelisi utmutatojat.

Általános szerviz alkatrészek

Szerviz alkatrész	Alkatrész szám
Levegőszűrő – 380000 modell kivéteilével	394018
Levegőszűrő – 380000 modell	692519
Levegőszűrő előszűrő – 380000 modell kivéteilével	272490
Levegőszűrő előszűrő – 380000 modell	692520
Olaj – SAE 30	100028
Olajszűrő (6 cm hosszú)	492932

Szerviz alkatrész	Alkatrész szám
Olajszürő (9 cm hosszú)	491056
Előtét ellenállással szerelt gyüjtógyertya	491055
Hosszú élettartamú platina gyüjtógyertya	5066
Gyüjtógyertya kulcs	19374
Gyüjtógyertya tesztelő	19368

Javasoljuk, hagy a motor es motor alkatreszek barmely karbantartasat es szervizelését Hivatalos Briggs & Stratton szervizallomásom végeztesse. Csak eredeti Briggs & Stratton alkatreszeket használjon.

KORLÁTOZOTT GARANCIA

A Briggs & Stratton Corporation djmentesen megavitjva vagy kicereli a motornak barmely oylan rszet vagy rszeit, amely anyag- vagy gyartashibas, vagy mindkettto. A javitando termek vagy cerealkatrez szalilstasi koltsegeit, a garancia szerint a vasarlnonak kell federzie. A garancia sak az alabbiakban megharozott idotartamok es feltetelek szerint ervenyes. A garancialis szolgaltatasokkal kapcsolatosan az ugyfelszolgali terkepunk kon keresse meg a legkozelebbi Hivatalos szervizallomast, melyet a www.BRIGGSandSTRATTON.com webhelyen vagy a 1-800-233-3723 hivoszamon ilteve a Szakmai telefonkonytm' altal feltuntettet szamon talhat meg.

Mays kifejezett garancia nem letezik. A velelmezzt garanciak, beleertve az eladhatosagra es egyBizonyos celra valo megfelelosseg vonatkozogaranciat, a vasarlasnapjatol szamitott egy evre vagy a tverny altal megalapitott mertkre korlatozodik, egybkent mankind veilelmzett garancia ki van zara. A jaruksos vagy kozvetted krokert a feleosseg oyan mertekben van kizarva, mely kizarst a tverny megengedi. Egyes orszagokban vagy allamokban nem engedelyezeznek oylan katozast, hogy menny ideig tart valamely velelmezzet garancia, es bizonyos orszagokban vagy allamokban nem engedik meg a jaruksos vagy kozvetted krok kizarasat vagy kolartozas, igy lehetseges, hogy a fenti korlatozas e kizaras Onre nem von atkozik. Jelen garancia meghatarozott jogokat bitzosit Onnek, es elkepzelhetog, hogy egyeb jogai is vannak, ezek azonban orszagról-orszagra illette alamrol-llamra valtoznak.

NORMÁL GARANCÍLIS KIKÖTÜSEK* ▲

Márka/terméktipus

Vanguard

Hosszú élettartamú szériák™, I/C®, Intek™ I/C®, Intek™ Pro

Snow Series MAX™ Dura-Bore™ ontöttvas hengerpersellyel

Minden más Briggs & Stratton motor

Fogyasztói felhasználás

2 év

2 év

2 év

2 év

Kereskedelmi felhasznalas

2 év

1 év

1 év

90 nap

• Ezek a normal garancialis kikötëseink, de alkalmilag előfurdulhat további garancialis kikötës, mely a kiadás idején nem került meghatározásra. A motorjá ravonatkozó garancialis kikötësek jelenlegi listájanak megismerësëhez keresse fel a BRIGGSandSTRATTON.COM webhelyet vagy vegye fel a kapcsolatot egy Hivatalos Briggs & Stratton szervizállomással.
  Otthoni készenlétigenerator alkalmazasnal hasznalt motorok esetuben a garancia ck vegfelhasznaloi hasznalatra vonatkozik. Ez a garancia nem vonatkozik oyan motorokra, melyeket elodleges erofraskent hasznalt berendezesben alkalmaznak segedberendezes helyett. Versenyre vagy kereskedelmi illetve kolcsonzott jarmuben hasznalt motorokra a garancia nem vonatkozik.

A garanciaid o az elso kiskereskedelmi fogyaztó vagy kereskedelmi vegfogyaztó altali vásárlas datumával kezdódk, es az a fenti tablázatban megadott idoszakra szol. A "fogyaztói felhasznalás" az eredeti kiskereskedelmi fogyaztó személyes lakohelyi háztartasi felhasznalásat jelenti. A "kereskedelmi felhasznalás" minded egyé felhasznalást jelent, beleérte v a kereskedelmi jedeveter termeló é berleti celu felhasznalást. Ha egy motor egyszer már kereskedelmi hasznalatba került, akkor ezt kovetöen a jelen garancia szempontjából kereskedelmi felhasznalásu motornak ke ltekinteni.

Garancia bejegyzesre nincs szukseg ahho, hogy a Briggs & Stratton termekre garanciat kapjanak. Orizze meg a vasarlst igazol szamlat. Ha nem igazolja az eredeti beszerzs datumat a garancialis szerviz igenylsesnek idopontjaban, akcor a garancialis idoszak meghatarozasaHOZ a termek gyartasi idopontjatz veszik figylembe.

A garanciájáról

A Briggs & Stratton készsèggel fogadja a garancialis javitásokat, és elnézét kér a kelmetlenségekert. Garancialis javitást barmely Hivatalos szervizsölgaltó végezhet. A legtöbb garancialis javitást rutinszerüen végeznek, de néhény esetben előfordulhat, hogy nem indokolt a garancialis javitáśra vonatkoź igény.

Amennyiben a szervizszolgaltato dontése és a vevő veleménye nem egyezik, meg kell vizsgánlni, hagy a garancia fennáll-e. A szervizszolgaltató fel kelli, hogy nyujtsa be az összesBizonyitékot a forgalmazónak vagy magának a gyárnek felülvzgálat celjábl. Amennyiben a forgalmazó vagy a gyro ágydon, hagy az igeny jogos, a vevö teljes mertékben kartalanitják azokertá tetelektér, amelyek hibásak. Azon félréertések elkerculèse végét, amelyek előfordulhatnak a vevő és a kereskedő között, az alábbiakban felsorolunk néhény oyan hibookot, melyre a garancia nem terjed ki.

Normális elhasználolás: A motorok, mintimen mechanikai eszkóz, a jó mūködéshez időszaki alkatrész szervizelést és cserét igényel. A garancia nem terjed oyan javitára, mely az alkatrész vagy a motor normal mūködése során fellop elhasználolása miatt valík szükségsss. Garancialis igény nem érvényesithetó, ha a motor sérulését helytelen használat, a rutin karbantartás hiánya, szállítás, kezelés, raktározás vagy helytelen üzembe helyezés okozta. A garancia hasónlákeppen érvénytelenné valík, ha a motor tipustablaját áltávolitják vagy a motor megváltoztatják illetev moleşütják.

Helytelen karbantartás: A motor élettartama fugg az uzemelés körulmeneitöl és a karbantartás gondossagától. Bizonyos alkalmazásilyehyeken, pédául talajmegmunkaló gépben, szivattyuban és forgokéses funyirolban nagyon gyakran poros, piszkos körulmények között uzemel amotor, melynek kovetkeztében idő elölli katopás lép fel. A garancia nem terjed ki az olyan kopásra, amelyet piszok, por, a gyüjtógyertya tiszítóhomok vagy a nem megfelelo karbantartás kovetkeztében bejutó egyeb koptatóanyag okoz.

Ez a garancia czak a motorrll kapcsolatos hibás anyagokra, illetve nem megfelelo kidolgozársa vomatkozik, nem pedig annak a berendezésnek a cserejere vagy aranak vissatzérítésére, amelyre az illetó motor fel van szerelve. Nem terjed ki tovabbá a garancia az alábbi okok miatt szükségessé ↄo javitásokra:

1 A nem eredeti Briggs & Stratton alkatrészek által okozott problémá Kra.
2 Olyan, a berendezéskhez tartozó kezelöszervek vagy felszerelések, melye k megakadályozzák az indítást, csökkentik a motorteljesítményt vagy róvidítk a motor élettartamát. (Ilyenkor forduljon a berendezésgyartóhoz.)

3 Lyukas porlasztomembran, eltmodott uzemanyagso, akadso szelep vagy minden egyb olyan kurosodas, amelyet szennyezett vagy allott uzemanyag hasznalata okoz.
4 Olyan alkatrészek, amelyek azét repedtek meg vagy törtek el, mert a motrot nem elegndo vagy szennyezzet kenóolajval vagy nem megfelelo fajtaju kenóolajval muködtéttek (ellenörzize és szükseg eseten tõltse fel, illette csereljen olarj az ajánlott időközkobden.) Az OIL GUARD rendszer esetleg nem allitj e la járor motrt. Motor meghibásodás fordulhat elö, ha az olajszintet nem megfeleloben biztositäjk.
5 A nem a Briggs & Stratton által gyártott tartozékok vagy részegységek, mint tengelykapcsolók, sebességvátók, távezérlók, stb. javitásāravagyzabályozásárola.
6 Olyan alkatresz-karosodasra vagy kopasra, melyet a levegoSzuro nem megfelelo karbantartasa illetve osszeszerelse miatt a motorba bekerul' por, illetoleg nem eredeti levegoSzuro vagy levegoSzuro tartaly hasznalata okozott. A javasolt idokzokben a Kezelesi utmutatoban leirtak szerint tiszit'sa meg es/vagy cserelje ki a szurot.
7 Olyan alkatrészekre, amelyek tulpörges vagy tulmelegedés miatt károsodtak, melyet a hütobordákat vagy a lendkerék környékét eltömo vagy azokra rárakódó fü, nyesedek vagy piszok okzott, vagy a olyan károkra, amelyeket zart terben nem megfelelo szellózs mellettü umeléns okzott. A Kezelési utmutatoban megjelölt idoközköben a portol tiszitlsa meg a motort.
8 Az olyan motor-vagy berendezesrészekre, amelyek a laza motorfelfuggesztés, laza kések, kiegyensülyozatlan kések vagy laska ilvette kiegyensülyozatlan järókerekek, a berendezesnek a motor fotengelyerevalo nem megefelő csatlakoztatása, tulpörgés vagy egyé helytelen üsemeltêtes altal kivaitott tulzott regzés miatt törtek el.
9 Olyan meghajlott vagy eltörört föntenglyre, amelyet az okozott, hogy szilard test akadt be a forgókes funyiro késébe, illete melynek oka az volt, hogy tulzottan megfesztették az ekszijat.
10 A napi beallitas vagy a motor besabalyozasa.

Garancialis szervizszolgaltatas nyuţasa csak Hivatalos Briggs & Stratton Corporation szervizállomásokon keresztül történhet. A legkozelebbi Hivatalos szervizállomast a www.BRIGGSandSTRATTON.com webhelyen találhatja meg, vagy hivja a 1-800-233-3723 illeteva 'Szakmai Telefonkönyy' altal megjelölt telefonszámot.

Bendra informacija
