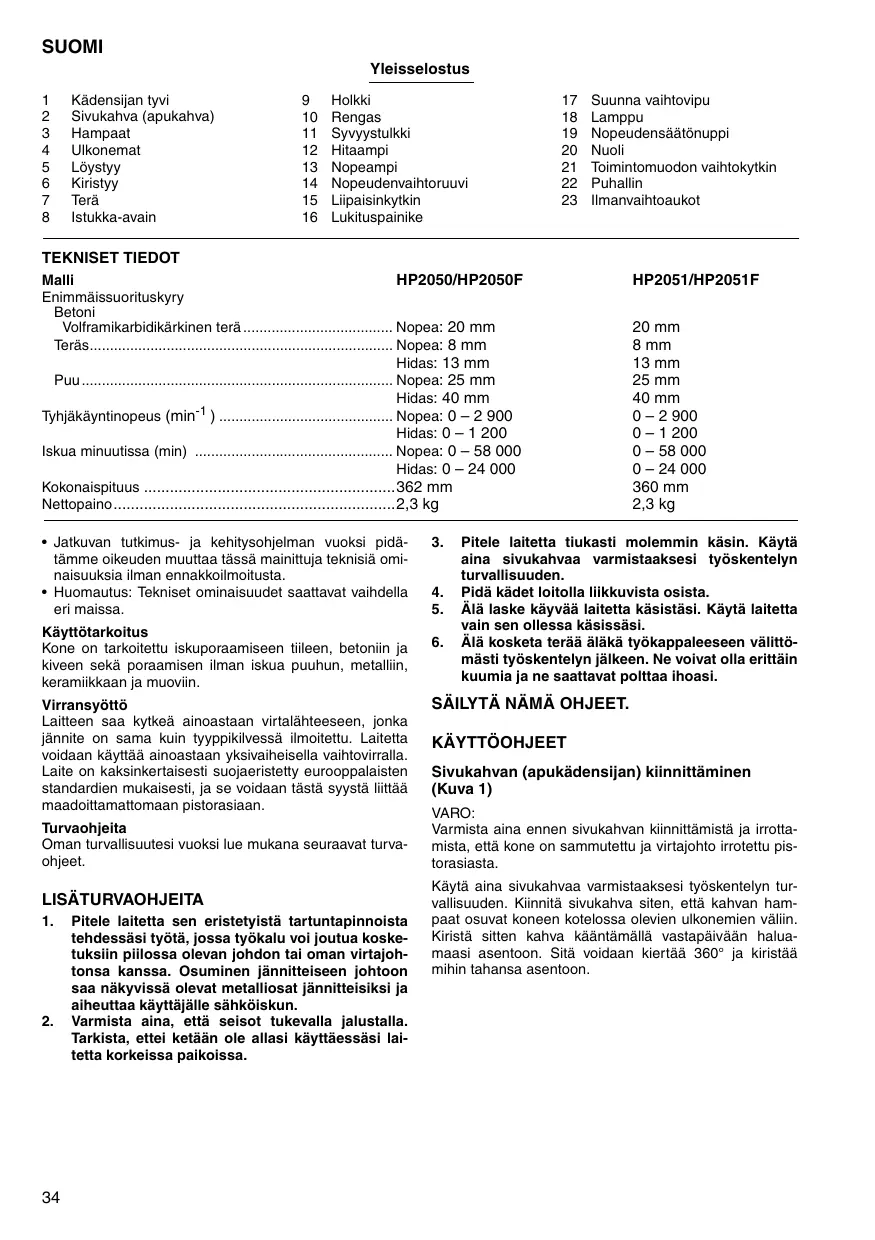

KÄYTTÖOHJE HP 2051, HP 2071 MAKITA

Kädensijan tyvi Sivukahva (apukahva) Hampaat Ulkonemat Löystyy Kiristyy Terä Istukka-avain

Holkki Rengas Syvyystulkki Hitaampi Nopeampi Nopeudenvaihtoruuvi Liipaisinkytkin Lukituspainike

Suunna vaihtovipu Lamppu Nopeudensäätönuppi Nuoli Toimintomuodon vaihtokytkin Puhallin Ilmanvaihtoaukot TEKNISET TIEDOT HP2050/HP2050F Malli Enimmäissuorituskyry Betoni Volframikarbidikärkinen terä ..................................... Nopea: 20 mm Teräs........................................................................... Nopea: 8 mm Hidas: 13 mm Puu ............................................................................. Nopea: 25 mm Hidas: 40 mm Tyhjäkäyntinopeus (min-1 ) ........................................... Nopea: 0 – 2 900 Hidas: 0 – 1 200 Iskua minuutissa (min) ................................................. Nopea: 0 – 58 000 Hidas: 0 – 24 000 Kokonaispituus ..........................................................362 mm Nettopaino .................................................................2,3 kg

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman ennakkoilmoitusta.
• Huomautus: Tekniset ominaisuudet saattavat vaihdella eri maissa. Käyttötarkoitus Kone on tarkoitettu iskuporaamiseen tiileen, betoniin ja kiveen sekä poraamisen ilman iskua puuhun, metalliin, keramiikkaan ja muoviin. Virransyöttö Laitteen saa kytkeä ainoastaan virtalähteeseen, jonka jännite on sama kuin tyyppikilvessä ilmoitettu. Laitetta voidaan käyttää ainoastaan yksivaiheisella vaihtovirralla. Laite on kaksinkertaisesti suojaeristetty eurooppalaisten standardien mukaisesti, ja se voidaan tästä syystä liittää maadoittamattomaan pistorasiaan. Turvaohjeita Oman turvallisuutesi vuoksi lue mukana seuraavat turvaohjeet. LISÄTURVAOHJEITA

Pitele laitetta sen eristetyistä tartuntapinnoista tehdessäsi työtä, jossa työkalu voi joutua kosketuksiin piilossa olevan johdon tai oman virtajohtonsa kanssa. Osuminen jännitteiseen johtoon saa näkyvissä olevat metalliosat jännitteisiksi ja aiheuttaa käyttäjälle sähköiskun. Varmista aina, että seisot tukevalla jalustalla. Tarkista, ettei ketään ole allasi käyttäessäsi laitetta korkeissa paikoissa.

HP2051/HP2051F 20 mm 8 mm 13 mm 25 mm 40 mm 0 – 2 900 0 – 1 200 0 – 58 000 0 – 24 000 360 mm 2,3 kg Pitele laitetta tiukasti molemmin käsin. Käytä aina sivukahvaa varmistaaksesi työskentelyn turvallisuuden. Pidä kädet loitolla liikkuvista osista. Älä laske käyvää laitetta käsistäsi. Käytä laitetta vain sen ollessa käsissäsi. Älä kosketa terää äläkä työkappaleeseen välittömästi työskentelyn jälkeen. Ne voivat olla erittäin kuumia ja ne saattavat polttaa ihoasi. SÄILYTÄ NÄMÄ OHJEET.

Sivukahvan (apukädensijan) kiinnittäminen (Kuva 1) VARO: Varmista aina ennen sivukahvan kiinnittämistä ja irrottamista, että kone on sammutettu ja virtajohto irrotettu pistorasiasta. Käytä aina sivukahvaa varmistaaksesi työskentelyn turvallisuuden. Kiinnitä sivukahva siten, että kahvan hampaat osuvat koneen kotelossa olevien ulkonemien väliin. Kiristä sitten kahva kääntämällä vastapäivään haluamaasi asentoon. Sitä voidaan kiertää 360° ja kiristää mihin tahansa asentoon. Poranterän kiinnittäminen ja irrottaminen (Kuva 2 ja 3) VARO: Varmista aina ennen terän kiinnittämistä ja irrottamista, että laitteen virta on katkaistu ja pistoke irrotettu virtalähteestä. Malleille HP2050 ja HP2050F Terä kiinnitetään työntämällä se istukkaan niin syvälle kuin se menee. Kiristä sitten istukka käsin. Aseta istukkaavain kuhunkin kolmesta reiästä ja kiristä myötäpäivään. Pidä huolta, että kiristät kaikki kolme reikää yhtä kireälle. Terä irrotetaan kääntämällä istukka-avainta vastapäivään yhdessä reiässä ja löysentämällä sitten istukka käsin. Kun olet käyttänyt istukka-avainta, muista palauttaa se alkuperäiseen paikkaan. Malleille HP2051 ja HP2051F Pitele rengasta ja avaa istukan leuat kiertämällä kaulusta vastapäivään. Työnnä terä niin syvälle istukkaan kuin se menee. Pitele rengasta tiukasti ja kiristä istukka kiertämällä kaulusta myötäpäivään. Terä irrotetaan pitelemällä rengasta ja kiertämällä kaulusta vastapäivään. Syvyystulkki (Kuva 4) Syvyystulkki on kätevä, kun halutaan porata samansyvyisiä reikiä. Löysennä sivukahvaa ja työnnä syvyystulkki sivukahvassa olevaan reikään. Säädä syvyystulkki haluamaasi syvyyteen ja kiristä sivukahva. HUOMAA: Syvyystulkkia ei voi käyttää asennossa, jossa syvyystulkki osuu vaihteistoon. Kytkimen käyttäminen (Kuva 5) VARO: Varmista aina ennen koneen liittämistä virtalähteeseen, että liipaisinkytkin toimii moitteettomasti ja palautuu vapautettaessa “OFF” -asentoon. Kone käynnistetään yksinkertaisesti painamalla liipaisinta. Koneen käyntinopeus kasvaa lisättäessä liipaisimeen kohdistuvaa puristusvoimaa. Kone pysähtyy vapautettaessa liipaisin. Kone saadaan käymään jatkuvasti painamalla liipaisinta ja painamalla sitten lukituspainiketta. Tämä lukitustila saadaan purettua painamalla liipaisin kokonaan pohjaan ja vapauttamalla se. Kone on varustettu nopeudensäätöruuvilla, jonka avulla voidaan rajoittaa (muutettavissa) koneen suurinta nopeutta. Kierrä nopeudensäätöruuvia myötäpäivään, kun haluat nopeuttaa käyntiä ja vastapäivään, kun haluat hidastaa käyntiä. Lamppujen sytyttäminen (Mallit HP2050F ja HP2051F) VARO: Älä katso suoraan valoon tai valonlähteeseen. Lamppu sytytetään painamalla liipaisinta. Lamppu sammutetaan vapauttamalla liipaisin. HUOMAUTUS: Pyyhi lika lampun linssiltä kuivalla liinalla. Varo naarmuttamasta lamppua, sillä tämä voi heikentää valotehoa. Suunnanvaihtokytkimen käyttäminen (Kuva 6) Tässä koneessa on pyörimissuunnan vaihtamiseen tarkoitettu suunnanvaihtokytkin. Siirrä suunnanvaihtokytkin asentoon D (A-puoli) myötäpäiväistä kiertoa varten ja asentoon E (B-puoli) vastapäiväistä kiertoa varten. VARO:

• Varmista aina pyörimissuunta ennen koneen käyttämistä.
• Käytä suunnanvaihtokytkintä vasta, kun kone on täysin pysähtynyt. Pyörimissuunnan muuttaminen ennen koneen pysähtymistä voi vioittaa konetta. Nopeudenvaihtonuppi (Kuva 7) Nopeudenvaihtonupilla voidaan valita kaksi eri nopeusaluetta. Kierrä nopeudenvaihtonuppia siten, että koneen jalustassa oleva nuoli osoittaa nupin " I "-asentoon hidasta käyntiä varten ja " II "-asentoon nopeaa käyntiä varten. Jos nuppi ei kierry vaivatta, kierrä ensin istukkaa hieman jompaankumpaan suuntaan ja kierrä sitten nuppia uudelleen. VARO:
• Käytä nopeudenvaihtonuppia vasta, kun kone on täysin pysähtynyt. Nopeuden vaihtaminen ennen koneen pysähtymistä voi vioittaa konetta.
• Aseta nopeudenvaihtonuppi aina oikeaan asentoon. Jos käytät konetta nopeudenvaihtonupin ollessa asentojen " I " ja ‘" II " välissä, kone voi vioittua. Toimintomuodon valitseminen (Kuva 8) Tämä kone on varustettu toimintomuodon vaihtokytkimellä. Kun haluat pyörimisliikkeeseen yhdistetyn vasaroinnin, siirrä vaihtokytkin oikealle g. Kun haluat pelkän pyörimisliikkeen, siirrä vaihtokytkin vasemmalle m. VARO: Siirrä toimintomuodon vaihtokytkin aina kokonaan haluamaasi asentoon. Jos käytät konetta toimintomuodon vaihtokytkimen ollessa toimintomuotoja kuvaavien symboleiden välissä, kone voi vioittua.

Vasaraporaaminen Kun poraat betoniin, graniittiin, laattaan tms., käytä aina pyörimisliikkeeseen yhdistettyä vasarointia siirtämällä toimintomuodon vaihtokytkin symbolin g kohdalle. Muista aina käyttää volframikarbidikärkistä terää. Älä paina voimakkaammin, kun reikä tukkeutuu lastuista tai roskista. Anna koneen sen sijaan käydä tyhjäkäynnillä ja vedä se osittain irti aukosta. Reikä puhdistuu, kun toistat tämän joitakin kertoja. Kun reikä on valmis, puhdista pöly reiästä puhaltimen avulla. (Kuva 9) Poraaminen Kun poraat puuhun, metalliin tai muoviin, käytä vain pyörimisliikettä siirtämällä toimintomuodon vaihtokytkin symbolin m kohdalle. Poraaminen puuhun Puuhun porattaessa paras tulos saadaan käyttämällä ohjausruuvilla varustettua puuporaa. Ohjausruuvi vetää terän työkappaleseen, mikä helpottaa porausta.

Poraaminen metalliin Tee porauskohtaan lovi pistepuikon ja vasaran avulla, jotta terä ei luistaisi aloittaessasi porata reikää. Aseta terän kärki loveen ja aloita poraaminen. Käytä jäähdytysseosta poratessasi metalliin. Poikkeuksen muodostavat rauta ja messinki. Niiden tulee olla kuivia porattaessa. VARO:

• Koneen voimakas painaminen ei nopeuta poraamista. Itse asiassa tällainen liiallinen painaminen vain vahingoittaa terän kärkeä, heikentää koneen suorituskykyä ja lyhentää koneen käyttöikää.
• Koneeseen/terää kohdistuu erittäin suuri voima terän työntyessä työkappaleen läpi. Pidä laitteesta tiukasti kiinni ja ole varovainen, kun terä alkaa työntyä läpi työkappaleen toiselta puolelta.
• Juuttunut terä saadaan irrotettua yksinkertaisesti asettamalla pyörimisliike päinvastaiseksi kytkimen avulla. Pyörivä terä työntyy takaisinpäin. Kone voi kuitenkin liikkua äkillisesti taaksepäin, jollet pidä siitä lujasti kiinni käynnistettäessä.
• Kiinnitä pienet työkappaleet aina ruuvipenkkiin tai vastaavaan kiinnityslaitteeseen.

HUOLTO VARO: Ennen koneelle tehtäviä huoltotoimia on varmistettava, että se on sammutettu ja irrotettu virtalähteestä. Ilmanvaihtoaukkojen puhdistaminen (Kuva 10) Puhdista ilmanvaihtoaukot säännöllisesti niiden tukkeutumisen pölystä, liasta tms. estääksesi Laitteen käyttövarmuuden ja turvallisuuden vuoksi korjaukset ja muut huolto- ja säätötyöt saa suorittaa ainoastaan Makitan hyväksymä huoltopiste.
