HP 2051, HP 2071 - Furadeira MAKITA - Manual de utilização gratuito

Tipo de produto	Furadeira de impacto
Modelos	HP 2051, HP 2071
Marca	Makita
Capacidade de perfuração (concreto)	20 mm
Capacidade de perfuração (aço)	8 mm (velocidade rápida) / 13 mm (velocidade lenta)
Capacidade de perfuração (madeira)	25 mm (velocidade rápida) / 40 mm (velocidade lenta)
Velocidade sem carga	0 – 2.900 min⁻¹ (rápida) / 0 – 1.200 min⁻¹ (lenta)
Taxa de impacto	0 – 58.000 golpes/min (rápida) / 0 – 24.000 golpes/min (lenta)
Comprimento total	360 mm
Peso líquido	2,3 kg
Alimentação	Monofásico, dupla isolação (sem aterramento)
Funções principais	Perfuração com impacto (concreto, tijolo, pedra) e perfuração sem impacto (madeira, metal, cerâmica, plástico)
Variador de velocidade	Sim, por gatilho e parafuso de limitação de velocidade
Seleção de velocidade	2 velocidades mecânicas (botão de mudança de velocidade)
Sentido de rotação	Inversor para rotação direita/esquerda
Modos de funcionamento	Rotação sozinha ou rotação com impacto (alavanca de mudança de modo)
Mandril	Sem chave (HP2051) – aperto manual por anel e manga
Punho lateral	Sim, ajustável
Haste de profundidade	Sim, ajustável
Segurança	Dupla isolação, zonas de pegada isoladas, travamento do gatilho
Iluminação	Lâmpada LED (modelos F)
Manutenção	Limpeza regular dos orifícios de ventilação
Acessórios fornecidos	Punho lateral, haste de profundidade, chave de mandril (HP2050), soprador
Reparabilidade	Reparos por centro autorizado Makita

Perguntas frequentes - HP 2051, HP 2071 MAKITA

Como usar o modo impacto na furadeira Makita HP 2051?

Para perfurar com impacto (concreto, pedra), mova a alavanca de mudança de modo para a direita (símbolo de martelo). Use uma broca com ponta de carbeto de tungstênio. Certifique-se de que a alavanca está bem na posição para evitar danificar a ferramenta.

Como mudar a velocidade de rotação?

Gire o botão de mudança de velocidade localizado na parte superior da ferramenta. Posição "I" para velocidade lenta (0-1200 min⁻¹), posição "II" para velocidade rápida (0-2900 min⁻¹). Só mude quando a ferramenta estiver completamente parada.

Como inverter o sentido de rotação?

Use o inversor localizado perto do gatilho. Empurre-o para a esquerda (lado A) para rotação direita, para a direita (lado B) para rotação esquerda. Acione-o apenas com a ferramenta parada.

Como instalar uma broca no modelo HP 2051?

Segure o anel e gire a manga para a esquerda para abrir as mandíbulas do mandril. Insira a broca até o fundo, depois gire a manga para a direita para apertar firmemente. Nenhuma chave é necessária.

Como ajustar a profundidade de perfuração?

Afrouxe o punho lateral, insira a haste de profundidade no orifício na base do punho, ajuste para a profundidade desejada, depois aperte o punho. A haste não deve bater contra a carcaça.

A furadeira pode perfurar metal sem impacto?

Sim, coloque a alavanca de mudança de modo para a esquerda (símbolo de broca) para rotação sozinha. Para aço, use um lubrificante (exceto para ferro e latão). Faça uma indentação com um punção para evitar deslizamento.

Como limpar os orifícios de ventilação?

Use um pano seco ou uma escova macia para remover poeira e sujeira dos orifícios de ventilação. Faça isso regularmente para evitar superaquecimento.

O que fazer se o mandril não apertar corretamente?

Certifique-se de que a broca está bem inserida até o fundo. Para o modelo sem chave, gire a manga firmemente para a direita. Se o problema persistir, entregue a ferramenta a um centro de serviço autorizado Makita.

Posso usar um acessório não-Makita nesta furadeira?

É recomendado usar apenas acessórios Makita para garantir segurança e desempenho. O uso de acessórios não adequados pode causar ferimentos ou danificar a ferramenta.

Como ativar o travamento contínuo?

Puxe o gatilho completamente, depois pressione o botão de travamento localizado na lateral do punho. Para desativar, puxe o gatilho novamente e solte-o.

MANUAL DE UTILIZADOR HP 2051, HP 2071 MAKITA

Berbequim percutor com 2 velocidades

Manual de instruções

Berbequim de percussão com 2 velocidades

Manual de instruções

Os seguintes símbolos são utilizados para a ferramenta. Certifique-se de que compreende o seu significado antes da utilização.

Símbolos

INSTRUÇÕES PARA O FUNCIONAMENTO

Instalação da empunhadura lateral (mango auxiliar) (Fig. 1)

PRECAUÇÃO:

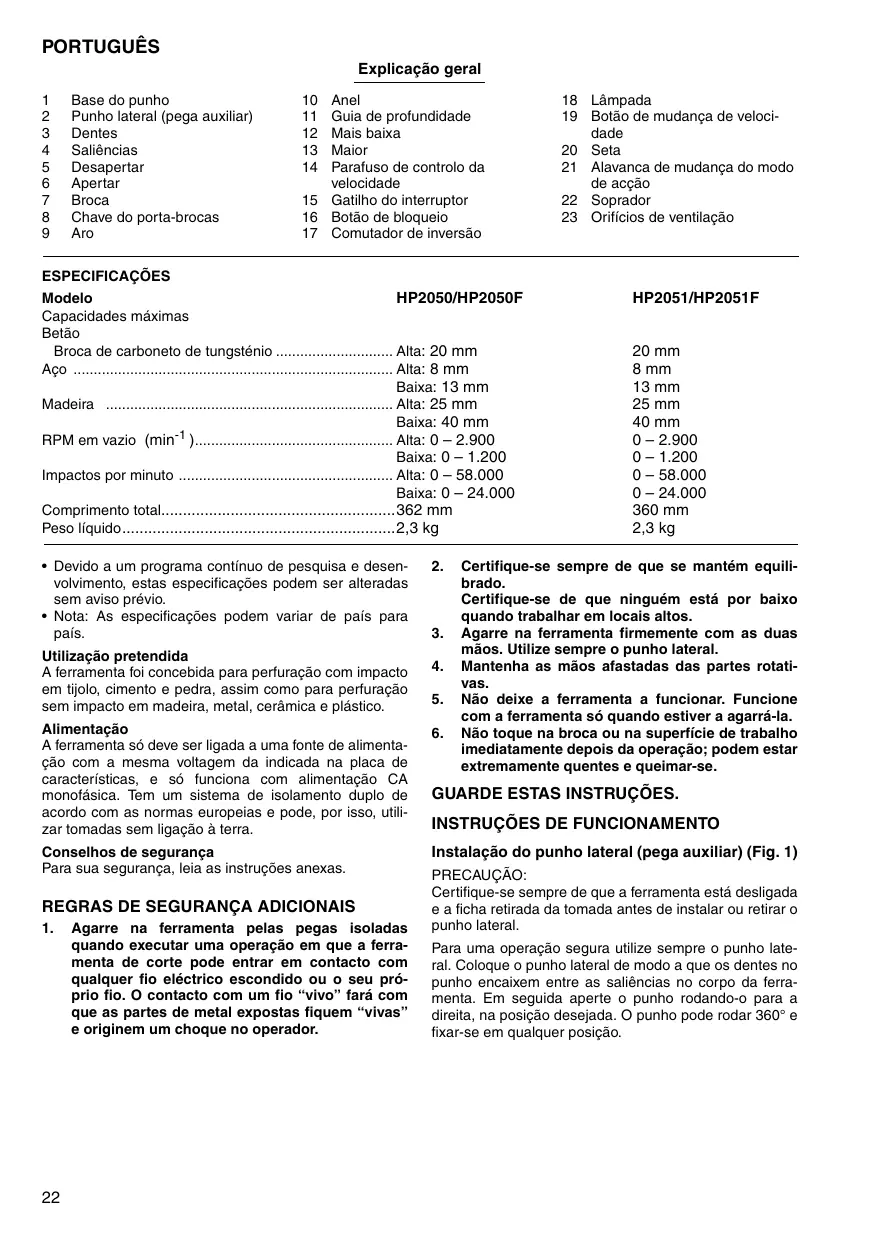

1	Base do punho	10	Anel	18	Lâmpada
2	Punho lateral (pega auxiliar)	11	Guia de profundidade	19	Botão de mudança de velocí-dade
3	Dentes	12	Mais baixa
4	Saliências	13	Maior	20	Seta
5	Desapertar	14	Parafuso de controlo da velocidade	21	Alavancé de mudança do modo de acção
6	Apertar
7	Broca	15	Gativinho do interruptor	22	Soprador
8	Chave do porta-brocas	16	Botão de bloqueio	23	Orifícios de ventilação
9	Aro	17	Comutador de inversions

ESPECIFICAÇÕES

Modelo	HP2050/HP2050F	HP2051/HP2051F
Capacidades máimas
Betão
Broça de carboneto de tungsténio	Alta: 20 mm	20 mm
Aço	Alta: 8 mm	8 mm
	Baixa: 13 mm	13 mm
Madeira	Alta: 25 mm	25 mm
	Baixa: 40 mm	40 mm
RPM em vazio (min-1)	Alta: 0 - 2.900	0 - 2.900
	Baixa: 0 - 1.200	0 - 1.200
Impactos por minuto	Alta: 0 - 58.000	0 - 58.000
	Baixa: 0 - 24.000	0 - 24.000
Comprimento total	362 mm	360 mm
Peso liquido	2,3 kg	2,3 kg

• Devido a um programa contínuo de pesquisa e desenvolvimento, estas especificações podem ser alteradas sem aviso prévio.
• Nota: As especificações podem variar de país para país.

Utilização pretendida

A ferramenta foi concebida para perfuração com impacto em tijolo, cimento e pedra, assim como para perfuração sem impacto em madeira, metal, cerâmica e plástico.

Alimentação

A ferramenta só deve ser ligada a uma fonte de alimentação com a mesma voltagem da indicada na placa de características, e só funciona com alimentação CA monofásica. Tem um sistema de isolamento duplo de acordo com as normas europeias e pode, por isso, utilizar tomas sem ligação à terra.

Conselhos de segurança

Para sua segurança, leia as instruções anexas.

REGRAS DE SEGURANÇA ADICIONAIS

1. Agarre na ferramenta pelas pegas isoladas quando executar uma operação em que a ferramenta de corte pode entrar em contacto com qualquer fio elétrico escondido ou o seu próprio fio. O contacto com um fio "vivo" fará com que as partes de metal expostas fiquem "vivas" e originem um choque no operador.
2. Certifique-se sempre de que se mantém equilibrado. Certifique-se de que ninguém está por baixo quando trabalhar em locais altos.
3. Agarre na ferramenta firmemente com as duas mãos. Utilize sempre o punho lateral.
4. Mantenha as mãos afastadas das partes rotativas.
5. Não deixe a ferramenta a funcionar. Funcione com a ferramenta só quando estiver a agarrá-la.
6. Não toque na broca ou na superfície de trabalho imediatamente após a operação; pode estar extremamente quente e queimar-se.

GUARDE ESTAS INSTRUÇÕES.

INSTRUÇÕES DE FUNCIONAMENTO

Instalação do punho lateral (pega auxiliar) (Fig. 1)

PRECAUÇÃO:

Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de instalar ou remover o punho lateral.

Para uma operação segura utilize sempre o punho lateral. Coloque o punho lateral de modo a que os dentes no punho encaixem entre as saliências no corpo da ferramenta. Em seguida aperte o punho rodando-o para a direita, na posição desejada. O punho pode rodar 360° e fixar-se em qualquer posição.

Colocação ou extração da broca (Fig. 2 e 3)

PRECAUÇÃO:

Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de colocar ou remover a broca.

Para HP2050 e HP2050F

Para instalar a broca, introduza-a o mais fundo possível no porta-brocas. Aperte o porta-brocas manualmente. Coloque a chave do porta-brocas em cada um dos três orifícios e aperte-os para a direita. Certifique-se de que apertou os três orifícios uniformemente.

Para retirar a broca, introduza a chave num único orifício e rode-a para a esquerda. Em seguida desaperte o porta-brocas manualmente. Depois de utilizar a chave do porta-brocas, certifique-se de que a volta a colocar na respectiva cavidade existente na ferramenta.

Agarre no anel e rode a manga para a esquerda para abrir as garras do mandril. Coloque a broca no mandril o mais fundo possível. Agarre no anel firmemente e rode a manga para a direita para apertar o mandril. Para retirar a broca, agarre no anel e rode a manga para a esquerda.

Guia de profundidade (Fig. 4)

A guia de profundidade facilita a perfuração de orifícios com profundidade uniforme. Desaperte o punho lateral e introduza a guia de profundidade no orifício no punho da base. Regule a guia para a profundidade desejada e aperte o punho lateral.

NOTA:

A guia de profundidade não pode ser utilizada se for posicionada de modo a tocar na caixa do motor.

Interruptor (Fig. 5)

PRECAUÇÃO:

Antes de ligar a ferramenta à corrente, verifique sempre se o gatilho do interruptor funciona adequadamente e volta para a posição "OFF" (desligado) quando libertado.

Para ligar a ferramenta, carregue simplesmente no gatilho do interruptor. A velocidade da ferramenta aumenta consoante a pressão exercida no gatilho do interruptor. Liberte o gatilho do interruptor para parar. Para operação contínua, carregue no gatilho do interruptor e em seguida empurre o botão de bloqueio. Para parar a ferramenta a partir da posição de bloqueio, carregue completamente no gatilho do interruptor e liberte-o em seguida.

Existe um parafuso de controlo de velocidade para que a velocidade máxima da ferramenta possa ser limitada (variável). Rode o parafuso de controlo de velocidade para a direita para maior velocidade e para a esquerda para velocidade mais baixa.

Não olhe para a luz ou veja a fonte de luz diretamente.

Para ligar a lâmpada, carregue no gatilho. Liberte o gatilho para desligar.

NOTA:

Utilize um pano seco para limpar a sujidade das lentes da lâmpada. Tenha cuidado para não riscar as lentes da lâmpada ou pode diminuir a iluminação.

Ação do comutador de inversão (Fig. 6)

Esta ferramenta tem um comutador de inversão para mudar a direção de rotação. Desloque o comutador de inversão para a posição ⇔ (lado A) para rotação para a direita ou para a posição ⇒ (lado B) para rotação para a esquerda.

PRECAUÇÃO:

• Verifique sempre a direção de rotação antes da operação.
• Só utilize o comutador de inversão antes da ferramenta estar completamente parada. Mudar a direção de rotação antes da ferramenta parar pode estragá-la.

Botão de mudança de velocidade (Fig. 7)

Pode pré-selecionar duas gamas de velocidade com o botão de mudança de velocidade. Rode o botão de mudança de velocidade de modo a que a seta no corpo da ferramenta aponte para a posição "I" no botão para a baixa velocidade ou para a posição "II" para velocidade mais alta.

Se for difícil rodar o botão, rode primeiro ligeiramente o mandril em qualquer das direções e em seguida rode o botão outra vez.

PRECAUÇÃO:

• Só utilize o botão de mudança de velocidade antes da ferramenta estar completamente parada. Mudar a velocidade antes da ferramenta parar pode estragá-la.
• Coloque sempre o botão de mudança de velocidade na posição correta. Se funcionar com a ferramenta com o botão de mudança de velocidade entre a posição "I" e "II" pode estragar a ferramenta.

Seleção do modo de ação (Fig. 8)

Esta ferramenta tem uma alavanca de mudança do modo de ação. Para rotação com martelo, deslize a alavanca de mudança do modo de ação para a direita (símbolo). Para só rotação, deslize a alavanca do modo de ação para a esquerda (símbolo).

PRECAUÇÃO:

Deslize sempre a alavanca de mudança do modo de ação completamente para a posição de modo desejada. Se funcionar com a ferramenta com a alavanca posicionada entre os símbolos de modo pode estragar a ferramenta.

OPERAÇÃO

Operação de perfuração com martelo

Quando perfura em cimento, granito, azulejos, etc., deslize a alavanca de mudança do modo de ação para a posição do símbolo para utilizar a ação de "rotação com martelo". Certifique-se de que utiliza a broca de carboneto de tungstênio. Não aplique mais pressão quando o orifício fica bloqueado com aparas ou partículas. Em vez disso, funcione com a ferramenta inclinada e em seguida retire a broca parcialmente do orifício. Repetindo este procedimento várias vezes, o orifício ficará limpo. Depois de perfurar o orifício, utilize um soprador para limpar a poeira do orifício. (Fig. 9)

Operação de perfuração

Quando perfura em madeira, metal ou materiais plásticos, desloque a alavanca de mudança de velocidade para a posição do símbolo para utilizar a ação de "só rotação".

Em madeira

Quando perfurar madeira obterá melhores resultados se utilizar uma broca equipada com uma guia de profundidade. A guia facilita a perfuração dirigindo a broca na superfície de trabalho.

Em metal

Para fazer que a broca resvale quando inicia a perfuração, fazer uma marca com um punção e um martelo no ponto onde desejar perfurar. Coloque a ponta da broca na marca e inicie a perfuração. Quando perfurar metais utilize um lubrificante, exceto para ferro e latão que devem ser perfurados a seco.

PRECAUÇÃO:

• Não acelerar a perfuração se exercer demasiada pressão na ferramenta. Se o fizer poderá danificar a ponta da broca, diminuir o seu rendimento e encurtar o tempo de vida útil da ferramenta.
• No momento de atravessar o orifício exercer-se-á uma enorme força na ferramenta/broca. Segure a ferramenta com firmeza e tenha cuidado quando a broca começar a atravessar a superfície de trabalho.
• Se perfurar superfícies pequenas, segure-as sempre com um torno ou dispositivo similar.
• Para extrair uma broca que tenha ficado presa, coloque o comutador de inversão na posição de rotação em sentido inverso. Segure a ferramenta com firmeza, pois poderá haver uma reação brusca durante esta operação.

MANUTENÇÃO

PRECAUÇÃO:

Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de efetuar qualquer trabalho na ferramenta.

Limpe periodicamente os orifícios de ventilação para que não fiquem bloqueados com pó, sujidade ou semelhante.

Para salvaguardar a segurança e a fiabilidade do produto, as reparações, manutenção e afinações deverão ser sempre efetuadas por um Centro de Assistência Autorizado MAKITA.

Características Técnicas

Estes acessórios ou acoplamentos são os recomendados para uso na ferramenta MAKITA especificada neste manual. A utilização de qualquer outro acessório ou acoplamento poderá ser perigosa para o operador. Os acessórios ou acoplamentos devem ser realizados de maneira adequada e apenas para os fins a que se destinam.

DK TILBEHØR

ADVERTÊNCIA:

DECLARAÇÃO DE CONFORMIDADE DA CE

Declarações sob inteira responsabilidade de que este produto obedece às seguintes normas ou documentos normalizados,

HD400, EN50144, EN55014, EN61000

Os níveis normais de ruído A são

nível de pressão de som: 97 dB (A)

nível de som: 110 dB (A)

• Utilize protetores para os ouvidos -

O valor médio da aceleração é 6 m/s²

DINAMARQUÊS

Som e vibração
