IVR-L 100/24-2 Tc Set - Imuri Kärcher - Ilmainen käyttöohje ja opas

Tuotetyyppi	Teollinen märkä/kuiva imuri
Merkki	Kärcher
Malli	IVR-L 100/24-2 Tc Set
Mitat (P x L x K)	840 x 660 x 1320 mm
Paino (vakio)	47 kg
Syöttöjännite	220-240 V, 50-60 Hz, vaihe ~
Nimellisteho	2400 W
Pääsulake	16 A (hidas)
Suojausluokka	IPX4
Suojausluokka	I
Säiliön tilavuus	100 litraa
Ilmavirta	2 x 74 l/s
Alipaine	23 kPa (230 mbar)
Äänenpainetaso	68 dB(A)
Käsi-varistärinä	< 2,5 m/s²
Verkkojohdon pituus	10 m
Letkun nimellishalkaisija	DN50
Maksimi ympäristön lämpötila	+40 °C
Päätoiminnot	Öljyisten nesteiden, jäähdytysvoiteluaineiden, lastujen ja karkeiden pölyjen imurointi; integroitu tynnyripumppu helppoa tyhjennystä varten
Huolto ja puhdistus	Huuhtele säännöllisesti, tyhjennä säiliö jokaisen käytön jälkeen, puhdista suodatin; käytä vain alkuperäisiä lisävarusteita
Turvallisuus	Seisontajarru, imupään lukitus, IPX4-suojaus; älä imuroi haitallisia tai syttyviä aineita (leimahduspiste <55 °C)
Varaosat ja korjattavuus	Vaihdettava suodatin, tynnyripumppu, alkuperäiset lisävarusteet saatavilla osoitteesta www.karcher.com
Yleisiä tietoja	Teollinen käyttö, EU-vaatimusten mukainen

Usein kysytyt kysymykset - IVR-L 100/24-2 Tc Set Kärcher

Millaisia nesteitä tällä laitteella voidaan imuroida?

Laite on suunniteltu öljyisten nesteiden, jäähdytysvoiteluaineiden ja lastujen imurointiin. Se voi imuroida myös palavia nesteitä, joiden leimahduspiste on yli 55 °C. Älä imuroi syttyviä nesteitä (leimahduspiste <55 °C), väkeviä happoja, ketoneja, eettereitä, estereitä, PAG:a, aromaattisia tai kloorattuja hiilivetyjä.

Kuinka nesteen säiliö tyhjennetään?

Useita menetelmiä on mahdollista: tyhjennysletkun kautta (irrota letku pikaliittimestä ja tyhjennä se), kallistamalla säiliötä (Tc-laitteen tai nostorenkaan avulla) tai tynnyripumpulla (liitä poistoletku, käynnistä pumppu ja säädä virtaus). Jokaisen käytön jälkeen on suositeltavaa tyhjentää ja puhdistaa säiliö.

Mikä on säiliön tilavuus?

Säiliön tilavuus on 100 litraa mallissa IVR-L 100/24-2 Tc Set.

Mitä keskeisiä turvallisuusohjeita on noudatettava?

Älä imuroi haitallisia pölyjä tai syttyviä nesteitä. Käytä laitetta vain sisätiloissa. Tarkista potentiaalintasausliitännät ennen jokaista käyttöönottoa. Älä koskaan käytä ilman suodatinta. Katkaise laitteesta virta ja irrota pistoke jokaisen käytön jälkeen. Käytä turvajalkineita ja käsineitä tietyissä toimenpiteissä.

Kuinka suodatinta huolletaan?

Suodatin on tarkastettava säännöllisesti ja vaihdettava, jos se on vaurioitunut. Vaihda suodatin: ruuvaa auki sulkuruuvi, poista vanha suodatin, aseta uusi suodatin paikoilleen varmistaen oikea asento, ja kiristä ruuvi. Puhdista suodatin, jos imuteho heikkenee.

Voinko käyttää jatkojohtoa tämän imurin kanssa?

Ei, jatkojohdon käyttö on kielletty ohjeen mukaan sähköiskun ja ylikuormituksen riskin välttämiseksi.

Mitä tehdä, jos imuteho heikkenee?

Tarkista, onko suutin, putki tai imuletku tukkeutunut ja puhdista ne tarvittaessa. Tarkista myös suodattimen kunto: jos se on likaantunut, puhdista tai vaihda se.

Mikä on laitteen paino?

Vakiotoimintapaino on noin 47 kg mallille IVR-L 100/24-2 Tc Set. Dp-laitteella paino voi olla jopa 57 kg.

Soveltuuko laite hienon pölyn imurointiin?

Ei, tämä laite ei ole suunniteltu hienon pölyn imurointiin. Se on tarkoitettu karkeiden pölyjen ja lian sekä nesteiden imurointiin.

Mistä löydän lisävarusteita ja varaosia?

Alkuperäiset lisävarusteet ja varaosat ovat saatavilla verkkosivustolta www.karcher.com. Käytä yksinomaan alkuperäisiä lisävarusteita turvallisen toiminnan varmistamiseksi.

KÄYTTÖOHJE IVR-L 100/24-2 Tc Set Kärcher

Yleisiä ohjeita 74

Määräystenmukainen käyttö 74

Ympäristönsuojelu 75

Lisävarusteet ja varaosat 75

Toimituksen sisältö 75

Turvalaitteet 75

Laitekuvaus 76

Käyttöönotto 76

Käyttö 76

Käytön lopettaminen 78

Kuljetus 78

Varastointi 78

Hoito ja huolto 78

Ohjeet häiriötilanteissa 79

Takuu 79

Tekniset tiedot 79

EU-vaatimustenmukaisuusvakuutus.. 80

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje ja mukana toimitetut turvallisuusohjeet. Menettele niiden mukaisesti.

Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten.

Määräystenmukainen käyttö

⚠VAROITUS

Terveydelle haitallisten pölyjen hengittäminen

Terveydelle haitallinen

Älä käytä laitetta terveydelle haitallisten pölyjen imuroimiseen.

HUOMIO

Korkeasta ilmankosteudesta johtuva oikosulku

Laitevauriot

Käytä laitetta vain sisätiloissa.

Laitteen käyttötarkoitukset:

• Öljypitoisten nesteiden, kylmävoiteluaineiden ja lastujen imurointi.
• Palavien nesteiden (leimahduspiste yli 55 °C) imurointi.
• Räjähtämättömien aineiden imurointi. • Pölyjen ja karkean lian imurointi. • Teollisuuskäyttö.

Laitetta ei ole tarkoitettu seuraaviin käyttötarkoituksiin:

• Hienon pölyn imurointi. - Palavien nesteiden (syttyvät, helposti syttyvät ja erittäin helposti syttyvät vaarallisia aineita koskevan direktiivin 67/548/ETY mukaan) (leimahduspiste alle 55 °C) sekä palavien pölyjen ja palavien nesteiden sekoitusten imurointi. - Tiivistettyjen happojen, ketonien, eettereiden, estereiden, polyalkyyliglykolien, aromaattisten ja kloorattujen hiilivetyjen imurointi.

Kaikki muu käyttö on epäasianmukaista.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Tarkasta pakkauksesta purkaessasi sisällön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvaurioita, ilmoita tästä jälleenmyyjälle.

Turvalaitteet

Vaarallisuusasteet

⚠ VAARA

- Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

⚠ VAROITUS

- Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

△ VARO

- Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

- Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Turvallisuusohjeet

⚠ VAROITUS

• Laitetta ei ole tarkoitettu terveydelle haitallisten pölyjen imurointiin.
• Suojaa laite sateelta. Älä säilytä laitetta ulkoalueella.
• Tarkasta ennen jokaista käyttöönottoa, että potentiaalintasausjohdot (maadoitusjohtimet) on liitetty.

△VARO

- Kytke laite pois päältä aina käytön jälkeen ja irrota verkkopistoke.

HUOMIO

• Käytä laitetta vain sisätiloissa.
• Puristumisvaara! Käytä käsineitä, kun irrotat tai kiinnität imupään, suodatinyksikön tai keräysastian.
• Vaurioitumisvaara! Älä koskaan imuroi ilman suodatinta tai vaurioituneella suodattimella.
• Käytä turvakenkiä, kun käytät laitetta.
• Liikuttele laitetta vain kävelyvauhtia, ja jos pinta on kalteva, pyydä toinen henkilö tarvittaessa avuksi.
• Varmista, että pölyä ei tule ulos, kun vaihdat varusteita.

Kippialustaiset laitteet (Tc)

HUOMIO

Loukkaantumisvaara

Puristumisvaara nestesäiliön kippauksen yhteydessä

Anna lukituksen kiinnittyä kippauksen jälkeen.

Toiminta hätätilanteessa

⚠ VAARA

Loukkaantumis- ja vaurioitumisvaara imuroitaessa palavia materiaaleja, oikosulun tai muiden sähkövikojen tapauksessa

Terveydelle vaarallisten kaasujen hengittämisen vaara, sähköiskun vaara, palovammojen vaara.

Kytke laite pois päältä hätätilanteissa ja irrota verkkopistoke.

Sähköliitäntä

Laitteen saa yhdistää vain sellaiseen sähköliitäntään, jonka on suorittanut sähköalan ammattilainen normin IEC 60364 mukaan. Liitäntäarvot, katso Tekniset tiedot ja tyyppikilpi. Jatkojohdon käyttö on kielletty.

⚠ VAARA

Sähköiskun vaara

Hengenvaara

Älä vahingoita sähköjohtoja esim. ajamalla niiden yli, vetämällä tai jättämällä ne puristuksiin.

Suojaa kaapelit kuumuudelta, öljyltä ja teräviltä kulmilta.

Tarkasta laitteen verkkoliitäntäjohto ennen jokaista käyttöä. Älä ota käyttöön laitetta, jonka verkkoliitäntäjohto on vaurioitunut.

Anna sähköalan ammattilaisen vaihtaa vaurioitunut johto.

Laitteessa olevat symbolit

Nesteen suurimman sallitun täyttömäärän merkki

Katso luku Täyttömäärän tarkastus.

HUOMIO

Laitteen vaurioitumisvaara

Veden valuminen ulos, jos nesteen suurin sallittu täyttömäärä ylittyy.

Tyhjennä laite ennen kuin nesteen suurin sallittu täyttömäärä saavutetaan.

Laitekuvaus

Kuva: katso kuvasivut

Kuva A

① Kääntyvät pyörät ja seisontajarru ② Suurimman sallitun täyttömäärän merkki ③ Tyhjennysletku ④ Nestesäiliö ⑤ Työntöaisa ⑥ Suojalevy ⑦ Sulkuruuvi ⑧ Suodatin ⑨ Imupää ⑩ Tynnyripumpun päälle-/pois-kytkin ⑪ Tynnyripumpun pumppausmäärän säätö (painike +/-) ⑫ Tynnyripumppu ⑬ Tynnyripumpun tyhjennysletku ⑭ Imuletkuliitäntä ⑮ Laitekytkin ⑯ Imupään lukitus ⑰ Verkkojohto ⑱ Tyhjennysletkun pidike ⑲ Lukituksen avaus ⑳ Pystyputki tynnyripumpulle ㉑ Kippialusta ㉒ Nestesäiliön nostosilmukka ㉓ Varustepidike

Käyttöönotto

Kuva: katso kuvasivut

1. Aseta laite työasemaan.
2. Varmista laitteen paikallaan pysyminen tarvittaessa seisontajarrulla.
3. Varmista, että imupää on asennettu oikein paikalleen.
4. Aseta imuletku imuletkun liitäntään.
5. Aseta haluamasi varuste imuletkuun.

Kuva B

Käyttö

Kuva katso kuvasivut

1. Yhdistä verkkopistoke pistorasiaan.
2. Kytke laite päälle laitekytkimestä.

Kuva C

Kytkimessä on useita kytkentäasentoja:

0Laite on kytketty pois päältä.

1Moottori 1 on kytketty päälle.

2Moottorit 1 ja 2 on kytketty päälle.

1. Käynnistä imurointi.

Imurointi

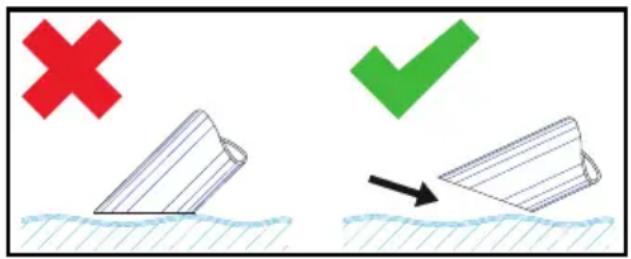

Imuroidessasi nesteitä upota varuste vain puoliksi nesteeseen, jotta mukaan tulee riittävästi ilmaa.

Täyttömäärän tarkastus

Kuva: katso kuvasivut

Kuva D

Huomautus

Punainen merkki tyhjennysletkussa osoittaa suurimman sallitun täyttömäärän.

HUOMIO

Laitteen vaurioitumisvaara

Nestesäiliön ylivuoto, jos täytetään muutamassa sekunnissa.

Tarkkaile nestesäiliön täyttötasoa jatkuvasti, kun otat suuria määriä nestettä.

Nestesäiliön tyhjentäminen

Kuva: katso kuvasivut

1. Kytke laite pois päältä ja irrota virransyötöstä.
2. Siirrä laite nesteiden hävityslaitteiston luo.
3. Tyhjennä nestesäiliö:

Irrota tyhjennysletku ylemmästä letkukytkennästä.

Kuva E

Pidä tyhjennysletkua soveltuvan keräyssäiliön yläpuolella ja anna sisällön valua pois.

1. Hävitä tai kierrätä sisältö lakisääteisten määräysten mukaisesti.

Nestesäiliön tyhjentäminen kippaamalla

Kuvat: katso kuvasivut

1. Kytke laite pois päältä ja irrota virransyötöstä.
2. Siirrä laite nesteen hävityslaitteiston luo.
3. Ota tynnyripumppu pystyputkesta.

Kuva F

1. Poista imupää (katso luku Imupään poistaminen).
2. Poista kaikki varusteosat.
3. Valmistele nestesäiliö tyhjennystä varten:

- Kippauslaitteen Tc avulla (laite, jossa on kippauslaite Tc)

a Avaa nestesäiliön lukitus.

IVR-L 120/24-2

Kuva G

IVR-L 100/24-2

Kuva H

- Nostosilmukan avulla (laite, jossa ei ole kippauslaitetta Tc)

a Nosta laite nostosilmukasta (katso luku Laitekuvaus) soveltuvalla nostovälineellä.

⚠ VAARA

Jos painoa ei oteta huomioon

Putoavan laitteen aiheuttama loukkaantumisvaara

Noudata voimassaolevia tapaturmantorjuntamääräyksiä ja turvaohjeita.

Tarkasta ennen nostamista, että nostolaite ja nostoväline toimivat moitteettomasti.

Nosta laitetta vain nostamiseen tarkoitetusta nostosilmukasta.

Varmista nostovälineen kiinnitys kuorman tahattoman irtoamisen varalta.

Vain tehtävään pätevät ammattilaiset saavat käyttää nostolaitetta.

Nostolaitteen vaara-alueella ei saa oleskella ihmisiä.

Älä jätä laitetta nostovälineeseen ilman valvontaa.

1. Kippaa säiliö työntöaisan avulla. Kuva I
2. Hävitä tai kierrätä sisältö lakisääteisten määräysten mukaisesti.
3. Aseta ja lukitse imupää paikalleen.

Nestesäiliön tyhjentäminen tynnyripumpun avulla

Kuva katso kuvasivut

Huomautus

Kiinnitä tyhjennysletku pidikkeeseen, kun sitä ei käytetä.

Kuva J

1. Vain jos tyhjennys tehdään imuroinnin jälkeen:

a Kytke laite pois päältä ja irrota virransyötöstä. b Siirrä laite nesteiden hävityslaitteiston luo.

1. Liitä tyhjennysletku hävityslaitteistoon.
2. Liitä tynnyripumpun verkkopistoke.
3. Kytke tynnyripumppu päälle-/pois-kytkimestä päälle.

Huomautus

Vältä tynnyripumpun tyhjäkäyntiä.

Älä jätä tynnyripumppua ilman valvontaa.

1. Säädä pumppausmäärää painikkeella +/-

Huomautus

Vain jos tyhjennys tehdään imuroinnin aikana:

Valitse pumppausmäärä imuroidun määrän mukaisesti.

1. Hävitä tai kierrätä sisältö lakisääteisten määräysten mukaisesti.

Nestesäiliön puhdistaminen

Kuva: katso kuvasivut

Huomautus

Vesipohjaiset kylmävoiteluaineet voivat aiheuttaa bakteerikasvuston muodostumista. Käytä soveltuvia suojavaatteita kerrostumia poistaessasi.

1. Tyhjennä säiliö.
2. Poista säiliöön muodostuneet kerrostumat.
3. Hävitä kerrostumat voimassa olevien määräysten mukaisesti.
4. Poista lastut ja kerrostumat säännöstelylevyistä.

Kuva K

Imupään poistaminen

Kuva katso kuvasivut

1. Kytke laite pois päältä ja irrota sähköverkosta.
2. Avaa imupään lukitus. Kuva L
3. Poista imupää ja aseta se sivuun.

Käytön lopettaminen

1. Laitteen kytkeminen pois päältä päälle-/pois-kytkimestä
2. Tyhjennä ja puhdista nestesäiliö.
3. Irrota varuste ja puhdista ja kuivaa se tarvittaessa.

Huomautus

Tyhjennä imuri jokaisen käytön jälkeen. Anna imurin kuivua säiliö avattuna.

Kuljetus

⚠VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara Laitteen paino on otettava kuljetuksessa ja varastoinnissa huomioon.

1. Ajoneuvossa kuljetettaessa varmista laite sovellettavien määräysten mukaisesti liukumisen ja kaatumisen estämiseksi.

Varastointi

△VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara Laitteen paino on otettava kuljetuksessa ja varastoinnissa huomioon.

1. Säilytä laitetta vain sisätiloissa.

Hoito ja huolto

1. Huuhtele laite ja varuste soveltuvalla nesteellä ja anna niiden kuivua säännöllisin väliajoin.
2. Älä jätä laitteeseen mitään nesteitä, jotta siihen ei muodostu kasvustoa.
3. Jos käytössä on pitempi tauko, avaa kansi, jotta kosteusjäämät pääsevät haihtumaan.
4. Vaihda suodatin, jos se on vaurioitunut.

Suodattimen vaihto

Kuva: katso kuvasivut

Kuva M

1. Kierrä sulkuruuvi irti.
2. Irrota ja vaihda suodatin.
3. Aseta uusi suodatin paikalleen.

Varmista asennuksen yhteydessä, että suodatin asetetaan paikalleen oikein.

1. Kierrä sulkuruuvi paikalleen ja kiristä se.

Ohjeet häiriötilanteissa

⚠ VAARA

Loukkaantumisvaara

Laitteen tahattoman käynnistymisen vaara ja sähköiskun vaara

Kytke laite pois päältä ennen kaikkia laitteelle tehtäviä töitä ja irrota verkkopistoke.

Anna kaikki sähköosien tarkastukset ja niiden parissa tehtävät työt ammattilaisen suoritettaviksi.

Moottori (imuturbiini) ei käynnisty

Ei sähköjännitettä

• Tarkista pistorasia ja virran syötön sulake.
• Tarkista laitteen verkkojohto ja verkkopistoke.

Imuteho laskee

Suutin, imuputki tai imuletku on tukossa.

- Tarkasta suutin, imuputki ja imuletku ja puhdista ne tarvittaessa.

Suodatin on likaantunut.

● Puhdista suodatin.

Nestesäiliön tyhjennys kestää kauan

Tyhjennysletku on puristuksissa tai tukossa.

- Tarkasta tyhjennysletku ja puhdista tarvittaessa.

Tynnyripumppu ei pumppaa

Nestesäiliö on tyhjä.

- Käytä tynnyripumppua vain nestesäiliön ollessa täynnä.

Sähköjännitettä ei ole.

• Tarkasta virransyötön pistorasia ja sulake.
• Tarkasta laitteen verkkojohto ja virtapistoke.

Pumppausmäärä on säädetty väärin.

- Säädä pumppausmäärää painikkeella +/-

Säännöstelylevy on tukossa.

● Puhdista säännöstelylevy.

Asiakaspalvelu

Jos vikaa ei voida korjata, toimita laite tarkastettavaksi asiakaspalveluun.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

(Osoite, katso takasivu)

Tekniset tiedot

				IVR-L 100/24-2	IVR-L 100/24-2 Tc	IVR-L 120/24-2 Tc
Sähköliitäntä
Verkkojännite V 220-240 220-240 220-240
V	a	i	h	e		~
Verkkotaajuus Hz		50-60	50-60	50-60
Kotelointiluokka				IPX4	IPX4	IPX4
Suojaluokka				I	I	I
Nimellisteho			W	2400	2400	2400
Verkkosulake (hidas)			A 16	16	16

		IVR-L 100/24-2	IVR-L 100/24-2 Tc	IVR-L 120/24-2 Tc
Mitat ja painot
Tyypillinen käyttöpaino Standard (Me)	kg 44 47 66
Tyypillinen käyttöpaino Dp (Me) kg 57 76
Pituus x leveys x korkeus mm 825 x 660 x		1210	840 x 660 x 1320	810 x 720 x 1595
Ympäristöolosuhteet
Ympäristön lämpötila °C +40 +40 +40
Laitteen tehotiedot
Säiliön tilavuus I 100 100 120
Ilmamäärä	l/s	2 x 74	2 x 74	2 x 74
Alipaine	kPa (mbar)	23 (230)	23 (230)	23 (230)
Imuletkun nimellisläpimitta		DN50	DN50	DN50
Määritetyt arvot EN 60335-2-69 mukaan
Käsi-käsivarsi-tärinäarvo	m/s2	< 2,5	< 2,5	< 2,5
Epävarmuus K m/s	2	0,2	0,2	0,2
Äänenpainetaso LpA	dB(A)	68	68	68
Epävarmuus KpA	dB(A)	2	2	2
Verkkojohto
Verkkojohto H07BQ-F	mm2	3 x 1,5	3 x 1,5	3 x 1,5
Osanumero (EU)		9.988-393.0	9.988-393.0	9.988-393.0
Kaapelin pituus	m	10 10 10

Oikeus teknisiin muutoksiin pidätetään.

EU-vaatimustenmukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa.

Tuote: Kuivaimuri

Tuote: Märkä- ja kuivaimuri

Tyyppi: 9.987-xxx

Tyyppi: 9.989-xxx

Sovelletut yhdenmukaistetut standardit

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Allekirjoittaneet toimivat yrityksen johdon puolesta ja valtuuttamina.

Toimitusjohtajana toimiva osakas

M.Pfister

Kärcher Industrial Vacuuming GmbH

Lisävarustus ja varaosat 165

Tarnekomplekt.... 165

Ohutusseadised 166

Lisävarustus ja varaosat

Kallutusšassiiga seadmed (Tc)

TÄHELEPANU

Vigastusoht

a Avaa vedenlämmitin lukitus.

IVR-L 120/24-2

Kuva G

IVR-L 100/24-2

Kuva H

- Nostolenkin avulla (laite ilman kallistuslaitetta Tc)

Loukkaantumisvaara putoavan laitteen takia
