KÄYTTÖOHJE MTP370 SCHEPPACH

Kobestustööriista puhastamine

Laitteessa olevien symbolien selitys

Lue ja huomioi käyttöohje ja turvallisuusohjeet ennen käyttöönottoa!

Käytä kuulosuojaimia!

Käytä suojalaseja!

Käytä työkäsineitä!

Käytä tukevia kenkiä!

Avotuli kielletty!

Huomio! Älä koske pyöriviin osiin. Vakava loukkaantumisvaara!

Suoja- ja turvalaitteiden poistaminen tai muuttaminen on kielletty.

Huomio! Kuumat osat - älä koske

Vaarana osien sinkoutuminen moottorin ollessa käynnissä. Pidä ehdottomasti turvaetäisyys.

Pyydä asiattomia henkilöitä pysymään kaukana laitteesta.

Sisällysluettelo:

1. Johdanto.... 171
2. Laitteen kuvaus (kuva 1/20).... 171
3. Toimituksen sisältö (kuva 2)....171
4. Määräystenmukainen käyttö 172
5. Turvallisuusohjeet 172
6. Tekniset tiedot 174
7. Asennus 175
8. Toiminto 175
9. käytössä 175
10. Työskentelyohjeet.... 176
11. Huolto 176
12. Varastointi.... 177
13. Hävittäminen ja kierrätys 177
14. Virheiden korjaaminen 178

Sivu:

1. Johdanto

Valmistaja:

Scheppach GmbH

Toivotamme sinulle paljon iloa ja menestystä työs-kennellessäsi uudella laitteellasi.

Huomautus:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tämän laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,
- käyttöohjeen laiminlyönti,
- ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset,
- muiden kuin alkuperäisten varaosien asennus ja vaihtaminen,
- määräystenvastainen käyttö.

Huomaa:

Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.

Tämän käyttöohjeen tarkoituksena on helpottaa lait- teeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä.

Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää.

Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset.

Säilytä käyttöohjetta laitteen yhteydessä muovikuorressa lialta ja kosteudelta suojattuna. Jokaisen käyt- töhenkilön on luettava se huolellisesti ja noudatetta- va sitä tunnontarkasti aina ennen työn aloittamista. Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.

Tämän käyttöohjeen sisältämien turvaohjeiden ja maasi erityisten määräysten lisäksi on noudatettava rakenteeltaan samanlaisten laitteiden käytössä yleisesti hyväksyttyjä sääntöjä.

Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

2. Laitteen kuvaus (kuva 1/20)

1. suunnanvaihtokytkin
2. Polttoainesäiliön korkki
3. kytkinvipu
4. kahva
5. Kytkinvivun lukitus
6. Ohjaimen kiinnike
7. Polttoainesäiliö
8. polttoainejohto
9. Teräsuojus
10. Syvyysvaste
11. Terä
12. Pakoputken äänenvaimentimen suojus
13. Pyörän lukituksen jousi
14. öljyntyhjennysruuvi
15. Öljynmittatikku/öljyntäyttöaukko
16. kaasuvipu
17. Pyörä
18. Polttoaineen poistoventtiili
19. kaasutin
20. Pakoputken äänenvaimennin
21. Ilmansuodattimen kansi
22. Ilmansuodatin

3. Toimituksen sisältö (kuva 2)

• Puutarhajyrsin MTP560 (G) (1 kpl)
• Sytytystulppa-avain (H) (1 kpl)
- Syvyysvaste (10) (1 kpl)
- Pussi, jonka sisällä ovat asennusmateriaalit (L)
- Ohjain (M) (2 kpl)
- käyttöohje
- Avaa pakkaus ja ota laite varovasti ulos pakkauksesta.
- Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
- Tarkasta, onko toimituksen sisältö täydellinen.
- Tarkasta, onko laitteessa tai lisäosissa kuljetusvaurioita. Valitukset on annettava heti kuljettajan tiedoksi. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.
- Säilytä pakkausta mahdollisuuksien mukaan takuuajan päätymiseen asti.
- Perehdy laitteeseen käyttöohjeen avulla ennen sen käyttöä.
- Käytä lisävarusteina ja kulutus- ja varaosina vain alkuperäisiä osia. Voit ostaa varaosia alueellasi toimivalta alan jälleenmyyjältä.
- Ilmoita tilauksissa laitteesi tuotenumero ja valmistusvuosi.

HUOMIO!

Laite ja pakkausmateriaali eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien

joutuminen nieluun ja tukehtuminen!

4. Määräystenmukainen käyttö

Laite sopii maan kääntämiseen kasvimailla ja pelloilla. Huomioi ehdottomasti lisäturvallisuusohjeissa määritellyt rajoitukset.

Laitetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Huomaa, että laitteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

5. Turvallisuusohjeet

Yleiset turvallisuusmääräykset

Opettele tuntemaan koneesi.

Käyttäjän käsikirja ja koneessa olevat merkinnät on luettava ja ymmärrettävä. Perehdy koneen käyttötarkoitukseen ja käyttötapaan. Vältä koneen käyttöön mahdollisesti liittyviä vaaroja.

Perehdy koneen ohjaamisen ja asianmukaiseen käyttöön. Selvitä, miten kone ja ohjaimet voidaan pysäyttää nopeasti tai kytkeä pois päältä.

Kaikki koneesta erillään olevassa käyttäjän käsikirjassa olevat ohjeet ja turvallisuusohjeet on luettava ja ymmärrettävä. Älä yritä käyttää konetta, jos et ole varma siitä, miten moottoria käytetään ja huolletaan ja miten vammoihin ja/tai aineellisiin vahinkoihin johtavia onnettomuuksia voidaan välttää.

Turvallisuus työpaikalla

Älä koskaan käynnistä tai käytä moottoria suljetuissa tiloissa. Pakokaasut ovat vaarallisia ja sisältävät hiilimonoksidia, joka on hajutonta ja myrkyllistä kaasua.

Tätä yksikköä tulee käyttää vain hyvin tuuletetuilla ulkoalueilla.

Älä koskaan käytä konetta, jos näkyvyys tai valaistus ei ole riittävä.

Älä koskaan käytä konetta jyrkissä rinteissä.

Työskentele aina vaakasuunnassa maahan nähden, älä koskaan ylhäältä alas.

Ihmisten turvallisuus

1. Älä koskaan käytä konetta huumeiden, alkoholin tai sellaisten lääkeaineiden vaikutuksen alaisena, jotka voivat heikentää kykyäsi käyttää konetta

asianmukaisella tavalla.

1. Käytä sopivia vaatteita. Käytä pitkälahkeisia housuja, saappaita ja käsineitä. Älä käytä löysiä vaatteita, lyhytlahkeisia housuja tai koruja. Sido pitkät hiukset olkapään korkeudelle. Pidä hiukset ja käsineet aina loitolla liikkuvista osista. Löysät
2. Käytä suojavarustusta. Käytä aina silmäsuojaimia.
3. Suojavarustus, kuten pölysuojanaamari, suojakypärä tai kuulosuojaimet vähentävät henkilövahinkoja, kun niitä käytetään ohjeiden mukaan.
4. Tarkasta kone aina ennen käynnistystä. Älä pois- ta erottavia suojalaitteita ja pidä ne kunnossa. Varmista, että kaikki mutterit, ruuvit ja vastaavat on kiristetty kunnolla.
5. Älä missään tapauksessa käytä konetta, jos sitä on korjattava tai jos sen mekanismissa on vika.
6. Vaihda vioittuneet, puuttuvat tai toimimattomat osat uusiin ennen koneen käyttöä. Tarkasta tii-viys. Pidä kone turvallisessa toimintakunnossa.
7. Älä missään tapauksessa peukaloi suojalaitteita. Tarkasta toimintakunto säännöllisesti.
8. Konetta ei saa käyttää, jos sitä ei voi kytkeä päälle tai pois moottorikytkimellä. Polttomoottorikäyttöisiset koneet, joita ei voi ohjata moottorikytkimellä, ovat vaarallisia ja ne on vaihdettava.
9. Tarkasta säännöllisesti ennen käynnistystä, että avaimet tai ruuviavaimet on poistettu koneesta. Pyörivässä osassa oleva ruuviavain tai avain voi aiheuttaa henkilövahinkoja.
10. Pysy tarkkaavaisena ja noudata tervettä harkintaa konetta käyttäessäsi.
11. Älä työskentele liian paljon eteenpäin kumartuneena. Älä käytä konetta paljain jaloin tai sandaaleilla ja vastaavilla. Käytä turvajalkineita, jotka suojaavat jalkojasi ja joilla on hyvä pito liukkailla pinnoilla.
12. Säilytä aina tukeva asento ja tasapaino. Tällöin konetta voidaan hallita paremmin odottamattomissa tilanteissa.
13. Vältä tahatonta käynnistystä. Varmista, että moottori on sammutettu ennen kuin konetta kuljetetaan tai ennen kuin sille tehdään huolto- tai kunnossapitotöitä. Koneen kuljettaminen tai koneelle tehtävät huolto- tai kunnossapitotyöt voivat johtaa onnettomuuksiin, jos moottori on käynnissä.

Polttoaineiden turvallinen käsittely

1. Polttoaine on herkästi syttyvää ja sen höyryt voivat syttyessään räjähtää. Polttoainetta käytettäessä on ryhdyttävät asianmukaisiin toimenpiteisiin vakavien henkilövahinkojen riskin vähentämiseksi.
2. Kun täytät säiliötä tai tyhjennät sitä, tee se hyvin tuuletetulla ulkoalueella ja käytä hyväksyttyä polttoaineen keräyssäiliötä. Älä tupakoi. Sytytyskipinöitä, avoliekkejä tai muita syttymislähteitä on

vältettävä polttoainetta täytettäessä tai yksikköä käytettäessä. Älä missään tapauksessa täytä polttoainetta rakennuksen sisällä.

1. Pidä maadoitetut, johtokykyiset esineet, kuten työkalut loitolla suojaamattomista, jännitettä johtavista sähköosista ja liitännöistä välttääksesi ki-pinänmuodostuksen tai kipinäylilyönnin. Ne voivat sytyttää savukaasun tai höyryt.
2. Sammuta moottori ja anna sen jäähtyä ennen säiliön täyttämistä. Älä missään tapauksessa poista säiliön korkkia äläkä täytä polttoainetta moottorin käydessä tai ollessa vielä lämmin. Älä käytä konetta, jos polttoainelaitteisto ei ole tiivis.
3. Avaa säiliön korkkia hieman, jotta säiliössä oleva paine pääsee purkautumaan.
4. Älä täytä säiliötä liikaa (noin 1,5 cm, täyttötulkan alapuolelle, jotta vapaata tilaa jää riittävästi polttoaineen paisuessa moottorin aiheuttaman lämpenemisen vuoksi).
5. Aseta säiliön korkki takaisin paikalleen ja pyyhi läikkynyt polttoaine pois. Älä missään tapauksessa käytä yksikköä, jos säiliön korkkia ei ole asetettu paikalleen.
6. Vältä syttymislähteitä polttoaineen läikyttyä. Älä yritä käynnistää moottoria, kun polttoainetta on läikkynyt. Vie kone sen sijaan pois kyseiseltä alueelta ja vältä syttymislähteitä, kunnes polttoainehöyryt ovat haihtuneet.
7. Säilytä polttoainetta sitä varten tarkoitetuissa ja hyväksytyissä säiliöissä.
8. Säilytä polttoainetta viileässä, hyvin tuuletetussa paikassa ja suojattuna sytytyskipinöiltä, avoliekeiltä tai muilta syttymislähteiltä.
9. Älä missään tapauksessa säilytä polttoainetta tai konetta, jonka säiliö on täytetty polttoaineella, rakennuksen sisällä, jossa savukaasut voivat joutua kosketuksiin sytytyskipinöiden, avoliekkien tai muiden syttymislähteiden, kuten lämminvesivaraajien, uunien, kuivaajien tms. kanssa. Anna moottorin jäähtyä ennen sen säilyttämistä kotelossa.

Ohjeet koneen käyttöä ja hoitoa varten

1. Älä nosta tai kanna konetta moottorin käydessä.
2. Älä käsittele konetta väkivaltaisesti.
3. Käytä oikeanlaista konetta käyttökohteen mukaan. Oikeanlainen kone suoriutuu tehtävästä paremmin ja turvallisemmin.
4. Älä muuta moottorin kierrosluvun säätimen asetuksia äläkä anna moottorin käydä korkealla kierrosluvulla. Kierrosluvun säädin ohjaa maksimaalista käyttökierroslukua, joka on moottorille turvallinen.
5. Älä anna moottorin käydä nopeasti, jos maata ei muokata.
6. Älä pidä käsiä tai jalkoja pyörivien osien lähellä.
7. Vältä kosketusta kuumaan polttoaineeseen, öl-

jyyn, savukaasuihin ja kuumiin pintoihin. Älä koska moottoriin tai äänenvaimentimeen. Nämä osat tulevat käytön aikana erittäin kuumiksi. Ne ovat lyhyen aikaa kuumia vielä sen jälkeen, kun yksikkö on sammutettu. Anna moottorin jäähtyä ennen huoltotöitä tai säätämistä.

1. Jos kone päästää epätavallisia ääniä tai tärisee epätavallisesti, sammuta moottori heti, irrota sytytysvirtajohto ja selvitä ongelman syy. Epätavalliset äänet tai tärinä ovat varoitus jostain ongelmasta.
2. Käytä vain valmistajan hyväksymiä liitäntöjä ja hyväksyttyjä lisävarusteita. Tämän määräyksen laiminlyönnistä voi seurata henkilövahinkoja.
3. Huolla konetta. Tarkasta, onko osien liikesuunta asetettu väärin tai ovatko ne juuttuneet. Tarkasta osat murtumien varalta tai onko jokin muu tilanne, joka voi vaikuttaa koneen toimintaan. Korjauta vahingoittunut kone ennen käyttöä. Monet onnettomuudet johtuvat puutteellisesti huolletuista varusteista.
4. Poista ruoho, lehdet, liiallinen rasva tai kertynyt hiili moottorista ja äänenvaimentimesta vähentääksesi tulipaloriskiä.
5. Pidä leikkuutyökalut terävinä ja puhtaina. Asianmukaisesti huolletut leikkuutyökalut, joissa on terävät leikkuureunat, juuttuvat vähemmän ja ovat kevyemmin ohjailtavissa.
6. Älä missään tapauksessa kaada tai ruiskuta vet- tä konetta päin. Pidä ohjain puhtaana ja vapaana kerrostumista. Puhdista jokaisen käyttökerran jäl- keen.
7. Noudata polttoaineen, öljyn jne. asianmukaista hävitystä koskevia lakeja ja määräyksiä.
8. Säilytä käyttämätöntä konetta poissa lasten ulottuvilta. Älä anna sellaisten henkilöiden käyttää konetta, jotka eivät ole perehtyneet koneeseen tai näihin ohjeisiin. Kone on kouluttamattomissa käsissä vaarallinen.

Kunnossapitoa koskevat ohjeet

Sammuta moottori ennen puhdistusta, korjaamista, tarkastusta tai koneen mukauttamista ja varmista, että kaikkien osien liike on pysähtynyt. Irrota sytytysvirtajohto ja aseta johto loitolle sytytystulpasta tahattoman käynnistyksen estämiseksi.

Teetä koneen huolto pätevällä henkilöstöllä, joka käyttää vain alkuperäisiä varaosia.

Näin varmistetaan koneen pysyminen turvallisessa kunnossa.

Erityiset turvallisuusmääräykset bensiinikäyttöisille puutarhajyrsimille

1. Tarkasta muokattava maa huolellisesti ja poista siellä olevat kerrostumat ja kovat tai terävät esi-

neet, kuten kivet, cannot, lasi, rautalanka, luut tms.

1. Älä käytä puutarhajyrsintä sellaisilla maapalstoilla, joissa on suuria kiviä ja vieraita esineitä, jotka voivat vahingoittaa konetta.

2. Älä työskentele maahan upotettujen johtojen, puhelinjohtojen, vesi- ja kaasuputkien, putkien tai letkujen yläpuolella. Jos olet epävarma, kysy tiedot kyseiseltä sähkö- tai vesilaitokselta tai paikalliselta puhelinlaitokselta maahan upotettujen johtojen paikantamiseksi.

3. Sivullisten, lasten ja eläinten on pysyttävä 23 m turvaetäisyyden päässä. Pysäytä yksikkö heti, jos joku henkilö lähestyy sitä.

4. Mukauta työtapasi paikallisia olosuhteita ja laitteen tehoa vastaavasti.

5. Tämä yksikkö on varustettu kytkimellä. Paina kytkinvipua tarkistaaksesi, että se palaa automaattisesti lähtöasentoon. Jos näin ei ole, pätevän henkilön on säädettävä yksikkö uudelleen.

6. Kytke irti ennen kuin moottori käynnistetään.

7. Käynnistä moottori varovaisesti ohjeiden mukaan. Sijoita jalkasi tällöin sopivan etäisyyden päähän teräsarjasta.

8. Teräsarja ei liiku, jos kytkin on kytketty pois. Jos näin ei ole, pätevän henkilön on säädettävä yksikkö uudelleen.

9. Käytä konetta aina takapuolelta. Älä missään tapauksessa kävele koneen ohi tai seiso sen edessä moottorin käydessä.

10. Pidä yksiköstä aina molemmin käsin kiinni käytön aikana. Pidä ohjaimesta lujasti kiinni.

11. Pidä mielessä, että kone voi liikahtaa odottamattomasti ylös- ja eteenpäin, jos teräsarja osuu piileviin esteisiin, kuten kookkaisiin kiviin, juuriin tai puunrunkoihin.

12. Jos yksikkö osuu vieraaseen esineeseen, sammuta moottori, irrota sytytystulppa, tarkasta kone mahdollisten vaurioiden varalta ja korjaa vauriot ennen kuin kone käynnistetään uudelleen ja ennen kuin sen käyttöä jatketaan.

13. Menettele äärimmäisen varovaisesti työskennellessäsi taaksepäin tai vetäessäsi konetta itseäsi kohti.

14. Älä ylikuormita konetta muokkaamalla liian syvältä tai liian nopeasti.

15. Älä missään tapauksessa käytä puutarhajyrsintä liian suurella ajonopeudella kovilla tai liukkailla pinnoilla.

16. Menettele varovaisesti muokatessasi kovia maita. Puutarhajyrsin voi juuttua maahan tai rynnätä eteenpäin. Jos näin tapahtuu, vapauta ohjain äläkä pidä koneesta kiinni.

17. Kun työskentelet aitojen, rakennusten ja maahan upotettujen johtojen lähellä, toimi varovaisesti. Pyörivä teräsarja voi aiheuttaa aineellisia vahinkoja ja henkilövahinkoja.

18. Menettele äärimmäisen varovaisesti työskennellessäsi sorapoluilla, -teillä tai kaduilla. Huomioi piilevät vaarat ja liikenne. Älä kuljeta matkustajia.

19. Älä missään tapauksessa poistu työasennosta moottorin käydessä.
20. Sammuta moottori aina, kun muokkaus keskeytyy tai kun on siirryttävä seuraavaan muokkauspaik-kaan.
21. Poista kasvit ja muut materiaalit yksiköstä. Ne voivat takertua teräsarjaan. Sammuta moottori ja irrota sytytystulppa ennen kuin puhdistat teräsarjan.

Korjaukset

Käytä vain valmistajan suosittelemia lisävarusteita ja varaosia. Jos laite laadunvarmistuksestamme ja suo- rittamistasi hoito- ja huoltotöistä huolimatta menee epäkuntoon, korjauta se vain valtuutetussa ammat- tikorjaamossa.

Ympäristönsuojelu

Laitetta, lisävarusteita ja pakkausta ei saa hävittää kotitalousjätteen mukana, vaan ne on toimitettava asianmukaisiin keräyspisteisiin materiaalien lajittelua ja kierrätystä varten. Tämä on pieni vaiva ympäristömme suojelemiseksi.

jäännösriskit

Työkalun asianmukaisessakin käytössä on aina tiettyjä jäännösriskejä, joita ei voida sulkea pois. Työkalun tyypistä ja rakenteesta voi aiheutua seuraavia mahdollisia vaaratilanteita:

• Terän osien sinkoutuminen ympäristöön
• Kuulon vaurioituminen, jos ohjeenmukaisia kuulosuojaimia ei käytetä
• Pakokaasujen hengittäminen
• Tämä laite muodostaa käytön aikana sähkömagneettisen kentän!

Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa!

Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä ja laitteen valmistajan kanssa ennen kuin alkavat käyttää laitetta!

6. Tekniset tiedot

Moottori: 4-tahtinen, 144 cm³

Moottoriteho: 2,5 kW/ 3,4 HV

Moottorin työkierrosluku: 3600 min ^-1

Työleveys: 450 mm

Muokkausterä ∅: 290 mm

Käynnistysjärjestelmä: Narukäynnistin

Polttoaine: Lyijytön bensiini

vähintään 90-oktaaninen

bioetanolin

osuus enint. 5%

Moottoriöljy: 0,4 l

(10W-30 / 10W-40 / SAE 30)

Säiliön tilavuus: 0,8 l

Paino: 34,0 kg

Sytytystulppa: LG F6RTC

Syvyys: 130 mm

Mitattu äänen tehotaso L _pA : 71,23 dB

K mittausepävarmuus: 2 dB

Mitattu äänen tehotaso L _ww : 91,23 dB

K mittausepävarmuus: 2 dB

Taattu äänen tehotaso L _w : 93 dB

Tärinäarvo a _hw :(vasen) 11,08 m/s ^2 / (oikea) 15,72 m/s ^2

K mittausepävarmuus: 1,5 m/s ^2

HUOMIO: Käytön aikana esiintyvä tärinäarvo voi olo-suhteista riippuen poiketa ilmoitetusta arvosta.

Käyttäjää suojaavat turvatoimenpiteet perustuvat arvioituun altistukseen normaaleissa käyttöolosuhteissa (huomioiden käyttöjaksot, esimerkiksi kun laite kytketään pois päältä, kun se käy joutokäyntiä tai kun sitä käytetään).

7. Asennus

1. Tarkasta ensin kaikki laitteen osat ja aseta ne lattialle (kuvat 2+3).
2. Koneen vakauden vahvistamiseksi on asennetta-va syvyysvaste (10) ja kiinnitettävä se sokalla (B) (kuva 5).
3. Asenna ohjain (M) ohjaimen kiinnikkeeseen (6) mukana toimitetuilla ruuveilla (kuva 6).
4. Asenna kaasuvipu (16) kuvassa (9) esitetyllä ta- valla.

8. Toiminto

Kaasuvipu (16)

Sen avulla hallitaan moottorin nopeutta. Kun kaasuvipua siirretään esitettyihin suuntiin, moottori käy joko nopeammin tai hitaammin. (Kuva 14).

Pyörä (17)

Jousi lukitsee pyörän pidikkeen eri korkeuksiin ja eri etäisyyksille teräsarjasta.

Aseta pyörä yläasentoon, kun työskentelet puutarhajyrsimellä.

Aseta pyörä ala-asentoon, kun kuljetat puutarhajyrsintä. Pidä konetta kuljetuksen aikana taaksepäin kallistettuna, jotta teräsarja ei koske maahan. Voit vetää

tai työntää puutarhajyrsimen seuraavaan paikkaan. (Kuva 13)

Syvyyden säätö (10)

Sen avulla säädetään työsyvyys. Se auttaa käyttäjää puutarhajyrsimen suunnan ja nopeuden säätelemisessä.

Kun syvyyden säätöä lasketaan, puutarhajyrsin jar- ruttaa ja työsyvyys suurenee. Kun syvyyden säätöä nostetaan, puutarhajyrsimen nopeus kasvaa ja työsy- vyys pienenee. (Kuva 5)

Työsyvyyden säätö (kuva 5):

1. Poista sokka (kohta B).
2. Nosta tai laske syvyyden säätö (kohta 10) haluttuun asentoon.
3. Aseta sokka (kohta B) takaisin paikalleen.

9. käytössä

Moottoriöljyn ja bensiinin täyttäminen

⚠️ HUOMIO! MOOTTORIÖLJY ON POISTETTU KULJETUSTA VARTEN.

Moottori voi vahingoittua peruuttamattomasti ja moottorin takuu raukeaa, jos moottoriöljysäiliötä ei täytetä öljyllä ennen moottorin käynnistystä.

1. Tarkasta öljyntaso ja lisää öljyä tarvittaessa. (Öljyntasomittarin maksimimäärän merkki) (kuva 11).
2. Avaa säiliön korkki (2) ja täytä laite normaalilla lyijyttömällä bensiinillä (vähintään 90-oktaaninen; bioetanolin osuus enint. 5%) (kuva 12).

Moottorin käynnistäminen

1. Käännä pyörää (17) ylöspäin, kunnes lukitus lukittuu sitä varten olevaan aukkoon (kuva 13).

2. Aseta kaasuvipu (16) vaadittavaan asentoon (kuva 14)
   A = täysi kaasu
   B = joutokäynti
   C = pysäytys

3. Aseta kaasuvipu asentoon "A". Käynnistä moottori narukäynnistimen (1) avulla. Vedä sitä ensin varovaisesti, kunnes tunnet vastuksen, ja vedä sitten voimakkaasti loppuun asti. Toista tätä toimenpidettä, kunnes moottori käynnistyy. Jos moottori ei vielä kymmenenkään yrityksen jälkeen käynnisty, tarkista tämän käyttöohjeen kappale "VIRHEIDEN POISTAMINEN".

4. Kun haluat käyttää terää, vedä kaasuvivun lukitus (5) taakse ja paina sitten kytkinvipua (3) kytkeäksesi terän pyörityksen päälle. Pidä kytkinvipua (3) painettuna. Vapauta kytkin, kun haluat pysäyttää terän (kuva 15/16).

9.1 Joutokäynti (kuva 14)

Aseta kaasuvipu (16) asentoon "B", kun haluat alentaa moottorin nopeutta, kun maata ei muokata. Moottorin nopeuden alentaminen joutokäynnille pidentää moottorin käyttöikää, säästää polttoainetta ja alentaa koneen melutasoa.

9.2 Pois kytkeminen (kuvat 14+15)

Aseta kytkinvipu (3) lähtöasentoon teräsarjan pysäyttämiseksi. Aseta kaasuvipu asentoon "C" pysäyttääksesi moottorin.

9.3 Käyttönopeus (kuva 14)

Normaali käyttönopeus:

• Aseta kaasuvipu (16) asentoon "parhaiden tulosten aikaan saamiseksi. (Asento A)
  Kultivointi:
• Kaasuvipu (16) on asetettava asentoon "♠". (Asento C)

10. Työskentelyohjeet

10.1 Syvyyden säätely

Syvyyden säädön lisäksi työsyvyyden hallintaa ja eteenpäinliikettä avustetaan painamalla ohjainta. Kun ohjainta painetaan alaspäin, työsyvyys vähenee ja eteenpäinliikkeen nopeus kasvaa. Kun painetaan ylöspäin, työsyvyys kasvaa ja eteenpäinliikkeen nopeus pienenee.

10.2 Maanmuokkaus

Maanmuokkauksessa maa-aines rikotaan ja käänne-tään ja muokataan kylvämistä varten.

Optimaalinen työsyvyys on 100–150 mm. Lisäksi puutarhajyrsin poistaa maasta ei-toivotut kasvit. Näiden kasvinosien murskaus lannoittaa maata.

Älä muokkaa liian kuivia maita, jotka pölyävät eivätkä sido vettä.

- Tämän takia maata tulee kastella joitain päiviä ennen muokkausta.

Liian märkään maahan muodostuu muokattaessa ei-toivottuja kokkareita.

- Tämän takia maan on annettava voimakkaan sa- teen jälkeen kuivua kaksi päivää ennen muokka- usta.

Asianmukaisesti muokattu ja välittömästi muokkauksen jälkeen hyödynnetty tasainen pinta edistää kasvien kasvua, koska kosteus pysyy maassa.

Tosiasiallinen työsyvyys määritetään maalajin ja työskentelyolosuhteiden mukaan. Määrätyillä mailla yksi muokkauskerta riittää halutun syvyyden saavuttamiseen. Toisilla mailla haluttu syvyys saavutetaan vasta kahden tai kolmen muokkauskerran jälkeen. Tässä tapauksessa syvyyden säätöä on laskettava ennen jokaista muokkauskertaa. Muokkaus on suoritettava eri muokkauskerroilla vuorotellen pitkittäis- ja

poikittaissuuntaan.

Älä yritä muokata maata ensimmäisellä muokkauskerralla liian syvältä. Jos kone ryntää tai nykii, yksikköä on liikutettava hieman nopeammin maata pitkin. Jos puutarhajyrsin pysähtyy ja jää kaivamaan yhtä kohtaa, liikuta ohjainta edestakaisin, kunnes kone liikkuu taas eteenpäin.

Paljastuneet kivet on poistettava.

10.3 Viljely

Viljely-termillä tarkoitetaan kasvien täyttämän alueen maaperän kuohkeutusta ja muokkausta rikkaruohojen poistamiseksi ja maan kuohkeuttamiseksi. Optimaalinen työsyvyys on alle 50 mm.

11. Huolto

Säännöllinen huolto mahdollistaa puutarhajyrsimen pysymisen optimaalisessa kunnossa, pidentää sen käyttöikää ja auttaa saavuttamaan ihanteelliset muokkaustulokset puutarhassa.

Puutarhajyrsimen puhdistus

Puhdista puutarhajyrsimen teräsarjan suojuksen alapuolinen alue jokaisen käyttökerran jälkeen. Lika voidaan pestä pois helpommin, jos kyseinen kohta huuhdellaan pois heti ennen kuin se ehtii kuivua.

1. Kytke moottori pois päältä. Moottorin on oltava kylmä.
2. Aseta asentoon "C" ja irrota sytytysvirtajohto var-malla tavalla sytytystulpasta.
3. Poista kasvit, narut, rautalangat ja muut materiaa-lit, joita on voinut tarttua teräsarjan ja vaihteistokotelon väliseen akseliin.

Kytkimen tarkastus

1. Kytkin kuluu. Kulumisen seurauksena vivun aukko voi kasvaa ja sen käyttö muuttua raskaaksi. Se tarkoittaa, että bowdenkaapelia on säädettävä.
2. Aseta kytkinvipu tätä varten alkuperäiseen asentoonsa ja säädä säätölaitetta ja vastamutteria vastaavasti.
3. Hankaa puutarhajyrsin jokaisen käyttökerran jälkeen kuivaksi ja levitä ohut rasva- tai silikonikerros ruosteen ja veden aiheuttamien vahinkojen ehkäisemiseksi.
4. Aseta sytytysvirtajohto takaisin paikalleen.

△ HUOMIO! Puutarhajyrsimen puhdistamiseen ei saa missään tapauksessa käyttää korkeapainepesuria. Vettä voi tunkeutua puutarhajyrsimen ahtaisiin alueisiin ja vaihteistokoteloon, ja vahingoittaa karoja, hammaspyöriä, laakereita tai moottoria. Jos käytetään korkeapainepesuria, laitteen käyttöikä lyhenee ja sen toimintakunto heikkenee.

Sytytystulpan huolto (kuva 17)

Sytytystulppa on tarkastettava 50 käyttötunnin välein. Tarkasta sytytystulpan pään väri ja siinä olevat kerrostumat; värin on oltava vaaleanruskea. Poista kerrostumat kovalla harjalla, mieluiten teräsharjalla. Tarkasta sytytystulpan elektrodien väli ja säädä tarvittaessa uudelleen. Välin on oltava 0,7–0,8 mm.

Moottoriöljyn vaihto (kuva 10)

Milloin:

20 käyttötunnin jälkeen

100 käyttötunnin jälkeen

Aseta laite tukevalle, tasaiselle pinnalle ja anna moottorin käydä muutaman minuutin ajan. Sammuta moottori sen jälkeen ja poista öljyntäyttöaukon korkki (15). Aseta säiliö moottorin alapuolelle vanhan öljyn talteen ottamiseksi.

Kierrä öljynpoistoruuvi (14) auki ja anna öljyn valua kokonaan ulos. Käytä letkua tai muuta sopivaa apuvälinettä. Tarkasta öljynpoistoruuvin (14), sen tiivisteen, täyttöaukon korkin (15) ja sen tiivisteen kunto ja vaihda vialliset osat. Kierrä öljynpoistoruuvi (14) uudelleen kiinni. Täytä säiliö uudella öljyllä maksimaaliseen täyttötasoon asti.

Ilmansuodatin (22) (kuva 18)

Tarkasta ilmansuodattimen kunto ja puhdista se 50 käyttötunnin tai 3 kuukauden välein. Käytä puhdistamiseen ympäristöystävällistä, vesipohjaista rasvanpoistajaa.

Anna ilmansuodattimen kuivua kokonaan ja aseta se taas sisään ja aseta suojus takaisin paikalleen. Huomio! Älä koskaan käytä moottoria ilman ilmansuodatinta.

Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

Kuluvat osat*: Sytytystulpat, terät, ilmansuodatin, kaikki käyttöaineet

* eivät välttämättä sisälly toimitukseen!

12. Varastointi

Jos puutarhajyrsintä ei aiota käyttää yli 30 päivään, on suoritettava seuraavat toimenpiteet puutarhajyrsimen valmistelemiseksi varastointia varten.

1. Tyhjennä säiliö kokonaan. Varastoitu polttoaine sisältää etanolia tai MTBE:tä ja se voi pilaantua 30 päivässä. Pilaantuneen polttoaineen hart-

si-/keinoainepitoisuus on suuri ja se voi tukkia kaasuttimen ja heikentää polttoaineen virtausta.

1. Käynnistä moottori ja anna sen käydä, kunnes se sammuu. Näin varmistetaan, että kaasuttimessa ei ole enää polttoainetta. Siten estetään hartsi-/keinoainekerrostumien muodostuminen kaasuttimeen ja moottorin mahdollinen vahingoittuminen.

2. Poista öljy moottorista, kun moottori on vielä lämmin. Täytä uudella öljyllä, joka vastaa moottorin käsikirjassa suositeltua öljylaatua.

3. Anna moottorin jäähtyä. Irrota sytytystulppa ja täytä sylinteriin 30 ml korkealuokkaista moottoriöljä. Vedä käynnistinnarua hitaasti, jotta öljy levittyy. Vaihda sytytystulppa.

⚠️ HUOMIO! Irrota sytytystulppa ja poista öljy kokonaan sylinteristä ennen kuin kone käynnistetään uudelleen varastoinnin jälkeen.

1. Puhdista puutarhajyrsimen ulkopinnat puhtailla rievuilla ja poista epäpuhtaudet tuuletusraoista.

⚠️ HUOMIO! Älä käytä teräviä puhdistusvälineitä äläkä puhdista muoviosia mineraaliöljypohjaisilla puhdistusaineilla. Kemikaalit voivat vahingoittaa muovia.

1. Tarkasta, onko osia löystynyt tai vioittunut. Korjaa tai vaihda vioittuneet osat ja kiristä löystyneet ruuvit ja mutterit.

2. Pura teräsarja. Puhdista teräsarja ja teräsarjan akseli ja rasvaa ruostumisen estämiseksi. Asenna teräsarja ja teräsarjan akselin päälle.

3. Rasvaa pyörän akselit kevyesti. Rasvaa kaasuvaijeri ja kaikki paljaana olevat liikkuvat osat. Älä irrota moottorisuojusta.

4. Säilytä puutarhajyrsintä puhtaassa, kuivassa pai-kassa, jossa on hyvä ilmanvaihto.

⚠️ HUOMIO! Älä varastoi polttoaineella täytettyä puutarhajyrsintä huonosti tuuletetussa paikassa, missä polttoainehöyryt voivat joutua kosketuksiin sytytyskipinöiden, merkkilamppujen tai muiden sytty-mislähteiden kanssa. Käytä vain hyväksyttyjä polttoainesäiliöitä.

13. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaukset ympäristönsuojelumääräysten mukaan.

Käyttöikänsä päähän tulleen laitteen hävittämismahdollisuuksista saat tietoa kuntasi hallintovirastosta.

Polttoaineet ja öljyt

• Polttoainesäiliö ja moottoriöljysäiliö on tyhjennettävä ennen laitteen hävittämistä!
• Polttoaine ja moottoriöljy eivät kuulu sekajätteisiin tai viemäriin, vaan ne on hävitettävä lajiteltuina!

- Tyhjät öljy- ja polttoainesäiliöt on hävitettävä ympäristömääräysten mukaisesti.

14. Virheiden korjaaminen

Ongelma Syy Ratkaisu
Moottori ei käynnisty.	1. Kytkinvipu ei ole oikeassa asennossa2. Säiliö on tyhjä3. Ilmansuodattimen komponentit ovat likaisia4. Sytytystulppa on irti5. Sytytystulpan johtoa ei ole kiinnitetty oikein tai se on irrotettu lähdöstä6. Sytytystulpan kipinäväli on väärä7. Sytytystulppa viallinen8. Kaasuttimessa on liikaa polttoainetta - kaasu-kytkin on POIS-asennossa (OFF).	1. Aseta kytkinvipu oikeaan asentoon2. Täytä säiliö3. Puhdista ilmansuodattimen komponentit.4. Kiristä sytytystulppa 25-30 Nm:n kiristysmomentilla5. Kiinnitä johto sytytystulppaan.6. Säädä elektrodien väliksi (kipinäväliksi) 0,7–0,8 mm7. Aseta uusi sytytystulppa oikeaan asentoon8. Ota ilmansuodatin pois ja vedä käynnistinnarua useita kertoja, kunnes kaasutin on puhdas ja aseta sitten ilmansuodatin uudelleen paikalleen - aseta kaasu-kytkin asianmukaiseen asentoon.
Moottori käynnistyy huonosti tai menettää tehoa	1. Sytytysmoduuli on viallinen2. Likaa, vettä tai hometta polttoainesäiliössä3. Säiliön poistoaukko on tukossa4. Ilmansuodattimen komponentit ovat likaisia.	1. Ota yhteyttä asiakaspalveluun.2. Tyhjennä säiliö ja täytä puhtaalla ja tuoreella polttoaineella3. Puhdista tai vaihda säiliön poisto4. Puhdista ilmansuodattimen komponentit
Moottori käy epätasaisesti	1. Ilmansuodattimen komponentit ovat likaisia.2. Kytkinvipu on juuttunut vieraan materiaalin vuoksi3. Moottorin alapuoliset jäähdytyslaipat ja ilmanottoaukot ovat tukossa	1. Puhdista ilmansuodattimen komponentit2. Poista vieras materiaali3. Poista vieras materiaali jäähdytyslaipoista ja ilmanottoaukoista
Moottori sakkaa korkeissa nopeuksissa	1. Sytytystulpan kipinäväli on liian pieni	1. Säädä elektrodien väliksi (kipinäväliksi) 0,7–0,8 mm
Moottori ylikuumennut	1. Jäähdytysilman virtaus on estynyt2. Sytytystulppa viallinen	1. Poista kaikki vieraat materiaalit rungosta, puhaltimesta, ilmanottoaukoista ja jäähdytyslaipoista2. Asenna LG F6TC -sytytystulppa
Moottori tärisee epänormaalilla tavalla	1. Jyrsintä ei ole koottu oikein. Moottorijyrsin-kokoonpanoa ei ole tasapainotettu	1. Tarkasta, että kaikki koneen osat on asennettu oikein

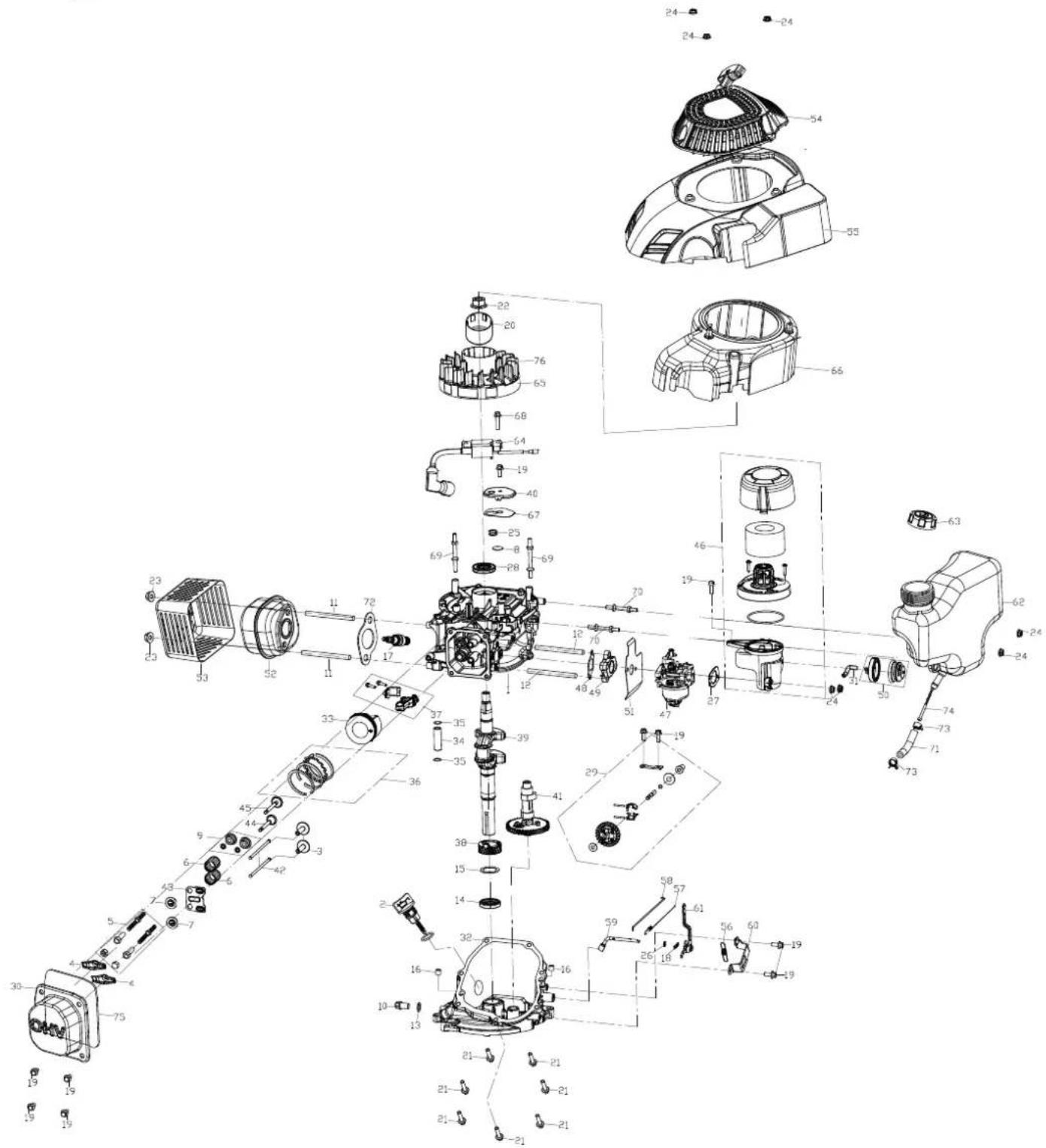

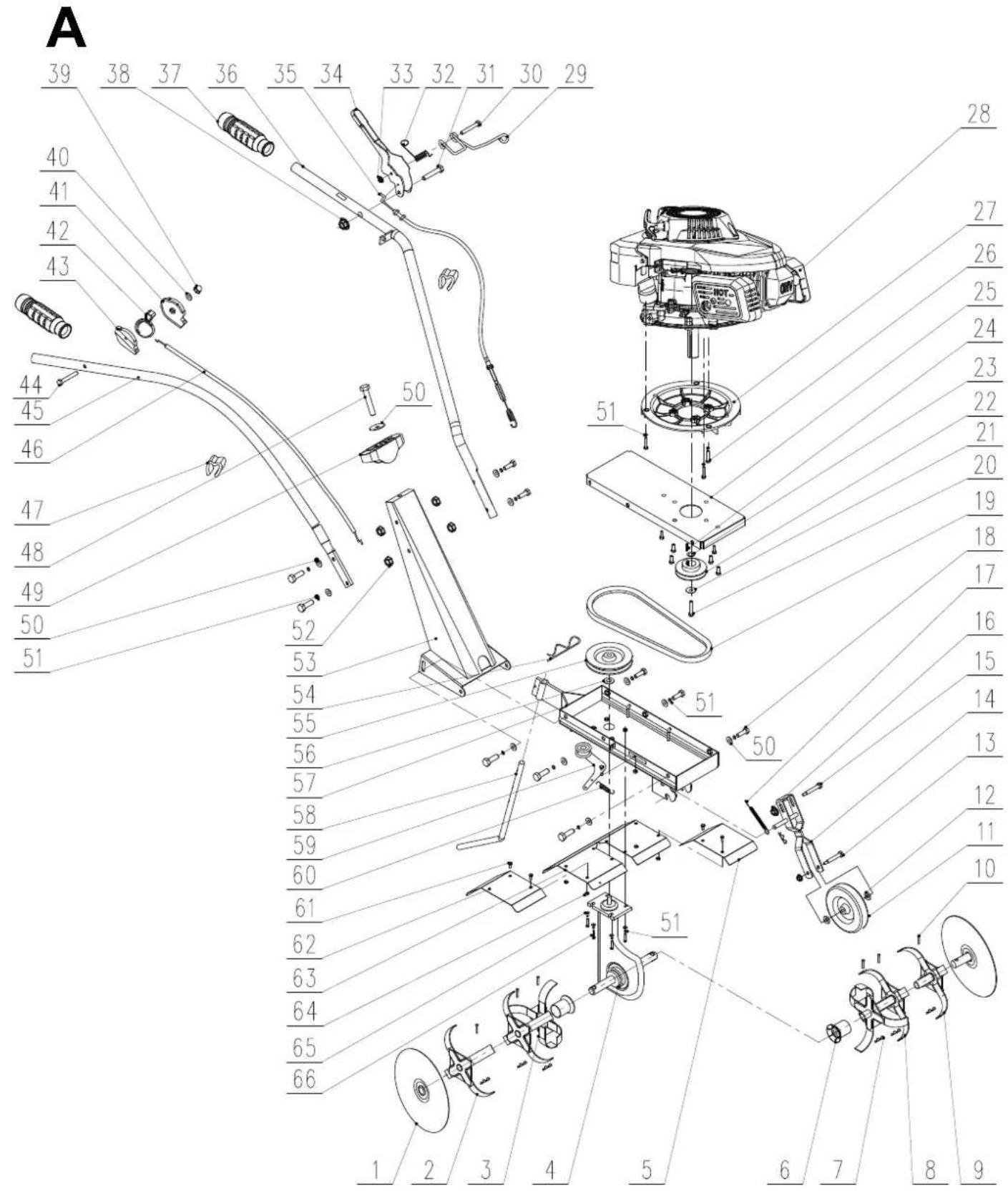

A 39 38 37 36 35 34 33 32 31 30 29 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 1 2 3 4 5 6 7 8 9 50 51 51 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10

B

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korva-uksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi

raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti SE
