KÄYTTÖOHJE DCS438 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 128

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALTtyökaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

		DCS438
Jännite V	DC	18
Tyyppi 1
Akkutyyppi Li-lon
Kuormittamaton/nimellisnopeus min	-1	20000
Leikkauslaikan halkaisija mm 76
Laikan paksuus (maks.) mm 2,2
Karan halkaisija mm 10
Karan pituus mm 43
Paino (ilman akkua) kg 0,94

Ääni- ja/tai tärinäarvot (triaksiaalinen vektorisumma) standardin EN60745-2-3-mukaisesti:

L_PA (äänenpainetaso) dB(A) 87
L_WA (ääniteho)	dB(A) 98
K (määritetyn äänitason epävarmuus)	dB(A)	3
Tärinäpäästöarvo a_h =	m/s^2	3,3
Epävarmuus K =	m/s^2	1,5

Tässä käyttöohjeessa ilmoitetut tärinä- ja/tai äänitasoarvot on mitattu EN60745 -standardien mukaisesti. Niitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitettu tärinä ja/tai äänitaso däntyy käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu huonosti, tärinä ja/ tai äänitaso voi kasvaa. Tämä voi vaikuttaa merkittävästi altistumiseen työkalua käytettäessä. Tärinälle ja/tai äanelle altistumisen tason arvioinnissa tulee myös ottaa huomioon ne ajat, jolloin työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää merkittävästi altistumistasoa työkalua käytettäessä.

Määritä lisätoimenpiteet käyttäjän suojaamiseksi tärinän ja/tai äänitason vaikutuksilta (esim. työkalun ja lisävarusteiden ylläpito, käsien lämpimänä pito (koskee tärinää), työmenetelmien määrittäminen.

EU-vaatimustenmukaisuusilmoitus Konedirektiivi

Katkaisutyökalu DCS438

DEWALT ilmoittaa, että Tekniset tiedot -kohdassa Kuvatut tuotteet täyttävät seuraavien direktiivien vaatimukset: 2006/42/EY, EN60745-1:2009 + A11:2010; EN60745-2-22:2011 + A11:2013.

Nämä tuotteet täyttävät myös direktiivien 2014/30/EU ja 2011/65/EU vaatimukset. Lisätietoja saa ottamalla yhteyden DEWALT -palveluun seuraavassa osoitteessa. Tiedot ovat myös käyttöohjeen takakannessa.

Allekirjoittanut vastaa teknisten tietojen kokoamisesta tehden tämän ilmoituksen DEWALTin puolesta.

M. Georgol

Markus Rompel

Tekninen varapääjohtaja, PTE-Europe DEWALT, Richard-Klinger-Straße 11, 65510, Idstein, Saksa 24.09.2021

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Määritykset: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VANRA: Varoittaa välittömästä vaaratilanteesta, jolloin valauna on kuolema tai vakava henkilövahinko.

VAROITUS: Varoittaa mahdollisesta vaaratilanteesta, jankom olemassa on hengenvaara tai vakavan henkilövahingon mahdollisuus.

HIOMIO: Varoittaa mahdollisesta vaoirutilanteesta, jolloin vaarana on lievä tai keskivakava loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Sörgöiskun vaara.

Tuvalon vaara.

Akkua Laturit/Latausajat (minuutteina)***
Kat. # V	_DC	Ah Paino (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Päivämääräkoodi 201811475B tai myöhempi
**Päivämääräkoodi 201536 tai myöhempi
*** Akkujen latausaikamatriisi on ainoastaan viitteellinen; latausajat vaihtelevat lämpötilan ja akkujen kunnon mukaan.

SÄHKÖTYÖKALUN YLEISET TURVALLISUUSVAROITUKSET

VAROITUS: Lue kaikki tämän sähkötyökalun käyttöohjeet

ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) Työskentelyalueen Turvallisuus

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.
b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.
c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) Sähköturvallisuus

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokceeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.
b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.
d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.
e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

3) Henkilösujoaus

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.
b) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.
c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.
d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun

pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon.

e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.
f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.
h) Vaikka käyttäisit usein erilaisia työkaluja, vältä liiallista itsevarmuutta ja huomioi aina työkalun turvallisuusohjeet. Epähuomiossa suoritetut toimenpiteet voivat johtaa vakaviin henkilövahinkoihin sekunnin murto-osassa.

4) Sähkötyökaluista Huolehtiminen

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.
b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.
c) Irrota sähkötyökalun pistoke pistorasiasta ja/tai irrota sen akku (jos irrotettavissa) ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.
d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.
e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.
f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.
g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.
h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Liukkaat kahvat ja pinnat heikentävät työkalun hallinnan ja ohjauksen turvallisuutta odottamattomissa tilanteissa.

5) Akkukäyttöisten Työkalujen Käyttäminen ja Niistä Huolehtiminen

a) Käytä ainoastaan valmistajan suosittelemaa latauslaitetta. Tietyntyppiselle akulle soveltuva latauslaite voi aiheuttaa tulipalon vaaran käytettynä yhdessä toisen akun kanssa.
b) Käytä sähkötyökalussa vain siihen tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa tulipalon tai onnettomuuden vaaran.
c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon.
d) Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähän nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaa palovamman.
e) Vaurioitunutta tai muokattua akkua tai työkalua ei saa käyttää. Vaurioituneissa tai muokatuissa akuissa voi esiintyä odottamattomia häiriöitä, jotka voivat aiheuttaa tulipaloja, räjähdysvaaroja tai henkilövahinkoja.
f) Akku ja työkalu tulee suojata tulelta sekä liian korkealta lämpötilalta. Mikäli akku altistuu tulelle tai yli 130 °C lämpötilalle, seurauksena voi olla räjähdys.
g) Noudata kaikkia latausohjeita, akkua tai työkalua ei saa ladata ohjeissa annettujen lämpötilavälien ulkopuolella. Virheellisen latauksen tai annettujen lämpötilavälien ulkopuolella lataamisen seurauksena akku voi vaurioitua ja tulipalovaara kasvaa.

6) Huolto

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden.
b) Vaurioituneita akkuja ei saa koskaan huoltaa. Ainoastaan valmistaja tai valtuutetut huoltoliikkeet saavat huoltaa akkuja.

KATKAISUTYÖKALUN TURVALLISUUSOHJEET

a) Kiinnitä työkalun mukana toimitettu suojus tiukasti työkaluun ja aseta se siten, että se antaa parhaan mahdollisen suojan niin, että mahdollisimman pieni osa laikkaa on paljaana käyttäjään päin. Siirry kauas pyörivän laikan ulottuvilta ja pyydä muitakin siirtymään kauemmas. Suojus auttaa suojaamaan käyttäjää särkyneen laikan kappaleilta ja laikan koskettamiselta vahingossa.
b) Käytä ainoastaan sähkötyökaluusi tarkoitettuja sidottuja vahvistettuja tai timanttikatkaisulaikkoja. Varusteen käyttäminen ei ole turvallista vain siksi, että se voidaan yhdistää sähkötyökaluun.
c) Varusteen nimellisnopeuden tulee olla vähintään sama kuin sähkötyökaluun merkityn

enimmäisnopeuden. Jos varusteita käytetään niiden nimellisnopeutta suuremmalla nopeudella, ne voivat särkyä ja niistä voi lentää kappaleita.

d) Käytä laikkaa ainoastaan sille suunniteltuun tarkoitukseen. Älä esimerkiksi käytä katkaisulaikan reunaa hiontaan. Hiovat katkaisulaikat on tarkoitettu hiomiseen. Niiden aiheuttamat sivusuuntaiset voimat voivat saada laikan rikkoutumaan.

e) Käytä aina ehjiä ja halkaisijaltaan oikean kokoisia, valitulle laikalle sopivia laippoja. Tällöin laikan rikkoutumisen vaara vähenee.

f) Älä käytä suurempien sähkötyökalujen kuluneita vahvistettuja laikkoja. Suurempien sähkötyökalujen laikat eivät kestä pienemmän työkalun suurempaa nopeutta, joten ne voivat särkyä.

g) Lisävarusteen ulkohalkaisijan ja paksuuden tulee olla tämän sähkötyökalun nimelliskapasiteetin rajoissa. Väärän kokoisia lisävarusteita ei voi suojata tai hallita vaaditulla tavalla.

h) Laikkojen ja laippojen tuurnan tulee olla juuri sopivan kokoinen sähkötyökalun kiinnityskaraan. Jos laikkaa ja laippaa ei voi kiinnittää sähkötyökaluun kunnolla, voi aiheutua epätasapaino ja voit menettää työkalun hallinnan tärinän vuoksi.

i) Älä käytä vaurioituneita laikkoja. Tarkista laikat sirujen ja murtumien varalta ennen jokaista käyttökertaa. Jos sähkötyökalu tai laikka putoaa, tarkista mahdolliset vauriot tai asenna ehjä laikka. Kun olet tarkistanut ja asentanut laikan, siirry kauas siitä ja pyydä muitakin siirtymään kauemmas. Anna sähkötyökalun käydä suurimmalla nopeudella kuormittamattomana minuutin ajan. Vaurioituneet laikat tavallisesti murtuvat tämän testausajan kuluessa.

j) Käytä henkilösuojaimia. Käytä kasvosuojusta tai turvalaseja tehtävän työn vaatimusten mukaisesti. Käytä tarvittaessa hengityssuojainta, kuulonsuojaimia, käsineitä ja suojavaatetusta, joka estää lentävien kappaleiden aiheuttamat henkilövahingot. Turvalasien on pystyttävä estämään lentäviä kappaleita aiheuttamasta henkilövahinkoja. Hengityssuojaimen tulee pystyä suodattamaan työssä syntyvät hiukkaset. Pitkäaikainen altistuminen melulle voi heikentää kuuloa.

k) Pidä sivustakatsojat turvallisen matkan päässä työskentelyalueesta. Työskentelyalueella on käytettävä henkilösuojavarusteita. Työstettävän kappaleen tai murtuneen laikan singahtavat osat voivat aiheuttaa henkilövahinkoja.

1) Tartu kiinni vain koneen eristetyistä tartuntapinnoista, jos leikkausvälinettä käyttäessä on vaara osua piilossa oleviin johtoihin.

Terien osuminen jännitteiseen johtoon tekee sen paljaista metalliosista jännitteisiä, joten käyttäjä voi saada sähköiskun.

m) Laske työkalu alas vasta kun se on täysin pysähtynyt. Pyörivä laikka voi osua työtason pintaan, jolloin menetät sen hallinnan.

n) Älä anna sähkötyökalun olla käynnissä kantaessasi sitä. Jos käynnissä oleva sähkötyökalu tarttuu vaatteisiisi, se voi osua kehoosi.

o) Puhdista sähkötyökalun ilmanvaihtoaukot säännöllisesti. Moottorin puhallin vetää pölyä työkalun sisään. Metallipölyn kertyminen voi aiheuttaa sähköiskun vaaran.

p) Älä käytä sähkötyökalua helposti syttyvien aineiden läheisyydessä. Kipinät voivat sytyttää ne.

q) Älä käytä nestejäähdytystä edellyttäviä varusteita. Veden tai muun jäähdytysaineen käyttäminen voi aiheuttaa sähköiskun.

LISÄTURVAOHJEET HIOVAAN KATKAISUUN Takaisku ja siihen liittyvät varoitukset

Takaisku aiheutuu äkillisesti hiomalaikan, taustalevyn, harjan tai varusteen juuttuessa kiinni. Puristuminen tai tarttuminen aiheuttaa pyörivän lisävarusteen äkillisen pysähtymisen, joka puolestaan aiheuttaa hallitsemattoman työkalun liikkeen lisävarusteen pyörimissuuntaa vastaan tarttumiskohdassa. Jos esimerkiksi hiomalaikka jää kiinni työstettävään kappaleeseen, laikan reuna voi kaivautua sen pintaan, jolloin hiomalaikka voi nousta pinnalle tai iskeytyä taaksepäin. Hiomalaikka voi singahtaa käyttäjää kohden tai hänestä poispäin sen mukaan mihin suuntaan laikka pyörii jäädessään kiinni. Tällöin hiomalaikka voi myös rikkoutua.

Takaisku johtuu sähkötyökalun vääränlaisesta käytöstä ja/tai vääristä työmenetelmistä tai -olosuhteista ja sen voi välttää noudattamalla alla Kuvattuja:

a) Pidä luja ote sähkötyökalusta ja aseta vartalosi ja käsivartesi siten, että voit torjua takaiskun voiman. Käytä aina apukahvaa, jos sellainen on saatavilla, jotta voisit hallita takaiskua tai käynnistyksen aikaista vääntöreaktiota. Käyttäjä voi hallita vääntöreaktioita tai takaiskujen voimaa, jos esitetyistä varotoimenpiteistä huolehditaan.

b) Älä koskaan laita kättäsi pyörivän laikan lähelle. Se voi aiheuttaa takaiskun.

c) Älä aseta vartaloasi suoraan linjaan pyörivään laikkaan nähden. Takapotku heittää työkalun laikan liikesuuntaan nähden vastakkaiseen suuntaan tarttumiskohdassa.

d) Ole erityisen varovainen työstäessäsi kulmia, teräviä reunoja jne. Vältä laikan kimpoamista ja tarttumista. Nurkat, terävät kulmat tai kimpoaminen voivat aiheuttaa toiminnassa olevan työkalun jäämisen kiinni, jolloin sen hallinta menetetään tai voi aiheutua takaisku.

e) Älä kiinnitä sahaketjua, puunveistoterää, segmentoitua timanttilaikkaa, jonka reunarako on yli 10 mm, tai hammastettua sahanterää. Muutoin aiheutuu helposti takapotku tai hallinnan menetys.

f) Älä jumita katkaisulaikkaa tai paina sitä liian voimakkaasti. Älä yritä leikata liian syvälle. Laikan voimakas painaminen kasvattaa kuormitusta ja altistaa vääntymiselle tai laipan jumiutumiselle leikkauskohtaan, sekä lisää takapotkun ja laikan rikkoutumisen vaaraa.
g) Kun laikka on jumiutunut tai leikkaaminen jostakin syystä keskeytyy, katkaise työkalusta virta ja pidä sitä paikallaan, kunnes laikka on kokonaan pysähtynyt. Älä koskaan yritä irrottaa laikkaa leikkauskohdasta, kun laikka vielä pyörii, koska se voi aiheuttaa takaiskun. Selvitä laikan jumiutumiseen johtanut syy ja poista se.
h) Älä käynnistä leikkaustoimintoa, kun laikka on kiinni työstökappaleessa. Anna laikan saavuttaa täysi nopeus ja aseta se varoen takaisin leikkauskohtaan. Laikka voi taittua, siirtyä ylös tai iskeytyä takaisin, jos sähkötyökalu käynnistetään uudelleen työkappaleessa.
i) Tue paneeleja tai kaikkia liian suuria työkappaleita laikan kiinni juuttumisen ja takaisiniskun välttämiseksi. Suuret työkappaleet pyrkivät taipumaan omasta painostaan. Tuet tulee asettaa työkappaleen alapuolelle leikkauslinjan lähelle ja työkappaleen reunan lähelle laikan molemmalla puolella.
j) Ole erityisen varovainen, jos teet taskun valmiiseen seinään tai muuhun tuntemattomaan paikkaan. Esiin työntyvä laikka saattaa leikata kaasu- tai vesiputkia, sähköjohtoja tai esineitä, jotka voivat aiheuttaa takaiskun.

Lisäturvavaroitukset hiovaan katkaisuun:

a) Tämä sähkötyökalu on tarkoitettu käytettäväksi katkaisutyökaluna. Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, käyttöohjeet ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.
b) Tätä sähkötyökalua ei ole suositeltavaa käyttää esimerkiksi hiomiseen, hiekkapaperihiontaan, teräsharjaukseen ja kiillottamiseen. Jos sähkötyökalua käytetään muuhun kuin sen suunniteltuun tarkoitukseen, seurauksena voivat olla vaaratilanteet ja henkilövahingot.
c) Älä käytä varaosia tai varusteita, joita valmistaja ei suosittele tai ole hyväksynyt. Varusteen käyttäminen ei ole turvallista vain siksi, että se voidaan yhdistää sähkötyökaluun.
d) Lisävarusteen ulkohalkaisijan ja paksuuden tulee olla tämän sähkötyökalun nimelliskapasiteetin rajoissa. Väärän kokoisia lisävarusteita ei voi suojata tai hallita vaaditulla tavalla.
e) Laikkojen, laippojen, tukilaippojen ja muiden lisävarusteiden tuurnan tulee olla juuri sopivan kokoinen sähkötyökalun kiinnityskaraan. Jos varustetta ei voi kiinnittää sähkötyökaluun kunnolla, voi aiheutua epätasapaino ja voit menettää työkalun hallinnan tärinän vuoksi.

f) Aseta vaadittu leikkaussyvyys ja vältä sitä suurempia syvyyksiä. Mitä vähemmän laikkaa on näkyvissä, sitä pienempi on jumiutumisen ja takaiskun vaara. Säädä kenkä kireälle ennen leikkaamista.
g) Älä käytä työkalua väkisin. Jos katkaisutyökaluun kohdistetaan voimaa, sen hallinta ja leikkausteho heikentyvät.
h) Älä käytä tätä työkalua pöytäsahana.
i) Kiinnitä työkappale tukavasti paikoilleen.
j) Käytä suojavaatetusta ja pese altistuneet alueet saippualla ja vedellä. Haitallisten kemikaalien imeytyminen voi olla voimakkaampaa, jos pölyä pääsee suuhun, silmiin tai jos sitä jää iholle. Suuntaa hiukkaset pois kasvoilta ja kehosta.
k) Käytä asianmukaista pölynpoistolaitetta poistaaksesi suurimman osan staattisesta ja ilmakuljetteisesta pölystä. Mikäli staattista ja ilmakuljetteista pölyä ei poisteta, työympäristö voi kontaminoitua ja aiheuttaa terveysvaaroja käyttäjälle ja muille alueen läheisyydessä oleville henkilöille.
1) Käytä puristimia tai muuta käytännöllistä tapaa kiinnittää ja tukea työkappale tukevalle alustalle. Työn pitäminen käsin tai vartaloa vasten on epävakaata ja saattaa johtaa hallinnan menetykseen ja henkilövahinkoon.
m) Ilmanvaihtoaukkoja ei saa peittää. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviiin osiin.

HIOMIO: Kun työkalu ei ole käytössä, aseta se kyj. Neen vakaalle pinnalle, jossa se ei aiheuta kaatumis- tai kompastumisvaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvat helpommin.

n) Kun käytössä on segmentoitu timanttilaikka, käytä ainoastaan timanttilaikkoja, joiden reunarako on yli 10 mm ja kaltevuuskulma on negatiivinen.

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Kuulon heikkeneminen.
- Lentävien kappaleiden aiheuttamat henkilövahingot.
- Käytön aikana kuumenevien varusteiden aiheuttamat palovammat.

- Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot.

SÄILYTÄ NÄMÄ OHJEET

Latauslaitteet

DEWALT-laturit eivät vaadi säätöä ja niiden käyttö on suunniteltu mahdollisimman helpoksi.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkon jännitettä.

Tämä DEWALT-latauslaite on kaksoiseristetty EN60335 -säädösten mukaisesti, joten maadoitusjohtoa ei tarvita.

Jos virtajohto on vaurioitunut, vie se DEWALTin tai valtuutetun huoltoliikkeen vaihdettavaksi.

Jatkojohdon käyttäminen

Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Tekniset tiedoissa. Johdinten pienin koko on 1 mm² ja suurin pituus 30 m. Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä

SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedoissa).

- Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä.

TUS: Sähköiskun vaara. Älä päästä nestettä laturin Se voi aiheuttaa sähköiskun.

TUS: Suosittelemme vikavirtasuojalaitteen käyttöä, vikavirtasuojan laukaisuvirta on enintään 30mA.

IIIO: Palovamman vaara. Loukkaantumisriskin ämiseksi lataa vain ladattavia -akkuja. Muun et akut voivat haljeta ja aiheuttaa henkilövahingon ioita.

IIIO: Lapsia tulee valvoa ja varmistaa, että he eivät tteella.

HUOMAUTUS: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaa sitä.

• ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaan yhdessä.
• Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien DEWALT-akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Älä jätä laturia sateeseen tai lumeen.

• Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.

• Varmista, että johto sijaitsee niin, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tai rasitusta.

• Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liiallisen sisäisen lämmön. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojen kautta.
• Älä käytä laturia, jos johto tai pistoke on vahingoittunut – vaihdata ne välittömästi.
• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoon.
• Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittömästi.
• Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennä riskiä.
• ÄLÄ KOSKAANyritä yhdistää kahta laturia yhteen.
• Laturi on suunniteltu toimimaan tavallisella 230 V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koske autolaturia.

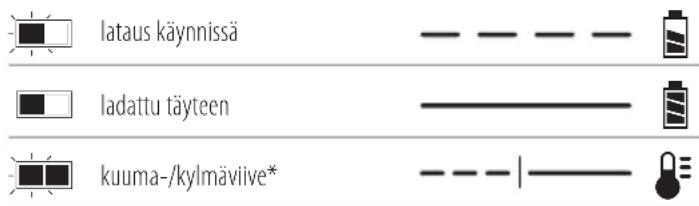

Akun lataaminen (Kuva [Fig.] B)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat akun paikoilleen.
2. Aseta akku 1 laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi on alkanut.
3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta 2.

hUOMaa: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä.

Laturin toiminta

Katso akun lataustaso alla olevista merkkivaloista.

Laturin merkkivalot

lataus käynnissä ladattu täyteen kuuma-/kylmäviive*

* Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut

oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaa latausta.

Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Jos laturin merkkivalo ei syty, akku on viallinen.

HUOMAA: Tämä voi tarkoittaa myös laturivikaa.

Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

Akun kuuma-/kylmäviive

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän. Kylmä akku latautuu hitaammin kuin lämmin akku. Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi. DCB118-laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraita esineitä.

Elektroninen suojausjärjestelmä

XR Li-Ion -laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta.

Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut.

Asennus seinään

Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4 mm ruuvin kannan halkaisijan ollessa 7–9 mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5 mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä ne reikiin.

Laturin puhdistusohjeet

VAROITUS: Sähköiskuvaara. Irrota laturi A. Pistorasiasta ennen puhdistusta. Lika ja rasva voidaan poistaa laturin ulkopuolelta kankaalla tai pehmeällä, ei-metallisella harjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Akkuyksikkö

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite. Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.
• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.

• Lataa akkuyksiköt vain DEWALT-latureilla.
- ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.
- Työkalua ja akkua ei saa säilyttää tai käyttää paikoissa, joissa lämpötila voi olla alle 4 °C (39,2 °F) (esim. ulkovarastot tai metallirakennukset talvella) tai yli 40 °C (104 °F) (esim. ulkovarastot tai metallirakennukset kesällä).
- Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.
- Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.
- Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin.

VAROITUS: Palovamman vaara. Akkuneste voi syttyä attuessaan kipinälle tai liekille.

VAPOITUS: Älä koskaan yritä avata akkuyksikköä mästaän syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten.

VAROITUS: Tulipalovaara. Älä varastoi tai kärna akkuja niin, että metalliesineet pääsevät

kosketuksiin akun napoihin. Laturia ei saa esimerkiksi asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkiohin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia, jne.

HIOMIO: Kun työkalua ei ole käytössä, laita se se aateen vakaalle alustalle, jossa se ei aiheuta kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvat helpommin.

Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus voi jokun tulipaloon, jos akkunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaa oikosulun.

HUOMAA: Litiumioniakkuja ei saa kuljettaa ruumaan menevissä matkatavaroissa.

DEWALT-akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YK:n vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita ja testikriteerejä.

Useimmissa tapauksissa DEWALT-akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DEWALT ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100 Wh.

Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/merkintää sekä dokumentaatiota koskevista määräyksistä.

Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksien mukaista.

FLEXVOLT™-akun kuljetus

DEWALT FLEXVOLT™ -akkuja on kahdenmallisia: Käyttö ja kuljetus.

Käyttötila: Kun FLEXVOLT™-akkua käytetään sellaisenaan tai se on DEWALT 18 V -tuotteessa, se toimii 18 V akkuna. Kun FLEXVOLT™-akku on 54 V tai 108 V (kaksi 54 V akkua) tuotteessa, se toimii 54 V akkuna.

Kuljetustila: Kun kansi on asennettu FLEXVOLT™-akkuun, se on kuljetustilassa. Säilytä kansi kuljetusta varten.

Kuljetustilassa kennosarjat on katkaistu akussa sähköisesti, jolloin ne vastaavat kolmea alhaisemman Wh-arvon omaava akkua verrattuna yhteen suuremman Wh-arvon omaavaan akkuun.

Kun kolmen akun Wh-arvo on pienempi, tietyt suurempaa Wh-arvoa koskevat akkujen kuljetusmääräykset voidaan välttää. Kuljetuksen Wh-arvo voi esimerkiksi ilmoittaa 3 x 36 Wh, toisin sanoen kolme 36 Wh:n paristoa. Käytön Wh-arvo voi

Esimerkki käyttöä ja kuljetusta koskevasta merkinnästä

Use: 108 Wh

Transport: 3x36 Wh

ilmoittaa 108 Wh (koskee yhtä paristoa).

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.
2. Pitkän säilytyksen aikana täyteen ladattu akku on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista.

HUOMAA: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.

Latauslaitteen ja akun tarrat

Näissä ohjeissa Kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:

Lue käyttöohjeet ennen käyttämistä.

Latausajan tiedot ovat Tekniset tiedoissa.

Älä työnnä sähköä johtavia esineitä laitteen sisään.

Älä lataa vaurioitunutta akkua.

Älä altista vedelle.

Vaihdata vialliset akut heti.

Lataa vain lämpötilassa 4°C–40 °C.

Käytettäväksi vain ulkona.

Toimita akku kierrätykseen ympäristöystävällisellä tavalla.

Lataa DEWALT-akut ainoastaan yhteensopivilla DEWALT-latureilla. Jos muita kuin yhteensopivia DEWALT-akkuja ladataan DEWALT-laturilla, akut voivat räjähtää tai aiheuttaa muita vaaratilanteita.

Älä hävitä akkuyksikköä polttamalla.

KÄYTTÖ (ilman kuljetussuojaa). Esimerkki: Wh-arvo ilmoittaa 108 Wh (yksi 108 Wh:n paristo).

KULJETUS (sisäänrakennetulla kuljetussuojalla). Esimerkki: Wh-arvo ilmoittaa 3 x 36 Wh (kolme 36 Wh:n paristoa).

Akkutyyppi

Seuraavat työkalut toimivat 18 voltin akulla: DCS438, Cat #2. Näitä akkuja voi käyttää seuraavissa laitteissa: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548, DCBP0304. Katso lisätietoja kohdasta Tekniset tiedot.

HUOMAA: Työkalun tasapainon varmistamiseksi DCB548-akkua ei suositella, vaikka kapasiteettia olisi 60 V:n akuille.

Pakkauksen sisältö

Pakkauksen sisältö:

1 Katkaisutyökalu

2Pölysuojus

1Avain

1 DCBP0304-akku (malli E2)
1 Litiumioniakku (mallit C1, D1, E1, G1, L1, M1, P1, S1, T1, X1, Y1)
2 Litiumioniakku (mallit C2, D2, E2, G2, L2, M2, P2, S2, T2, X2, Y2)
3 Litiumioniakku (mallit C3, D3, E3, G3, L3, M3, P3, S3, T3, X3, Y3)

1Käyttöohje

HUOMAA: Akut, laturit ja pakkaukset eivät kuulu N-malleihin. Akut ja laturit eivät kuulu NT-malleihin. B-mallit sisältävät Bluetooth®-akut.

HUOMAA: Bluetooth®-merkki ja logot ovat Bluetooth®, SIG, Inc: in rekisteröityjä tavaramerkkejä ja DEWALT käyttää niitä lisenssinalaisena. Muut tavaramerkit ja -nimet ovat vastaavien omistajien omaisuutta.

• Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.
- Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Käytä kuulonsuojaimia.

Käytä suojalaseja.

Näkyvä säteily. Älä katso valoon.

Kuvakkeiden järjestys: Taaksepäin/lukitus/eteenpäin

Päivämääräkoodin Sijainti (Kuva B)

Päivämääräkoodi 27 on merkitty koteloon. Se sisältää myös valmistusvuoden.

Esimerkki:

2021 XX XX

Valmistusvuosi

Kuvaus (Kuva A)

VAROITUS: Älä tee sähkötyökaluun tai sen osiin muutoksia. Muutoin voi aiheutua omaisuustai henkilövahinkoja.

1 Akku
2 Akun vapautuspainike
3 Kahva
4 Liipaisin
5 Eteenpäin/taaksepäin/lukituspainike
6 Karan lukituspainike
7 Suunnanilmaisin
8 Pölynpoistoliitäntä
9 Pölykenkä
10 Leikkaussyvyysmittari
11 Leikkaussyvyyden siipimutteri
12 Suojus
13 Kuusiokoloavain
14 Narun kiinnitysreikä

Käyttötarkoitus

Katkaisutyökalusi on tarkoitettu ammattimaisiin katkaisusovelluksiin. Tämä katkaisutyökalu on tarkoitettu erilaisten materiaalien leikkaamiseen. Noudata käytössä olevan terän käyttöaluemerkintöjä.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

ÄLÄ anna lasten koskea laitteeseen. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

• Pienet lapset ja liikuntarajoitteiset. Tätä laitetta ei ole tarkoitettu pienten lasten tai liikuntarajoitteisten henkilöiden käyttöön ilman valvontaa.
• Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

KOKOAMINEN JA SÄÄDÖT

VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

VAROITUS: Käytä ainoastaan DEWALT-akkupakkauksia ja futureita.

Akun Asentaminen ja Poistaminen Työkalusta (Kuva B)

hUOMaa: Parhaiden tuloksien saavuttamiseksi on varmistettava, että akku 1 on ladattu täyteen.

Akun Asentaminen Työkalun Kahvaan

1. Kohdista akku 1 kahvan sisällä oleviin kiskoihin (Kuva B).
2. Liu'uta se kahvaan, kunnes akku on hyvin paikoillaan laitteessa ja varmista, ettei se irtoa.

Akun Poistaminen Työkalusta

1. Paina akun vapautuspainiketta 2 ja vedä akku ulos työkalun kahvasta.
2. Laita akku laturiin, kuten käyttöohjeen laturiosassa Kuvataan.

Tasomittarilla Varustetut Akut (Kuva B)

Joissakin DEWALT-akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävän virtatason.

Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta 28 alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku on ladattava.

hUOMaa: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita työkalun toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.

Pyörät

VAROITUS: Käytä aina suojalaseja silmävamman noimiseksi. Karbidi on kovaa, mutta murenevaa materiaalia. Työstökappaleessa olevat vieraat esineet, kuten johdot tai naulat, voivat aiheuttaa terien halkeamisen tai rikkoutumisen. Asenna laikka tiukasti oikeaan kiertosuuntaan ennen käyttämistä, ja käytä aina puhdasta ja terävää laikkaa.

VAROITUS: Henkilövahinkojen välttämiseksi laitteessa taikäyttää ainoastaan halkaisijaltaan enintään 76 mm:n laikkoja, joiden sisäinen läpimitta on 10 mm ja joissa ei ole leikkaushampaita. Laikan paksuus saa olla enintään 0,09".

VAROITUS: Muita kuin DEWALTin lisävarusteita ei aattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALTin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

Tylsä laikka aiheuttaa hitaan ja tehottoman leikkauksen, ylikuormittaa moottoria, voi aiheuttaa liiallisesti halkeilua, ja voi lisätä takaiskun mahdollisuutta. Määritä laikan oikea koko käyttötarkoitukseen alla olevan taulukon avulla.

Laikan tyyppi Sovellus

Timanttilaikka eri materiaaleista (DT20590-QZ)	Väliseinä, kuitusementti, muovi, teräs, rautaa sisältämättömät materiaalit
Sidottu hiomalaikka (DT20592-QZ)	Teräs, ruostumaton teräs, rautaa sisältämättömät materiaalit
Timanttilaikka laatoille (DT20591-QZ)	Keraamiset laatat, posliini ja graniitti/marmori/kivi

Laikkojen asentaminen (Kuvat A, C)

VAROITUS: Palovamman vaara. Teräviä osia Käytä AINA käysineitä, kun vaihdat laikkoja. Laikoissa on teräviä reunoja tai ne voivat kuumentua erittäin kuumiksi käytön aikana, mikä aiheuttaa käsien vammautumisvaaran.

VAROITUS: Henkilövahinkojen välttämiseksi laitteessa täkkäyttää ainoastaan halkaisijaltaan enintään 76 mm:n laikkoja, joiden sisäinen läpimitta on 10 mm ja joissa ei ole leikkaushampaita. Laikan paksuus saa olla enintään 0,09". Tyypin 1 laikat on tarkoitettu ainoastaan sivun hiontaan, ei pinnan hiontaan. Älä koskaan asenna laikkaa laitteeseen väkisin tai muuta tuurnan reiän kokoa.

1. Poista akku.
2. Aseta laite tukevalle alustalle kara 15 ylöspäin.
3. Paina karan lukituspainiketta 6 alhaalla, jotta kara ei pyörisi. Karassa on vasemmanpuoleiset kierteet.
4. Irrota pakkaukseen kuuluvalla 6 mm:n avaimella 13 karan ruuvi 18, ulkolaippa 17, mahdollinen käytetty laikka 19 ja sisälaippa 16. Karassa on vasemmanpuoleiset kierteet.
5. Vie sisälaippa karan päälle.
6. Vie laikka karan päälle. Varmista, että laikka on sisälaipan ohjaushalkaisijan päällä.
   hUOMaa: Kun asennat timanttilaikkoja, sovita laikan pyörimissuunta aina haluttuun työkalun pyörimissuuntaan. Timanttilaikat eivät leikkaa tehokkaasti, ellei laikkaan merkitty suunta vastaa pyörimissuuntaa. Tarkista Eteenpäin/taaksepäin/lukitus-painikkeen 5 asetus varmistaaksesi, että se vastaa laikkaan merkittyä suuntaa.
7. Vie ulkolaipan tasaista puolta katkaisulaikkaa kohti.
   hUOMaa: Teksti "LÖYSÄÄ KIRISTÄ" näkyy, kun se on asennettu oikeaoppisesti.
8. Aloita karan ruuvin kiertäminen, se kohdistaa itsestään ulkolaipan. Varmista, että laikka on asennettu oikeaan suuntaan.
9. Paina karan lukituspainiketta ja kiristä mutteri avaimella. Varo kiristämästä karan ruuvia liikaa.
10. Kierrä laikkaa käsin varmistaaksesi, että se on keskitetty oikein. Laikka ei saa osua kenkään, suojukseen tai karan ruuviin. Karan ruuvi ja laipat on kiristettävä.

VAROITUS: Jos karan ruuvia ei ole kiristetty hyvin, se voi läggä käyttäessä F (eteenpäin) -kiertosuuntaa.

Suojuksen kulman säätäminen (Kuva D)

VAPROITUS: Takaiskun vaara on suurempi, kun suojusta sinfeetään taaksepäin, mikä johtaa laajempaan avautumiseen. Suojus on avattava leveämmäksi vain tarvittaessa.

Voit säätää suojuksen kulmaa.

1. Poista akku.
2. Tartu suojukseen 12 hyvin ja kierrä se haluamaasi kulmaan. Suojusta voidaan kiertää 30 astetta eteen- tai taaksepäin.

Pölysuojuksen asentaminen, irrottaminen ja säätäminen (Kuvat A, E)

hUOMaa: Pölysuojus on tarkoitettu vain laattojen/betonin sekä väliseinän katkaisuun, jolloin pölynpoisto tapahtuu imurilla. Pölysuojuksen käyttöä ei suositella metallia leikatessa.

1. Poista akku.
2. Kun laikka on asennettu oikein, kierrä suojus 12 kokonaan eteen.
3. Löysää leikkaussyvyyden siipimutteria 11 ja pidennä kenkä kokonaan. Kiristä leikkaussyvyyden nuppi käsin.
4. Ohjaa yläsuojus ja laikka pölysuojukseen 9 ja lukitse työkalu paikoilleen kiertämällä. Suojuksen etuosa on pysäytintä vasten kokoonpanon sisällä, ja suojuksen takaosa osuu vapautuskielekkeeseen 20.

Pölysuojuksen irrottaminen

1. Poista akku.
2. Löysää leikkaussyvyyden siipimutteria ja pidennä kenkä kokonaan. Kiristä leikkaussyvyyden siipimutteri käsin.
3. Paina suojuksen vapautuspainike 21 sisään ja kierrä työkalu pois pölysuojuskokoonpanosta.

Leikkaussyvyyden säätäminen

1. Löysää leikkaussyvyyden siipimutteria ja liu'uta suojusta ylös- tai alaspäin. Määritä oikea syvyys leikkaussyvyysmittarin merkintöjen avulla. Säädä leikkaussyvyys työkappaleen paksuuden mukaan. Työkappaleen alapuolella tulee näkyä alle 1/4" laikasta.

AirLock™-yhteensopiva pölynpoistolaite (Kuva F)

VAROITUS: Älä käytä pölynpoistoa metallia sahatessasi. Metallinleikkauksesta syntyneet lastut voivat olla kuumia ja aiheuttaa kipinöitä, jotka voivat sulattaa imuletkut ja aiheuttaa tulipalon imurin sisällä.

VAROITUS: Kun käytät pölynpoistoa, tyhjennä imuri työn aloittamista ja usein työn aikana. Hävitä pöly huolellisesti. Pöly voi olla terveydelle haitallista hengitettynä, nieltynä tai joutuessaan kosketuksiin ihon kanssa. Hienossa pölyssä olevat materiaalit voivat olla räjähtäviä.

Työkalusi tukee DEWALT AirLock™-liitäntäjärjestelmää. AirLock™ mahdollistaa AirLock™ -liittimen 22 nopean ja varman liittämisen työkalusi pölynpoistoporttiin 8.

1. Poista akku.
2. Varmista, että holkki AirLock™-liittimessä on avattu. (Katso Kuva F.) Kohdista holkin urat 23 ja AirLock™-liitin kuvan mukaisesti sen vapauttamiseksi ja lukitsemiseksi.

3. Paina AirLock™-liitin liitännän sovittimeen.

4. Kierrä holkki lukittuun asentoon.

hUOMaa: Holkin sisällä olevat kuulalaakerit lukittuvat aukkoon ja varmistavat liitännän. Sähkötyökalu on nyt liitetty tiukasti pölynpoistolaitteeseen.

hUOMaa: Pölynpoistoportin laippa voidaan poistaa, jos se on vaurioitunut ja käyttäjä voi vaihtaa sen. Laippa on saatavilla lisävarusteena ja se voidaan vaihtaa ruuvimeisselin avulla.

TOIMINTA

Käyttöohjeet

VAROITUS: Noudata aina turvaohjeita ja määräyksiä. VAROITUS: Vakavan henkilövahingon vaaran vankentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Käsien oikeaoppinen asento (Kuva G)

VAROITUS: Vakavan henkilövahinkovaaran välttämiseksi dän MNA käytettävä oikeaoppista käden asentoa kuvan mukaisesti.

VAROITUS: Vähentääksesi vakavien henkilövaurioiden risik, tartu työkaluun AINA tukevasti varautuen äkillisiin reaktioihin.

VAROITUS: Pidä vapaa käsi kaukana Iekkaustoiminnosta. Älä kurota työkappaleen alle.

Käsien oikea asento tarkoittaa toisen käden pitämistä pääkahvassa 3.

Karan lukituspainike (Kuvat C, H)

Karan lukituspainikkeella 6 voidaan lukita kara 15 lisävarusteita vaihtaessa.

1. Kytke karan lukituspainike irrottamalla akku ja varmistamalla, että liipaisinkytkin on OFF-asennossa.
2. Paina karan lukituspainiketta ja kierrä laikkaa ja karaa, kunnes lukituspainike kytkeytyy karaan.
3. Irrota pakkaukseen kuuluvalla avaimella 13 karan mutteri 18 ja irrota tai asenna lisävarusteet. Karassa on vasemmanpuoleiset kierteet.

Eteenpäin/taaksepäin/lukituspainike (Kuva A)

Katkaisutyökalussa on Eteenpäin/taaksepäin/lukituspainike 5. Jotkin sovellukset tai lisävarusteet voivat edellyttää työkalun käyttämistä eteen- tai taaksepäin. Valitse leikattaessa leikkaussuunta, jonka avulla työkalu voidaan työntää kehostasi poispäin. Kun asennat timanttilaikan, valitse kiertosuunta laikan nuolimerkinnän mukaan.

- Kun haluat käyttää eteenpäin (myötäpäivään) -kiertoa, paina Eteenpäin/taaksepäin/lukituspainike kokonaan oikealle suunnanilmaisimen 7 osoittamalla tavalla.

• Kun haluat käyttää taaksepäin (vastapäivään) -kiertoa, paina Eteenpäin/taaksepäin/lukituspainike kokonaan vasemmalle suunnanilmaisimen osoittamalla tavalla.
• Liipaisinkytkin voidaan lukita painamalla Eteenpäin/taaksepäin/lukituspainike keskelle suunnanilmaisimen osoittamalla tavalla.

Käyttö (Kuva A)

H!MIO: Tartu työkaluun tiukasti ennen käynnistämistä.

VAROITUS: Reunan leikkaus voidaan suorittaa vioa aikoilla, jotka on tarkoitettu erityisesti tähän tarkoitukseen. Suojaudu reunan leikkaamisen aikana ohjaamalla suojuksen avoin puoli pintaa kohti.

VAROITUS: Leikkaamiseen tarkoitetut laikat voivat takotua tai potkaista takaisin taipumisen tai vääntymisen seurauksena, jos niitä käytetään katkaisuun.

VAROITUS: Älä käytä reunan katkaisulaikkoja pinnan kõiniseen, koska niitä ei ole tarkoitettu kestämään pinnan hiomisen aikana tapahtuvia sivupaineita. Laikka voi tällöin rikkoutua ja henkilövahinkoja tapahtua.

VAROITUS: Älä iske tai paina katkaisulaikkaa Iäväistyksen tai leikkauksen aikana.

1. Tartu pääkahvaan 3 tiukasti.
2. Kohdista laikka leikattavaan materiaaliin. Varmista, ettei laikan lähellä tai samassa linjassa ole mitään esteitä.
3. Paina ja pidä alhaalla liipaisinkytkintä 4 ja syötä laikkaa työkappaleeseen tasaisella paineella. Älä käytä työkalua väkisin. Säilytä korkea laikan nopeus tehokkuuden ja laikan käyttöiän maksimoimiseksi.
4. Pysäytä työkalu vapauttamalla liipaisinkytkin 4.

Pölysuojuksen käyttäminen pölynpoistoon (Kuva H)

1. Irrota akku.
2. Säädä leikkaussyvyys pölysuojusta käyttäessä.
3. Asenna akku paikoilleen.
4. Pidä kenkä leikkaamisen aikana tasaisena työkappaletta vasten ja varmista hyvä ote, älä pakota katkaisutyökalua työkappaleen läpi. Jos katkaisutyökalua käytetään voimalla, seurauksena voi olla takaisku.

HUOMAUTUS: Jos suoritat osittaisen leikkauksen, aloitat leikkaamisen uudelleen tai korjaat leikkaussuuntaa. Anna laikkojen pysähtyä kokonaan. Voit jatkaa leikkaamista keskittämällä laikan leikkausuraan 29, siirry taaksepäin ja sahaa leikkausreunasta poispäin, vedä liipaisimesta ja siirry hitaasti takaisin leikkauskohtaan.

1. Pysäytä työkalu vapauttamalla liipaisinkytkin.

Tool Connect™ -siru (Kuva I)

VAROITUS: Vakavan henkilövahinkovaaran vaktäimiseksi laite tulee kytkeä pois päältä ja akku irrottaa ennen sen säätämistä tai liitososien tai lisävarusteiden poistamista/asentamista. Tahaton käynnistyminen voi johtaa henkilövahinkoihin.

Työkalusi on valmis käytettäväksi Tool Connect™ -sirulla ja se sisältää Tool Connect™ -sirun asennuspaikan.

Tool Connect™ -siru on älylaitteeseesi (esim. älypuhelin tai tabletti) tarkoitettu valinnainen sovellus, joka luo yhteyden laitteeseen kaluston hallintatoimintojen käyttämiseksi mobiilisovelluksella.

Katso lisätietoa Tool Connect™ -sirun ohjeista.

Tool Connect™ -sirun asentaminen

1. Irrota kiinnitysruuvit 24, jotka lukitsevat Tool Connect™ -sirun suojakannen 25 työkaluun.
2. Poista suojakansi ja aseta Tool Connect™ -siru tyhjään asennuspaikkaan 26.
3. Varmista, että Tool Connect™ -siru on kotelon tasalla. Kiinnitä se kiinnitysruuveilla ja kiristä ruuvit.
4. Katso lisätietoa Tool Connect™ -sirun ohjeista.

Kuljetus ja varastointi

Lukitse liipaisinkytkin lukituspainikkeella kuljetuksen ja varastoinnin ajaksi.

Poista akku työkalusta varastoinnin ajaksi.

KUNNOSSAPITO

Työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Laturia tai akkua ei voida huoltaa.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistaminen

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla iikala, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

VAROITUS: Älä koskaan puhdista muita kuin näällipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Lisävarusteet

VAROITUS: Koska muita kuin DEWALT -lisävarusteita ei die testattu tällä tuotteella, niiden käyttö tässä työkalussa voi olla vaarallista. Henkilövahinkojen välttämiseksi suosittelemme käyttämään tässä tuotteessa ainoastaan DEWALT-yhtiön suosittelemia lisävarusteita.

Saat lisätietoja sopivista lisävarusteista jälleenmyyjältäsi.

Ympäristön suojeleminen

Erilliskeräys. Tuotteita ja akkuja, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteen mukana.

Tuotteet ja akut sisältävät materiaaleja, jotka

voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti.

Lisätietoa on saatavilla osoitteesta www.2helpU.com.

Uudelleenladattava akku

Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sitten laitteesta.
• litiumioniakkujen ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkuyksiköt kierrätetään tai hävitetään oikein.

UTSÅGNINGSVERKTYG DCS438

Gratulerar!

Tämä DEWALT-latauslaite on kaksoiseristetty EN60335 -säädösten mukaisesti, joten maadoitusjohtoa ei tarvita.
