AL 26 Plus - Laser-taso Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lasertaso
Merkki	Laserliner
Malli	AL 26 Plus
Mitat (P x K x S)	190 x 145 x 135 mm
Paino	1400 g (ilman lisävarusteita)
Tarkkuus (vakiopoikkeama)	1,5 mm / km
Suurennus	26 x
Minimietäisyys latalla	0,5 m
Objektiivin aukko	40 mm
Näkökenttä	1° 20'
Kompensaattori	Ilmavaimennus
Kompensaattorin toiminta-alue	± 15'
Kompensaattorin tarkkuus	0,4"
Kompensointiaika	< 2 s
Vaaka-asteikko	360° asteikolla 1°
Putkivaa'an tarkkuus	8' / 2 mm
Käyttöolosuhteet	-20°C - 50°C, suhteellinen kosteus enint. 80%
Suojaus	IP64 (vesi- ja pölytiivis)
Jalustan kierre	5/8"
Päätoiminnot	Automaattinen horisontin tasaus, kulmamittaus, etäisyyden määritys, nopea tähtäys, kohdistuspeili
Huolto	Puhdista kostealla liinalla, vältä liuottimia, säilytä kuivassa
Turvallisuus	Älä tähtää aurinkoon tai lasersäteeseen, älä kosketa linsseihin, pidä poissa lasten ulottuvilta

Usein kysytyt kysymykset - AL 26 Plus Laserliner

Kuinka mitata korkeusero Laserliner AL 26 Plus -laitteella?

Aseta laite suunnilleen keskelle pisteiden A ja B väliin. Lue arvo latasta A (esim. 140 cm) ja latasta B (esim. 90 cm) ristikon avulla. Erotus (A - B) antaa korkeuseron H. Jos H on positiivinen, piste B on korkeammalla kuin piste A.

Kuinka määrittää etäisyys AL 26 Plus -vaa'alla?

Lue arvot latasta ylemmältä etäisyysviivalta (O) ja alemmalta (U). Erotus (O - U) kerrottuna 100:lla antaa etäisyyden metreinä. Esimerkiksi, jos O = 1,44 m ja U = 1,36 m, etäisyys = (1,44 - 1,36) x 100 = 8 m.

Kuinka suorittaa kulmamittaus Laserliner AL 26 Plus -laitteella?

Aseta laite pystysuoran luotilangan avulla asemapisteen yläpuolelle. Säädä vaaka-asteikko 0°:een tähtäämällä ensimmäiseen pisteeseen. Tähtää sitten toiseen pisteeseen ja lue kulma vaaka-asteikolta. Käytä tasausruuveja ja nopeaa tähtäystä tarkkaan osoittamiseen.

Kuinka kalibroida putkivaaka (kuplavaaka)?

Aseta vaaka-asteikko 0°:een. Keskitä kupla tasausruuveilla. Käännä putkea 180°: jos kupla pysyy keskellä, säätö on oikea. Muussa tapauksessa korjaa puolet poikkeamasta putkivaa'an kalibrointiruuveilla ja toista, kunnes kupla pysyy keskellä.

Kuinka tarkistaa kompensaattorin kalibrointi?

Aseta laite keskelle kahta noin 30 m päässä toisistaan olevaa latatas. Mittaa korkeusero (a1 - b1). Aseta sitten laite 2 m päähän latasta A ja mittaa (a2 - b2). Jos erot ovat samat, kompensaattori on oikea. Muussa tapauksessa ota yhteyttä huoltopalveluun.

Mitä turvallisuusohjeita on noudatettava?

Älä koskaan tähtää voimakkaisiin valonlähteisiin, kuten aurinkoon tai lasereihin. Älä koske optisiin linsseihin sormin. Säilytä laite poissa lasten ulottuvilta. Varmista, että kompensaattori on lukittu kuljetuksen aikana.

Kuinka puhdistaa ja huoltaa laite?

Puhdista osat kevyesti kostealla liinalla. Älä käytä puhdistusaineita tai liuottimia. Poista ladattava akku (jos sellainen on) ennen pitkäaikaista säilytystä. Säilytä laite kuivassa ja puhtaassa paikassa suojassa äärimmäisiltä lämpötiloilta.

Mikä on laitteen tarkkuus?

Tarkkuus on 1,5 mm per km kaksoisvaaituksessa (keskihajonta). Kompensaattorin tarkkuus on 0,4" ja toiminta-alue ±15'. Putkivaa'an tarkkuus on 8' per 2 mm. Nämä ominaisuudet takaavat luotettavat mittaukset.

Mitkä ovat käyttölämpötilaolosuhteet?

Laitetta voidaan käyttää -20°C - 50°C lämpötilassa, suhteellinen kosteus enintään 80% (ei kondensaatiota). Suurin käyttökorkeus on 4000 m merenpinnan yläpuolella. Säilytyksessä lämpötila-alue on -30°C - 60°C.

Kuinka asentaa ja vaakasuuntaa laite?

Kiinnitä laite jalustaan 5/8" kierteellä. Käytä luotilankaa keskitääksesi maapisteen yläpuolelle. Säädä jalustan jalkoja ja tasausruuveja putkivaa'an vatupassiksi. Anna laitteen sopeutua ympäristön lämpötilaan 15 minuutin ajan ennen mittauksia.

KÄYTTÖOHJE AL 26 Plus Laserliner

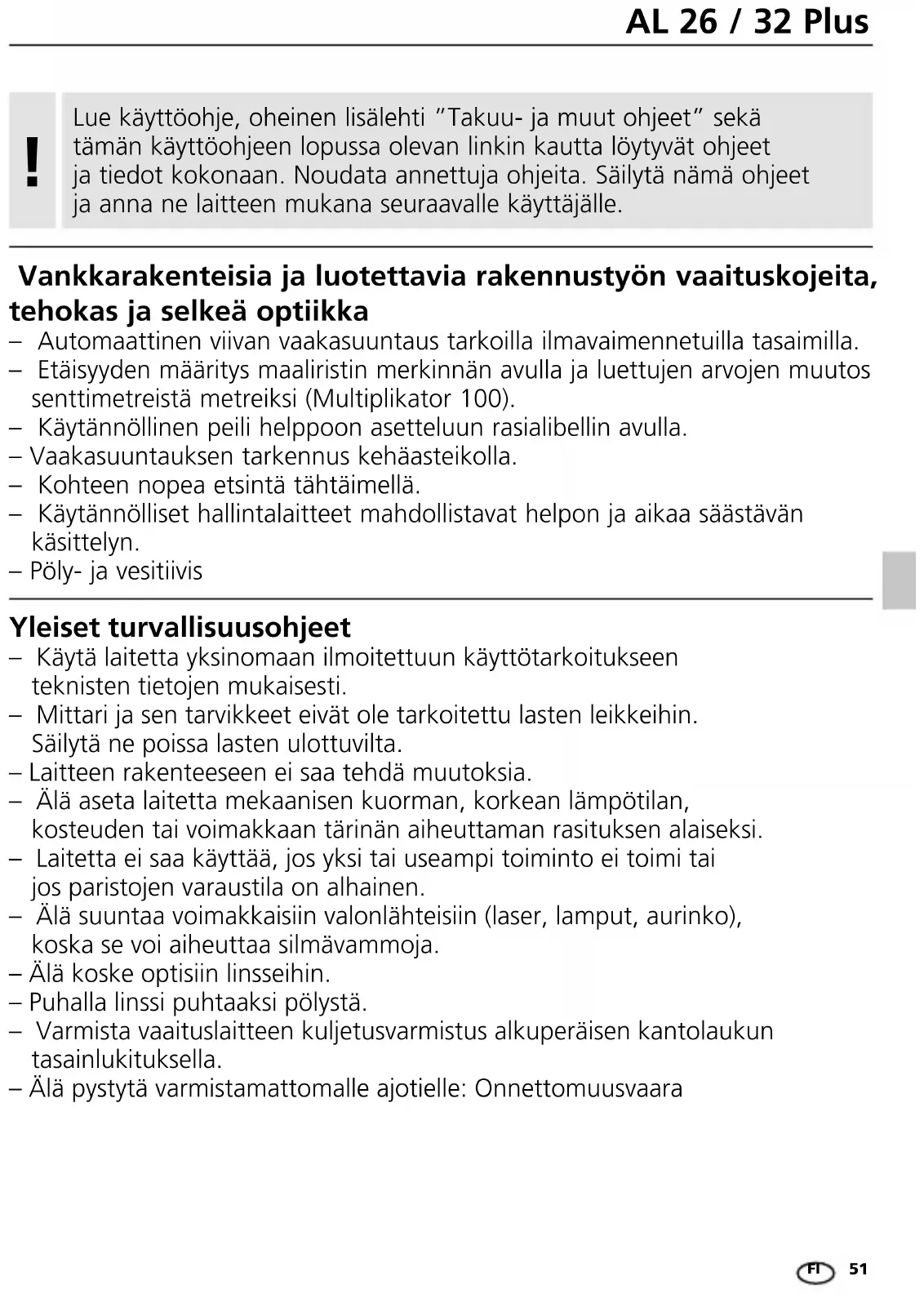

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Vankkarakenteisia ja luotettavia rakennustyön vaaituskojeita, tehokas ja selkeä optiikka

• Automaattinen viivan vaakasuuntaus tarkoilla ilmavaimennetuilla tasaimilla.
• Etäisyyden määritys maaliristin merkinnän avulla ja luettujen arvojen muutos senttimetreistä metreiksi (Multiplikator 100).
• Käytännöllinen peili helppoon asetteluun rasialibellin avulla.
  – Vaakasuuntauksen tarkennus kehäasteikolla.
• Kohteen nopea etsintä tähtäimellä.
• Käytännölliset hallintalaitteet mahdollistavat helpon ja aikaa säästävän käsittelyn.
  – Pöly- ja vesitiivis

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.
• Älä suuntaa voimakkaisiin valonlähteisiin (laser, lamput, aurinko), koska se voi aiheuttaa silmävammoja.
  – Älä koske optisiin linsseihin.
  – Puhalla linssi puhtaaksi pölystä.
• Varmista vaaituslaitteen kuljetusvarmistus alkuperäisen kantolaukun tasainlukituksella.
  – Älä pystytä varmistamattomalle ajotielle: Onnettomuusvaara

1 Objektiivi
2 Kaukoputki
3 Pikanäyttö
4 Tarkennus (takasivulla)
5 Okular / Tarkennusristikko
6 Vaaitus ruuvi
7 Vaaka-asteikko
8 Kalibrointiruuvi, libelli
9 Libelli
10 Peili
11 Sivusäädön tarkennus

Epätarkkuuksien välttämiseksi mittalaite on asetettava mittauspaikalle 15 minuuttia ennen mittausta, jotta laite ehti mukautua ympäristön lämpötilaan.

1 Suuntaus

1. Tarkenna ristikko (5)
2. Suuntaa kaukoputki ensin tähtäimiä apuna käyttäen käsin vaaituslattaan.
3. Tarkenna latan näkymä kojeen tarkennusruuvilla, kohdista tähtäysristikko vaakasäädöllä tarkasti latan keskikohtaan.
4. Varmista, että tarkennuksessa ei ole suuntapoikkeamaa. Tarkennus on kohdallaan, kun tähtäysristikossa ja latan asteikossa ei esiinny asentomuutoksia eri kulmista katsottuna.

AL 32:n ristikko on jaettu segmentteihin tarkkaa suuntausta varten.

AL 26 AL 32

!

Kompensaattori tasaa kuplan keskityksen jälkeen esiintyvät tähtäysristin suuntapoikkeamat automaattisesti. Kompensaattori ei kuitenkaan pysty tasaamaan libellin tai tähtäysristikon virheellisestä kalibroinnista syntyneitä suuntapoikkeamia. Tästä syystä molempien kalibrointi on tarkistettava ennen mittausta (ks. Kalibrointi).

2 Korkeuseron määritys

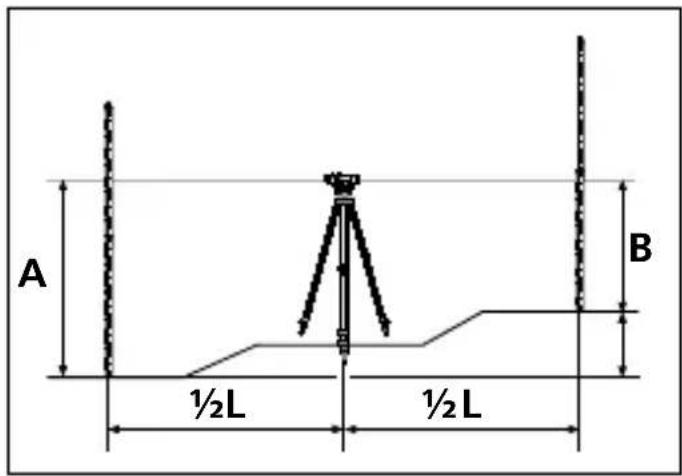

1. Aseta laite mittalattojen A ja B keskiväliin. Suuntaa lattaan A ja lue latan mitta tähtäysristin keskiviivalta (esim. A = 140 cm). Suuntaa laite lattaan B ja lue mitta tähtäysristin avulla asteikolta (esim. B = 90 cm).
2. Erotus (A-B) antaa pisteiden B ja A välisen korkeusmitan eroksi H = +50 cm. Piste B on 50 cm

korkeammalla kuin piste A. Erotus on negatiivinen, jos piste B on alempana kuin piste A.

3 Etäisyyden määritys

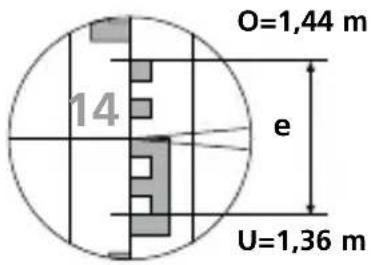

1. Lue latan asteikon yläviivan (0 = 1,44 m) ja alaviivan (esim. U = 1,36 m) lukemat.
2. Laske etäisyys E kertomalla lukema kertoimella 100 (E = 100xe), jolloin E = 8m.

!

Luotettavien tulosten takaamiseksi vaaituslatan on oltava tarkasti pystysuorassa asennossa.

4 Kulman mittaus

1. Kiinnitä luotinaru koukkuun ja asettele jalusta niin, että luoti on pisteen yläpuolella. Kiinnitä kolmijalan jalat tiukasti maahan.
2. Kiinnitä vaituskoje kolmijalkaan. Kohdista luoti tarkasti maassa olevaan pisteeseen joko säätämällä jalkoja tai muuttamalla kojeen asentoa kolmijalassa.
3. Suuntaa kaukoputki tähtäimen ja vaakasäädön avulla tarkasti ensim-mäiseen kohteeseen. Kierrä nyt vaakakehä asteikon 0-viivan kohdalle
4. Suuntaa kaukoputki tarkasti seuraavaan kohteeseen ja lue kulmamitta asteikolta.

5 Kalibrointi

Rasialibelli

1. Tarkistus: Kierrä vaakakehä 0°-mittaan. Aseta kupla vaaitus ruuveilla (6) täsmälleen ympyrän keskikohtaan. Kierrä kaukoputkea 180°/200 gon. Kun kupla on keskellä, rasialibelli on vaakasuorassa.

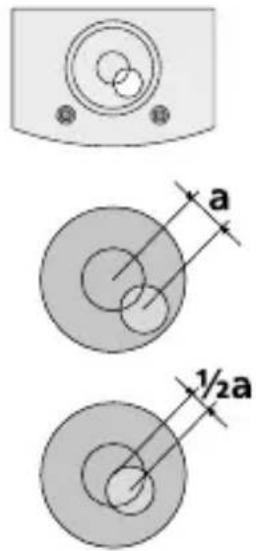

2.Säätö: Jos kupla ei ole enää ympyrän keskikohdassa, puolita mittapoikkeama "a" (½ a) libellin kahdella okulaarin takana olevalla kalibrointiruuvilla. Säädä tämän jälkeen kuplaa vaaitusruuveilla ja tarkista kuplan paikka pyörittämällä laitetta 180°/200 gon.

1. Toista tarkistus ja säätö niin monta kertaa, että kupla pysyy laitetta kierrettäessä ympyrän keskikohdassa.

Mittalaite tulisi kalibroida ja testata säännöllisesti sen tarkkuuden ja hyvän toiminnan varmistamiseksi. Kalibrointiväliksi suosittelemme vuotta. Ota sitä varten tarvittaessa yhteys laitteen jälleenmyyjään tai suoraan UMAREX-LASERLINER-huolto-osastoon.

Tähtäysristikko

1. Tarkistus:

Asettele mittalaite kahden, n. 30 metrin etäisyydellä olevan kiintopisteen A ja B avulla.

Lue vaaituslatasta A arvo a_1 ja latasta B arvo b_1 . Laske korkeusero (a_1 - b_1) .

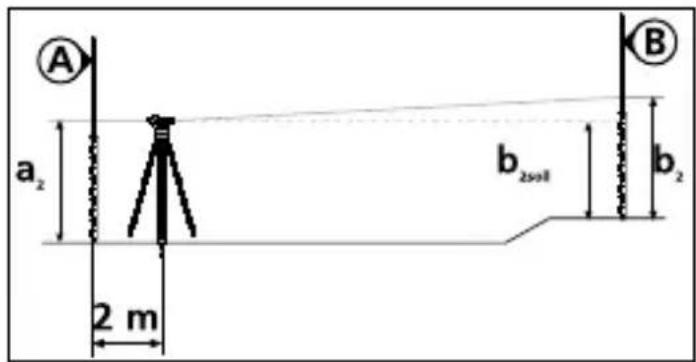

Aseta koje n. 2 m:n etäisyydelle latasta A ja määritä mitta a _2 .

Suuntaa vaaituslaite lattaan B ja määritä mitta b₂. Laske korkeusero a₂-b₂. Vaaituskojeen säätö on kohdallaan, jos (a₁-b₁)=(a₂-b₂). Tämä tarkoittaa sitä, että ensimmäisen ja toisen mittauksen korkeuserot ovat yhtä suuria ja laite toimii virheettömästi.

Säädä mittalaitetta, mikäli korkeuserot eivät ole yhtä suuret.

Ota yhteys paikalliseen laitetoimittajaan tai UMAREX LASERLINER huolto-osastoon.

6 Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Poista akku laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot (Tekniset muutokset mahdollisia. 21W37)
Vakiopoikkeama	1,5 mm / km (AL 26)1,0 mm / km (AL 32)
Kaukoputki
Suurennos 26 x (AL 26) / 32 x (AL 32)
Pienin tarkennusmitta 0,5 m
Objektiivin aukko 40 mm
Näkökenttä 1° 20'
Kompensaattori
Vaimennus Ilmavaimennus
Toiminta-alue ± 15'
Tarkkuus 0,4" (AL 26) / 0,3" (AL 32)
Tasausaika < 2 s
Vaaka-asteikko 360°
Asteikkojako 1°
Rasialibelli
Tarkkuus 8' / 2 mm
Yleistä
Käyttöympäristö	-20°C ... 50°C, Ilmankosteus maks. 80% RH, ei kondensoituva, Asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet -30°C	... 60°C, Ilmankosteus maks. 80% RH
Kotelointiluokka IP 64
Kolmijalan liitin 5/8" kierre
Mitat (L x K x S) 190 x 145 x 135 mm
Paino 1400 g (ilman lisävarusteita)

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=AGM

!
