AL 26 Plus - Poziomica laserowa Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Poziomica laserowa
Marka	Laserliner
Model	AL 26 Plus
Wymiary (dł. x wys. x gł.)	190 x 145 x 135 mm
Waga	1400 g (bez akcesoriów)
Dokładność (odchylenie standardowe)	1,5 mm / km
Powiększenie	26 x
Minimalny zasięg łaty	0,5 m
Otwór obiektywu	40 mm
Pole widzenia	1° 20'
Kompensator	Tłumienie powietrzne
Zakres działania kompensatora	± 15'
Dokładność kompensatora	0,4"
Czas kompensacji	< 2 s
Krąg poziomy	360° z podziałką 1°
Dokładność libelli	8' / 2 mm
Warunki pracy	-20°C do 50°C, max wilgotność wzgl. 80%
Ochrona	IP64 (pyło- i wodoszczelna)
Gwint statywu	5/8"
Główne funkcje	Automatyczne poziomowanie, pomiar kąta, określanie odległości, szybkie celowanie, lustro wyrównawcze
Konserwacja	Czyścić wilgotną szmatką, unikać rozpuszczalników, przechowywać w suchym miejscu
Bezpieczeństwo	Nie celować w słońce lub źródła laserowe, nie dotykać soczewek, przechowywać poza zasięgiem dzieci

Często zadawane pytania - AL 26 Plus Laserliner

Jak zmierzyć różnicę wysokości za pomocą Laserliner AL 26 Plus?

Umieść instrument mniej więcej pośrodku między dwoma punktami A i B. Odczytaj wartość na łacie A (np. 140 cm) i na łacie B (np. 90 cm) za pomocą krzyża nitkowego. Różnica (A - B) daje różnicę wysokości H. Jeśli H jest dodatnie, punkt B jest wyższy niż punkt A.

Jak określić odległość za pomocą poziomicy AL 26 Plus?

Odczytaj wartości na łacie z górnej (O) i dolnej (U) kreski dalmierczej. Różnica (O - U) pomnożona przez 100 daje odległość w metrach. Na przykład, jeśli O = 1,44 m, a U = 1,36 m, to odległość = (1,44 - 1,36) x 100 = 8 m.

Jak wykonać pomiar kąta za pomocą Laserliner AL 26 Plus?

Umieść instrument nad punktem stanowiska za pomocą pionu. Ustaw krąg poziomy na 0°, celując w pierwszy punkt. Następnie wyceluj w drugi punkt i odczytaj kąt na kręgu poziomym. Użyj śrub poziomujących i szybkiego celowania do precyzyjnego celowania.

Jak skalibrować libellę (poziomnicę)?

Ustaw krąg poziomy na 0°. Wyśrodkuj pęcherzyk za pomocą śrub poziomujących. Obróć lunetę o 180°: jeśli pęcherzyk pozostaje w środku, regulacja jest prawidłowa. W przeciwnym razie skoryguj połowę odchyłki za pomocą śrub kalibracyjnych libelli, a następnie powtarzaj, aż pęcherzyk pozostanie w środku.

Jak sprawdzić kalibrację kompensatora?

Zainstaluj instrument w połowie drogi między dwiema łatami oddalonymi o około 30 m. Zmierz różnicę wysokości (a1 - b1). Następnie umieść instrument 2 m od łaty A i zmierz (a2 - b2). Jeśli różnice są równe, kompensator jest prawidłowy. W przeciwnym razie skontaktuj się z serwisem posprzedażowym.

Jakie są zasady bezpieczeństwa, których należy przestrzegać?

Nigdy nie celuj w silne źródła światła, takie jak słońce lub lasery. Nie dotykaj soczewek optycznych palcami. Przechowuj urządzenie poza zasięgiem dzieci. Upewnij się, że kompensator jest zablokowany podczas transportu.

Jak czyścić i konserwować instrument?

Czyść elementy lekko wilgotną szmatką. Nie używaj środków czyszczących ani rozpuszczalników. Wyjmij akumulator (jeśli jest) przed dłuższym przechowywaniem. Przechowuj urządzenie w suchym, czystym miejscu, z dala od ekstremalnych temperatur.

Jaka jest dokładność instrumentu?

Dokładność wynosi 1,5 mm na km podwójnej niwelacji (odchylenie standardowe). Kompensator ma dokładność 0,4" i zakres ±15'. Libella ma dokładność 8' na 2 mm. Cechy te zapewniają niezawodne pomiary.

Jakie są warunki temperaturowe pracy?

Instrument może być używany w temperaturach od -20°C do 50°C przy maksymalnej wilgotności względnej 80% (bez kondensacji). Maksymalna wysokość robocza to 4000 m n.p.m. Do przechowywania zakres temperatur wynosi od -30°C do 60°C.

Jak zainstalować i ustawić instrument?

Przymocuj instrument do statywu za pomocą gwintu 5/8". Użyj pionu do wycentrowania nad punktem terenowym. Wyreguluj nogi statywu, aby wypoziomować libellę za pomocą śrub poziomujących. Przed pomiarami pozostaw instrument na 15 minut, aby dostosował się do temperatury otoczenia.

INSTRUKCJA OBSŁUGI AL 26 Plus Laserliner

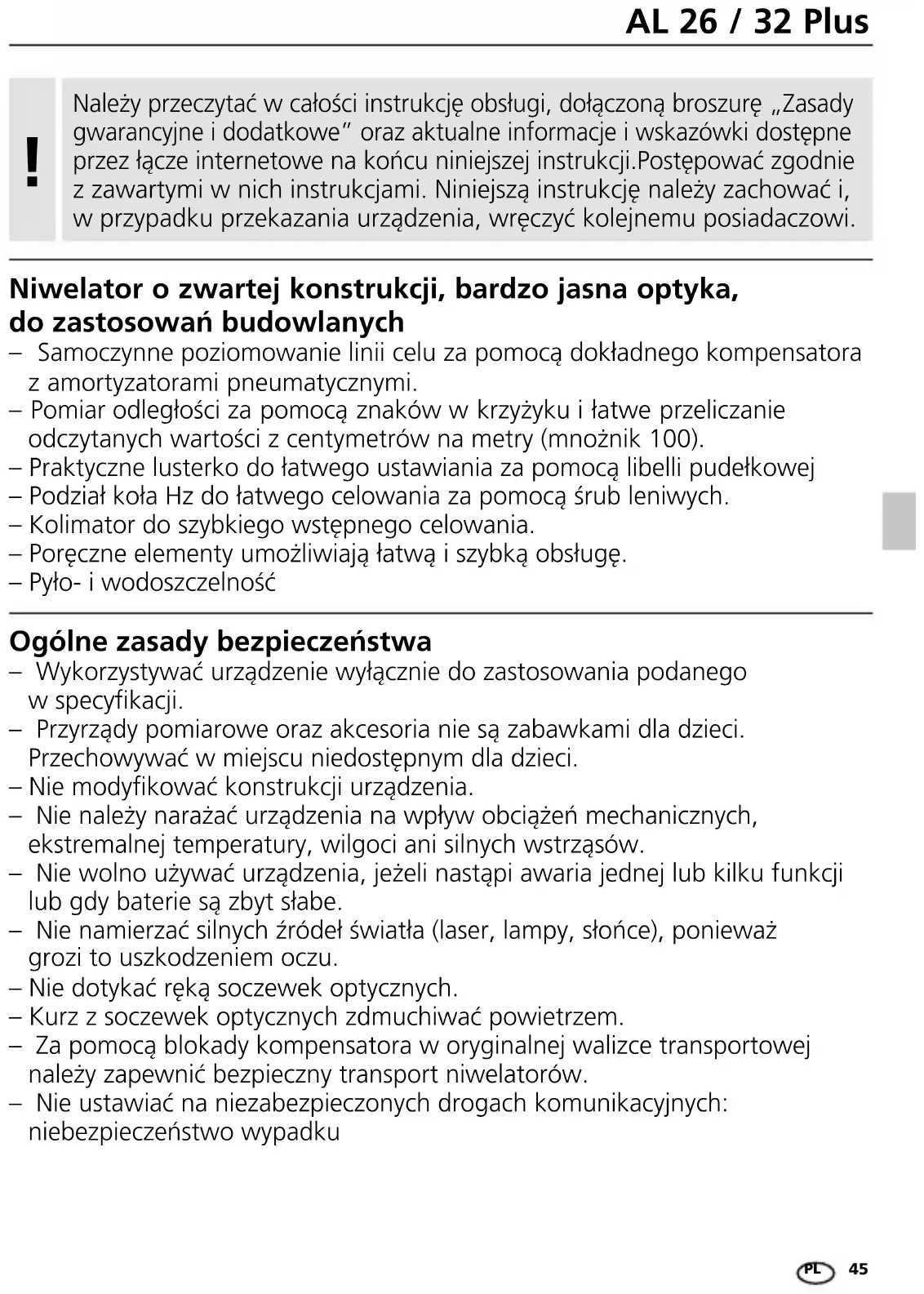

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

Niwelator o zwartej konstrukcji, bardzo jasna optyka, do zastosowań budowlanych

• Samoczynne poziomowanie linii celu za pomocą dokładnego kompensatora z amortyzatorami pneumatycznymi.
  – Pomiar odległości za pomocą znaków w krzyżyku i łatwe przeliczanie odczytanych wartości z centymetrów na metry (mnożnik 100).
  – Praktyczne lusterko do łatwego ustawiania za pomocą libelli pudełkowej
  – Podział koła Hz do łatwego celowania za pomocą śrub leniwych.
  – Kolimator do szybkiego wstępnego celowania.
  – Poręczne elementy umożliwiają łatwą i szybką obsługę.
  – Pyło- i wodoszczelność

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie do zastosowania podanego w specyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
  – Nie modyfikować konstrukcji urządzenia.
  – Nie należy narażać urządzenia na wpływ obciążen mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
  – Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe.
  – Nie namierzać silnych źródeł światła (laser, lampy, słońce), ponieważ grozi to uszkodzeniem oczu.
  – Nie dotykać ręką soczewek optycznych.
  – Kurz z soczewek optycznych zdmuchować powietrzem.
  – Za pomocą blokady kompensatora w oryginalnej walizce transportowej należy zapewnić bezpieczny transport niwelatorów.
  – Nie ustawiać na niezabezpieczonych drogach komunikacyjnych: niebezpieczeństwo wypadku

1 Obiektyw
2 Luneta
3 Szybkie celowanie
4 Ustawianie ostrości (tył)
5 Okular / Krzyżyk do ustawiania ostrości
6 Śruby ustawcze
7 Podział Hz
8 Śruby rektyfikacyjne
9 Libella pudełkowa
10 Lusterko
11 Śruba leniwa

W celu wyeliminowania niedokładności urządzenie należy postawić w miejscu pomiaru 15 minut przed rozpoczęciem pomiaru w celu adaptacji do temperatury otoczenia.

1 Ustawianie

1. Ustawianie ostrości krzyżyka (5)
2. Obracając lunetę ustaw wstępnie cel na łatę (korzystając z kolimatora).
3. Ustaw ostrość obrazu łaty i śrubą leniwą popraw celowanie dokładnie na środek łaty.
4. Sprawdź paralakse, ogniskowanie jest dobrze ustawione gdy przy zmianie kąta patrzenia w okular cel nie przesuwa sie względem krzyża nitek.

Urządzenie AL 32 posiada podziałkę odcinkową w krzyżyku umożliwiającą precyzyjne nacelowanie.

AL 26 AL 32

!

Kompensator ustawia niewielkie wahania pochylenia automatycznie, jednak nie eliminuje błędów rektyfikacji, dlatego należy przed pomiarem sprawdzić stan rektyfikacji (Patrz Rektyfikacja).

2 Określanie różnicy wysokości

1. Ustawiamy instrument w środku pomiędzy dwiema łatami A i B.
   Celujemy na łatę A i odczytujemy ze środkowej kreski poziomej krzyża nitek wysokość (np. A = 140 cm).
   Celujemy na łatę B i odczytujemy ze środkowej kreski poziomej krzyża wysokość (np. B = 90 cm).

2. Różnica wysokości (A-B) wynosi H = +50 cm pomiędzy punktem B i A. Punkt B jest 50cm wyżej niż punkt A.

B Wyznaczanie odległości

1. Odczytaj z łaty wartość górnej kreski krzyża (0 = 1,44 m) i z dolnej kreski (np. U = 1,36 m)

2. Przemnoż różnicę przez stałą mnożenia 100 (E = 100 x e) odległość wynosi 8 m.

!

W celu uzyskania wiarygodnych wyników, należy zwracać uwagę na dokładne ustawienie łaty niwelacyjnej.

4 Pomiar kątów

1. Zaczepić sznur pionu za hak pionu i ustawić statyw z głowicą tak, aby pion znajdował się nieco nad punktem ziemi, po czym zablokuj nogi statywu.
2. Ustaw instrument na statywie. Ustaw pion dokładnie nad punktem zmieniając nieco długość nóg statywu lub przesuwając instrument po głowicy statywu i przykręć śrubę sercowa.
3. Wyceluj dokładnie lunetę na pierwszy cel za pomocą kolimatora i śrub leniwych. Obracaj podziałem koła poziomego aż do ustawienia zera na znaczniku koła Hz.
4. Wyceluj lunetę na drugi punkt, i doczytaj z koła poziomego kąt Hz.

5 Kalibracja

Libella Pudełkowa

1.Kontrola: Ustaw koło Hz na zero (0°) i śrubami ustawczymi spodarki doprowadź pęcherzyk do górowania (pęcherzyk wewnątrz czarnego okręgu libelli), następnie obróć lunetę o 180° (200gon). Jeśli pęcherzyk znajduje się nadal w środku, libella pudełkowa jest prawidłowo ustawiona.

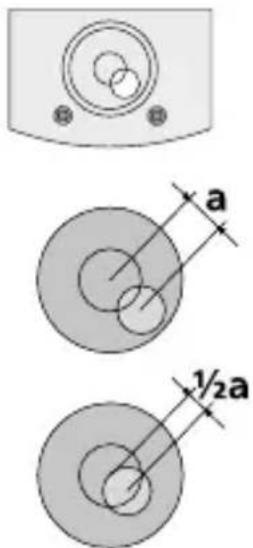

2.Ustawianie: Jeżeli pęcherzyk po obrocie lunety wyszedł poza zaznaczony okrąg należy zrektyfikować libellę za pomocą śrub rektyfikacyjnych, połowę tego odchylenia usuwamy śrubami rektyfikacyjnymi teraz ponownie śrubami ustawczymi spodarki poziomujemy instrument i obracamy o 180° (200gon) i sprawdzamy czy pęcherzyk jest w środku okręgu libelli.

1. Ponawiamy kontrolę tak długo aż w obydwu położeniach lunety instrument jest prawidłowo spoziomowany tzn. pęcherzyk nie wychodzi poza okrąg libelli.

Przyrząd pomiarowy musi być regularnie kalibrowany i testowany w celu zapewnienia dokładności i sprawności. Zalecana jest kalibracja co lata. W tym celu należy w razie potrzeby skontaktować się ze sprzedawcą lub działem serwisu UMAREX-LASERLINER.

Krzyż nitek

1.Kontrola:

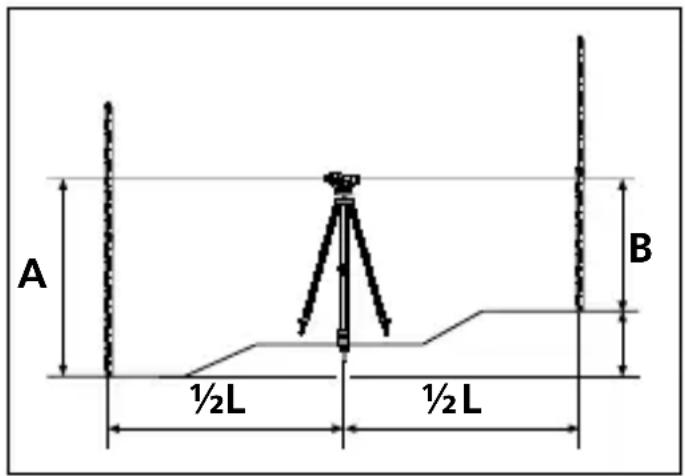

Ustawić i wyregulować instrument w środku między dwoma oddalonymi od siebie o około 30 m stałymi stanowiskami łat A i B.

Przy łacie niwelacyjnej A odczytać wartość a_1 , a przy łacie niwelacyjnej B wartość b_1 . Obliczyć różnicę wysokości ( a_1-b_1 ).

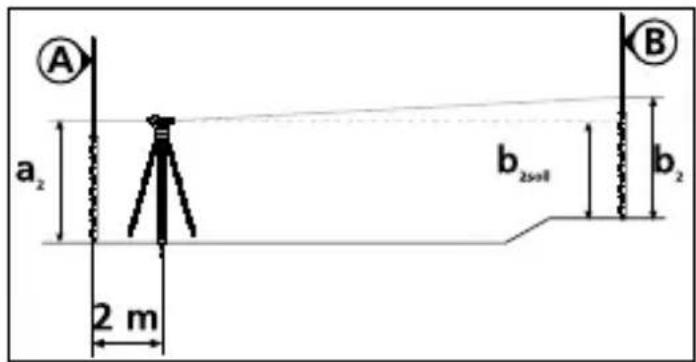

Instrument w odległości około 2 m Ustaw przed personelem niwela-cyjnym A i odczytaj wartość a _2 .

Skierować niwelator na łatę niwelacyjną B. Odczytujemy wysokość b_2 . Ponownie obliczmy różnicę wysokości ( a_2-b_2 ).

Niwelator jest prawidłowo rektyfiko- wany gdy obydwie różnice są takie same czyli a_1-b_1=a_2-b_2 . Znaczy to, że w obydwu pomiarach instrument wyznaczył taką samą różnicę wysokości i nie ma błędów.

Jeśli różnice wysokości nie są jednakowe, wymagana jest regulacja. Skontaktuj się z lokalnym handlowcem lub serwisem Umarex Laserliner.

6 Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym przechowywaniem należy wyjąć baterię. Przechowywać urządzenie w czystym, suchym miejscu.

Dane techniczne (Zmiany zastrzeżone. 21W37)
Odchylenie standardowe	1,5 mm / km (AL 26)1,0 mm / km (AL 32)
Luneta
Powiększenie 26 x (AL 26) / 32	x (AL 32)
Najkrótsza celowa 0,5 m
Średnica obiektywu 40 mm
Pole widzenia 1° 20'
Kompensator
Tłumienie Amortyzacja pneumatyczna
Zakres ± 15'
Dokładność	0,4" (AL 26) / 0,3" (AL 32)
Czas kompensacji < 2 s
Koło poziome Hz 360°
Podział 1°
Libella pudełkowa
Dokładność 8' / 2 mm
Ogólne
Warunki pracy	-20°C ... 50°C, Wilgotność powietrza maks.80% wilgotności względnej, bez skraplania,Wysokość robocza maks. 4000 m nadpunktem zerowym normalnym
Warunki przechowywania	-30°C ... 60°C, Wilgotność powietrza maks.80% wilgotności względnej
Stopień ochrony IP 64
Mocowanie do statywuśruba sercowa	5/8"
Wymiary (szer. x wys. x gł.) 190	x 145 x 135 mm
Masa 1400 g (bez akcesoriów)

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com/info?an=AGM

!
