BEDIENUNGSANLEITUNG AL 26 Plus Laserliner

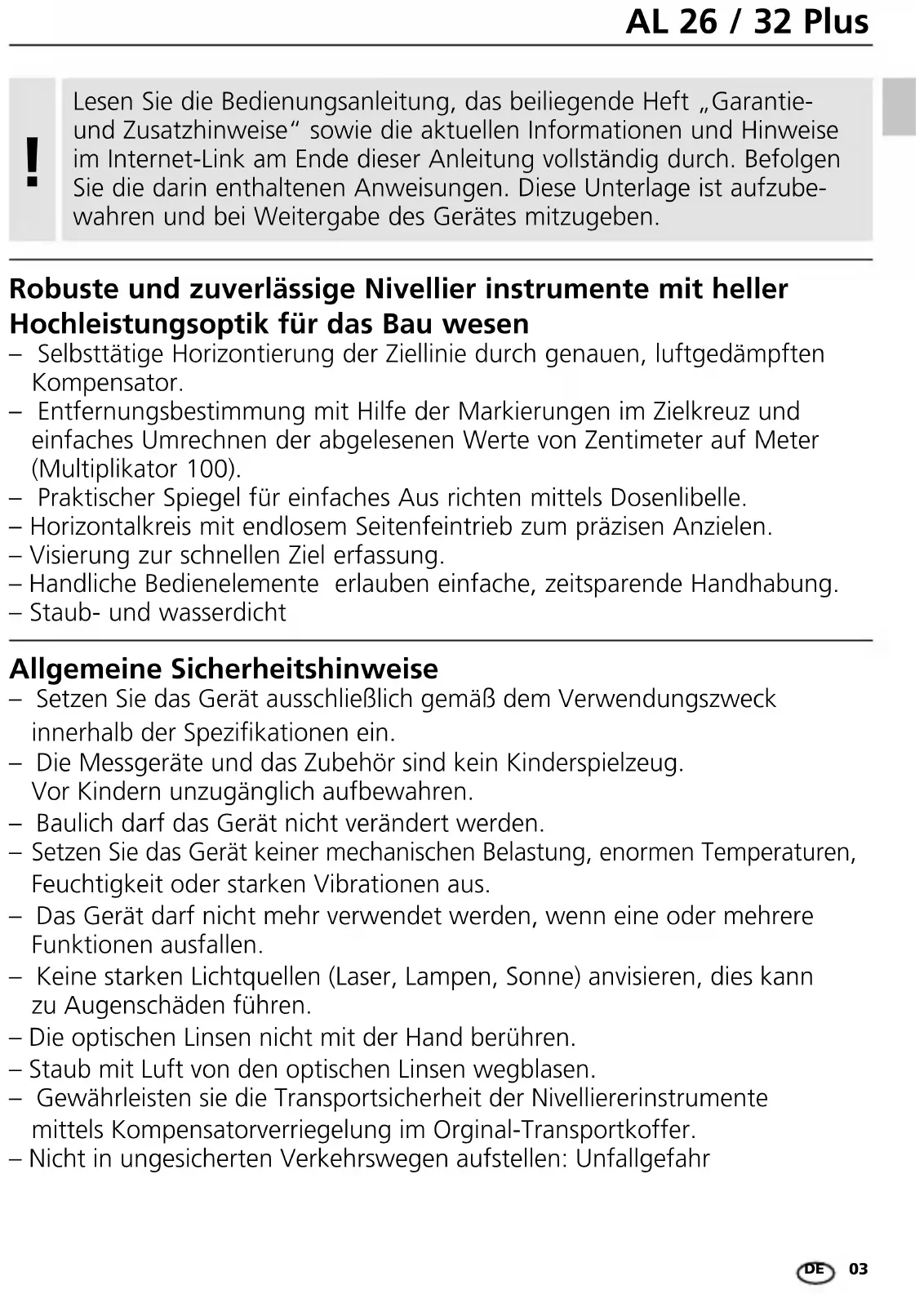

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube- wahren und bei Weitergabe des Gerätes mitzugeben.

Robuste und zuverlässige Nivellier instrumente mit heller Hochleistungsoptik für das Bau wesen – Selbsttätige Horizontierung der Ziellinie durch genauen, luftgedämpften Kompensator. – Entfernungsbestimmung mit Hilfe der Markierungen im Zielkreuz und einfaches Umrechnen der abgelesenen Werte von Zentimeter auf Meter (Multiplikator 100). – Praktischer Spiegel für einfaches Aus richten mittels Dosenlibelle. – Horizontalkreis mit endlosem Seitenfeintrieb zum präzisen Anzielen. – Visierung zur schnellen Ziel erfassung. – Handliche Bedienelemente erlauben einfache, zeitsparende Handhabung. – Staub- und wasserdicht Allgemeine Sicherheitshinweise – Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein. – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren. – Baulich darf das Gerät nicht verändert werden.

Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus. – Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen. – Keine starken Lichtquellen (Laser, Lampen, Sonne) anvisieren, dies kann zu Augenschäden führen. – Die optischen Linsen nicht mit der Hand berühren. – Staub mit Luft von den optischen Linsen wegblasen. – Gewährleisten sie die Transportsicherheit der Nivelliererinstrumente mittels Kompensatorverriegelung im Orginal-Transportkoffer. – Nicht in ungesicherten Verkehrswegen aufstellen: UnfallgefahrDE

Um Ungenauigkeiten auszuschließen, sollte das Gerät 15 Minuten vor Messbeginn am Messort aufgestellt werden, um die Umgebungs- temperatur anzunehmen.

1. Fadenkreuz scharf einstellen (5)

2. Fernrohr mit der Hand grob auf die Nivellierlatte aus-

richten (mit Schnellvisierung).

3. Lattenbild mit dem Fokussierknopf scharf einstellen,

Zielkreuz mit Hilfe des Seiten feintriebes genau in die Lattenmitte drehen.

4. Fokussierung auf Parallaxenfreiheit überprüfen. Die

Fokussierung ist dann einwandfrei, wenn Zielkreuz und Lattenteilung auch unter verändertem Blickwinkel (Auge vor dem Okular hin- und herbewegen) sich nicht gegeneinander verschoben haben. Zum präzisen Zielen verfügt der AL 32 über eine Segmentteilung im Fadenkreuz.

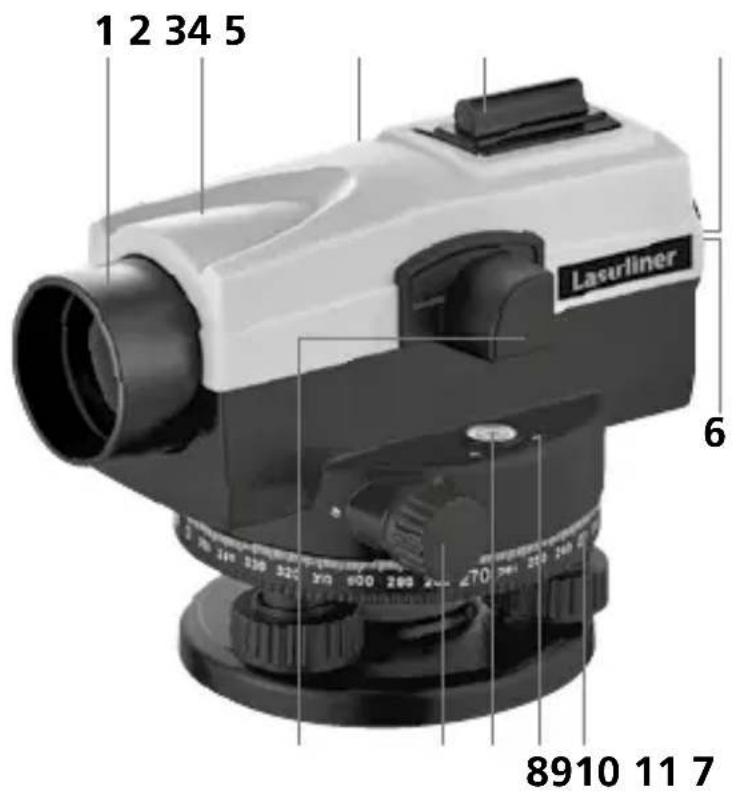

AL 26 AL 32 1 Objektiv 2 Fernrohr 3 Schnellvisierung 4 Fokussierung (Rückseite) 5 Okular / Fokussierung Fadenkreuz 6 Nivellierschraube 7 Horizontalkreis 8 Kalibrierschraube Dosenlibelle 9 Dosenlibelle 10 Spiegel 11 SeitenfeintriebDE AL 26 / 32 Plus

Restliche Neigungen des Ziel kreuzes, die nach dem Einspielen der Dosen- libelle noch vorhanden sind, werden durch den Kom p ensator aufgehoben. Er beseitigt jedoch nicht solche Neigungen, die aufgrund mangelhafter Kalibrierung der Dosenlibelle oder des Zielkreuzes entstanden sind. Deshalb sollte beides vor jeder Messung überprüft werden (s. Kalibrierung).

Entfernungsbestimmung

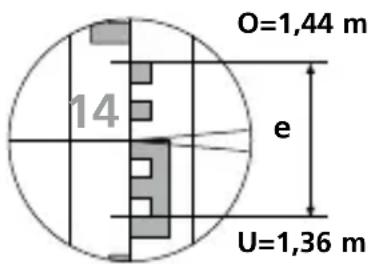

1. Lattenwert am oberen Distanzstrich (0 = 1,44 m)

und am unteren Distanzstrich (z. B. U = 1,36 m) ablesen.

2. Die Differenz mit dem Faktor 100 multipliziert

(E = 100 x e) liefert die Entfernung E = 8 m. Um zuverlässige Ergebnisse erreichen zu können, sollte auf die genaue vertikale Ausrichtung der Nivellierlatte geachtet werden.

Bestimmen einer Höhendifferenz

1. Instrument annähernd in die Mitte

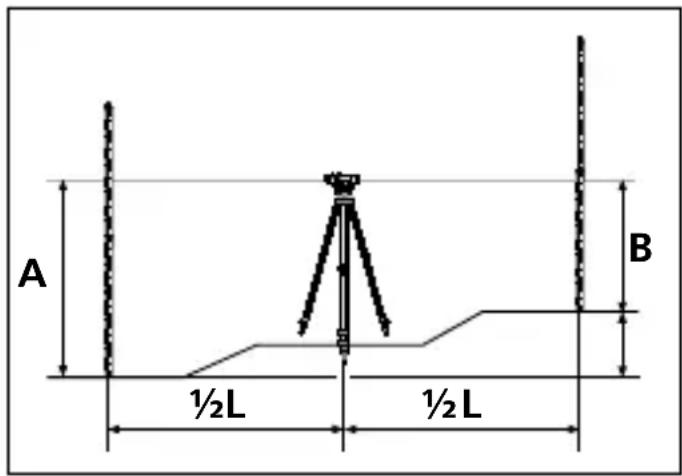

zwischen die beiden Lattenstand- punkte A und B aufstellen. Instru- ment auf die Latte A ausrichten und den Lattenwert am Mittelstrich des Zielkreuzes ablesen (z. B. A = 140 cm). Instrument auf die Latte B drehen und Wert am Mittelstrich ablesen (z. B. B = 90 cm).

2. Die Differenz (A-B) ergibt die Höhen-

differenz H = +50 cm zwischen B und A. Der Punkt B ist 50 cm höher als der Punkt A. Die Differenz H wird negativ, wenn der Punkt B niedriger als der Punkt A liegt).DE

Kalibrierung Dosenlibelle

1. Überprüfung: Horizontalkreis auf 0° stellen. Blase mit

den Nivellierschrauben (6) genau zentrisch in den Kreis der Dosenlibelle einspielen. Fernrohr um 180°/200 gon drehen. Wenn die Blase weiterhin in der Mitte steht, ist die Dosen- libelle richtig ausgerichtet.

2. Justierung: Falls die Blase jetzt nicht mehr zentrisch im

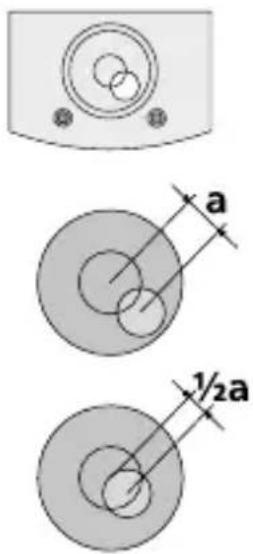

Kreis liegt, die Abweichung a zur Hälfte (½ a) mit den 2 Kalibrierschrauben der Dosenlibelle ein stellen. Danach die Dosen libelle wieder mit den Nivellier schrauben einstellen und die Kalibrierung durch Drehen des Nivellier instruments um 180°/200 gon überprüfen.

3. Überprüfung und Kalibrierung so lange wiederholen, bis die

Blase bei jeder Drehung des Nivelliers zentrisch im Kreis bleibt. Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit und Funktion zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

1. Lotschnur in den Lothaken einhängen und das Stativ mit Stativkopf

so aufstellen, dass sich das Lot etwa über dem Bodenpunkt befindet. Fußspitzen des Stativs eintreten.

2. Instrument auf das Stativ setzen und befestigen. Genaue Zentrierung des

Lotes über dem Bodenpunkt durch Verändern der Stativbeinlängen oder durch Verschieben des Instrumentes auf dem Stativ vornehmen.

3. Fernrohr genau auf das erste Ziel mit Schnellvisierung und Seitenfeintrieb

ausrichten. Horizontalkreis solange drehen, bis sich der Nullstrich der Horizontal kreis skala und der Ableseindex decken (Kreis auf Null stellen)

4. Fernrohr genau auf zweites Ziel ausrichten und den Winkelwert unter

Falls die Höhenunterschiede ungleich sind, ist eine Justierung erforder- lich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

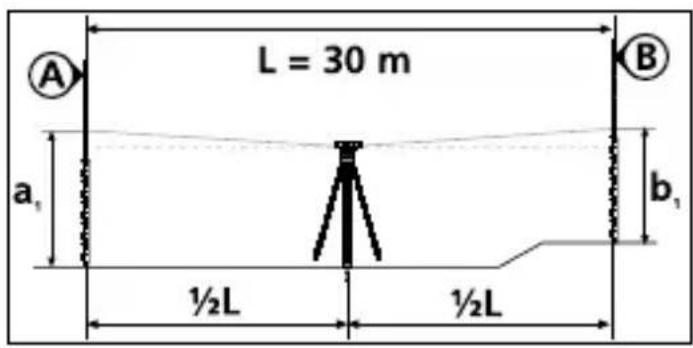

Instrument in der Mitte zwischen zwei etwa 30 m voneinander ent- fernten festen Latten stand punkten A und B aufstellen und ausrichten. An der Nivellierlatte A den Wert

und an der Nivellierlatte B den Wert b

ablesen. Berechnen Sie die Höhendifferenz (a

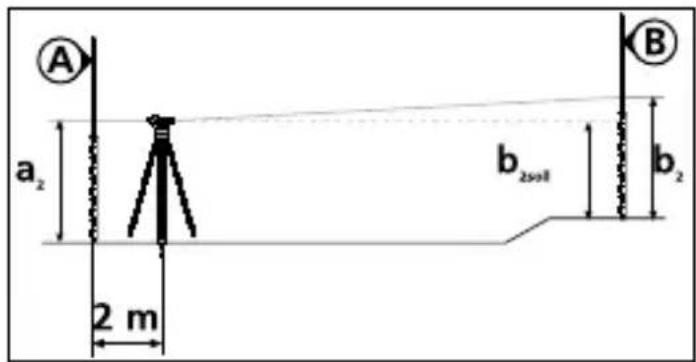

Hinweise zur Wartung und Pflege Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort. Instrument in etwa 2 m Entfernung vor der Nivellierlatte A aufstellen und den Wert a

ablesen. Richten Sie nun das Nivellier instru- ment auf die Nivellierlatte B. Lesen Sie den Wert b

ab. Berechnen Sie nun wiederum die Höhendifferenz (a

Die Justierung des Nivelliers ist OK, wenn (a

) ist. Das heißt, der gemessene Höhen unter schied der ersten Messung und zweiten Messung ist gleich und das Instrument arbeitet fehlerfrei.DE

EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info Technische Daten (technische Änderungen vorbehalten. 21W37) Standardabweichung 1,5 mm / km (AL 26) 1,0 mm / km (AL 32) Fernrohr Vergrößerung 26 x (AL 26) / 32 x (AL 32) minimale Zielweite 0,5 m Objektivöffnung 40 mm Gesichtsfeld 1° 20‘ Kompensator Dämpfung Luftdämpfung Funktionsbereich ± 15‘ Genauigkeit 0,4" (AL 26) / 0,3" (AL 32) Kompensationszeit < 2 s Horizontalkreis 360° Skalenteilung 1° Dosenlibelle Genauigkeit 8‘ / 2 mm Allgemein Arbeitsbedingungen -20 ... 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeithöhe max. 4000 m über NN (Normalnull) Lagerbedingungen -30°C … 60°C, Luftfeuchtigkeit max. 80% rH Schutzart IP 64 Stativanschluss 5/8" Gewinde Abmessungen (B x H x T) 190 x 145 x 135 mm Gewicht 1400 g (ohne Zubehör)AL 26 / 32 Plus
