Produkttype	Laserniveau
Mærke	Laserliner
Model	AL 26 Plus
Dimensioner (L x H x D)	190 x 145 x 135 mm
Vægt	1400 g (uden tilbehør)
Præcision (standardafvigelse)	1,5 mm/km
Forstørrelse	26 x
Mindste sigteafstand	0,5 m
Objektivåbning	40 mm
Synsfelt	1° 20'
Kompensator	Luftdæmpning
Kompensatorens arbejdsområde	± 15'
Kompensatorens præcision	0,4"
Kompensationstid	< 2 s
Vandret cirkel	360° med 1° inddeling
Niveaupræcision	8' / 2 mm
Arbejdsbetingelser	-20°C til 50°C, max RF 80%
Beskyttelse	IP64 (vand- og støvtæt)
Stativgevind	5/8"
Hovedfunktioner	Automatisk horisontindstilling, vinkelmåling, afstandsbestemmelse, hurtig sigtning, justeringsspejl
Vedligeholdelse	Rengør med en fugtig klud, undgå opløsningsmidler, opbevar tørt
Sikkerhed	Ret ikke mod solen eller laserkilder, berør ikke linserne, holdes væk fra børn

Ofte stillede spørgsmål - AL 26 Plus Laserliner

Hvordan måler man en højdeforskel med Laserliner AL 26 Plus?

Placer instrumentet omtrent i midten mellem to punkter A og B. Læs værdien på målestok A (f.eks. 140 cm) og på målestok B (f.eks. 90 cm) ved hjælp af kikkerthårskorset. Forskellen (A - B) giver højdeforskellen H. Hvis H er positiv, er punkt B højere end punkt A.

Hvordan bestemmer man afstanden med niveau AL 26 Plus?

Læs værdierne på målestokken ved de øvre (O) og nedre (U) afstandsstreger. Forskellen (O - U) ganget med 100 giver afstanden i meter. F.eks. hvis O = 1,44 m og U = 1,36 m, så er afstanden = (1,44 - 1,36) x 100 = 8 m.

Hvordan udfører man en vinkelmåling med Laserliner AL 26 Plus?

Placer instrumentet over stationeringspunktet ved hjælp af en lodtråd. Juster den vandrette cirkel til 0° ved at sigte mod det første punkt. Sigt derefter mod det andet punkt og læs vinklen på den vandrette cirkel. Brug nivelleringsskruerne og hurtigsigtning til præcis pejling.

Hvordan kalibrerer man libellen (vaterpasset)?

Sæt den vandrette cirkel på 0°. Stabiliser boblen i midten med nivelleringsskruerne. Drej kikkerten 180°: hvis boblen forbliver centreret, er justeringen korrekt. Hvis ikke, korrigér halvdelen af afvigelsen med libellens kalibreringsskruer, og gentag indtil boblen forbliver centreret.

Hvordan kontrollerer man kompensatorens kalibrering?

Opsæt instrumentet midtvejs mellem to målestokke med ca. 30 m afstand. Mål højdeforskellen (a1 - b1). Placer derefter instrumentet 2 m fra målestok A og mål (a2 - b2). Hvis forskellene er ens, er kompensatoren korrekt. Ellers kontakt kundeservice.

Hvilke sikkerhedsinstruktioner skal man følge?

Ret aldrig mod stærke lyskilder som solen eller lasere. Berør ikke de optiske linser med fingrene. Opbevar apparatet utilgængeligt for børn. Sørg for, at kompensatoren er låst under transport.

Hvordan rengør og vedligeholder man instrumentet?

Rengør komponenterne med en let fugtig klud. Brug ikke rengøringsmidler eller opløsningsmidler. Fjern genopladeligt batteri (hvis monteret) før længere tids opbevaring. Opbevar apparatet et tørt og rent sted beskyttet mod ekstreme temperaturer.

Hvad er instrumentets præcision?

Præcisionen er 1,5 mm pr. km dobbeltnivellement (standardafvigelse). Kompensatoren har en præcision på 0,4" og et område på ±15'. Libellen har en præcision på 8' pr. 2 mm. Disse egenskaber sikrer pålidelige målinger.

Hvad er arbejdstemperaturbetingelserne?

Instrumentet kan bruges mellem -20°C og 50°C med en maksimal relativ luftfugtighed på 80% (uden kondens). Maksimal arbejdshøjde er 4000 m over havets overflade. Ved opbevaring er temperaturområdet -30°C til 60°C.

Hvordan installerer og opsætter man instrumentet?

Fastgør instrumentet på et stativ med gevind 5/8". Brug lodtråd til at centrere over jordpunktet. Justér stativbenene for at nivellere libellen ved hjælp af nivelleringsskruerne. Lad instrumentet tilpasse sig rumtemperaturen i 15 minutter før målinger.

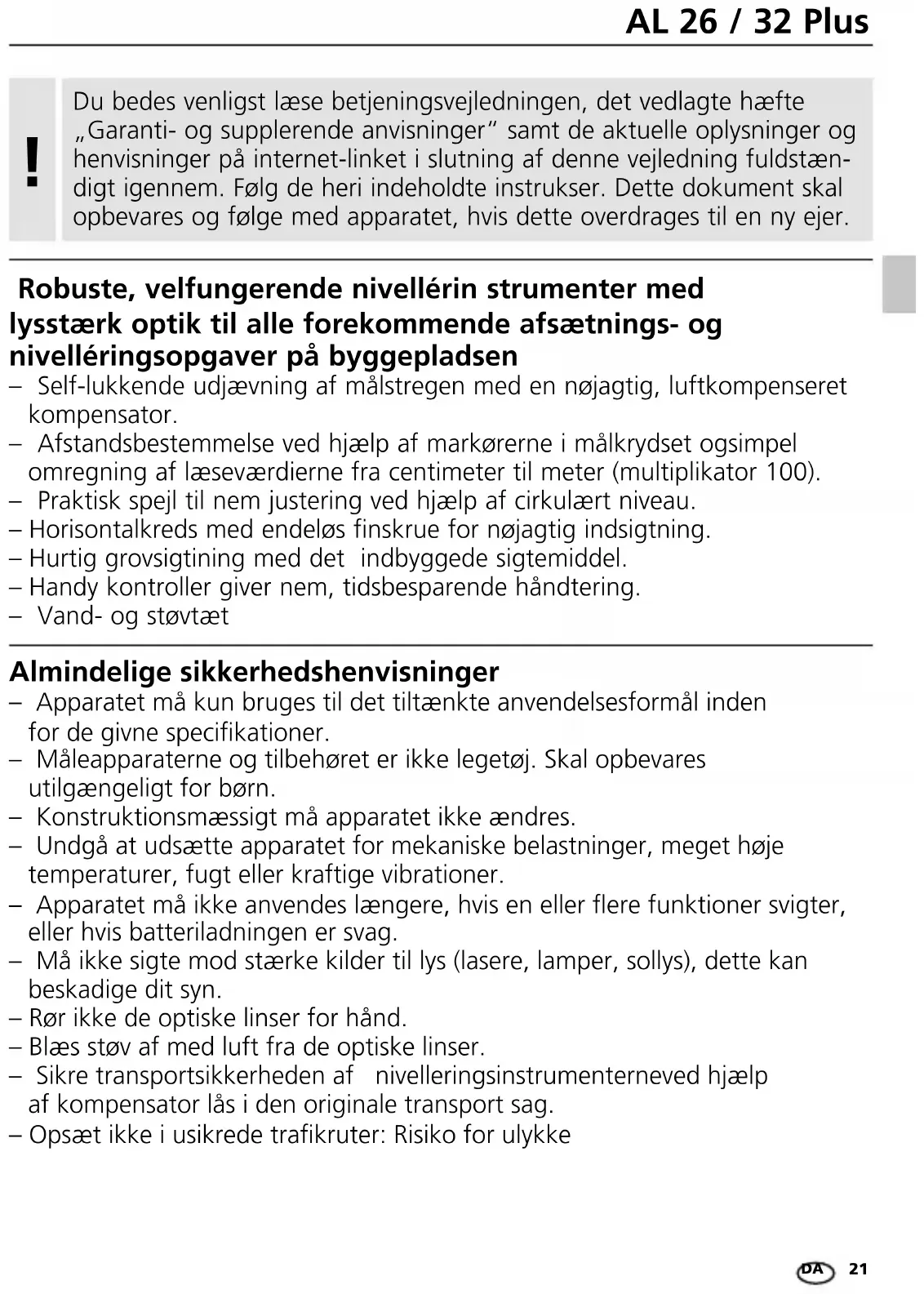

BRUGSANVISNING AL 26 Plus Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Robuste, velfungerende nivellérin strumenter med lysstærk optik til alle forekommende afsætnings- og nivelléringsopgaver på byggepladsen

• Self-lukkende udjævning af målstregen med en nøjagtig, luftkompenseret kompensator.
• Afstandsbestemmelse ved hjælp af markørerne i målkrydset ogsimpel omregning af læseværdierne fra centimeter til meter (multiplikator 100).
• Praktisk spejl til nem justering ved hjælp af cirkulært niveau.
  – Horisontalkreds med endeløs finskrue for nøjagtig indsigtning.
  – Hurtig grovsigtining med det indbyggede sigtemiddel.
• Handy kontroller giver nem, tidsbesparende håndtering.
• Vand- og støvtæt

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Konstruktionsmæssigt må apparatet ikke ændres.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.
• Må ikke sigte mod stærke kilder til lys (lasere, lamper, sollys), dette kan beskadige dit syn.
  – Rør ikke de optiske linser for hånd.
• Blæs støv af med luft fra de optiske linser.
• Sikre transportsikkerheden af nivelleringsinstrumenterneved hjælp af kompensator lås i den originale transport sag.
  – Opsæt ikke i usikrede trafikruter: Risiko for ulykke

1 Objektiv
2 Kikkert
3 Hurtig sigte
4 Fokusering (bagside)
5 Okular / Fokuseret tværhår
6 Fodskrue
7 Horisontalkreds
8 Justérskrue t. dåselibelle
9 Dåselibelle
10 Spejl
11 Horisontalfinskrue

For at undgå unøjagtigheder skal enheden være 15 minutterfør målingens begyndelse på målepladsen for at antage omgivelses-temperaturen.

1 Indsigtning

1. Fokuser krydshårene (5)
2. Kikkerten sigtes vha. sigtenoten eller det optiske sigte groft ind mod stadiet.
3. Med fokuseringsknappen stilles skarpt mod stadiet og instrumentet finsigtes vha. horisontal- finskruen, så stregkorset står over stadiets midte.
4. Kontrollér fokuseringen for parallaksefrihed. Fokuseringen er i orden, når trådkors og stadie ikke har forskudt sig indbyrdes, heller ikke ved ændret synsvinkel (bevæg øjet frem og tilbage foran okularet).

Til præcis måling har AL 32 en segmentering i trådkorset.

AL 26 AL 32

Når dåselibellens blære er indenfor libellens centerring, udligner instrumentets kompensator automatisk eventuel afvigelse i sigteplanet, således at dette vil være vandret, uanset instrumentets eventuelle (svage) hældning. Dette er dog IKKE tilfældet, hvis dåselibellen ikke er korrekt justeret (se „Justering og verificering“).

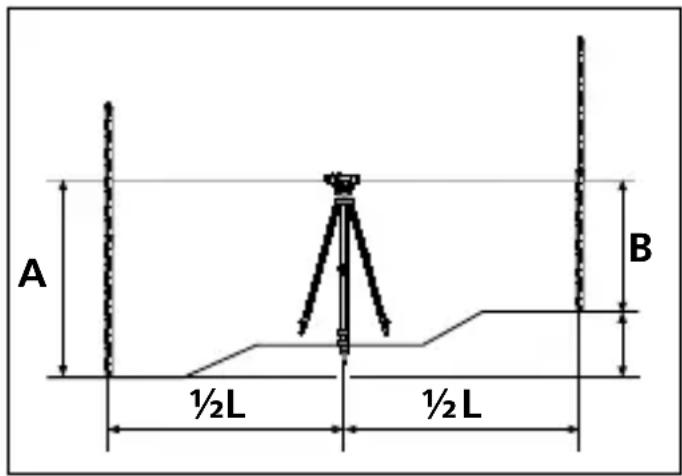

2 Beregning af højdeforskelle

1. Instrumentet anbringes tilnærmelsesvis midt mellem de to punkter, hvis højdeforskel ønskes kendt. Instrumentet sigtes ind mod stadiepos.
   A, og stadieværdien aflæses (f.eks. A=140 cm). Instrumentet sigtes herefter ind mod stadiepos. B, og denne stadieværdi aflæses (f.eks. B=90 cm).

2. Forskellen (A minus B) er lig med højdeforskellen H=+50 cm mellem

punkt A og punkt B. Punkt B er altså 50 cm højere end punkt A (forskellen H er negativ, såfremt punkt B ligger lavere end punkt A).

3 Afstandsmåling

1. Stadiet opstilles i målestrækningens ene ende, instrumentet i den anden. Stadieværdien ved øverste afstandsmålestreg (O = 1,44 m) og ved nederste (f.eks. U 1,36 m) aflæses.

2. Multiplicere forskellen med faktor 100 (E = 100 x e), resultatet er afstanden E = 8 m.

For at opnå pålidelige resultater skal der lægges vægt på den nøjagtige lodrette tilpasning af nivelleringsstangen.

4 Vinkelmåling og -afsætning

1. Træk ledningen i kroge og sæt stativet fast med stativhovedet, så loddet ligger ca. over jorden, og stativet og instrumentet centreres over vinklens toppunkt.
2. Instrumentet anbringes således på stativets topplade, at loddet hænger direkte over toppunktet. Det er i denne forbindelse vigtigt, at opstillingen ikke ændres under arbeidet.
3. Instrumentet finsigtes på venstre vinkelbens slutpunkt, og kredsen nulstilles ved hjælp af justerkransen, så kredsens 0-streg står præcist under aflæsestregen.
4. Instrumentet finsigtes nu mod højre vinkelbens slutpunkt, og vinklen mellem de to linier aflæses i kredsens læserude.

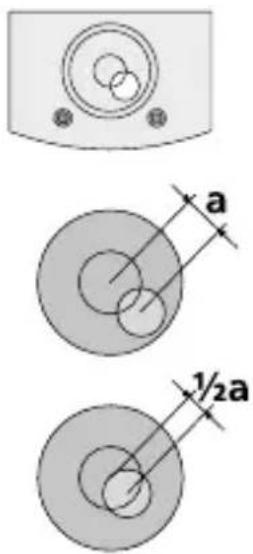

1. Kontrol: Libellen spilles nøjagtigt ind, hvorefter instrumentet drejes en halv omgang (180° el. 200 gon). Hvis libellen er korrekt justeret, forbliver blæren i centrum efter drejning. Hvis blæren stadig er i midten, kan doseniveau justeret korrekt.
2. Justering: Hvis blæren vandrer ud af libellens centrum efter drejning, justeres libellen ved de 2 justérskruer i libellehuset. Ved hjælp af den medleverede stiftnøgle spændes/løsnes 1 eller flereaf de tre justérskruer således, at blæren vandrer halvvejs tilbage til centrum.
3. Herefter rettes instrumentet op vha. fodskruerne, så libellen spiller nøjagtigt, og libellen kontrolleres atter ved drejning som ovenfor beskrevet. Er blæren ikke i centrum efter drejning, gentages processen, indtil blæren forbliver i centrum uanset instrumentets retning.

Måleapparatet skal jævnligt kalibreres og kontrolleres for at sikre præcision og funktion. Vi anbefaler kalibreringsintervaller på år. Kontakt ved behov din forhandler eller henvend dig til serviceafdelingen i UMAREX-LASERLINER.

Zielkreuz

1. Überprüfung:

Instrument i midten mellem to Opsæt og juster to faste lameller A og B omkring 30 meter fra hinanden.

Læs værdien a_1 på nivelleringsstangen A og værdien b_1 på nivelleringsstan-gen B. Beregn højdeforskellen (a_1 - b_1) .

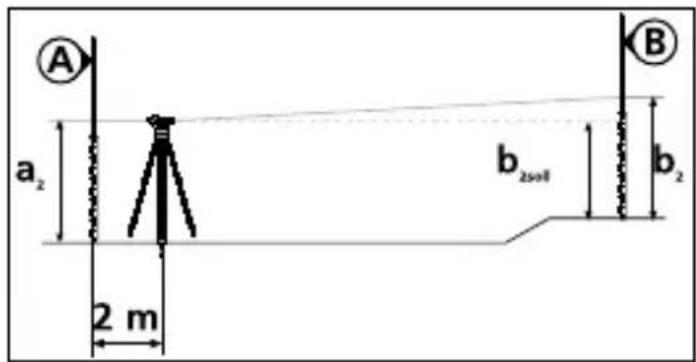

Instrument på ca. 2 m afstand opstilles foran nivelleringspersonalet A og læs værdien a_2 .

Indstil nu nivelleringeninstrument på nivelleringsstangen B. Læs værdien b_2 . Beregn højdeforskellen ( a_2 - b_2 ) igen.

Justeringen af niveauet er OK, hvis (a_1-b_1)=(a_2-b_2) . Dvs. den målte højdeforskel på den første måling og den anden måling er den samme, og instrumentet fungerer fejlfrit.

Hvis højdeforskellene er ujævne, kræves en justering. Indlevér laseren til forhandleren, som sørger for det videre fornødne, eller kontakt serviceafdelingen hos UMAREX-LASERLINER.

6 Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Tag batterierne ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Tekniske data (Forbehold for tekniske ændringer. 21W37)
Standardafvigelse	1,5 mm / km (AL 26)1,0 mm / km (AL 32)
Kikkert
Forstørrelse 26 x (AL 26) / 32	x (AL 32)
Korteste fokusering 0,5 m
Objektiv-∅ 40 mm
Synsfelt 1° 20'
Kompensator
Dæmpning Luftdæmpning
Kompensationsområde ± 15'
Følsomhed 0,4" (AL 26) / 0,3" (AL 32)
Indspilningstid < 2 s
Horisontalkreds 360°
Skalering 1°
Dåselibelle
Følsomhed 8' / 2 mm
∅vrige data
Arbejdsbetingelser	-20°C ... 50°C, Luftfugtighed maks. 80% rH, ikke-kondenserende, Arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser -30°C ... 60°C, Luftfugtighed maks. 80% rH
Beskyttelsesmåde IP 64
Stativgevind 5/8" gevindtilslutning
Mål (B x H x L) 190 x 145 x 135 mm
Vægt 1400 g (uden tilbehør)

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.
