KÄYTTÖOHJE VLSDVBS2FTA1 Valueline

• Kauko-ohjain (sis. AAA-paristot) Kuvaus Digiboksi on laite, jonka avulla pääset televisiosi digitaalisiin TV- ja radiokanaviin. Etupaneeli

1. Päällä/valmiustila-merkkivalo• Merkkivalo palaa vihreänä, kun laite on päällä.• Merkkivalo palaa punaisena laitteen ollessa valmiustilassa.2. Kaukosäädinanturi• Osoita kaukosäätimellä laitteen kaukosäädinanturiin. Sivupaneeli

3. USB-tulo• Liitä USB-laite USB-tuloon USB-johdolla.

Takapaneeli 4 5 6 8 7 94. RF-tulo• Yhdistä ulkoinen antenni RF-tuloon koaksiaalikaapelilla.5. RF-lähtö• Yhdistä TV RF-lähtöön koaksiaalikaapelilla.6. Koaksiaalilähtö• Liitä äänilaite koaksiaalilähtöön koaksiaalikaapelilla.7. SCART-lähtö• Liitä TV SCART-lähtöön SCART-kaapelilla.8. HDMI-lähtö• Yhdistä TV HDMI-lähtöön HDMI-kaapelilla.9. DC-tulo• Liitä verkkolaite laitteen DC-tuloon ja pistorasiaan. Liitäntäkaavio COAXIALHMDI TV SCARTSCART OUTHMDI OUTCOAXIALRF OUTRF IN6060 Suomi Kaukosäädin

STANDBYEPG INFO TTXAUDIO

1. Päällä/valmiuspainike

• Kytke laitteeseen virta painamalla tätä painiketta.

• Paina painiketta uudelleen siirtääksesi laitteen valmiustilaan.

• Paina painketta mykistääksesi äänen.

• Paina painketta uudelleen kumotaksesi mykistyksen.

• Siirry haluttuun valikkokohtaan painamalla ko. painiketta.

4. Oikealle-/vasemmalle-painikkeet

Äänenvoimakkuus +/- painikkeet

• Lisää tai vähennä äänenvoimakkuutta painamalla ko. painikkeita.

• Siirry valikossa oikealle tai vasemmalle painamalla ko. painikkeita.

• Siirry päävalikosta alivalikkoon tai päinvastoin painamalla painikkeita.

• Siirry seuraavaan tai edelliseen kanavaan painamalla ko. painikkeita.

• Vahvista annettu arvo painamalla painiketta.

• Vaihda TV-tilan ja radion välillä painamalla painiketta.

8. Takaisinkutsu-painike

• Vaihda kahden viimeisen kanavan välillä painamalla painiketta.

• Valitse median toistoaika painamalla painiketta.

10. Suosikki-painike

• Siirry valikossa yksi taso ylöspäin painamalla painiketta.

• Avaa sähköinen ohjelmaopas (EPG) painamalla painiketta.

• Valitse äänen kieli tai ääni-tila painamalla painiketta.

• Katso nykyisen kanavan tiedot painamalla painiketta.

16. Tekstitelevisio-painike

• Mene tekstitelevisioon painamalla painiketta.

17. Tekstitys-painike

• Mene tekstitys-tilaan painamalla painiketta.

• Toista ohjelma painamalla painiketta.

• Aseta näyttökuva Tauko-tilaan painamalla painiketta.

• Pysäytä ohjelma painamalla painiketta.

22. Nopeasti eteenpäin-painike

• Siirry nopeasti eteenpäin painamalla painiketta.

23. Nopeasti taaksepäin-painike

• Siirry taaksepäin painamalla painiketta.

24. Hyppää eteenpäin-painike

• Hyppää eteenpäin painamalla painiketta.

25. Hyppää taaksepäin-painike

• Hyppää taaksepäin painamalla painiketta.

26. Värilliset painikkeet

• Käytä tekstitelevision eri toimintoja painamalla näitä painikkeita.

27. Tallenna-painike

• Tallenna ohjelma painamalla painiketta.

28. Luettelo-painike

• Listaa tallennetut ohjelmat painamalla painiketta.6161 Suomi Käyttö Paristojen asennus

1. Poista paristotilan kansi.

2. Laita paristot paristokoteloon. Varmista, että paristojen

napaisuus (+/-) vastaa paristotilan sisällä olevia merkintöjä.

3. Laita paristotilan kansi takaisin paikalleen.

1. Varmista, että kaikki liitännät ovat oikein. Katso

"Liitäntäkaavio"-osiota.

3. Kytke laite päälle.

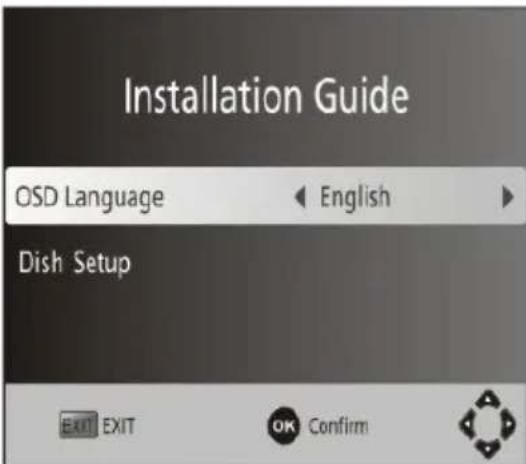

4. Jos käytät laitetta ensimmäistä kertaa tai jos olet

palauttanut tehdasasetukset, päävalikko tulee näkyviin TV-näyttöön:

5. “OSD Language”: Valitse kieli painamalla oikealle-/

7. Kun automaattinen kanavahaku on valmis, voit aloittaa

TV:n katselun tai radion kuuntelun. Valikko “Program”

4. Poistu valikosta painamalla

Poistu-painiketta. “Program Edit” Et voi mennä valikkoon antamatta oikeaa salasanaa.

Siirrä ohjelma seuraavasti:

2. Paina punaista painiketta.

Ohita ohjelma seuraavasti:

2. Paina vihreää painiketta.

3. Peruuta painamalla vihreää

painiketta uudelleen.

4. Vahvista ja poistu valikosta

painamalla Poistu-painiketta. Lukitse ohjelma seuraavasti:

3. Peruuta painamalla keltaista

painiketta uudelleen.

4. Vahvista ja poistu valikosta

painamalla Poistu-painiketta.

5. Katso ohjelmaa antamalla salasana

ja painamalla OK-painiketta. Poista ohjelma seuraavasti:

2. Paina sinistä painiketta.

Viesti tulee näkyviin.

3. Paina OK-painiketta.

Luo suosikkiohjelmien pikavalikko seuraavasti:

3. Peruuta painamalla

Suosikki-painiketta uudelleen.

4. Vahvista ja poistu valikosta

painamalla Poistu-painiketta. Katso ohjelmaa seuraavasti:

Nimeä ohjelma uudelleen seuraavasti:

5. Peruuta painamalla

Poistu-painiketta.6262 Suomi “Programme Guide” "EPG" on lyhenne sanoista “Electronic Programme Guide“ ("Sähköinen ohjelmaopas"). Sähköinen ohjelmaopas on TV-näytössä näytetty TV- ja radio-ohjelmaopas, joka näyttää kaikkien viritettyjen kanavien ohjelmat seitsemän päivää eteenpäin.

3. Siirry sivu ylöspäin painamalla

4. Siirry sivu alaspäin painamalla

keltaista painiketta. “Sort” Järjestä kanavat:

• “Default”: Alkuperäinen järjestys.

• “Encrypt”: Salaustila.

• “Service Name”: Aakkosjärjestys.

• “Service ID”: Aseman mukaan. “Picture” Säädä kuva-asetuksia seuraavasti:

4. Poistu valikosta painamalla

Poistu-painiketta. "Aspect Ratio": kuvan leveyden ja korkeuden välinen suhde. Vaihtoehdot:

• “Auto” "Resolution": pikselien määrä kussakin näytössä näytettävissä olevassa kuvakoossa. Vaihtoehdot:

• “RGB“: RGB-lähtö “Channel Search” Säädä kanavahaun asetukset seuraavasti:

3. Poistu valikosta painamalla

Poistu-painiketta. “Dish Setup”: Määritä satelliittien asetukset:

• “Satellites’ list”: Valitse satelliitti. Satelliitin asetukset näytetään.

• “LNB Type”: Katso LNB-tyypit paikallisen oskillaattorin taajuuksina. Anna taajuus käyttäen joko “User Single” tai “User Dual”.

• “LNB Power”: Aseta LNB-syöttö.

• “22K”: Laita 22K päälle tai pois.

• “Toneburst”: Ota käyttöön tai poista käytöstä äänipurske-toiminto.

• “DiSEqC1.0”: Valitse oikea liitin, enintään 4, oikealle LNB:lle

• “DiSEqC1.1”: Valitse oikea liitin, enintään 16, oikealle LNB:lle

• “Motor”: Valitse “DiSEqC1.2” tai “DiSEqC1.3”.

• “DiSEqC1.2”: Siirrä moottori oikeaan asentoon signaalin lukitsemiseksi.

• “DiSEqC1.3”: Liikuta moottoria paikallisten ja satelliittipaikkojen mukaan.

• “Move Auto”: Liikuta länteen tai itään painamalla oikealle-/vasemmalle-painikkeita. Liike lopetetaan automaattisesti, kun signaali lukitaan.

• “Move Continue”: Liikuta länteen tai itään painamalla oikealle-/vasemmalle- painikkeita. Liike lopetetaan, kun vapautat oikealle-/vasemmalle-painikkeet.

• “Move Step[1]”: Liiku vain yksi askel painamalla oikealle-/vasemmalle-painikkeita.

• “Store Position”: Tallenna moottorin nykyinen paikka.

• “Goto Position”: Mene tallennettuun paikkaan painamalla oikealle-/ vasemmalle-painikkeita.

• “Goto Reference”: Palauta kaikki paikat.

• “Goto X”: Mene paikallisten ja satelliittipaikkojen mukaan laskettuun paikkaan.

• “Add satellites”: Lisää uusi satelliitti painamalla punaista painiketta. Aina ainutkertainen pituusaste. Anna satelliitin nimi.

• “Edit satellites”: Muokkaa satelliittia painamalla vihreää painiketta.

• “Delete satellite”: Poista satelliitti painamalla keltaista painiketta. Vahvista painamalla OK-painiketta. “Single Satellite Scan”: Mene valikkoon painamalla sinistä painiketta.

• “Scan Mode”: Skannaa oletus sisäänrakennetut transponderit valitsemalla “Default”. Skannaa NIT käytössä valitsemalla “Blind Scan and NetWork”.

• Aloita skannaus painamalla OK-painiketta. “Multi-Satellite Scan”: Valitse satelliitit painamalla OK-painiketta. Mene valikkoon painamalla sinistä painiketta.

• “Scan Mode”: Skannaa oletus sisäänrakennetut transponderit valitsemalla “Default”. Skannaa NIT käytössä valitsemalla “Blind Scan and NetWork”.

• Aloita skannaus painamalla OK-painiketta. “Channel Search”: Skannaa satelliitit tai transponderit määritysten mukaisesti. “Blind Scan”: Skannaa kaista saadaksesi lukittavissa olevat transponderit. Kaikkien transponderien keräämisen jälkeen, skannaa transponderit yksi kerrallaan ohjelmien saamiseksi.6363 Suomi “DB Management” Paina Goto-painiketta satelliitin transponderien tai mennäksesi takaisin satelliittiluetteloon.

• “Add transponder”: Lisää uusi transponderi painamalla punaista painiketta. Huomaa: Et voi tallentaa olemassa olevaa transponderia samaan satelliittiin.

• “Edit transponder”: Muokkaa transponderia painamalla vihreää painiketta. Huomaa: Et voi tallentaa olemassa olevaa transponderia samaan satelliittiin.

• “Delete transponder”: Poista transponderi painamalla keltaista painiketta. Vahvista painamalla OK-painiketta. “Single Transponder Scan”: Mene valikkoon painamalla sinistä painiketta. Asetusten määrittämisen jälkeen, aloita skannaus painamalla OK-painiketta. “Multi-Transponder Scan”: Valitse transponderit painamalla OK-painiketta. Mene valikkoon painamalla sinistä painiketta. Asetusten määrittämisen jälkeen, aloita skannaus painamalla OK-painiketta. “Time” Säädä aika-asetuksia seuraavasti:

4. Poistu valikosta painamalla

Poistu-painiketta. “Time Oset”: Valitse "Auto" tai "Manual" GMT-siirtymän säätämistä varten. “Country Region”: Jos "Time Oset" asetetaan "Auto"-arvoon, valitse alue. "Time Zone": Jos "Time Oset" asetetaan "Manual"-arvoon, valitse aikavyöhykkeen aikasiirto. “Sleep”: Valitse "On" tai "O". Huomaa: Jos asetus on "On", laite menee lepotilaan 0 -12 tunnin jälkeen. Poistu lepotilasta painamalla Päällä-/ valmiustila-painiketta. “Option” Säädä vaihtoehtoasetuksia seuraavasti:

4. Poistu valikosta painamalla

Poistu-painiketta. “OSD Language”: Valitse OSD-kieli. “Subtitle Language”: Valitse tekstityskieli. “Audio Language”: Valitse äänen kieli. “Digital Audio”: Valitse digitaalisen äänilähdön tila. “System” Säädä järjestelmän asetuksia seuraavasti:

4. Poistu valikosta painamalla

Poistu-painiketta. “Parental Guidance”: Rajoita pääsyä lapsille sopimattomiin kanaviin. Lukitse kanava antamalla salasana. “Set Password”: Vaihda lukittujen ohjelmien salasana. Anna salasana ja sen jälkeen uusi salasana. Vahvista antamalla uusi salasana uudelleen. “Restore Factory Default”: Anna salasana ja paina OK -painiketta palataksesi tehdasasetuksiin. Kaikki kanavat ja asetukset poistetaan. “Information”: Katso mallia, laitteistoa ja ohjelmistoa koskevat tiedot. “Software Update”:

• Ottaa käyttöön ja poistaa käytöstä Over Air Download (OAD) -toiminnon

• Päivitä ohjelmisto USB:n kautta. “Recall List”:

• Ota käyttöön tai poista käytöstä palauta luettelo -toiminto. “USB” Säädä USB-asetuksia seuraavasti:

4. Poistu valikosta painamalla

Poistu-painiketta. “Multimedia”:

• Katso “Multimedia”-osiota seuraavalla sivulla. “Photo Congure”:

• “Slide Time”: Aseta diaesityksen kuvanvaihtoaika.

• “Slide Mode”: Aseta diaesityksen efekti.

• “Aspect Ratio”: Näytä kuva alkuperäisessä kuvasuhteessa.

• “Discard”: Näytä kuva täyden näytön tilassa. “Movie Congure”:

• “Subtitle Specic”: “Small“ / “Normal“ / “Big“: Näyttää tekstityksen pienenä, normaalina tai isona.

• “Subtitle BG”: - “White“ / “Transparent“ / “Gray“ / “YellowGreen“: Näyttää tekstityksen valkoisella, läpinäkyvällä, harmaalla tai keltavihreällä taustalla.

• “Subtitle FontColor”: - “Red“ / “Blue“ / “Green“: Näyttää tekstityksen punaisella, sinisellä tai vihreällä fontilla. “PVR Congure”:

• “Record Device”: Valitse levy tallennukseen.

• “Format”: Alustaa valitun levyn.6464 Suomi “Multimedia” “Multimedia”:

1. Valitse eri tiedostot painamalla

ylös-/alas-painikkeita:

kaukosäätimen painikkeita. Värilliset painikkeet:

1. Kun kuva näytetään, paina punaista

painiketta Zoomaa-tilassa vaihtaaksesi esikatselun ja täyden näytön välillä.

2. Paina vihreää painiketta nimetäksesi

uudelleen PVR-tiedoston PVR-toistosivulla.

3. Paina keltaista painiketta poistaaksesi

PVR-tiedoston PVR-toistosivulta.

4. Paina sinistä painiketta siirtyäksesi

esikatselutilaan. Puhdistus ja huolto Varoitus!

• Sammuta laite, irrota pistoke pistorasiasta ja odota, että laite on jäähtynyt, ennen kuin puhdistat ja huollat sitä.

• Älä käytä liuottimia tai hankausaineita.

• Älä puhdista laitteen sisäpuolta.

• Älä yritä korjata laitetta. Jos laite ei toimi asianmukaisesti, vaihda se uuteen.

• Puhdista laite ulkopuolelta pehmeällä, kostealla liinalla. Kuivaa laitteen ulkopuoli läpikotaisin puhtaalla kuivalla liinalla. Vianmääritys Jos et saa ongelmaa ratkaistuksi, ota yhteys jälleenmyyjään. Ongelma Mahdolliset syyt Ratkaisu Ei ääntä. Ei äänikaapeliliitäntää tai se on väärin. Liitä äänikaapeli oikein. Ääni on mykistetty. Poista äänen mykistys. Laite toistaa väärän ääniraidan. Vaihda ääniraitaa. Ei kuvaa. Virtapistoke ei ole pistorasiassa. Työnnä virtapistoke pistorasiaan. Laite on sammutettu. Kytke laite päälle. Kuva pysähtyy tai muuttuu mosaiikiksi. Signaali on liian heikko. Vahvista signaalia. Näytössä on viesti "No Signal". Antennikaapeli ei ole liitetty. Liitä antennikaapeli. Väärät asetukset. Muuta asetuksia. Kauko-ohjain ei toimi. Paristot ovat lähes tyhjät. Vaihda paristot. Kaukosäädin ei osoita laitteeseen. Osoita kaukosäätimellä kohden laitetta. Varmista, ettei mitään ole etupaneelin edessä.6565 Suomi Turvallisuus Yleinen turvallisuus

• Lue käyttöopas huolella ennen käyttöä. Säilytä käyttöopas tulevaa käyttöä varten.

• Käytä laitetta vain sille tarkoitettuun käyttötarkoitukseen. Älä käytä laitetta muuhun kuin käyttöoppaassa kuvattuun tarkoitukseen.

• Älä käytä laitetta, jos jokin sen osa on vioittunut tai viallinen. Jos laite on vioittunut tai viallinen, vaihda laite välittömästi.

• Älä altista laitetta vedelle ja kosteudelle.

• Älä altista laitetta auringonvalolle.

• Pidä laite pois lämmönlähteistä.

• Älä tuki tuuletusaukkoja. Sähköturvallisuus

• Sähköiskun riskin pienentämiseksi, ainoastaan valtuutettu huoltohenkilö saa avata tämän laitteen huoltoa varten.

• Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista.

• Älä käytä laitetta, jos sen virtajohto tai pistoke on vioittunut tai viallinen. Jos virtajohto tai pistoke on vioittunut tai viallinen, valmistajan tia valtuutetun huollon on vaihdettava se.

• Tarkista aina ennen käyttöä, että sähköverkon jännite vastaa laitteen luokituskylttiin merkittyä jännitettä.

• Varmista, että virtajohto ei pääse takertumaan.

• Varmista, ettei virtajohto roiku työpinnan reunan yli, jossa siihen voidaan jäädä vahingossa kiinni tai kompastua.

• Älä kosketa laitetta ukkosen aikana sähköiskun välttämiseksi.

• Sammuta laite, kun sitä ei käytetä pitkään aikaan. Paristoturvallisuus

• Käytä vain käsikirjassa mainittuja paristoja.

• Älä käytä vanhoja ja uusia paristoja yhdessä.

• Älä käytä eri tyyppisiä tai eri merkkisiä paristoja.

• Älä asenna paristoja väärin päin.

• Älä aiheuta paristoissa oikosulkua tai pura niitä.

• Älä altista paristoja vedelle.

• Älä altista paristoja tulelle tai liialliselle kuumuudelle.

• Paristot saattavat vuotaa, kun ne ovat täysin tyhjät. Jotta tuote ei vaurioidu, poista paristot jättäessäsi tuotteen valvomatta pitemmäksi aikaa.

• Jos paristoista vuotava neste joutuu kosketuksiin ihon tai vaatteiden kanssa, huuhtele välittömästi raikkaalla vedellä. Takuu Takuu mitätöityy, mikäli laitteeseen tehdään mitä tahansa muutoksia. Emme ole myöskään vastuussa vahingoista, jotka johtuvat tämän tuotteen virheellisestä käytöstä. Hävittäminen

• Tämä tuote tulee toimittaa hävitettäväksi asianmukaiseen keräyspisteeseen. Tuotetta ei saa hävittää kotitalousjätteen mukana.

• Lisätietoja antaa jälleenmyyjä tai paikallinen jätehuollosta vastaava viranomainen. Asiakirjat Tämä tuote on valmistettu ja toimitettu noudattaen kaikkia sitä koskevia asetuksia ja direktiivejä, jotka ovat voimassa kaikissa Euroopan unionin jäsenvaltioissa. Se täyttää kaikki myyntimaassa sovellettavat vaatimukset ja määräykset. Viralliset asiakirjat ovat saatavilla pyynnöstä. Viralliset asiakirjat sisältävät mm. yhdenmukaisuusvakuutuksen, käyttöturvallisuustiedotteen ja tuotteen testausraportin. Vastuuvapauslauseke Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta. Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.66T: [phone] E: [e-mail] W: http://www.nedis.com/en-us/contact/contact-form.htm NEDIS B.V. De Tweeling 28 5215 MC ’s-Hertogenbosch
