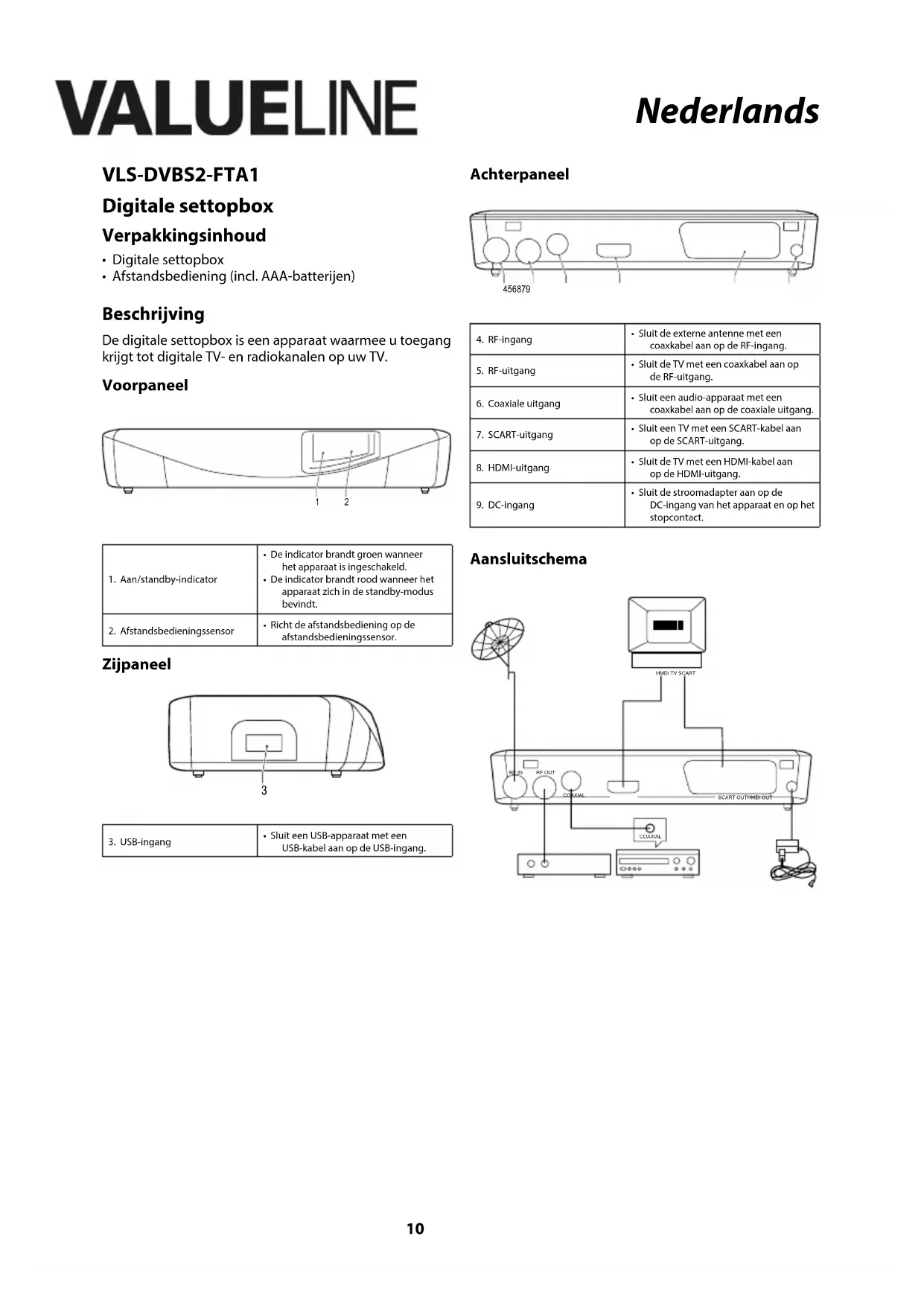

GEBRUIKSAANWIJZING VLSDVBS2FTA1 Valueline

• Afstandsbediening (incl. AAA-batterijen) Beschrijving De digitale settopbox is een apparaat waarmee u toegang krijgt tot digitale TV- en radiokanalen op uw TV. Voorpaneel

1. Aan/standby-indicator• De indicator brandt groen wanneer het apparaat is ingeschakeld.• De indicator brandt rood wanneer het apparaat zich in de standby-modus bevindt.2. Afstandsbedieningssensor• Richt de afstandsbediening op de afstandsbedieningssensor. Zijpaneel

3. USB-ingang• Sluit een USB-apparaat met een USB-kabel aan op de USB-ingang.

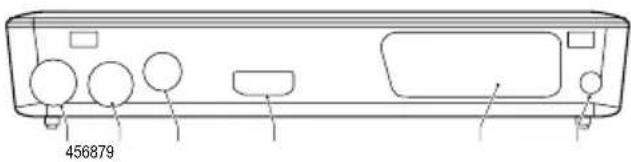

Achterpaneel 4 5 6 8 7 94. RF-ingang• Sluit de externe antenne met een coaxkabel aan op de RF-ingang.5. RF-uitgang• Sluit de TV met een coaxkabel aan op de RF-uitgang.6. Coaxiale uitgang• Sluit een audio-apparaat met een coaxkabel aan op de coaxiale uitgang.7. SCART-uitgang• Sluit een TV met een SCART-kabel aan op de SCART-uitgang.8. HDMI-uitgang• Sluit de TV met een HDMI-kabel aan op de HDMI-uitgang.9. DC-ingang• Sluit de stroomadapter aan op de DC-ingang van het apparaat en op het stopcontact. Aansluitschema COAXIALHMDI TV SCARTSCART OUTHMDI OUTCOAXIALRF OUTRF IN1111 Nederlands Afstandsbediening

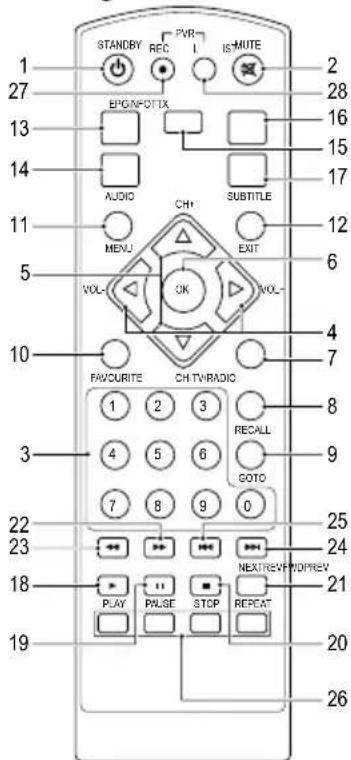

STANDBYEPG INFO TTXAUDIO

• Druk op de knop om het apparaat in te schakelen.

• Druk nogmaals op de knop om het apparaat in standby-modus te zetten.

• Druk op de knop om het geluid te dempen.

• Druk nogmaals op de knop om het geluid weer in te schakelen.

• Druk op één van de knoppen om naar het gewenste kanaal te gaan.

• Druk op één van de knoppen om naar het gewenste menuonderdeel te gaan.

• Druk op de knoppen om het volume te verhogen of te verlagen.

• Druk op de knoppen om naar links of rechts in het menu te verplaatsen.

• Druk op de knoppen om van het hoofdmenu naar het submenu of van het submenu naar het hoofdmenu te gaan.

• Druk op de knoppen om naar het volgende of het vorige kanaal te gaan.

• Druk op de knoppen om omhoog of omlaag in het menu te gaan.

• Druk op de knop om de selectie te bevestigen.

• Druk op de knop om de ingevoerde waarde te bevestigen.

• Druk op de knop om een keuzelijst te openen.

• Druk op de knop om tussen de TV-modus en de radiomodus te schakelen.

• Druk op de knop om tussen de laatste twee kanalen te schakelen.

• Druk op de knop om de afspeeltijd van media te selecteren.

• Druk op de knop om het favorietenmenu weer te geven.

• Druk op de knop om het menu te openen.

• Druk op de knop om één niveau in het menu omhoog te gaan.

• Druk op de knop om het menu te verlaten.

• Druk op de knop om de audiotaal of de audiomodus te selecteren.

• Druk op de knop om informatie voor het huidige kanaal weer te geven.

• Druk op de knop om naar de teletekstmodus te gaan.

17. Ondertitelingsknop

• Druk op de knop om naar de ondertitelingsmodus te gaan.

• Druk op de knop om het programma af te spelen.

• Druk op de knop om het schermbeeld te pauzeren.

• Druk op de knop om het programma te stoppen.

• Druk op de knop om naar de herhaalmodus te gaan.

22. Knop voor snel vooruitspoelen

• Druk op de knop om snel vooruit te spoelen.

23. Knop voor snel terugspoelen

• Druk op de knop om snel terug te spoelen.

24. Knop voor vooruitspringen

• Druk op de knop om vooruit te springen.

25. Knop voor terugspringen

• Druk op de knop om terug te springen.

• Druk op de knoppen om in de teletekstmodus verschillende functies te bedienen.

• Druk op de knop om het programma op te nemen.

• Druk op de knop om de lijst met opgenomen programma's weer te geven.1212 Nederlands Gebruik De batterijen installeren

1. Verwijder het deksel van het batterijcompartiment.

2. Plaats de batterijen in het batterijcompartiment.

Zorg ervoor dat de polariteit van de batterijen overeenkomt met de polariteitsmarkeringen in het batterijcompartiment.

3. Plaats het deksel op het batterijcompartiment.

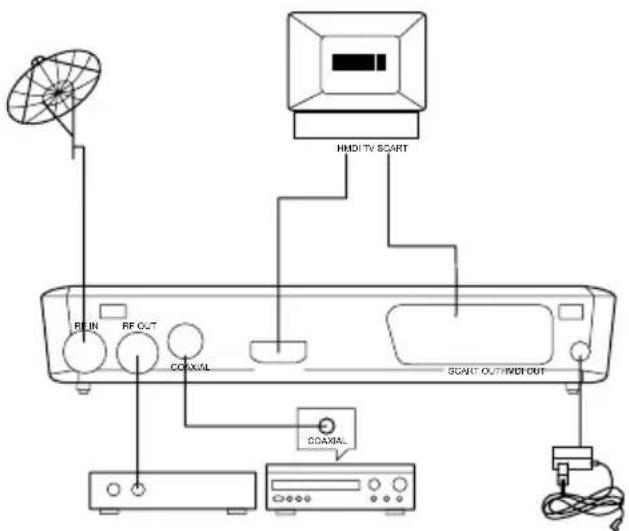

1. Zorg ervoor dat alle aansluitingen juist zijn. Zie het

gedeelte “Aansluitschema”.

2. Schakel de TV in.

3. Schakel het apparaat in.

4. Indien u het apparaat voor de eerste keer gebruikt of

de fabrieksinstellingen heeft hersteld, verschijnt het hoofdmenu op het TV-scherm:

om een taal te selecteren. “Dish Setup”: Druk op de rechts/links-knoppen of de OK-knop om het menu te openen.

6. Druk op de OK-knop om te bevestigen.

7. Wanneer het automatisch zoeken van kanalen is voltooid,

bent u klaar om TV te kijken of naar de radio luisteren. Menu “Program”

1. Selecteer het menu-item.

2. Pas de instelling aan.

3. Druk op de OK-knop.

4. Druk op de exit-knop om het

menu te verlaten. “Program Edit” U kunt het menu niet openen zonder het juiste wachtwoord in te voeren.

1. Voer het wachtwoord in: “000000”.

2. Druk op de OK-knop.

Een programma verplaatsen:

1. Selecteer het programma.

2. Druk op de rode knop.

3. Verplaats het programma.

4. Druk op de OK-knop.

Een programma overslaan:

1. Selecteer het programma.

2. Druk op de groene knop.

3. Druk nogmaals op de groene

knop om te annuleren.

4. Druk op de exit-knop om te

bevestigen en het menu te verlaten. Een programma vergrendelen:

1. Selecteer het programma.

2. Druk op de gele knop.

3. Druk nogmaals op de gele knop

4. Druk op de exit-knop om te

bevestigen en het menu te verlaten.

5. Voer het wachtwoord in en druk op

de OK-knop om het programma te bekijken. Een programma wissen:

1. Selecteer het programma.

2. Druk op de blauwe knop.

Er verschijnt een melding.

3. Druk op de OK-knop.

Een shortlist van favoriete programma's maken:

1. Selecteer het programma.

2. Druk op de favorietenknop.

3. Druk nogmaals op de favorietenknop

4. Druk op de exit-knop om te

bevestigen en het menu te verlaten. Het programma bekijken:

1. Druk op de favorietenknop.

2. Selecteer het programma.

3. Druk op de OK-knop.

De naam van een programma wijzigen:

1. Selecteer het programma.

2. Druk op de recall-knop.

4. Druk op de OK-knop.

5. Druk op de exit-knop om te

annuleren.1313 Nederlands “Program Guide” “EPG“ staat voor “Elektronische programmagids“. De elektronische programmagids is een TV/radio-gids op het scherm die voor ieder afgestemd kanaal zeven dagen op voorhand de geplande programma's weergeeft.

1. Druk op de EPG-knop.

2. Selecteer het programma.

3. Druk op de blauwe knop om een

pagina omhoog te gaan.

4. Druk op de gele knop om een

pagina omlaag te gaan. “Sort” De kanalen sorteren:

• “Default”: Oorspronkelijke volgorde.

• “Service ID”: Volgens het station. “Picture” De foto-instellingen aanpassen:

1. Selecteer het menu-item.

2. Pas de instelling aan.

3. Druk op de OK-knop.

4. Druk op de exit-knop om het

menu te verlaten. “Aspect Ratio”: proportionele verhouding tussen de breedte en de hoogte van een beeld. Opties:

• “Auto” “Resolution”: aantal afzonderlijke pixels in iedere dimensie die op het scherm kunnen worden weergegeven. Opties:

• “RGB“: RGB-uitgang “Channel Search” De instellingen aanpassen om een kanaal te zoeken:

1. Selecteer het menu-item.

2. Druk op de OK-knop.

3. Druk op de exit-knop om het

menu te verlaten. “Dish Setup” De instellingen van de satellieten congureren:

• “Satellites’ list”: Selecteer de satelliet. De instellingen van de satelliet worden weergegeven.

• “LNB Type”: Geef de LNB-types weer als frequenties van de lokale oscillator. Voer de frequentie in met User Single” of “User Dual”.

• “Toneburst”: Schakel de toonburstwisselaar in of uit.

• “DiSEqC1.0”: Selecteer de juiste poort tot op 4 voor de juiste LNB.

• “DiSEqC1.1”: Selecteer de juiste poort tot op 16 voor de juiste LNB.

• “Motor”: Selecteer “DiSEqC1.2” of “DiSEqC1.3”.

• “DiSEqC1.2”: Beweeg de motor naar de juiste positie om het signaal te blokkeren.

• “DiSEqC1.3”: Beweeg de motor op basis van de lokale posities en satellietposities.

• “Move Auto”: Druk op de rechts/links-knoppen om naar het westen of het oosten te bewegen. De beweging wordt automatisch gestopt wanneer het signaal wordt geblokkeerd.

• “Move Continue”: Druk op de rechts/links-knoppen om naar het westen of het oosten te bewegen. De beweging wordt gestopt wanneer u de rechts/ links-knoppen loslaat.

• “Move Step[1]”: Druk op de rechts/links-knoppen om slechts één stap te bewegen.

• “Store Position”: Sla de huidige positie op.

• “Goto Position”: Druk op de rechts/links-knoppen om naar de opgeslagen positie te gaan.

• “Goto Reference”: Laat alle posities rusten.

• “Goto X”: Ga naar de positie berekend vanaf de lokale posities en satellietposities.

• “Add satellites”: Druk op de rode knop om een nieuwe satelliet toe te voegen. Voer een unieke lengtegraad in. Voer de naam van de satelliet in.

• “Edit satellites”: Druk op de groene knop om de satelliet te bewerken.

• “Delete satellite”: Druk op de gele knop om de satelliet te wissen. Druk op de OK-knop om te bevestigen. “Single Satellite Scan”: Druk op de blauwe knop om het menu te openen.

• “Scan Mode”: Selecteer “Default” om de standaard ingebouwde transponders te scannen. Selecteer “Blind Scan and NetWork” om met NIT aan te scannen.

• Druk op de OK-knop om te beginnen met scannen. “Multi-Satellite Scan”: Druk op de OK-knop om satellieten te selecteren. Druk op de blauwe knop om het menu te openen.

• “Scan Mode”: Selecteer “Default” om de standaard ingebouwde transponders te scannen. Selecteer “Blind Scan and NetWork” om met NIT aan te scannen.

• Druk op de OK-knop om te beginnen met scannen. “Channel Search”: Scan de satellieten of transponders volgens de conguraties. “Blind Scan”: Scan de band om de transponders te verkrijgen die kunnen worden geblokkeerd. Scan na het verzamelen van alle transponders de transponders één voor één om de programma's te verkrijgen.1414 Nederlands “DB Management” Druk op de goto-knop om de transponders van de satelliet weer te geven of om terug te gaan naar de lijst van satellieten.

• “Add transponder”: Druk op de rode knop om een nieuwe transponder toe te voegen. Opmerking: U kunt een bestaande transponder niet opslaan onder dezelfde satelliet.

• “Edit transponder”: Druk op de groene knop om de transponder te bewerken. Opmerking: U kunt een bestaande transponder niet opslaan onder dezelfde satelliet.

• “Delete transponder”: Druk op de gele knop om een transponder te wissen. Druk op de OK-knop om te bevestigen. “Single Transponder Scan”: Druk op de blauwe knop om het menu te openen. Druk na het congureren van de instellingen op de OK-knop om te beginnen met scannen. “Multi-Transponder Scan”: Druk op de OK-knop om transponders te selecteren. Druk op de blauwe knop om het menu te openen. Druk na het congureren van de instellingen op de OK-knop om te beginnen met scannen. “Time” De tijdsinstellingen aanpassen:

1. Selecteer het menu-item.

2. Pas de instelling aan.

3. Druk op de OK-knop.

4. Druk op de exit-knop om het

menu te verlaten. “Time Oset”: Selecteer “Auto” of “Manual” om de GMT-afwijking aan te passen. “Country Region”: Selecteer een regio indien “Time Oset” is ingesteld op “Auto“. “Time Zone”: Selecteer een tijdzoneafwijking indien “Time Oset” is ingesteld op “Manual“. “Sleep”: Selecteer “On” of “O ”. Opmerking: Indien de instelling op “On” staat, gaat het apparaat na 0-12uur over naar de slaapmodus. Druk op de aan/standby-knop om de slaapmodus te sluiten. “Option” De optie-instellingen aanpassen:

1. Selecteer het menu-item.

2. Pas de instelling aan.

3. Druk op de OK-knop.

4. Druk op de exit-knop om het

menu te verlaten. “OSD Language”: Selecteer de taal voor de OSD. “Subtitle Language”: Selecteer de taal voor de ondertiteling. “Audio Language”: Selecteer de taal voor de audio. “Digital Audio”: Selecteer de digitale audio-uitgangsmodus. “System” De systeeminstellingen aanpassen:

1. Selecteer het menu-item.

2. Pas de instelling aan.

3. Druk op de OK-knop.

4. Druk op de exit-knop om het

menu te verlaten. “Parental Guidance”: De toegang beperken tot kanalen die ongeschikt zijn voor kinderen. Voer het wachtwoord in om het kanaal te vergrendelen. “Set Password”: Het wachtwoord voor vergrendelde programma's wijzigen. Voer het oude wachtwoord in, gevolgd door het nieuwe wachtwoord. Voer het nieuwe wachtwoord nogmaals in om te bevestigen. “Restore Factory Default”: Voer het wachtwoord in en druk op de OK-knop om terug te keren naar de fabrieksinstellingen. Alle kanalen en instellingen worden gewist. “Information”: Informatie over het model, de hardware en de software bekijken. “Software Update”:

• De Over Air Download (OAD)-functie inschakelen of uitschakelen:

• De software via USB upgraden. “Recall List”:

• De recall-lijstfunctie inschakelen of uitschakelen. “USB” De USB-instellingen aanpassen:

1. Selecteer het menu-item.

2. Pas de instelling aan.

3. Druk op de OK-knop.

4. Druk op de exit-knop om het

menu te verlaten. “Multimedia”:

• Raadpleeg het gedeelte “Multimedia” op de volgende pagina. “Photo Congure”:

• “Slide Time”: Stel het diavoorstellingsinterval in.

• “Slide Mode”: Stel het diavoorstellingseect in.

• “Aspect Ratio”: De foto met de originele beeldverhouding weergeven.

• “Record Device”: Selecteer de schijf voor opname.

• “Format”: Formatteer de geselecteerde schijf.1515 Nederlands “Multimedia” “Multimedia”:

1. Druk op de omhoog/

omlaag-knoppen om verschillende bestanden te selecteren.

2. Druk op de OK-knop.

3. Gebruik de knoppen op de

afstandsbediening om de multimedia af te spelen. Kleurknoppen:

1. Druk als het beeld wordt weergegeven

op de rode knop in zoommodus om te schakelen tussen preview en volledig scherm.

2. Druk op de groene knop om de

naam van het PVR-bestand op de PVR-afspeelpagina te wijzigen.

3. Druk op de gele knop om het

PVR-bestand op de PVR-afspeelpagina te verwijderen.

4. Druk op blauwe knop om de

lijstweergavemodus te openen. Reiniging en onderhoud Waarschuwing!

• Schakel voor reiniging en onderhoud het apparaat uit, verwijder de netstekker uit het stopcontact en wacht totdat het apparaat is afgekoeld.

• Gebruik geen reinigingsmiddelen of schuurmiddelen.

• Reinig niet de binnenzijde van het apparaat.

• Probeer het apparaat niet te repareren. Indien het apparaat niet juist werkt, vervang het dan door een nieuw apparaat.

• Reinig de buitenzijde van het apparaat met een zachte, vochtige doek. Droog de buitenzijde van het apparaat grondig af met een schone, droge doek. Problemen oplossen Naam als u het probleem niet kunt oplossen contact op met de dealer. Probleem Mogelijke oorzaak Oplossing Geen geluid. Geen of onjuiste audiokabelaansluiting. Sluit de audiokabel op de juiste wijze aan. Het geluid is gedempt. Schakel het geluid in. Het apparaat speelt een onjuiste soundtrack af. Wijzig de soundtrack. Geen beeld. De netstekker is niet in het stopcontact geplaatst. Plaats de netstekker in het stopcontact. Het apparaat is uitgeschakeld. Schakel het apparaat in. Het beeld stopt of lijkt op mozaïek. Het signaal is te zwak. Versterk het signaal. Op het scherm verschijnt de melding “Geen signaal”. De antennekabel is niet aangesloten. Sluit de antennekabel aan. Verkeerde instellingen. Wijzig de instellingen. De afstandsbediening werkt niet. De batterijen zijn bijna leeg. Vervang de batterijen. De afstandsbediening is niet op het apparaat gericht. Richt de afstandsbediening op het apparaat. Controleer of het voorpaneel niet wordt geblokkeerd.1616 Nederlands Veiligheid Algemene veiligheid

• Lees voor gebruik de handleiding aandachtig door. Bewaar de handleiding voor latere raadpleging.

• Gebruik het apparaat uitsluitend voor de beoogde doeleinden. Gebruik het apparaat niet voor andere doeleinden dan beschreven in de handleiding.

• Gebruik het apparaat niet als een onderdeel beschadigd of defect is. Vervang een beschadigd of defect apparaat onmiddellijk.

• Stel het apparaat niet bloot aan water of vocht.

• Stel het apparaat niet bloot aan zonlicht.

• Houd het apparaat uit de buurt van warmtebronnen.

• Blokkeer de ventilatieopeningen niet. Elektrische veiligheid

• Dit product mag voor onderhoud alleen worden geopend door een erkend technicus om het risico op elektrische schokken te verkleinen.

• Koppel het product los van het stopcontact en van andere apparatuur als er zich problemen voordoen.

• Gebruik het apparaat niet als het netsnoer of de netstekker beschadigd of defect is. Indien het netsnoer of de netstekker beschadigd of defect is, moet het onderdeel door de fabrikant of een erkend servicecentrum worden vervangen.

• Controleer voor gebruik altijd of de netspanning overeenkomt met de spanning op het typeplaatje van het apparaat.

• Zorg ervoor dat het netsnoer niet in de war kan geraken.

• Zorg ervoor dat het netsnoer niet over de rand van een werkblad hangt, dat het niet per ongeluk verstrengeld kan raken en dat niemand erover kan struikelen.

• Raak om elektrische schokken te voorkomen de ontvanger niet als het onweert.

• Schakel het apparaat uit als het voor een langere periode niet wordt gebruikt. Batterijveiligheid

• Gebruik alleen de in de handleiding vermelde batterijen.

• Combineer geen oude en nieuwe batterijen.

• Gebruik geen batterijen van verschillende typen of merken.

• Installeer batterijen niet met omgekeerde polariteit.

• Veroorzaak geen kortsluiting van de batterijen. Haal de batterijen niet uit elkaar.

• Stel de batterijen niet bloot aan water.

• Stel de batterijen niet bloot aan vuur of extreme hitte.

• Batterijen kunnen gaan lekken wanneer deze volledig zijn ontladen. Verwijder de batterijen wanneer u het product gedurende langere tijd onbeheerd achterlaat om schade aan het product te voorkomen.

• Indien vloeistof uit de batterij in contact komt met de huid of kleding, onmiddellijk spoelen met vers water.1717 Deutsch VLS-DVBS2-FTA1 Digitale Set-Top-Box Verpackungsinhalt
