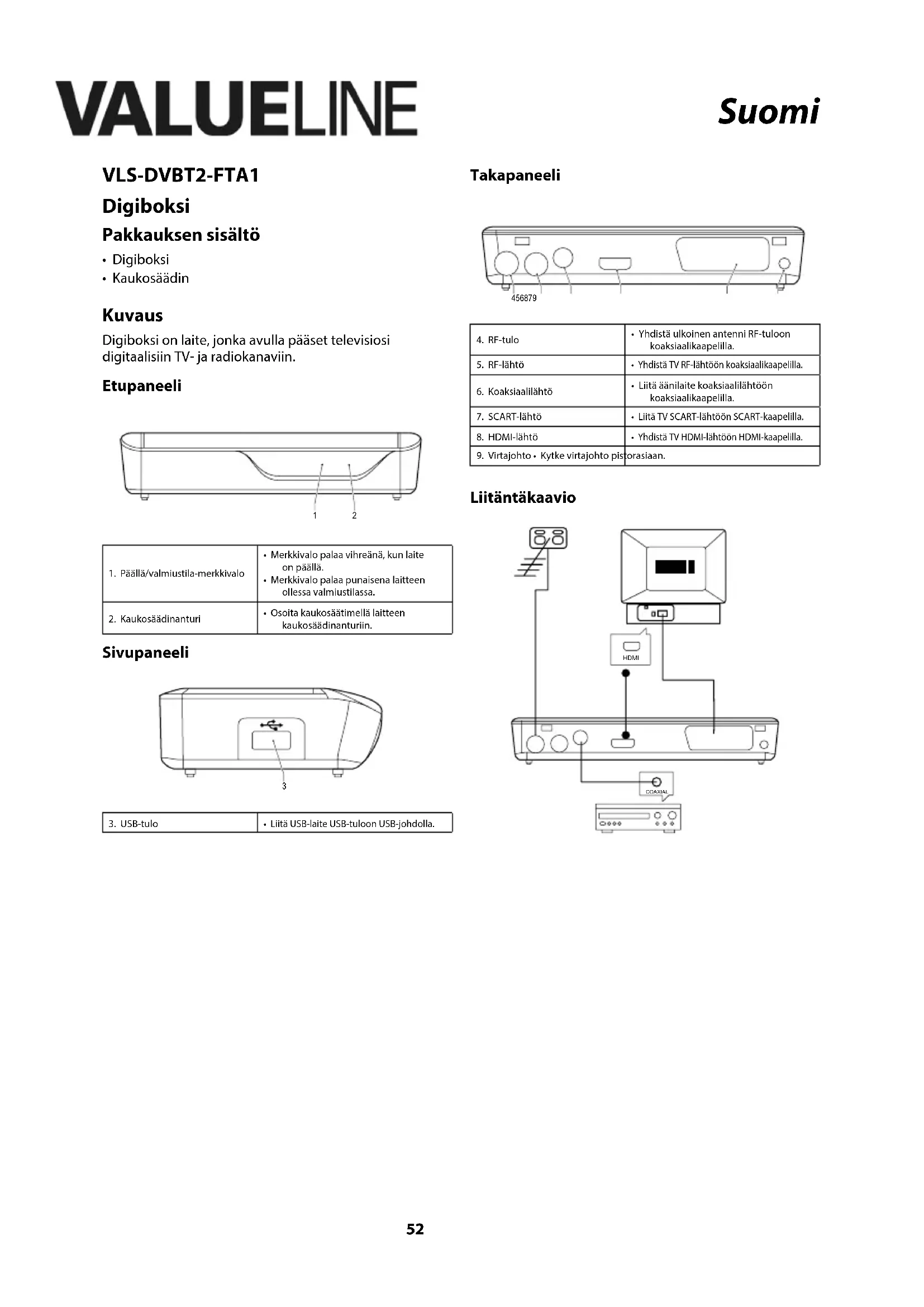

KÄYTTÖOHJE VLSDVBT2FTA1 Valueline

• Kaukosäädin Kuvaus Digiboksi on laite, jonka avulla pääset televisiosi digitaalisiin TV- ja radiokanaviin. Etupaneeli

1. Päällä/valmiustila-merkkivalo• Merkkivalo palaa vihreänä, kun laite on päällä.• Merkkivalo palaa punaisena laitteen ollessa valmiustilassa.2. Kaukosäädinanturi• Osoita kaukosäätimellä laitteen kaukosäädinanturiin. Sivupaneeli

3. USB-tulo• Liitä USB-laite USB-tuloon USB-johdolla.

Takapaneeli 4 5 6 8 7 94. RF-tulo• Yhdistä ulkoinen antenni RF-tuloon koaksiaalikaapelilla.5. RF-lähtö• Yhdistä TV RF-lähtöön koaksiaalikaapelilla.6. Koaksiaalilähtö• Liitä äänilaite koaksiaalilähtöön koaksiaalikaapelilla.7. SCART-lähtö• Liitä TV SCART-lähtöön SCART-kaapelilla.8. HDMI-lähtö• Yhdistä TV HDMI-lähtöön HDMI-kaapelilla.9. Virtajohto • Kytke virtajohto pistorasiaan. Liitäntäkaavio HDMI COAXIAL5353 Suomi Kaukosäädin

STANDBYEPG INFO TTXAUDIO

1. Päällä/valmiuspainike

• Kytke laitteeseen virta painamalla tätä painiketta.

• Paina painiketta uudelleen siirtääksesi laitteen valmiustilaan.

• Paina painketta mykistääksesi äänen.

• Paina painketta uudelleen kumotaksesi mykistyksen.

• Siirry haluttuun valikkokohtaan painamalla ko. painiketta.

4. Oikealle-/vasemmalle-painikkeet

Äänenvoimakkuus +/- painikkeet

• Lisää tai vähennä äänenvoimakkuutta painamalla ko. painikkeita.

• Siirry valikossa oikealle tai vasemmalle painamalla ko. painikkeita.

• Siirry päävalikosta alivalikkoon tai päinvastoin painamalla painikkeita.

• Siirry seuraavaan tai edelliseen kanavaan painamalla ko. painikkeita.

• Vahvista annettu arvo painamalla painiketta.

• Vaihda TV-tilan ja radion välillä painamalla painiketta.

8. Takaisinkutsu-painike

• Vaihda kahden viimeisen kanavan välillä painamalla painiketta.

• Valitse median toistoaika painamalla painiketta.

10. Suosikki-painike

• Siirry valikossa yksi taso ylöspäin painamalla painiketta.

• Avaa sähköinen ohjelmaopas (EPG) painamalla painiketta.

• Valitse äänen kieli tai ääni-tila painamalla painiketta.

• Katso nykyisen kanavan tiedot painamalla painiketta.

16. Tekstitelevisio-painike

• Mene tekstitelevisioon painamalla painiketta.

17. Tekstitys-painike

• Mene tekstitys-tilaan painamalla painiketta.

• Toista ohjelma painamalla painiketta.

• Aseta näyttökuva Tauko-tilaan painamalla painiketta.

• Pysäytä ohjelma painamalla painiketta.

22. Nopeasti eteenpäin-painike

• Siirry nopeasti eteenpäin painamalla painiketta.

23. Nopeasti taaksepäin-painike

• Siirry taaksepäin painamalla painiketta.

24. Hyppää eteenpäin-painike

• Hyppää eteenpäin painamalla painiketta.

25. Hyppää taaksepäin-painike

• Hyppää taaksepäin painamalla painiketta.

26. Värilliset painikkeet

• Käytä tekstitelevision eri toimintoja painamalla näitä painikkeita.

27. Tallenna-painike

• Tallenna ohjelma painamalla painiketta.

28. Luettelo-painike

• Listaa tallennetut ohjelmat painamalla painiketta.5454 Suomi Käyttö Paristojen asennus

1. Poista paristotilan kansi.

2. Laita paristot paristokoteloon. Varmista, että paristojen

napaisuus (+/-) vastaa paristotilan sisällä olevia merkintöjä.

3. Laita paristotilan kansi takaisin paikalleen.

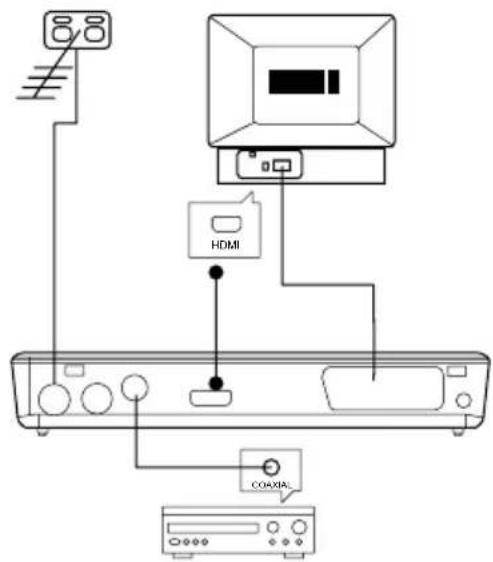

1. Varmista, että kaikki liitännät ovat oikein. Katso

"Liitäntäkaavio"-osiota.

3. Kytke laite päälle.

4. Jos käytät laitetta ensimmäistä kertaa tai jos olet

palauttanut tehdasasetukset, päävalikko tulee näkyviin TV-näyttöön:

5. “OSD Language”: Valitse kieli painamalla oikealle-/

vasemmalle-painikkeita. “Country”: Valitse maa painamalla oikealle-/ vasemmalle-painikkeita. “Channel Search”: Aloita automaattinen kanavahaku painamalla oikealle-painiketta tai OK-painiketta.

6. Vahvista painamalla OK-painiketta.

7. Kun automaattinen kanavahaku on valmis, voit aloittaa

TV:n katselun tai radion kuuntelun. Valikko “Program”

4. Poistu valikosta painamalla

Poistu-painiketta. “Program Edit” Et voi mennä valikkoon antamatta oikeaa salasanaa.

Siirrä ohjelma seuraavasti:

2. Paina punaista painiketta.

Ohita ohjelma seuraavasti:

2. Paina vihreää painiketta.

3. Peruuta painamalla vihreää

painiketta uudelleen.

4. Vahvista ja poistu valikosta

painamalla Poistu-painiketta. Lukitse ohjelma seuraavasti:

3. Peruuta painamalla keltaista

painiketta uudelleen.

4. Vahvista ja poistu valikosta

painamalla Poistu-painiketta.

5. Katso ohjelmaa antamalla salasana

ja painamalla OK-painiketta. Poista ohjelma seuraavasti:

2. Paina sinistä painiketta.

Viesti tulee näkyviin.

3. Paina OK-painiketta.

Luo suosikkiohjelmien pikavalikko seuraavasti:

3. Peruuta painamalla

Suosikki-painiketta uudelleen.

4. Vahvista ja poistu valikosta

painamalla Poistu-painiketta. Katso ohjelmaa seuraavasti:

Nimeä ohjelma uudelleen seuraavasti:

5. Peruuta painamalla Poistu-painiketta.5555

Suomi “Programme Guide” "EPG" on lyhenne sanoista “Electronic Programme Guide“ ("Sähköinen ohjelmaopas"). Sähköinen ohjelmaopas on TV-näytössä näytetty TV- ja radio-ohjelmaopas, joka näyttää kaikkien viritettyjen kanavien ohjelmat seitsemän päivää eteenpäin.

3. Siirry sivu ylöspäin painamalla

4. Siirry sivu alaspäin painamalla

keltaista painiketta. “Sort” Järjestä kanavat:

• “LCN”: Nouseva järjestys.

• “Name”: Aakkosjärjestys.

• “Service ID”: Aseman mukaan. “LCN” “LCN“ on lyhenne sanoista “Logical Channel Number“ (Looginen kanavanumero).

• “LCN”: Valitse "On" tai "O". "Kuva" Säädä kuva-asetuksia seuraavasti:

4. Poistu valikosta painamalla

Poistu-painiketta. "Aspect Ratio": kuvan leveyden ja korkeuden välinen suhde. Vaihtoehdot:

• “Auto” "Resolution": pikselien määrä kussakin näytössä näytettävissä olevassa kuvakoossa. Vaihtoehdot:

• “RGB“: RGB-lähtö “Standby loop through”: toisen laitteen läpikierrätys laitteen ollessa valmiustilassa.

• “On”: Ota toiminto käyttöön.

• “O“: Poista toiminto käytöstä. “Channel Search” Säädä kanavahaun asetukset seuraavasti:

3. Poistu valikosta painamalla

Poistu-painiketta. “Auto Search”: Hae ja asenna kaikki kanavat automaattisesti. Tämä valinta ylikirjoittaa kaikki olemassa olevat kanavat.

• Aloita haku painamalla OK-painiketta.

• Peruuta painamalla Poistu-painiketta. “Manual Search”: Hae ja asenna kaikki kanavat manuaalisesti. Tämä valinta lisää uusia kanavia muuttamatta nykyistä kanavaluetteloa.

• Aloita haku painamalla OK-painiketta. Jos löydetään kanava, se lisätään kanavaluetteloon. “Country”: Valitse maa. “Antenna Power”: Valitse "On" tai "O". “Time” Säädä aika-asetuksia seuraavasti:

4. Poistu valikosta painamalla

Poistu-painiketta. “Time Oset”: Valitse "Auto" tai "Manual" GMT-siirtymän säätämistä varten. “Country Region”: Jos "Time Oset" asetetaan "Auto"-arvoon, valitse alue. "Time Zone": Jos "Time Oset" asetetaan "Manual"-arvoon, valitse aikavyöhykkeen aikasiirto. "Automaattinen valmiustila": Valitse "On" tai "O". Huomaa: Jos asetus on "On", laite menee lepotilaan 3 tunnin jälkeen. Poistu lepotilasta painamalla Päällä-/ valmiustila-painiketta. “Option” Säädä vaihtoehtoasetuksia seuraavasti:

4. Poistu valikosta painamalla

Poistu-painiketta. “OSD Language”: Valitse OSD-kieli. “Subtitle Language”: Valitse tekstityskieli. “Audio Language”: Valitse äänen kieli. “Digital Audio”: Valitse digitaalisen äänilähdön tila.5656 Suomi “System” Säädä järjestelmän asetuksia seuraavasti:

4. Poistu valikosta painamalla

Poistu-painiketta. “Parental Guidance”: Rajoita pääsyä lapsille sopimattomiin kanaviin. Lukitse kanava antamalla salasana. “Set Password”: Vaihda lukittujen ohjelmien salasana. Anna salasana ja sen jälkeen uusi salasana. Vahvista antamalla uusi salasana uudelleen. “Factory Default”: Anna salasana ja paina OK -painiketta palataksesi tehdasasetuksiin. Kaikki kanavat ja asetukset poistetaan. “Information”: Katso mallia, laitteistoa ja ohjelmistoa koskevat tiedot. “Software Update”:

• Ottaa käyttöön ja poistaa käytöstä Over Air Download (OAD) -toiminnon

• Päivitä ohjelmisto USB:n kautta. “USB” Säädä USB-asetuksia seuraavasti:

4. Poistu valikosta painamalla

Poistu-painiketta. “Photo Congure”:

• “Slide Time”: Aseta diaesityksen kuvanvaihtoaika.

• “Slide Mode”: Aseta diaesityksen efekti.

• “Aspect Ratio”: Näytä kuva alkuperäisessä kuvasuhteessa.

• “Discard”: Näytä kuva täyden näytön tilassa. “Movie Congure”:

• Kuvasuhde: - “Keep“: Näytä elokuva alkuperäisessä kuvasuhteessa. - “Discard“: Näytä elokuva täyden näytön tilassa.

• “Subtitle Specic”: “Small“ / “Normal“ / “Big“: Näyttää tekstityksen pienenä, normaalina tai isona.

• “Subtitle BG”: - “White“ / “Transparent“ / “Gray“ / “YellowGreen“: Näyttää tekstityksen valkoisella, läpinäkyvällä, harmaalla tai keltavihreällä taustalla.

• “Subtitle FontColor”: - “Red“ / “Blue“ / “Green“ / “White“ / “Black“: Näyttää tekstityksen punaisella, sinisellä, vihreällä, valkoisella tai mustalla fontilla. “PVR Congure”:

• “Record Device”: Valitse levy tallennukseen.

• “Format”: Alustaa valitun levyn. “Multimedia” “Multimedia”:

1. Valitse eri tiedostot painamalla

ylös-/alas-painikkeita:

kaukosäätimen painikkeita. Värilliset painikkeet:

1. Kun kuva näytetään, paina

punaista painiketta Zoomaa-tilassa vaihtaaksesi esikatselun ja täyden näytön välillä.

2. Paina vihreää painiketta nimetäksesi

uudelleen PVR-tiedoston PVR-toistosivulla.

3. Paina keltaista painiketta poistaaksesi

PVR-tiedoston PVR-toistosivulta.

4. Paina sinistä painiketta siirtyäksesi

esikatselutilaan. PVR-toiminto Valmistelu

1. Varmista, että kaikki aiemmat tiedot USB-laitteella on varmuuskopioitu

tietojen menetyksen estämiseksi.

2. Varmista ennen PVR-tallennuksen aloittamista, että laite on sammutettu ennen

kuin työnnät paikalleen USB-laitteen, jossa on vähintään 4 Gt tyhjää tilaa.

3. Varmista, että USB-laite on oikein paikallaan USB-liittimen vaurioitumisen

4. Voit tallentaa vain yhden ohjelman kerrallaan.

2. Aloita tallennus painamalla Tallenna-painiketta. Näyttö näyttää hetken aikaa

viestin “Enter record waiting”.

3. Katso tallennusajan osoitin painamalla Info-painiketta kerran. Katso lisätiedot

painamalla Info-painiketta kahdesti.

4. Lopeta nauhoitus painamalla Pysäytä-painiketta.

5. Peruuta tallennus painamalla OK-painiketta.

6. Jatka tallennusta painamalla Poistu-painiketta.

2. Valitse “USB“. Paina OK-painiketta.

3. Valitse “Multimedia”. Paina OK-painiketta.

4. Valitse “PVR”. Paina OK-painiketta. Tallennetut ohjelmat on lueteltu

5. Valitse ohjelma. Paina OK-painiketta.

6. Esikatsele, poista tai nimeä uudelleen tiedosto seuraamalla ohjeita näytöllä.

7. Poista tiedosto painamalla keltaista painiketta. Paina OK-painiketta.

Huomaa: Et voi poistaa tai nimetä uudelleen tiedostoa toistotilassa.

8. Siirry ylöspäin valikossa painamalla Poistu-painiketta.

EPG-aikatauluajastin

1. Avaa sähköinen ohjelmaopas (EPG) painamalla EPG-painiketta.

2. Valitse ohjelma. Paina OK-painiketta.

3. Tarkista “Event add” -tiedot näytöllä.

“View“: Näyttöviesti hälyttää aikataulutetun ohjelman aikaan. Voit tarvittaessa vaihtaa kanavaa. “Record”: Ohjelmien tallennus myöhemmin esiasetettuna ajankohtana. Näyttöviesti hälyttää, kun tallennuksen on määrä alkaa. Huomaa: Et voi vaihtaa kanavaa pysäyttämättä tallennusta. Varausluettelo Varausluettelo näyttää aikataulun kaikki ohjelmoidut tallennukset.

1. Avaa varausluettelo suoraan kanavaa katsoessasi painamalla sinistä painiketta.5757

Suomi Puhdistus ja huolto Varoitus!

• Sammuta laite, irrota pistoke pistorasiasta ja odota, että laite on jäähtynyt, ennen kuin puhdistat ja huollat sitä.

• Älä käytä liuottimia tai hankausaineita.

• Älä puhdista laitteen sisäpuolta.

• Älä yritä korjata laitetta. Jos laite ei toimi asianmukaisesti, vaihda se uuteen.

• Puhdista laite ulkopuolelta pehmeällä, kostealla liinalla. Kuivaa laitteen ulkopuoli läpikotaisin puhtaalla kuivalla liinalla. Tekniset tiedot Tulojännite 100 - 240 V AC Taajuus 50 - 60 Hz Sähköteho 8 W Viritin Tulotaajuus RF-tulotaso RF-kaistaleveys Modulaatio 170-230 MHz / 470-860 MHz -25 ~ -78 dBm 7 MHz / 8MHz

QPSK / 16 QAM / 64 QAM

Tiedostomuoto Ääni Video MPEG-1 MPEG-2 / MPEG-4 Vianmääritys Jos et saa ongelmaa ratkaistuksi, ota yhteys jälleenmyyjään. Ongelma Mahdolliset syyt Ratkaisu Ei ääntä. Ei äänikaapeliliitäntää tai se on väärin. Liitä äänikaapeli oikein. Ääni on mykistetty. Poista äänen mykistys. Laite toistaa väärän ääniraidan. Vaihda ääniraitaa. Ei kuvaa. Virtapistoke ei ole pistorasiassa. Työnnä virtapistoke pistorasiaan. Laite on sammutettu. Kytke laite päälle. Kuva pysähtyy tai muuttuu mosaiikiksi. Signaali on liian heikko. Vahvista signaalia. Näytössä on viesti "No Signal". Antennikaapeli ei ole liitetty. Liitä antennikaapeli. Väärät asetukset. Muuta asetuksia. Kauko-ohjain ei toimi. Paristot ovat lähes tyhjät. Vaihda paristot. Kaukosäädin ei osoita laitteeseen. Osoita kaukosäätimellä kohden laitetta. Varmista, ettei mitään ole etupaneelin edessä.5858 Suomi Turvallisuus Yleinen turvallisuus

• Lue käyttöopas huolella ennen käyttöä. Säilytä käyttöopas tulevaa käyttöä varten.

• Käytä laitetta vain sille tarkoitettuun käyttötarkoitukseen. Älä käytä laitetta muuhun kuin käyttöoppaassa kuvattuun tarkoitukseen.

• Älä käytä laitetta, jos jokin sen osa on vioittunut tai viallinen. Jos laite on vioittunut tai viallinen, vaihda laite välittömästi.

• Älä altista laitetta vedelle ja kosteudelle.

• Älä altista laitetta auringonvalolle.

• Pidä laite pois lämmönlähteistä.

• Älä tuki tuuletusaukkoja. Sähköturvallisuus

• Sähköiskun riskin pienentämiseksi, ainoastaan valtuutettu huoltohenkilö saa avata tämän laitteen huoltoa varten.

• Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista.

• Älä käytä laitetta, jos sen virtajohto tai pistoke on vioittunut tai viallinen. Jos virtajohto tai pistoke on vioittunut tai viallinen, valmistajan tia valtuutetun huollon on vaihdettava se.

• Tarkista aina ennen käyttöä, että sähköverkon jännite vastaa laitteen luokituskylttiin merkittyä jännitettä.

• Varmista, että virtajohto ei pääse takertumaan.

• Varmista, ettei virtajohto roiku työpinnan reunan yli, jossa siihen voidaan jäädä vahingossa kiinni tai kompastua.

• Älä kosketa laitetta ukkosen aikana sähköiskun välttämiseksi.

• Sammuta laite, kun sitä ei käytetä pitkään aikaan. Paristoturvallisuus

• Käytä vain käsikirjassa mainittuja paristoja.

• Älä käytä vanhoja ja uusia paristoja yhdessä.

• Älä käytä eri tyyppisiä tai eri merkkisiä paristoja.

• Älä asenna paristoja väärin päin.

• Älä aiheuta paristoissa oikosulkua tai pura niitä.

• Älä altista paristoja vedelle.

• Älä altista paristoja tulelle tai liialliselle kuumuudelle.

• Paristot saattavat vuotaa, kun ne ovat täysin tyhjät. Jotta tuote ei vaurioidu, poista paristot jättäessäsi tuotteen valvomatta pitemmäksi aikaa.

• Jos paristoista vuotava neste joutuu kosketuksiin ihon tai vaatteiden kanssa, huuhtele välittömästi raikkaalla vedellä. Takuu Takuu mitätöityy, mikäli laitteeseen tehdään mitä tahansa muutoksia. Emme ole myöskään vastuussa vahingoista, jotka johtuvat tämän tuotteen virheellisestä käytöstä. Hävittäminen

• Tämä tuote tulee toimittaa hävitettäväksi asianmukaiseen keräyspisteeseen. Tuotetta ei saa hävittää kotitalousjätteen mukana.

• Lisätietoja antaa jälleenmyyjä tai paikallinen jätehuollosta vastaava viranomainen. Asiakirjat Tämä tuote on valmistettu ja toimitettu noudattaen kaikkia sitä koskevia asetuksia ja direktiivejä, jotka ovat voimassa kaikissa Euroopan unionin jäsenvaltioissa. Se täyttää kaikki myyntimaassa sovellettavat vaatimukset ja määräykset. Viralliset asiakirjat ovat saatavilla pyynnöstä. Viralliset asiakirjat sisältävät mm. yhdenmukaisuusvakuutuksen, käyttöturvallisuustiedotteen ja tuotteen testausraportin. Vastuuvapauslauseke Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta. Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.5959 Română VLS-DVBT2-FTA1 Set top box digital Pachetul conţine
