KÄYTTÖOHJE HR4345 PHILIPS

- Pidä sivu 3 auki samalla kun luet käyttöohjetta.

Ελληνικά Σελίδα 64

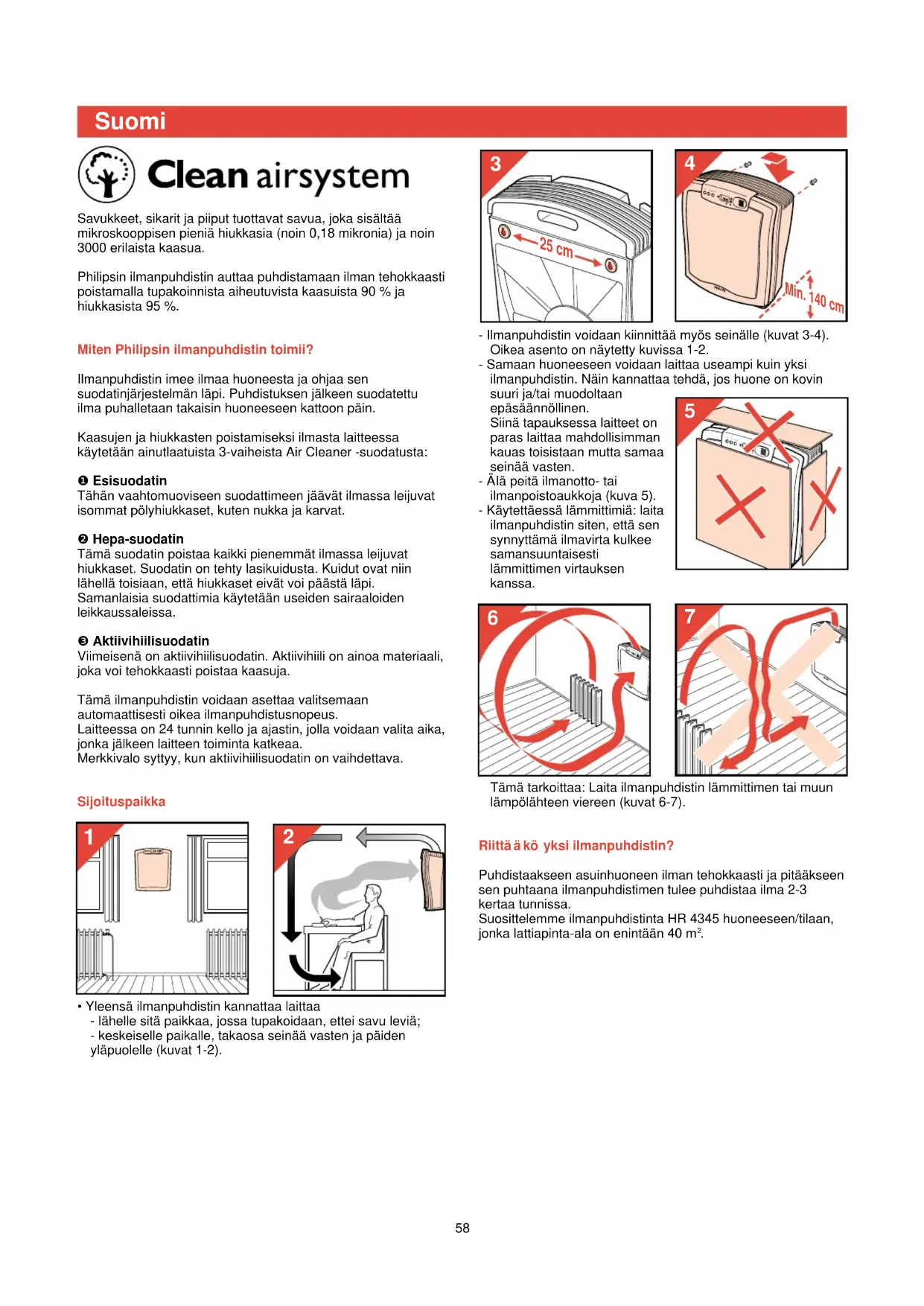

Savukkeet, sikarit ja piiput tuottavat savua, joka sisältää mikroskooppisen pieniä hiukkasia (noin 0,18 mikronia) ja noin 3000 erilaista kaasua.

Philipsin ilmanpuhdistin auttaa puhdistamaan ilman tehokkaasti poistamalla tupakoinnista aiheutuvista kaasuista 90 % ja hiukkasista 95 %.

Miten Philipsin ilmanpuhdistin toimii?

Ilmanpuhdistin imee ilmaa huoneesta ja ohjaa sen suodatinjärjestelmän läpi. Puhdistuksen jälkeen suodatettu ilma puhalletaan takaisin huoneeseen kattoon päin.

Kaasujen ja hiukkasten poistamiseksi ilmasta laitteessa käytetään ainutlaatuista 3-vaiheista Air Cleaner -suodatusta:

① Esisuodatin

Tähän vaahtomuoviseen suodattimeen jäävät ilmassa leijuvat isommat pölyhiukkaset, kuten nukka ja karvat.

② Hepa-suodatin

Tämä suodatin poistaa kaikki pienemmät ilmassa leijuvat hiukkaset. Suodatin on tehty lasikuidusta. Kuidut ovat niin lähellä toisiaan, että hiukkaset eivät voi päästä läpi. Samanlaisia suodattimia käytetään useiden sairaaloiden leikkaussaleissa.

③ Aktiivihiilisuodatin

Viimeisenä on aktiivihilisuodatin. Aktiivihili on ainoa materiaali, joka voi tehokkaasti poistaa kaasuja.

Tämä ilmanpuhdistin voidaan asettaa valitsemaan automaattisesti oikea ilmanpuhdistusnopeus.

Laitteessa on 24 tunnin kello ja ajastin, jolla voidaan valita aika, jonka jälkeen laitteen toiminta katkeaa.

Merkkivalo syttyy, kun aktiivihilisuodatin on vaihdettava.

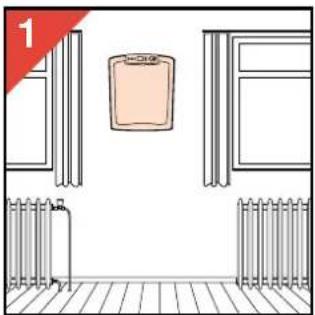

Sijoituspaikka

- Yleensä ilmanpuhdistin kannattaa laittaa - lähelle sitä paikkaa, jossa tupakoidaan, ettei savu leviä; - keskeiselle paikalle, takaosa seinää vasten ja päiden yläpuolelle (kuvat 1-2).

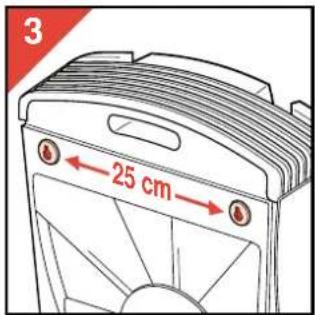

• Ilmanpuhdistin voidaan kiinnittää myös seinälle (kuvat 3-4). Oikea asento on näytetty kuvissa 1-2.
• Samaan huoneeseen voidaan laittaa useampi kuin yksi ilmanpuhdistin. Näin kannattaa tehdä, jos huone on kovin

suuri ja/tai muodoltaan epäsäännöllinen.

Siinä tapauksessa laitteet on paras laittaa mahdollisimman kauas toisistaan mutta samaa seinää vasten.

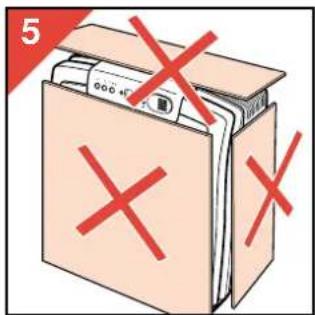

• Älä peitä ilmanotto- tai ilmanpoistoaukkoja (kuva 5).
• Käytettäessä lämmittimiä: laita ilmanpuhdistin siten, että sen synnyttämä ilmavirta kulkee samansuuntaisesti lämmittimen virtauksen kanssa.

6

5 000+


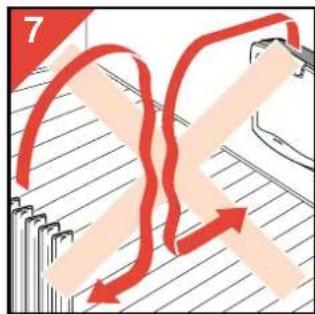

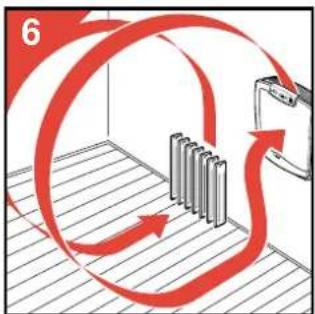

Tämä tarkoittaa: Laita ilmanpuhdistin lämmittimen tai muun lämpölähteen viereen (kuvat 6-7).

Riittä ä kö yksi ilmanpuhdistin?

Puhdistaakseen asuinhuoneen ilman tehokkaasti ja pitääkseen sen puhtaana ilmanpuhdistimen tulee puhdistaa ilma 2-3 kertaa tunnissa.

Suosittelemme ilmanpuhdistinta HR 4345 huoneeseen/tilaan, jonka lattiapinta-ala on enintään 40 m².

Tärkeä ä

• Lue koko kä yttöohje ja katsele kuvat, ennen kuin alat kä yttä ä laitetta. (Avaa samalla sivu 3.)
• Älä upota laitetta veteen tai muuhun nesteeseen.
• Älä kä ytä laitetta ulkona tai kosteassa paikassa.
• Laite puhdistetaan pyyhkimä Ilä liinalla, joka voidaan tarvittaessa kostuttaa pesuveteen. Irrota aina pistotulppa pistorasiasta ennen osien kiinnittä mistä tai irrottamista ja puhdistusta.
• Kun irrotat osat: ä lä koske liikkuviiin osiin. Anna tuulettimen pysähtyä itsestä ä n.
• Käytä vain Philipsin alkuperä isiä suodattimia ja hiilirakeita.
• Älä peitä ilmanotto- tai ilmanpoistoaukon suojasä leikkö jä. Älä aseta laitetta pehmeä lle alustalle, esimerkiksi vuoteen tai sohvan pää lle.
• Varo, ettei liitosjohto kosketa kuumenevia pintoja.
• Tarkista liitosjohdon kunto sä ä nnöllisesti. Jos tä män laitteen verkkoliitosjohto vaurioituu, on johto korvattava erikoisjohdollä. Ota yhteys lä himpää n Philips-myyjään tai Philips Kodinkoneiden valtuuttamaan huoltoon.
• Laite vaikuttaa huoneen ilmankiertoon. Laitetta ei tulisi käyttää takan lä hellä tulen palaessa.
• Kytke laite toimintaan sä hkökatkon jälkeen. Tämän jälkeen kello ja ajastin voidaan asettaa uudelleen.
• Suojaa savunilmaisin kuumuudelta ja voimakkailta hajuilta. Älä esimerkiksi käytä ilmanpuhdistinta liesituulettimen paikalla.
• Varo suuntaamasta aerosolisuihkeita savunilmaisinta kohti.
• Katkaise automaattitoiminto, jos poistut pitkä ksi aikaa siitä huoneesta, jossa laite on.
  • Säilytä tämä käyttöohje.

Laitteen osat (kuva 8)

A Ilmanottoaukot (3)
Esisuodatin
Hepa-suodatin
D Aktiivihilisuodattimet (2)
E Ohjauspaneeli
F Ilmanpoistoaukko
G Kä densija
H Johtopesä
Tuuletin

Ohjauspaneelin osat (kuva 9)

Kä ynnistyskytkin ja merkkivalo
K Automaattitoiminnon kytkin ("Auto") ja merkkivalo
Nopeudenvalitsin ja merkkivalot

1 = pieni nopeus

2 = normaali nopeus turbo = suuri nopeus

M Ajastimen ja kellon asetuksen painike

Näyttö

Ajanasetuspainikkeet (ylös- ja alaspä in)

P Suodattimen vaihdon ilmaisimen palautuspainike

Suodattimen vaihdon ilmaisin (merkkivalo)

R Savunilmaisin

s Savunilmaisimen kytkin

pienet huoneet (alle 20 m ^2 )
suuret huoneet (alle 40 m ^2 )

Käyttö ö notto

- Täytä aktiivihiilisuodattimet mukana toimitetuilla hiilirakeilla. Katso osaa "Aktiivihiilisuodattimien hiilirakeiden vaihto" (kuvat 43-51).

- Työnnä pistotulppa pistorasiaan. Käynnistyskytkimen päällä oleva merkkivalo, numerot (00:00) ja kellon kuva 😊 alkavat vilkkua. (Näin tapahtuu myös sähkökatkon jälkeen.) Näyttö ei ole valaistu.

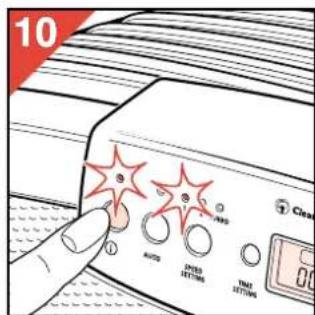

- Paina käynnistyskytkintä (kuva 10). Laite alkaa käydä nopeudella 1 ja näyttö syttyy oranssinvärisenä.

Käynnistyskytkimen päällä oleva merkkivalo jää palamaan osoittaen laitteen olevan toiminnassa.

10 AUTO SPEED SETTINGS TIME SETTINGS Clear

Manuaalinen asetus

- Käynnistä laite (kuva 11). Käynnistyskytkimen päällä oleva merkkivalo syttyy ja näyttö syttyy oranssinvärisenä. Laite käynnistyy nopeudella 1.

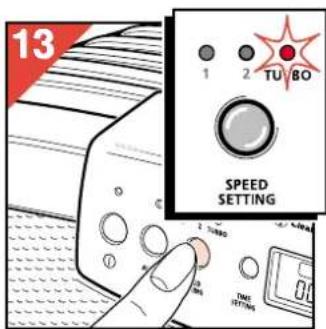

- Valitse nopeus 1, 2 tai "Turbo" painamalla nopeudenvalitsinta (kuva 12). Merkkivalot osoittavat valitun nopeuden.

- Jos haluat puhdistaa ilman nopeasti, aseta nopeudenvalitsin ensin asentoon "Turbo" (kuva 13). Vaihda valitsin noin puolen tunnin kuluttua nopeudelle 2.

- Kun haluat pitää huoneen ilman koko ajan puhtaana, kannattaa laite pitää jatkuvasti käynnissä nopeudella 1 tai 2 riippuen huoneen koosta ja ilman likaantumisesta.

13 1 2 TU BO SPEED SETTING 2 TU BO TIME SETTING

"Automaattitoiminto"

Automaattitoiminto takaa, että ilmanpuhdistin valitsee automaattisesti optimaalisen ilmanpuhdistusnopeuden. Sisäänrakennettu savunilmaisin tunnistaa sen huoneen savupitoisuuden, jossa ilmaisinpuhdistin on.

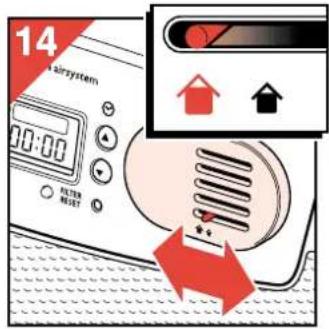

- J otta tunnistus tapahtuu oikein, aseta liukukytkin (S) pientä tai suurta huonetta vastaavaan asentoon (kuva 14).

14 airsystem 00:00 FILTER RESET + q

Savupitoisuuden mukaan ilmanpuhdistin valitsee automaattisesti suuremman tai pienemmän nopeuden.

"Automaattitoiminnon" asetus

15 AUTO SPEED SETTING TIME SETTING + Clear

16 AUTO AUTO AUTO AUTO

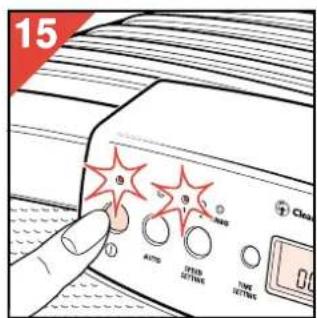

• Käynnistä laite (kuva 15). Käynnistyskytkimen päällä oleva merkkivalo syttyy ja näyttö syttyy oranssinvärisenä. Laite alkaa käydä nopeudella 1.

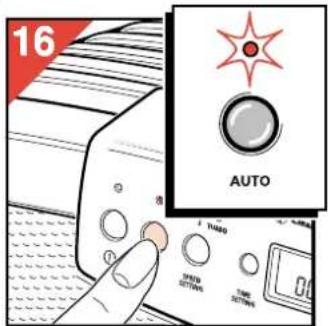

• Paina painiketta "Auto" (kuva 16). J os valitset automaattitoiminnon kolmen ensimmäisen minuutin aikana käynnistyksestä, "Auto"-merkkivalo vilkkuu oranssinvärisenä enintään 3 minuuttia samalla kun se mittaa huoneen ilmanlaadun.

17 AUTO SPEED SETTING 2 TURBO TIME SETTING

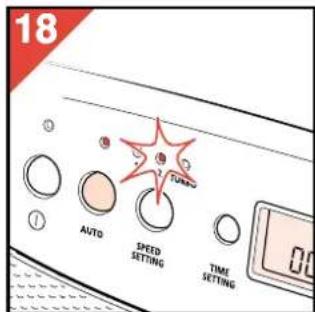

18 AUTO SPEED SETTING TIME SETTING

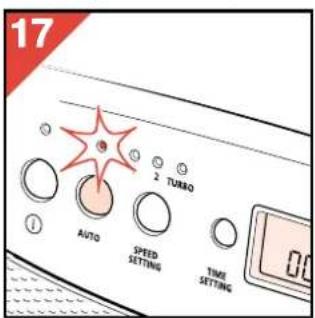

• Jos ilma on puhdas, ilmanpuhdistin kytkeytyy valmiustoimintoon ja "Auto"-merkkivalo vaihtuu vihreäksi (kuva 17). Käynnistyskytkimen päällä oleva merkkivalo jää palamaan.
• Jos savunilmaisin tunnistaa saasteita, "Auto"-merkkivalo pysyy oranssinvärisenä ja laite vaihtaa automaattisesti nopeudelle 1, 2 tai turbo (kuva 18).
• Jos haluat lopettaa automaattitoiminnon, paina uudelleen painiketta "Auto". Tämän painikkeen päällä oleva merkkivalo sammuu.

Kellon asetus

- Kello on asetettava, silloin kun ilmanpuhdistin yhdistetään sähköverkkoon (sekä uudelleen sähkökatkon jälkeen). Käynnistyskytkimen päällä oleva merkkivalo, kellon kuva ja numerot (00:00) vilkkuvat tämän osoituksena.

19 AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO UTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO CASE

20 Clean airsystem 10:38 FILTER RESET

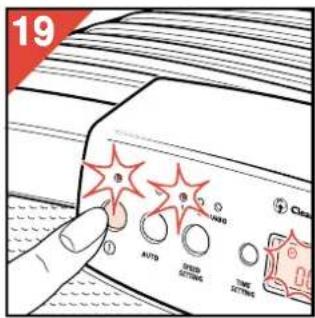

Käynnistä laite (kuva19).

Kellon kuva (symbol) ja numerot (00:00) jäävät vilkkumaan. Näyttö syttyy.

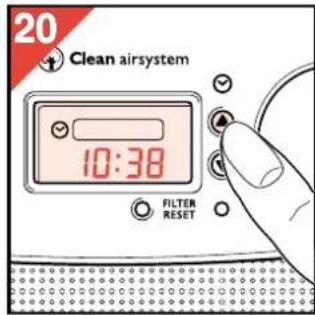

- Aseta aika painikkeella ▲ tai ▼ (kuva 20). Numerot vaihtuvat nopeammin, jos painat painiketta pidempään.

21 Clean airsystem 10:38 FILTER RESET

22 TURBO TIME SETTING Clean airsystem 10:38 FILTER RESET

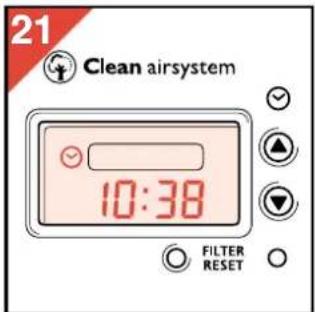

• Kellonaika ja kellon kuva (symbol) eivät enää vilku näytössä (kuva 21).

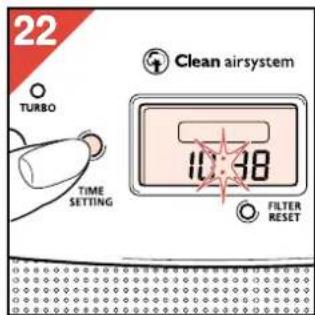

• Käynnistä kello painamalla asetuspainiketta (M) (kuva 22). Kellon kuva ☺ sammuu. Kaksoispisteen vilkkuminen osoittaa kellon käyvän.

Kellonajan muuttaminen

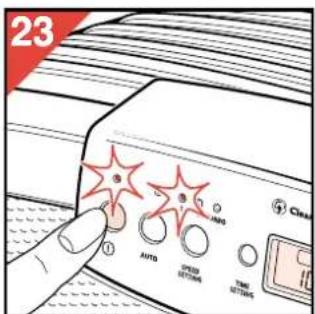

• Käynnistä laite (kuva 23).
• Paina asetuspainiketta (M) (kuva 24). Kellon kuva ☺ tulee näkyviin.

25 Clean airsystem 11:25 FILTER RESET

26 TURBO TIME SETTING Clean airsystem 10:38 FILTER RESET

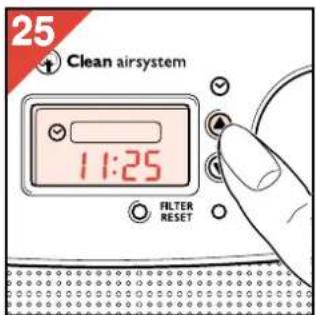

- Aseta uusi aika painikkeella ▲ tai ▼ (kuva 25). (Katso kohtaa "Kellon asetus".)

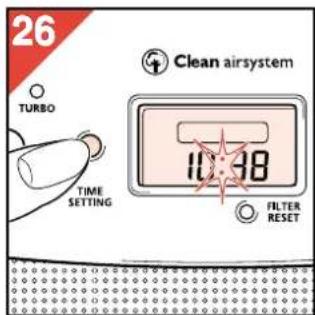

- Paina lopuksi uudelleen asetuspainiketta (M) (kuva 26).

Ajastin

- Ajastimen avulla voit asettaa ennalta, miten pitkään ilmanpuhdistin toimii ja millä nopeudella.

Toimintoa voi käyttää esimerkiksi silloin, kun ilmanpuhdistinta halutaan käyttää tupakoinnin aikana tai muutama tunti sen jälkeen.

Ajastin on kätevä myös silloin, kun haluat käyttää laitetta samaan aikaan joka päivä.

Käynnistämisen jälkeen ajastin laskee asetetun ajan kulumisen ja katkaisee sitten ilmanpuhdistimen toiminnan.

- Voit ohjelmoida ilmanpuhdistimeen automaattitoiminnon tai haluamasi nopeuden.

Ajastimen asetus ja asetuksen muuttaminen

27 AUTO STOCK SETTING TIME SETTING Clear

28 OFF TURBO Airsystem OFF 0:00 TIME SETTING FILTER RESET

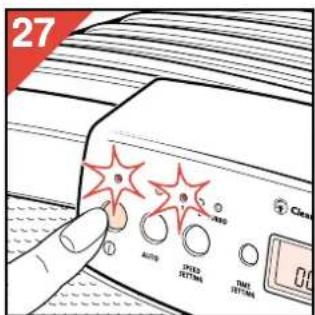

- Käynnistä laite (kuva 27).

- Valitse haluttu nopeus.

(Painike "Auto" tai manuaalisesti nopeudenvalitsimella.)

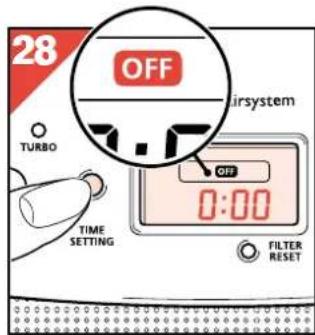

- Paina asetuspainiketta (M) kahdesti (kuva 28).

Sana "OFF" syttyy ja näytössä näkyy 00:00 tai aikaisemmin asetettu toiminta-aika.

29 Clean airsystem OFF 8:00 FILTER RESET

30 OFF TURBO AIRSYSTEM OFF 8:00 TIME SETTING FILTER RESET

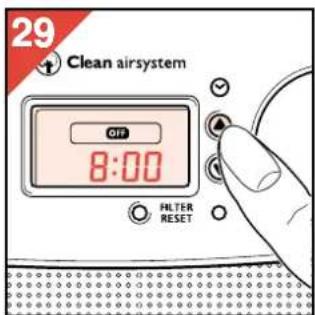

- Aseta toiminta-aika yhden minuutin tarkkuudella painikkeella ▲ tai ▼ (kuva 29).

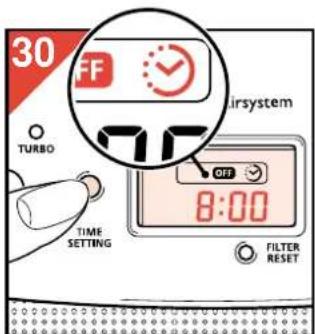

- Paina asetuspainiketta (M) (kuva 30). Sana "OFF" jää näkyviin. Myös ajastimen merkki syttyy. Kaksoispiste alkaa vilkkua 3 sekunnin kuluttua osoittaen ajastimen laskevan asetettua aikaa.

- Huomaa: J os ajastimen merkki on alkanut vilkkua ja/tai on hävinnyt, tämä tarkoittaa että asetus ei onnistunut. J os näin tapahtuu, yritä asettaa ajastin uudelleen.

- Kun asetettu toiminta-aika on kulunut, ilmanpuhdistimen toiminta katkeaa.

Näytön valo, käynnistyskytkimen päällä oleva merkkivalo, sana "OFF" ja ajastimen merkki sammuvat.

- Kun ajastimen toiminta katkaistaan, ohjelma pysyy muistissa. Voit kytkeä ohjelman uudelleen painamalla asetuspainiketta (M). (Katso kohtaa "Nopea ajastimen asetus".)

Ajastimen katkaisminen

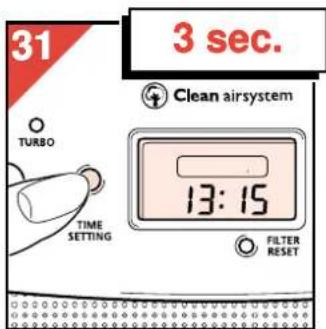

- J os haluat katkaista ajastimen toiminnan (ennen aikojaan), paina asetuspainiketta (M) vähintään 3 sekuntia (kuva 31).

Kellonaika vaihtuu näyttöön.

31 3 sec. TURBO TIME SETTING Clean airsystem 13:15 FILTER RESET

Nopea ajastimen asetus

J os olet aikaisemmin ohjelmoinut laitteeseen toiminta-ajan, voit käyttää samaa asetusta nopeasti ja helposti:

32 AUTO SPEED TIME TIME AUTO Speed Clock

33 3 sec. TURBO TIME SETTING Clean airsystem OFF 8:00 FILTER RESET

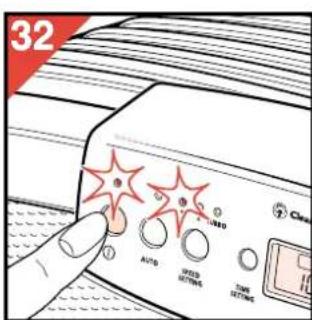

- Käynnistä laite (kuva 32).

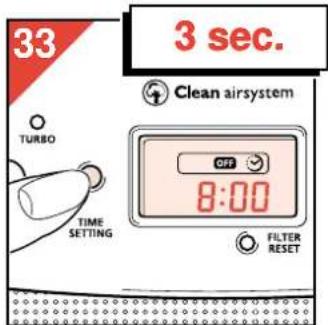

- Paina asetuspainiketta (M) (vähintään 3 sekuntia), kunnes sana "OFF" ja ajastimen merkki syttyvät (kuva 33). Aikaisemmin asetettu toiminta-aika näytetään. Ajan laskeminen alkaa.

Kellonajan tarkistaminen ajastimen laskiessa aikaa

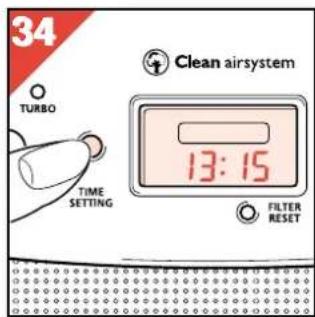

Voit katsoa kellonajan ajastimen laskiessa aikaa painamalla asetuspainiketta (M) kerran (kuva 34).

Kellonaika näytetään hetken. Sen jälkeen ajan laskeminen palautuu näyttöön.

34 TURBO TIME SETTING Clean airsystem 13:15 FILTER RESET

Suodattimien puhdistus tai vaihto

• Poista ja puhdista esisuodatin vähintään joka toinen kuukausi.
• Poista ja vaihda aktiivihilisuodattimien hiilirakeet, kun vaihdonilmaisin syttyy.
• Poista ja vaihda Hepa-suodatin vähintään joka toinen kerta, kun vaihdat hiilirakeet.

Tarkista suodattimet heti, jos laite alkaa pitää enemmän ääntä. Puhdista ja/tai vaihda suodattimet tarvittaessa.

- Suodattimia voidaan joutua puhdistamaan tai vaihtamaan useammin. Tämä riippuu suodatettavan ilman laadusta.

Suodattimien poisto

35 AUTO SPEED SETTING TIME SETTING

36

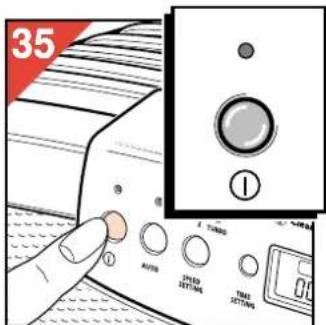

• Katkaise laitteen toiminta (kuva 35).

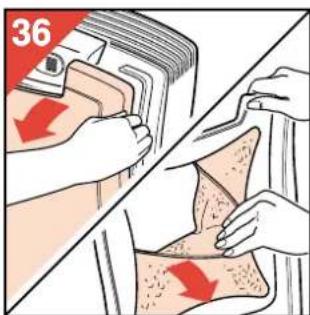

• Irrota etulevy esisuodattimen kanssa (kuva 36).

37

38

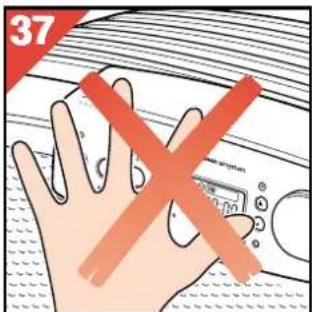

Huom. Varo painamasta ohjauspaneelia, kun vedät etulevyn irti (kuva 37).

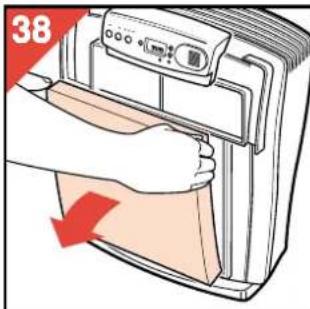

• Poista Hepa-suodatin (kuva 38).

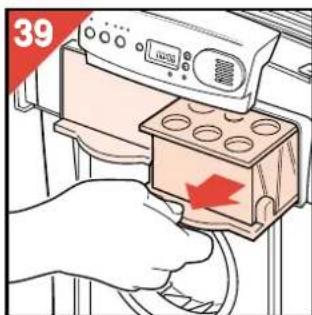

• Poista aktiivihilisuodattimet (kuva 39).
• Laita suodattimet takaisin paikoilleen päinvastaisessa järjestyksessä.

39

Turvalukko

Etulevyssä on turvalukko. Se katkaisee moottorin toiminnan, jos etulevy avataan ilmanpuhdistimen ollessa käynnissä.

Esisuodattimen puhdistus

40

41

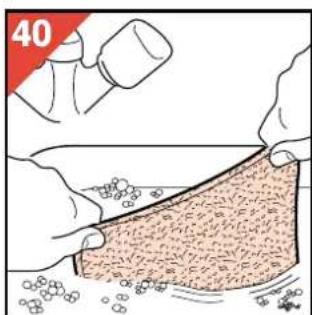

• Pese (kuva 40) tai imuroi esisuodatin. Nukan ja karvat voi poistaa esim. pehmeällä harjalla.

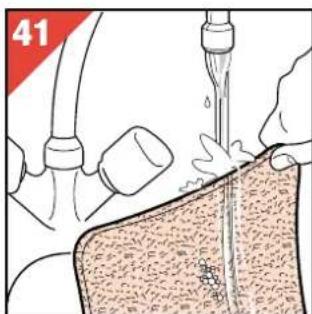

• Jos käytät pesuainetta, huuhtele suodatin hyvin lämpimällä vedellä (kuva 41).

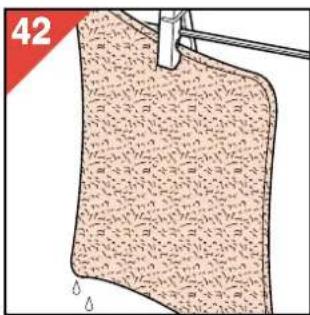

• Anna suodattimen kuivua kokonaan (kuva 42) ennen paikalleen asettamista.

Hepa-suodattimen vaihto

Poista ja vaihda Hepa-suodatin joka toinen kerta, kun vaihdat hiilirakeet. Uusia Hepa-suodattimia on saatavissa tuotenumerolla HR 4940.

Aktiivihilisuodattimien hilirakeiden vaihto

• Irrota aktiivihilisuodattimet ja vaihda hiilirakeet, kun vaihdonilmaisin (Q) alkaa vilkkua (ensin) tai palaa jatkuvasti (myöhemmin).
  Muista palauttaa vaihdonilmaisin, kun olet valmis. (Katso "Aktiivihilirakeiden vaihdonilmaisimen palautus".)
• Uusia hiilirakeita on saatavissa tuotenumerolla HR 4941.

43

44

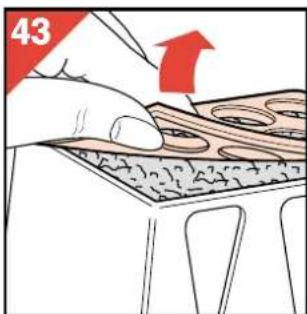

• Poista varovasti kansi (kuva 43).

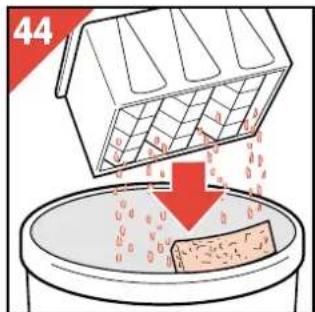

• Kaada vaahtomuovipeite ja vanhat hiilirakeet roskiin (kuva 44).

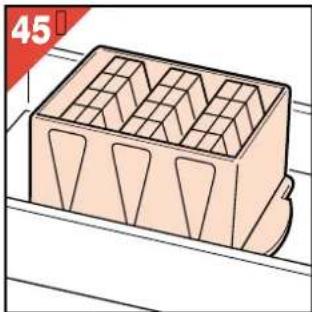

• Laita suodatinkotelo laatikkoon (kuva 45).
• Sovita pahvisuppilo suodatinkoteloon (kuva 46).

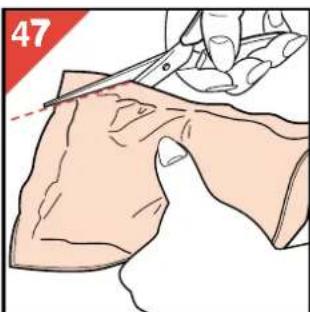

• Leikkaa uudet hiilirakeet sisältävän muovipussin kulma pois (kuva 47).
• Kaada koko pussillinen uusia hiilirakeita (kuva 48).

49

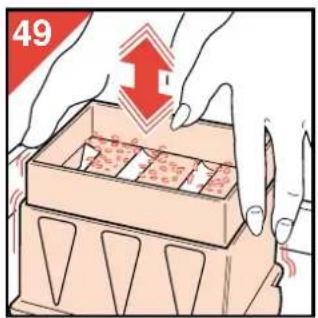

Taputtele ja ravistele

suodatinkoteloa, niin että

hiilirakeet tasoittuvat (kuva 49).

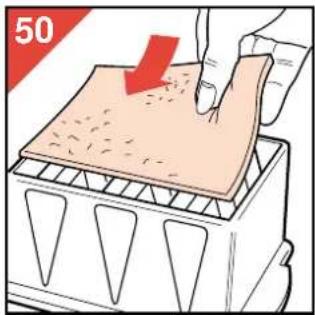

- Aseta uusi vaahtomuovipeite hiilirakeiden päälle (kuva 50).
- Sulje kansi (kuva 51).
- Tee samalla tavalla toiselle aktiivihilisuodattimelle.

• Irrota etulevy (kuva 55). Tarkista, että suodattimet eivät ole tukossa eikä mikään haittaa ilmankiertoa.
• Tarkista, että tuuletin pääsee pyörimään vapaasti kädellä liikutettaessa (kuva 56).
• Sulje laite. Yhdistä pistotulppa takaisin pistorasiaan ja käynnistä laite.

J os lämpötilanrajoitin katkaisee toiminnan uudelleen, laite on syytä toimittaa huoltoon tarkistettavaksi.

Oikeus muutoksiin varataan.

Aktiivihilisuodattimien vaihdonilmaisimen palautus

Kun olet laittanut aktiivihilisuodattimet takaisin paikalleen, vaihdonilmaisin on palautettava:

52 AUTO SPEED SETTING TIME SETTING Clear

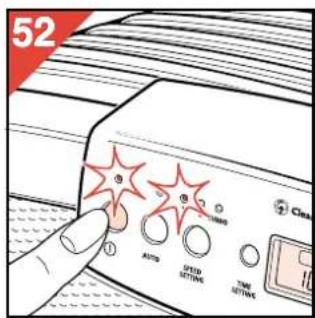

• Käynnistä laite (kuva 52).

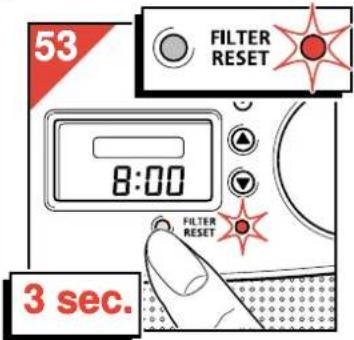

• Paina vaihdonilmaisimen nollauspainiketta (P) vähintään 3 sekuntia (kuva 53).

Merkkivalo jää (tai syttyy) palamaan.

J onkin ajan kuluttua se sammuu osoituksena siitä, että ilmaisin on palautettu.

Lä mpö tilanrajoitin

Vahinkojen välttämiseksi ja turvariskien vähentämiseksi laitteen sisäänrakennettu lämpötilanrajoitin pysäyttää tuulettimen moottorin, jos tämä kuumenee liikaa.

Merkkivalo jää palamaan osoittaen, että laite on edelleen kytketty toimintaan ja liitetty sähköverkkoon.

J os näin tapahtuu:

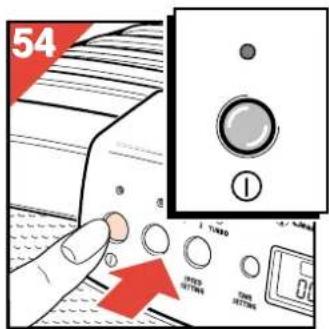

• Katkaise laitteen toiminta (kuva 54).
  (Merkkivalo sammu.)
• Irrota pistotulppa pistorasiasta.
• Anna moottorin jäähtyä (noin 15 minuuttia).

54 ① TURBO INDED SETTINGS ONDS SETTINGS
