BRUKSANVISNING HR4345 PHILIPS

- Slå opp på side 3 før De leser videre.

Svenska Sid 52

Dette filter fjerner alle mindre luftbårne partikler.

▲i små rum (op til ca.20 m ^2 )
↑i større rum (op til ca.40 m ^2 )

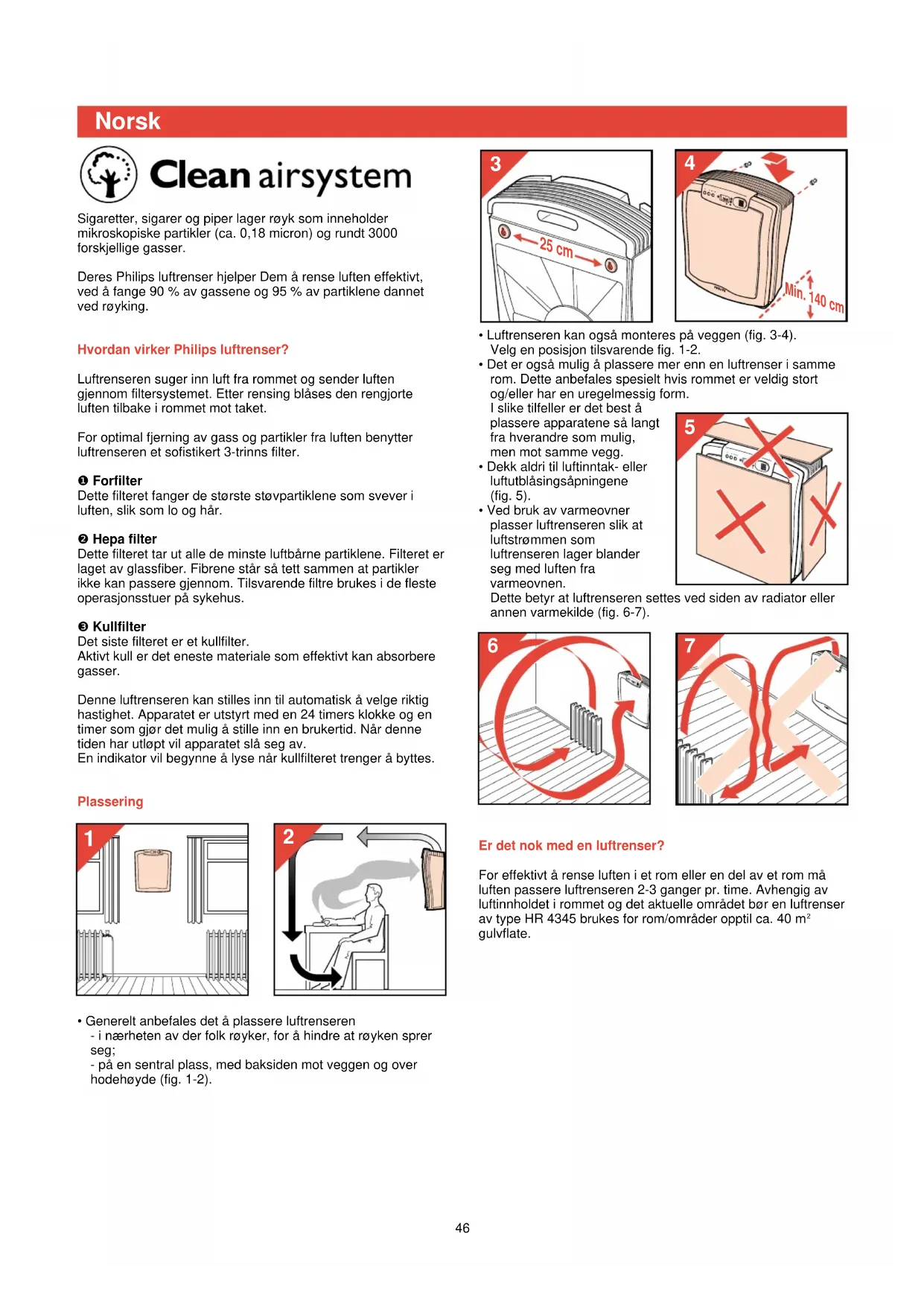

Sigaretter, sigarer og piper lager røyk som inneholder mikroskopiske partikler (ca. 0,18 micron) og rundt 3000 forskjellige gasser.

Deres Philips luftrenser hjelper Dem å rense luften effektivt, ved å fange 90 % av gassene og 95 % av partiklene dannet ved røyking.

Luftrenseren suger inn luft fra rommet og sender luften gjennom filtersystemet. Etter rensing blåses den rengjorte luften tilbake i rommet mot taket.

For optimal fjerning av gass og partikler fra luften benytter luftrenseren et sofistikert 3-trinns filter.

① Forfilter

Dette filteret fanger de største støvpartiklene som svever i luften, slik som lo og hår.

② Hepa filter

Dette filteret tar ut alle de minste luftbårne partiklene. Filteret er laget av glassfiber. Fibrene står så tett sammen at partikler ikke kan passere gjennom. Tilsvarende filtre brukes i de fleste operasjonsstuer på sykehus.

③ Kullfilter

Denne luftrenseren kan stilles inn til automatisk å velge riktig hastighet. Apparatet er utstyrt med en 24 timers klokke og en timer som gjør det mulig å stille inn en brukertid. Når denne tiden har utløpt vil apparatet slå seg av.

En indikator vil begynne å lyse när kullfilteret trenger å byttes.

Plassering

- Generelt anbefales det å plassere luftrenseren

• i nærheten av der folk røyker, for å hindre at røyken sprer seg;

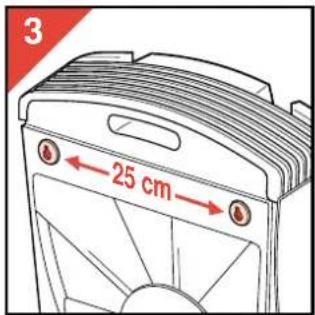

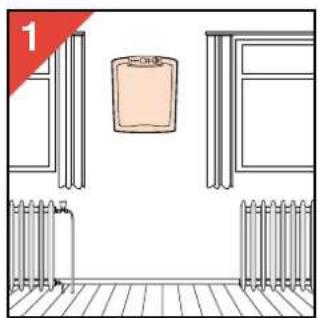

• på en sentral plass, med baksiden mot veggen og over hodehøyde (fig. 1-2).

I slike tilfeller er det best å plassere apparatene så langt fra hverandre som mulig, men mot samme vegg.

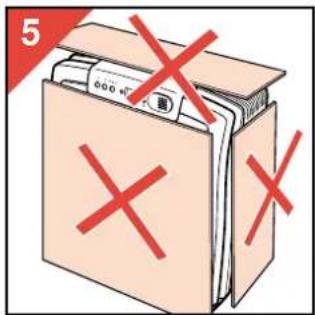

- Dekk aldri til luftinntak- eller luftutblåsingsåpningene (fig. 5).

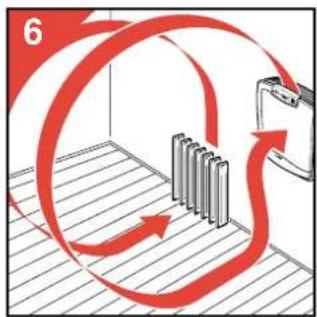

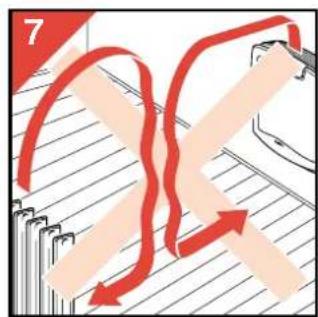

- Ved bruk av varmeovner plasser luftrenseren slik at luftstrømmen som luftrenseren lager blander seg med luften fra varmeovnen.

Dette betyr at luftrenseren settes ved siden av radiator eller annen varmekilde (fig. 6-7).

For effektivt å rense luften i et rom eller en del av et rom må luften passere luftrenseren 2-3 ganger pr. time. Avhengig av luftinnholdet i rommet og det aktuelle området bør en luftrenser av type HR 4345 brukes for rom/områder opptil ca. 40 m² gulvflate.

Viktig

• Les alle instruksjonene sammen med illustrasjonene før apparatet taes i bruk (se også den utfoldbare side 3).
• Senk ikke apparatet i vann eller andre væsker.
• Apparatet må ikke brukes utendørs eller i fuktige omgivelser.
• Apparatet kan rengjøres med en fuktig klut. Trekk først ut støpselet fra stikkontakten.
• Ved demontering: Berør ikke deler som rører seg. La viften stoppe av seg selv.
• Bruk bare originale Philips filtre og kullmateriale.
• Luftinntak og luftutslipp grillene må ikke tildekkes. Plasser ikke produktet på et mykt underlag, som seng e.l.
• Hold nettledningen unna varme flater.
• Hvis nettledningen på dette apparatet er skadet må den kun erstattes av Philips eller av Deres servicerepresentant da spesialverktøy og/eller deler er nødvendig.
• Dette apparatet virker inn på luftstrømmene i rommet. Generelt anbefales det ikke å bruke apparatet nær peis med å pen flamme.
• Etter strømbrudd slå først apparatet på. Etter dette kan klokken og timeren stilles inn. Utsett ikke røykdetektoren direkte for en varmekilde eller sterke lukter. F.eks. bruk ikke luftrenseren som avtrekksvifte over ovnen.
• Ikke rett spray i retning av røykdetektoren.
• Slå av "AÜTO" funksjonen hvis De forlater rom hvor apparatet er plassert for lengre tid.
• Ta vare på denne bruksanvisningen for senere bruk.

Generell beskrivelse (fig. 8)

A Luftinntak (3)
B Forfilter
©Hepa filter
D Kullfiltre (2)
E Kontrollpanel
F Luftutblå sing
G Hå ndtak
H Oppbevaringsplass for nettledning
Vifte
På /Av-knapp med indikatorlampe
K På /Av-knapp for automatisk bruk ("Auto") med indikatorlampe
Hastighetskontroll med indikatorlamper

1 = lav hastighet

2 = normal hastighet

turbo = høy hastighet

M Knapp for innstilling av timer og klokke
N Display
- Knapp for innstilling av timer (opp- og nedover)
P "Reset" knapp for bytt kullfilter indikator
Bytt kullfilter indikator (indikatorlampe)
Røykdetektor
s Bryter for justering av røykdetektor

for små rom (opp til ca. 20 m²)

for større rom (opp til ca. 40 m²)

Klargjøring før bruk

• Full kullfilteret med det medfølgende granulerte kullet. Vennligst se avsnitt "Bytte av kull" (fig. 43-51).
• Sett støpselet i stikkontakten. Indikatoren over på/av-

bryteren, sifrene (00:00) og klokkesymbolet ☺ vil begynne å blinke. (Dette vil også skje etter et strømbrudd). Displayet vil ikke lyse.

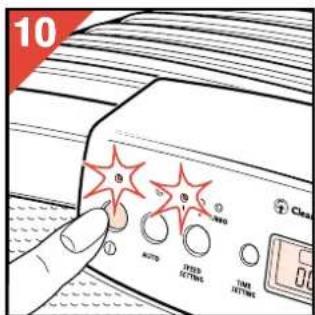

- Trykk på På/Av-bryteren (fig. 10). Apparatet vil begynne å gå på hastighet 1 og displayet vil lyse opp i oransje. Indikatorlampen over på/av-bryteren vil fortsette å lyse for og vise at apparatet er slått på.

10 AUTO TEST SETTING TIME SETTING Clear

Manuell innstilling

11 AUTO SPEED SETTINGS TIME SETTINGS Clear

12 1 TURBO SPEED SETTING 2 Turbo 300 TMT2 SETTING

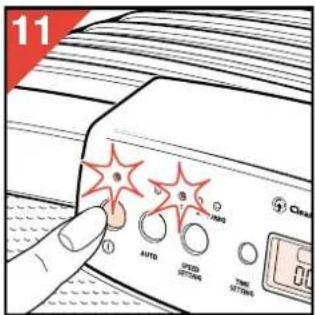

• Slå apparatet på (fig. 11). Indikatorlampen over på/av-bryteren vil begynne å lyse og displayet vil lyse opp i oransje. Apparatet vil begynne å gå på hastighet 1.

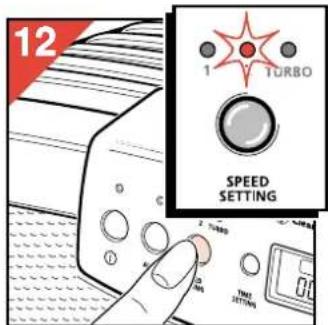

• Velg hastighet 1, 2 eller "Turbo" ved å trykke på

hastighetsvelgeren (fig. 12). Indikatorlampene vil vise den valgte hastighet.

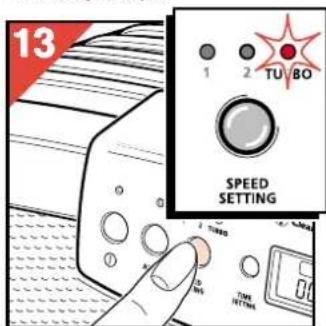

• For rask luftrensing sett først hastighetsvelgeren til "Turbo" (fig. 13). Etter ca. en halv time sett bryteren til hastighet 2.
• For å opprettholde frisk luft i rommet hele tiden kan De kjøre apparatet kontinuerlig på hastighet 1 eller 2, avhengig av rommets størrelse og tilførsel av forurensning til rommet.

13 1 2 TU BO SPEED SETTING 10 NO TIME SETTING

"Auto funksjonen"

"Auto" funksjonen sikrer at luftrenseren automatisk velger

optimal hastighet for å fjerne røyk effektivt fra luften. Den innebygde røykdetektoren detekterer konsentrasjonen av røyk i rommet hvor luftrenseren har blitt plassert.

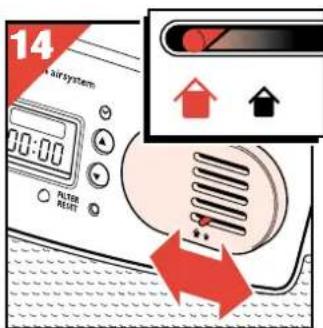

- For rett detektering, sett skyvebryteren (S) til riktig posisjon for lite eller større rom (fig. 14). Avhengig av konsentrasjonen av røyk vil luftrenseren velge en høyere

▲eller lavere ▲hastighet.

14 00:00 FILTER RESET

Innstilling av "Auto funksjonen"

15 AUTO JUNIOR TINT SETTING 0.0

16 AUTO

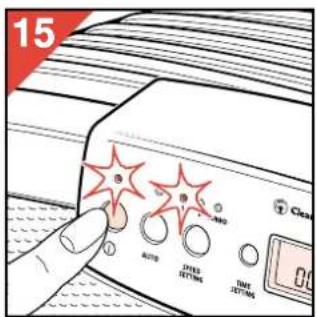

• Slå på apparatet (fig. 15). Indikatorlampen over På/Av-bryteren vil begynne å lyse. Displayet vil lyse opp i oransje. Apparatet begynner å gå på hastighet 1.

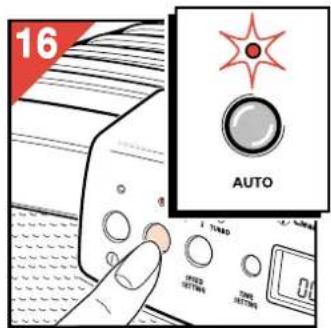

• Trykk på "Auto" knappen (fig. 16). Hvis De velger "Auto" innen de første tre minuttene etter at apparatet er slått på, vil "Auto" indikatorlampen blinke oransje i maksimalt tre minutter, mens apparatet måler luftkvaliteten i rommet.

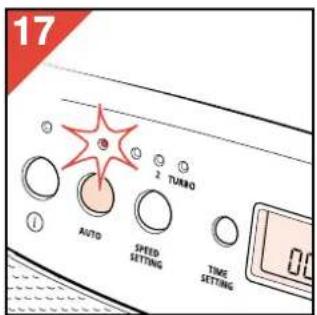

17 AUTO SPEED SETTING 2 TURNO TIME SETTING

18 AUTO SPEED SETTING TIME SETTING

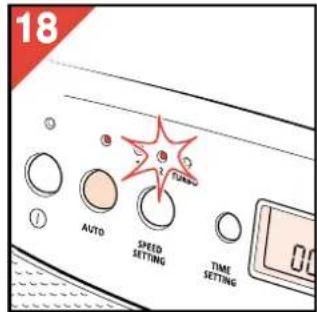

• Hvis luften er ren, vil luftrenseren gå over til "Stand by" posisjon og "Auto" indikatorlampen vil begynne å lyse grønt (fig. 17). Indikatorlampen over på/av-bryteren vil fortsette å lyse.
• Hvis røykdetektoren detekterer forurensning vil "Auto" indikatorlampen fortsette å lyse kontinuerlig oransje og apparatet vil automatisk bli slått på til hastighet 1, 2 eller Turbo (fig. 18).
• Hvis De ønsker å avslutte "Auto" funksjonen trykk på "Auto" knappen igjen. Indikatorlampen over knappen vil slokke.

- Når luftrenseren kobles til strømnettet (og etter strømbrudd) må klokken stilles inn (igjen). Indikatorlampen over på/av-bryteren, klokkesymbolet ∙ og sifrene (☐☐:☐☐) vil blinke for å vise dette.

19 AUTO SPEED SETTING TIME SETTING Clean

20 Clean airsystem 10:38 FILTER RESET

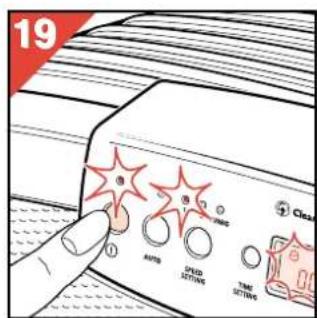

Slå på apparatet (fig. 19). Klokkesymbolet ∙ og sifrene (00:00) vil fortsette å blinke. Displayet vil begynne å lyse.

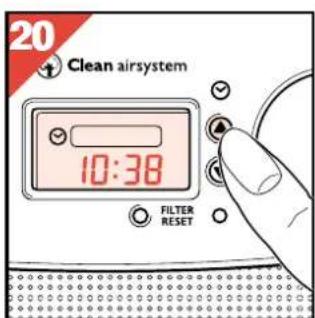

- Trykk på knappen ▲ eller knappen ▼ for å stille inn tiden (fig. 20). Sifrene vil telle opp fortere hvis De trykker på og holder knappen inne lenger.

21 Clean airsystem 10:38 FILTER RESET

22 TURBO TIME SETTING Clean airsystem 10:38 FILTER RESET

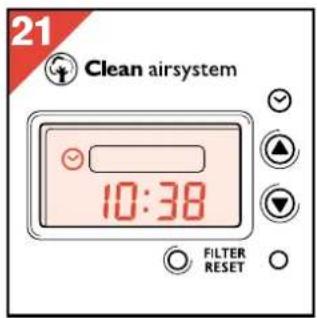

• Klokketiden og klokkesymbolet Ⓞ i displayet vil ikke blinke lenger (fig. 21). Trykk på "Time innstillings" knappen (M). Klokkesignalet blir synlig.

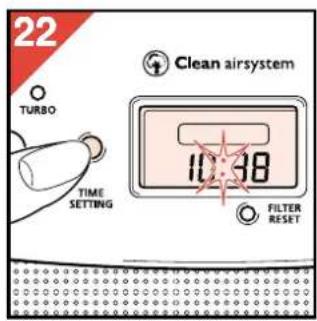

• Trykk på knappen ▲ eller knappen ▼ for å stille inn ny tid (fig. 22). (Se avsnitt "Innstilling av tiden").
• Trykk til slutt på "Time innstillings" knappen (M) igjen.

• Slå på apparatet (fig. 23).
• Trykk på "Time innstillings" knappen (M) (fig. 24).
• Klokkesymbolet Ⓧ blir synlig.

25 ↑ Clean airsystem 11:25 FILTER RESET

26 TURBO TIME SETTING Clean airsystem 10:38 FILTER RESET

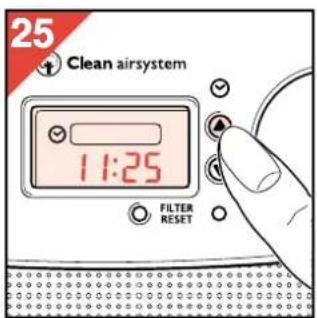

• Trykk på knappen ▲ eller knappen ▼ for å stille inn ny tid (fig. 25). (Se avsnitt "Innstilling av tiden").

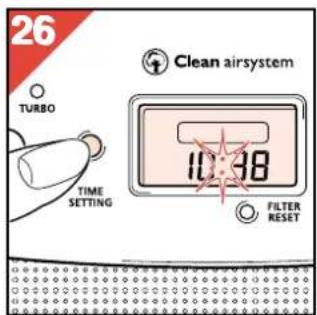

• Trykk til slutt på "Time innstillings" knappen (M) igjen (fig. 26).

Timer

• Ved bruk av timeren kan De stille inn hvor lenge og hvilken hastighet luftrenseren skal ha. De kan bruke denne funksjonen f.eks. hvis De ønsker å bruke luftrenseren noen timer under eller etter røyking. De kan også finne timeren anvendelig hvis De ofte bruker apparatet like lenge. Etter at apparatet slåes på vil timeren telle ned den innstilte tiden for deretter å slå av luftrenseren.
• De kan programmere luftrenseren i "Auto funksjon" eller i den hastighet De selv ønsker.

Hvordan stille inn/forandre timer innstillingen?

27 AUTO STED SETTING TMAT SETTING Clear

28 OFF TURBO Airsystem TIME SETTING 0:00 FILTER RESET

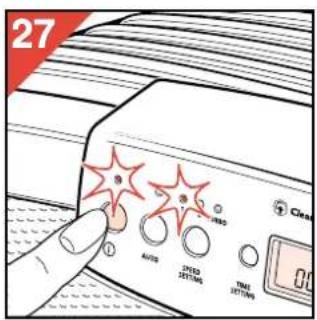

• Slå apparatet på (fig. 27).
• Velg ønsket hastighet ("Auto" eller ved hjelp av manuell hastighetsvelger).

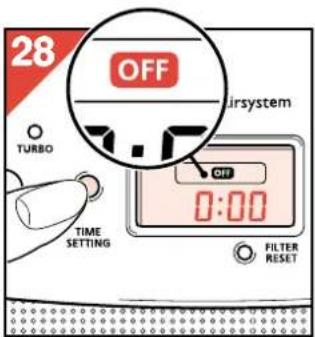

• Trykk på "Time innstillings" knappen (M) to ganger (fig. 28). "Off" symbolet blir synlig og displayet viser 00:00 eller den før innstilte tiden.

29 Clean airsystem OFF 8:00 FILTER RESET

30 OFF TURBO AIRSYSTEM TIME SETTING 8:00 FILTER RESET

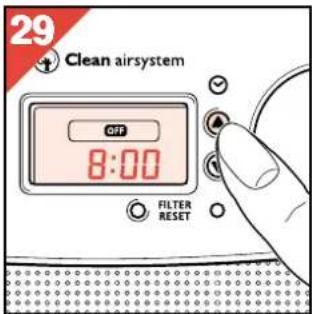

• Trykk på knappen ▲ eller knappen ▼ for å stille inn ny brukertid med ett minutts presisjon (fig. 29).

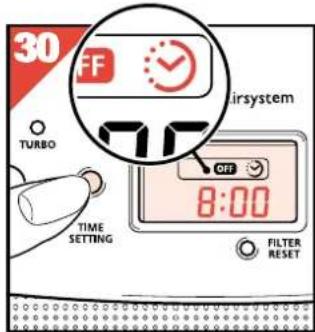

• Trykk på "Time innstillings" knappen (M) (fig. 30). "Off" symbolet vil fortsatt være synlig. Timersymbolet blir også synlig. Etter tre sekunder begynner kolonet å blinke for å vise at timeren teller ned fra den innstilte tiden.
• NB! Hvis timersymbolet har begynt å blinke og/eller har forsvunnet viser dette at innstillingen ikke fungerte. Hvis dette skjer, prøv å stille inn timeren på nytt.
• Når den innstilte tiden har utløpt, vil luftrenseren slå seg av. Lyset i displayet, indikatorlyset over på/av-bryteren, "Off" symbolet og timersymbolet ⚙ vil slokke.
• Etter at apparatet er slått av ved hjelp av timeren, vil programmet være lagret i hukommelsen. Programmet kan startes igjen ved hjelp av time innstillings knappen (M). (Se avsnitt "Hurtiginnstilling av timer").

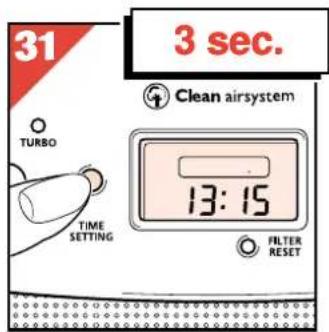

- For å slå av timeren (før tiden er utløpt) trykk og hold ned "Time innstillings" knappen (M) i minst 3 sekunder (fig. 31). Displayet vil nå vise tiden på døgnet.

31 3 sec. Clean airsystem TURBO TIME SETTING 13:15 FILTER RESET

Hurtiginnstilling av timer

Hvis De har forhåndsprogammert en brukstid for apparatet kan De bruke denne innstillingen igjen raskt og enkelt.

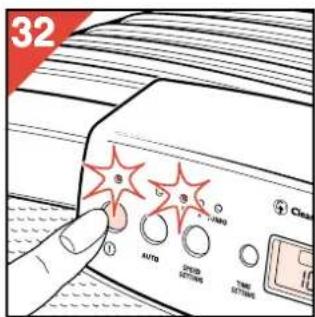

• Slå på apparatet (fig. 32).
• Trykk og hold "Time innstillings" knappen (M) (i minst 3 sekunder) til "Off" og timersymbolene blir synlige (fig. 33). Den forrige brukstiden vil nå bli synlig og nedtellingen begynner.

Å se på klokken mens timeren teller ned

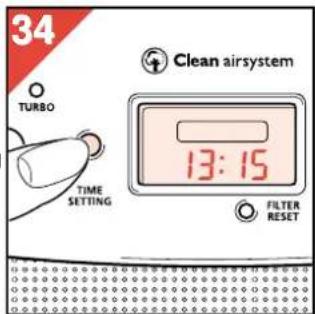

De kan se på klokken mens timeren teller ned brukstiden, ved å trykke på "Time innstillings" knappen (M) en gang (fig. 34). Den normale tiden vil være synlig en kort tid. Deretter vil nedtellingen igjen bli synlig i displayet.

34 TURBO TIME SETTING Clean airsystem 13:15 FILTER RESET

Hvordan rengjøre eller bytte filtre?

• Fjern og rengjør forfilteret minst hver annen måned.
• Fjern og bytt det aktive kullet når bytt kullfilter indikakator begynner å lyse.
• Fjern og bytt Hepa filteret annen hver gang De bytter det aktive kullet.
• Undersøk filtrene umiddelbart hvis apparatet lager mer støy enn vanlig. Rengjør og/eller bytt filtre hvis nødvendig.
• Det kan være nødvendig å rengjøre eller erstatte filtrene oftere. Dette avhenger av tilstanden til luften som skal filtreres.

Fjerning av filtre

35 AUTO TUMO SPID TARE TITORS

36

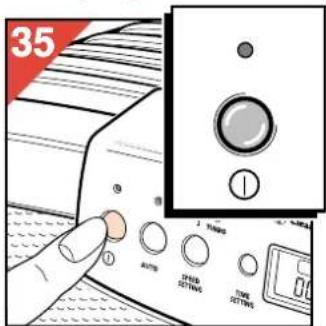

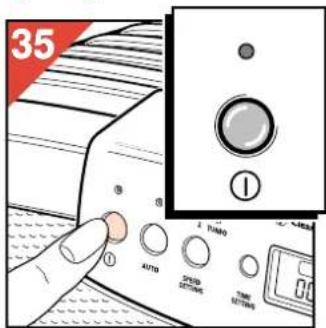

• Slå av apparatet (fig. 35).

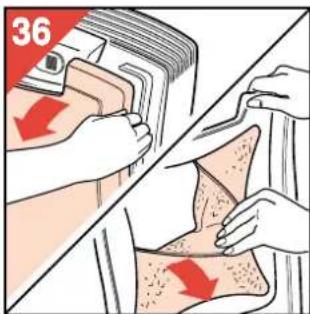

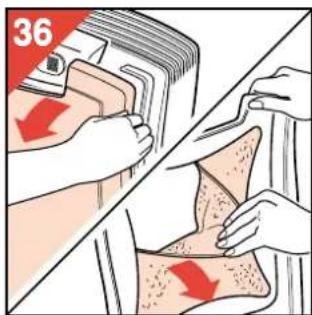

• Fjern frontdekslet med forfilter (fig. 36).

37

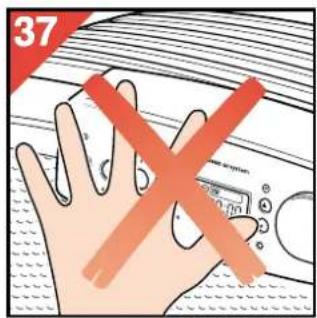

NB! Skyv ikke mot kontrollpanelet når frontdekslet trekkes av (fig. 37).

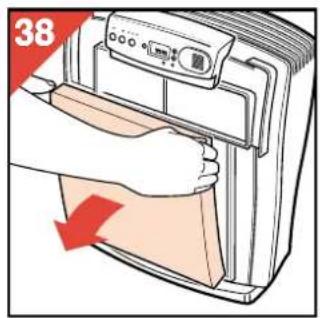

• Fjern Hepa filteret (fig. 38).

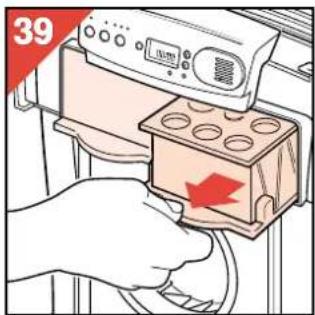

• Fjern kullfiltre (fig. 39).
• For å sette filtrene tilbake på plass gjøres dette i motsatt rekkefølge.

38

39

Sikkerhetsläs

Frontdekslet har en sikkerhetslås. Denne sikkerhetsläsen slår av motoren hvis dekslet fjernes mens luftrenseren fortsatt er i gang.

Rengjøring av forfilter

40

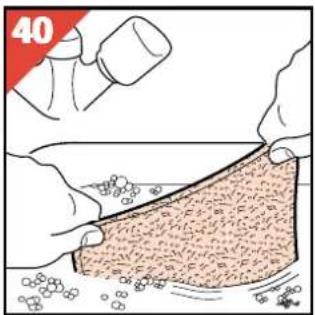

• Vask (fig. 40) eller støvsug forfilteret. De kan fjerne lo og hår f.eks. ved hjelp av en myk børste.

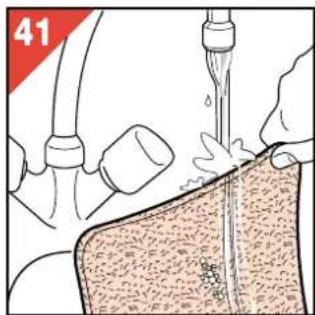

• Hvis filteret vaskes med et rengjøringsmiddel, skyll filteret med rent varmt vann (fig. 41).
• La filteret lufttørke til det er helt tørt (fig. 42) før det settes på plass igjen.

Bytte av Hepa filteret

Fjern og bytt Hepa filteret annen hver gang De bytter det aktive kullet. Nytt Hepa filtre er tilgjengelig hos Deres forhandler under type nr. HR 4940.

Bytte av aktivt kullfilter materiale

- Fjern og bytt det aktive kullfilter materiale når bytt kullfilter indikatoren (Q) begynner å blinke (først) eller lyser kontinuerlig (senere). Glem ikke å nullstille indikatoren når bytte er foretatt (se avsnitt "Nullstilling av bytt kullfilter indikatoren").

- Nytt kullfilter materiale er tilgjengelig hos Deres forhandler under type nr. HR 4941.

43

44

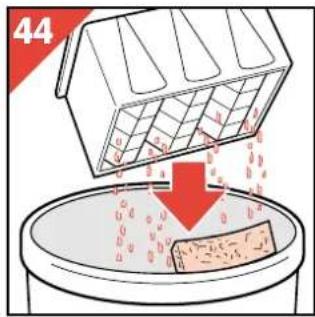

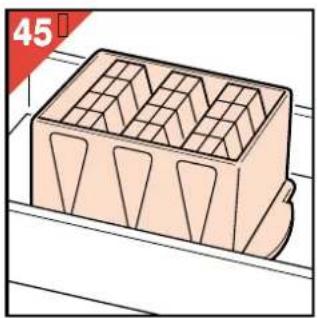

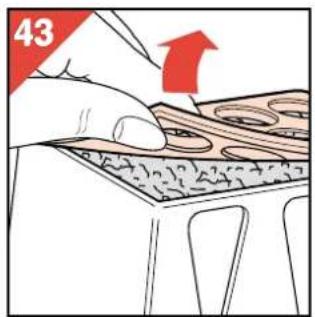

- Fjern forsiktig lokket (fig. 43). - Vipp ut skumgummi skjermen og det gamle kullfilter materiale i en søppelbøtte (fig. 44).

- Dunk lett og rist for å stabilisere innholdet (fig. 49). - Sett en ny skumgummi skjerm over kullmateriale (fig. 50).

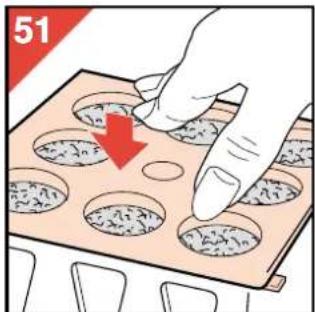

• Sett lokket tilbake på plass (fig. 51).
• Gjenta denne prosedyren for det andre kullfilteret.

Etter bytte av filtermaterialet er det nødvendig å nullstille bytt kullfilter indikatoren:

52 A100 SPEED SETTING TIME SETTING

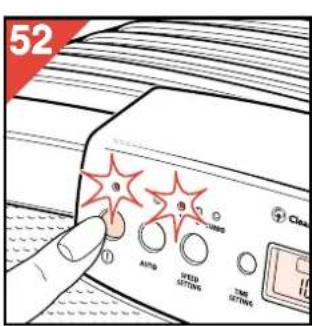

• Slå på apparatet (fig. 52).

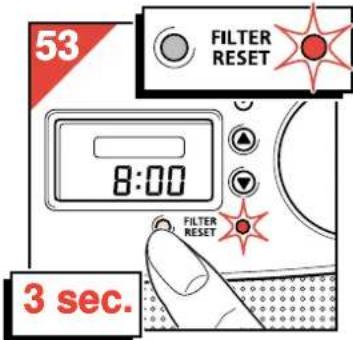

• Trykk og hold "Reset" knapp for bytt kullfilter indikator (P) i minst 3 sekunder (fig. 53). Indikatorlampen vil forbli på eller begynne å lyse. Etter en tid vil den slokke for å vise at indikatoren er nullstilt.

Automatisk overopphetingssikring

For å øke sikkerheten er det installert en overopphetingssikring som slår av viftemotoren hvis den blir for varm. For å vise at apparatet fortsatt er slått på og tilkoblet strømnettet, vil indikatorlampen fortsatt lyse.

54 ① 2 RPMs 3000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

55

Hvis dette skjer:

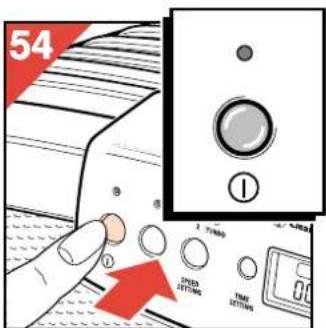

• slå av apparatet (fig. 54) (Indikatorlampen vil slokke).

- trekk støpselet ut av stikkontakten.

- vent til motoren er avkjølt (ca. 15 minutter).

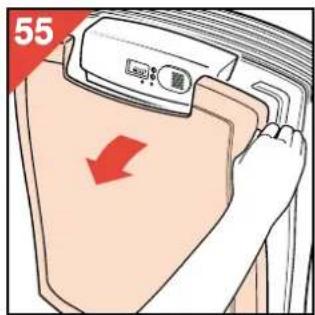

- fjern frontdekslet (fig. 55). Undersøk at filtrene ikke er tette og at det ikke er noe som hindrer luftstrømmen.

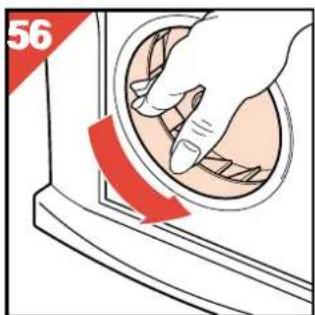

- undersøk om viften roterer fritt (fig. 56).

- lukk igjen apparatet. Sett støpselet i stikkontakten og slå på apparatet.

Hvis den automatiske overopphetingssikringen aktiveres gjentatte ganger anbefales det å ta apparatet med til Deres forhandler for undersøkelse.
