KÄYTTÖOHJE AC4116 PHILIPS

Vaatimustenmukaisuus 2

Verkkosulake (vain Iso-Britannia) 2

Tavaramerkit 2

2 Tärkeää 3

Turvallisuus 3

Tuotteen hoito 4

Vanhan tuotteen sekä vanhojen akkujen ja

paristojen hävittäminen 4

3 Kotiteatterijärjestelmä 5

Päälaite 5

Kaukosäädin 5

4 Kotiteatterijärjestelmän liittäminen 7

Liittimet 7

Television liitännät 7

Äänen liittäminen televisiosta tai muista

laitteista 8

5 Kotiteatterin käyttäminen 8

Ennen aloittamista 8

Äänen valinta 8

Levyn toistaminen 9

Toistaminen USB-muistilaitteesta 10

Lisää levy- tai USB-toistotoimintoja 10

Radiotoisto 11

Äänen toistaminen televisiosta tai muista

laitteista 11

MP3-äänitiedostojen luominen 11

6 Asetusten muuttaminen 12

Asetusvalikon avaaminen 12

Yleisten asetusten muuttaminen 12

Ääniasetusten muuttaminen 13

Videoasetusten muuttaminen 13

Omien asetusten muuttaminen 14

7 Ohjelmiston päivittäminen 14

Ohjelmistoversion tarkistaminen 14

Ohjelmiston päivittäminen CD-R-levyltä

tai USB-laitteelta 14

8 Tuotetiedot 15

9 Vianmääritys 16

10 Hakemisto 18

1 Huomautus

Tekijänoikeus

Tämä laite sisältää kopiosuojatekniikkaa, joka on suojattu Yhdysvaltain patenteilla ja muilla Rovi Corporationin immateriaalioikeuksilla. Tekniikan valmistustavan selvittäminen ja laitteen purkaminen on kiellettyä.

Tekijänoikeus Isossa-Britanniassa

Tallennukseen ja toistoon saatetaan tarvita lupa. Lisätietoja Copyright Act 1956 ja The Performers Protection Acts 1958 to 1972.

Vaatimustenmukaisuus

Tämä laite on direktiivien 2006/95/EC (pienjännite), 2004/108/EC (EMC) oleellisten vaatimusten ja niitä koskevien direktiivien muiden ehtojen mukainen.

Verkkosulake (vain Iso-Britannia)

Tässä tuotteessa voi käyttää hyväksyttyä muottipuristettua pistoketta. Jos verkkosulake on vaihdettava, tilalle on asetettava samanarvoinen sulake kuin pistokkeessa on ilmoitettu (esim. 10 A).

1 Irrota sulakekansi ja sulake.
2 Uuden sulakkeen on oltava BS 1362 -standardin mukainen ja sen on oltava ASTA:n hyväksymä. Jos sulake katoaa, tarkista oikea sulaketyppi jälleenmyyjältä.
3 Aseta sulakekansi paikalleen.

Huomautus

- Jotta laite olisi EMC-direktiivin (2004/108/EY) mukainen, pistoketta ei saa irrottaa virtajohdosta.

Tavaramerkit

Valmistettu Dolby Laboratoriesin luvalla. Dolby, Pro Logic ja kaksois-D-symboli ovat Dolby Laboratoriesin tavaramerkkejä.

Div®, DivX Certifi e® ja niihin liittyvät logot ovat DivX, Inc.:n rekisteröityjä tavaramerkkejä, joihin on käyttölupa.

TIETOJA DIVX-VIDEOSTA: Div☒ on DivX, Inc.:n kehittämä digitaalinen videomuoto. Tämä on virallinen DivX Certifi ed -laite, joka toistaa DivX-videota. Osoitteessa www.divx.com on lisätietoja, ja sieltä saat ohjelmistotyökaluja, joilla voit muuntaa tiedostot DivX-videoksi.

TIETOJA DIVX VIDEO-ON-DEMANDISTA: Tämä DivX Certifi ed® -laite on rekisteröitävä, jotta sillä voi toistaa DivX VOD (Video-on-demand) -sisältöä. Voit luoda rekisteröintikoodin laitteen asetusvalikon DivX VOD -osassa. Suorita rekisteröinti loppuun ja lue lisää DivX VOD -videosta käyttämällä tätä koodia osoitteessa vod.divx.com.

Windows Windows Media ja Windows-logo ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa.

HDMI ja HDMI-logo sekä teräväpiirtomultimedian käyttöliittymä ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa.

USB-IF-logot ovat Universal Serial Bus Implementers Forum, Inc.:n tavaramerkkejä.

Alueelliset ilmoitukset

Luokan 1 laserlaite

Varoitus! Laitteen käyttäminen muulla kuin tässä käyttöohjeessa mainitulla tavalla saattaa altistaa käyttäjän turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle. Oikeus muutoksiin varataan. Laite ei saa olla alttiina tippu-ja roiskevedelle. Huom. Toiminnanvalitsin on kytketty toisiopuolelle, eikä se kytke laitetta irti sähköverkosta. Sisäänrakennettu verkko-osa on kytkettynä sähköverkkoon aina silloin, kun pistoke on pistorasiassa.

2 Tärkeää

Perehdy kaikkiin ohjeisiin ennen kuin alat käyttää kotiteatteria. Takuu ei ole voimassa, jos vika johtuu siitä, että ohjeita ei ole noudatettu.

Turvallisuus

Sähköiskun tai tulipalon vaara!

• Älä altista tuotetta tai lisätarvikkeita sateelle tai vedelle. Älä aseta nestettä sisältäviä astioita kuten maljakoita tuotteen lähelle. Jos nesteitä kaatuu tuotteen päälle tai sisään, irrota laite heti verkkopistorasiasta. Ota yhteys Philipsin asiakastukeen, jotta tuote tarkastetaan ennen käyttöä.
• Älä aseta tuotetta tai lisätarvikkeita avotulen tai muiden lämmönlähteiden lähelle tai suoraan auringonvaloon.
• Älä koskaan aseta esineitä ilmastointiaukkoihin tai muihin tuotteen aukkoihin.
• Kun järjestelmän virta katkaistaan laitteen katkaisimesta tai irrottamalla pistoke, laite on helppo ottaa uudelleen käyttöön.
• Irrota tuotteen virtajohto pistorasiasta ennen ukkosmyrskyjä.
• Irrota virtajohto aina vetämällä pistokkeesta, ei johdosta.

Oikosulun tai tulipalon vaara!

- Ennen kuin liität tuotteen pistorasiaan, varmista, että virran jännite vastaa laitteen takaseinään tai pohjaan painettua arvoa. Älä liitä tuotetta pistorasiaan, jos jännite ei ole sama.

Loukkaantumisen tai kotiteatterijärjestelmän vaurioitumisen vaara!

• Käytä seinälle kiinnitettävän tuotteen kiinnittämiseen ainoastaan tuotteen mukana toimitettua telinettä. Kiinnitä järjestelmä seinään, joka kestää tuotteen ja telineen painon. Koninklijke Philips Electronics N.V. Philips ei vastaa virheellisestä seinäkiinnityksestä, jonka seurauksena tapahtuu onnettomuus tai vahinko.

• Kiinnitä jalustalle kiinnitettävät kaiuttimet ainoastaan laitteen mukana toimitettuihin jalustoihin. Kiinnitä jalustat kaiuttimiin tiukasti. Sijoita asennetut jalustat tasaiselle pinnalle, joka kestää kaiuttimen ja jalustan yhteispainon.

• Älä koskaan aseta tuotetta tai muita esineitä virtajohtojen tai muiden elektronisten laitteiden päälle.

• Jos tuotetta kuljetetaan alle 5 °C:n lämpötilassa, poista tuote pakkauksesta ja anna sen lämmetä huoneenlämpöiseksi ennen sen liittämistä virtalähteeseen.
• Näkyvää ja näkymätöntä lasersäteilyä, kun laite on auki. Vältä altistumista säteelle.
• Älä kosketa levykelkan sisäistä optista linssiä.

Ylikuumenemisen vaara!

- Älä koskaan asenna tuotetta ahtaaseen tilaan. Jätä tuotteen ympärille vähintään 10 cm tilaa, jotta ilma pääsee kiertämään. Varmista, että verhot tai muut esineet eivät peitä tuotteen ilmastointiaukkoja.

Saastumisen vaara!

• Älä sekoita vanhoja ja uusia tai hiili- ja alkalipohjaisia paristoja keskenään.
• Poista käytetyt paristot kaukosäätimestä. Poista paristot myös, jos tiedät, ettei kaukosäädintä käytetä pitkään aikaan.
• Paristot ovat ongelmajätettä: toimita käytetyt paristot asianmukaiseen keräyspisteeseen.

Tuotteen hoito

• Älä aseta levykelkkaan muita esineitä kuin levyjä.
• Älä aseta naarmuuntuneita tai haljenneita levyjä levykelkkaan.
• Poista levyt levykelkasta, jos laite on käyttämättä pitkään.
  • Puhdista laitetta vain mikrokuituliinalla.

Vanhan tuotteen sekä vanhojen akkujen ja paristojen hävittäminen

Tuotteen suunnittelussa ja valmistuksessa on käytetty laadukkaita materiaaleja ja osia, jotka voidaan kierrättää ja käyttää uudelleen.

Tuotteeseen kiinnitetty ylivivatun roskakorin kuva tarkoittaa, että tuote kuuluu Euroopan parlamentin ja neuvoston direktiivin 2002/96/EY soveltamisalaan. Tutustu paikalliseen sähkö- ja elektroniikkalaitteiden keräysjärjestelmään.

Toimi paikallisten sääntöjen mukaan äläkä hävitä vanhoja tuotteita talousjätteiden mukana.

Tuotteen asianmukainen hävittäminen auttaa vähentämään ympäristölle ja ihmisille mahdollisesti koituvia haittavaikutuksia.

Tuotteessa on akkuja tai paristoja, joita EU:n direktiivi 2006/66/EY koskee. Niitä ei saa hävittää tavallisen kotitalousjätteen mukana.

Tutustu paikalliseen akkujen ja paristojen keräysjärjestelmään.Hävittämällä tuotteet oikein ehkäiset ympäristö- ja henkilöhaittoja.

3 Kotiteatterijärjestelmä

Olet tehnyt erinomaisen valinnan ostaessasi Philipsin laitteen! Käytä hyväksesi Philipsin tuki ja rekisteröi kotiteatteri osoitteessa www.philips.com/welcome.

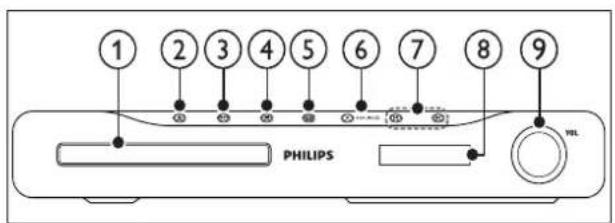

Päälaite

1 2 3 4 5 6 7 8 9 PHILIPS PUL

①Levyalusta
② (Avaa/Sulje)

Avaa tai sulkee levyalustan.

③ (Tulsto/Tauko)

Aloittaa tai keskeyttää levyn toistamisen tai jatkaa sitä.

④ (■ysäytä)

• Lopettaa toiston.
• Radiotilassa poistaa nykyisen pikavalinta-aseman.

⑤ (Valmiustila)

Käynnistää kotiteatterin tai siirtää sen valmiustilaan.

⑥SOURCE

Valitsee kotiteatterin ääni- ja kuvalähteen.

⑦ / ◀ ▶

• Siirtyy edelliseen tai seuraavaan kappaleeseen, osaan tai tiedostoon.
• Radiotilassa pikavalinta-aseman valitseminen.

⑧Näyttö
⑨Äänenvoimakkuuden säätöpyörä

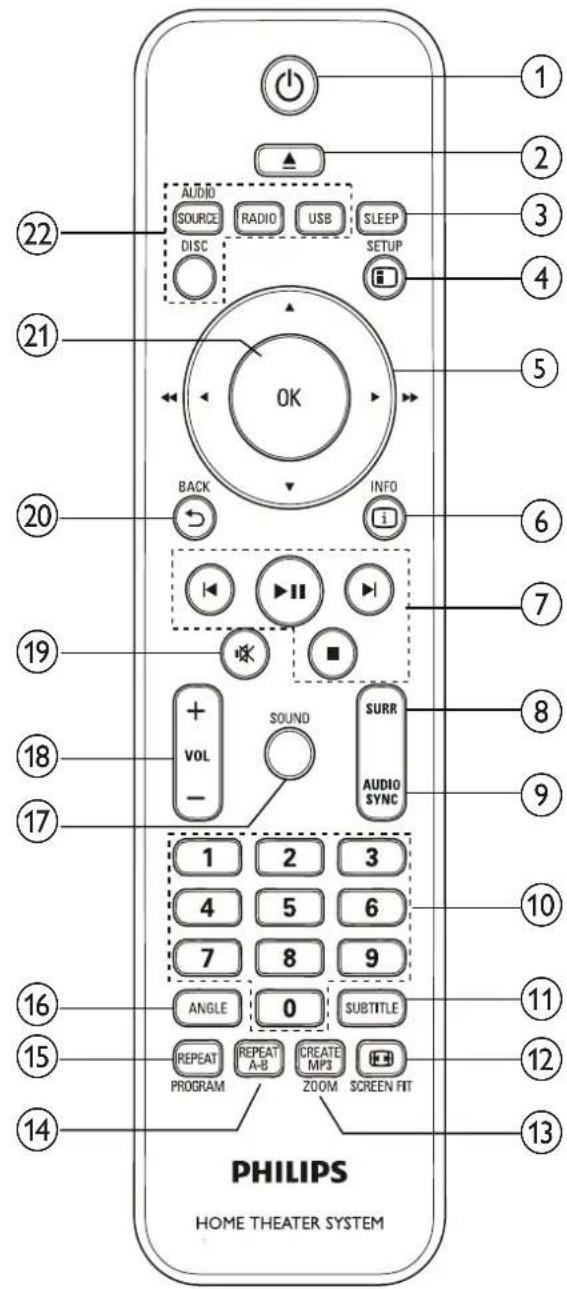

Kaukosäädin

PHILIPS HOME THEATER SYSTEM

① (Valmiustila)

Käynnistää kotiteatterin tai siirtää sen valmiustilaan.

② OPEN/CLOSE

Avaa tai sulkee levyalustan.

③SLEEP

Siirtää kotiteatterin valmiustilaan valitun ennalta määritetyn ajan kuluttua.

④S图UP

Avaa tai sulkee asetusvalikon.

⑤ ▲▼◀▶ (Navigointipainikkeet)

• Valikoissa siirtyminen.
- Videotilassa voit siirtyä nopeasti eteen-tai taaksepäin painamalla vasemmalle tai oikealle osoittavaa painiketta.
- Radiotilassa voit hakea radioasemaa painamalla vasemmalle tai oikealle osoittavaa painiketta. Voit hienosäätää radiotaajuutta painamalla ylös tai alas osoittavaa painiketta.

⑥ INFO

Näyttää nykyiset toistotiedot.

⑦Toistopainikkeet

Toiston ohjaaminen.

⑧ SURR (Surround-ääni)

Siirtyy käyttämään surround- tai stereoääntä.

⑨AUDIO SYNC

• Valitsee audiokielen tai -kanavan.
- Synkronoi ääni videoon kanssa pitämällä painiketta alhaalla. Käyttö painikkeilla +/- .

⑩Numeropainikkeet

Valitsee soitettavan laitteen.

⑪SUBTITLE

Videon tekstityskielen valitseminen.

⑫ SCREEN FIT

Sovittaa kuvasuhteen television kuvaruudun mukaan.

⑬CREATE MP3/ZOOM

• Avaa valikon MP3-tiedoston luomiseksi.
- Zoomaa videoon kohtaukseen tai kuvaan.

⑭REPEAT A-B

Merkitsee kaksi osan tai raidan kohtaa uusintatoistoa varten tai poistaa uusintatoistotilan käytöstä.

⑮REPEAT / PROGRAM

• Valitsee toistotilan tai poistaa sen käytöstä.
  • Radioasemien ohjelmointi radiotilassa.

⑯ANGLE

Näyttää eri kamerakulmien asetukset.

⑰SOUND

Valitsee äänitilan.

⑱VOL +/-

Lisää tai vähentää äänenvoimakkuutta.

⑲ ( Mykistys )

Mykistää tai palauttaa äänen.

20 BACK

Palaa edelliseen valikkonäyttöön.

②1OK

Vahvistaa syötetyn tiedon tai valinnan.

②2SOURCE-painikkeet

• AUDIO SOURCE: Valitsee audiotulolähteen.
• RADIO : Valitsee FM-radion.
• USB: Siirtyy USB-muistilaitteeseen.
• DISC: Siirtyy levylähteeseen.

4 Kotiteatterijärjestel- män liittäminen

Tässä luvussa on ohjeita kotiteatterin liittämisestä televisioon ja muihin laitteisiin. Kotiteatterin perusliitännät ja lisätarvikkeet on esitelty pikaoppaassa. Kattava interaktiivinen opas on osoitteessa www.connectivityguide.philips.com.

Huomautus

• Tuotteen takaosan tai pohjan tyyppikilvessä on tunnistetietoja ja jännitemerkintä.
• Varmista ennen liitäntöjen tekemistä, että kaikki laitteet on irrotettu virtalähteestä.

Liittimet

Muiden laitteiden liittäminen kotiteatteriisi.

Television sivussa olevat liittimet

① (USB)

USB-muistilaitteen ääni-, video- tai kuvatulo.

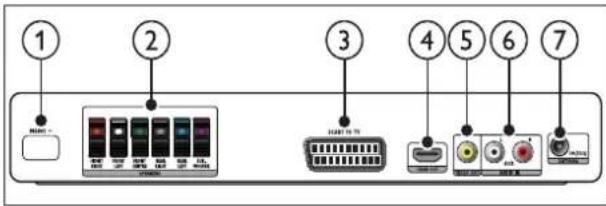

Takaosan liittimet

① ② ③ ④ ⑤ ⑥ ⑦

①AC MAINS\~ -liitäntä

Virtalähteen liitäntä.

②SPEAKERS

Kaiuttimien ja subwooferin liitäntä.

③SCART TO TV

Television Scart-tulon liitäntä.

④HDMI OUT

Television HDMI-tulon liitäntä.

⑤VIDEO OUT

Television komposiittivideotulon liitäntä.

⑥AUDIO IN-AUX

Television tai analogisen laitteen analogisen äänilähdön liitäntä.

⑦FM ANTENNA

FM-antennin liitäntä radiovastaanottoa varten.

Television liitännät

Liitä kotiteatteri suoraan televisioon jollakin seuraavista liittimistä (laadukkaimmasta videolaadusta peruslaatuun):

① HDMI
② SCART
③ Komposiittivideo

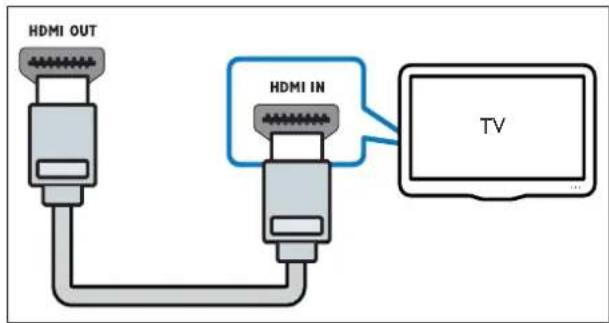

1. vaihtoehto: TV:n liittäminen HDMI-liitäntään

Huomautus

- Jos HDTV:ssä on DVI-liitin, käytä HDMI/DVI-sovitinta.

(Kaapeli on lisävaruste)

HDMI OUT HDMI IN TV

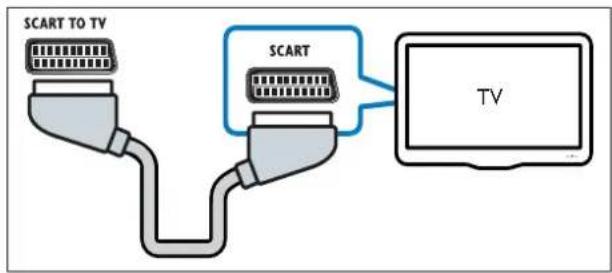

1. vaihtoehto: TV:n liittäminen Scartliitäntään

(Kaapeli on lisävaruste)

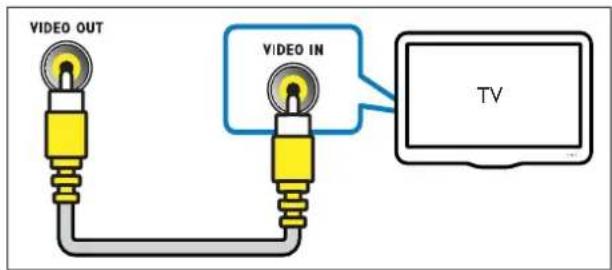

3. vaihtoehto: TV:n liittäminen komposiittivideoliitäntään (CVBS)

Huomautus

- Komposiittivideokaapelissa tai -liittimessä voi lukea AV IN, VIDEO IN, COMPOSITE tai BASEBAND.

VIDEO OUT VIDEO IN TV

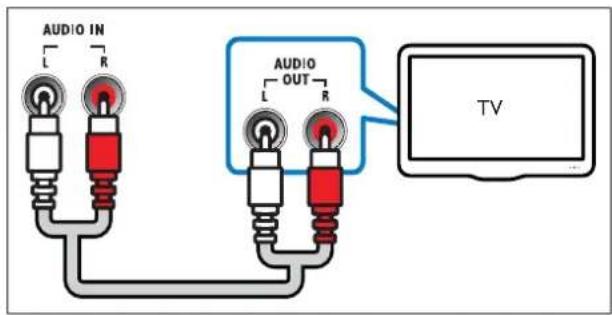

Äänen liittäminen televisiosta tai muista laitteista

Käytä kotiteatteria äänen toistamiseen TV:stä tai muusta laitteesta, kuten kaapelivastaanottimesta.

Vihje

- Valitse äänilähtö painamalla AUDIO SOURCE-painiketta.

5 Kotiteatterin käyttäminen

Tässä luvussa on tietoja siitä, miten kotiteatterilla voi toistaa mediaa useista eri lähteistä.

Ennen aloittamista

Tarkista seuraavat asiat:

• Tee tarvittavat liitännät ja suorita asennus pikaoppaassa kuvatulla tavalla.
• Vaihda TV oikeaan lähteeseen kotiteatteria varten.

Äänen valinta

Tässä luvussa kerrotaan, miten valitaan paras ääni videolle tai musiikille.

Äänitilan muuttaminen

Valitse videolle tai musiikille sopiva esimääritetty äänitila.

+ VOL - 1 2 3 SOUND SURA AUDIO SYNC

Selaa äänitiloja painamalla SOUND -painiketta toistuvasti.

Äänitila	Kuvaus
ACTION / ROCK	Parannettu ala- ja yläalue. Soveltuu erityisesti toimintaelokuviin ja rock- tai pop-musiikille.
DRAMA / JAZZ	Selkeä keski- ja yläalue. Soveltuu erityisesti draamaelokuviin ja jazz-musiikille.
CONCERT / CLASSIC	Neutraali ääni. Soveltuu erityisesti livekonserttien ja klassisen musiikin kuunteluun.
SPORTS	Maltillinen keskitaajuus ja surround-tehosteet kirkastavat äänet ja korostavat urheilutapahtumien tunnelmaa.
NIGHT	Tämä dynaamisesti ohjattu äänitila sopii elokuvien katselemiseen yöllä ja rauhallisen taustamusiikin kuuntelemiseen.

Surround-tilan muuttaminen

Surround-tiloilla koet täydellisen kuunteluelämyksen.

VOLT SOUND SURR AUDIO SYNC

Paina SURR -painiketta toistuvasti, kun haluat selata surround-tiloja.

Asetus	Kuvaus
MULTI-CHANNEL	Vaikuttava monikanavaääni takaa laadukkaan elokuvanautinnon.
STEREO	Kaksikanavainen stereoääni. Soveltuu musiikin kuunteluun.

Levyn toistaminen

Kotiteatteri voi toistaa erityyppisiä levyjä, kuten videoita, äänilevyjä ja jopa useita mediatyyppejä sisältäviä levyjä (esimerkiksi CD-R-levy, jossa on JPEG-kuvia ja MP3-musiikkitiedostoja).

1 Aseta levy kotiteatteriin.
2 Paina DISC.

→ Levyn toisto alkaa tai levyn päävalikko tulee näkyviin.

3 Ohjaa toistoa seuraavilla painikkeilla:

Painike Toimenpide
Navigointipainikkeet	Valikoissa siirtyminen.
OK Vahvistaa syötetyntiedon tai valinnan.
▶II	Aloittaa tai keskeyttäälevyn toistamisen taijatkaa sitä.
■	Lopettaa toiston.
◀/▶	Siirtyy edelliseentai seuraavaankappaleeseen, osaan taitiedostoon.
◀◀/▶▶	Nopea siirtymineneteen- tai taaksepäin.Hakunopeus muuttuutoistuvasti painettaessa.
ZOOM Zoomaa videonkohtaukseen taikuvaan.
REPEAT A-B Merkitsee kaksi osantai raidan kohtaauusintatoistoa varten tai poistaauusintatoistotilankäytöstä.
◀◀ SCREEN FIT	Sovittaa kuvasuhtentelevision kuvaruudunmukaan.

Videoasetusten käyttö

Videon katsomisen aikana voi käyttää useita hyödyllisiä ominaisuuksia.

Huomautus

- Käytettävissä olevat videoasetukset riippuvat videolähteestä.

Painike	Toimenpide
▲▼	Hidas haku eteen- tai taaksepäin. Hakunopeus muuttuu toistuvasti painettaessa.VCD/SVCD: hidas haku taaksepäin ei onnistu.
AUDIO SYNC	Valitsee audiokielen tai -kanavan.
SUBTITLE	Videon tekstityskielen valitseminen.
i INFO	Näyttää nykyiset toistotiedot.
REPEAT	Osan tai nimikkeen uusintatoisto.
ANGLE	Näyttää eri kamerakulmien asetukset.

Kuva-asetusten käyttö

Kuvien katsomisen aikana voi käyttää useita hyödyllisiä ominaisuuksia.

Painike	Toimenpide
▲ ▼	Kääntää kuvan pysty- tai vaaka-asentoon.
◀ /▶	Kuvan kiertäminen myötä- tai vastapäivään.
◀ /▶I	Siirtyminen edelliseen tai seuraavaan kuvaan.
REPEAT	Toistaa kansiossa olevan yksittäisen tiedoston tai koko kansion uudelleen.
i INFO	Näyttää valokuva-albumit pikkukuvanäkymässä.

Ääniasetusten käyttö

Äänen toistamisen aikana voi käyttää useita hyödyllisiä ominaisuuksia.

Painike	Toimenpide
REPEAT	Toistaa raidan tai koko levyn.

Toistaminen USB- muistilaitteesta

Kotiteatterissa on USB-liitäntä, jonka avulla voit katsella valokuvia, kuunnella musiikkia tai katsella elokuvia, jotka on tallennettu USB-muistilaitteeseen.

1 Liitä USB-muistilaite kotiteatteriin.

2 Paina USB.

Sisällönselausvalikko tulee näkyviin.

3 Valitse tiedosto ja paina OK.

4 Ohjaa toistoa (katso 'Levyn toistaminen' sivulla 9) toistopainikkeilla.

Huomautus

• Jos USB-muistilaite ei sovi liittimeen, käytä USB-jatkokaapelia.
• Kotiteatterijärjestelmä ei tue digitaalikameroita, jotka tarvitsevat tietokoneohjelman kuvien näyttämiseen.
• USB-muistilaitteen on oltava FAT- tai DOS-formatoitu ja massamuistityyppi-yhteensopiva.

Lisää levy- tai USB- toistotoimintoja

Videoiden ja kuvien toistamiseen levyltä ja USB-muistilaitteelta on olemassa lukuisia lisäominaisuuksia.

Musiikkidiaesityksen toistamminen

Voit luoda musiikkidiaesityksen toistamalla musiikkitiedostoja ja kuvia samanaikaisesti. Tiedostojen on oltava samalla levyllä tai samassa USB-muistilaitteessa.

1 Valitse musiikkiraita ja paina OK-painiketta.
2 Paina ← BACK-painiketta ja siirry kuvakansioon.
3 Aloita diaesitys valitsemalla kuva ja painamalla OK -painiketta.
4 Pysäytä diaesitys painamalla ■-painiketta.
5 Pysäytä musiikin toisto painamalla -painiketta.

Äänen synkronointi videon kanssa

Jos ääni ja video eivät ole synkronoitu, voit viivyttää ääntä, jotta se on samassa tahdissa kuvan kanssa.

1 Pidä AUDIO SYNC -painiketta painettuna, kunnes näyttöpaneeliin ilmestyy audio sync -viesti.
2 Synkronoi ääni ja kuva painamalla +/- -painiketta viiden sekunnin kuluessa.

Siirtyminen toistettaessa tiettyyn kohtaan

Nopea siirtyminen videon tiettyyn kohtaan antamalla kohtauksen aika.

1 Paina videon toiston aikana ⓘ INFO-painiketta.

2 Valitse Navigointipainikkeet ja OK ja valitse

• [Nimikkeen aika]: Nimikkeen aika.
• [Osan aika]: Osan aika.
• [Levy aika]: Levyn aika.
• [Kpl aika]: Raidan aika.

3 Anna kohtauksen aika ja paina sitten OK-painiketta.

Radiotoisto

Kotiteatteriin voi tallentaa jopa 40 radioasemaa.

1 Tarkista, että FM-antenni on liitetty laitteeseen.

2 Paina RADIO.

→ Teksti AUTO INSTALL...PRESS PLAY näkyy näyttöpaneelissa, jos et ole asentanut radioasemia. Paina▶II.

3 Ohjaa toistoa seuraavilla painikkeilla:

Painike Toimenpide
◀ ▶I	Pikavalinta-aseman valitseminen.
◀◀ /▶▶	Radioaseman haku.
▲▼	Radiotaajuuden hienosäätö.
■	Poista pikavalintakanava painamalla pitkään.Lopeta radioasemien asennus painamalla tätä painiketta.
PROGRAM Manuaalinen: Siirry ohjelmointitilaan painamalla kerran. Toinen painallus tallentaa radioaseman.Automaattinen: Jos haluat asentaa radioasemat uudelleen, paina painiketta viiden sekunnin ajan.

Huomautus

• AM- ja digitaaliradiota ei tueta.
- Jos stereosignaalia ei havaita, sinut kehotetaan asentamaan radioasemat uudelleen.
- Parhaan vastaanoton saat asettamalla antennin etäälle televisiosta ja muista säteilynlähteistä.

Äänen toistaminen televisiosta tai muista laitteista

Valitse liitetyn laitteen äänilähtö (katso 'Äänen liittäminen televisiosta tai muista laitteista' sivulla 8) painamalla toistuvasti AUDIO SOURCE-painiketta.

MP3-äänitiedostojen luominen

Muunna CD-äänilevyt MP3-äänitiedostoiksi kotiteatterin avulla.

1 Aseta CD-äänilevy (CDDA/HDCD) kotiteatteriin.
2 Liitä USB-muistilaite kotiteatteriin.
3 Paina äänen toistamisen aikana CREATE MP3 -painiketta.
4 Valitse [Kyllä] ja vahvista painamalla OK.

CREATE MP3
OPTIONS		TRACK
Speed	Normal	Track01	04:14
Bitrate	128kbps	Track02	04:17
CRT ID3	Yes	Track03	03:58
Device	USB1	Track04	04:51
		Track05	03:53
SUMMARY		Track06	04:09
Select Track	0	Track07	04:38
Time	00:00
Start	Exit	Select All	Deselect All

5 Valitse asetukset [ASETUKSET]-ruudussa ja paina OK -painiketta.

• [Nopeus]: Tiedoston kirjoitusnopeuden valitseminen.
• [Bit/s]: Muunnoksen laadun valitseminen.
• [Teksti ID3:een]: MP3-tiedostojen tietojen kopioiminen.
• [Laite]: Sen USB-laitteen valitseminen, johon MP3-tiedostot tallennetaan.

6 Avaa [KAPPALE]-ruutu painamalla ▶ -painiketta.

7 Valitse ääniraita ja paina OK-painiketta.

• [Valitse kaikki]: Kaikkien raitojen valitseminen.
• [Ei mitään]: Kaikkien raitojen valinnan poistaminen.

8 Muunna valitsemalla valikosta [Aloita] ja paina sitten OK -painiketta.

USB-muistilaitteeseen luodaan automaattisesti uusi kansio kaikille uusille MP3-äänitiedostoille.

- Sulje valikko valitsemalla [Lopeta] ja painamalla sitten OK-painiketta.

Huomautus

• Älä paina mitään painikkeita muuntamisen aikana.
• DTS-CD-levyjä ja kopiosuojattuja CD-levyjä ei voi muuntaa.
• MP3-tiedostoja ei voi tallentaa USB-muistilaitteeseen, joka on kirjoitus-tai salasanasuojattu.

6 Asetusten muuttaminen

Tässä luvussa kerrotaan, miten kotiteatterin asetuksia muutetaan.

Varoitus

- Useat asetukset on jo määritetty niin, että kotiteatteri toimii parhaalla mahdollisella tavalla. Jos sinulla ei ole erityistä syytä muuttaa asetuksia, on paras käyttää oletusasetuksia.

Asetusvalikon avaaminen

1 Paina SETUP.

Näkyviin tulee seuraava valikko:

Merkki Kuvaus
	[Yleiset asetukset]
	[Audioaset.]
	[Videoaset.]
[TT03]	[Omat asetukset]

2 Valitse asetusvalikko ja paina OK-painiketta. Seuraavissa osissa kerrotaan, kuinka kotiteatterin asetuksia voi muuttaa.
3 Palaa edelliseen valikkoon painamalla BACK tai poistu painamalla SETUP.

Huomautus

- Harmaana näkyviä asetuksia ei voi muuttaa.

Yleisten asetusten muuttaminen

1 Paina SETUP.
2 Valitse [Yleiset asetukset] ja paina OK-painiketta.

3 Valitse ja muokkaa seuraavia asetuksia:

• [Levylukko] : Levyn käytön rajoittaminen. Levyn toistamiseen tarvitaan salasana (PIN-koodi).
• [Näyttöhimm.]: Näyttöpaneelin kirkkauden säätäminen.
• [Valikkokieli]: Näyttövalikon kielen valitseminen.
• [Ruudunsääst.]: Näytönsästäjätilan ottaminen käyttöön ja poistaminen käytöstä. Jos näytönsästäjätila on käytössä, näyttö siirtyy valmiustilaan, kun se on ollut 10 minuuttia käyttämättä (esimerkiksi tauko- tai pysäytystilassa).
• [Uniajastin] : Uniajastimen määrittäminen siten, että kotiteatteri siirtyy valmiustilaan tietyn ajan kuluttua.
• [Autom. valmiustila]: Automaattisen valmiustilan ottaminen käyttöön ja poistaminen käytöstä. Jos se on käytössä, kotiteatteri siirtyy valmiustilaan, kun sitä ei ole käytetty 30 minuuttiin (esimerkiksi kun toisto on keskeytetty tai pysäytetty).
• [DivX® VOD Code]: Näyttää kotiteatterin DivX VOD -rekisteröintikoodin.

4 Vahvista valinta painamalla OK.

Huomautus

- Ennen kuin ostat DivX-videoita ja katselet niitä kotiteatterijärjestelmälläsi, rekisteröi kotiteatterisi DivX VOD -koodia käyttäen osoitteessa www.divx.com.

Ääniasetusten muuttaminen

1 Paina SETUP.
2 Valitse [Audioaset.] ja paina sitten OK.
3 Valitse ja muokkaa seuraavia asetuksia:

• [Kaiutinvoim.] : Yksittäisten kaiuttimien äänenvoimakkuuden säätäminen mahdollisimman tasapainoisen äänen saamiseksi.

• [Kaiutinviive] : Keski- ja takakaiuttimien viiveajan määrittäminen samantasoisen äänen saamiseksi kaikista kaiuttimista.
• [HDMI-ääni] : Television HDMI-äanilähdön ottaminen käyttöön ja poistaminen käytöstä.
• [Audio Sync] : Äänilähdön viiveen määrittäminen videolevyä toistettaessa.

4 Vahvista valinta painamalla OK.

Huomautus

- HDMI-asetuksissa television on oltava liitettynä HDMI-liitännän kautta.

Videoasetusten muuttaminen

1 Paina SETUP.
2 Valitse [Videoaset.] ja paina sitten OK.
3 Valitse ja muokkaa seuraavia asetuksia:

• [TV-järjestelmä] : Television kanssa yhteensopivan TV-järjestelmän valitseminen.
• [TV-näyttö] : TV-ruudulle sopivan kuvien näyttömuodon valitseminen.
• [väriasetus] : Esimääritetyn väriasetuksen valitseminen.
- [HDMI-asetukset] : Television HDMI-videotarkkuuden ja laajakuvanäyttömuodon valitseminen. Laajakuvanäyttövaihtoehto on valittavissa ainoastaan TV:n 16:9-laajakuvan näyttöasetuksissa.
• [HD JPEG] : tarkkojen JPEG-kuvien näyttämisen ottaminen käyttöön ja poistaminen käytöstä.

4 Vahvista valinta painamalla OK.

Huomautus

• Paras asetus on automaattisesti valittuna televisiossa. Jos haluat vaihtaa asetusta, varmista, että televisio tukee uutta asetusta.
• Jotkin videoasetukset riippuvat videolähteestä. Varmista, että levy ja televisio tukevat asetusta tai toimintoa.
• HDMI-asetuksissa television on oltava liitettynä HDMI-liitännän kautta.

Omien asetusten muuttaminen

1 Paina ⒺSETUP.
2 Valitse [Omat asetukset] ja paina OK-painiketta.
3 Valitse ja muokkaa seuraavia asetuksia:

• [Ääni] : Videon äänen kielen valitseminen.
• [Tkstitys] : Videon tekstityskielen valitseminen.
• [Levyvalikko] : Videolevyn valikkokielen valitseminen.
• [Lukitus] : Ikäluokituksen sisältävien levyjen käytön rajoittaminen. Jos haluat toistaa kaikki levyt välittämättä ikäluokituksista, valitse taso 8.
• [PBC] : Näyttää tai ohittaa VCD- ja SVCD-levyjen sisältövalikot.
• [MP3/JPEG:n näyttö] : Näyttää MP3/JPEG-kansiot tai kaikki tiedostot.
- [Salasana] : Rajoitetun levyn toistamiseen tarvittavan PIN-koodin määrittäminen tai vaihtaminen. Jos käytössä ei ole PIN-koodia tai olet unohtanut sen, kirjoita 0000 .
• [DivX Teksti] : Valitse DivX-tekstitystä tukeva merkistö.
• [Versiotiedot] : Näyttää kotiteatterin ohjelmistoversion.
• [Oletus] : Kotiteatterin tehtaalla ohjelmoitujen oletusasetusten palauttaminen.

4 Vahvista valinta painamalla OK.

Huomautus

• Jos haluamasi levyn kieli ei ole käytettävissä, voit valita luettelosta [Muu]-asetuksen ja kirjoittaa 4-numeroisen kielikoodin, jonka voit valita tämän oppaan lopusta.
• Jos valitset kielen, jota ei ole levyllä, kotiteatteri käyttää levyn oletuskieltä.
  • Levylukon, salasanan (PIN-koodin) ja lapsilukkoasetusten oletusarvoja ei voi palauttaa.

7 Ohjelmiston päivittäminen

Kun tarkistat uudet päivitykset, vertaa kotiteatterin nykyisen ohjelmiston versiota Philipsin sivustossa mahdollisesti olevaan uusimpaan ohjelmistoversioon.

Ohjelmistoversion tarkistaminen

1 Paina SETUP.
2 Valitse [Omat asetukset] > [Versiotiedot] ja paina OK -painiketta.

→ Ohjelmiston versiotiedot näytetään.

Ohjelmiston päivittäminen CD-R-levyltä tai USB-laitteelta

1 Tarkista uusin ohjelmistoversio osoitteesta www.philips.com/support.

• Hae laitteesi malli ja napsauta kohtaa Ohjelmistot ja ohjaimet.

2 Lataa ohjelmisto CD-R-levylle tai USB-muistilaitteelle.
3 Aseta CD-R-levy tai liitä USB-muistilaite kotiteatteriin.
4 Vahvista päivitys noudattamalla TV:n ohjeita.

→ Kun päivitys on valmis, kotiteatteri sammuu ja käynnistyy uudelleen automaattisesti.

- Jos näin ei tapahdu, irrota virtajohto muutamaksi sekunniksi ja liitä se sitten uudelleen.

Varoitus

- Älä katkaise laitteen virtaa tai poista CD-R-levyä tai irrota USB-laitetta kesken ohjelmistopäivityksen. Kotiteatteri voi vahingoittua.

8 Tuotetiedot

Huomautus

- Muotoilu ja tiedot voivat muuttua ilman erillistä ilmoitusta.

Aluekoodi

Aluekoodi on merkitty kotiteatterin takapaneelissa tai pohjassa olevaan tyyppikilpeen.

Maa	DVD
Eurooppa, Iso-Britannia
Tyynenmeren puoleinen Aasia, Taiwan, Korea
Latinalainen Amerikka
Australia, Uusi-Seelanti
Venäjä, Intia
Kiina

Toistettavat levyt

DVD-Video, DVD+R/+RW, DVD-R/-RW, DVD+R DL, CD-R/CD-RW, Audio CD, Video CD/SVCD, Picture CD, MP3-CD, WMA-CD, DivX-CD, USB-muistilaite

Tiedostomuoto

• Ääni: .mp3, .wma
  • Video: .divx, .divx ultra, .mpeg, .mpg
• Kuva: .jpeg, .jpg

Vahvistin

- Kokonaisteho:

• HTS3510: 300 W RMS (30 % THD)
• HTS3520: 600 W RMS (30 % THD)

• Taajuusvaste: 20 Hz–20 kHz

• Signaali/kohina-suhde: >65 dB (CCIR) / (A-painotettu)

• Tuloherkkyys:

- AUX: 2 V

Video

• Signaalijärjestelmä: PAL/NTSC
- HDMI-lähtö: 480i/576i, 480p/576p, 720p, 1080i, 1080p

Ääni

• Näytteenottotaajuus:

• MP3: 32 kHz, 44,1 kHz, 48 kHz
• WMA: 44,1 kHz, 48 kHz

• Vakiobittinopeus:

• MP3: 112–320 kbps
• WMA: 64–192 kbps

Radio

• Virityvalue: FM 87.5–108 MHz (50 kHz)
• Signaali/kohina-suhde: FM 50 dB
• Taajuusvaste: FM 180 Hz–10 kHz

USB

• Yhteensopivuus: Hi-Speed USB (2.0)
• Luokat: UMS (USB Mass Storage Class)

• Tiedostojärjestelmä: FAT12, FAT16, FAT32

• Tuetun muistin enimmäiskoko: < 160 Gt.

Päälaite

• Virtalähde: 220–240 V, \~50 Hz
- Virrankulutus:

• HTS3510: 60 W

• HTS3520: 100 W

• Virrankulutus valmiustilassa: ≤0,9 W

• Mitat (LxKxS): 360 × 58 × 320 mm
- Paino: 2,84 kg

Subwoofer

• Impedanssi: 8 ohmia
• Kaiutinelementit: 165 mm (6,5") bassokaiutin
  • Taajuusvaste: 20 Hz–150 Hz
  • Mitat (LxKxS): 122,6 × 307 × 369 mm
• Paino: 3,84 kg
• Kaapelin pituus: 3 m

Kaiuttimet

• Järjestelmä: Täyden kantaman satelliitti

• Kaiuttimen impedanssi: 8 ohmia (keskikaiutin), 4 ohmia (etu-/takakaiuttimet)
  • Kaiutinelementit: 3-tuumainen kokoaluekaiutin
  • Taajuusvaste: 150 Hz–20 kHz
• Mitat (WxHxD):

• Keskikaiuttimet: 160,9 × 95 × 92 mm

• Tyyppi: puolijohdelaser GaAIA (CD)
- Aallonpituus: 645–665 nm (DVD), 770–800 nm (CD)
• Lähtöteho: 6 mW (DVD), 7 mW (VCD/CD)
• Säteen poikkeama: 60 astetta

9 Vianmääritys

Vakava varoitus

- Sähköiskun vaara. Älä koskaan avaa tuotteen runkoa.

Älä yritä korjata tuotetta itse, jotta takuu ei mitätöidy.

Jos sinulla on ongelmia laitteen käytön kanssa, tarkista seuraavat seikat, ennen kuin otat yhteyden huoltoon. Jos ongelma ei ratkea, rekisteröi tuote ja saat tukea osoitteessa www.philips.com/welcome.

Kun otat yhteyttä Philipsiin, sinulta kysytään laitteen malli ja sarjanumero. Malli- ja sarjanumero ovat laitteen tausta- tai alapuolella. Kirjoita numerot tähän:

Mallinumero

Sarjanumero

Päälaite

Kotiteatterijärjestelmän painikkeet eivät toimi.

- Irrota kotiteatterin virtajohto muutamaksi minuutiksi ja liitä se uudelleen.

Kuva

Ei kuvaa.

• Varmista, että TV:ssä on oikea lähde kotiteatteria varten.
• Jos näin käy muutettaessa TV-järjestelmää, käytä oletustilaa: 1) Avaa levykelkka painamalla ▲ -painiketta. 2) Paina Numeropainikkeet3.
• Jos näin tapahtuu otettaessa käyttöön Progressive Scan -tila, valitse sen oletustila: 1) Avaa levykelkka painamalla ▲ -painiketta. 2) Paina Numeropainikkeet1.

HDMI-liitännän kautta ei näy kuvaa.

• Tarkista, ettei HDMI-kaapeli ole vioittunut. Vaihda tilalle uusi HDMI-kaapeli.
• Jos näin käy muutettaessa HDMI-videotarkkuutta, käytä oletustilaa: 1) Avaa levykelkka painamalla ▲ -painiketta. 2) Paina Numeropainikkeet 1.

Ääni

Ääntä ei kuulu.

- Varmista, että äänikaapelit on liitetty, ja valitse oikea lähde (esimerkiksi AUDIO SOURCE) laitteelle, josta haluat toistaa.

HDMI-liitännän kautta ei kuulu ääntä.

- Ääntä ei ehkä kuulu, jos liitetty laite ei ole HDCP (High-bandwidth Digital Content Protection) -yhteensopiva tai jos se on ainoastaan DVI-yhteensopiva. Käytä analogista tai digitaalista ääniliitäntää.

• Varmista, että [HDMI-ääni] on käytössä.

TV-ohjelman ääni ei kuulu.

- Liitä äänikaapeli kotiteatterin äänitulosta television äänilähtöön ja valitse oikea äänilähde painamalla AUDIO SOURCE -painiketta toistuvasti.

Vääristynyt ääni tai kaiku.

- Varmista, että TV:n ääni on mykistetty tai vähimmäistasolla, jos toistat ääntä kotiteatterin kautta.

Ääni ja video eivät ole synkronoitu.

- 1) Pidä toiston aikana AUDIO SYNC -painiketta alhaalla. 2) Paina viiden sekunnin kuluessa +/- .

Toistaminen

Levyä ei voi toistaa.

- Puhdista levy.

- Varmista, että kotiteatteri tukee levyä (katso ‘Tuotetiedot’ sivulla 15).

• Varmista, että kotiteatteri tukee DVD:n aluekoodia.

- DVD±RW- tai DVD±R-levyt: varmista, että levy on viimeistelty.

DivX-videotiedostojen toisto ei onnistu.

- Tarkista, että DivX-tiedosto on koodattu DivX-muuntimella kotiteatteritilaan.

- Varmista, että DivX-videotiedosto on kokonainen.

DivX-tekstitys ei näy oikein.

- Varmista, että tekstitystiedoston nimi vastaa elokuvan tiedostonimeä.

- Valitse oikea merkistö: 1) Paina SETUP - painiketta. 2) Valitse [Omat asetukset]. 3) Valitse [DivX Teksti]. 4) Valitse tuettu merkistö. 5) Paina OK - painiketta.

USB-muistilaitteen sisältöä ei voi lukea.

• Varmista, että USB-muistilaitteen muoto on yhteensopiva kotiteatterin kanssa (katso 'Tuotetiedot' sivulla 15).
• Varmista, että USB-muistilaite on alustettu tiedostojärjestelmällä, jota kotiteatterijärjestelmä tukee (NTFS ei ole tuettu).

TV-ruudussa näkyy teksti No entry tai x.

• Toimintoa ei voi käyttää.

10 Hakemisto

A

aluekoodi

asetukset

audio	13
esiasetukset	14
lapsilukko	14
tehdasasetusten palauttaminen	14
video	13
yleistä	12

asetusten muuttaminen 12

audio

asetukset 13

kieli 14,9

liitäntä 8

synkronointi videok kanssa 11

Ä

ääni

surround 9

tila 8

vianmääritys

D

diaesitys

musiikkidiaesityksen toistaminen 10

DivX

tekstitys

E

esittely

kaukosäädin 5

liittimet 7

päälaite 5

H

hoito 4

K

kaukosäädin 5

kieli

audio 14

levyvalikko 14

näyttökieli 12

tekstitys

kierrätys 4

kuva

diaesitys

vianmääritys

L

15

levy

toisto

tuetut levyt 15

liitäntä

muut laitteet 8

opas

Televisio

TV:n ääni 8,11

liittimet

M

MP3

luo MP3-tiedostoja 11

O

ohjelmisto

päivitys 17 14

versio 14

R

radio

ohjelmointi 11

toisto 14 11

virittäminen 11

S

salasana 14

T

tekstitys

kieli 9

tiedostomuodot 15

toisto

levy 9

radio 11

USB-massamuistilaite 10

valinnat 9

vianmääritys

tuotteen hävittäminen 4

tuotteen hoito 4

tuotteen tekniset tiedot 14 15

turvallisuus 3

TV

liitäntä

TV:n ääni

8, 11

7

U

USB

ohjelmistopäivitys

toisto

uusinta

14

10

9

V

vahvistin

vianmääritys

video

äänen synkronointi 11

asetukset

valinnat

9

videon aikahaku

11

15

16

13

Y

yhteystiedot

16
