Tuotetyyppi	Induktioliesi integroidulla liesituulettimella
Merkki	Falmec
Malli	Sintesi
Leveys	90 cm (malli Panoramico 90)
Keittoalueiden lukumäärä	4 induktiokeittoaluetta
Sähkönsyöttö	220-240 V ~ 50/60 Hz (yksivaiheinen) tai 380-415 V ~ 50/60 Hz (kolmivaiheinen)
Suurin kokonaisteho	7400 W
Keittotoiminnot	Booster (P), Bridge, Keep Warm (lämpimänäpito 42°C), Ajastin, Automaattinen sammutus
Ohjaukset	Kosketusohjaukset digitaalisella näytöllä ja ohjauslukolla
Liesituulettimen tyyppi	Ulkoilmapoisto tai sisäinen kierto (hiilisuodatinvaihtoehto)
Liesituulettimen nopeudet	9 nopeutta (1-9) + P-nopeus (ajastettu tehostus)
Liesituulettimen suodattimet	Pestävät metalliset rasvasuodattimet (joka 30 h); hiili-/zeoliittisuodatin valinnaisena (vaihto 3-4 kk välein)
Valaistus	Ei määritelty, todennäköisesti sisäänrakennettu LED
Turvallisuus	Hätäpysäytys, kattilan tunnistus, ylikuumenemissuoja, ohjauslukko, jäännöslämmön merkkivalo (H)
Puhdistus ja huolto	Keraamisen keittotason puhdistus metallikaapimella ja erikoispuhdistusaineella; metalliset suodattimet voidaan pestä astianpesukoneessa
Varaosat ja korjattavuus	Käytä aitoja Falmec-varaosia; korjaukset vain valtuutetussa huoltoliikkeessä
Asennus	Asennus ammattilaisen toimesta; älä asenna jääkaapin tai astianpesukoneen yläpuolelle
Kohdemaa	Vain kotitalouskäyttöön

Usein kysytyt kysymykset - Sintesi FALMEC

Mikä on Sintesi Falmec -keittotason leveys?

Sintesi Panoramico 90 -keittotason leveys on 90 cm. Muita kokoja saattaa olla, tarkista tarkka malli käyttöohjeesta.

Kuinka Booster (P) -toiminto aktivoidaan?

Sytytä keittoalue, valitse se, ja paina +-painiketta, kunnes näytössä näkyy P. Booster kestää enintään 10 minuuttia.

Millaisia kattiloita induktiotasolla voi käyttää?

Käytä yksinomaan magneettipohjaisia (rauta) kattiloita. Pohjan vähimmäishalkaisija on 120 mm ja Bridge-toiminnossa 230 mm. Alumiini- tai kuparipohjat eivät toimi.

Kuinka liesituulettimen metallisuodattimet pestään?

Pese metallisuodattimet noin 30 käyttötunnin välein. Voit liottaa ne kuumassa vedessä astianpesuaineella tai pestä ne astianpesukoneessa. Kuivaa ne hyvin ennen takaisin asettamista.

Mitä tehdä, jos keittotaso ei syty?

Tarkista, että laite on kytketty ja sulake ei ole palanut. Varmista, että ohjauslukitus ei ole päällä (lukituspainike). Puhdista kosketuspainikkeet, jos ne ovat likaisia tai märkiä.

Kuinka Bridge-toimintoa käytetään?

Kytke keittotaso päälle, paina sitten samanaikaisesti etu- ja taka-alueen symboleja (vasen tai oikea). Säädä tehoa + ja - -painikkeilla. Poista toiminto painamalla uudelleen molempia symboleja.

Tarvitaanko sähköasentaja keittotason kytkemiseen?

Kyllä, sähköliitäntä on tehtävä pätevän sähköasentajan toimesta määräysten mukaisesti. Kaapelin poikkipinta-ala ja katkaisijan koko riippuvat jännitteestä (katso taulukko käyttöohjeesta).

Kuinka keraaminen keittotason pinta puhdistetaan?

Käytä sopivaa metallikaavinta jäämien poistoon, levitä sitten erikoispuhdistusainetta pehmeällä liinalla. Huuhtele ja kuivaa. Vältä hankaavia sieniä.

Mitä vilkkuva virhekoodi 'E' tarkoittaa?

Koodi 'E' ja numero tarkoittaa vikaa. Katkaise sähkönsyöttö 5 sekunniksi nollataksesi. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoon.

Voiko liesituuletin toimia kiertoilmatilassa?

Kyllä, jos asennat aktiivihiili- tai zeoliittisuodatinvaihtoehdon. Tällöin poista takaiskuventtiili. Suodatin on vaihdettava 3-4 kuukauden välein käytöstä riippuen.

KÄYTTÖOHJE Sintesi FALMEC

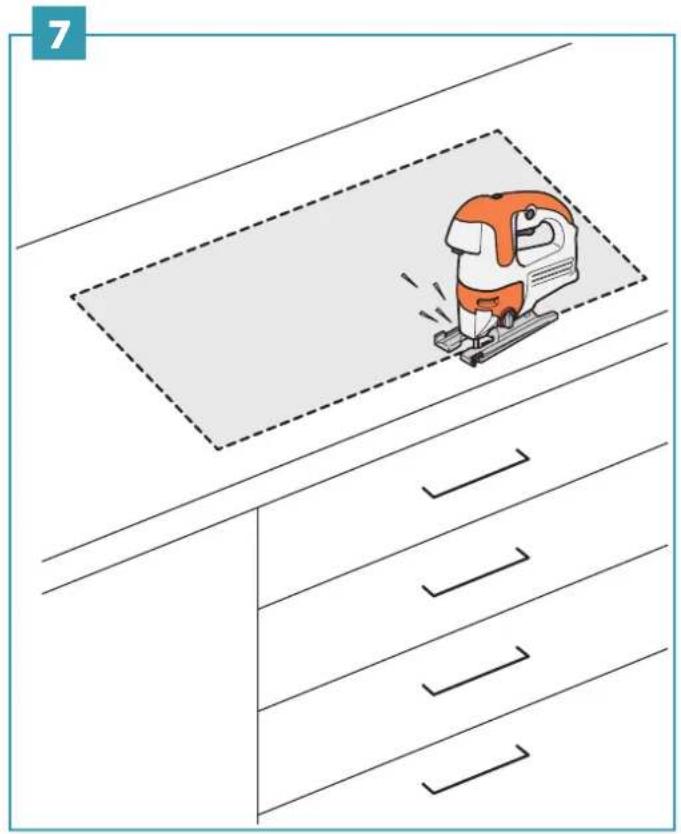

FI - Aukon mittaukset asennusta varten.

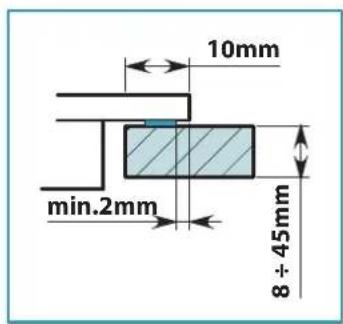

FI - Mittaukset asennusta varten.

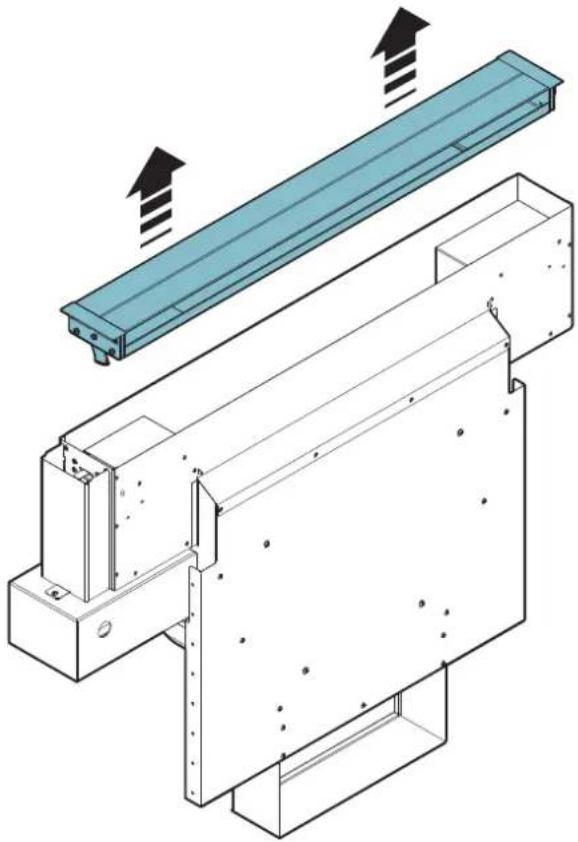

FI - Alustavat toimenpiteet:

Poista liesituulettimen (1) paneelit, aseta keittoliesi liesituulettimen (2) päälle.

1

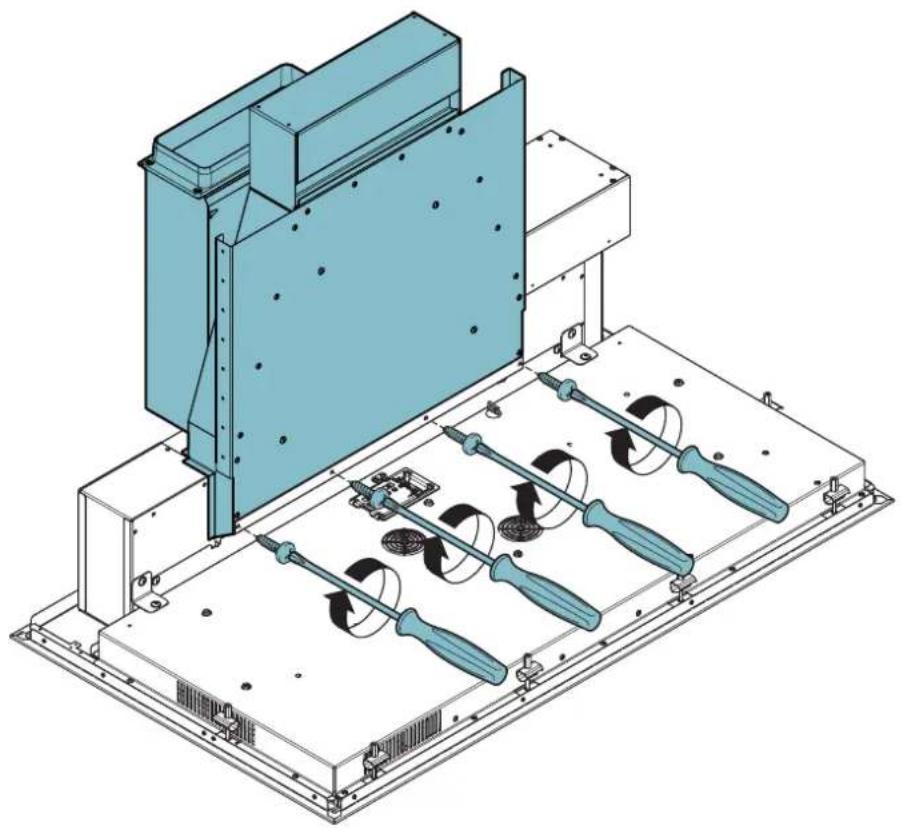

FI - Kierrä keittoliettä ja kiinnitä se liesituulettimeen useammalla ruuvilla (3). Ruuvaa tuet kiinnikkeisiin kohdassa (4).

3

FI - Liesituulettimen lisääminen alustaan (7-9); Paneelien uudelleenasetus (10).

DK - Justér støttebøjlerne (11). Skru kogepladen på arbejdsbordet (12).
NL - Stel de steunbeugels af (11). Kookplaat aanschroeven op het werkblad (12).

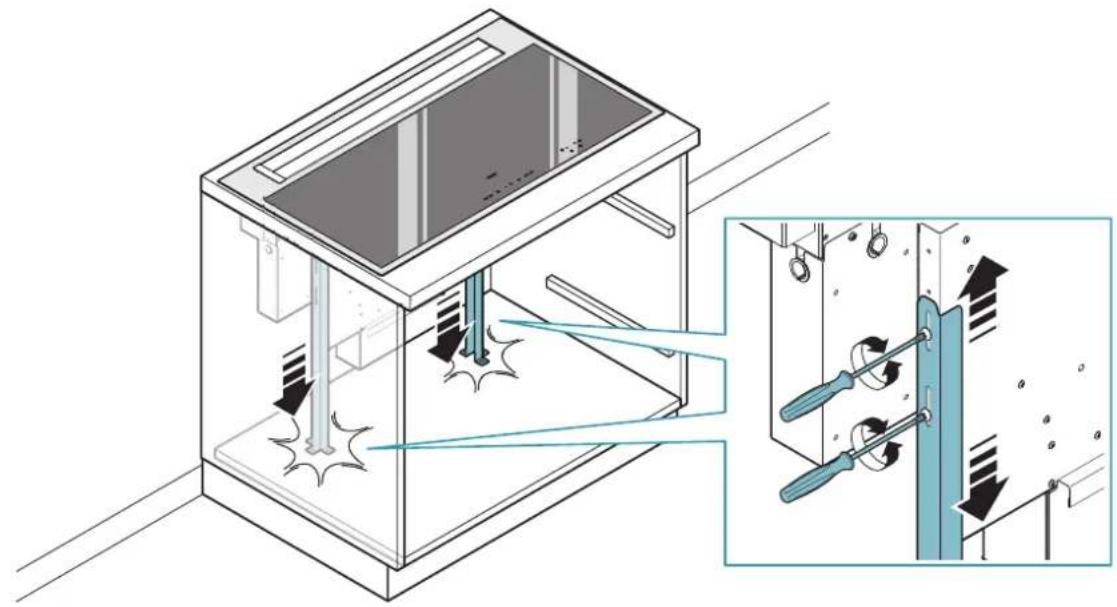

FI - Säädä tukikiinnikkeitä (11). Ruuvaa keittoliesi yhteen työtason kanssa (12).

(11).

11

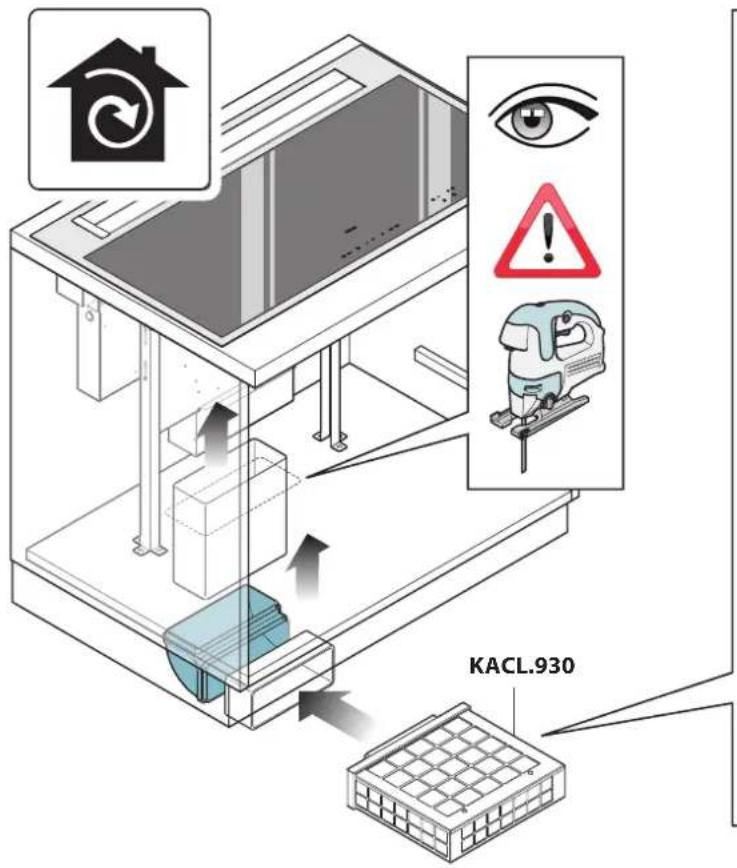

FI - Hilli-zeoliittisuodattimen asennus (lisävaruste) (16).

16

KACL.930

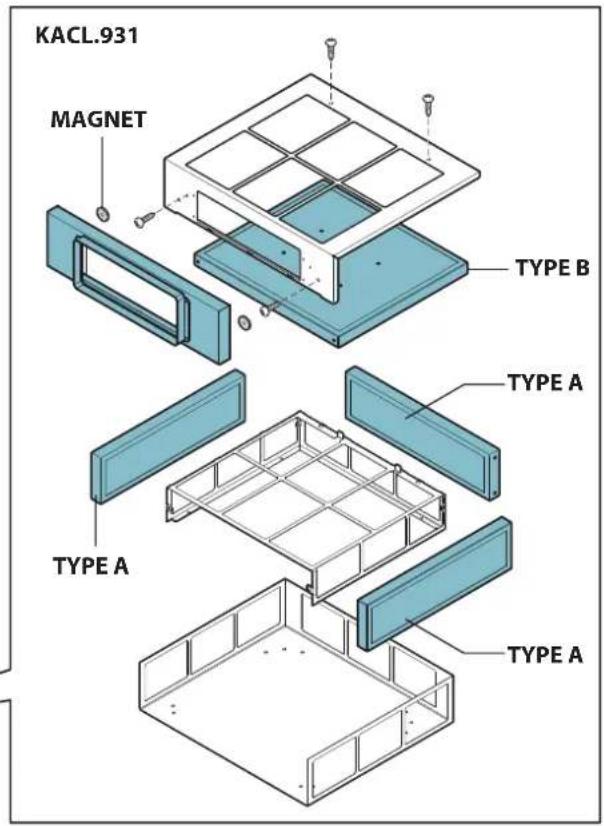

KACL.931 MAGNET TYPE B TYPE A TYPE A TYPE A

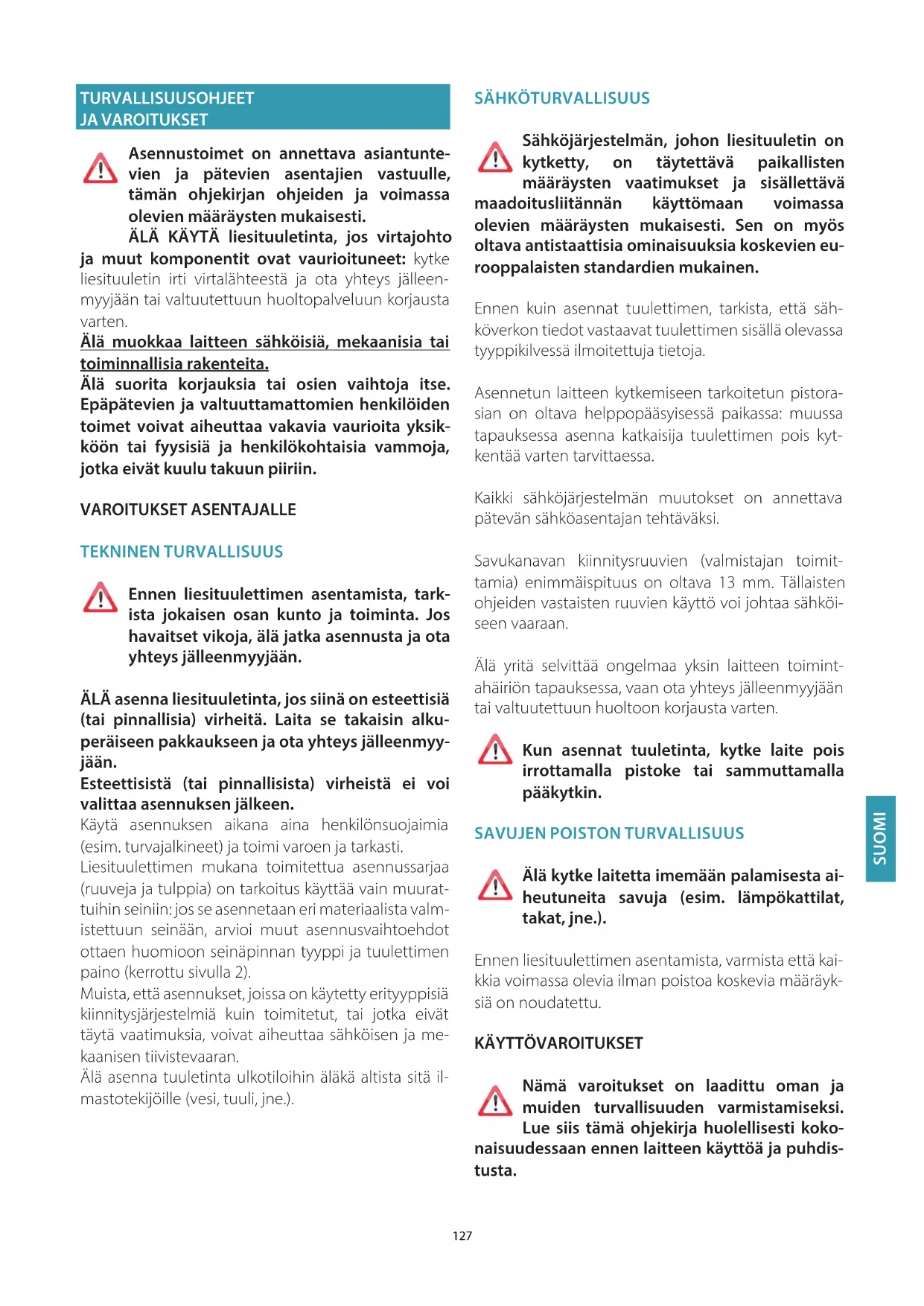

Asennustoimet on annettava asiantuntevien ja pätevien asentajien vastuulle, tämän ohjekirjan ohjeiden ja voimassa olevien määräysten mukaisesti.

ÄLÄ KÄYTÄ liesituuletinta, jos virtajohto ja muut komponentit ovat vaurioituneet: kytke liesituuletin irti virtalähteestä ja ota yhteys jälleen-myyjään tai valtuutettuun huoltopalveluun korjausta varten.

Älä muokkaa laitteen sähköisiä, mekaanisia tai toiminnallisia rakenteita.

Älä suorita korjauksia tai osien vaihtoja itse. Epäpätevien ja valtuuttamattomien henkilöiden toimet voivat aiheuttaa vakavia vaurioita yksikköön tai fyysisiä ja henkilökohtaisia vammoja, jotka eivät kuulu takuun piiriin.

VAROITUKSET ASENTAJALLE

TEKNINEN TURVALLISUUS

Ennen liesituulettimen asentamista, tarkista jokaisen osan kunto ja toiminta. Jos havaitset vikoja, älä jatka asennusta ja ota yhteys jälleenmyyjään.

ÄLÄ asenna liesituuletinta, jos siinä on esteettisiä (tai pinnallisia) virheitä. Laita se takaisin alkuperäiseen pakkaukseen ja ota yhteys jälleenmyyjään.

Esteettisistä (tai pinnallisista) virheistä ei voi valittaa asennuksen jälkeen.

Käytä asennuksen aikana aina henkilönsuojaimia (esim. turvajalkineet) ja toimi varoen ja tarkasti.

Liesituulettimen mukana toimitettua asennussarjaa (ruuveja ja tulppia) on tarkoitus käyttää vain muurattuihin seiniiin: jos se asennetaan eri materiaalista valmistettuun seinään, arvioi muut asennusvaihtoehdot ottaen huomioon seinäpinnan tyyppi ja tuulettimen paino (kerrottu sivulla 2).

Muista, että asennukset, joissa on käytetty erityyppisiä kiinnitysjärjestelmiä kuin toimitetut, tai jotka eivät täytä vaatimuksia, voivat aiheuttaa sähköisen ja me- kaanisen tiivistevaaran.

Älä asenna tuuletinta ulkotiloihin äläkä altista sitä ilmastotekijöille (vesi, tuuli, jne.).

SÄHKÖTURVALLISUUS

Sähköjärjestelmän, johon liesituuletin on kytketty, on täytettävä paikallisten määräysten vaatimukset ja sisällettävä maadoitusliitännän käyttömaan voimassa olevien määräysten mukaisesti. Sen on myös oltava antistaattisia ominaisuuksia koskevien eurooppalaisten standardien mukainen.

Ennen kuin asennat tuulettimen, tarkista, että sähköverkon tiedot vastaavat tuulettimen sisällä olevassa tyyppikilvessä ilmoitettuja tietoja.

Asennetun laitteen kytkemiseen tarkoitetun pistorasian on oltava helppopääsyisessä paikassa: muussa tapauksessa asenna katkaisija tuulettimen pois kyt-kentää varten tarvittaessa.

Kaikki sähköjärjestelmän muutokset on annettava pätevän sähköasentajan tehtäväksi.

Savukanavan kiinnitysruuvien (valmistajan toimittamia) enimmäispituus on oltava 13 mm. Tällaisten ohjeiden vastaisten ruuvien käyttö voi johtaa sähköiseen vaaraan.

Älä yritä selvittää ongelmaa yksin laitteen toimintahäiriön tapauksessa, vaan ota yhteys jälleenmyyjään tai valtuutettuun huoltoon korjausta varten.

Kun asennat tuuletinta, kytke laite pois irrottamalla pistoke tai sammuttamalla pääkytkin.

SAVUJEN POISTON TURVALLISUUS

Älä kytke laitetta imemään palamisesta aiheutuneita savuja (esim. lämpökattilat, takat, jne.).

Ennen liesituulettimen asentamista, varmista että kaikkia voimassa olevia ilman poistoa koskevia määräyksiä on noudatettu.

KÄYTTÖVAROITUKSET

Nämä varoitukset on laadittu oman ja muiden turvallisuuden varmistamiseksi. Lue siis tämä ohjekirja huolellisesti kokonaisuudessaan ennen laitteen käyttöä ja puhdistusta.

Valmistaja ei vastaa mistään suoraan tai epäsuorasti henkilöille, omaisuudelle tai eläimille aiheutuneista vahingoista, jotka johtuvat tässä ohjekirjassa osoitettujen varoitusten laiminlyönneistä. Tämä ohjekirja on säilytettävä aina yhdessä laitteen kanssa tulevaa tiedonhakua varten.

Jos laitteisto myydään tai siirretään toiselle omistajalle, varmista että myös ohjekirja toimitetaan uudelle käyttäjälle, jotta tämä saa ohjeet tuulettimen käytöstä ja sitä koskevista varoituksista.

Kun ruostumattomasta teräksestä valmistettu teräsliesituuletin on asennettu, se on puhdistettava suojaliiman jäännösten sekä rasva- ja öljytahrojen poistamiseksi, jotka, jos niitä ei poisteta, voivat aiheuttaa peruuttamattomia vaurioita konepellin pinnalle. Yksikön asianmukaista puhdistusta varten valmistaja suosittelee käyttämään toimitettuja kosteusliinoja, joita myydään myös erikseen.

Alkuperäisten varaosien käyttö on välttämätöntä.

KÄYTTÖTARKOITUS

Laite on tarkoitettu ainoastaan ruoan kypsentämisestä syntyneiden höyryjen poistamiseen kotitalouskeittiöissä: kaikki muu käyttö on kiellettyä. Väärinkäyttö voi aiheuttaa vahinkoa ihmisille, omaisuudelle ja eläimille ja vapauttaa valmistajan kaikesta vastuusta.

Tämän laitteen käyttö on sallittua yli 8-vuotaille lapsille ja henkilöille, joiden fyysinen, aistinvarainen tai henkinen kyky on rajoittunut, tai joilla ei ole riittävästi kokemusta ja/tai tietoa laitteesta, vain valvonnan alaisena tai kun he ovat ensin saaneet ohjeet laitteen turvallisesta käytöstä ja ymmärtäneet siihen liittyvät vaarat.

Lapset eivät saa leikkiä laitteella. Käyttäjä ei saa antaa laitteen puhdistusta tai huoltoa lasten tehtäväksi ilman valvontaa.

KÄYTTÖ- JA PUHDISTUSVAROITUKSET

Ennen puhdistusta ja huoltotöitä, kytke laite irti irrottamalla pistoke tai sammuttamalla pääkatkaisijasta.

Älä käytä liesituuletinta kosteilla käsillä tai paljain ja- loin.

Tarkista aina, että kaikki sähköiset osat (valot, poisto-tuuletin) on sammutettu kun laitetta ei käytetä.

Älä jätä mitään esineitä moottorilla toimivien siipien päälle.

Valvo aina kypsennystä uppopaiston aikana: Ylikuum-mentunut öljy voi syttyä tuleen.

Älä jätä avotulta valvomatta liesituulettimen alle.

Älä valmista ruokaa avotulella liesituulettimen alla.

Älä koskaan käytä liesituuletinta ilman metallisia rasvanpoistosuodattimia: muuten rasva ja lika kerääntyy laitteeseen ja vaarantaa sen toiminnan.

Liesituulettimen näkyvät osat voivat olla kuumia käytettäessä samaan aikaan keittolaitteiden kanssa.

Älä puhdista laitetta, kun tuulettimen osat ovat vielä kuumia.

On olemassa tulipalovaara, jos puhdistusta ei suoriteta ohjekirjassa ilmoitetuilla ohjeilla ja tuotteilla.

Sammuta laite pääkatkaisijasta, kun sitä ei käytetä pitkiin aikoihin.

Jos samaan aikaan käytetään muita kaasua tai muita polttoaineita käyttäviä laitteita (lämpökattila, uuni, takka, jne.), varmista että huone, johon savut poistetaan on tuuletettu ja täyttää paikalliset määräykset.

ASENNUS

vain ammattilaisille

Ennen liesituulettimen asennusta, lue huolellisesti kappale 'TURVALLISUUSOHJEET JA VAROITUKSET'.

TEKNISET OMINAISUUDET

Tekniset tiedot on annettu tuulettimen sisällä olevissa merkinnöissä.

SIJOITTAMINEN

Älä asenna tuuletinta ulkotiloihin äläkä altista sitä ilmastotekijöille (vesi, tuuli, jne.).

SÄHKÖLIITÄNNÄT

(vain ammattilaisille)

Kytke laite irti sähköpääverkosta ennen mitään liesituulettimella tehtäviä toimenpiteitä.

Varmista, että liesituulettimen sisällä olevat johdot eivät ole irti tai katkenneet:

vahingon sattuessa, ota yhteys lähimpään huoltoon.

Anna sähköliitännät pätevän henkilön tehtäväksi.

Liitännät on tehtävä noudattaen voimassa olevia määräyksiä.

Ennen liesituulettimen liittämistä sähköverkkoon, tarkista että:

• syöttöjännite vastaa liesituulettimen tyyppikilvessä annettuja tietoja;
• sähköjärjestelmä noudattaa ja kestää kuormituksen (ks. liesituulettimen sisällä ilmoitetut tekniset tiedot);
• verkkopistoke ja kaapeli eivät joudu kosketuksiin yli 70 °C:n lämpöti-lojen kanssa;
• virransyöttöjärjestelmä on tehokkaasti ja oikein liitetty maadoitukseen voimassa olevien määräysten mukaisesti;
• liesituulettimen liitäntään tarkoitettu pistoke on ulottuvilla.

Seuraavissa tapauksissa:

• laitteiden kaapeleissa ei ole pistoketta: käytetyn pistokkeen on oltava "standardien" mukainen. Johdot on liitettävä seuraavasti: kelta-vihreä maadoitukseen, sininen nollajohdin ja ruskea vaiheeseen. Pistoke on liitettävä sopivaan turvapistokkeeseen.
• kiinteää laitetta ei ole toimitettu virtajohdolla ja pistokkeella, tai millään muulla laitteella, joka varmistaa katkaisun pääverkosta, missä kontaktien avaus, joka sallii täyden erotuksen ylijänniteluokan III olosuhteissa.

Mainitut erotinlaitteet on asennettava pääverkon laitteisiin asennusmääräysten mukaisesti.

Kelta/vihreää maadoituskaapelia ei saa erottaa kytkimen kautta.

Valmistaja ei ota vastuuta turvamääräysten laiminlyönneistä.

SAVUJEN POISTO

ULKOINEN POISTOTUULETIN (IMU)

Tässä versiossa savut ja höyryt poistetaan ulos poistoputken kautta.

Tätä varten tuulettimen poistoliitäntä on yhdistettävä putkella ulkoiseen ulosmenoon.

Ulosmenoputken on oltava:

• halkaisijalta vähintään tuulettimen liitäntää vastaava.
• lievä kallistuma alaspäin (lasku) vaakasuorissa osioissa, jotta estetään kondenssin valuminen takaisin moottoriin.
  • vaadittu minimimäärä taitoksia.
• vaadittu minimipituus tärinän ja tuulettimen imukyvyn laskun ehkäisemiseksi.

Eristä putket, jos ne kulkevat kylmän ympäristön läpi.

Jos käytössä on 800m3/h moottoreita tai suurempia, laitteessa on tarkastusventtiili ulkoilman takaisinvirtauksen estämiseksi.

Saksaa koskeva poikkeus:

kun liesituuletinta käytetään samaan aikaan laitteiden kanssa, jotka käyttävät muuta kuin sähköä energialähteenä, huoneen negatiivinen paine ei saa nousta yli 4 Pa (4 x 10-5 bar).

KIERTOILMATUULETIN (SUODATTAVA)

Tässä mallissa ilma kulkee hiilisuodattimien läpi, joka puhdistetaan ja kierrätetään takaisin ympäristöön.

Varmista, että aktiivihiilisuodattimet ovat asennettuna tuulettimeen. Jos näin ei ole, asenna ne ohjeiden mukaan.

Tässä versiossa ei saa olla tarkastusventtiiliä: poista se, jos se löytyy moottorin ilman ulostuloliittimestä.

KOKOONPANO-OHJEET

vain ammattilaisille

Tuuletin voidaan asentaa eri konfiguraatioissa.

Yleiset kokoonpanovaiheet koskevat kaikkia asennuksia; noudata tapauskohtaisesti asennukseen annettuja ohjeita.

TOIMINTA

MILLOIN LIESITUULETIN TULEE KYTKEÄ PÄÄLLE?

Kytke liesituuletin päälle vähintään minuutti ennen kypsennyksen aloittamista savujen ja höyryjen suuntaamiseksi kohti imupintaa.

Kypsennyksen jälkeen jäta tuuletin päälle, kunnes kaikki höyryt ja hajut ovat poistuneet. Ajastintoiminnon kautta on mahdollista asettaa automaattinen sammutus, jolloin liesituuletin sammuu automaattisesti 15 minuutin käytön jälkeen.

NOPEUDEN VALINTA

nopeus (1-3): säilyttää puhtaan ilman kierron matalalla energiankulu-tuksella.

nopeus (4-5): normaalit käyttöolosuhteet.

nopeus (6-7): vahvoja hajuja ja höyryjä.

nopeus (8-P): hajujen ja höyryjen nopea poisto.

MILLOIN SUODATTIMET TULEE PESTÄ TAI VAIHTAA?

Metallisuodattimet tulee puhdistaa aina 30 käyttötunnin välein.

Aktiivihilisuodattimet tulee vaihtaa kerran 3-4 kuukauden välein, riippuen liesituulettimen käytöstä.

Lisätietoja varten katso "HUOLTO" kappale.

KOSKETUSPANEELI

①A - 9 + ⓤ ↗ 网格 ✿

1A	ON/OFFLyhyt painallus: Tuulettimen kytkentä ON/OFPitkä painallus: Tuulettimen automaattisen toiminnan akti-vointi (A) nimellistehon mukaan.
+	Nopeuden lisäys välillä 1...9 ("P":n saakka)."P"-nopeus: aktiivinen vain muutamia minuutteja, sitten nopeus 9.
—	Nopeuden lasku P:stä 1:een.
➊	Tuuletin aktivoitu (lyhyt painallus): AJASTIN (vilkuva pu-nainen merkkivalo)Automaattinen sammutus 15 min kuluttua.Toiminto pois käytöstä (punainen merkkivalo OFF), jos:- Moottori on sammutettu (1A painike).- Paina AJASTIN➊painiketta uudelleen.Kun tuuletin sammunut (pitkä painallus 4 s):tuulettimen siivekkeiden avaus ja metallisuodattimen huolto[ ][ ]Pidä näppäintä painettuna neljä sekuntia huoltotilasta poi-stumiseksi.
	METALLISEN RASVASUODATTIMEN HÄLYTYSHuolto noin 30 käyttötunnin jälkeen.Paina➊painiketta 5 sekunnin ajan laskimen nolla-amiseksi.

HIILI.ZEO-SUODATTIMEN HÄLYTYS

Huolto noin 2000 käyttötunnin jälkeen.

Paina 📊 painiketta 5 sekunnin ajan laskimen nolla-amiseksi.

Hälytyksen aktivoimiseksi:

Kun tuuletin on sammutettu, paina painikkeita

— kolmen sekunnin ajan.

Merkkivalo syttyy.

Vahvista painamalla painiketta

Jos näppäimistö on täysin passiivinen, ennen kuin otat yhteyttä tekniseen asiakastukeen, katkaise laitteen virransyöttö tilapäisesti (noin 5 s), mahdollisesti pääkatk-

aisijan kautta, sen normaalitoiminnan palauttamiseksi.

Jos tämä ei tehoa, ota yhteyttä tekniseen tukeen.

HUOLTO

Ennen puhdistusta ja huoltotöitä, kytke laite irti irrot-tamalla pistoke tai sammuttamalla pääkatkaisijasta.

Älä käytä hankaavia aineita, happoja tai syövyttäviä

aineita sisältäviä pesuaineita tai hankaavia liinoja.

Säännöllinen huolto takaa toiminnan ja suorituskyvyn ajan kuluessa.

Kiinnitä erityistä huomiota metallisiin rasvanpoistosuodattimiin: suodattimien ja niiden tukien toistuva puhdistus takaa, ettei niihin keräänny syttyvää rasvaa.

ULKOPINTOJEN PUHDISTUS

Liesituulettimen ulkopinnat on hyvä puhdistaa vähintään kerran 15 päivässä välttääksesi öljyn ja rasvan kiinnittymistä niihin. Harjatun ruostumatonla teräslä olevan liesituulettimen puhdistuksessa valmistaja suosittelee käyttämään "Magic Steel" liinoja.

Vaihtoehtoisesti ja kaikissa muissa pintatyypeissä, puhdistuksessa voi käyttää kosteaa liinaa, joka on kostutettu miedolla, nestemäisellä pesuaineella tai denaturoidulla alkoholilla.

Viimeistele puhdistus huuhtelemalla hyvin ja kuivaamalla pehmeällä liinalla.

Älä kastele tai kostuta liikaa ohjauspaneelin painikkeiden ja valaisimien läheltä, jotta kosteus ei pääse elektronisiin osiin.

Älä pese siivekkeitä pesukoneessa.

Lasipaneelit voidaan puhdistaa vain tietyllä, ei-syövyttävällä ja ei-han- kaavalla pesuaineella ja pehmeällä liinalla.

Valmistaja ei ota vastuuta näiden ohjeiden laiminlyönneistä.

SISÄPINTOJEN PUHDISTUS

Älä puhdista sähköosia, tai liesituulettimen moottorin osia, nesteillä tai liuottimilla.

Sisäisiä metalliosia varten katso edellinen kappale.

METALLISET RASVANPOISTOSUODATTIMET

Suosittelemme pesemään metallisuodattimet (F) usein (vähintään kerran kuukaudessa) jättämällä ne likoamaan kiehuvaan veteen ja pesuaineliuokseen yhdeksi tunniksi, varoen taittamasta niitä.

Älä käytä syövyttäviä, happamia tai emäksisiä pesuaineita.

Huuhtele ne hyvin ja odota, että ne kuivuvat kokonaan ennen niiden takaisin asennusta.

Pesu pesukoneessa on sallittua.

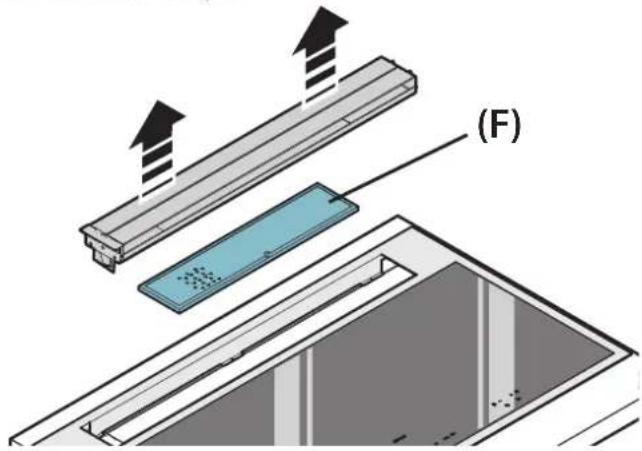

Metallisten rasvanpoistosuodattimien poistamista ja asentamista varten katso kokoamisohjeet.

(F)

HIILI-ZEO-SUODATTIMET

Normaaliolosuhteissa ne tulisi regeneroida 18 kuukauden välein ja vaihtaa kolmen vuoden välein. Suodattimen regeneroimiseksi toimi seuraavasti:

- Poista suodatin ohjeissa kuvatulla tavalla (Kuva 12).

- Laita suodattimet A, B ja C (jos olemassa) uunilin 200°C:een noin kahdeksi tunniksi.

- Kun suodatin on jäähtynyt, aseta neljä suodatinta paikalleen metallirakenteeseen.

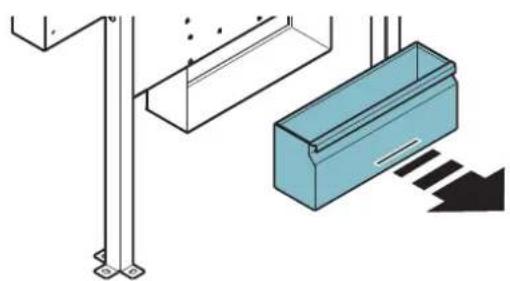

RASVAN VALUMISASTIA

Astia tulee puhdistaa 15 päivän välein.

Älä käytä syövyttäviä, happamia tai emäksisiä pesuaineita.

Perusteellisempaa puhdistusta varten poista öljyn keräysastia (ks. kuva) ja pese se kuumalla vedellä ja pesuaineella. Huuhtele se hyvin ja odota, että se kuivuu kokonaan ennen takaisin asennusta. Osat voi pestä pesukoneessa.

Nämä varoitukset on laadittu oman ja muiden turvallisuuden varmistamiseksi. Lue siis tämä ohjekirja huolellisesti kokonaisuudesnen laitteen käyttöä ja puhdistusta.

Valmistaja ei vastaa mistään suoraan tai epäsuorasti henkilöille, omaisuudelle tai eläimille aiheutuneista vahingoista, jotka johtuvat tässä ohjekirjassa osoitettujen varoitusten laiminlyönneistä.

Tämä ohjekirja on säilytettävä aina yhdessä laitteen kanssa tulevaa tiedonhakua varten.

Käyttötarkoitus

• Tämä liesi on tarkoitettu käytettäväksi kotitalouksissa lämpimien ruokien valmistusta ja lämmitystä varten.
• Älä asenna liettä ulkotiloihin äläkä altista sitä ilmastotekijöille (vesi, tuuli, jne.).
• Mikään muu käyttö ei ole sallittua.
• Asenna tämä liesi vain uuneihin tai sähkökeittiöihin, jos niissä on höyryjäähdytysjärjestelmä.
• Tämän laitteen käyttö on sallittua yli 8-vuotaille lapsille ja henkilöille, joiden fyysinen, aistinvarainen tai henkinen kyky on rajoittunut, tai joilla ei ole riittävästi kokemusta ja/tai tietoa laitteesta vain valvonnan alaisena tai kun he ovat ensin saaneet ohjeet laitteen turvallisesta käytöstä ja ymmärtäneet siihen liittyvät vaarat.

Lapset eivät saa leikkiä laitteella. Käyttäjä ei saa an-taa laitteen puhdistusta tai huoltoa lasten tehtäväksi ilman valvontaa.

- Älä jätä liesilevyä valvomatta sen ollessa toiminnassa.

Palovammojen vaara

• Käytä valvontalukkoa välttääksesi, että valtuuttamattomat henkilöt pääsevät kytkemään laitteen päälle.
• aseta paistinpannujen ja kattiloiden kahvat niin, että lapset eivät pääse koskemaan niihin.
• Sammuta levyt käytön jälkeen.
• Älä aseta mitään metalliesineitä levylle niiden ollessa päällä.

Tekninen turvallisuus

- Asennustoimet on annettava asiantuntevien ja pätevien asentajien vastuulle, tämän ohjekirjan ohjeiden ja voimassa olevien määräysten mukaisesti.

Jos virtajohto ja muut komponentit ovat vauri-oituneet, liettä El saa käyttää: kytke liesi irti virtalähteestä ja ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun korjausta varten.

Älä muokkaa laitteen sähköisiä, mekaanisia tai toiminnallisia rakenteita.

Älä suorita korjauksia tai osien vaihtoja itse. Epäpätevien ja valtuuttamattomien henkilöiden toimet voivat aiheuttaa vakavia vaurioita

yksikköön tai fyysisiä ja henkilökohtaisia vamma- moja, jotka eivät kuulu takuun piiriin.

- Ennen lieden asentamista, tarkista jokaisen osan kunto ja toiminta. Jos havaitset vikoja, älä jatka asennusta ja ota yhteys jälleenmyyjään.

Sähköjärjestelmän, johon liesi on kytketty, on täytettävä paikallisten määräysten vaakset ja sisällettävä maadoitusliitännän tömaan voimassa olevien määräysten kaisesti. Sen on myös oltava antistaattisia naisuuksia koskevien eurooppalaisten dardien mukainen.

- Lieden tyyppikilvessä olevien kytkentätietojen (jännite ja taajuus) on vastattava sähköverkon tietoja.

Vertaa näitä tietoja ennen liitäntää.

Epäselvissä tapauksissa ota yhteys sähköasentajaan.

• Älä käytä liettä ennen sen asennusta.
• Liesilevyä ei saa käyttää liikkuvassa laitteessa.
• Älä koskaan avaa laitteen koteloa.
• Falmec vakuuttaa turvamääräysten noudattamisen vain alkuperäisiä varaosia käytettäessä.
• Tätä laitetta ei ole tarkoitettu käytettäväksi ulkoisella ajastimella tai kaukosäätimellä.

KÄYTTÖVAROITUKSET

• Ennen laitteen ensimmäistä päälle kytkentää, poista kaikki suojamuovit ja tarrat.

• Käytön aikana paistinpannut ja kattilat voivat aiheuttaa ääntä, joka johtuu:

• korkeasta tehotasosta.

• erilaisista materiaaleista kattiloiden pohjassa.

- Älä koskaan käytä vettä tulen sammuttamiseen. Kytke levy pois päältä. Tukahduta liekit peitteellä, palosuojatulla peitolla tai vastaavalla.

- Älä pidä syttyviä esineitä lieden alla olevissa laatikoissa. Ruokailuvälinelaatikon on oltava palonkestävää materiaalia.

- Älä kuumenna tyhjiä kattiloita tai paistinpannuja ja tarkista aina, että kattiloissa on minimimäärä nestettä.

- Sammuta liesi käytön jälkeen.

- Seuraa kypsennystä jatkuvasti rasvojen ja öljyjen käytön tapauksessa, koska ne syttyvät helposti tuleen.

- Lämmitä rasvaa ja öljyä maksimiteholla enintään yhden minuutin ajan ja älä koskaan käytä tehoste-toimintoa.

- Varo polttamasta itseäsi laitteen käytön aikana tai sen jälkeen.

- Varmista, että mikään laitteen kiinteistä tai irrotettavista johdoista ei ole kosketuksessa lasiin tai kuumaan pannuun.

- Älä käytä liettä astioiden lämmittämiseen.

- Älä käytä liesitasolla mitään peitteitä.

- Sähkökaapeleita ei saa päästää kosketukseen lieden kanssa.

- On suositeltavaa suojata kädet pannulappuja käyttämällä. Käytä vain kuivia hanskoja tai pannulappuja.

- Käytä vain induktioliesille tarkoitettuja, tasaisella ja magneettisella pohjalla varustettuja kattiloita.

- Vältä sokerin, syntetisten alumiinimateriaalien, muovikalvojen pääsyä kosketukseen kuumien kohtien kanssa. Jäähdytyksen aikana nämä aineet voivat aiheuttaa halkeamia tai muita muutoksia pyrokeraamiselle pinnalle: sammuta laite ja poista välittömästi vielä kuumalta liedeltä

- Kun siirrät kattiloita, älä liu'uta niitä pinnalla vaan nosta niitä.

- Kattilat ja liesi on puhdistettava täydellisesti ennen toisiinsa kosketusta.

- Älä pudota mitään liedelle!

Käytä vain magneettipohjaisia kattiloi- ta.

Muut materiaalit eivät ole sallittuja.

- Käytä sopivan kokoisia kattiloita, levyn koon mukaan.

- Käytä aina kattiloita tai paistinpannuja yhdellä levyllä, myös SILTA-toimintoa käytettäessä.

- Älä sijoita kuumia kattiloita kosketusnäppäimille tai merkkivalojen päälle, koska tämä voi vaurioittaa alla olevia komponentteja.

Pidä ohjaimet ja lamput aina puhtaana.

- Älä säilytä metalliesineitä suoraan keittotason alla.

- Käytä kansia aina kun voit lämmön karkaamisen välttämiseksi.

• Kypsennä vähäisellä vedellä.

- Kun alat grillata tai kypsentää ruokia, aseta teho alemmalle tasolle.

Astioissa on erilaiset pohjat.

Pohjat voivat olla täysin rautapitoisia, sekoitettuja rauta- ja ei-rautametalleja, ei-rautametalleja.

- Pohjia, joiden materiaali ei ole rautametallia (alumiini, kupari, ...), ei voida käyttää induktiolevyjen kanssa.

- Pohjat, joissa on sekamateriaaleja, voivat lämmetä epätasaisesti eivätkä ne saavuta korkeita lämpötiloja. Jos pohja koostuu pääasiassa ei-rautaisesta materiaalista, liesi ei välttämättä tunnista kattilaa eikä keittoalue aktivoidu. Lisäksi joillakin näistä materiaaleista on taipumus vapauttaa materiaalia, joka sitoutuu lasin kuumaleimaan vahingoittamalla sen peruuttamattomasti.

- Täysin rautaiset litteät pohjat ovat soveltuvimpia ja lämpö jakautuu tasaisesti.

Turvaohjeet ja varoitukset

Varoitus tahdistimia käyttäville henkilöille:

Ota huomioon, että laitteen käytön aikana sen välittömään läheisyyteen muodostuu sähkömagneettinen kenttä. On siis pieni mahdollisuus, että se voi vaikuttaa tahdistimen toimintaan.

Jos et ole varma asiasta, ota yhteys tahdistimen valmistajaan tai lääkäriisi.

Lieden käytön aikana muodostuva sähkömagneettinen kenttä voi vaikuttaa magneettiesineiden toimintaan. Pankkikortteja, pelastusvälineitä, taskulaskimia jne. ei saa säilyttää lieden lähellä sen ollessa toiminnassa.

Laitteen alle laatikkoon säilötyt metalliesineet voivat kuumentua pitkään kestävän käytön aikana. Älä säilö metalliesineitä laatikkoon välittömästi lieden alle.

Tämä laite on varustettu jäähdytystuulettimilla. Jos integroidun laitteen alla on laatikko, laatikon ja laitteen pohjan välissä on oltava riittävästi tilaa lieden tuuletusta varten, ja jotta varmistetaan että tuulettimet eivät estyisi.

Älä koskaan käytä kahta kattilaa tai pannua samalla levyllä, tai suorakulmaisella levyllä, tai Power-Flex-levyllä.

LIEDEN TURVALAITTEET

Turvakatkaisu

Jos levy ylittää enimmäiskäyttöajan samalla teholla, se kytkeytyy automaattisesti pois päältä ja jäännöslämmön osoitin syttyy. levyn nollaamiseksi, kosketa vastaavia näppäimiä.

Tehotaso	ma-tala	1 2	3 4 5	6 7 8	9 P
Maksimi käyttötun-tien määrä	8.7	2.0	8.7	6.7	5	3 4.3	3.5	2.8	2.3	1.9	1.5

Liesi sammuu automaattisesti, jos yksi tai useampi ohjain on peitetty yli 10 sekuntia.

Toiminnan palauttamiseksi:

• poista kaikki esineet ohjauspaneelin päältä.
• puhdista ohjauspaneeli.
• kytke liesi ja haluttu liesialue päälle.

Ylikuumentumislaite

Ennen kuin liesi pääsee ylikuumenemaan, ohjain laskee käytettyä tehoa noudattaen seuraavia suojamenetelmiä:

• Tehostimen ja power-tehostimen deaktivointi, jos kytkettynä päälle.
• Tehotason asetuksen lasku.
• Päällä olevan levyn sammutus.

levyn näytöllä näkyy viesti "E2".

levy on mahdollista palauttaa käyttöön, kun oletusviesti on sammunut.

KOKOONPANON TURVAOHJEET

Asenna liesi keittiökaappien ja rungon asentamisen jälkeen.

Varmista, että työtasot on käsitelty lämpöä kestävällä liimalla, jotta ne eivät väänny tai irtoa.

Laitetta ei saa asentaa jääkaappien tai pakastinten, pesukoneiden, astianpesukoneiden tai rumpukuivaajien päälle.

SÄHKÖTURVALLISUUS

Sähköjärjestelmän, johon liesi on kytketty, on täytettävä paikallisten määräysten vaatimukset ja sisällettävä maadoitusliitännän käyttömaan voimassa olevien määräysten mukaisesti. Sen on myös oltava antistaattisia ominaisuuk-

sia koskevien eurooppalaisten standardien mukainen.

Varmista, että lieden virtajohtoa ei voida koskettaa sen jälkeen kun se on integroitu asennukseen, ja että se ei altistu mekaaniselle rasitukselle.

Asennetun laitteen kytkemiseen tarkoitetun pistorasian on oltava help-popääsyisessä paikassa: muussa tapauksessa asenna katkaisija laitteen pois kytkentää varten tarvittaessa.

Kaikki sähköjärjestelmän muutokset on annettava pätevän sähköasentajan tehtäväksi.

Älä yritä selvittää ongelmaa yksin laitteen toimintahäiriön tapauksessa, vaan ota yhteys jälleenmyyjään tai valtuutettuun huoltoon korjausta varten.

Kun asennat liettä, kytke laite pois irrottamalla pistoke tai sammuttamalla pääkytkin.

SÄHKÖLIITÄNNÄT

(vain ammattilaisille)

Kytke laite irti pääverkosta ennen mitään liedellä tehtäviä toimenpiteitä.

Varmista, että lieden sisällä olevat sähköjohdot eivät ole irti tai katkenneet:

vahingon sattuessa, ota yhteys lähimpään huoltoon.

Anna sähköliitännät pätevän henkilön tehtäväksi.

Liitännät on tehtävä noudattaen voimassa olevia määräyksiä.

Ennen lieden kytkemistä pääverkkoon, tarkista että:

• verkkojännite vastaa lieden sisällä olevassa kilvessä osoitettua jännitettä;
• sähköjärjestelmä noudattaa ja kestää kuormituksen (ks. lieden sisällä ilmoitetut tekniset tiedot);
• verkkopistoke ja kaapeli eivät joudu kosketuksiin yli 70 °C:n lämpöti-lojen kanssa;
• virransyöttöjärjestelmä on tehokkaasti ja oikein liitetty maadoitukseen voimassa olevien määräysten mukaisesti.
• lieden liitäntään tarkoitettu pistoke on ulottuvilla.

Seuraavissa tapauksissa:

- laitteiden kaapeleissa ei ole pistoketta: käytetyn pistokkeen on oltava "standardien" mukainen. Johdot on liitettävä seuraavasti: kelta-vihreä maadoitukseen, sininen nollajohdin ja ruskea vaiheeseen. Pistoke on liitettävä sopivaan turvapistokkeeseen.

- kiinteää laitetta ei ole toimitettu virtajohdolla ja pistokkeella, tai millään muulla laitteella, joka varmistaa katkaisun pääverkosta, missä kontaktien avaus, joka sallii täyden erotuksen ylijänniteluokan lll olosuhteissa.

Mainitut erotinlaitteet on asennettava pääverkon laitteisiin asennusmääräysten mukaisesti.

Kelta/vihreää maadoituskaapelia ei saa erottaa kytkimen kautta.

Valmistaja ei ota vastuuta turvamääräysten laiminlyönneistä.

Lieden liitäntä (Panoraama 90):

verkko Yhteys	Johdon koko Virtajohto Kytkin
220V - 240V~50/60Hz	1P+N / 2P 3 x 2.5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
380V - 415V~50/60Hz	2P+N 4 x 1.5 mm ^2	H 05 VV - FH 05 RR - F	16 A *
380V - 415V~50/60Hz	3P+N 5 x 1.5 mm ^2	H 05 VV - FH 05 RR - F	16 A *

* laskettuna nykytekijällä EN 60 335-2-6 standardin mukaisesti.

1 2 3 4

TEHO:

Ominaisuus 90
Kokonaisteho 2800-7400W
Asento 1
Nimellisteho 1600W
Tehostettu teho	1850W
Asento 2
Nimellisteho 2100W
Tehostettu teho (1/2)	3000W
Asento 3
Nimellisteho 2100W
Tehostettu teho (1/2)	3000W
Asento 4
Nimellisteho 1600W
Tehostettu teho	1850W

PANORAMICO 90 ■□ □■ ⬤ - + Ⓞ ■□ □■

Ohjain	kuvaus
1	Liesitaso ON/OFF. Jos mitään muuta ohjainta ei ole kytketty päälle, liesi sammuu automaattisesti muutaman sekunnin kuluttua
	Etuosan levyn valinta. Painettaessa samaan aikaan kanssa kytkee SILTA-toiminnon päälle.
	Takaosan levyn valinta. Painettaessa samaan aikaan kanssa kytkee SILTA-toiminnon päälle.
	Ohjauslohko: painettaessa yli 2 sekuntia estää kaikki ohjaimet. Ohjaimien vapauttamiseksi, toista toimenpide.
+	Nostaa kypsennyksen tehotasoa ja tehostus-valinta, tai lisää kypsennysaikaa AJASTIN-toiminnolla.
—	Laskee kypsennyksen tehotasoa ja tehostus-valinta, tai vähentää kypsennysaikaa AJASTIN-toiminnolla.

Näyttö näyttö	kuvaus
	levy valmiustilassa
	Tehotaso matalimmasta korkeimpaan, jotka voidaan valita painamalla näppäimiä + ja - .
	Tehostus: maksimi-kypsennysteho.
	Jäännöslämmön osoitus
	tehotasot välillä 0 ja 1, soveltuvat pitämään ruoan lämpimänä
	silta-toiminto käytössä.(kattilan minimihalkaisija: ∅230 mm)
	Kattila ei ole liedellä tai ei sovellu materiaalin tai koon vuoksi.(kattilan minimihalkaisija: ∅ 120 mm)
	Ohjauslohkon toiminta kytketty.

LIESITASON TOIMINTA JA KÄYTTÖ

KÄYTÄ VAIN INDUKTIOLIESILLE SOPIVIA KEITTOASTIOITA.

Kun levy on päällä, kattilan pohja lämpenee.

Levy kuumenee vain kattilan muodostaman lämmön vaikutuksesta.

Liesitaso havaitsee automaattisesti kattilan koon.

Lämmitysteho on valittava kypsennettävän ruoan mukaan.

Katso alla lyhyt taulukko:

ASETUSALUEET

1 - 2	SulatusLämmitys	Kastikkeet, voi, suklaa, gelatiiniEsikypsennetyt ruoat
2 - 3	VatkausPakasteen sulatus	Riisi, vanukas ja kypsennetyt ruoatVihannekset, kala, pakastetut ruoat
3 - 4	Höyrytys	Vihannekset, kala, liha
4 - 5	Keittäminen	Keitetyt perunat, keitot, pasta Tuoreet vihannekset
6 - 7	Kypsennä matalalla lämmityksellä	Liha, maksa, munat, makkarat Pataruoat, liharullat, sisälmykset
7 - 8	KypsennysFriteeraus	Perunat, munkit, kakut
9	Friteeraus, kiehuntapiste	Pihvit, omeletit Keittäminen
P	Friteeraus, kiehuntapiste	Suuren vesimäärän kiehuntapisteen saavuttaminen

Huomaa: liesitasojen lämmitysaika on lyhyempi kuin kaasuliesien.

PERUSTOIMINNOT

Katso vastaavan malli taulukko edelliseltä sivulta.

SILTA-TOIMINTO

Tämä toiminto kytkee levyt 1-2 ja/tai 3-4 toimintaan samanaikaisesti. Kytkentä:

- Kytke liesitaso päälle;

paina samaan aikaan merkkejä

- merkki näytetään etulevyn näytöllä;

- Paina näppäimiä + ja - virran kytkemiseksi.

Huom: tämä toiminto voidaan aktivoida vain kahden oikean ja kahden vasemman levyn välillä (ei kaksi keskimmäistä levyä).

SILTA-toiminnon SAMMUTTAMINEN:

paina samaan aikaan merkkejä

TEHOSTUS-TOIMINTO P

Tehostus vahvistaa tehoa suurempien määrien lämmittämiseksi (esim. pastavesi).

Tämä tehon nosto on käytössä enintään 10 minuuttia.

- Kytke liesi päälle;

- valitse levy;

- kosketa (+) kunnes takalevyn näytöllä näkyy

Huom: on mahdollista asettaa /vain yhteen oikeaan tai yhteen vasempaan levyyn kerralla (ei enempää kuin kaksi).

Jos ulommainen levy on asetettu tilaan P, lähellä olevaa levyä ei voi asettaa ylittämään B tasoa.

Jos sisin levy on asetettu tilaan P, ulommainen sammuu.

LÄMMITYS-TOIMINTO

42°C - Kypsennettyjen ruokien lämpötilan säilytys:

Kytke liesi päälle;

Valitse levy;

Paina (+) ja sitten (-): näkyviin tulee □ merkki.

Lieden sammuttaminen

Liesilevyn sammuttamiseksi:

Paina (-) näppäintä, kunnes levyn näytöllä näkyy 0.

Jos levy on vielä kuuma, jäännöslämmöksi määritetään H.

Kytke liesi pois päältä

Paina näppäintä ① : kaikki levyt sammuvat.

Niiden levyjen näytöllä, jotka ovat yhä kuumia, näkyy H.

Älä kosketa levyjä ennen kuin H on sammunut.

AJASTIN JA AUTOMAATTINEN SAMMUTUS

Ajastimella on kaksi toimintoa:

1 - AJASTIN;

2 – Yhden tai useamman levyn AUTOMAATTINEN SAMMUTUS.

Kesto on mahdollista määrittää enintään 99 minuuttiin.

Kun aika on kulunut loppuun, näytöllä ajan kohdalla näytetään 00 ja laite antaa äänimerkin, joka voidaan sammuttaa painamalla (+) tai (-).

AJASTIN

Asetus:

1. Jos sammutettu, kytke liesi päälle näppäimellä ja kosketa (+) ja (-) samaan aikaan.

2. Aseta haluttu aika koskettamalla näppäimiä (+) ja (-). Ajastin käynnistyy.

Ajan muokkaamiseksi toista toimenpide kohdasta 1.

Ajastimen peruuttamiseksi:

1. Jos sammutettu, kytke liesi päälle ja kosketa (+) ja (-) samaan ai-kaan. (Plus-versiossa valo ⏻).

2. Kosketa (-) näppäintä ajan kytkemiseksi 00.

AUTOMAATTINEN SAMMUTUS

Automaattista sammutusta varten:

1 - kytke liesi päälle;

2 - valitse levy;

3 - valitse teho;

4 - aseta ajastin yllä kuvatulla tavalla.

Automaattisen sammutuksen säätämiseksi toiselle levylle, toista toi- menpiteet kohdasta 2 lähtien.

AJASTINTA ja AUTOMAATTISTA SAMMUTUSTA voidaan käyttää samanaikaisesti.

MITÄ TEHDÄ ONGELMATAPAUKSISSA

Liesi tai levyt eivät kytkeydy päälle:

• Liettä ei ole liitetty sähköverkkoon.
• Suojasulake on lauennut.
• Tarkista onko lohko aktivoitu.
• Näppäinten päällä on vettä tai rasvaa.
• Näppäinten päällä on esineitä.

Näytöllä näkyy

• Levyllä ei ole kattilaa.
• Käytetty astia ei sovellu liedelle.
• Kattilan pohja on liian pieni levyn alaan nähden.

Näytöllä näkyy [E]:

• Sammuta ja kytke liesi päälle.
• Ota yhteys myynnin jälkeiseen tukeen.

Yksi levyistä tai koko liesi sammuu:

• Ylikuumentumisjärjestelmä on aktivoitunut;
• Liesi tai yksi levyistä pysyy päällä liian pitkään;
• yksi tai useampi näppäimistä on peitetty;
• yksi kattiloista on tyhjä ja pohja on ylikuumentunut.

Tuuletin pysyy päällä lieden sammutuksen jälkeen:

• Tämä ei ole toimintahäiriö: tuuletin jatkaa laitteen elektronisen virtayksikön suojaamista.
• Tuuletin pysähtyy automaattisesti.

10 VIRHEKOODIT

Huoltoteknikon apuna virhetapauksessa, käyttöliittymä antaa virheestä koodin.

Toimitetun asiakirjan "virhekoodit Basic 2", joka sisältää tarkat tiedot, lisäksi toimitetaan virheiden kokonaiskuvaukset.

E.G.O:n perusvirhekoodit on listattu seuraavassa, mukautetut käyttöliittymät voivat poiketa tästä. Standardissa yleiset käyttöliittymän virheet (Er xx) ja liesilevyjen virheet (E/x) poikkeavat toisistaan. Liesilevyjen virhetapauksessa virheellisen levyn näyttö vilkkuu vaihdellen "E" ja hex-koodi "X".

Virheko-odi	Kuvaus mahdolliset syyt	Korjaus
	Lieden levy voidaan konfigu-roida, jos näytöllä näkyy pysyvästi "C"	Ei virhettä, käyttäjä on huo-ltovalikossa.
	Kypsennys konfiguroidaan, jos vilkkuva "C" näkyy. Onnistune-en konfiguroinnin jälkeen vastaava näyttö näyttää "-". Jos "-" ei näy, tar-kista mahdolliset E/5 syyt	Käyttäjä on huoltovalikossa, ei virhettä
	Vilkkuva "E" jokaisella levyllä osoittaa, että kaikki asetukset poistetaan	Käyttäjä on huoltovalikossa, ei virhettä
	Lämpötilarajoitu-kset ylitetty	Pt tai lasin lämpötila liian korkeaNTC -> elektro-ninen lämpötila liian korkea

	Ei soveltuva kattila, esim. magneettisten ominaisuuksien menetys pohjan lämpötilan vuoksi	Moduulissa kattila luovahingollisen toimintapisteen, joka voi vaurio- ittaa laitteita,esim. IGBT:t.	1. Virhe poistetaan automaattisesti 8 s jälkeen ja liesialuetta voidaan käyttää jälleen. Uusien virhei-den tapauksessa kattila on vaihdetta-va toiseen.2. Moduuli on vaihdettava, jos virhe ilmenee ilman katti- laa lieden alueella.
	Konfiguroimaton induktiomoduuli (kaikki induktio- moduulit vasta- avat käyttöliit- tymään, mutta mikään elementti ei liity valittuun levyyn.)	induktiomo- duulia ei ole konfiguroitu	Poista lieden konfigurointi ja aktivoi manuaali- nen konfigurointi.Käynnistä käyttöliit- tymän huoltovalikko induktiomoduulin konfiguroimiseksi, jos listatut kohdat eivät riitä moduulin vaihtoon.
	Ei viestintää käyttöliittymän ja induktiomoduu- lin välillä	Ei induktiomo- duulin virran- syöttöä.Huono johdotus tai vika	Tarkista teho ja LIN li- itännät. Jos yhteys on OK, vaihda moduuli
	Pääverkon häiriöt 1	Virhe pääve- rkon taajuusha- vainnossa2. Ylijännite	Tarkista verkon jänn- ite ja taajuus, jos ok vaihda moduuli
	Ei määritettävää virhettä		Vaihda moduuli tai käyttöliittymä
	Tuuletinvika Tuulet	n tai ohjauselektroni- ikka on viallinen	Vaihda moduuli
	Viallinen lämpötila-anturi induktioyksikössä	Anturin signaali ei kelpaa; anturi tai elektroniikka on viallinen	Vaihda moduuli
	Induktioyksikön laitteistovirhe	Moduulin itse- tarkastuksessa havaittu vialli- nen laitteisto	Vaihda moduuli
	Konfigurointi- virhe	Kaksi levyä on osoitettu samal- le käyttöliitty- män elementille	Poista nykyinen konfigurointi manuaalinen konfi- gurointi huoltova- likosta
	Kiinteä anturin arvo (testitoimin- to T-anturille in- duktioyksikössä)	Ei riittävä lämp- ötilanvaihdos (10 K) 5 min sisällä lieden kytkennän jälkeen	Järjestelmän on jäähdyttävä
Ei toimin- taa eikä näyttöä	Kytkintilan vir- talähteen ylijänn- ite (ei toimintaa)	400 V yhteys Kytke	irti ja korjaa virtalinjan yhteys

Huomaa:

Järjestelmä ei havaitse kaikkia vikoja automaattisesti, esim. käyttöliittymän virransyötön vikatapauksessa.

PUHDISTUS- JA HUOLTO-OHJEET

HUOMIO! Älä koskaan käytä puhdistuksessa höyrylaitteita.

Ennen lieden puhdistamista varmista, että se on huonelämpötilassa. Puhdista liesi aina jokaisen käytön jälkeen erityisellä pyrokeraamisella puhdistusaineella.

Älä käytä tuotteita, jotka sisältävät:

- syövyttäviä aineita (sooda, hapot, ammoniakki).

- hankaavia aineita (jauheet tai tahnat).

Älä käytä teräviä tai hankaavia esineitä.

Puhdistuksen jälkeen kuivaa laite pehmeällä liinalla.

HYÖDYLLISIÄ VINKKEJÄ HUOLTOA VARTEN

Suosittelemme, että puhdistat keittotason säännöllisesti, mieluiten jokaisen käytön jälkeen. Älä käytä hankaavia sieniä tai hankaavia puhdistusaineita.

Vältä myös voimakkaita kemiallisia aineita, kuten uuninpuhdistus-suihketta, tahranpoistoaineita, tai kylpyhuoneisiin tarkoitettuja puhdistusaineita ja yleispuhdistusaineita.

Hetken epähuomio riittää

Vältä kuuman liesitason pääsyä kosketuksiin muovin, alumiinifolion, sokerin tai sokeria sisältävien ruokien kanssa. Nämä aineet on poistettava välittömästi kuumalta levyltä käyttämällä metallista puhdistuslastaa. Jos ne sulavat, ne voivat vaurioittaa pinnan. Tästä syystä suosittelemme keittotason käsittelemistä sopivalla tuotteella ennen erittäin sokeristen ruokien valmistamista.

Kiiltävä tulos kolmella yksinkertaisella toimenpiteellä:

Puhdista perusteellisesti poistamalla ensin suurimmat kovettumat ja ruokajäämät metallisella puhdistuslastalla.

Kaada sitten muutama tippa tähän tarkoitettua puhdistusainetta ky-Imälle liedelle ja hankaa talouspaperilla tai puhtaalla liinalla.

Viimeistelyä varten pyyhi liesitaso kostealla liinalla ja kuivaa se puhtaalla liinalla. Valmista!

Kuinka löydän sopivan kaapimen keraamista lasia varten?

• Metallikaavin (ei sula tai syty)
- Kaavin, joka on helppo kiinnittää ja avata
- Terä on tukevasti kiinni eikä liiku
- Terä on tukeva, puhdas ja ruostesuojattu
- Mahdollisesti sertifointilaitoksen hyväksymä kaavin (esimerkiksi TÜV-GS-sinetti)
- Sisältää käyttö- ja turvallisuusohjeet

Jos laite on integroitu pyrolyyttisellä järjestelmällä varustetun uunin tai sähkökeittiön päälle, älä käytä sitä pyrolyttisen prosessin ollessa käynnissä, koska lieden ylikuumenemissuoja voi laueta (katso asiaa kohta).

HÄVITTÄMINEN KÄYTTÖIÄN LOPUSSA

Ylivivatun roskakorin symboli laitteessa tarkoittaa, että laite on WEEE-tuote, eli "Sähkö- ja elektroniikkalaiteromua", minkä mukaan sitä ei saa hävittää normaalin lajittelemattoman

jätteen kanssa (ts."kotitalouden sekajätteen" kanssa), vaan erikseen, jotta se voidaan käsitellä uudelleenkäyttöä varten, tai erityiskäsitellä, jotta siitä voidaan poistaa ja turvallisesti hävittää ympäristölle haitalliset ain- eet ja kierrättää siitä saatavat raaka-aineet. Näiden tuotteiden asian- mukainen hävittäminen auttaa säästämään arvokkaita resursseja ja vält- tämään mahdolliset kielteiset vaikutukset ihmisten terveydelle ja ympäristölle, jotka voivat johtua jätteiden sopimattomasta hävittämis- estä.

Sinua pyydetään ottamaan yhteyttä paikallisiin viranomaisiin saadaksesi lisätietoja lähimmistä jätteenkeräyspisteistä. Tämän tyyppisen jätteen virheellinen hävittäminen voi johtaa rangaistuksiin kansallisten määräysten mukaisesti.

TIETOA HÄVITTÄMISESTÄ EUROOPAN UNIONIN MAISSA

EU:n sähkö- ja elektroniikkalaïteromudirektiivi on pantu täytäntöön eri tavoin jokaisessa maassa, joten jos haluat hävittää tämän laitteen, suosittelemme ottamaan yhteyttä paikallisiin viranomaisiin tai jälleen-myyjään saadaksesi selville, mikä on oikea hävittämismenetelmä.

TIETOA JÄTTEIDEN KÄSITTELYSTÄ EUROOPAN UNIONIN ULKOPUOLISISSA MAISSA

Ylivivattu roskakori tai roskakori -symboli on voimassa vain Euroopan unionissa: jos haluat hävittää tämän laitteen muissa maissa, suosittelemme ottamaan yhteyttä paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi selville, mikä on oikea hävitysmenetelmä.

VAROITUS!

Valmistaja pidättää oikeuden muuttaa laitteita milloin tahansa ilman erillistä ilmoitusta. Valmistajan valtuutus sitoo tämän oppaan tulostamista, kääntämistä ja edes osittaista kopiointia.

Tämän oppaan tekniset tiedot, kaaviokuvat ja tekniset tiedot ovat tiedonantoa varten, eikä niitä saa jakaa.

Tämä opas on laadittu Italian kielellä. Valmistaja ei ota vastuuta puhtaak- sikirjoitus- tai käännösvirheistä.

falmec

Life inspired.

falmec

Life inspired.

Falmec S.p.A
