BRUGSANVISNING Sintesi FALMEC

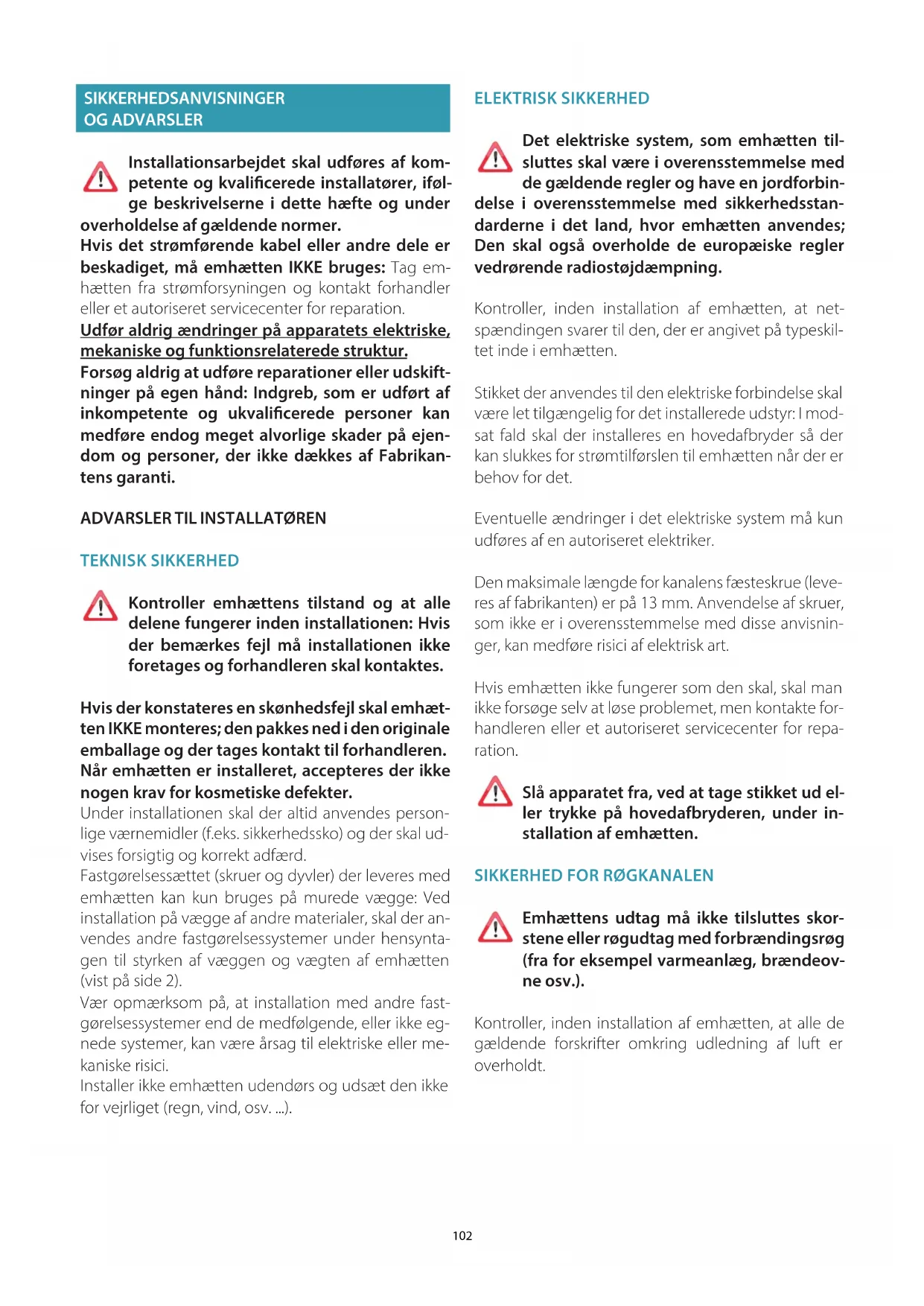

TEKNISK SIKKERHED Kontroller emhættens tilstand og at alle delene fungerer inden installationen: Hvis der bemærkes fejl må installationen ikke foretages og forhandleren skal kontaktes. Hvis der konstateres en skønhedsfejl skal emhæt- ten IKKE monteres; den pakkes ned i den originale emballage og der tages kontakt til forhandleren. Når emhætten er installeret, accepteres der ikke nogen krav for kosmetiske defekter. Under installationen skal der altid anvendes person- lige værnemidler (f.eks. sikkerhedssko) og der skal ud- vises forsigtig og korrekt adfærd. Fastgørelsessættet (skruer og dyvler) der leveres med emhætten kan kun bruges på murede vægge: Ved installation på vægge af andre materialer, skal der an- vendes andre fastgørelsessystemer under hensynta- gen til styrken af væggen og vægten af emhætten (vist på side 2). Vær opmærksom på, at installation med andre fast- gørelsessystemer end de medfølgende, eller ikke eg- nede systemer, kan være årsag til elektriske eller me- kaniske risici. Installer ikke emhætten udendørs og udsæt den ikke for vejrliget (regn, vind, osv. ...). ELEKTRISK SIKKERHED Det elektriske system, som emhætten til- sluttes skal være i overensstemmelse med de gældende regler og have en jordforbin- delse i overensstemmelse med sikkerhedsstan- darderne i det land, hvor emhætten anvendes; Den skal også overholde de europæiske regler vedrørende radiostøjdæmpning. Kontroller, inden installation af emhætten, at net- spændingen svarer til den, der er angivet på typeskil- tet inde i emhætten. Stikket der anvendes til den elektriske forbindelse skal være let tilgængelig for det installerede udstyr: I mod- sat fald skal der installeres en hovedafbryder så der kan slukkes for strømtilførslen til emhætten når der er behov for det. Eventuelle ændringer i det elektriske system må kun udføres af en autoriseret elektriker. Den maksimale længde for kanalens fæsteskrue (leve- res af fabrikanten) er på 13 mm. Anvendelse af skruer, som ikke er i overensstemmelse med disse anvisnin- ger, kan medføre risici af elektrisk art. Hvis emhætten ikke fungerer som den skal, skal man ikke forsøge selv at løse problemet, men kontakte for- handleren eller et autoriseret servicecenter for repa- ration. Slå apparatet fra, ved at tage stikket ud el- ler trykke på hovedafbryderen, under in- stallation af emhætten.

SIKKERHED FOR RØGKANALEN

Emhættens udtag må ikke tilsluttes skor- stene eller røgudtag med forbrændingsrøg (fra for eksempel varmeanlæg, brændeov- ne osv.). Kontroller, inden installation af emhætten, at alle de gældende forskrifter omkring udledning af luft er overholdt.103 DANSK

Disse advarsler er udarbejdet for egen og andres sikkerhed, og vi beder derfor om, at hele denne vejledning læses med omhu, før apparatet installeres og anvendes eller før der udføres rengøring på apparatet. Producenten påtager sig intet ansvar for eventu- elle skader, der direkte eller indirekte er forvoldt på personer, ting og kæledyr som følge af mang- lende overholdelse af sikkerhedsinstruktionerne i dette hæfte. Det er meget vigtigt, at denne brugsanvisning opbevares sammen med apparatet til fremtidig brug. Sørg for, at brugsanvisningen følger med apparatet, hvis det sælges eller overdrages til en anden person, således at den nye bruger kan gøre sig bekendt med emhættens funktion og de tilknyttede advarsler. Efter installation af emhætter i rustfrit stål, er det nød- vendigt til at rense den for at erne resterende klæbe- middel fra den beskyttende emballage og fedtpletter og olier, som, hvis de ikke ernes, kan forårsage uop- rettelig forringelse af overaden på emhætten. Fabri- kanten anbefaler, til dette formål, at anvende de med- følgende vådservietter, som også kan købes særskilt. Kræv brug af originale reservedele. BRUGSOMRÅDE Apparatet er udelukkende beregnet til udsug- ning af luften over husholdningskogeplader, og ikke kogeplader som anvendes i professionelt øjemed: Enhver anden brug betragtes som ukor- rekt, kan forårsage skader på personer, ejendom og husdur og fratager Fabrikanten ethvert ansvar. Apparatet kan anvendes af børn fra en alder på mindst 8 år, samt af personer med nedsatte fysiske, synsmæs- sige eller mentale evner, eller personer uden erfaring og det nødvendige kendskab, hvis de blot overvåges af andre, eller efter at have modtaget anvisninger om sikker brug af apparatet og fuldt ud forstået de hertil relaterede farer. Børn bør aldrig lege med apparatet. Rengøring og vedligeholdelse bør udføres af brugeren, og må al- drig udføres af børn uden at de er under opsyn.

Frakobl apparatet, ved at tage stikket ud eller trykke på hovedafbryderen, før der udføres nogen form for rengøring eller vedligeholdelse. Anvend aldrig emhætten med våde hænder eller bare fødder. Kontroller altid, at alle de elektriske dele (lys, udsuger) er slukkede, når apparatet ikke anvendes. Anbring aldrig nogen genstand på de mo- toriserede lameller. Kontroller frituregryder under brug: overophedet olie kan selvantænde. Tænd ikke åben ild under emhætten. Undlad at tilberede retter med åben ild under em- hætten. Anvend aldrig emhætten uden fedtltrene af metal; fedt og snavs vil i så tilfælde kunne aejre sig i appa- ratet og påvirke funktionen. Emhættens tilgængelige dele kan være varme, når de bruges med apparater til madlavning. Udfør aldrig rengøring heraf, når dele af emhætten stadig er varme. Hvis rengøringen ikke udføres i henhold til procedu- rerne og med de produkter, der er anført i denne vej- ledning, kan der forekomme risiko for brand. Slå hovedafbryderen fra, når apparatet ikke skal an- vendes over et længere tidsrum. Hvis der samtidigt bruges andre apparater (varmeanlæg, brændeovne, pejse osv.), som forsynes med gas eller andre brænd- sler, skal der sørges for passende ventilati- on i lokalet, hvor røgudsugningen sker, i henhold til de gældende regler.104 INSTALLATION Afsnit forbeholdt kvaliceret personale Inden installationen af emhætten, skal kapitel "SIKKERHEDSANVISNINGER OG ADVARSLER" læses grundigt. TEKNISKE SPECIFIKATIONER Apparatets tekniske data er angivet på mærker, der er anbragt inde i selve emhætten. PLACERING Installer ikke emhætten udendørs og udsæt den ikke for vejrliget (regn, vind, osv. ...). ELEKTRISK TILSLUTNING (afsnit forbeholdt kvaliceret personale) Frakobl apparatets strømforsyning, før der foretages no- gen form for indgreb på emhætten. Sørg for at ingen af de elektriske ledninger inde i emhæt- ten skæres over eller frakobles: I modsat fald tages kontakt til nærmeste servicecenter. Få fagfolk til at udføre den elektriske tilslutning. Tilslutningen skal ske i overensstemmelse med de gældende lov- bestemmelser. Før apparatet tilsluttes elnettet, kontrolleres følgende:

• At netspændingen svarer til den, der er angivet på typeskiltet inde i emhætten;

• At det elektriske anlæg opfylder forskrifterne og er i stand til at mod- stå apparatets belastning (jfr. typeskiltet med de tekniske specika- tioner, der er anbragt inde i emhætten);

• Stikket og kablet må ikke udsættes for temperaturer på over 70°C;

• At forsyningssystemet har en eektiv jordforbindelse i overensstem- melse med gældende forskrifter;

• Stikket der anvendes skal være let tilgængeligt, når emhætten er ble- vet installeret. I tilfælde af:

• Enheder med en kabelforbindelse uden stik: Stikket der anvendes skal være af typen "normaliseret". Ledningerne skal tilsluttes som føl- ger: gul-grøn til jordforbindelse, blå for neutral og brun ledning til fase. Stikket skal tilsluttes en egnet sikkerhedskontakt.

• Fast enhed der ikke er udstyret med en ledning og et stik, eller med en anden anordning, der sikrer afbrydelse fra lysnettet, med en af- stand til kontakten, der tillader fuldstændig frakobling ved betingel- serne for overspænding i kategori III. Sådanne afbrydere skal forberedes på forsyningsnettet i følge gæl- dende regler for installation. Den gule/grønne jordledning må ikke afbrydes af kontakten. Fabrikanten fralægger sig ethvert ansvar, hvis sikkerhedsforskrifterne ikke overholdes.

På denne version ledes røg og dampe fra køkkenet ud i det fri gennem et udledningsrør. Til dette formål skal udgangen på emhætten være for- bundet til et eksternt udtag via en rørføring. Røret til udtaget skal opfylde følgende betingelser:

• Diameteren skal som minimum svare til den på emhættens samle- stykke.

• Der skal være en svag hældning nedad (fald) i de vandrette sektioner for at forhindre kondens i at yde tilbage til motoren.

• Det mindst mulige antal krumninger.

• Udtaget skal udføres med den mindst mulige længde, for at forhin- dre vibrationer og forringelse af kapaciteten. Det er nødvendigt at isolere rørføringen, hvis den passerer kolde rum. For at forhindre luft udefra i at trænge ind, er der placeret en kontra- ventil når der er installeret motorer med en kapacitet på 800m

/t eller derover. Afvigelse for Tyskland: Når emhætten og apparater, der forsynes med anden energi end strøm, er i drift samtidig, må det negative tryk i lokalet ikke overstige 4 Pa (4 x 10-5 bar).

EMHÆTTE MED INTERN RECIRKULATION FILTRERENDE

I denne version, passerer luften gennem kulltre for at blive renset og recirkuleres derefter tilbage i køkkenet. Kontroller, at ltrene med aktivt kul er monterede på emhætten, i modsat fald monteres de, som angivet i monteringsvejledningen. I denne version skal kontraventilen ikke monteres: Fjern den hvis den allerede er placeret på motorens luftudtag. MONTERINGSVEJLEDNING Afsnit forbeholdt kvaliceret personale Emhætten kan installeres med forskellige kongurationer. De generelle installationstrin er gældende for alle anlæg; følg i stedet når det er anført den relevante fase vedrøren- de den ønskede installation. FUNKTION HVORNÅR SKAL EMHÆTTEN TÆNDES? Tænd for emhætten mindst et minut før madlavningen påbegyndes, for at lede røg og damp i retning af udsugningsaden. Lad emhætten fungerer indtil alle dampe og lugte er suget fuldstæn- digt ud efter madlavning: Med funktionen Timer er det muligt at ind- stille en automatisk slukning af emhætten efter 15 minutters funktion. HVILKEN HASTIGHED SKAL MAN VÆLGE? Hastighed (1-3): Holder luften ren med et lavt energiforbrug. Hastighed (4-5): Almindelige brugsbetingelser. Hastighed (6-7): Tilstedeværelse af kraftig lugt og røg. Hastighed (8-P): Hurtig udluftning af lugt og damp. HVORNÅR SKAL FILTRENE VASKES ELLER SKIFTES? Metalltre skal rengøres efter hver 30 timers brug. De aktive kulltre skal udskiftes hver 3-4 måned, afhængig af brugen af emhætten. For yderligere informationer ser kapitlet “VEDLIGEHOLDELSE”.105 DANSK KONTROLPANEL TOUCH ON/OFF Kort tryk: Tænding og slukning af emhætten Langvarigt tryk: Aktivering af den automatiske driftscyklus (A) på emhætten i henhold til pladernes eekt. Styrkeforøgelse fra 1 til…9 (op til "P"). Styrke "P": Kun aktiv i få minutter og vender så tilbage til styrke 9. Reduktion af styrken fra P til 1. For aktiv emhætte (Kort tryk): TIMER (rød blinkende ly- sdiode) Selvslukning efter 15min. Funktionen inaktiveres (slukket rød lysdiode) hvis: - Man slukker motoren (tasten

For slukket emhætte (Langvarigt tryk 4s): Åbning af la- mellerne ved vedligeholdelse af emhætten og metalltrene

Vedligeholdelse efter cirka 30 timers brug. Tryk i 5 sekunder på tasten for at nulstille tæller- en.

ALARM KULFILTER CARBON.ZEO

Vedligeholdelse efter cirka 2000 timers brug. Tryk i 5 sekunder på tasten for at nulstille tælle- ren. Aktivering af alarmen: Tryk, for slukket emhætte, i 3 sekunder på tasterne og per 3 secondi Lysdioden tænder Bekræft med tasten Hvis betjeningsboksen er fuldstændig inaktiv, afbrydes den elektriske forsyning midlertidigt (ca. 5 minutter), in- den du kontakter den tekniske serviceafdeling. Efterfølg- ende aktiveres hovedafbryderen for at genoprette den normale funktion. Hvis dette ikke har nogen eekt, kontaktes den tekniske service- afdeling. VEDLIGEHOLDELSE Frakobl apparatet, ved at tage stikket ud eller trykke på hovedafbryderen, før der udføres nogen form for rengø- ring eller vedligeholdelse. Der må ikke anvendes rengøringsmidler der indeholder slibemid- ler, syre eller er ætsende, eller klude med ru overade. Løbende vedligeholdelse sikrer god drift og ydelse over tid. Særlig opmærksomhed skal rettes mod fedtltrene af metal: Hyppig rengøring af ltrene og deres holdere vil sikre, at der ikke ophobes fedt i emhætten, hvilket er farligt, da det let antændes.

RENGØRING AF DE UDVENDIGE OVERFLADER

Det anbefales at rengøre emhætten udvendigt mindst hver 15. dag , for at forhindre at olie og fedt beskadiger overaden. Til rengøring af emhætten, der er udført i rustfrit børstet stål, anbefales det at anvende servietterne "Magic Steel". Alternativt, og for alle andre typer af overader, udføres rengøring med en fugtig klud fugtet med et neutralt rengøringsmiddel eller de- natureret alkohol. Afslut rengøring med en grundig skylning og tørring med en blød klud. Brug ikke for meget vand i nærheden af trykpanelet og lamper for at forhindre fugt i at nå elektronikken. Vask ikke apperne i opvaskemaskinen. Rengøring af glaspaneler bør foretages med en blød klud og kun med rengøringsmidler der ikke er ætsende eller slibende. Fabrikanten fralægger sig ethvert ansvar, hvis disse anvisninger ikke overholdes.

RENGØRING AF INDVENDIGE OVERFLADER

Det er forbudt at rengøre elektriske dele eller motordele inde i emhætten med væske eller opløsningsmidler. For de indvendige dele i metal, se foregående afsnit.

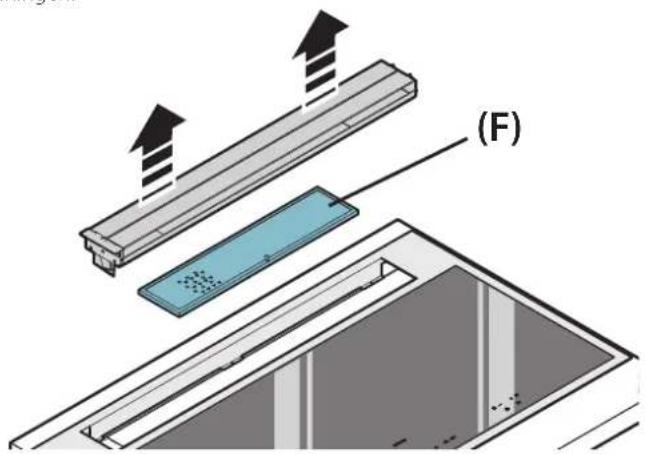

det anbefales at vaske metalltrene (F) ofte(mindst en gang om må- neden) ved at lade dem stå i blød i cirka 1 time i kogende varmt vand og opvaskemiddel uden at bøje dem. Anvend aldrig ætsende, syrlige eller alkaliske rengøringsmidler. Skyl dem med omhu og vent med at montere dem igen, til de er helt tørre. Det er tilladt at vaske ltrene i opvaskemaskinen. For udtagning og bisættelse af fedtltrene i metal, se monteringsvej- ledningen. (F)106 ZEOLIT-KULFILTRE Ved normal brug anbefales det at regenerere dem hver 18. måned og udskifte dem hvert 3. år. For at regenerere lteret skal nedenstående procedure følges: - Afmonter lteret som beskrevet i instruktionerne (Fig.12). - Indsæt ltre A, B og C (hvis de er til stede) i en husholdningsovn ved 200°C i cirka 2 timer. - Når lteret er afkølet kan de 4 ltre genmonteres på lterets metalliske struktur.

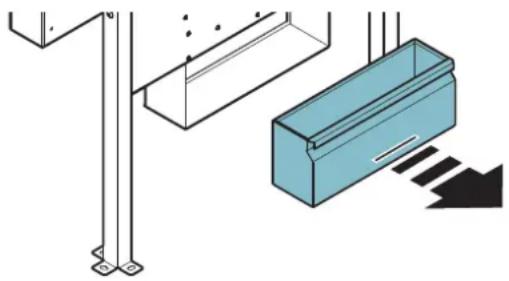

BAKKE TIL OPSAMLING AF OLIE

Det anbefales at rengøre bakken hver 15. dag. Anvend aldrig ætsende, syrlige eller alkaliske rengøringsmidler. For en mere grundig rengøring, ernes bakken til opsamling af olie (se gur), og vask den med varmt vand og opvaskemiddel. Skyl den med omhu og vent med at montere den igen, til den er helt tør. Vask i opva- skemaskinen er tilladt. SIKKERHEDSANVISNINGER OG ADVARSLER Disse advarsler er udarbejdet for egen og andres sikkerhed, og vi beder derfor om, at hele denne vejledning læses med omhu, før apparatet installeres og anvendes eller før der udføres rengøring på apparatet. Producenten påtager sig intet ansvar for eventu- elle skader, der direkte eller indirekte er forvoldt på personer, ting og kæledyr, som følge af mang- lende overholdelse af sikkerhedsinstruktionerne i dette hæfte. Det er meget vigtigt, at denne brugsanvisning opbevares sammen med apparatet til fremtidig brug. Tilsigtet brug

• Denne kogeplade skal anvendes i hjemmet for at tilberede og holde madretter varme.

• Installer ikke kogepladen udendørs og udsæt den ikke for vejrliget (regn, vind, osv. ...).

• Enhver anden brug er ikke tilladt

• Foretag kun indbygning af denne kogeplade over ovne eller elektriske komfurer, udstyret med et kølesystem.

• Apparatet kan anvendes af børn fra en alder på mindst 8 år, samt af personer med nedsatte fysi- ske, sensoriske eller mentale evner, eller personer uden erfaring og det nødvendige kendskab, hvis de blot overvåges af andre, eller efter at have modtaget anvisninger om sikker brug af appara- tet og fuldt ud forstået de hertil relaterede farer. Børn bør aldrig lege med apparatet. Rengøring og vedligeholdelse bør udføres af brugeren, og må aldrig udføres af børn uden at de er under op- syn.

• Gå aldrig væk fra kogepladen når den er tændt. Fare for forbrændinger

• Anvend funktionen for blokering af kommando- knapperne, for at forhindre at uautoriserede per- soner kan tænde for kogepladen på egen hånd.

• placerer håndtag og ører på pander og gryder på en sådan måde, at børn ikke kan få fat i dem.

• Sluk kogepladen efter brugen.

• Placer ingen genstande af metal på de tændte kogeplader. Teknisk sikkerhed

• Installationsarbejdet skal udføres af kompeten- te og kvalicerede installatører, ifølge beskri- velserne i dette hæfte og under overholdelse af gældende normer. Hvis strømkablet eller andre dele bliver beska- digede, må kogepladen ikke anvendes: Træk stikket til elforsyningen til kogepladen ud fra stikket og tag kontakt til forhandleren eller til et autoriseret teknisk servicecenter for reparation. Udfør aldrig ændringer på apparatets elektri- ske, mekaniske og funktionsrelaterede struktur. Forsøg aldrig at udføre reparationer eller ud- skiftninger på egen hånd: Indgreb, som er ud- ført af inkompetente og ukvalicerede perso-107 DANSK ner kan medføre endog meget alvorlige skader på ejendom og personer, der ikke dækkes af Fa- brikantens garanti.

• Inden kogepladen monteres skal integriteten og funktionaliteten af hver del kontrolles: Hvis der bemærkes eventuelle afvigelser skal installa- tionen afbrydes og der skal tages kontakt til for- handleren. Det elektriske system, som emhætten til- sluttes skal være i overensstemmelse med de gældende regler og have en jordforbindelse i overensstemmelse med sikkerhedsstandar- derne i det land, hvor emhætten anvendes; Den skal også overholde de europæiske regler ved- rørende radiostøjdæmpning.

• Forbindelsesdata (spænding og frekvens), angi- vet på kogepladens mærkeplade, skal svare til dem for det elektriske net. Kontroller overensstemmelsen mellem disse data inden installationen. Ved tvivl, skal der rettes henvendelse til en elek- triker.

• Anvend ikke kogepladen inden den er blevet in- stalleret korrekt.

• Det er forbudt at anvende induktionspladen på møbler der kan flyttes.

• Apparatet er ikke beregnet til anvendelse med ekstern timer eller med ernbetjening.

• Under brugen, kan gryder og pander forårsage støj, der kan være forårsaget af: - et højt effektniveau. - forskellige materialer i bunden af gryderne.

• Brug aldrig vand til at slukke ilden. Sluk kogezo- nen. Kvæl flammerne med et låg, et brandtæppe eller lignende.

• Opbevar ikke brændbare genstande i skuerne under kogepladen. Bestikholdere, skal være af varmebestandigt materiale.

• Der må ikke opvarmes tomme gryder eller pan- der og det skal altid kontrolleres, at gryderne in- deholder en minimal mængde væske.

• Sluk altid kogepladen efter brug.

• Hold øje med madlavningen i tilfælde af brug af fedtstoer og olier, da de hurtigt kan bryde i brand.

• Opvarm fedtstoer og olier i maksimalt et minut, og anvend aldrig booster-funktionen til dette for- mål.

• Pas på ikke at brænde dig selv under og efter bru- gen af enheden.

Brug ikke kogepladen til at varme konserves.

• Der må ikke monteres nogen form for tildækning af induktionskogepladen.

• de elektriske ledninger må ikke komme i kontakt med kogepladen.

• Det tilrådes at beskytte hænderne mod varmen ved hjælp af grydelapper. Anvend kun tørre gry- delapper.

• Brug kun gryder og pander med flad og magne- tisk bund som er egnede til induktionskogepla- der.

• Undgå at sukker, syntetiske materialer eller sølv- papir kommer i kontakt med de varme zoner. Disse materialer kan, under afkølingen, forårsage revner eller andre ændringer på den keramiske overade: Sluk for enheden og ern straks oven- nævnte materialer fra den endnu varme kogezo- ne.

• Flyt gryderne ved at løfte dem. Lad være med at trække dem hen over kogepladens overflade.

• Gryder og kogepladen skal være helt rene, før de kommer i kontakt med hinanden.

• Undgå at få genstande til at falde ned på koge- pladen !

Anvend kun gryder med magnetisk bund. Alle andre materialer er ikke tilladt.108

• Anvend gryder med en størrelse der passer til ko- gepladens kogezoner.

• Anvend altid kun en gryde eller pande på hver af kogezonerne, også under anvendelse af funktio- nen BRIDGE.

• Stil ikke varme gryder og pander på sensortaster- ne og kontrollamperne da det risikerer at beska- dige elektronikken under dem. Hold altid kommandotaster og lamper rene.

• Opbevar ikke metalgenstande direkte under ko- gepladen.

• Hvis det er muligt, skal der altid anvendes gryde- låg, for at forhindre varmetab.

• Brug mindst muligt vand ved tilberedningen.

• Efter at have startet med at stege eller koge ret- terne, bringes eektniveau til et lavere niveau. Gryder har forskellige bunde. Bundene kan være helt af jern, af blandede jern- og ikke-jernholdige materialer eller af ikke-jernholdi- ge materialer.

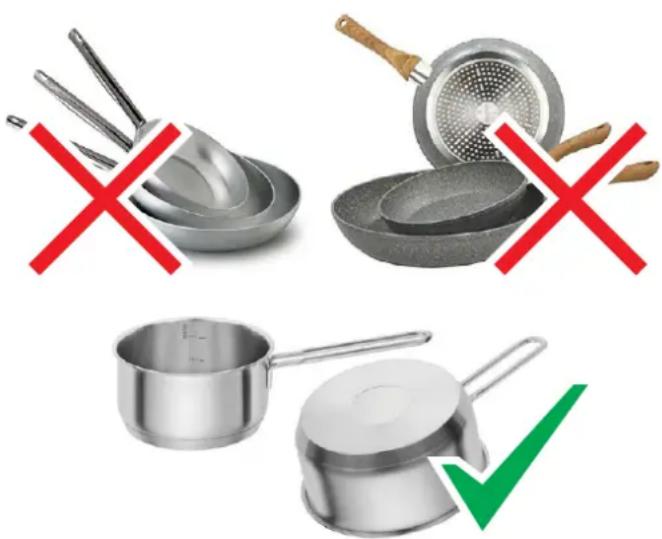

• Bunde med ikke-jernholdige materialer (alumi- nium, kobber osv.) må ikke anvendes på indukti- onsplader.

• Bunde af blandede materialer kan give en ujævn opvarmning og når måske ikke op på de høje temperaturer. Hvis bunden hovedsageligt består af ikke-jernholdigt materiale, genkender koge- pladen måske ikke gryden, og kogezonen akti- veres ikke. Desuden kan nogle af disse materialer udløse et materiale, som binder til glaspladen og kan ridse den og lave uoprettelige skader.

• Flade bunde helt af jern er de bedste, hvor var- men spredes på en ensartet måde. Anvisninger for sikker brug og advarsler Advarsel til personer med pacemaker: Vær opmærksom på at der i apparatets umiddelba- re nærhed dannes et elektromagnetisk felt, når det er i funktion. Risikoen for at det påvirker pacemake- rens funktion er meget lille. I tvivlstilfælde skal man henvende sig til pacemake- rens producent eller egen læge. Det elektromagnetiske felt fra den tændte koge- plade kan påvirke funktionen af magnetiserbare objekter. Kreditkort, redningsredskaber, lommere- gnere mv. må ikke holdes i nærheden af kogepla- den, mens den er tændt. Metalgenstande, der opbevares i en skue under apparatet, kan blive meget varme, hvis apparatet bruges i længere tid. Opbevar ikke metalgenstande i en skue placeret lige under kogepladen. Apparatet er udstyret med køleventilatorer. Hvis der er placeret en skue under det indbyggede apparat, skal der indsættes en skilleplade mellem selve skuen og den nederste del af apparatet for at sikre den nødvendige ventilation af kogepladen, og at ventilatorerne ikke blokeres. Brug aldrig to gryder eller pander samtidig på et enkelt kogeområde, et rektangulært kogeområde eller et PowerFlex kogeområde.

SIKKERHED FOR KOGEPLADEN

Sikkerhedsslukning Hvis en kogezone overskrider den maksimale tid for anvendelse ved samme eekt, slukker den auto- matisk og der angives anvendelsen af eftervarme. For at genstarte kogezonen, anvendes de nødven- dige taster. Niveau eekt lav 1 2 3 4 5 6 7 8 9 P Maksimal varighed funktion, angivet i timer 8,7 2,0 8,7 6,7 5,3 4,3 3,5 2,8 2,3 1,9 1,5 Kogepladen slukker automatisk, hvis en eller ere kommandotaster forbliver tildækkede i mere end 10 sekunder. For at genoprette kogepladens korrekte funktion: - ern genstandene fra kontrolpanelet - rengør kontrolpanelet - tænd igen for kogepladen og de relevante kogezoner.109 DANSK Enhed mod overophedning Før kogepladens elementer kan blive overophe- dede, reducerer kontrolenheden den eekt, der anvendes ved at følge denne procedure for beskyt- telse af enheden: – Deaktivering af booster og power booster, hvis de er tændt – Reduktion af det indstillede eektniveau. – Slukning af den relevante kogezone. På displayet for kogezonerne fremkommer medde- lelsen "E2". Kogezonen kan anvendes igen, når fejlindikatoren slukker. SIKKERHEDSANVISNINGER FOR MONTAGEN Monter først kogepladen efter at have monteret under- og overskabe i køkkenet. Sørg for, at arbejdsplaner er neret med varmebe- standig lim for at undgå deformation eller løsrivelse. Det er forbudt at montere kogepladen ovenpå kø- leskabe eller frysere, opvaskemaskiner, vaskema- skiner eller tørretumblere. ELEKTRISK SIKKERHED Det elektriske system, som kogepladen til- sluttes skal være i overensstemmelse med de gældende regler og have en jordforbin- delse i overensstemmelse med sikkerhedsstan- darderne i det land, hvor emhætten anvendes; Den skal også overholde de europæiske regler vedrørende radiostøjdæmpning. Sørg for at man ikke kan røre den strømførende led- ning til kogepladen efter installationen og at den ikke udsættes for mekanisk belastning. Stikket der anvendes til den elektriske forbindelse skal være let tilgængelig for det installerede udstyr: I mod- sat fald skal der installeres en hovedafbryder så der kan slukkes for strømtilførslen til kogepladen når der er behov for det. Eventuelle ændringer i det elektriske system må kun udføres af en autoriseret elektriker. Forsøg aldrig selv at løse eventuelle problemer, hvis der forekommer fejl på apparatet, men kontakt for- handleren eller et autoriseret servicecenter for repa- ration. Under installation af kogepladen skal ap- paratet frakobles strømforsyningen, ved at tage stikket ud eller trykke på hovedafbry- deren, ELEKTRISK TILSLUTNING (afsnit forbeholdt kvaliceret personale) Før der foretages nogen form for indgreb på kogepladen skal apparatet frakobles strømforsyningen. Sørg for at ingen af de elektriske ledninger inde i kogepla- den frakobles eller skæres over: Kontakt det nærmeste servicecenter, hvis dette skulle ske. Få fagfolk til at udføre den elektriske tilslutning. Tilslutningen skal ske i overensstemmelse med de gældende lov- bestemmelser. Før kogepladen tilsluttes lysnettet, kontrolleres følgende:

• At netspændingen svarer til den, der er angivet på typeskiltet inde i kogepladen;

• At det elektriske anlæg opfylder forskrifterne og er i stand til at mod- stå apparatets belastning (se typeskiltet med de tekniske specika- tioner, der er anbragt inde i kogepladen);

• Stikket og kablet må ikke udsættes for temperaturer på over 70°C;

• At forsyningssystemet har en eektiv jordforbindelse i overensstem- melse med gældende forskrifter;

Stikket der anvendes skal være let tilgængeligt, når kogepladen er ble- vet installeret. I tilfælde af:

• Enheder med en kabelforbindelse uden stik: Stikket der anvendes skal være af typen "normaliseret". Ledningerne skal tilsluttes som føl- ger: gul-grøn til jordforbindelse, blå for neutral og brun ledning til fase. Stikket skal tilsluttes en egnet sikkerhedskontakt.

Fast enhed der ikke er udstyret med en ledning og et stik, eller med en anden anordning, der sikrer afbrydelse fra lysnettet, med en af- stand til kontakten, der tillader fuldstændig frakobling ved betingel- serne for overspænding i kategori III. Sådanne afbrydere skal forberedes på forsyningsnettet i følge gæl- dende regler for installation. Den gule/grønne jordledning må ikke afbrydes af kontakten. Fabrikanten fralægger sig ethvert ansvar, hvis sikkerhedsforskrifterne ikke overholdes.110 Tilslutning af kogepladen:net Tilslutning Snitpå kabletStrømfø-rendekabelKaliber for kontak- ten 220V -240V~ 50/60Hz1P+N / 2P 3 x 2.5 mm²H 05 VV - FH 05 RR - F25 A *380V -415V~ 50/60Hz2P+N 4 x 1.5 mm²H 05 VV - FH 05 RR - F16 A *380V -415V~ 50/60Hz3P+N 5 x 1.5 mm²H 05 VV - FH 05 RR - F16 A ** udregnet med samtidighedsfaktor i henhold til EN 60 335-2-6. EFFEKTER:Karakteristika Eekt i alt2800-7400WPosition 1Nominel eekt1600WEekt booster1850WPosition 2Nominel eekt2100WEekt booster (1/2)3000WPosition 3Nominel eekt2100WEekt booster (1/2)3000WPosition 4Nominel eekt1600WEekt booster1850W PANORAMICO

Kommando Beskrivelse Kogeplade ON/OFF. Hvis der ikke aktiveres andre kommandoer, vil kogepladen slukke efter få sekunderValg af bagerste kogeområde. Tryk samtidig med og funktion BRIDGE aktiveres.Valg af forreste kogeområde. Tryk samtidig med og funktion BRIDGE aktiveres.Blokering af kommandoer: Ved tryk i mere end 2 sekunder, blokeres alle kommandotaster For at aktivere kommandotasterne, gentages ope-rationen.Forøgelse af eektniveauet for tilberedning og valg af booster-funktion, eller forøgelse af tilbe-redningstiden med funktionen TIMER.Sænkning af eektniveauet for tilberedning el-ler sænkning af tilberedningstiden med funk-tionen TIMER. Visning display Beskrivelse Kogezone i stand-byEektniveauer, fra det laveste til det højeste, vælges med tasterne + og -.Power boost : Maksimal eektstyrkeAngivelse af eftervarme Eektniveau mellem 0 og 1, egenet til at holde tilberedte retter varme (solodisplaydestro) Bridge-funktion aktiveret.(grydens minimumsdiameter: Ø 230 mm)Der er ingen gryde på kogepladen, eller den er ikke egnet som materiale eller i størrelse.(grydens minimumsdiameter: Ø 120 mm)(sudisplay centrale)

BRUG KUN GRYDER DER ER BEREGNET TIL INDUKTIONSKO- GEPLADER. Når der tændes for en kogezone, opvarmes bunden af gryden. Kogezonen opvarmes kun af varmen overført fra gryden. Induktionen registrerer automatisk størrelsen af gryden. Eekten for varmen bør vælges i forhold til den mad der skal tilbe- redes. Herunder en tabel med vejledende eektniveauer: JUSTERINGSOMRÅDER

Damp Grøntsager, sk, kød

Tilberedning ved middel varme Kød, lever, æg, pølser Goulash, roulade, indvolde

Friturestegning, bringe i kog Bøer, æggekage Kogning P Friturestegning, bringe i kog Bringe store mængder vand i kog NB: Opvarmningstiden på induktionskogeplader er kortere end for kogeplader med gas. BASISFUNKTIONER Se tabellen for den relevante model på foregående side. BRIDGE-FUNKTION Denne funktion giver mulighed for at tænde samtidig for kogezo- nerne 1-2 og/eller 3-4. For aktivering: - Aktiver kogepladen. Tryk samtidig på symbolerne

- Symbolet (solodisplaydestro) fremkommer på displayet for det bagerste kogeom- råde. - Med tasterne + og – reguleres eekten. Bemærk: funktion kan kun aktiveres på de 2 kogeplader til højre eller venstre (ikke de to midterste). DEAKTIVERING af funktionen BRIDGE: Tryk samtidig på symbolerne + . BOOSTER-FUNKTION Booster-funktionen øger eekten, så der kan opvarmes store mæng- der (f.eks. af vand til kogning af pasta). Denne forøgelse af eekten er aktiv i maksimalt 10 minutter. - Tænd for kogepladen. - Vælg kogezone. - Tryk på (+) indtil symbolet vises på displayet på det bagerste kogeområde. Bemærk: det er kun muligt at indstille en plade til højre eller til venstre ad gangen i (ikke mere end to i alt). Hvis den udvendige plade er indstillet i , kan den nærmeste plade ikke indstilles over niveauet . Hvis det er den inderste som er i , slukker den yderste.

42°C - For at holde tilberedte retter varme: Tænd for kogepladen. Vælg en kogezone. Tryk på tasten (+) og derefter på tasten (-) : symbolet vises. Slukning af kogepladen For at slukke kogezonen: Tryk på tasten ( - ) indtil der vises 0 på kogezonens display. hvis kogezonen stadig er meget varm angives det som eftervarme . Sluk for kogepladen Tryk på tasten : Alle kogezoner på kogepladen deaktiveres. På display for kogezoner, der stadig er meget varme vises symbolet

Rør ikke ved disse kogezoner indtil lampen er slukket. TIMERFUNKTION

OG AUTOMATISK SLUKNING

Timeren har to funktioner: 1 – TIDSINDSTILLING. 2 – AUTOMATISK SLUKNING af en eler ere kogezoner. Det er muligt at indstille en varighed på op til 99 minutter. Når den indstillede tid er gået, vises der 00 på displayet for den rele- vante kogezone og der afgives et akustisk signal, der deaktiveres ved tryk på tasterne ( + ) eller ( - ). TIDSINDSTILLING For indstilling:

1. Tænd for kogepladen (hvis den er slukket) med tasten og tryk samtidig

på tasterne (+) og (-). (for versionen Plus aktiveres lampen ).

2. Indstil den ønskede tid med tasterne ( + ) og ( - ) .

Timeren starter. For at ændre tiden gentages proceduren fra punkt 1. For at annullere timeren:

1. Tænd for kogepladen (hvis den er slukket) og tryk samtidig på ta-

1 - Tænd for kogepladen.

3 - Vælg eektniveauet.

4 - Indstil timeren som beskrevet ovenfor.112

For indstilling af den automatiske slukning for en anden kogezone, gentages fremgangsmåden fra trin 2. TIDSINDSTILLING og AUTOMATISK SLUKNING kan anvendes sam- tidig.

SÅSAN LØSES EVENTUELE PROBLEMER

Kogepladen eller de enkelte kogezoner vil ikke tænde:

• Kogepladen er ikke tilsluttet elektricitetsnettet.

• Sikringen er sprunget.

• Kontroller at blokeringsfunktionen ikke er aktiveret.

• Der er fedt eller vand på tasterne.

• Der er placeret en genstand på tasterne. Symbolet fremkommer.

• Der er ikke placeret nogen gryde/pande på kogezonen.

• Den anvendte gryde/pande er ikke egent til induktionskogeplader.

• Diameteren på grydens/pandens bund er for lille i forhold til koge- zonens diameter. Symbolet [ E ]: fremkommer.

• Udfør frakobling af kogepladen og herefter tilkobling igen.

• Tag kontakt til servicecenteret. En af kogezonerne eller hele kogepladen slukker:

• Sikkerhedssystemet for overophedning er aktivt.

• Kogepladen eller en af kogezonerne har været tændt for længe.

• En eller ere taster er dækket til.

• En af gryderne er tomme og bunden er blevet overophedet. ventilatoren bliver ved med at køre efter at kogepladen er ble- vet slukket:

• Dette er ikke en fejl: Ventilatoren fortsætter med at beskytte den elektroniske styreenhed.

• Ventilatoren standser automatisk. 10 FEJLKODER For at hjælpe serviceteknikeren viser brugergrænseaden (UI), i til- fælde af fejl, fejlkoder. I kombination med det medleverede dokument "Grundlæggende fejlkoder 2", som indeholder detaljerede oplysninger, ndes der også en komplet tabel med fejlbeskrivelser. E.G.O's standard fejlkoder er anført i det følgende. Tilpassede bru- gergrænseader kan være anderledes. I standarden er der forskel på generelle UI-fejl (Er xx) og kogepladefejl (E/x). I tilfælde af kogepla- defejl blinker displayet til den defekte kogeplade skiftevis "E” og en hex-kode "X". Fejlkode Beskrivelse Mulige årsager Afhjælpning

Kogepladen kan kongureres, hvis der vises et statisk "C" Ingen fejl, brugeren er i servicemenuen. Der skal stilles en egnet pande på den pågældende kogeplade

Kogepladen vil blive kongure- ret, hvis der vises et blinkende "C". Efter en korrekt konguration vi- ser det relevante display "-". Hvis "-" ikke vises, skal man kontrollere de mulige årsager til E/5 Brugeren er i servicemenuen, ingen fejl Vent på symbolet "-" eller afbryd kongu- rationsaktiviteterne ved at trykke på den valgte tast. "C" vil ikke længere blinke.

Et blinkende "E" på hver kogepla- de viser, at alle kongurationer vil blive slettet Brugeren er i servicemenu, ingen fejl Manuel kongura- tion

Temperatur- grænser er overskredet Pt- eller gla- stemperaturen er for høj NTC -> elektronikkens temperatur er for høj Systemet skal køle ned

Uegnet gryde, fx fordi den har mi- stet sine magne- tiske egenskaber pga. bundens temperatur Gryden skaber et ikke egnet driftspunkt på modulet, som kan ødelægge enhederne, fx IGBTs.

1. Fejlen annulleres

automatisk efter 8 s, og kogepladen kan bruges igen. Hvis der igen opstår fejl, skal gryden udskiftes.

udskiftes, hvis fejlen vises uden en gryde på kogepladen.

Ikke kongureret induktionsmodul (alle induktion- smoduler reage- rer på UI, men ethvert element er relateret til den berørte kogepla- de.) induktion- smodul er ikke kongureret Slet navkonguratio- nen og aktiver den manuelle kongu- ration. Start UI serviceme- nuen for at kon- gurere induktion- smodulet. Hvis de anførte punkter ikke løser problemet, skal modulet udskiftes.

Ingen kommu- nikation mellem UI og induktion- smodulet Ingen strømforsyning til induktion- smodulet. Ledningsføring er dårlig eller defekt Kontrollér strøm- og LIN-tilslutninger. Hvis tilslutningen er OK, skal modulet udskiftes

ing Kontrollér hoved- strømforsyningens spænding og frekvens, hvis de er ok, skal modulet udskiftes.

Fejl som ikke kan tilskrives Udskift modul eller brugergrænseade

Defekt tempe- ratursonde på induktor Sensorsignal er uden for gyldigt område. Sensor eller elektronik er defekt Udskift modulet

Hardwaredefekt på induktion- smodul Defekt hardwa- reenhed regi- streret under egenkontrol af modulet Udskift modulet113 DANSK

Kongurationsfejl 2 kogeplader er dedikeret til det samme element på bruger- grænseaden Slet den nuværende manuelle kongura- tion med serviceme- nuen

Rettet sensor- værdi (test fun- ktion af T-sonde på induktor) Ikke stor nok tempera- turændring (10 K) inden for 5 min efter at der er tændt for komfuret Systemet skal køle ned Ingen fun- ktionalitet og intet display Overspænding på kontaktens strømforsyning (ingen funktiona- litet) 400 V tilslutning Frakobl strømfors- yningsledningen og kobl den til igen Bemærk: Ikke alle fejl kan registreres automatisk af systemet, det er for eksem- pel ikke muligt ved defekt på brugergrænseadens strømforsyning.

RENGØRING OG VEDLIGEHOLDELSE

ADVARSEL! For rengøring må der aldrig anvendes et dampapparat. Inden rengøring, skal man sikre at kogepladen har stuetemperatur. Rengør altid kogepladen efter hver brug og med et specikt rengø- ringsmiddel til keramiske kogeplader. Anvend ikke produkter der indeholder: - ætsende midler (soda, syrer, ammoniak). - slibende midler (pulver eller pasta). Anvend ikke spidse eller skrabende genstande. Efter rengøring tørres apparatet med en blød klud.

NYTTIGE RÅD TIL VEDLIGEHOLDELSEN

Vi anbefaler, at du rengør din kogeplade regelmæssigt, helst efter hver anvendelse. Man må ikke bruge skrubbesvampe eller slibemid- ler. Undgå ligeledes aggressive kemikalier, såsom ovnspray, pleterne- midler, men også rengøringsmidler til badet eller universalrense- midler. Et øjebliks uagtsomhed er nok! Undgå, at den varme kogeplade kommer i berøring med plastic, sølvpapir, sukker eller madvarer indeholdende sukker. Disse stoer skal straks ernes fra den varme kogezone ved hjælp af rengørings- redskabet af metal. Hvis de når at smelte, kan de faktisk beskadige overaden. Inden madlavning med masser af sukker anbefaler vi derfor, at du behandler kogepladen med et passende middel. Et skinnende resultat ved hjælp af tre enkle handlinger: For at opnå en korrekt rengøring skal man først og fremmest erne de største belægninger og madrester ved hjælp af rengøringsred- skabet af metal. Hæld nogle dråber af rensemidlet på den kolde kogeplade, og tør af med køkkenrulle eller en ren klud. Derefter bruges en våd klud hen over kogepladen, og til sidst tørres af med en ren klud. Sådan! Hvordan kan jeg se, om en skraber er velegnet til glaskeramiske plader?

• En skraber af metal (som hverken smelter eller antænder)

• En skraber, som man let kan låse og blokere

• Klingen er korrekt fastgjort og ytter sig ikke

• Klingen er robust, ren og rustfri

• En skraber, som helst er godkendt af et certiceringsorgan (f.eks. TÜV-GS seal)

• Brugermanual og sikkerhedsanvisninger til rådighed Hvis enheden monteres over en ovn eller et elektrisk komfur udsty- ret med pyrolytisk rensesystem, må kogepladen ikke anvendes mens den pyrolytiske proces er i gang, da det kan aktivere beskyttelsesen- heden for overophedning af kogepladen (se relevant kapitel).

BORTSKAFFELSE VED ENDT LEVETID

Symbolet med den overstregede aaldsspand, der er gengivet på deres apparat, betyder at produktet indgår i kategorien WEEE, dvs, “Waste Electrical and Electronic Equipment" (aald af elektriske og elektroniske produkter) hvorfor det ikke må bortskaf- fes sammen med dagrenovationen som almindeligt aald, men skal behandles særskilt for at kunne genanvendes, eller undergå særlig behandling for udskillelse af eventuelt skadelige dele/stoer, der bort- skaes med respekt for miljøet. Korrekt bortskaelse af dette produkt medvirker til at spare værdifulde resurser og undgå potentielle negative påvirkninger for folkesundheden og omgivelserne, som omvendt kan forårsages af en ukorrekt bortskaelse af aaldet. Kontakt venligst de lokale myndigheder, for at indhente yderligere op- lysninger om det nærmeste indsamlingspunkt. Der kan være fastsat bøder for ukorrekt bortskaelse af denne type aald i den nationale lovgivning.

INFORMATIONER FOR BORTSKAFFELSE I EULANDE

Den europæiske lovgivning vedrørende WEEE produkter indgår i det enkelte medlemslands lovgivning på forskellig vis. Vi anbefaler derfor vores kunder at tage kontakt til de lokale myndigheder, eller til forret- ningen hvor apparatet er købt, for nærmere oplysninger vedrørende den korrekte bortskaelse.
