| Produkttyp | Induktionskochfeld mit integrierter Dunstabzugshaube |
| Marke | Falmec |
| Modell | Sintesi |
| Breite | 90 cm (Modell Panoramico 90) |
| Anzahl der Kochzonen | 4 Induktionszonen |
| Stromversorgung | 220-240 V ~ 50/60 Hz (einphasig) oder 380-415 V ~ 50/60 Hz (dreiphasig) |
| Maximale Gesamtleistung | 7400 W |
| Kochfunktionen | Booster (P), Bridge, Keep Warm (Warmhalten 42°C), Timer, Auto-Aus |
| Bedienelemente | Touch mit digitaler Anzeige und Bediensperre |
| Haubentyp | Ablufthaube oder Umlufthaube (Option Aktivkohlefilter) |
| Haubengeschwindigkeiten | 9 Stufen (1-9) + Stufe P (temporäre Intensivstufe) |
| Haubenfilter | Waschbare Metallfettfilter (alle 30 h); optionaler Aktivkohle-/Zeolithfilter (Austausch alle 3-4 Monate) |
| Beleuchtung | Nicht angegeben, wahrscheinlich integrierte LED |
| Sicherheit | Not-Aus, Topferkennung, Überhitzungsschutz, Bediensperre, Restwärmeanzeige (H) |
| Reinigung und Pflege | Reinigung der Glaskeramik mit Metallschaber und speziellem Reiniger; Metallfilter spülmaschinengeeignet |
| Ersatzteile und Reparatur | Verwenden Sie nur Original-Ersatzteile von Falmec; Reparaturen nur durch autorisierte Servicezentren |
| Installation | Installation durch einen qualifizierten Fachmann; nicht über einem Kühlschrank oder Geschirrspüler installieren |
| Bestimmungsland | Nur für den Hausgebrauch |
Häufig gestellte Fragen - Sintesi FALMEC
Benutzerfragen zu Sintesi FALMEC
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Herd kostenlos im PDF-Format! Finden Sie Ihr Handbuch Sintesi - FALMEC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Sintesi von der Marke FALMEC.
BEDIENUNGSANLEITUNG Sintesi FALMEC
GEBRAUCHSANWEISUNG DE
MODE D'EMPLOI FR
DE - Lochabmessungen für Einbau.
DE - Masangaben fur die Installation.
DE - Vorbereitende Arbeiten:
Die Blenden von der Haube (1) entfernen, die Kochfläche auf der Haube (2) positionieren.
DE - Die Kochfläche umdrehen und mit weiteren Schrauben (3) an der Haube befestigen. Die Halterungen (4) verschrauben.
DE - Einsetzen der Haube auf der Basis (7-9); Die Blenden (10) wieder positionieren.

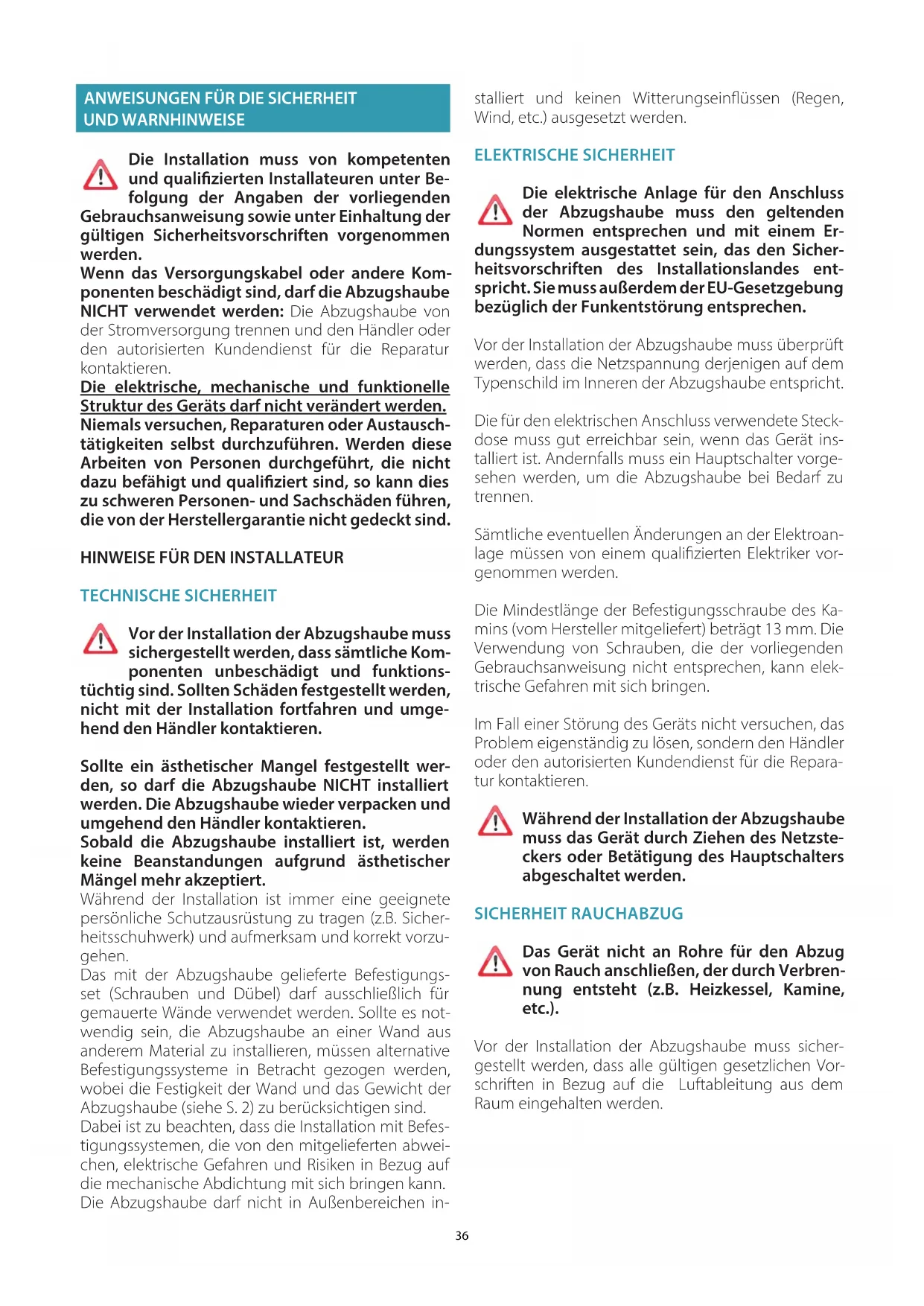

ANWEISUNGEN FÜR DIE SICHERHEIT UND WARNHINWEISE
Die Installation muss von kompetenten und qualifizierten Installateuren unter Befolgung der Angaben der vorliegenden Gebrauchsanweisung sowie unter Einhaltung der gültigen Sicherheitsvorschriften vorgenommen werden.
Wenn das Versorgungskabel oder andere Komponenten beschädigt sind, darf die Abzugshaube NICHT verwendet werden: Die Abzugshaube von der Stromversorgung trennen und den Händler oder den autorisierten Kundendienst für die Reparatur kontaktieren.
Die elektrische, mechanische und funktionelle Struktur des Geräts darf nicht verändert werden. Niemals versuchen, Reparaturen oder Austausch-tätigkeiten selbst durchzuführen. Werden diese Arbeiten von Personen durchgeführt, die nicht dazu befähigt und qualifiziert sind, so kann dies zu schweren Personen- und Sachschäden führen, die von der Herstellergarantie nicht gedeckt sind.
HINWEISE FÜR DEN INSTALLATEUR
TECHNISCHE SICHERHEIT
Vor der Installation der Abzugshaube muss sichergestellt werden, dass sämtliche Komponenten unbeschädigt und funktionstüchtig sind. Sollten Schäden festgestellt werden, nicht mit der Installation fortfahren und umgehend den Händler kontaktieren.
Sollte ein ästhetischer Mangel festgestellt werden, so darf die Abzugshaube NICHT installiert werden. Die Abzugshaube wieder verpacken und umgehend den Händler kontaktieren.
Sobald die Abzugshaube installiert ist, werden keine Beanstandungen aufgrund ästhetischer Mängel mehr akzeptiert.
Während der Installation ist immer eine geeignete persönliche Schutzausrüstung zu tragen (z.B. Sicherheitsschuhwerk) und aufmerksam und korrekt vorzugehen.
Das mit der Abzugshaube gelieferte Befestigungset (Schrauben und Dübel) darf ausschließlich für gemauerte Wände verwendet werden. Sollte es notwendig sein, die Abzugshaube an einer Wand aus anderem Material zu installieren, müssen alternative Befestigungssysteme in Betracht gezogen werden, wobei die Festigkeit der Wand und das Gewicht der Abzugshaube (siehe S. 2) zu berücksichtigen sind.
Dabei ist zu beachten, dass die Installation mit Befestigungssystemen, die von den mitgelieferten abweichen, elektrische Gefahren und Risiken in Bezug auf die mechanische Abdichtung mit sich bringen kann.
Die Abzugshaube darf nicht in Außenbereichen installiert und keinen Witterungseinflüssen (Regen, Wind, etc.) ausgesetzt werden.
ELEKTRISCHE SICHERHEIT
Die elektrische Anlage für den Anschluss der Abzugshaube muss den geltenden Normen entsprechen und mit einem Er- system ausgestattet sein, das den Sicher- orschriften des Installationslandes ent- t. Sie muss außerdem der EU-Gesetzgebung lich der Funkentstörung entsprechen.
Vor der Installation der Abzugshaube muss überprüft werden, dass die Netzspannung derjenigen auf dem Typenschild im Inneren der Abzugshaube entspricht.
Die für den elektrischen Anschluss verwendete Steck-dose muss gut erreichbar sein, wenn das Gerät installiert ist. Andernfalls muss ein Hauptschalter vorgesehen werden, um die Abzugshaube bei Bedarf zu trennen.
Sämtliche eventuellen Änderungen an der Elektroanlage müssen von einem qualifizierten Elektriker vorgenommen werden.
Die Mindestlänge der Befestigungsschraube des Kamins (vom Hersteller mitgeliefert) beträgt 13 mm. Die Verwendung von Schrauben, die der vorliegenden Gebrauchsanweisung nicht entsprechen, kann elektrische Gefahren mit sich bringen.
Im Fall einer Störung des Geräts nicht versuchen, das Problem eigenständig zu lösen, sondern den Händler oder den autorisierten Kundendienst für die Reparatur kontaktieren.
Während der Installation der Abzugshaube muss das Gerät durch Ziehen des Netzsteckers oder Betätigung des Hauptschalters abgeschaltet werden.
SICHERHEIT RAUCHABZUG
Das Gerät nicht an Rohre für den Abzug von Rauch anschließen, der durch Verbrennung entsteht (z.B. Heizkessel, Kamine, etc.).
Vor der Installation der Abzugshaube muss sichergestellt werden, dass alle gültigen gesetzlichen Vorschriften in Bezug auf die Luftableitung aus dem Raum eingehalten werden.
HINWEISE FÜR DEN BENUTZER
Diese Hinweise wurden für Ihre Sicherheit und die Sicherheit anderer Personen erstellt, und wir bitten Sie deshalb, die vorliegende Gebrauchsanweisung vor der Installation, der Verwendung oder der Reinigung des Geräts vollständig zu lesen.
Der Hersteller lehnt jegliche Haftung für etwaige direkte oder indirekte Schäden von Personen, Gegenständen oder Haustieren ab, die durch eine Nichtbeachtung der in der vorliegenden Gebrauchsanweisung angeführten Sicherheitshinweise verursacht werden.
Es ist sehr wichtig, dass diese Gebrauchsanweisung zusammen mit dem Gerät aufbewahrt wird, damit künftig darin nachgelesen werden kann.
Falls das Gerät verkauft oder an eine andere Person übergeben wird, muss sichergestellt werden, dass auch die Gebrauchsanweisung übergeben wird, damit der neue Besitzer informiert werden kann, wie die Abzugshaube funktioniert und welche diesbezüglichen Warnhinweise zu beachten sind.
Nach der Installation der Edelstahlhaube muss als Erstes deren Reinigung erfolgen, um die Rückstände der Schutzklebefolie und eventuelle Flecken von Öl oder Fett zu entfernen, die die Oberfläche der Abzugshaube unwiderruflich beschädigen können, falls sie nicht entfernt werden. Für diesen Vorgang empfiehlt der Hersteller, die mitgelieferten Reinigungstücher zu benutzen, die auch gekauft werden können.
Immer die Verwendung von originalen Ersatzteilen fordern.
VERWENDUNGSBESTIMMUNG
Das Gerät ist ausschließlich für die Absaugung von Rauch bestimmt, der während der Zubereitung von Speisen in Haushaltsküchen, nicht in gewerblichen Küchen, erzeugt wird. Jede andere Verwendung gilt als unsachgemäß, kann Schäden an Personen, Gegenständen und Haustieren verursachen und enthebt den Hersteller von jeglicher Verantwortung.
Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die damit zusammenhängenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen die vom Benutzer auszuführende Reinigung und Wartung nicht unbeaufsichtigt durchführen.
HINWEISE FÜR VERWENDUNG UND REINIGUNG
Vor jedem Reinigungs- oder Wartungseingriff das Gerät durch Ziehen des Netzsteckers oder Betätigung des Hauptschalters vom Stromnetz trennen.
Die Abzugshaube nicht mit nassen Händen oder nackten Füßen verwenden.
Immer kontrollieren, dass alle elektrischen Teile (Beleuchtung, Absauganlage) ausgeschaltet sind, wenn das Gerät nicht verwendet wird.
Keine Gegenstände über den motorbetriebenen Flügeln abstellen.
Fritteusen müssen während des Betriebs überwacht werden: Das erhitzte Öl könnte Feuer fangen.
Unter der Haube keine offenen Flammen verwenden. Unterhalb der Abzugshaube keine Garvorgänge mit "offenen" Flammen ausführen.
Die Abzugshaube nie ohne Metallfettfilter verwenden. In diesem Fall würden sich Fett und Schmutz auf dem Gerät absetzen und seine Funktionstüchtigkeit beeinträchtigen.
Die erreichbaren Teile der Abzugshaube können heiß sein, wenn sie zusammen mit Kochgeräten verwendet werden.
Mit der Reinigung so lange warten, bis alle Teile der Abzugshaube abgekühlt sind.
Sollte die Reinigung nicht gemäß den Vorschriften und mit den Produkten ausgeführt werden, die im vorliegenden Handbuch angegeben sind, so besteht Brandgefahr.
Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, muss der Hauptschalter abgeschaltet werden.
Bei gleichzeitiger Verwendung anderer mit Gas oder anderen Brennstoffen gespeister Verbraucher (Heizkessel, Öfen, Kamine, etc.) für eine angemessene, vorschriftsmäßige Lüftung des Raumes sorgen, in dem die Dunstabsaugung erfolgt.
INSTALLATION
Dieser Abschnitt ist ausschließlich qualifiziertem
Personal vorbehalten
Vor der Installation der Abzugshaube muss das Kapitel "ANWEISUNGEN FÜR DIE SICHERHEIT UND WARNHINWEISE" aufmerksam gelesen werden.
TECHNISCHE MERKMALE
Die technischen Daten des Geräts sind auf den Schildern im Inneren der Abzugshaube angegeben.
POSITIONIERUNG
Die Abzugshaube darf nicht in Außenbereichen installiert und keinen Witterungseinflüssen (Regen, Wind, etc.) ausgesetzt werden.
ELEKTRISCHER ANSCHLUSS
(Dieser Abschnitt ist ausschließlich qualifiziertem Personal vorbehalten)
Vor sämtlichen Eingriffen an der Abzugshaube muss das Gerät vom Stromnetz getrennt werden.
Sicherstellen, dass die Elektrokabel in der Abzugshaube
nicht abgeschnitten oder getrennt werden:
Andernfalls muss das nächstgelegene Kundendienstzentrum kontaktiert werden.
Für die elektrischen Anschlüsse qualifiziertes Personal beauftragen.
Der Anschluss muss in Übereinstimmung mit der geltenden Gesetzgebung ausgeführt werden.
Bevor das Gerät ans Stromnetz angeschlossen wird, muss geprüft werden, dass:
- die Netzspannung jener der Daten auf dem Typenschild in der Abzugshaube entspricht;
- die elektrische Anlage den gesetzlichen Vorschriften entspricht und für die Belastung des Geräts geeignet ist (siehe Kenndaten in der Abzugshaube);
- der Stecker und das Kabel nicht mit heißen Komponenten mit Temperaturen über 70 °C in Berührung kommen;
- die Versorgungsanlage mit einer wirksamen und gemäß den geltenden Normen ausgeführten Erdung verbunden ist;
- die für den Anschluss verwendete Steckdose gut erreichbar ist, wenn die Abzugshaube installiert ist.
Bei:
- mit einem Kabel ohne Stecker ausgestatteten Geräten: muss der zu verwendende Stecker ein genormter Stecker sein. Die Kabel müssen wie folgt angeschlossen werden: Das gelb-grüne Kabel für die Erdung, das blaue Kabel für den Nullleiter und das braune für die Phase. Der Stecker muss an einer geeigneten Sicherheitssteckdose angeschlossen werden.
- einem fest montierten Gerät, das über kein Versorgungskabel oder eine andere Vorrichtung zur Trennung vom Stromnetz mit einer derartigen Öffnungsdistanz der Kontakte verfügt, dass die vollständige Trennung zu den Bedingungen der Überspannungskategorie III erfolgt.
Diese Trennvorrichtungen müssen gemäß den Installationsnormen am Versorgungsnetz installiert werden.
Der grün/gelbe Erdungsdraht darf nicht vom Schalter unterbrochen werden.
Der Hersteller lehnt jede Haftung ab, falls die Sicherheitsnormen nicht eingehalten werden.
RAUCHABZUG
ABZUGSHAUBE IN VERSION AUSSENABLUFT (ABLUFT-VERSION)
Bei dieser Ausführung werden die Dämpfe über ein Abzugsrohr nach außen abgeleitet.
Deshalb muss der Anschluss der Haube für den Abzug mit einem Rohr an einem externen Abzug angeschlossen werden.
Das Abzugsrohr muss:
- einen größeren Durchmesser als der Abzugshaubenanschluss haben.
- in den horizontalen Abschnitten eine leichte Neigung nach unten aufweisen (Gefälle), um zu verhindern, dass das entstehende Kondenswasser in die Abzugshaube zurückfließt.
- so wenig Kurven wie möglich aufweisen.
- so kurz wie möglich sein, um Vibrationen zu vermeiden, und um zu verhindern, dass die Abzugsleistung der Haube reduziert wird.
Wenn die Rohrleitung durch kalte Räume verläuft, muss sie isoliert werden.
Um ein Rückströmen der Luft von Außen zu vermeiden, verfügen Abzugshauben mit Motoren zu 800m³/h oder mehr, über ein Rückschlagventil.
Abweichungen für Deutschland:
Wenn die Herdabzugshaube gleichzeitig mit Geräten betrieben wird, die mit einer anderen Energie als elektrischem Strom betrieben werden, darf der negative Druck im Raum 4 Pa nicht überschreiten (4 x 10-5 bar).
ABZUGSHAUBE IN VERSION INNENUMLUFT (FILTRIEREND)
In dieser Ausführung strömt die Luft durch die Aktivkohlefilter, wo sie gereinigt wird, und wird anschließend in den Raum zurückgeleitet.
Kontrollieren, dass die Aktivkohlefilter in der Abzugshaube angebracht sind, andernfalls müssen sie angebracht werden, wie in der Montageanleitung angeführt.
In dieser Ausführung darf das Rückschlagventil nicht montiert werden. Sollte es dennoch am Anschluss für den Luftabzug des Motors vorhanden sein, muss es entfernt werden.
MONTAGEANLEITUNG
Dieser Abschnitt ist ausschließlich qualifiziertem Personal vorbehalten
Die Abzugshaube kann in verschiedenen Konfigurationen installiert werden:
Die allgemeinen Montagephasen gelten für alle Installationen; befolgen Sie dagegen die entsprechenden Phasen der gewünschten Installation, wo dies extra angegeben wird.
BETRIEB
WANN MUSS DIE ABZUGSHAUBE EINGESCHALTET WERDEN?
Die Abzugshaube mindestens eine Minute vor Beginn des Kochvorgangs einschalten. Dadurch wird ein Luftstrom erzeugt, der den Rauch und die Dämpfe zur Absaugfläche hin befördert.
Nach Abschluss des Kochvorgangs die Abzugshaube noch so lange laufen lassen, bis alle Dämpfe und Gerüche abgesaugt sind. Es besteht eventuell auch die Möglichkeit, mit Hilfe der Timer-Funktion die automatische Abschaltung der Abzugshaube nach 15 Minuten Betrieb einzustellen.
WELCHE GESCHWINDIGKEITSSTUFE SOLL GEWÄHLT WERDEN?
Geschwindigkeit (1-3): Hält die Luft bei geringem Stromverbrauch rein. Geschwindigkeit (4-5): Wird für normale Bedingungen verwendet.
Geschwindigkeit (6-7): Wird bei Vorhandensein von starken Gerüchen oder Dämpfen verwendet.
Geschwindigkeit (8-P): Wird für eine schnelle Beseitigung von Gerüchen oder Dämpfen verwendet.
WANN MÜSSEN DIE FILTER GEREINIGT ODER AUSGETAUSCHT WERDEN?
Die Metallfilter müssen jeweils nach 30 Betriebsstunden gereinigt werden.
Die Aktivkohlefilter müssen im Durchschnitt alle 3-4 Monate, je nachdem, wie oft die Abzugshaube verwendet wird, ausgetauscht werden.
Für weitere Details siehe Kapitel "WARTUNG".

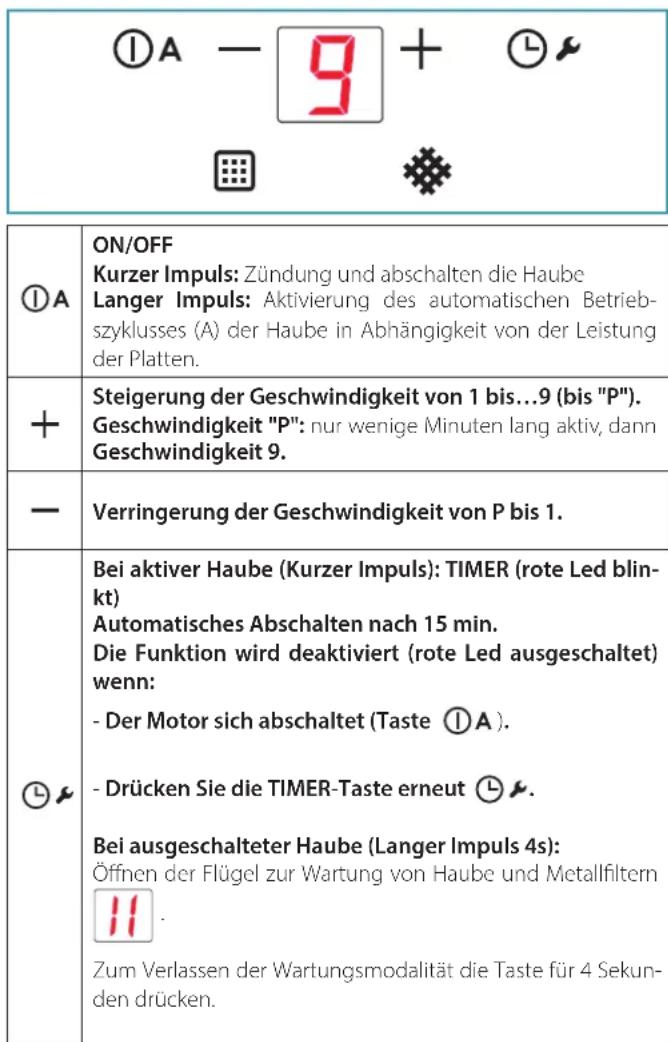

TOUCH-DRUCKKNOPFTAFEL
| ALARM KOHLENSTOFF-ZEO-FILTERWartung nach ca. 2000 Betriebsstunden5 Sekunden lang die Taste ☐ betätigen, um den Zähler auf null zu stellen.Zur Aktivierung des Alarms:Bei ausgeschalteter Haube die Taste + und —Sekunden lang betätigenDie Led ➕altet sich ein.Mit der Taste + bestätigen + |
Wenn die Druckknopftafel völlig deaktiviert ist, muss vor der Benachrichtigung des Technischen Kundendienstes die Stromzufuhr des Haushaltsgeräts vorübergehend unterbrochen werden (etwa 5"), und zwar durch die Betätigung des Hauptschalters, um den normalen Betrieb wiederherzustellen.
Sollte dies nicht helfen, ist der Technische Kundendienst zu rufen.
WARTUNG
Vor jedem Reinigungs- oder Wartungseingriff das Gerät durch Ziehen des Netzsteckers oder Betätigung des Hauptschalters vom Stromnetz trennen.
Es dürfen keine Tücher mit rauer Oberfläche oder Reinigungsmittel verwendet werden, die scheuernde, säurehältige oder korrosive Substanzen enthalten.
Eine kontinuierliche Wartung gewährleistet langfristig einen guten Betrieb und eine gute Leistung.
Besondere Aufmerksamkeit muss den Metallfettfiltern und den Aktivkohlefiltern geschenkt werden: eine häufige Reinigung der Filter und ihrer Halterungen gewährleistet, dass sich an der Abzugshaube kein Fett ablagert, das leicht entzündlich und somit gefährlich ist.
REINIGUNG DER AUSSENFLÄCHEN
Es wird empfohlen, die Außenflächen der Abzugshaube mindestens alle 2 Wochen zu reinigen, um zu vermeiden, dass ölige und fettige Substanzen die Stahloberflächen angreifen. Für die Reinigung der Abzugshaube aus gebürstetem Edelstahl empfiehlt der Hersteller die Verwendung der Reinigungstücher "Magic Steel".
Alternativ dazu und für alle anderen Arten von Oberflächen muss die Reinigung mit einem feuchten Lappen mit neutralem Reinigungsmittel oder mit denaturiertem Alkohol ausgeführt werden.
Am Ende der Reinigung die Abzugshaube mit weichen Tüchern sorgfältig abwischen und abtrocknen.
Im Bereich der Bedientafel und der Beleuchtungsvorrichtungen nur wenig Wasser verwenden, um zu vermeiden, dass die elektronischen Bauteile feucht werden.
Die Flaps nicht im Geschirrspüler reinigen.
Die Reinigung der Glasplatten darf nur mit spezifischen nicht korrosiven oder scheuernden Reinigungsmitteln mit einem weichen Tuch ausgeführt werden.
Der Hersteller lehnt jede Haftung ab, falls diese Anweisungen nicht befolgt werden.
REINIGUNG DER INNENFLÄCHEN
Die Reinigung von elektrischen oder zum Motor gehörenden Teilen in der Abzugshaube mit Flüssigkeiten oder Lösungsmitteln ist verboten.
Für die Metallteile siehe den vorigen Abschnitt.

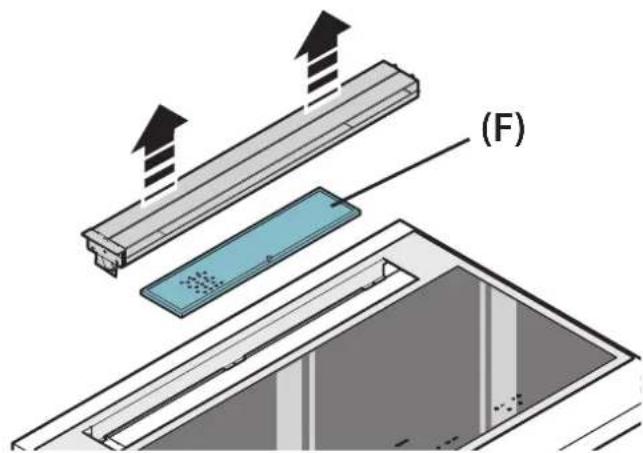

METALLFETTFILTER
Deshalb wird empfohlen, die Metallfilter häufig zu reinigen (F) (mindestens ein Mal pro Monat), indem sie ungefähr 1 Stunde lang in kochend heißem Wasser mit Geschirrspülmittel eingeweicht werden. Darauf achten, sie nicht zu biegen.
Keine korrosiven, säurehältigen oder alkalischen Reinigungsmittel verwenden.
Die Metallfilter sorgfältig abspülen und vor der Montage abwarten, bis sie vollständig trocken sind.
Die Metallfilter können auch in der Spülmaschine gereinigt werden.
Für die Montage und Demontage der Metallfettfilter siehe die Montageanleitung.
Unter normalen Benutzungsbedingungen wird empfohlen, den Filter alle 18 Monate zu regenerieren und ihn alle drei Jahre zu ersetzen. Zum Regenerieren des Filters wie folgt vorgehen:
- Den Filter gemäß der Beschreibung in der Anleitung ausbauen (Abb. 12).
- Setzen Sie die Filter A, B und C (wenn sie anwesend sind) ca. 2 Stunden lang bei einer Temperatur von 200°C in einen Haushaltsherd geben.
- Nach dem Abkühlen des Filters die 4 Filter wieder auf der Metal- lstruktur des Filters anbringen.

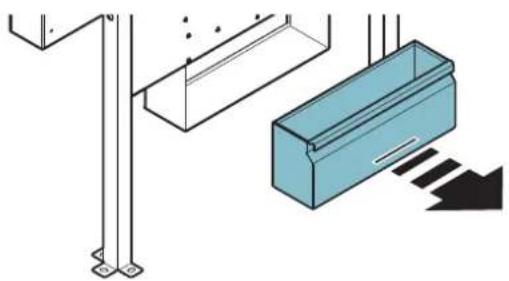

ÖLAUFFANGWANNE
Es wird empfohlen, die Wanne alle 2 Wochen zu reinigen.
Keine korrosiven, säurehältigen oder alkalischen Reinigungsmittel verwenden.
Für eine sorgfältigere Reinigung, die Ölauffangwanne (siehe Abbildung) herausziehen und sie mit kochendem Wasser und Geschirrspülmittel säubern. Die Wanne sorgfältig abspülen und vor der Montage abwarten, dass sie vollständig trocken sind. Das Waschen im Geschirrspüler ist erlaubt.
SICHERHEITSANWEISUNGEN
UND WARNHINWEISE
Diese Hinweise wurden für Ihre Sicherheit und die Sicherheit anderer Personen erstellt, und wir bitten Sie deshalb, die vorliegende Gebrauchsanweisung vor der Verwendung oder der Reinigung des Geräts vollständig zu lesen.
Der Hersteller lehnt jegliche Haftung für etwaige direkte oder indirekte Schäden an Personen, Gegenständen oder Haustieren ab, die durch eine Nichtbeachtung der in der vorliegenden Gebrauchsanweisung angeführten Sicherheitshinweise verursacht werden.
Esistsehrwichtig, dass diese Gebrauchsanweisung zusammen mit dem Gerät aufbewahrt wird, damit künftig darin nachgelesen werden kann.
Bestimmungszweck
- Diese Kochebene ist für den Einsatz im Haushalt bestimmt, um Speisen zuzubereiten und warm zu halten.
- Die Kochebene darf nicht in Außenbereichen installiert und keinen Witterungseinflüssen (Regen, Wind, etc.) ausgesetzt werden.
- Jegliche andere Verwendung ist unzulässig.
- Diese Kochebene darf nur über Backöfen oder Elektroherden eingebaut werden, die mit einem System zum Abkühlen des Dampfs ausgestattet sind.
- Das Gerät darf von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die damit zusammenhängenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen die vom Benutzer auszuführende Reinigung und Wartung nicht unbeaufsichtigt durchführen.
- Sich nie entfernen, wenn die Kochebene in Betrieb ist.
Verbrennungsgefahr
- Die Bedienungselemente sperren um zu verhindern, dass unbefugte Personen das Gerät von allein einschalten können.
• Die Griffe von Pfannen und Töpfen zu ausrichten, dass Kinder sie nicht erreichen können.
• Die einzelnen Kochbereiche nach Gebrauch ausschalten. - Keine Metallgegenstände auf den eingeschalteten Kochbereichen ablegen.
Technische Sicherheit
- Die Installation muss von kompetenten und qualifizierten Installateuren unter Befolgung der Angaben der vorliegenden Gebrauchsanweisung sowie unter Einhaltung der gültigen Sicherheitsvorschriften vorgenommen werden. Wenn das Speisekabel oder andere Teile beschädigt sind, darf die Kochebene NICHT benutzt werden: Die Kochebene von der Stromversorgung abtrennen und sich zwecks Reparatur an den Händler oder an eine autorisierte Kundendienststelle wenden.
Die elektrische, mechanische und funktionelle Struktur des Geräts darf nicht verändert werden.
Niemals versuchen, Reparaturen oder Austauschtätigkeiten selbst durchzuführen. Werden diese Arbeiten von Personen durchgeführt, die nicht dazu befähigt und qualifiziert sind, so kann dies zu schweren Personen- und Sachschäden führen, die von der Herstellergarantie nicht gedeckt sind.
- Vor der Installation der Kochebene muss sichergestellt werden, dass sämtliche Komponenten unbeschädigt und funktionstüchtig sind. Sollten Schäden festgestellt werden, nicht mit der Installation fortfahren und umgehend den Händler kontaktieren.
Die elektrische Anlage für den Anschluss der
Kochebene muss den geltenden Normen entsprechen und mit einem Erdungssystem ausgestattet sein, das den Sicherheitsvorschriften des Installationslandes entspricht. Sie muss außerdem der EU-Gesetzgebung bezüglich der Funkentstörung entsprechen.
- Die auf dem Typenschild der Kochebene angegebenen Anschlussdaten (Spannung und Frequenz) müssen mit denen des Stromnetzes übereinstimmen.
Diese Daten vor Anschluss überprüfen.
Im Zweifelsfall wenden Sie sich bitte an einen Elektriker.
• Die Kochebene nicht vor ihrer Installation benutzen.
- Die Benutzung der Induktionsebene auf Geräten, die sich bewegen könnten, ist verboten.
- Nie das Gehäuse des Geräts öffnen.
- Falmec gewährleistet die Einhaltung der Sicherheitsstandards nur, wenn Originalersatzteile verwendet werden.
- Das Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernbedienung bestimmt.
HINWEISE FÜR DEN BENUTZER
- Vor der ersten Inbetriebnahme des Geräts eventuelle Schutz- bzw. Haftfolien entfernen.
- Während des Gebrauchs können Pfannen und Geschirr Lärm verursachen, was von Folgendem abhängen kann:
- von einer hohen Wärmeleistung.
- von unterschiedlichen Materialien der Topfböden.
- Nie Wasser zum Löschen eines Feuers benutzen. Den Kochbereich ausschalten. Die Flammen mit einem Deckel, einer feuerfesten Decke oder etwas Ähnlichem ersticken.
- Keine brennbaren Gegenstände in den Schubladen unterhalb der Kochebene aufbewahren. Der Besteckeinsatz muss aus hitzebeständigem Material sein.
- Keine leeren Töpfe oder Pfannen erhitzen und immer sicherstellen, dass in den Töpfen eine Mindestmenge an Flüssigkeit vorhanden ist.
• Die Kochebene nach dem Gebrauch immer ausschalten.
- Bei Verwendung von Fetten und Ölen den Kochvorgang immer gut überwachen, da diese Substanzen sich leicht entzünden können.
- Fette und Öl höchstens eine Minute lang erhitzen und dazu nie die „Booster“-Funktion benutzen.
- Vorsichtig mit dem Gerät umgehen, damit es während und nach seinem Gebrauch zu keinen Verbrennungen kommt.
- Sicherstellen, dass kein festes oder loses Elektrokabel der Vorrichtung mit dem heißen Glas oder einer heißen Pfanne bzw. Topf in Berührung kommt.
• Die Kochebene nicht zum Erwärmen von Konservendosen benutzen.
• Die Induktionsebene in keiner Form abdecken. - Die Elektrokabel dürfen nicht mit der Kochebene in Berührung kommen.
- Zum Schutz der Hände vor Hitze wird die Verwendung von Topflappen empfohlen. Ausschließlich trockene Kochhandschuhe bzw. Topflappen benutzen.
- Nur Töpfe und Pfannen mit glattem und magnetischem Boden für Induktionskochfelder verwenden.
- Verhindern, dass Zucker, synthetische Materialien oder Aluminiumfolie mit den heißen Bereichen in Kontakt kommen. Diese Substanzen können beim Abkühlen zu Rissen oder anderen Schäden an der Oberfläche des Ceranfeldes führen: Das Gerät ausschalten und die Substanzen sofort von dem noch heißen Kochbereich entfernen.
• Die Töpfe zum Bewegen anheben und nicht auf der Oberfläche des Kochfelds verschieben - Töpfe und Kochebene müssen einwandfrei sauber sein, bevor sie miteinander in Kontakt kommen.
- Keine Gegenstände auf die Kochfelder fallen lassen!
- Nur Töpfe mit magnetischem Boden benutzen.
Andere Materialien sind nicht erlaubt.
• Die Größe der Töpfe muss dem benutzten Kochbereich angemessen sein.
- Immer einen Topf bzw. eine Pfanne pro Kochbereich benutzen, auch in der Funktion BRIDGE.
- Kein heißes Geschirr auf die Sensortasten und die Kontrollleuchten stellen, da die darunter befindliche Elektronik dadurch beschädigt werden kann.
Die Betätigungstasten und Kontrollleuchten müssen immer sauber sein.
- Keine Metallgegenstände direkt unterhalb der Kochebene aufbewahren.
- Möglichst immer Deckel benutzen, um eine Dispersion der Hitze zu verhindern.
• Mit wenig Wasser kochen.
- Nach Koch- oder Bratbeginn der Speisen die Wärmeleistung der Kochebene auf eine niedrigere Stufe stellen.

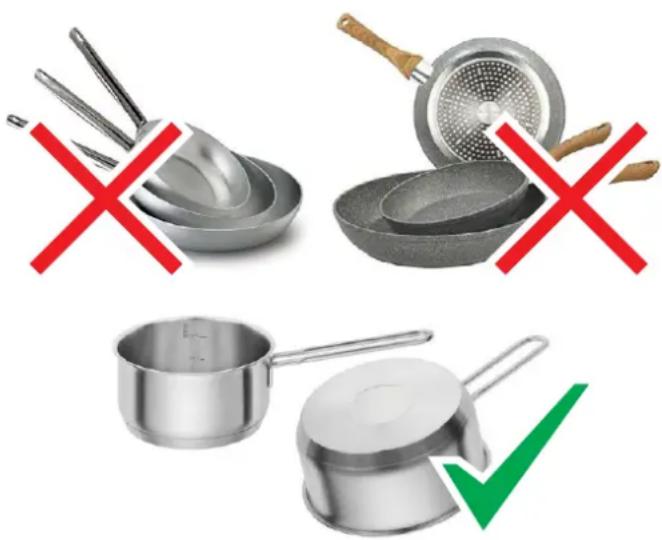

Kochgeschirr kann unterschiedliche Böden aufweisen.
Die Böden können vollständig aus Eisen sein, aus gemischten Eisen- und Nichteisenmetallen sowie Nichteisenmetallen.
- Böden aus Nichteisenmetall (Aluminium, Kupfer, ...) können bei Induktionskochfeldern nicht eingesetzt werden.
- Böden aus gemischten Metallen können sich ungleichmäßig erwärmen und keine hohen Temperaturen erreichen. In Fällen, in denen der Boden hauptsächlich aus Nichteisenmetall besteht, erkennt das Kochfeld den Topf möglicherweise nicht und die Kochzone wird nicht aktiviert. Darüber hinaus neigen einige dieser Metalle dazu, Material freizusetzen, das sich mit dem Siebdruck des Glases verbindet und es irreparabel beschädigt.
- Flache, vollständig aus Eisen bestehende Böden sind am besten geeignet und die Wärme wird gleichmäßig verteilt.
Angaben und Hinweise zur Sicherheit
Hinweis für Personen mit Herzschrittmacher:
Beachten, dass während des Betriebs in der Nähe des Geräts ein elektromagnetisches Feld erzeugt wird. Es ist sehr unwahrscheinlich, dass der betrieb des Herzschrittmachers dadurch beeinflusst wird.
Wenden Sie sich in Zweifelsfällen an den Hersteller des Herzschrittmachers oder an Ihren Arzt.
Das elektromagnetische Feld des Kochfelds kann die Funktionsweise von magnetisierbaren Gegenständen beeinträchtigen. Kreditkarten, Rettungsvorrichtungen, Taschenrechner usw. müssen aus der unmittelbaren Nähe des eingeschalteten Kochfeld ferngehalten werden.
Falls das Gerät länger benutzt wird, können Metallgegenstände, die in einer Schublade unter dem Gerät aufbewahrt werden, heiß werden. Keine Metallgegenstände in einer Schublade direkt unter dem Kochfeld aufbewahren.
Das Gerät weist Kühlgebläse auf. Falls sich unter dem Einbaugerät eine Schublade befindet, muss eine Abtrennung zwischen der Schublade und der Unterseite des Geräts montiert werden; außerdem muss die erforderliche Belüftung des Kochfeld beachtet werden und es muss sichergestellt werden, dass die Gebläse nicht verdeckt werden.
Nie gleichzeitig zwei Töpfe oder Pfannen auf einem einzigen Kochfeld, einem rechteckigen Kochfeld oder einem PowerFlex-Kochfeld benutzen.
ICHERHEITSVORRICHTUNGEN DER KOCHEBENE
Sicherheitsausschaltung
Wenn ein Kochbereich die Höchsteinschaltzeit für ein und dieselbe Wärmeleistung überschreitet, wird er automatisch ausgeschaltet und es erscheint die Anzeige der verbleibenden Wärme.
Um diesen Kochbereich wieder in Betrieb zu setzen, die entsprechenden Tasten berühren.
| Wärme-leistungs-Stufe | low | 1 2 3 | 4 5 6 | 7 8 9 | P | ||||||
| Höchst-betriebs-dauer in Stunden | 8,7 2,0 | 8,7 6,7 | 5,3 | 4,3 3,5 | 2,8 | 2,3 1,9 | 1,5 |
Die Kochebene wird automatisch ausgeschaltet, wenn ein oder mehr Bedienelemente länger als 10 Sekunden bedeckt bleiben.
Zur erneuten Inbetriebnahme:
- Die Gegenstände von der Bedienleiste nehmen.
- Die Bedienleiste säubern.
- Die Kochebene und den betroffenen Bereich wieder einschalten.
Überhitzungsschutz
Bevor sich die Elemente der Kochebene überhitzen können, reduziert die Steuerung die Wärmeleistung gemäß folgendem Sicherheitsverfahren:
- Ausschalten von Booster und Power Booster, wenn eingeschaltet.
- Reduzierung der eingeschalteten Wärmestufe.
- Ausschalten des betroffenen Kochbereichs.
Auf der Anzeigeleiste der Kochbereiche erscheint die Meldung „E2“.
Der Kochbereich kann wieder in Betrieb genommen werden, wenn diese Meldung erlischt.
SICHERHEITSANWEISUNGEN FÜR DIE INSTALLATION
Die Kochebene erst dann installieren, wenn die Unter- und Hängeschränke der Küche eingebaut sind.
Sicherstellen, dass die Verkleidung der Arbeitsflächen mit hitzebeständigen Klebstoffen angebracht wurde. Andernfalls könnten sich die Flächen verformen oder ablösen.
Es ist verboten, die Kochebene über Kühl- bzw. Tiefkühlschränken, Geschirrspül- oder Waschmaschinen sowie Wäschetrocknern zu installieren.
ELEKTRISCHE SICHERHEIT
Die elektrische Anlage für den Anschluss der Kochebene muss den geltenden Normen entsprechen und mit einem Erdungssystem ausgestattet sein, das den Sicherheitsvorschriften des Installationslandes entspricht. Sie muss außerdem der EU-Gesetzgebung bezüglich der Funkentstörung entsprechen.
Sicherstellen, dass das Speisekabel der Kochebene nach erfolgtem Einbau nicht berührt werden kann und auch keinen mechanischen Beanspruchungen ausgesetzt ist.
Die für den elektrischen Anschluss verwendete Steckdose muss gut erreichbar sein, wenn das Gerät installiert ist. Andernfalls muss ein Hauptschalter vorgesehen werden, um die Kochebene bei Bedarf zu trennen.
Alle eventuellen Änderungen an der Elektroanlage müssen von einem qualifizierten Elektriker vorgenommen werden.
Im Fall einer Störung des Geräts nicht versuchen, das Problem eigenständig zu lösen, sondern den Händler oder den autorisierten Kundendienst für die Reparatur kontaktieren.
Während der Installation der Kochebene muss das Gerät durch Abziehen des Netzsteckers oder Betätigung des Hauptschalters abgeschaltet werden.
ELEKTRISCHER ANSCHLUSS
(Dieser Abschnitt ist ausschließlich qualifiziertem Personal vorbehalten)
Vor sämtlichen Eingriffen an der Kochebene muss das Gerät vom Stromnetz getrennt werden.
Sicherstellen, dass die Elektrokabel in der Kochebene nicht abgeschnitten oder getrennt werden:
Andernfalls muss das nächstgelegene Kundendienstzentrum kontaktiert werden.
Für die elektrischen Anschlüsse qualifiziertes Personal beauftragen.
Der Anschluss muss in Übereinstimmung mit der geltenden Gesetzgebung ausgeführt werden.
Bevor die Kochebene ans Stromnetz angeschlossen wird, muss geprüft werden, dass:
- die Netzspannung den Daten auf dem Typenschild der Kochebene entspricht;
- die elektrische Anlage den gesetzlichen Vorschriften entspricht und für die Belastung des Geräts geeignet ist (siehe technische Eigenschaften in der Kochebene);
- der Stecker und das Kabel nicht mit heißen Komponenten mit Temperaturen über 70 °C in Berührung kommen;
- die Versorgungsanlage mit einer wirksamen und gemäß den geltenden Normen ausgeführten Erdung ausgestattet ist;
- die für den Anschluss verwendete Steckdose gut erreichbar ist, wenn die Kochebene installiert ist.
Bei:
- mit einem Kabel ohne Stecker ausgestatteten Geräten: der zu verwendende Stecker muss ein genormter Stecker sein. Die Drähte müssen wie folgt angeschlossen werden: Das gelb-grüne Kabel für die Erdung, das blaue Kabel für den Nullleiter und das braune für die Phase. Der Stecker muss an einer geeigneten Sicherheitssteckdose angeschlossen werden.
- einem fest montierten Gerät, das über kein Versorgungskabel oder keine andere Vorrichtung zur Trennung vom Stromnetz mit einer derartigen Öffnungsdistanz der Kontakte verfügt, dass die vollständige Trennung zu den Bedingungen der Überspannungskategorie III erfolgen kann.
Diese Trennvorrichtungen müssen gemäß den Installationsnormen am Versorgungsnetz installiert werden.
Der grün/gelbe Erdungsdraht darf nicht vom Schalter unterbrochen werden.
Der Hersteller lehnt jede Haftung ab, falls die Sicherheitsnormen nicht eingehalten werden.
Anschluss der Kochebene:
| Netz Anschluss Quer- | schnitt des Kabels | Versorgungskabel | Stärke des Trenn-schalters |
| 220V -240V~50/60Hz | 1P+N / 2P 3 x 2.5 mm ^2 | H 05 VV - FH 05 RR - F | 25 A * |
| 380V -415V~50/60Hz | 2P+N 4 x 1.5 mm ^2 | H 05 VV - FH 05 RR - F | 16 A * |
| 380V -415V~50/60Hz | 3P+N 5 x 1.5 mm ^2 | H 05 VV - FH 05 RR - F | 16 A * |
* mit dem Gleichzeitigkeitsfaktor gemäß Norm DIN EN 60 335-2-6 berechnet.
| Eigenschaft | 90 |
| Gesamtleistung | 2800-7400W |
| Position 1 | |
| Nennleistung | 1600W |
| Leistung Booster | 1850W |
| Position 2 | |
| Nennleistung | 2100W |
| Leistung Booster (1/2) | 3000W |
| Position 3 | |
| Nennleistung | 2100W |
| Leistung Booster (1/2) | 3000W |
| Position 4 | |
| Nennleistung | 1600W |
| Leistung Booster | 1850W |
PANORAMICO
90
| Steuerbefehl | Beschreibung |
| 1 | Kochebene ON/OFF. Sollte kein anderer Befehl aktiviert werden, schaltet sich die Kochebene nach wenigen Sekunden automatisch aus. |
| Wahl des vorderen Kochbereichs. Beigleichzeitigem Drücken mit □■ wird die BRIDGE-Funktion aktiviert. | |
| Wahl des hinteren Kochbereichs. Beigleichzeitigem Drücken mit ■□ wird die BRIDGE-Funktion aktiviert. | |
| Sperren der Steuerbefehle: Bei Drücken von mehr als 2 Sekunden werden alle Steuerbefehle gesperrt. Zum Entsperren der Steuerbefehle erneut drücken. | |
| + | Steigerung der Koch-Leistungsstufe und Anwahl des Boosters bzw. Steigerung der Kochzeit bei der Funktion ZEITSCHALTUHR. |
| - | Reduzierung der Koch-Leistungsstufe bzw. Reduzierung der Kochzeit bei der Funktion ZEITSCHALTUHR. |
| Anzeige Anzeigeleiste | Beschreibung |
| Kochbereich im Standby-Modus | |
| Die Leistungsstufen von niedrig bis hoch werden mit den Tasten + und - gewählt. | |
| Power Boost : maximale Kochleistung | |
| Anzeige der Restwärme | |
| Leistungsstufe zwischen 0 und 1, zum Warm-halten von Speisen geeignet | |
| Bridge-Funktion aktiviert.(min. Durchmesser Topf: ∅ 230 mm) | |
| Kein Topf auf der Kochebene bzw. ungeeigneter Topf in Bezug auf Material und Abmessungen.(min. Durchmesser Topf: ∅ 120 mm) | |
| Sperrfunktion Steuerbefehle aktiviert. |
BETRIEB UND EINSATZ DER INDUKTIONSEBENE
NUR TÖPFE FÜR INDUKTIONSKOCHFELDER VERWENDEN.
Bei Einschalten eines Kochbereichs wird der Boden des Topfes erwärmt.
Der Kochbereich erwärmt sich ausschließlich durch die vom Topf abgegebene Wärme.
Die Induktion erfasst automatisch die Abmessungen des Topfes.
Die Heizleistung muss entsprechend den Speisen gewählt werden, die zubereitet werden sollen.
Es folgt eine kurze Tabelle zum Regulieren der Heizleistung:
ZU REGELNDE BEREICHE
| 1 - 2 | Schmelzen Erwärmen | Soßen, Butter, Schokolade, Gelatine Vorgekochte Gerichte |
| 2 - 3 | Schlagen Auftauen | Reis, Pudding und Fertiggerichte Gemüse, Fisch, Tiefkühlprodukte |
| 3 - 4 | Dampf | Gemüse, Fisch, Fleisch |
| 4 - 5 | Kochen | Kochkartoffeln, Suppen, Pasta Frisches Gemüse |
| 6 - 7 | Kochen bei sanfter Hitze | Fleisch, Leber, Eier, Würste Gulasch, Rouladen, Kutteln |
| 7 - 8 | Kochen Frittieren | Kartoffeln, Kringel, Aufläufe |
| 9 | Frittieren, zum Kochen bringen | Beefsteaks, Eierkuchen Kochen |
| P | Frittieren, zum Kochen bringen | Große Mengen Wasser zum Kochen bringen |
Hinweis: Die Erwärmphase der Induktionskochebenen ist kürzer als bei Gaskochebenen.
GRUNDFUNKTIONEN
Siehe die Tabelle des jeweiligen Modells auf der vorhergehenden Seite.
BRIDGE-FUNKTION
Diese Funktion gestattet den gemeinsamen Betrieb der Kochbereiche 1-2 und/oder 3-4
Zur Aktivierung:
- Die Kochebene einschalten;
Gleichzeitig die Symbole + drucken:
- auf der Anzeigeleiste des vorderen Kochbereichs erscheint das
Symbol 8;
- Mit den Tasten + und - die Leistung regeln.
Anmerkung: Funktion nur verfügbar zwischen den beiden rechten oder linken Kochfeldern (nicht zwischen den beiden mittleren).
DEAKTIVIERUNG der BRIDGE-Funktion:
Gleichzeitig die Symbole
+ drucken.
BOOSTER-FUNKTION
Durch den Booster wird die Leistung verstärkt, damit große Mengen erhitzt werden können (z.B. das Kochwasser für Pasta).
Diese Leistungsverstärkung bleibt höchsten 10 Minuten aktiviert.
- Die Kochebene einschalten;
- den Kochbereich wählen;
- (+) solange berühren, bis auf der Anzeigeleiste P für den hinteren Kochbereich angezeigt wird.
Anmerkung: In P kann jeweils nur das rechte oder das linke Kochfeld geregelt werden (insgesamt nicht mehr als zwei).
Falls das äußere Kochfeld in P, geregelt wird, kann das in der Nähe nicht über den Pegel B. geregelt werden. Falls das innere in P, ist, geht das äußere aus.
WARMHALTE-FUNKTION
42°C - Aufrechterhaltung der Temperatur für gekochte Speisen:
Die Kochebene einschalten;
den Kochbereich wählen;
Die Taste (+) und dann die Taste (-) berühren: Das Symbol U erscheint.
Ausschalten der Kochebene
Zum Ausschalten des Kochbereichs:
Die Taste (-) solange berühren, bis auf der Anzeigeleiste des Kochbereichs 0 erscheint.
Wenn die Kochbereich noch sehr warm ist, wird die Restwärme angezeigt.
Die Kochebene ausschalten.
Die Taste ① berühren: Alle Kochbereiche werden ausgeschaltet.
Auf der Anzeigeleiste der noch sehr heißen Kochbereiche erscheint das Symbol H.
Die Kochbereiche solange nicht berühren, wie die
Kontrollleuchte H
eingeschaltet ist.
ZEITSCHALTUHR-FUNKTION UND AUTOMATISCHES AUSSCHALTEN
Die Zeitschaltuhr hat zwei Funktionen:
1 - ZEITSCHALTUHR;
2 – AUTOMATISCHES AUSSCHALTEN von einem oder mehreren Kochbereichen.
Bei der Version „90“ ist es möglich, eine Dauer von bis zu 99 Minuten.
Bei Ablauf der eingestellten Zeit erscheint bei der Zeitangabe die Zahl 00 und ein akustisches Signal ertönt, das mit den Tasten (+) oder (-) ausgeschaltet wird.
ZEITSCHALTUHR
Zum Einstellen:
- Das Kochfeld (falls aus) mit der Taste ①einschalten und gleichzeitig die Tasten (+) und (-) berühren.
(bei der Version „Plus“ schaltet sich die Kontrollleuchte ☉ ein );
- Mit den Tasten (+) und (-) die gewünschte Zeit einstellen.
Die Zeitschaltuhr beginnt zu laufen.
Um die eingestellte Zeit zu ändern, das Verfahren ab Punkt 1 wiederholen.
Zum Löschen der eingestellten Zeit:
- Das Kochfeld (falls aus) einschalten und gleichzeitig die Tasten (+) und (-) berühren.
(bei der Version „Plus“ schaltet sich die Kontrollleuchte ☺ ein ).
- Die Taste (-) drücken und die Zeit auf 00 zurücksetzen.
AUTOMATISCHES AUSSCHALTEN
Für die Funktion „Automatisches Ausschalten“:
1 - Die Kochebene einschalten;
2 - den Kochbereich wählen;
3 - die Leistungsstufe wählen;
4 - die Zeitschaltuhr wie oben beschrieben einstellen.
Um das automatische Ausschalten für einen anderen Kochbereich einzustellen, das Verfahren ab Punkt 2 wiederholen.
ZEITSCHALTUHR und AUTOMATISCHES AUSSCHALTEN können gleichzeitig benutzt werden.
WAS BEI AUFTRETEN VON PROBLEMEN ZU TUN
Die Kochebene bzw. die Kochbereiche schalten sich nicht ein:
· Die Kochebene ist nicht an das Stromnetz angeschlossen.
• Die Schutzsicherung ist herausgesprungen.
- Kontrollieren, ob die Sperre eingeschaltet ist.
· Die Tasten sind mit Wasser oder Fett bedeckt.
- Auf den Tasten liegt ein Gegenstand.
Es erscheint das Symbol.
- Im Kochbereich steht kein Topf.
- Der benutzte Behälter ist mit einer Induktionsebene nicht kompatibel.
- Der Durchmesser des Topfbodens ist im Vergleich zum Kochbereich zu klein.
Es erscheint das Symbol [E]:
· Die Kochebene abtrennen und wieder anschließen.
· Den After-Sales Kundendienst benachrichtigen.
Einer der Kochbereiche bzw. die ganze Kochebene schaltet sich aus:
· Der Überhitzungsschutz hat eingegriffen;
- Die Kochebene bzw. ein Kochbereich ist zu lange eingeschaltet geblieben;
- eine oder mehrere Tasten sind bedeckt;
- einer der Töpfe ist leer und der Boden hat sich überhitzt.
Der Lüfter läuft auch nach Ausschalten der Kochebene weiter:
- Das ist keine Störung: Der Lüfter schützt die elektronische Steuerung der Vorrichtung.
- Der Lüfter hält automatisch an.
10 FEHLERCODES
Die Benutzerschnittstelle zeigt Fehlercodes an, die im Fall eines Fehlers dem Wartungstechniker angegeben werden müssen.
In Kombination mit dem gelieferten Dokument ist „Fehlercodes Basic 2“ verfügbar, das detaillierte Informationen mit einer vollständigen Beschreibung der Fehlermatrix umfasst
Im Folgenden werden die Standardfehlercodes von E.G.O. aufgelistet; die persönlich angepasst Benutzerschnittstelle kann davon abweichen. In der Standardversion werden allgemeine Fehler der Benutzerschnittstelle (Er xx) und Fehler der Kochfelder (E/x) unterschieden. Bei Fehlern der Kochfehler blinkt die Anzeige des falschen Kochfeld abwechselnd „E“ und und ein Hexadezimalcode „X“.
| Fehler-codes | Beschreibung Mögliche Ursachen | Behebung |
 | Das Kochfeld kann konfiguriert werden, falls ein statisches „C“ angezeigt wird | Kein Fehler, der Benutzer ist im Wartungsmenü. Eine geeignete Pfanne muss auf das entsprechende Kochfeld gesetzt werden. |
 | Das Kochfeld wird konfiguriert, falls ein blinkendes „C“ angezeigt wird. Nach einer erfolgreichen Konfigurierung zeigt das entsprechende Display „-“ an. Die möglichen Ursachen von E/5 überprüfen, falls „-“ nicht angezei- gt wird. | Der Benutzer ist im Wartun-gsmenü, kein Fehler. Auf das Symbol „-“ warten oder die Konfigurierung durch Drücken der Auswahltaste abbrechen; das Blinken des „C“ endet. |
 | Ein blinkendes „E“ für alle Kochfel- der zeigt an, dass alle Konfigurie-rungen gelöscht werden. | Der Benutzer ist im Wartun-gsmenü, kein Fehler. Manuelle Konfigu- rierung |
 | Temperaturgren-zwerte übers-chritten | PT oder Gla-stemperatur zu hoch NTC ->Tempe-ratur Elektronik zu hoch Das System muss abkühlen |
 | Ungeeigneter Topf, zum Beispiel Verlust der magnetischen Eigenschaften aufgrund der Temperatur im Boden | Auf dem Modul erzeugt ein Topf einen ungeeigneten Betriebspunkt, der Geräte zerstören kann, zum Beispiel IGBTs. 1. Der Fehler wird nach 8 Sekun-den automatisch gelöscht und das Kochfeld kann wie- der benutzt werden. Falls weiterhin Fehler gemeldet werden, muss der Topf ersetzt werden. 2. Das Modul muss ersetzt werden, falls der Fehler ohne Topf auf dem Kochfeld angezeigt wird. |
 | Nicht konfigu- riertes Induktion-smodul (alle Induktionsmodu-le antworten der Benutzerschnitt-stelle, aber dem betreffenden Kochfeld ist kein Element zugeor-dnet). | Induktion-smodul nicht konfiguriert Die Konfigurierung des Kochfelds löschen und die manuelle Konfigurie-rung aktivieren. Das Wartungsmenüs der Benutzerschnitt-stelle aufrufen, um das Induktionsmodul zu konfigurieren; falls die aufgeführten Punkte nicht um Erfolg führen, das Modul ersetzen. |
 | Keine Kommu-nikation zwischen Benutzersch-nittstelle und Induktionsmodul | Keine Strom-versorgung des Induktionsmo-duls. Schlechte oder defekte Verkabelung Stromversorgung und Anschlüsse LIN überprüfen. Das Mo-dul ersetzen, falls der Anschluss OK ist. |
| Störung der Stromversorgung | 1. Erfassung einer Störung in der Frequenz der Stromversorgung2. Überspannung | Spannung und Frequenz der Stromversorgung überprüfen; falls OK, das Modul ersetzen. | |
| Keine zuweisbare Störung | Das Modul oder die Benutzerschnittstelle ersetzen | ||
| Ausfall des Gebläses | Gebläse oder Steuerungselektronik defekt | Das Modul ersetzen | |
| Defekter Temperaturfühler an Induktionsspule | Signal des Sensors außerhalb des gültigen Bereiches; Sensor oder Elektronik defekt | Das Modul ersetzen | |
| Hardware-Fehler des Induktionsmoduls | Defekte Hardware durch Selbstdiagnose des Moduls entdeckt | Das Modul ersetzen | |
| Konfigurierungsfehler | Zwei Kochfelder sind dem gleichen Element der Benutzer-schnittstelle zugeordnet. | Die aktuelle manuelle Konfigurierung mit dem Wartungsmenü löschen | |
| Fester Sensorwert (Betrieb des Temperaturfühlers an der Induktions-spule testen) | Ungenügende Temperaturänderung (10 K) innerhalb von 5 Minuten nach dem Einschalten des Kochfelds | Das System muss abkühlen | |
| Kein Betrieb und keine Anzeige | Überspannung an Schalter Betriebsweise Spannungsversorgung (kein Betrieb) | 400 V-Anschluss D | Den Anschluss der Stromversorgung trennen und korrigieren |
Anmerkung:
Nicht alle Fehler können automatisch vom System erfasst werden, zum Beispiel Defekt der Stromversorgung der Benutzerschnittstelle.
REINIGUNG UND WARTUNG
ACHTUNG! Zur Reinigung nie einen Dampfreiniger benutzen.
Vor Reinigung der Kochebene sicherstellen, dass sie auf Umgebungstemperatur ist.
Die Kochebene nach jedem Gebrauch mit einem spezifischen Mittel für Ceranfelder reinigen.
Keine Produkte benutzen, die folgende Stoffe enthalten:
- keine ätzenden Produkte (Soda, Säuren, Ammoniak).
- keine scheuernden Produkte (Pulver oder Pasten).
Keine spitzen oder scheuernden Gegenstände benutzen.
Das Gerät nach der Reinigung mit einem weichen Tuch abtrocknen.
NÜTZLICHE PFLEGEHINWEISE
Am besten reinigen Sie Ihre Koch fläche regelmäßig, opti malerweise nach jedem Kochvorgang.
Vermeiden Sie dabei kratzende Schwämme oder Scheuermittel.
Auch chemisch aggressive Reinigungsmittel wie Backofenspray oder Fleckenentferner sind ungeeignet.
Einmal nicht aufgepasst ...
Vermeiden Sie, dass das Kochfeld mit Kunststoff in Kontakt kommt, Alufolie, Zucker oder eine zuckerhaltige Speise auf der heißen Kochfläche.
Bitte schieben Sie diese schnellstmöglich mit einem geeigneten Reinigungsschaber aus Metall aus der
heißen Kochzone. Schmelzen diese Gegenstände, können sie die Kochfläche beschädigen. Tragen Sie
deshalb vor dem Kochen von stark zuckerhaltigen Speisen ein dafür geeignetes Reinigungsmittel auf.
Glänzendes Ergebnis in drei einfachen Schritten:
Für eine gründliche Reinigung entfernen Sie zuerst die groben Verschmutzungen und Speisereste mit einem geeigneten Reinigungsschaber aus Metall.
Geben Sie nun einige Tropfen einer geeigneten Reinigungsflüssigkeit auf die erkaltete Kochfläche und verreiben Sie diese mit einem Küchen papier oder einem sauberen Tuch.
Anschließend die Kochfläche mit einem nassen Tuch abreiben und mit einem sauberen Tuch trocken nach wischen. Fertig!
Woran erkenne ich einen geeigneten Glaskeramik-Reinigungsschaber?
- Schaber ist aus Metall (kann sich nicht entzünden / kann nicht schmelzen)
- Schaber ist leicht zu sichern / zu entsichern
- Klinge ist gerade und stabil im Schaber fixiert, verrutscht nicht
- Klinge ist unbeschädigt, sauber und rostfrei
- Prüfsiegel bestenfalls vorhanden (z. B. TÜV-GS-Siegel)
- Anwendungs- und Sicherheitshinweise vorhanden
Wenn das Gerät über einem Pyrolyse-Backofen oder -Elektroherd eingebaut ist, es nicht einschalten, wenn das Pyrolyseverfahren läuft, da dadurch der Überhitzungsschutz der Kochebene ausgelöst werden könnte (siehe entsprechenden Kapitel).
ENTSORGUNG AM ENDE DER LEBENSDAUER
Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf Ihrem Gerät bedeutet, dass es sich um ein WEEE-Produkt handelt, das somit ein "Abfall aus elektrischen und elektroni-
schen Geräten" ist. Darum darf es nicht der ungetrennten Abfallentsorgung zugeführt werden (also zusammen mit "unsortiertem Hausmüll" weggeworfen werden), sondern muss getrennt verwaltet werden, um es entsprechenden Eingriffen für eine Wiederverwertung oder einer spezifischen Behandlung zu unterziehen, damit die etwaigen umweltgefährdenden Stoffe sicher entfernt und entsorgt werden und die recycelfähigen Rohstoffe entnommen werden. Die sachgemäße Entsorgung dieses Produktes trägt dazu bei, wertvolle Ressourcen zu schützen und potentiell negative Auswirkungen auf die Gesundheit des Menschen und die Umwelt zu vermeiden, die hingegen durch eine unsachgemäße Entsorgung dieser Abfälle entstehen könnten.
Für weitere Informationen bezüglich der in Ihrer Nähe liegenden speziellen Sammelstellen bitten wir Sie, die lokalen Behörden zu kontaktieren. Für eine unsachgemäße Entsorgung dieser Abfälle könnten in Übereinstimmung mit der nationalen Gesetzgebung Strafen vorgesehen sein.
INFORMATIONEN ZUR ENTSORGUNG INNERHALB DER EUROPÄ- ISCHEN UNION
Die europäische Richtlinie zu den WEEE-Geräten wurden in jedem Land auf andere Weise ausgelegt. Darum sollten bei der Entsorgung dieses Geräts die lokalen Behörden oder der Händler kontaktiert werden, um sich über die korrekte diesbezügliche Vorgehensweise zu informieren.
INFORMATIONEN ZUR ENTSORGUNG IN LÄNDERN AUSSERHALB DER EUROPÄISCHEN UNION
Das Symbol der durchgestrichenen Abfalltonne auf Rädern ist nur in der Europäischen Union gültig: Wenn das Gerät in anderen Ländern entsorgt werden soll, sollten die lokalen Behörden oder der Händler kontaktiert werden, um sich über die korrekte diesbezügliche Vorgehensweise zu informieren.
ACHTUNG!
Der Hersteller behält sich das Recht vor, jederzeit und ohne Vorankündigung Änderungen an den Geräten vorzunehmen. Der Druck, die Übersetzung und die - auch auszugsweise - Reproduktion des vorliegenden Handbuchs müssen zuvor vom Hersteller genehmigt werden.
Die im vorliegenden Handbuch enthaltenen technischen Informationen, die grafischen Darstellungen sowie die Spezifikationen dienen nur als Richtlinie und dürfen nicht verbreitet werden.
Das Handbuch wurde in italienischer Sprache verfasst, der Hersteller übernimmt keine Haftung für etwaige Transkriptions- oder Übersetzungsfehler.
CONSIGNES DE SÉCURITÉ ET MISES EN GARDE
QUELLE VITESSE CHOISIR ?
BANDEJA DE RECOGIDA DEL ACEITE
BEZPIECZEŃSTWO TECHNICZNE
HVORNÅR SKAL EMHÄTTEN TÄNDES?
- Aktiver kogepladen.
Tryk samtidig på symbolerne
- Symbolet fremkommer på displayet for det bagerste kogeområde.
TECHNISCHE VEILIGHEID
ELEKTRISCHE VEILIGHEID
TECHNISCHE KENMERKEN
ELEKTRISCHE AANSLUITING
WELKE SNELHEID MOET U KIEZEN?
Technische veiligheid
ELEKTRISCHE VEILIGHEID
ELEKTRISCHE AANSLUITING
WEGGOOIEN AAN HET EINDE VAN DE GEBRUIKSDUUR
