KÄYTTÖOHJE BD 175 C Kärcher

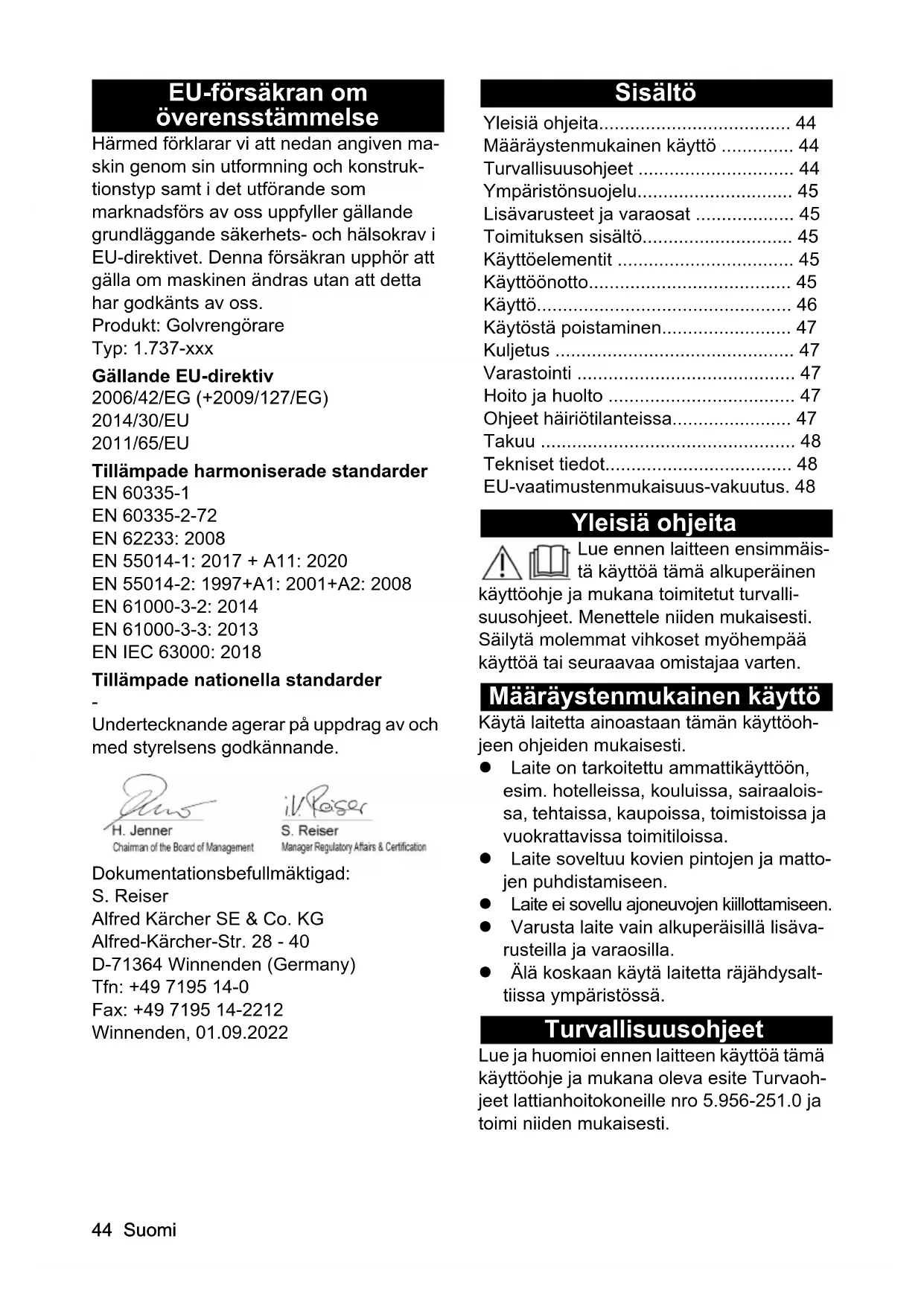

• Undertecknande agerar på uppdrag av och med styrelsens godkännande. Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 D-71364 Winnenden (Germany) Tfn: [phone] Fax: [phone] Winnenden, 01.09.2022 Sisältö Yleisiä ohjeita Lue ennen laitteen ensimmäis- tä käyttöä tämä alkuperäinen käyttöohje ja mukana toimitetut turvalli- suusohjeet. Menettele niiden mukaisesti. Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten. Määräystenmukainen käyttö Käytä laitetta ainoastaan tämän käyttöoh- jeen ohjeiden mukaisesti. Laite on tarkoitettu ammattikäyttöön, esim. hotelleissa, kouluissa, sairaalois- sa, tehtaissa, kaupoissa, toimistoissa ja vuokrattavissa toimitiloissa. Laite soveltuu kovien pintojen ja matto- jen puhdistamiseen. Laite ei sovellu ajoneuvojen kiillottamiseen. Varusta laite vain alkuperäisillä lisäva- rusteilla ja varaosilla. Älä koskaan käytä laitetta räjähdysalt- tiissa ympäristössä. Turvallisuusohjeet Lue ja huomioi ennen laitteen käyttöä tämä käyttöohje ja mukana oleva esite Turvaoh- jeet lattianhoitokoneille nro 5.956-251.0 ja toimi niiden mukaisesti. Yleisiä ohjeita p. 44
• Määräystenmukainen käyttö p. 44
• Turvallisuusohjeet p. 44
• Ympäristönsuojelu p. 45
• Lisävarusteet ja varaosat p. 45
• Toimituksen sisältö p. 45
• Käyttöelementit p. 45
• Käyttöönotto p. 45
• Käyttö p. 46
• Käytöstä poistaminen p. 47
• Kuljetus p. 47
• Varastointi p. 47
• Hoito ja huolto p. 47
• Ohjeet häiriötilanteissa p. 47
• Takuu p. 48
• Tekniset tiedot EU-vaatimustenmukaisuus-vakuutus. 48Suomi 45 Ympäristönsuojelu Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöä säästäen. Sähkö- ja elektroniikkalaitteet sisältä- vät arvokkaita kierrätettäviä materiaa- leja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mah- dollisia vaaroja ihmisten terveydelle ja ym- päristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmu- kaisen toiminnan vuoksi. Tällä symbolilla merkittyjä laitteita ei saa hävittää kotitalo- usjätteenä. Sisältöaineita koskevia ohjeita (REACH) Päivitettyjä tietoja ainesosista löytyy osoit- teesta: www.kaercher.de/REACH Lisävarusteet ja varaosat Käytä vain alkuperäisiä lisävarusteita ja al- kuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com. Toimituksen sisältö Tarkasta pakkauksesta purkaessasi sisäl- lön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvaurioita, ilmoita tästä jälleenmyyjälle. Käyttöelementit 1 Ruuvi, alusta (harjan kiinnitys) 2 Harja 3 Kahva, säädettävissä 4 Kahva 5 Harjan pyörintänopeuden säätönuppi 6 Laitekytkin 7 Kuusiokoloavain 8 Verkkokaapeli verkkopistokkeella 9 Kaapelikiinnike 10 Tyyppikilpi Käyttöönotto Harjan/vetoalustan kiinnitys HUOMIO Vaurioitumisvaara Harjan rungon yli ulottuva kiinnitysruuvi voi naarmuttaa puhdistettavaa kohdetta, jos harja on liian kulunut. Vaihda puhdistusharja hyvissä ajoin ennen kuin harjakset ovat liian lyhyitä. p. 48

1. Valitse puhdistuskohteeseen sopiva

harja tai laikan vetoalusta.

2. Varmista, että verkkopistoke on irrotettu.46 Suomi

3. Kierrä harjankiinnityksen ruuvi irti.

Käytä toimitukseen kuuluvaa kuusioko- loavainta. 1 Tarrain 2 Levyharja/laikka 3 Aluslaatta 4 Ruuvi

4. Aseta harja tai laikan vetoalusta tarraimeen.

5. Kierrä ruuvi aluslaattoineen paikalleen

6. Jos käytössä on laikka, aseta se veto-

alustan keskelle ja paina se paikalleen. Kahvan säätäminen

1. Löysää säädettävää kahvaa kääntämäl-

lä sitä vastapäivään. 1 Kahva

2. Käännä kahva haluttuun asentoon.

3. Kiristä kahva kääntämällä sitä myötäpäi-

vään. Käyttö Sähköliitäntä Tyyppikilvessä ilmoitetun jännitteen on vastattava virtalähteen jännitettä. Käytä vain roiskesuojattuja jatkojohtoja. Virtajohdon ja jatkojohdon liitäntäkohta ei saa olla vedessä.

1. Kelaa jatkojohto kokonaan auki laitteesta.

2. Käännä laitekytkin asentoon ”0”.

3. Yhdistä verkkopistoke pistorasiaan.

Pyörintänopeuden säätö Suositeltu pyörintänopeus:

1. Käännä harjan pyörintänopeuden kierto-

nuppi haluttuun arvoon. Puhdistus VAARA Sähköiskun vaara Käyttäjä voi saada sähköiskun vaurioitu- neesta johdosta. Älä koskaan kierrä virtajohtoa kehon tai kaulan ympärille. Varmista, että virtajohto ei koskaan koske- ta pyörivää harjaa tai laikkaa. HUOMIO Vaurioitumisvaara Jos käytät laitetta samassa kohdassa liian kauan, lattiapäällyste voi vaurioitua. Älä käytä laitetta paikallaan. Älä anna laitteen käydä kuivana aroilla pin- noilla.

1. Levitä puhdistusaineliuos puhdistetta-

2. Pidä laitetta tukevasti kiinni kahvasta.

3. Käännä laitekytkin asentoon I.

4. Pidä laitetta molemmin käsin ja liikuta

harjaa/laikkaa puhdistettavan pinnan yli. Ohje: Älä paina laitetta puhdistettavaa pintaa vasten. Laitteen oma paino on riit- tävä kosketuspaine.

5. Toista puhdistus, jos pinta on erityisen li-

6. Imuroi likainen vesi märkäimurilla tai

pyyhi se liinalla. Käyttö Pyörin- tänopeus (r/min) Peruspuhdistus 350...450 Pinnoitteen poisto 350...450 Puhdistus puhdistusaineella 450 Kristallointi 450 Shampoon levittäminen mattoon 350Suomi 47 Käytöstä poistaminen

1. Käännä laitekytkin asentoon ”0”.

2. Irrota verkkopistoke pistorasiasta.

3. Puhdista laite kostealla liinalla.

4. Kelaa virtajohto laitteen rungon ympärille.

5. Kiinnitä johdon pää kaapelikiinnikkeellä.

6. Pysäköi laite pysäköintiasentoon.

Tämä estää harjan muodonmuutokset. Kuljetus 몇 VARO Loukkaantumisvaara, vaurioitumisvaara Huomioi kuljetettaessa laitteen paino.

1. Ajoneuvossa kuljetettaessa varmista lai-

te sovellettavien määräysten mukaisesti liukumisen ja kaatumisen estämiseksi. Varastointi 몇 VARO Loukkaantumis- ja vaurioitumisvaara Huomioi varastoitaessa laitteen paino. Hoito ja huolto 몇 VAROITUS Loukkaantumisvaara Laite voi käynnistyä odottamatta. Irrota virtajohto pistorasiasta ennen kuin aloitat laitteeseen kohdistuvia töitä.

1. Pese likaiset laikat enintään 60 °C:ssa.

2. Puhdista laitteen runko kostealla liinalla

ja hiero se sitten kuivaksi.

3. Tarkasta, onko virtajohdossa vaurioita.

Ohjeet häiriötilanteissa 몇 VAROITUS Loukkaantumisvaara Laite voi käynnistyä odottamatta. Irrota virtajohto pistorasiasta ennen kuin aloitat laitteeseen kohdistuvia töitä. Jos toimintahäiriöitä ei voida korjata seu- raavien tietojen avulla, ota yhteyttä asia- kaspalveluun. Riittämätön puhdistustulos Vaihda likaantunut laikka ja pese se kor- keintaan 60 °C:n lämpötilassa. Vaihda kulunut harja/laikka. Tarkista käytettävän puhdistusaineen soveltuvuus käyttökohteeseen. Tarkista käytettävän harjan/laikan sovel- tuvuus käyttökohteeseen. Laite tärisee voimakkaasti Tarkista, että harja/laikka on vetoalustan keskellä. Tarkista harjan/laikan kiinnitys. Laikka ei pyöri Tarkista, estävätkö vieraat esineet veto- alustan pyörimisen. Poista vieraat esi- neet tarvittaessa. Yhdistä verkkopistoke pistorasiaan.48 Suomi Takuu Jokaisessa maassa ovat voimassa vastaa- van myyntiyhtiömme julkaisemat takuueh- dot. Korjaamme laitteessasi mahdollisesti ilmenevät häiriöt takuuajan kuluessa mak- sutta, jos häiriöiden syynä ovat olleet mate- riaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyy- jään tai lähimpään valtuutettuun asiakas- palveluun. (osoite, katso takasivu) Lisätietoja takuutiedoista (jos saatavilla) on Kärcherin paikallisen verkkosivuston palve- lualueella kohdassa "Lataukset". Tekniset tiedot Oikeus teknisiin muutoksiin pidätetään. EU-vaatimustenmukaisuus- vakuutus Täten vakuutamme, että jäljempänä kuvat- tu kone vastaa suunnittelultaan ja raken- teeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olen- naisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hy- väksyntäämme, tämän vakuutuksen voi- massaolo raukeaa. Tuote: Lattiapuhdistin Tyyppi: 1.737-xxx Sovellettavat EU-direktiivit 2006/42/EY (+2009/127/EY) 2014/30/EU 2011/65/EU Sovelletut yhdenmukaistetut standardit EN 60335-1 EN 60335-2-72 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997+A1: 2001+A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018 Sovelletut kansalliset standardit

Allekirjoittaneet toimivat yrityksen johtokun- nan puolesta ja sen valtakirjalla. Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: [phone] Faksi: [phone] Winnenden, 1.9.2022 BD 17/ 5 C Laitteen tehotiedot Jännite V 220-

Vaihe ~ 1 Taajuus Hz 50-60 Liitäntäteho W 150 Kotelointiluokka IPX4 Laikka Laikan halkaisija mm 160/

Laikan pyörintänopeus 1/min 0...450 Ympäristöolosuhteet Sallittu lämpötila-alue °C +5...+4

Mitat ja painot Pituus mm 330 Leveys mm 140 Korkeus mm 300 Paino ilman varusteita kg 5,4 Määritetyt arvot EN 60335-2-72 mukaan Kokonaistärinäarvo m/s

<2,5 Epävarmuus K dB(A) 0,2 Äänenpainetaso L

dB(A) 68,6 Epävarmuus K

dB(A) 1 Äänen tehotaso L
