Tuotetyyppi	Kannettava laturi Li-Ion-akuille
Merkki	Hilti
Malli	VC 75122 (vastaa latureita C 6-22 / C 8-22)
Paino	0,84 kg (C 6-22) / 1,45 kg (C 8-22)
Virtalähde	100-127 V tai 220-240 V AC
Nimellislähtöjännite	10,8 V - 21,6 V
Suurin lähtöteho	240 W (C 6-22) / 450 W (C 8-22)
Käyttölämpötila	-17 °C - 60 °C
Varastointilämpötila	-20 °C - 70 °C
Yhteensopivat akkutyypit	Hilti Li-Ion -akut 21,6 V
Tärkeimmät toiminnot	Li-Ion-akkujen lataus, LED-tilanäyttö, seinäasennus mahdollinen
LED-näyttö	Vihreä LED (valmis), vilkkumiset latauksen/virheen merkiksi
Turvallisuus	Kaksoiseristys, oikosulkusuojaus, pysäytys ylikuumenemisen sattuessa
Huolto	Puhdistus kostealla liinalla, harja tuuletusaukoille
Saatavilla varaosia	Vaihdettava virtajohto (viittaukset maan mukaan)
Korjattavuus	Johdon vaihto valtuutetun Hilti-ammattilaisen toimesta
Valmistajan takuu	Kyllä, ota yhteyttä paikalliseen Hilti-kumppaniin
Standardit	FCC (USA) ja IC (Kanada) -yhteensopiva

Usein kysytyt kysymykset - VC 75122 HILTI

Kuinka aloitan akun latauksen?

Kytke laturi pistorasiaan (vihreä LED syttyy). Aseta Hilti Li-Ion -akku liitäntään. Lataus alkaa automaattisesti, ja akun LEDit ilmaisevat sen.

Mitä akun vilkkuvat LEDit tarkoittavat latauksen aikana?

Hidas vihreä vilkkuva LED tarkoittaa latauksen olevan käynnissä. Kiinteiden vihreiden LEDien määrä vastaa lataustasoa (esim. 4 kiinteää vihreää LEDiä = >80%). Keltainen vilkkuva LED tarkoittaa keskeytystä lämpötilan ollessa sallitun alueen ulkopuolella. Nopea punainen LED ilmaisee lukittunutta akkua (ota yhteyttä Hiltin huoltoon).

Laturi ei syty (LED sammunut), mitä tehdä?

Tarkista, että pistoke on kunnolla kiinni. Jos on, irrota ja kytke laturi uudelleen. Jos LED pysyy sammuneena, virtajohto saattaa olla viallinen (vaihda se) tai laturi on viallinen (ota yhteyttä Hiltin huoltoon).

Kuinka puhdistan laturin?

Irrota laturi aina ennen puhdistusta. Käytä koteloon hieman kosteaa liinaa. Tuuletusaukkoihin käytä kuivaa ja pehmeää harjaa. Älä käytä silikonipohjaisia puhdistusaineita.

Voinko jättää akun laturiin latauksen jälkeen?

Ei, on suositeltavaa poistaa akku laturista latauksen päätyttyä. Älä säilytä akkua laturissa.

Minkä tyyppisiä akkuja voin ladata tällä laturilla?

Tämä laturi on suunniteltu yksinomaan Hilti Li-Ion -akuille, joiden nimellisjännite on 21,6 V. Älä käytä muita akkuja. Katso hyväksyttyjen akkujen luettelo Hilti-myymälästäsi.

Voidaanko laturi asentaa seinälle?

Kyllä, laturi on tarkoitettu seinäasennukseen. Käytä siihen tarkoitettuja reikiä ja kiinnitä se tukevasti. Noudata turvaetäisyyksiä.

Kuinka vaihdan virtajohdon?

Vaihto on suoritettava valtuutetun Hilti-ammattilaisen toimesta. Irrota laturi, avaa kansi, poista vanha johto ja asenna uusi noudattaen manuaalissa ilmoitettuja viitemerkintöjä.

Mitä tehdä, jos akku tuntuu kuumalta latauksen aikana?

Jos akku on liian kuuma kosketettavaksi, lopeta lataus ja aseta se palamattomaan paikkaan, kaukana syttyvistä materiaaleista. Anna jäähtyä. Jos se on tunnin kuluttua edelleen kuuma, se on todennäköisesti viallinen. Ota yhteyttä Hiltin huoltoon.

Kuinka tarkistan akun tilan?

Pidä akun vapautuspainiketta painettuna yli 3 sekunnin ajan. LEDit muodostavat valokuvion, sitten yksi LED syttyy jatkuvasti: vihreä (käyttökelpoinen), keltainen vilkkuva (tarkistus epäonnistui), punainen (kapasiteetti <50% tai käyttöiän loppu).

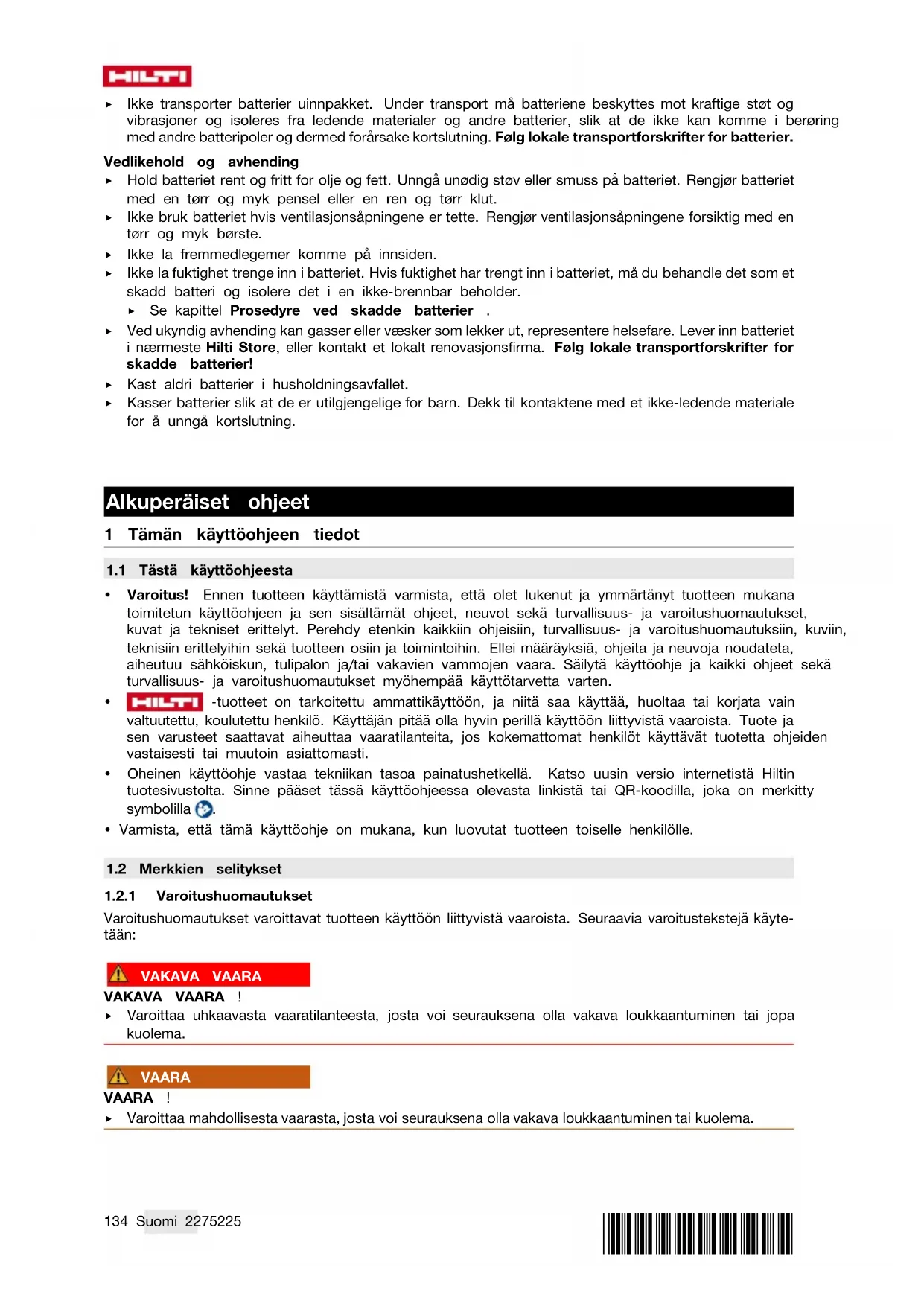

KÄYTTÖOHJE VC 75122 HILTI

1 Tämän käytöohjeen tiedot

1.1 Tästä käytöohjeesta

• Varoitus! Ennen tuotteen käytämistä varmista, etta olet lukenut ja ymmärntanyt tuotteen mukana toimitetun käytöohjeen ja sen sisälätmät ohjeet, neuovt sekä turvallisuus- ja varoitushuomautukset, kuvat ja tekniset erittelyt. Perehdy etenkin kaikkin ohjeisiin, turvallisuus- ja varoitushuomautuksiin, kuviin, tekniisirittelyihin sekä tuotteen osiin ja toimintoinhin. Ellei märäyksia, ohjeita ja nuvoja noudateta, aiheutuu sahköiskun, tulipalon ja/tai vakavien vammojen vaara. Säilytä käytöohje ja kaikki ohjeet sekä turvallisuus- ja varoitushuomautukset myohempää käytötarvetta varten.
• -tuotteet on tarkoitetu ammattikayttoen, ja niitta saa kayttta, huoltaa tai korjata vain valtuutetu, koulutetu henkilo. Kayttajan pittaa olla hyvin perillä kayttoen liittyvista vaaroista. Tuote ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilot kayttavat tuotetta ohjeiden vastaisesti tai muutoin asiattomasti.
• Oheinen käytöohje vastaa tekniikan tasoa painatushettellä. Katso uusin versio internetista Hiltin tuotesivustolta. Sinne pääset tassä käytöohjeessa olevasta linkistä tai QR-koodilla, joka on merkitty symbolilla
• Varmista, etta tämä käyttoohje on mukana, kun luovutat tuotteen toiselle henkilöle.

1.2 Merkkien solitykset

1.2.1 Varoitushuomautukset

Varoitushuomautukset varoittavat tuotteen käyttoön liittyvistä vaaroista. Seuraavia varoitustekstejä käytetän:

VAKAVA VAARA

VAKAVA VAARA！

• Varoittaa uhkaavasta vaaratilanteesta, josta voi seurauksena olla yakava loukkaantuminen tai jopa kuolema.

VAARA

VAARA！

• Varoittaa mahdollisesta vaarasta, josta voi seurauksena ollavakava loukkaantuminen tai kuolema.

VAROITUS

HUOMIO！

• Varoittaa mahdollisesta vaaratilanteesta, josta voi seurata loukkaantuminen tai aineellinen vahinko.

1.2.2 Symbolit käytöohjeessa

Tässä käyttoohjeessa käytetän seuraavia symboleita:

	Noudata käytöohjetta
	Toimintaohjeita ja muuta hyödyllistä tietoa
	Kierrätyskelpoisten materiaalien käsittely
	Älä havitä sähkölaitteita ja akkuja tessallisen sekajätteen mukana
	Hilti Litiumioniakku
	Hilti Laturi

1.2.3 Symbolit kuvissa

Kuvissa kaytetaan seuraavia symboleita:

2	Nämä numerot viittaavat vastaavaan kuvaan tämän käytöohjeen alussa.
3	Numerointi kertoo työvalhiden järestyksen kuissa ja saattaa poiketa numeroinnista tekstissä.
11	Kohtanumeroita käytetän kuassa Yleiskuva, ja ne viittaavat kuvatekstien numerointiin kappa-leessa Tuoteyhteenveto.
●!	Tämän merkin tarkoitus on kiinnittä erityinen huomiosi tuotteen käytöön ja käsittelyyn.

1.3 Tuotekohtaiset symbolit

1.3.1 Symbolit tuotteessa

Tuotteessa voidaan kayttaa seuraavia symboleita:

	Tämä tuote tukee iOS- ja Android-alustojen kanssa yhteensopivaa NFC-teknologiaa.
	Kaksinkertaisesti eristetty
	Vain sisätiloissa käytettäväksi
	Tasavirta
~	Vaihtovirta
US	Jos tuotteessa on tämä, kyseinen tarkastuslaitos on sertifoinut tuotteen Yhdsvaltojen ja Ka dan markkinoille niillä voimassa olevien standardien mukaisesti.
NET US	Jos tuotteessa on tämä, kyseinen tarkastuslaitos on sertifoinut tuotteen Yhdsvaltojen ja Ka dan markkinoille niillä voimassa olevien standardien mukaisesti.

2 Turvallisuus

2.1 Yleiset turvallisuusohjeet

VAKAVA VAARA Lue kaikki turvallisuus- ja kaytttoohjeet, selostukset ja tekniset tiedot, jotka liittyvat tahan sahkotyokaluun. Seuraavien ohjeden noudattamatta jattaminen saattaa johtaa sahkokiskuun, tulipaloon ja/tai yakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja käytöohjeet huolellisesti vastaisen varalle.

HILTI

Tata laitetta eivat saa kaytttaa henkilot (mukaan lukien lapset), joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat puutteelliset tai joilta puuttuu kokemusta ja tietao laitteen kaytosta.
Lapset eivat saa leikkia tuotteella.
Asenna laturi siten, ettei siinen kiinnitetty akku voipudota.

2.2 Latureiden oikea käytto ja käsittely

Loukkaantumisten välttämiseksi lataa laturilla vain hyväksytjä Hilti-litiumioniakkuja.
Laturin käytöpaikan pitä olla siisti, viileä, kuiva ja lampötilaltaan plussan puolella.
- Lataamisen aikana laturin pitää pystyä luovuttamaan ilmaan lampöä, minkä vuoksi jäahdytysilmarakojen pitää olla avoimet. Älä käytä laturia suljetussa laatikossa.
Hoida tuotetta huolella. Varmista, ettei mikään osa ole murtunut tai vauroitunut siten, ettei tuote enäa toimi asianmukaisesti. Jos osia on vauroitunut tai murtunut, korjauta tuote ennen sen kayton jatkamista.
Käytä latureita ja niin h tarkoitettuja akkuja aina naiden ohjeiden mukaisesti, ja myos siten kuten koneja laitekohtaisesti on maaratty. Latureiden käytto muihin kuin ohjeiden mukaisiin tarkoituksiin saattaa aiheuttaa vaaratilanteita.
- Lataa akut vain valmistajan suosittamalla laturilla. Jos laturi on tarkoitetu vain tiettyjen akkumallien lataamiseen, palovaara on olemassa,Jos laturia kaytetaan muiden akkujen lataamiseen.
- Älä pidä ei-käytössä olevan akun tai laturin lahellä paperilittimiä, kolikkoja, avaimia, nauloja, ruuveja tai muita metalliesineita, sillä ne saattaisivat oikosulkea akun tai laturin liittimet. Akun tai laturin liittimien valinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
- Älä varastoi akkua laturissa. Irrota akku laturista aina latauksen paatytyä.

2.3 Akkujen käytto ja hoito

Noudata seuraavia turvallisuusohjeita, jotka varmistavat litiumioniakkujen turvallisen käsittelyn ja kayton. Ohjeiden noudattamatta jattäminen saattaa aiheuttaa ihoärsytstä, vakavia syöpymisvammoja, kemiallisia palovammoja, tulipalon ja/tai rajahdyksen.
Käytä vain akkua, joka on teknisesti moitteettomassa kunnossa.
Käsitte akkuja huolellisesti, jotta välät at vauriot ja terveydellevakavasti vaarallisten nesteiden vuotamisen ulos!
- Akkuja ei saa mitenkään muuttaa tai manipuloida!
- Akkuja ei saa avata, puristaa, kuumentaa lampotilaan yli 80^ C (176°F) tai polittaa.
- Älä käytä tai lataa akkua, johon on kohdistunut isku tai joka muutoin on vauroitunut. Tarkasta akustasi vauroiden merkit saannollisin valein.
- Älä koskaan käytä kierratetyä tai korjattua akkua.
- Älä käytä akkua tai akkukaytöistä sahkötyokalua koskaan lyontityokaluna.
- Älä koskaan altista akkua suoralle auringonpaisteelle, korkealle lampötilalle, kipinoille tai avotulle. Siitä voi aiheutua rajähdys.
- Älä kosketa akun napoja sormilla, työkaluilla, koruilla tai muilla metallisilla esineillä. Seurauksena akku voi vauroitua ja aiheuttaa aineellisia vahinkoja tai vammoja.
- Alä altista akkua sateelle, kosteudelle tai nestledlle. Sisaan tunkeutunut kosteus voi aiheuttaa oikosulun, sahköiskun, palovammoja tai rajahdyksen.
Käytä aina vain talle akkutyypille tarkoitettuja latureita ja sahkötyokaluja. Noudata niiden käyttohjeissa annettuja ohjeita.
- Älä kayta tai varastoi akkua rajahdyvaarallisessa ympäristössa.
- Jos akku on lian kuuma koska, se saattaa olla vaurioitunut. Laita akku palovaarattomaan paikkaan ja riittavän etäälle sytyvistä materiaialeista. Anna akun jähtyä. Jos akku viel tunnin kuluttuakin on liian kuuma koska, akku on vaurioitunut. Ota yhteys Hilti-huoltoon tai lue dokumentti "Hilti-litiumioniakkujen turvallisuuteen ja käytöön liittyvä ohjeita".

Noudata erityisiä ohjeita ja direktiivejä, jotka koskevat litiumioniakkujen kuljettamista, varastointia ja käyttoä.

Lue Hilti-litiumioniakkujen turvallisuuteen ja kayttoon liittyvat ohjeet, jotka saat skannaamalla tämän kayttoohjeen lopussa olevan QR-koodin.

3 Kuvaus

3.1 Tuoteyhteenveto

① Akku
② Akun tilanäytö
③ Akun lukituksen vapautuspainike
④ Laturin käytötilanaytö
⑤ Reiāt seinäkiinnitysta varten
6 Ilmanpoisto
⑦ Ilmanotto
⑧ Akun liitanta

3.2 Tarkoituksenmukainen käytto

Kuvattu tuote on nimellisjännitteeltäan 21,6 voltin Hilti-litiumioniakkujen lataamiseen tarkoitettu kannettava laturi. Se on laturin erilaisista maakohtaisista malleista riippuen tarkoitettu liitetavaki 100-127 voltin tai 220-240 voltin vaihtojannitepistorasiaan.

Laturi voidaan asettaa tasaisille pinoittea seinaan.

Talle tuotteelle hyväksytyt Hilti-litiumioniakut lyydat taltä listalta.
- Kaikkia akkuja ei ole saatavilla kaikissa maissa.

Tuotetiedot

Laturi C 6-22 | C 8-22
Sukupolvi 01
Sarjanumero 1 - 999999999999

3.3 Laturin kayttotilanaytto

Tila Merkitys
LED-merkkivalo palaa vihreäänä.	Laturi on käytövalmis.
LED-merkkivalo ei pala.	Laturi ei ole käytövalmis.

3.4 Litiumioniakun naytö t lataamisen aikana

Kun Hilti Nunon -litiumioniakku on liitetty Hilti-laturiin, akun tilanayttö nayttäa akun lataustilan ja mahdolliset vikailmoitukset.

Tila Merkitys
Yksi (1) LED-merkkivalo vilkkuu hitaasti vihreätä	Akkua ladataan, lataustila: ≤ 20 %
Yksi (1) LED-merkkivalo palaa vihretänä, yksi (1) LED-merkkivalo vilkkuu hitaasti vihretänä	Akkua ladataan, lataustila: 21-40 %
Kaksi (2) LED-merkkivaloa palaa vihretänä, yksi (1)Akkua ladataan, lataustila: 41-60 %LED-merkkivalo vilkkuu hitaasti vihretänä	Akkua ladataan, lataustila: 41-60 %
Kolme (3) LED-merkkivaloa palaa vihretänä, yksi (1)Akkua ladataan, lataustila: 61-80 %LED-merkkivalo vilkkuu hitaasti vihretänä	Akkua ladataan, lataustila: 61-80 %
Neljä (4) LED-merkkivaloa palaa vihretänä	Akkua ladataan, lataustila: ≥ 80 %
Yksikään LED-merkkivalo ei pala	Akku on tãyteen ladattu, lataaminen on pääätyn
Yksi (1) LED-merkkivalo vilkkuu nopeasti keltaise-na, sitten yksi tai useampi LED-merkkivalo palaa vihreäänä	Lataaminen on keskeytynyt. Akun lämpötila ei ehkäole sallitulla lämpötila-alueella.Lataaminen jatkuu automaattisesti, kun tarvitta-vat edellytykset jälleen täytvyät. Tarvittaessa annaakun jäähtyä tai lämmitä suositteluun latauslmpö-tilaan.
Yksi (1) LED-merkkivalo vilkkuu nopeasti punaisena	Lithiumioniakku on estetty eikä sitä voida käyttaa.Ota yhteys Hilti-huoltoon.

3.5 Lithiumiakun kuntoon liittyvat naytot

Hilti susosittaa, etta litiumioniakun kunto haetaan nayttöän ainaennen lataamista.

Akun kunnon voit tarkastaa painamalla akun lukituksen vapautuspainiketta yli kolmen sekunnin ajan. Järestelmä tunnistaa akun mahdollisen virheellisen toiminnan vaärin käytämisen seurauksena, esimerkiki akku päässyt putoamaan, akussa reika, akussa ulkoisen lammon aiheuttama vaurio jne.

Tila Merkitys
Kaikki LED-merkkivalot syttyvät juoksevasti ja sit-ten yksi (1) LED-merkkivalo jää palamaan vihreään.	Akun käytämistä voidaan jatkaa.
Kaikki LED-merkkivalot syttyvät juoksevasti ja sit-ten yksi (1) LED-merkkivalo vilkkuu nopeasti keltaisaakka. Toista tämä vaihe tai ota yhteys sena.	Kyselyä akun kunnosta ei saatu tehtyä loppuun

3.6 Toimituksen sisälto

Laturi, käytöohje.

Muita talle tuotteelle hyvaksytjä järkestelmatuotteita lóydät Hilti Store -liikkeestä tai nettiosoittesta: www.hiti.group

4 Tekniset tiedot

	C 6-22 C 8-22
Paino EPTA Procedure 01 mukaan	0,84 kg(1,852 lb)	1,45 kg(3,197 lb)
Nimellislähtöjannite	10,8 V ... 21,6 V 10,8 V ...	21,6 V
Max. antoteho	240 W 450 W
Varastointilampötila	-20 °C ... 70 °C(-4,0 °F ... 158,0 °F)	-20 °C ... 70 °C(-4,0 °F ... 158,0 °F)
Ympäristön lämpötila käytettäessä	-17 °C ... 60 °C(1,4 °F ... 140,0 °F)	-17 °C ... 60 °C(1,4 °F ... 140,0 °F)

5 Kaytto

VAARA

Johdon vaurion aiheuttama vaara! Jos verkkjoho toi tai jatkojohto vauroituu kayton aikana, irrota tuote ja sen johto heti verkkovirrasta. Ala kosketa vauroitunutta kohtaa!

Tarkasta kaikki liitantajohdot saannollisesti.
Vaihda vauroitunut jatkojohto.
Muussa tapauksessa ota yhteys Hilti-huoltoon.

Suositamme, etta kaytät vikavirtasuojakytkintä (RCD),jonka laukeamisvirta on enintaan 30 mA.

5.1 Laturin kytkeminen pälle ja lataaminen

VAARA

Ei-hyväksytyn akun lataamisesta aiheutuu räjähdysvaara. Seurauksena voi olla loukkaantumisia ja laturin vauroituminen.

• Alā lataa paristoja.
  Käytä tass tuotteessa vain Hiltin hyväksymiä akkuja.

VAROITUS

Kosteuden tai nesteen aiheuttama oikosulku Seurauksena tuote vaurioituu.

Käytä tuotetta vain sisätiloissa.
- Älä altista tuotetta kosteudelle tai nesteille.

1. Liitä pistoke verkkopistorasiaan.
   LED palaa vihreana.
2. Laita akku akun liitantakohaan.
3. Akkua Jadataan.
4. Kun akku on ladattu, irrota akku laturista.

6 Huolto, hoitjo kunnossapito

VAARA

Sahköskun vaara! Hoito- ja kunnostustöiden suorittaminen pistoke pistorasiaan liitetyän voi johtaavakaviin loukkaantumisiin ja palovammoihin.

• Irrota pistoke verkkopistorasiasta aina ennen hoito- ja kunnostustöitä!

Huolto ja hoito

• Poista pinttynyt lika varovasti.
• Puhdista jäähydtysilmaraot varovasti kuivalla harjalla.
• Käytä kotelon puhdistamiseen vain kevyesti kostutettua kangasta. Älä käytä silikonia sisälviä hoitoineta, sillä ne voivat vauroittaa muoviosia.

Kunnossapito

• Tarkasta saannollisin valein kaikkien nakyvien osien mahdolliset vauriot ja kaytttoelementtien moitteeton toiminta.
• Jos havaitset vaurioita ja / tai toteat toimintahäiriöita, alä käytä tuotetta. Korjauta heti Hilti-huollosa.
• Hoito- ja kunnostustöiden jälkeen kiinnä kaikki suojalaitteet ja tarkasta niiden toiminta.

Käytöturvallisuuden varmistamiseksi käytä vain alkuperäisiña varaosia ja käytömaterialiaaleja. Talle tuotteelle hyväksytjä varaosia, kulutusmaterialiaaleja ja lisävarusteita lóydät Hilti Store -liikkeestä tai osoitteesta: www.hilti.group.

6.1 Verkkojohdon vaihto

VAKAVA VAARA

Loukkaantumisvaara! Sähköskun vaara.

Tuotetta ei saa huoltaa tai korjata vain valtuutetu, koulutetu henkilö! Näiden henkilöiden pitäa olla hyvin perillä laitteen kayttöön liittyvista vaaroista.

Jos verkkojho to on vauroitunut, se on vaihdettava.

Noudata maakohtaisia sähköturvallisuusmaäräyksiä.

1. Irrota laturin verkkopistoke pistorasiasta.

2. Vedä kumitettu jalkaosa irti suojuksesta ja irrota jalkaosan alla olevat kiinnitysruuvit.

Materiali

Torx-ruuvitalta T10

1. Kännä suojus auki.
2. Ota kuva tai tee piirros, jotta voit myohemmin varmistaa verkkojohdon oikean kulun.
3. Irrota johdin painamalla puristusliitintä varovasti ruuvvitaltalla. Veda johdin irti puristusliittimestä. Toista tämä vaihe toisen johtimen osalta ja sitten irrota viallinen verkkojohto.
4. Asenna uusi verkkojohto. Paina puristusliitintä ruuvitaltalla ja työnnä johdin paikalleen puristusliittimeen.
   Vapauta puristusliitin ja tarkasta, etta johdin on kunnolla kiinni. Toista tamä vaieh toiselle johtimelle.

Materiali

Verkkojohto C 6-22
2289588 (EU, 220-240V)
2289589 (US, 110-120V)
2289910 (GB, 220-240V)
2300624 (GB, 100-120V)
2289911 (KR, 220-240V)
2289912 (RU, 220-240V)
2289914 (JP, 100-120V)
2289915 (AUS 220-240V)
2289916 (TW, 100-120V)
2300625 (CH, 220-240V)

Verkkojohto C 8-22
2289589 (US, 110-120V)
2289910 (GB, 220-240V)
2300624 (GB, 100-120V)
2289912 (EU, KR, RU, 220-240V)
2289913 (BR, 220-240V)
2289914 (JP, 100-120V)
2289915 (AUS 220-240V)
2289916 (TW, 100-120V)
2289917 (ARG, 220-240V)
2300625 (CH, 220-240V)

Valitse laturillesi sopiva verkkjoho'ta stä taulukosta tai känny Hilti-huollon puolen.

1. Laita verkkojohto johto-ohjaimeen samalla tavalla kuin se oli ennen vaihtamista. Käytä aiemmin ottamaasi kuvaas tai tekemaäsi piirrosta apuna.
2. Kännä suojus kiinni ja kierra kiinityrsruuvit takaisin kiinni.
3. Kiinnitakumitettu jalkaosa takaisin suojukseen.
4. Liäverkkopistoke takaisin pistorasian ja tarkasta, etta laturi toimii moitteettomasti.

LED-merkkivalo palaa: Laturi toimii moitteettomasti.
LED-merkkivalo ei pala: Laturi ei toimi moitteettomasti.

Ota yhteys Hilti-huoltoon.

7 Kuljetus ja varastointi

Kuljettaminen

▶ Kuljetuksen aikana varmista tukeva ja varma pystyssa pysyminen.
Tarkasta aina kuljettamisen jälkeen kaikkien nakyvien osien mahdolliset vauriot ja käyttoelementtien moitteeton toiminta.

Varastointi

• Varastoi tāmā tuote aina pistoke verkkopistorasiasta irrotettuna.

• Varastoi tāmā tuote kuivassa paikassa sekālasten ja asiattomien henkilöiden ulottumattomissa.

• Pitkān varastoinnin jälkeen tarkasta kaikkien nakyvien osien mahdolliset vauriot ja käyttoelementtien moitteeton toiminta.

8 Apua hāiriötilanteisiin

Häiriössä, joita ei ole kuvattu tassä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon.

Häiriö Mahdollinen syy Ratkaisu
LED-merkkivalo ei pala.	Verkkopistoketta ei ole liitetty.
	Tuotteessa Häiriö.
	Verkkojohto vauroitunut. Vaihda verkkojohto. → Sivu 139
	Laturi rikkä. Korjauta tuote Hilti-huollossa.

9 Havittäminen

Hilti-tyokalut, -koneet ja -laitteet on paaoin valmistetu kierratyskelpoisista materiaaleista. Kierratyksen edellytys on materiaalien asianmukainen lajittelu. Useissa maissa Hilti ottaa vanhat koneet ja laitteet vastaan kierratysta ja havitysta varten. Lisatietoja saat Hilti-huolosta tai -edustajalta.

• Älä havitä sahkötyokaluja, elektronisia laitteita ja akkuja tavallisen sekajätteen mukana!

10 FCC / IC -seltvitys

Tämä kone vastaa FCC-märäysten kohtaa 15 ja IC-märäystä RSS-210. Käytö edellyttä seuraavan kahden vaatimuksen täytymistä:

1. Tämä kone ei saa aiheuttaa Haitallisia hairiöitä.
2. Koneen on siedettävá mahdolliset sihen kohdistuvat hairiöt, mukaan lukien sellaiset, jotka voisivat johtaa ei-haluttuun toimintaan.

11 Valmistajan myontamatakuu

• Jos sinulla on takuuhehtoin liittyviä kysmyksiä, ota yhteys paikalliseen Hilti-edustajaan.

12 Lisatietoja

C 6-22 (01)

RoHS (vaarallisten aineiden käytön rajoittamisen direktivi)

Tämä taulukko koskee Kiinaa.

用物質含有情況標示聲明書

Tämä taulukko koskee Taiwania.

C 8-22 (01)

RoHS (vaarallisten aineiden kayton rajoittamisen direktivi)

Tämä taulukko koskee Kiinaa.

用物質含有情況標示聲明書

Tämä taulukko koskee Taiwania.

13 Hilti-litiumioniakut

Turvallisuuteen ja käytöön liittyvä ohjeita

Tässä dokumentaatiossa käytety käsite "akku" tarkoittaa ladattavia Hiltin litiumioniakkuja, jotka koostuvat useista litiumionikennoista. Ne on tarkoitetu Hilti-sähkötyokaluihin ja niitaa saa käyttaa vain näissä. Käytä vain alkuperäisiä Hilti-akkuja!

Kuvaus

Hilti-akuissa on akkukennojen hallinta- ja suojajarkestelmät.

Akut on valmistetu kennoista, jotka sisaltavat litiumioni-varaajamateriaialeja. Ne mahdollistavat erittain suuren ominaisenergiatheyden. Litiumionikennoilla on erittain vahainen lataustason muistamisilmio, mutta sita vastoin ne reagoivat erittain herkasti voimankayttoon, svapurkaantumiseen ja korkeisiin lampotiloihin.

Hilti-akuille hyväksytyt tuotteet lyydät Hilti Store -liikkeestä tai internetosoitteesta www.hilti.group

Turvallisuus

Noudata seuraavia turvallisuusohjeita, jotka varmistav litiumioniakkujen turvallisen käsittelyn ja kayton. Ohjeiden noudattamatta jattaminen saattaa aiheuttaa ihoärsytstä, vakavia syöpymisvammoja, kemiallisia palovammoja, tulipalon ja/tai rajahdyksen.
Kasittele akkuja huolellisesti, jotta valtat vauriot ja terveydellevakavasti vaarallisten nesteiden vuotamisen ulos!
- Akkuja ei saa mitenkään muuttaa tai manipuloida!
- Akkuja ei saa avata, puristaa, kuumentaa yli 80^ :n lamptolaan tai polttaa.
- Älä käytä tai lataa akkua, johon on kohdistunut isku tai joka muutoin on vauroitunut. Tarkasta akustasi vaurioiden merkit saannollisin valein.
- Alä koskaan käytä kierratetyä tai korjattua akkua.

HILTI

• Älä käytä akkua tai akkukaytöistä sahkötyokalua koskaan lyontityokaluna.
• Älä koskaan altista akkua suoralle auringonpaisteelle, korkealle lampötilalle, kipinöille tai avotulelle. Siitä voi aiheutua rajähdys.
• Älä kosketa akun napoja sormilla, työkaluilla, koruilla tai muilla metallisilla esineillä. Seurauksena akku voi vaurioitua ja aiheuttaa aineellisia vahinkoja tai vammoja.
• Alä altista akkua sateelle, kosteudelle tai nestledille. Sisaan tunkeutunut kosteus voi aiheuttaa oikosulun, sahköiskun, palovammoja tai rajahdyksen.
  Käytä aina vain talle akkutyypille tarkoitettuja latureita ja sahkötyokaluja. Noudata niiden käytöohjeissa annettuja ohjeita.
• Älä kaytä tai varastoi akkua rajahdysvaarllisessa ympäristössa.
• Jos akku on lian kuuma koskea, se saattaa olla vauroitunut. Laita akku palovaarattomaan paikkaan ja riittävän etäälle sytyvista materiaaleista. Anna akun jähtyä. Jos akku viel tunnin kuluttuakin on liian kuuma koskea, akku on vauroitunut. Toimi kappaleessa Toimenpiteet alkupalossa annettujen ohjeiden mukaisesti.

Toiminta jos akku vauroitunut

• Ota yhteys aina Hilti-huoltoon, jos akku on vauroitunut.
• Älä käytä akkua, jos siitta vuotaa ulos nestettä.
  Välta ulos vuotavan nesteen joutumista silmiin ja/tai iholle. Käytä akkunesteen käsittelyssa aina suojakäsinitä ja silmäsuojaimia.
• Poista ulos vuotanut akkuneste tarkoitukseen hyväksyttyä kemialista puhdistusainetta käyttaen. Noudata maakohtaisia akkunesteen puhdistamisesta annettuja ohjeita ja märäyksiä.
• Aseta vauroitunut akku palamattomaan sailiöön ja peita se kuivalla hiekalla, liitjuauheella (CaCO3) tai silikaatilla (vermikuliitti). Sulje sailiö nansi ilmatiiviisti ja sailytä sailiö kaukana syttyvista kaasuiista, nestsiste tai esineistä.
  Havita sailiö viemällä se Hilti Store -liikkeeseen tai känny vastuullisen jatteenkäsittely-ryityksen puoleen. Noudata vauroituneiden akkujen maakohtaisia kuljetusmaäräyksiä!

ToimintaJosakkuei ena toimi

Tarkkaile, esiintyyko akun epanormaalia kayttaytymista, esimerkiki virheellsta latautumista tai poikkeuk-sellisen pitkiä latausaikoja, suntuvaa tehon heikkenemista, epanormaia LED-merkkivalojen toimintaa tai nestevuotoa. Nämä ovat merkki sisäisestä ongelmasta.
Jos epailet akun sisäistä ongelmaa, ota yhteys Hilti-huoltoon.
- Jos akku ei ena toimi taiJos sitai voi enaa ladata tai siitau voutaa ulos nestett,akku on havitettav. Ks. kappale Huolto ja havittaminen.

Toimenpiteet akkupalossa

VAARA

Akkupalon aiheuttama vaara! Palavasta akusta vapautuu ymparistöön vaarallisia ja rajahdysvaarallisia. nesteitta ja hóryjä, jotka voivat aiheuttaa syöpymisvammoja, palovammoja tai rajahdyksiä.

Käytä henkilökohtaisia suojavarusteita, jos joudut sammuttamaan akkupaloa.

• Varmista riittäva tuuletus, jotta vaaralliset ja rajahdysvaaralliset Höyrt pääsevat poistumaan tilasta.
• Jos savun muodostus on runsasta, poistu tilasta heti.
• Jos hengitysteissä tuntu arsytystä, on syyta mennä lääkärin.
  Hälytä palokunta ennen kuin aloitat sammutusryityksen.
• Sammuta akkupalot pelkällä vedellä mahdollisimman etälä tuihkittaen. Jauhesammuttimet tai sammutuspeitot eivät tehoa litiumioniakkujen paloihin. Akkujen ympäristön tulipalo sammutetaan ravallisilla sammutusaineilla.
• Älä yritä siirtä suurta märä palavia akkuja. Siirra säastyneet materiaalit kauemmas ja siten eristä kyseiset akut.

Jos akku ei jäahdy, savuttaa tai palaa:

• Ota se lapioon ja heita se amparin, jossa on vetta. Veden jaahdyttavan vaikutuksen ansiosta palon leviaminen nihin akun kennoihin estyy, joissa lampotila ei ole viel noussut sytymisen kannalta kriittisen korkeaksi.
• Anna akun olla ämpärissa ainakin 24 tunnin ajan, kunnes akku on kokonaan jäähtynyt.
  Ks. kappale Toiminta jos akku vauroitunut.

Tietoa kuljetukstesta ja varastoinnista

Ympariston lamptila valillä -17 °C ja +60 °C / 1 °F ja 140 °F.
- Varastointilampotila valillä -20 °C ja +40 °C / -4 °F ja 104 °F.
Akkuja ei saa sailyttä laturin paallä. Irrota akku laturista aina latauksen paatyttyä.

• Varastoi akut aina mahdollisimman viileassä ja kuivassa paikassa. Varastroiminen viileassä paikassa pidentää akun kestoa. Älä koskaan varastoi akkuja auringonpaisteessa, lammittimen tai patterin paallä tai ikkunan vieressä.
• Akkuja ei saa koskaan lahettää positse. Känny kuljetusrityksen puoleen, kun haluat lahettää vauriottomia akkuja.
• Alä koskaan kuljeta akkuja irrallaan muiden tavaroiden joukossa. Akut on suojattava kuljetuksen ajaksi kovilta iskuiita ja tärinaltä, ja ne on eristettäva kaikenlaisista sahkoä johtavista materiaialeista ja muista akuiista, jotta niiden navat eivät pääse kosketuksiin muiden akkjen napoen kanssa. Seurauksena saattaisi oikaosulku. Noudata maakohtaisia akkjen kuljetusmaaräyksiä.

Huolto ja havittäminen

• Pida akku puhtaana, rasvattomana ja oljytomänä. Tarpeetonta polyä ja likaa akun paällä on valtettä. Puhdista akku kuivalla, pehmeälä siveltimellä tai puhtaalla, kuivalla kankaalla.
• Älä käytä akkua, jos sen jäähdytysilmaraot ovat sukkeutuneet. Puhdista jäähdytysilmaraot varovasti kuivalla, pehmeälla harjalla.
• Estä vierasesineiden tunkeutuminen kotelon sisään.
• Varo, ettei kosuetta päse tunkeitumaan akun sisään. Jos akkuun on päässyt kosuetta, käsittele sitä kuten vauroitunutta akkua ja eristä se palamattomaan sailiöön.

Ks. kappale Toiminta jos akku vauroitunut.

• Ulosvuotavat kaasut tai nesteet saattavat vaarantaa terveyden märäystenvastaisten havittämisen seurauksena. Hännä akku viemää se Hilti Store -likkeseen tai känny vastuullisen jatteenkäsittelyrityksen puoleen. Noudata vaurioituneiden akkujen maakohtaisia kuljetusmaäräyksiä!
• Älä havitta akkuja sekajatteen mukana.
  Havita akut siten, etteivat ne voi joutua lasten kasiin. Peita liittannat sahkoo johtamattomalla materialla oikosulkujen valttamiseksi.
