Brändi	Nedis
Malli	BTTC200BK
Tuotetyyppi	Bluetooth-vastaanotin/lähetin
Käyttötarkoitus	Langaton äänensiirto laitteiden välillä
Bluetooth-versio	5.0
Bluetooth-kantama	Jopa 10 metriä
Bluetooth-profiilit	A2DP
Tuetut äänikoodekit	SBC, aptX, aptX Low Latency
Virtalähde	5 V DC / 1 A (micro-USB:n kautta)
Akkutyyppi	Sisäänrakennettu litiumpolymeeri
Akun kapasiteetti	450 mAh
Toistoaika	Jopa 22 tuntia
Valmiustila-aika	Jopa 48 tuntia
Latausaika	Jopa 2 tuntia
Ääniliitäntä	AUX 3,5 mm (tulo/lähtö), optinen SPDIF (tulo/lähtö)
Latausliitäntä	Micro-USB
Päätoiminnot	Vastaanotin- ja lähetintila, monipisteistunto (2 laitetta), äänenvoimakkuuden/kappaleen ohjaus
Hoito ja puhdistus	Puhdista kuivalla ja pehmeällä liinalla. Älä käytä hankaavia aineita.
Turvallisuus	Älä altista vedelle, kosteudelle tai kuumuudelle. Älä pura. Käytä vain 5V/1A-sovittimella.
Varaosat ja korjattavuus	Korjaus vain pätevän teknikon toimesta. Varaosia ei toimiteta.
Pakkauksen sisältö	Verkkosovitinta ei sisälly. Kaapelit: 3,5 mm ääni, RCA 3,5 mm, lataus-USB, optinen SPDIF.

Usein kysytyt kysymykset - BTTC200BK NEDIS

Kuinka ladata Nedis BTTC200BK?

Liitä mukana toimitettu micro-USB-kaapeli tuotteen latausporttiin, kytke toinen pää 5V / 1A-verkkosovittimeen (ei sisälly) ja pistoke pistorasiaan. Punainen LED-merkkivalo ilmaisee latauksen; se sammuu, kun akku on täynnä.

Kuinka käyttää BTTC200BK:ta Bluetooth-vastaanotintilassa?

Aseta AUX/SPDIF-kytkin haluttuun asentoon (AUX tai SPDIF), aseta tilakytkin RX-asentoon, kytke sopiva äänikaapeli äänilähtölaitteeseesi (kaiutin, vahvistin). Käynnistä tuote, ota Bluetooth käyttöön lähteelläsi (älypuhelin jne.) ja paina Bluetooth-painiketta käynnistääksesi pariliitoksen. Valitse 'BTTC200BK' listasta.

Kuinka käyttää BTTC200BK:ta Bluetooth-lähetintilassa?

Aseta tilakytkin TX-asentoon, valitse äänilähde AUX/SPDIF-kytkimellä, kytke äänikaapeli lähteestäsi (TV, PC) tuotteeseen. Käynnistä laite ja aseta Bluetooth-kuulokkeesi tai -kaiuttimesi pariliitostilaan. Pariliitos tapahtuu automaattisesti; tasainen vihreä merkkivalo ilmaisee onnistumisen.

Kuinka yhdistää kaksi Bluetooth-laitetta samanaikaisesti?

Kun olet pariliittänyt ensimmäisen laitteen, paina uudelleen Bluetooth-painiketta (A5) käynnistääksesi toisen laitteen pariliitoksen. Molempien laitteiden on oltava alle metrin päässä. Molemmat yhdistyvät samanaikaisesti. Jos pariliitos epäonnistuu, käynnistä tuote uudelleen.

Mitä tehdä, jos pariliitos ei toimi?

Varmista, että laitteet ovat alle 10 metrin päässä ilman esteitä. Yritä tyhjentää pariliitettyjen laitteiden luettelo pitämällä Bluetooth-painiketta painettuna 8 sekunnin ajan (merkkivalo vilkkuu kahdesti). Käynnistä tuote uudelleen ja toista pariliitos.

Mikä on BTTC200BK:n akkukesto?

Toistoaika voi olla jopa 22 tuntia täydellä latauksella. Valmiustilassa se voi olla jopa 48 tuntia. Latausaika on noin 2 tuntia.

Mitä äänikoodekkeja tuetaan?

Tuote tukee koodekkeja SBC, aptX ja aptX Low Latency laadukkaaseen äänensiirtoon alhaisella viiveellä.

Voinko käyttää BTTC200BK:ta älypuhelimen kanssa lähetintilassa?

Ei, lähetintilassa (TX) voidaan liittää vain kuulokkeita tai vastaavia äänilaitteita. Älypuhelimia ei voida parittaa tässä tilassa.

Kuinka irrottaa pariliitetty laite?

Irrota yksi laite poistamalla Bluetooth käytöstä kyseisestä laitteesta. Irrota kaikki laitteet pitämällä Bluetooth-painiketta painettuna 3 sekunnin ajan.

Mitkä ovat tärkeät turvallisuusohjeet?

Älä altista tuotetta vedelle tai kosteudelle. Älä pura sitä. Käytä vain suositeltua sovitinta (5V/1A). Älä heitä akkua tuleen. Vahinkotapauksessa vaihda tuote välittömästi.

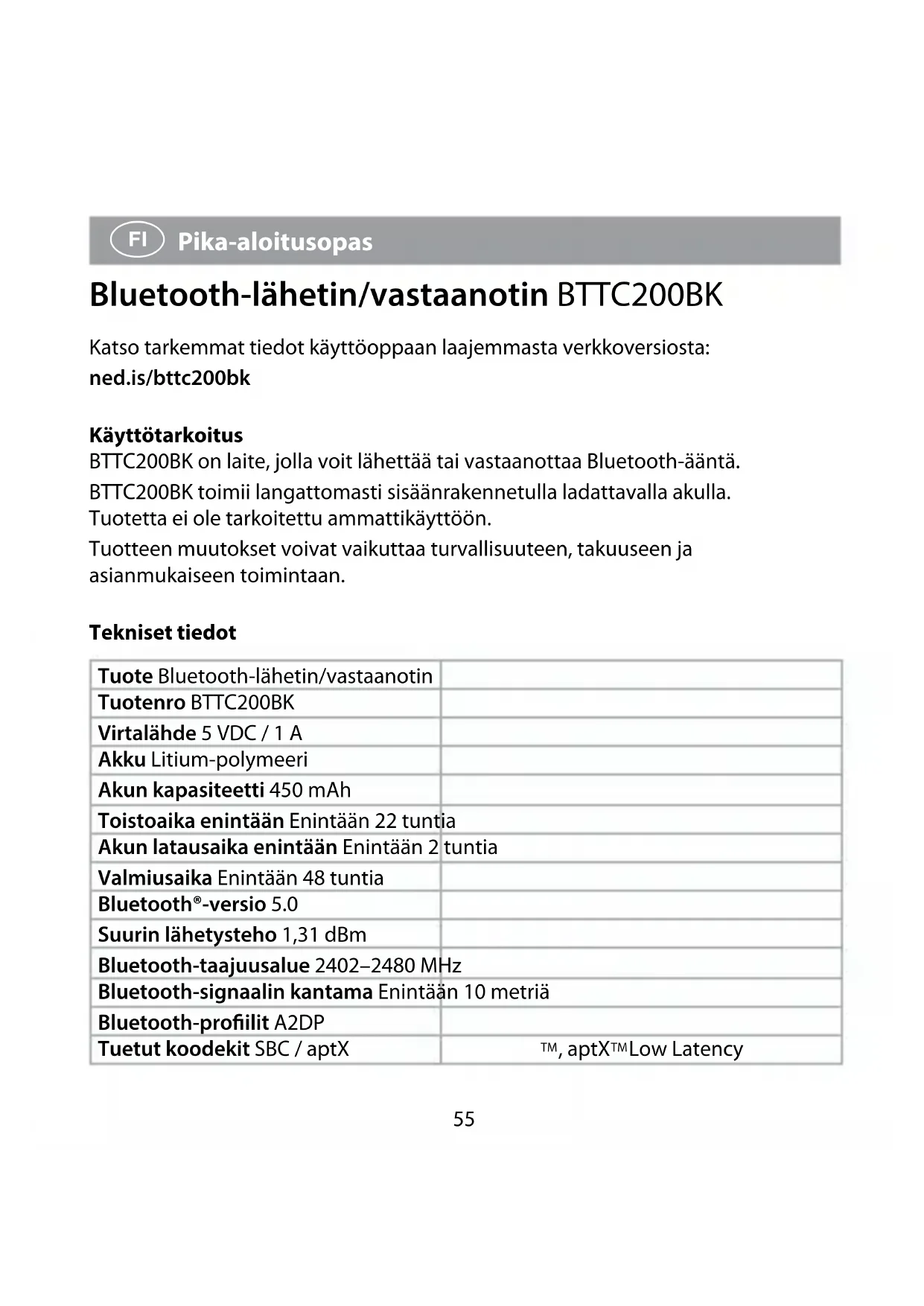

KÄYTTÖOHJE BTTC200BK NEDIS

Katso tarkemmat tiedot käyttooppaan laajemmasta verkkoversiosta:
ned.is/bttc200bk

Käytötarkoitus

BTTC200BK on laite, jolla voit lahettäa tai vastaanottaa Bluetooth-äntä. BTTC200BK toimii langattomasti sisänrakennetulla ladattavalla akulla. Tuotetta ei ole tarkoitetti ammattikäyttoön.

Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja asianmukaiseen toimintaan.

Tekniset tiedot

Tuote Bluetooth-lähetin/vastaanotin
Tuotenro BTTC200BK
Virtualhde 5 VDC / 1 A
Akku Lithium-polymeeri
Akun kapasiteetti 450 mAh
Toistoika enintään Enintään 22 tuntia
Akun latausaika enintään Enintään 2 tuntia
Valmiusaika Enintään 48 tuntia
Bluetooth®-versio 5.0
Suurin lähetysteho 1,31 dBm
Bluetooth-taajuusalue 2402–2480 MHz
Bluetooth-signaalin kantama Enintään 10 metriä
Bluetooth-profilit A2DP
Tuetut koodekit SBC / aptX	TM, aptX™ Low Latency
Liitännät AUX-tulo/-lähtö
	SPDIF-tulo
	SPDIF-lähtö
	Micro-USB

Tärkeimmät osat (kuva A)

1 AUX/SPDIF-kytkin
2 Vähennä äenenvoimakkuutta / Edellinen ääniraita -painike
3 Päälle-/pois-/toisto-/tauko-painike
4 Lisaa aenenvoimakkuutta / Seuraava ainiraita -painike
5 Bluetooth-painike

6 Tilan LED-merkkivalo
7 Tilakytkin
8 AUX-portti
9 SPDIF-tulo (Tx)
10 SPDIF-lähtö (Rx)
Micro-USB-latausportti

Tärkeimmät osat (kuva B)

12 Stereoaudiokaapeli 2x RCA uros 3,5 mm naaraaseen
13 3,5 mm - 3,5 mm audiokaapeli uros - uros

14 USB-latauskaapeli
Optinen SPDIF-audiokaapeli uros - uros

Turvallisuusohjeet

VAOITUS

• Huolehdi siitä, etta olet lukenut ja ymmärntenyt tämän asiakirjan sisälṭamät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Sāilytä tämä asiakirja tulevaa tarvetta varten.
• Käytä tuotetta vain tassä asiakirjassa kuvatun mukaisesti.
• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda

vahingoittunut tai vialinen tuote valittomästi.

• Varo pudottamasta ja tönaisemästä tuotetta.
• Tämän tuotteen saa huoltaa vain patevä teknikko sahköiskun vaaran vähentämiseksi.
• Irrota tuote virtalähteestä ja muista laitteista, jos ongelmia ilmenee.
• Alä altista tuotetta vedelle tai kosteudelle.
• Alä pura, avaa tai revi paristoja tai akkukennoja.
• Älä altista paristoja tai akkuja kuumuudelle tai liekeille. Välta säilyttämistä suorassa auringonvalossa.
• Säilytä tuote-esitteet ja ohjeet tulevaa tarvetta varten.
• Alä lataa akkua pitkään, kun laitetta ei käyteta.
• Jos tuotetta on sailytety pitkān aikaa, saattaa olla tarpeen ladata ja purkaa akkukennojen tai paristojen lataus useita kertoja suurimman tehon saavuttamiseksi.
• Paristot sisälTvät räjähtäviä kaasuja. Estä kosketus liekkeihin ja kipinoihin. Varmista riittävä ilmanvaiahto latauksen aikana.
• Jotkin langattomat laitteet voivat vaikuttaa implantoitaviin laakinnallisiin laitteisiin ja muihin laaketieteellisiin laitteisiin, kuten sydämentahdistimiin, sisakorvaistutteisiin ja kuulolaitteisiin. Kysy lisätietoa laakinnallisen laitteesi valmistajalta.
• Älä käytä tuotetta paikoissa, joissa langattomien laitteiden käytto on kielletty, koska ne voivat aiheuttaa Häiriöitä muihin elektronisiin laitteisiin ja vaarantaa turvallisuuden.

Tuotteen lataaminen

1. Yhdistä B ⑭ ja A⑪.
2. Kytke kaapelin B ⑭ toinen pää 5V/1A USB-sovittimeen (ei sisäly toimitukseen).
3. Liitä USB-sovitin pistorasiaan.
   A ^6 palaa punaisena sen merkiksi, etta tuotetta ladataan.

Merkkivalo A ^6 sammuu, kun akku on täyteen ladattu.

Kun akku on vahissä, kuuluu nopea änimerkki ja A ⑥ vilkkuu punaisena.

Tuotteen kytkeminen pälle/pois

1. Paina A 3 sekuntia kytkeaksesi tuotteen pälle tai pois.

Tuote sammuu automaattisesti 10 minuutin kuluessa, jos siitä ei ole muodostettu laiteparia.

Vastaanotintila (kuva C)

Vaihtoehto 1: AUX-liitantäa kayttäen

1. Säädä AUX / SPDIF -kytkin A ① asetukselle AUX.
2. Säädä tilakytkin A ⑦ RX:Ile.
3. Liitä 3,5mm-3,5mm-audiokaapeli B 13 AUX-liitantaan A8
4. Liitä kaapelin B 13 toinen pää aänilähtolaitteeseen.

Voit myös kytkeä aänilaitteen stereoaudiokaapelilla 2x RCA uros 3.5 mm naaraaseen B12.

Vaihtoehto 2: SPDIF-liitantäa käyttaen.

1. Sääda AUX / SPDIF -kytkin A ①asetukselle SPDIF.
2. Säädä tilakytkin A ⑦ RX:Ile.
3. Kytke optinen SPDIF-kaapeli B (15) SPDIF-lähtöän (Rx) A10
4. Liitä kaapelin B ⑤ toinen pää aänilähtolaitteeseen.
5. Kytke tuotteen virta paalle.

Paina painiketta A ④ pitkään lisätäksesi äenenvoimakkuutta.

Paina painiketta A(2) pitkään vähentäaksesi äenenvoimakkuutta.

A6vilkkuu sinisenä.

1. Ota Bluetooth käyttoön laitteessa, josta haluat muodostaa laiteparin.
2. Paina Bluetooth-painiketta A ⑤ aloittaaksesi laiteparin muodostuksen.
3. Valitse "BTTC200BK" laitteesi käytettävissä olevien Bluetooth-laitteiden luettelosta.

Jos parinmuodostuskoodia kysytään, syöta "0000".

A6vilkkuu hitaasti sen merkiki, etta laiteparin muodostus on onnistunut.

Lahetintila (kuva D)

Vaihtoehto 1:

1. Säädä AUX / SPDIF -kytkin A ①asetukselle AUX.
2. Aseta A ⑦ TX:IIe.
3. Kytke kaapeli B 13 porttiin A8.
4. Liitä audiokaapelin B (13) toinen pää aänilähteeseisi.

Voit myös kytkeä äänilaitteen stereoaudiokaapelilla 2x RCA uros 3.5 mm naaraaseen B12.

Vaihtohto 2:

1. Säädä AUX / SPDIF -kytkin A ①asetukselle SPDIF.
2. Aseta A ⑦ TX:IIe.
3. Kytke kaapeli B ⑤ SPDIF-tuloon (Tx) A⑨.
4. Liitä audiokaapelin B 15 toinen pää aänilähteeseesi.
5. Kytke tuotteen virta paalle.

A⑥vilkkuu vihreä.
6. Pidä Bluetooth-äänilaitteesi Kantama-alueella ja paälle kytkettyä.

Laiteparin muodostukseen kuluva aika voi vaihdella käytetystä laitteesta riippuen.

A6 syttyy sen merikiki, etta laiteparin muodostus on onnistunut.

Liitä toinen laite

• Kun olet yhdistányt ensimmäisen laitteen, paina A ⑤ uudelleen muodostaaksesi laiteparin toisen laitteen kanssa.

Laitteiden on oltava metrin päässä toisistaan.
Kaksi laitetta yhdistetaan samanaikaisesti.
Jos laiteparin muodostus ei onnistu, kytke tuotteen virta pois päläta ja taas

paallee.

Poista laiteparit

Paina A ⑤ 3 sekuntia.

Jos haluat poistaa vain toisen laitteen, sommuta kyseisen laitteen Bluetooth. Tyhjennä laitepariluettelo pitämällä painiketta A ⑤ painettuna 8 sekuntia.

A6vilkkuu kaksi kerta, kun luettelo on tyhjennetty.

Suositukset

• Laitteita yhdistäessäi käytä laitteita, joissa on sama Bluetooth-versio.
• Bluetooth-lähetystilassa voidaan yhdistäa vain kuulokkeita ja vastaavia laitteita. Ålypuhelimista ei voi muodostaa laiteparia tassā tilassa.
• Häiriöden välttämiseksi alä käytä tata tuotetta paikassa, jossa on esteitä tai muita Bluetooth-laitteita.
• Jos laiteparin muodostus epäonnistuu, tyhjennä laitepariluettelo tuotteesta.

Vaatimustenmukaisuusvakuutus

Nedis B.V. ilmoittaa valmistajana, etta tuote BTTC200BK tuotemerkistämme Nedis®, valmistetu Kinnassa, on testattu kaikkien asiaankuuluvien CE-standarddien ja märäysten mukaisesti ja tuote on lapäissyt kaikki testit. Tämä sisältaa RED 2014/53/EU -direktiivin siihen kuitenkaan rajoittumatta.

Täydellinen vaatimustemmukaisuusvakuutus (ja käytöturvallisuustiedote, mikäli käytettävissa) on saatavilla ja ladattavissa osoitteesta: nedis.fi/BTTC200BK#support

Lisātietao vaatimustenmukaisuudesta saat ottamalla yhteyttä asiakaspalveluun:
